Внутренняя канализация: варианты устройства в квартире и частном доме

Принципы проведения разводки

Существует два принципа, по которым выполняется проектирование канализации. Придерживаясь этих двух принципов, разводка канализации в квартире будет выполнена правильно.

Уклон. Считается, что канализационная система способна нормально функционировать, если уклон колеблется в пределах 2-3%

Также нужно принять во внимание факт: чем дальше от стояка находится сантехническое устройство, тем выше нужно поднять канализационную трубу к нему.
Прямолинейность участков. Согласно этому принципу в канализационной системе квартиры должно быть минимальное количество фитингов и отводов

Ведь именно в местах стыков образуется наибольшее количество засорений. В целом, не помешает установка ревизии.

Пошаговая инструкция монтажа канализации

Как правило, работы по монтажу канализации имеют свои закономерности, каждый этап расположен в порядке логической очереди. В некоторых случаях этапы меняют местами в зависимости от планировки здания и готовности комнат.

Основные шаги:

  1. Монтаж выпуска, который соединяет системы внешней и внутренней канализации. Трубу укладывают в специальную гильзу, которая выполняет защитную и теплоизоляционную функцию и проводят через стену. На этом участке не должны располагаться стыки в стене.
  2. Установка стояка представляющего вертикальную трубу, проходящую сквозь перекрытия всех этажей здания. Как правило, в доме имеется один стояк. При условии, что внутренняя сеть имеет протяженность более десяти метров, то стоит оборудовать второй стояк.
  3. Монтаж отводов, которые представляют собой трубы, идущих от сантехники к стояку. Сечение трубы под унитазом равен около 110 миллиметров, другие трубы должны иметь диаметр 50 миллиметров.
  4. Подключение к трубам сантехники и прохождение тестовых испытаний системы.

Какие материалы лучше использовать для труб

Трубы и комплектующие элементы из металла уже не популярны. Даже стояк выполняют не из чугуна, а из легких, практичных полимерных труб: серого цвета из ПВХ, белого либо светло – серого из полипропилена. Трубы из пластика отличаются гладкостью внутри изделия, противостоит высокой температуре и отрицательному воздействию стоковых вод. Трубы легко монтируются и чистятся при необходимости.

Как установить вентиляцию

По правилам СНиП внутренняя канализация должна иметь вентиляцию. Чтобы уберечь дом от газовых выделений из труб канализации, необходима установка фановой трубы.

Принципы установки внутренней разводки многоэтажного дома

Даже если дом многоэтажный, то стояк устанавливают один. Сама схема подведения к сантехническим приборам усложнится, так как они устанавливаются на каждом этаже. В СНиП указаны требования, на которые следует опираться при монтаже разводки в многоэтажном коттедже.

Справка! Помещения, выполняющие одинаковые функции, должны быть расположены друг под другом. Особенно это требование касается санузлов, потому что, как правило, кухню в доме планируют одну.

Длина трубы стояка увеличивается, обязательным условием становится оборудование фановой трубой. Труба должна возвышаться над крышей до полутора метра. Вместо установки вентиляционной трубы возможен монтаж вакуумного клапана. Стояк в местах перекрытия снабжают компенсаторами, они защищают трубу от деформации во время расширения при температурном изменении. Основные условия для подведения отводящих труб остаются такими же.

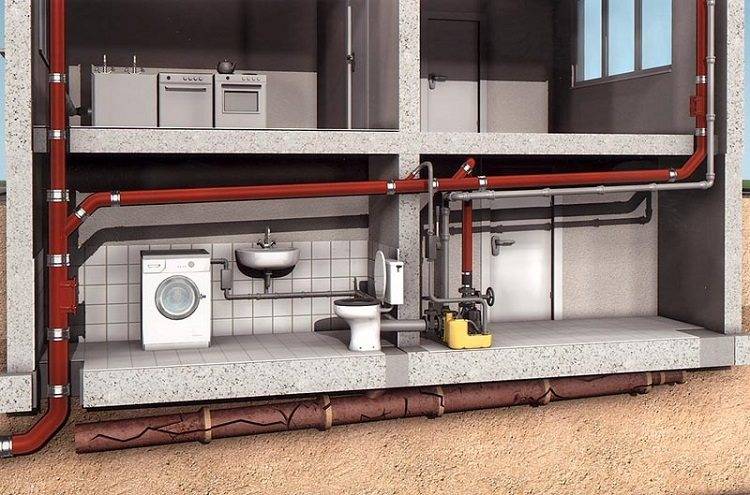

При наличии на цокольном этаже туалета его обустройство диктует свои правила. Чтобы перекачивать отходы из унитаза, который расположен ниже очистной емкости, понадобится установка фекального насоса. Способ откачки с помощью насоса считается энергозависимым и затратным методом, нежели самотечная система.

Устройство внутренней канализации

Смонтировать удобную и современную систему канализации можно самостоятельно. Система должна отличаться высокой производительностью. Внутренняя канализация состоит из фасонных частей и труб из пластика. Фасонные части соединяются и способствуют отводу сточных вод.

Укладка труб должна быть подчинена строгим правилам. Центральным отводящим каналом является стояк. Он представляет собой вертикально установленную трубу. Сначала ее монтируют в подвале и заканчивают установку на крыше.

Покупая пластиковые трубы, их следует проверить на целостность

Правила установки внутренней канализации:

Унитаз к стояку нужно подключать отдельно.
Остальные сантехнические приборы подключают выше той точки, к которой подключен унитаз.
При установке особое внимание обращают на диаметр труб.

Распространенной ошибкой является неправильное оформление углов. Они не должны препятствовать плавному потоку воды

При закладке канализации должное внимание нужно уделить качеству шумоизоляции. Для этого можно воспользоваться минеральной ватой или гипсокартоном

Устройство наружной и внутренней канализации – важный этап проектирования и строительства дома. Подвод следует совершать только после разработки детальных чертежей, которые будут учитывать способ установки канализационной системы, диаметр труб и материал, из которого они изготовлены. Все работы следует проводить согласно техническим нормам. Любая ошибка может привести к неправильной работе всей канализационной системы.

Бактерии для автономной канализации

Выпускаются специальные препараты с культурами бактерий, которые осуществляют разложение отходов.

  • неприятный запах становится намного слабее;
  • содержимое накопителя и очищенная вода (если это септик) обеззараживаются;
  • переработанные бактериями отходы превращаются в удобрения;
  • если в роли накопителя выступает обычная яма, то вода из нее в грунт будет уходить лучше — за счет взрыхления осадка.

Бактерии бывают двух видов:

  • анаэробные: не нуждаются в кислороде;
  • аэробные: этим кислород требуется.

Вторые более производительны.

Для обеспечения комфортных условий септики заводского изготовления могут оснащаться нагревателями и компрессорами (для аэробных бактерий).

Основные правила планирования

При планировании схемы внутренней канализации важно соблюдать ряд правил, которые помогут сэкономить время и обеспечат долговечность собранной системы. Советы по обустройству стояка и унитаза:

Советы по обустройству стояка и унитаза:

  1. Унитаз должен иметь собственное подключение к вертикальному стояку. При подключении прибора в общую горизонтальную разводку возможен срыв гидрозатвора в расположенной рядом сантехнике.
  2. Просвет трубы стояка должен быть равен или превышать диаметр сливного отверстия унитаза, но не менее 110 мм.
  3. В вертикальном стояке необходимо предусмотреть специальные люки для проведения ревизий. Оптимальная высота их расположений – 1000 мм от пола.
  4. Недопустимо выводить край фановой трубы в дымоход.
  5. Если межэтажное перекрытие в санузле будет заливаться цементом, то пластиковый стояк помещают в специальную пластиковую гильзу.

Правила проектирования горизонтальной разводки:

  1. Размер сливного патрубка сантехнического прибора должен быть меньше диаметра отводящей воду канализационной трубы.
  2. Длина сливной трубы, идущей от унитаза до стояка не должна превышать 1 метр, от других приборов – 3 м. Для труб большей длины необходимо или увеличивать их диаметр до 70 см и более, или закольцевать трубы с вентиляцией вертикального стояка выше места слива.
  3. Нельзя соединять горизонтальные трубы прямоугольными коленами из-за вероятности засора. Лучше подключить их через два колена с углом 135 градусов.
  4. Раструб канализационных труб должен быть расположен навстречу водяному потоку.
  5. При монтаже канализации в закрытых коробах можно обложить трубы минватой для шумоизоляции.
  6. Штроба для труб в несущих стенах может представлять опасность, поэтому её обустройство можно лишь с разрешения инженера.
  7. Сливы от посудомоечной машины и мойки желательно оборудовать жироуловителями.
  8. При подключении сантехнического оборудования поворачивать нижний край тройника необходимо на половину высоты раструба.
  9. Длинные пластиковые трубы необходимо закреплять хомутами для предупреждения провисания.

После окончания монтажа внутренней канализации необходимо наполнить раковину и мойку до краев водой, открыть спусковое отверстие, а также провести полный слив унитаза.

Если протечек и неприятного запаха нет, значит большинство правил соблюдено.

Монтаж вентиляционной шахты

Наличие качественной вентиляции для канализационного трубопровода является обязательным, чтобы происходило выравнивание отрицательного давления внутри системы канализации.

В различных ситуациях может использоваться два вида вентиляционных шахт:

  • Фановая труба, которая представляет собой продолжение центрального стояка. Такую шахту выводят на крышу, на самую высокую точку. Расстояние выступающей над уровнем крыши части должно составлять 50 см для образования достаточной тяги. На верхнюю часть трубы монтируют дефлектор, предотвращающий попадание влаги внутрь фановой трубы.
  • Второй вариант вытяжной системы – это воздушный клапан, который размещают непосредственно в помещении. Клапан имеет встроенную резиновую мембрану, пропускающую воздух только в одном направлении.

Если дом имеет два яруса, клапан располагают на втором этаже для наиболее качественной вентиляции канализационной системы.

Этапы монтажа


Процесс создания канализации делится на множество этапов, начиная от подбора элементов необходимого размера и заканчивая пробным пуском. Работы по устройству внутренней и наружной части системы проводятся отдельно, с учетом особенностей здания и участка, на котором оно расположено.

Устройство внутренней канализации

Перед монтажом внутренней канализации и систем водоснабжения снимают старые трубы. Этапы технических работ:

  1. Отключают горячее и холодное водоснабжение.
  2. Разводным ключом снимают шланг, используемый для проведения воды к бачку унитаза.
  3. Снимают унитаз.
  4. Полностью очищают помещение санузла.
  5. Выполняют разборку старой канализации.
  6. Снимают трубы, расположенные рядом со стояком. Устраняют элементы, отходящие от тройника, вмонтированного в стояк.

Перед подведением новых труб к стояку необходимо сделать зачистку остатков старого герметика и установить новую манжету.

Рекомендации по монтажу внутренней канализации:

  1. Унитаз подсоединяют к сети пластиковой трубой диаметром 110 мм. Далее выполняют плавный переход к участку размером 50 мм. Подходящий вариант – создание мостика с изделием 100 мм.
  2. Слив и уклон устанавливают на одном уровне, а стыки герметизируют.
  3. Нежелательно использовать переходники с прямым углом. Лучше применять 2 элемента с поворотом на 45 градусов. Разводка в ванных не требует раструбной сварки труб.
  4. Проводят полную сборку канализации. Трубы вставляют друг в друга, герметизируя соединения.
  5. Для надежного крепления сетей горячего холодного и горячего водоснабжения стоит использовать силиконовый герметик.
  6. На завершающем этапе работ выполняют подключение внутренней сети к наружной канализации.

Проведение наружной канализации


Для монтажа внешней канализации с септиком и фильтрующей конструкцией необходимо вырыть котлован. Расстояние от него до жилых построек рассчитывается исходя из размеров загородного участка. Минимальное удаление от дома должно составлять 5 м.

Особенности технологии устройства наружной канализации:

Размеры ямы для септика выбирают в зависимости от интенсивности использования сантехнических приборов и количества проживающих в доме людей. Для 4 человек необходимо соорудить выгребной колодец с 3 кольцами высотой 1 м и диаметром 1,5 м. На дачном участке можно установить простой септик минимального объема.
Перед монтажом бетонных колец делают песчаную подушку толщиной 15-20 см. Впоследствии ее заливают бетоном, а спустя сутки устанавливают кольца. Стыки между бетонными элементами заделывают смолой или битумом.
Чтобы проложить наружную канализационную трубу (минимальный диаметр 11 см), выкапывают траншею от септика до фундамента дома

Важно учитывать глубину промерзания грунта в регионе. Если она равняется 1 м, траншея должна быть такой глубины, чтобы верхний край трубы был ниже этого уровня

При слишком большой глубине промерзания почвы необходимо продолжить канализацию на метровой глубине, и утеплить ее. Уклон трубопровода наружной системы должен составлять 2-3 см на каждый метр.
Чтобы соединить трубу с септиком, в нем необходимо просверлить отверстие болгаркой. Для сохранения трубопровода стенки септика следует обернуть утеплителем.

Соединяя трубы в магистраль наружной канализации, необходимо смазывать стыки специальным клеем. При необходимости обустройства изгибов используют колена с максимально плавным углом поворота.

В дом труба входит через подвал или фундамент. Лучше, если она будет проведена до заливки основания. Для этого используют гильзу – более широкую трубу, защищающую канализацию от механического давления.

Ливневая канализация


Ливневая система утилизации воды монтируется отдельно от бытовой. Наружная часть системы подключается к водостокам построек. Для этой цели производят:

  • Монтаж дождеприемников, зафиксированных при помощи битумной мастики.
  • Размещение труб или лотков, в зависимости от выбранной системы сбора осадков (линейная или точечная).
  • Размещение стояков.
  • Организацию водосброса – в лоток или коллектор.

Ливневую канализацию устраивают в следующем порядке:

  1. Размечают территорию с применением трассировочного троса.
  2. Проводят земляные работы, в ходе которых закладывают колодцы и траншеи, выполняют канавы для монтажа наземных лотков.
  3. Устанавливают наземные дождеприемники.
  4. В намеченных местах размещают лотки и трубы.
  5. Объединяют разрозненные элементы в единую систему ливневой канализации.

Перед началом эксплуатации необходимо провести пробную проливку. В процессе эксплуатации проводят регулярную чистку сети.

Блиц-советы

  • До проведения системы выполняются работы внутри частного дома – монтаж вертикального стояка для поочередного подведения к нему труб от оборудования санузла с соблюдением уклона в 5 мм на 1 м. При установке насоса уклон необязателен.
  • В процессе планирования кухня и уборная должны располагаться вблизи выхода канализационной системы на улицу. При многоэтажном строительстве расположение санузлов друг под другом для уменьшения числа стояков и упрощения монтажа и обслуживания всей сети. Для большого числа санузлов или при отсутствии уклона на участке рационально использование насоса.

Монтаж внутренней канализации

Порядок выполнения работ:

  1. Установка стояков в близости от унитаза с выводом их концов на кровельное перекрытие и в подвальное помещение. В подвальном помещение производят их соединение с наклонной трубой с наружным выходом в емкость септика, а верхние концы – открыты или снабжены обратными клапанами.
  2. Отдельные подводы от унитаза к стояку.
  3. Подсоединение другого оборудования к стоякам выше входов унитаза.
  4. Установка сифонов на все саноборудование.
  5. Соединение сифонов с подводками.

Должна быть соблюдена плотность стыков и жесткость крепления системы к стеновым перекрытиям, не должно иметься трубных расхождений

При этом важно соблюдение правил:

  • Сборка комплектующих стояков на 90° осуществляется из 2-ух пластиковых колен на 45°. При установке чугунного трубопровода в ход идут 2 отвода на 135°.
  • Для устранения засорения встраивается косой тройник на 45° из пластика или чугуна с заглушкой и 1 колено или отвод из чугуна.
  • Отводы, расположенные под потолком подвальных помещений, соединяют со стояками крестовинами или косыми тройниками. Расстояние от низа горизонтального раструба тройника или прямой крестовины до половой поверхности до 2 см.
  • Для поворотов на стояках или переходах на горизонт применяют крестовины на 90° или прямые тройники.
  • Для устранения неприятных ароматов делается вытяжка, для чего производят вывод фановой трубы через кровельное перекрытие на высоту до 0,7 м без соединения ее с дымоходом или вентиляцией. При невозможности установки фановой трубы делается монтаж воздушного канализационного клапана.
  • Диаметры стояка и вытяжки равны. Объединение 2-х стояков возможно одной вытяжкой в верхних помещениях. Горизонтальные участки закрепляют подвесными кронштейнами.
  • На стояках без отступов устанавливаются канализационные ревизии, чья высота стандартно – 1 м. При установке детали в угол, ее разворачивают под 45° относительно стеновой панели.
  • При протяжении пластиковых конструкций через перекрытия их обустраивают в металлические гильзы. Верх выступает при этом на 2 см от половой поверхности, а низ – заподлицо с потолочным перекрытием.
  • Установка стояка идет с надетой гильзой, закрепленной проволокой за верхний раструб крестовины или тройника.
  • При последовательном подключении туалета и другого оборудования на горизонтальном участке между ними должен быть канализационный переходник. Разворот пластиковых деталей проводится на половину раструба тройника в сторону стеновой панели.
  • Для закрепления применяют хомуты – 1 шт. на 0,5 – 1 м длины магистрали.
  • Крепление чугунных труб производится стальными кронштейнами с загибом на конце под все элементы около раструба.
  • Закрепление стояков к боковым панелям 1-2 хомутами на этаже.

По окончании монтажа проверяется герметичность системы.

Внешняя канализация частного дома. Вид канализации снаружи

Разводка и прокладка труб

В результате накопленного опыта сформировались определенные правила монтажа внутренних и наружных трубопроводов при прокладке канализации.  Выглядят они следующим образом:

  1. Независимо от места и способа его размещения, вида труб и других условий обязательным является соблюдение при прокладке уклона в сторону стока. При этом следует руководствоваться требованиями СНиПов, поскольку для каждого размера трубы требуется определенный уклон. Нарушение правил по его величине ведет, как правило, к образованию засора.
  2. Расстояния между объектами канализирования должны быть оптимальными по длине, если они превышаю 4-5 метров, необходима врезка ревизии. На 10-ти метровых участках нужно устанавливать ревизионный колодец.
  3. При прокладке канализации в загородном доме (подземный монтаж) нужно руководствоваться требования СНиП 2,04.03-85 и 2.04,01-85 в части соблюдение расстояний между отдельными объектами канализационной сети.
  4. В условиях России важным фактором является размещение трубопровода ниже нулевой точки промерзания грунта. Для обеспечения этого фактора траншея должна быть достаточно глубокой, но можно пойти по пути утепления канализации, вплоть до использования греющих кабелей при прокладке.
  5. Укладка труб канализации производится только на подушку из песка и им же производится укрытие сверху. Этот этап очень важен для их целостности.

При использовании пластиковых труб нужно осторожно выполнять трамбовку песчаного слоя. Лучшие результаты дает обильные пролив укрытия водой

При этом происходит наиболее качественное уплотнение, после чего можно производить засыпку грунтом. Смотреть видео

Прокладка труб канализации – Уклоны, соединения, диаметр и многое другое.

Watch this video on YouTube

Утепление трубы канализации

Это мероприятие позволяет избежать выполнения объемных земляных работ при прокладке коммуникаций в регионах с суровым климатом и защитить малозаглубленные трубы от перемерзания. Для этого применяются различные утепляющие материалы:

  • стекловата;
  • минеральная вата;
  • вспененный полистирол, и многие другие.

Для полной гарантии можно установить также и греющий кабель с датчиком включения при критичном понижении температуры. Понесенные затраты избавят от необходимости ремонтных работ и связанных с ними расходов. Устроенная таким образом канализационная магистраль не нуждается в глубоком заложении.

Выше мы уже рассмотрели требования по углу наклона труб самотечной канализации для внутренней системы. Они справедливы и для ее наружной части: 1-2 миллиметра на метр протяженности разводки.

Что нужно для сооружения внутридомовой системы канализации

Как уже было сказано выше, главным в устройстве канализации внутри дома является составление ее подробного чертежа с указанием всех приборов и размеров элементов. Для монтажа применяют канализационные трубы из поливинилхлорида. Устройство их концов такое, что две трубы можно соединять, помещая конец одной в раструб другой. Для стояков используют трубы диаметром 100 мм, а для остальных приборов 50 мм. Для соединения с наружной канализацией применяют гофрированную трубу, по причине ее лучшего сопротивления подвижкам грунта.

Из инструмента обычно применяют: пилу для резки пластиковых труб, острый нож и резиновые монтажные уплотнители. Пилой режут трубы, ножом выравнивают срезы и делают фаски. Резиновые уплотнители вставляют в раструбы. Для соединения труб в систему применяют различные фасонные детали:

  • Коленья или отводы, которые нужны для оформления углов. Их производят с загибом в 45 и 90 градусов. Их концы тоже снабжены раструбами с уплотнителями для создания плотных соединений.
  • В случае необходимости соединения обрезков труб одного диаметра, применяют переходные отводы.
  • Тройники различных видов являются фитингами для организации разветвлений труб.
  • Переходные муфты нужны для того, чтобы создавать переходы между трубами разной толщины.

Распространенная ошибка при монтаже пластиковых канализационных труб – это игнорирование их нагревания. Чтобы трубы легче и плотнее входили друг в друга и в соединительные фасонные части, раструбы необходимо нагревать в горячей воде.

Трубы и фасонные части для канализации

Разводка труб в ванной

Ванная комната является самой насыщенной по количеству сантехнических устройств. Поэтому монтажные работы тут будут более трудоемкими. Для сантехника разводка канализации в ванной комнате – дело ответственное, но не сложное. Чего не скажешь про простого человека.

Сложность установки канализации в ванной комнате состоит в том, что проведенная канализационная сеть вынудит приподнимать сантехнику. Кроме того, в ванной комнате должно быть несколько отводов, благодаря которым одновременно может быть слито большое количество воды. Здесь нужно учитывать все мелочи и нюансы, о которых знает лишь компетентный человек.

Устанавливая канализацию в квартире нужно помнить:

  • Высота канализации для унитаза равна примерно 180-190 мм. Если унитаз приставной.
  • При этом высота вывода канализации под умывальник должна быть равна 530-550 мм от уровня пола.

Более детальную информацию о канализационной системе можно получить, изучив нормативные документы (СНиП, ГОСТ).

Расчет уклона

Особенность внутренней канализации в том, что как недостаточный, так и чрезмерный уклон труб приводит к их засорению. При небольшом уклоне твердые частицы оседают на дно, не смываясь слабой струей воды.

При большом проценте наклона чистая жидкость выходит быстро, а частицы пищи остаются и затвердевают на стенках, что со временем сужает просвет трубки. Максимально допустимый уклон не должен превышать 150 мм на метр трубы.

Соблюдение правил монтажа горизонтальной трубы приводит к эффекту «самоочистки», при котором твердые частицы вымываются потоком воды в стояке и не оседают на внутренней стенке канализации.

Указанные значения уклона рассчитаны на один метр трубы, поэтому, если из раковины в доме выходит трехметровая труба диаметром 50 мм, разница ее уровней на стояке канализации и на стыке с сифоном должно быть не менее 9 см.

Подробнее о расчете угла наклона канализационных труб читайте в этом материале.

Галерея изображенийФотографии из Сборка канализационной системы проводится после установки стояков. Линии собираются от сантехники до тройников или крестовин с обязательным соблюдением уклона. В период отбора проб закладывается необходимый угол наклона. Уклон канализационных труб регламентируется нормами, его размер зависит от диаметра трубы. Для труб диаметром до 50 мм включительно нормальный уклон 0,035, наименьший 0,025. Канализационные трубы диаметром 110 мм укладываются с уклоном 0,02. Если указанное значение не может быть достигнуто, крутизна уменьшается до 0,012. Магистрали, отводящие стоки за пределы дома, собираются трубами диаметром 150 мм. Стандартный уклон для них составляет 0,01, то есть 1 см на погонный метр, наименьший – 0,007. При подключении двух устройств к ответвлению диаметр трубы, выходящей из устройства, выбирается исходя из типа устройства. Уклон должен соответствовать диаметру На стояках ответвления канализационных отводов соединяются с помощью угловых отводов с углом укладки 45 ° и 60 ° или с помощью прямых тройников и крестовин 90 ° с равноугольными отводами Коммуникационное устройство в ванной комнате Открыть Прокладка канализационной трубы Вариант скрытой прокладки раковин и ванн Уклон для канализационных труб диаметром 110 мм Канализационная труба диаметром 150 мм Соединение двух устройств в одну линию Устройство ровных углов и загибов
