Как сделать вибростол своими руками – пошаговая инструкция

Конструкция и особенности эксплуатации вибростола

Проектируя станок для производства тротуарной плитки своими руками, домашний мастер должен решить следующие вопросы:

  • размер виброплатформы;
  • материал, конструкция и габариты станины;
  • применение заводского вибратора или установка эксцентрикового узла на имеющийся электропривод.

Производительность самодельного оборудования зависит, не от размеров виброплатформы, а от технологии. Точнее, от водоцементного соотношения бетонной смеси:

  • обычный бетон невозможно извлечь из формы раньше, чем через сутки;
  • после виброуплотнения формы складируют штабелями высотой 15 рядов, максимум, оборачивая пленкой каждое изделие;

    Сушка тротуарной плитки в формах требует много места.

  • поэтому производительность зависит исключительно от количества форм, каждая из которых обходится индивидуальному застройщику от 45 рублей, а после благоустройства территории больше не понадобятся.

Зато, если дополнить самодельный вибростол для тротуарной облицовки прессом из домкрата, вибропрессованные фигурные элементы мощения можно вытаскивать из форм сразу, складывать на просушку руками, не боясь, что изделие разрушится. Но, вместо полимерных форм в этой технологии используются металлические пуансоны и матрицы.

Самодельный вибропресс для производства тротуарной плитки.

Поэтому размеры вибростола чаще всего бывают 1 х 2 м либо 0,8 х 1,6 м. Эти габариты позволяют сэкономить рабочее пространство внутри мастерской/гаража, обеспечить 1,28 – 2 м2 для размещения тротуарной облицовки и сберечь вибродвигатель от перегрузок.

Рекомендации по изготовлению

При строительстве используются различные виды вибраторов. В зависимости от способа воздействия на раствор, они могут быть поверхностными или погружными. Домашний мастер может использовать любой из них. Отвечая на вопрос, как сделать вибратор в домашних условиях, необходимо отметить некоторые особенности этого процесса.

Начать стоит с выбора материалов и запчастей. В качестве привода может использоваться любой электроинструмент, например, дрель или перфоратор

Однако к ним предъявляется одно довольно важное требование — скорость вращения мотора должна составлять не менее 3000 об/мин. Чем этот параметр выше, тем более производительным будет инструмент

Вибромеханизм представляет собой довольно сложное устройство, если речь идет о профессиональном инструменте поверхностного типа. В погружном вибраторе с этой задачей отлично справится довольно простая вибронасадка, состоящая из металлической ударной части, резиновой муфты, а также гильзы.

На основе дрели

Следует заметить, что самодельный инструмент практически не будет уступать по эффективности проведения работ своим заводским аналогам. Для его изготовления потребуются следующие материалы:

  • Сверло по металлу.
  • Стальной прут прямоугольного сечения с размером стороны в 150 мм.
  • Стержень диаметром в 20 мм
  • Трубка из нержавеющей стали диаметром в 400 мм и длиной от 40 до 60 см.
  • Трубка из эластичного материала, например, резины.
  • Гибкий стержень.
  • 2 подшипника.
  • Гильза.

Мощность дрели должна быть не менее 1 кВт и желательно, чтобы этот инструмент мог работать еще и на удар. К круглому стержню необходимо приварить прямоугольный, который будет исполнять роль утяжелителя. На конце стержня необходимо просверлить сквозное поперечное отверстие для крепления к приводу. Второй конец должен выступать примерно на 100 мм, чтобы можно было закрепить втулку, предназначенную для защиты вращающегося элемента конструкции.

Затем стержень совмещается с гильзой, а после чего его необходимо установить на подшипники. Также стоит подумать о защитном кожухе, который будет предотвращать попадание в подшипники грязи и тем самым продлит срок их эксплуатации. Трубка из гибкого материала с помощью шкворня соединяется с валом электродвигателя и вибранасадкой.

Описание процесса

Любое дело всегда стоит начинать с подготовки необходимых материалов и инструментов. Сборка вибростола собственными руками не является в этом вопросе исключением, так что приступим:

Этап №1: подготавливаем всё необходимое

Вам понадобится определённый набор материалов:

И без инструментов также не обойтись:

Помимо вышеперечисленного вам, конечно же, нужны ещё и чертежи вибростола, которые в изобилии можно найти в интернете. Именно по наиболее понравившейся вам схеме и будут выполняться дальнейшие сборочные работы.

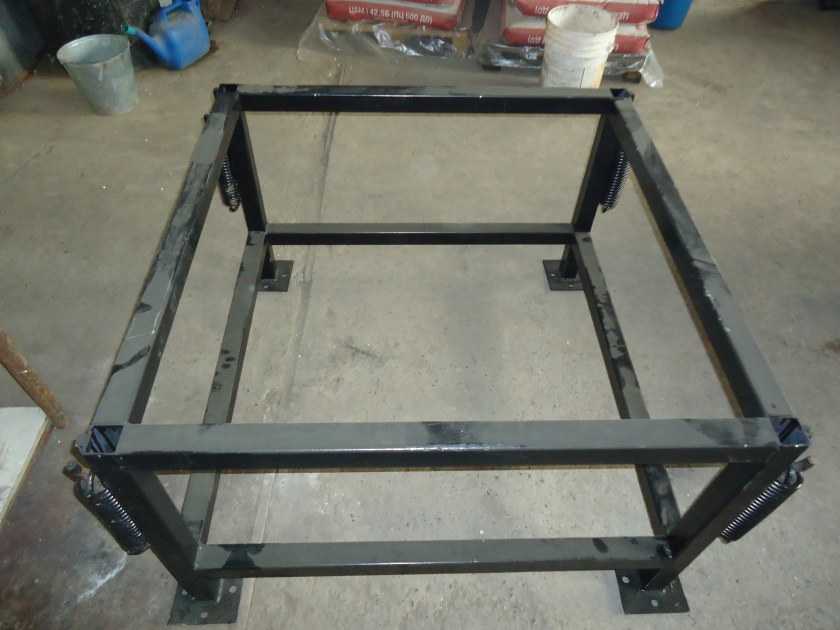

Этап №2: сборка рамы основания

Теперь переходим непосредственно к изготовлению вибростола.

И начнём со сборки рамы основания:

  1. Разрезаем уголок с помощью «болгарки»на четыре части в соответствии с данными на чертёжной схеме. Чаще всего это отрезки по 700 мм, но в зависимости от объёма ваших запланированных работ вы можете выбрать любые иные размеры. То есть, чем больше вам нужно произвести, например, тем габаритнее должен быть станок;
  1. Получившиеся фрагменты собираем в квадрат или прямоугольник и привариваем их друг к другу сварочным аппаратом.

Этап №3: монтаж ножек

Как сделать ножки?

Для этого поступаем следующим образом:

Берём профильные трубы или трубу, смотря какой она длины, и разрезаем её опять-таки при помощи «болгарки» на четыре абсолютно равные части

Очень важно, чтобы все опоры имели одинаковую высоту, так как малейший уклон в одну из сторон приведёт к выливанию смеси из формы во время работы вибростола

Кроме этого ещё нужно обратить внимание на то, чтобы:

  • Вибродвигатель, который будет крепиться к столешнице, не касался земли;
  • Оператор станка не наклонялся в процессе его эксплуатации, а мог выполнять все операции в максимально удобном для него положении;
  1. Получившиеся отрезки привариваем к углам изготовленной ранее рамы;
  2. Теперь необходимо решить вопрос стабилизации конструкции.

Тут можно пойти двумя дорогами:

Выкопать под ножки небольшие ямы, установить их туда и забетонировать . Идеальная устойчивость в этом случае гарантирована, но и станок получится стационарным. Если вы планируете вести работы исключительно на своём загородном участке, то это наилучший вариант;

Приварить к краям опор круглые или прямоугольные куски металла , увеличивающие их площадь соприкосновения с землёй. В этом случае тогда ещё неплохо бы внизу дополнительно соединить ножки между собой перекладинами из остатков уголка. Конструкция получится не столь неподвижной, как в предыдущем варианте, но зато будет обладать мобильностью;

Этап №4: сборка столешницы

Это самый ответственный этап, на котором необходимо придерживаться следующего алгоритма действий:

  1. Подготавливаем пружины. Я специально не вписал их в материалы, так как хотел отдельно дать по ним дополнительные рекомендации. Ведь большинство хозяев будут озадачены вопросом, где их взять. Так вот, наилучший вариант – это пойти на авторынок и купить там мопедные пружины или пружины от автомобильных амортизаторов;
  1. Разрезаем их пополам и закрепляем на каждом углу рамы основания. Если же она имеет вид вытянутого прямоугольника, то по одной пружине нужно зафиксировать ещё и посередине больших сторон.

Осуществляется задуманное одним из трёх способов:

  • Привариваются обоими концами к основанию и к столешнице;
  • Привариваются одним концом к основанию, а на столешнице устанавливаются специальные стаканы, в которые они вставляются на треть своей длины;
  • Привариваются одним концом к столешнице, а на основание устанавливаются специальные стаканы, в которые они вставляются на треть своей длины;

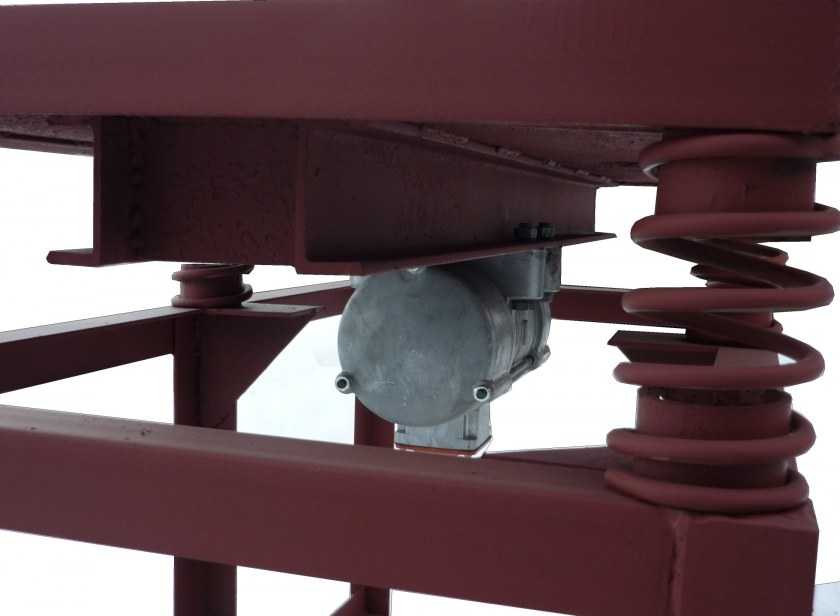

Надетые пружины выглядят так

  1. Прикладываем к столешнице вибромотор в месте, соответствующем чертежу, и наносим отметки сквозь крепёжные пазы. В полученных точках сверлим отверстия под болты, с помощью которых и прикручиваем двигатель. Чтобы болты не выступали снаружи, можно предварительно в месте фиксации вибратора приварить небольшой металлический короб;

Чтобы при производстве тротуарной плитки изделия получались однородными и плотными, требуется вибростол. Профессиональное оборудование стоит немалых денег, но для домашнего использования подойдет самодельная модель, которую можно собрать из подручных материалов.

Вибрационный стол, сделанный своими руками

Вибростол для плитки – виды и типы

Чтобы определиться с видом будущего оборудования, нужно понимать, какие вибростолы существуют и какое назначение каждого вида:

По направлению вибрации:

Вибростол с горизонтальной вибрацией;Вибростол с горизонтальной вибрацией

Вибростол с вертикальной вибрациейВибростол с вертикальной вибрацией

Направление зависит от того, как будет установлен ротор. Наибольшее распространение получили столы с горизонтальной вибрацией.

По специализации:

формовочные. Столы предназначены для формирования изделия;

расформовочные (распалубочный). Назначение – выбить (извлечь, вытрясти) изделие из формы с использованием вибрации.

Вибростол расформовочныйТакие вибростолы имеют практически одинаковый вид. Отличает их только установленная на расформовочном столе насадка с отверстиями.

На такую насадку устанавливают форму с изделием и посредством вибрации извлекают его из формы.

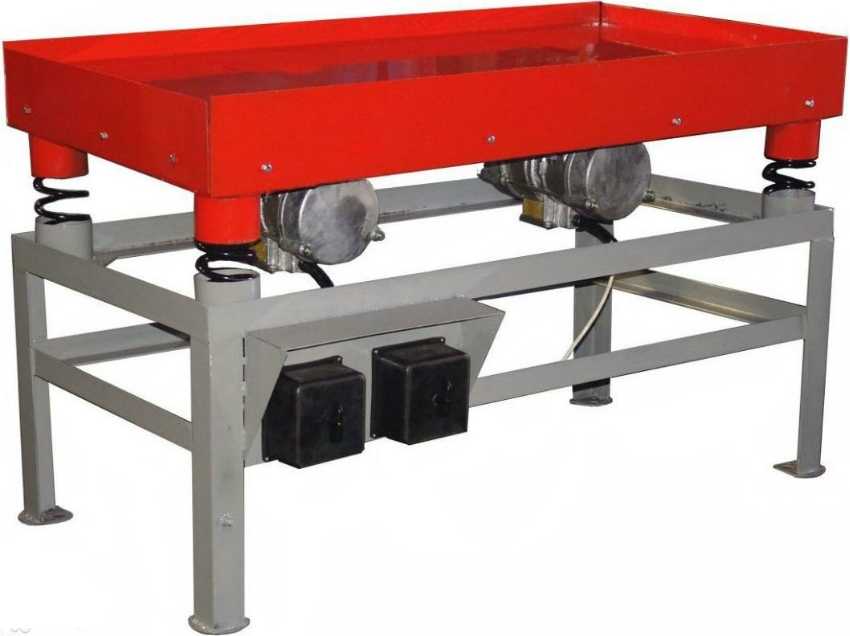

Внешний вид стола показан на фото.

Чертеж расформовочной насадки для вибростолаДля индивидуального строительства достаточно изготовить один вибростол с горизонтальной вибрацией. А извлекать плитку из форм не составляет труда, поскольку в частном производстве обычно используют гибкие формы. Тем более, что установить расформовочную насадку можно в любой момент.

Статья по теме: Каким бывает обойный клей

Чертеж-схема расформовочной насадки показан на картинке.

Материал подготовлен для сайта www.moydomik.net

На практике, вибростол, изготовленный для производства тротуарной плитки в домашних условиях, чаще всего используется как основание для отрезного станка или в качестве платформы для установки циркулярной пилы.

Принцип действия вибростола для плитки

Чтобы понимать, какие детали/элементы конструкции понадобятся для работы и зачем каждая из них, коротко опишем принцип работы вибростола.

Как сделать чертеж

Работы по изготовлению надо начинать с создания чертежа устройства. Изготовление наугад не рекомендуется, так как переделать узел, соединенный с помощью сварки, трудно.

Надо заранее вычислить все размеры, расстояния, места установки двигателя, чтобы его расположение находилось как можно ближе к центру массы стола. Если эксцентрик располагается не на валу двигателя, а на отдельном приводе, то его помещают в центр. Создание чертежа надо начинать со станины.

Учитывается высота, тип крепления к полу, периметр обвязки станины в плане повторяет очертания рабочей поверхности. Это необходимо, так как пружины располагаются по углам и в центральных точках сторон стола.

Теперь нужна платформа

Как видите, изготовить вибростол своими руками достаточно несложно. Станина уже готова, теперь переходим к платформе-столешнице.

  1. Берем лист железа нужных размеров и при помощи сварки оснащаем его бортиками из металлического уголка, это нужно для того, чтобы в процессе работы формы с бетоном не соскакивали со стола.
  2. С обратной стороны листа также привариваем «стаканы», аналогичные тем, что вы прикрепили на станину. Следите за тем, чтобы они находились строго над нижними, так как между ними будут располагаться пружины, обеспечивающие необходимую вибрацию.
  3. В центре нижней части столешницы также нужно приварить два куска П-образного швеллера с отверстиями для болтов подходящего диаметра — тут будет крепиться эксцентриковый двигатель.

Вибростол своими руками — Дешево и сердито

Вибростол своими руками


В этой статье мы рассмотрим два видавибростолов : Первый вид — этовибростол для производства изделий из бетона, в том числе и тротуарной плитки. Второй — простенький вибростол для борьбы с воздушными пузырьками, которые находятся в гипсовом растворе и при заливке в формы могут портить своим присутствием лицевую поверхность гипсовой плитки.

Вибростол

для бетонасвоими руками Конструкциявибростола не очень сложная. При необходимости можно даже придумать свою конструкцию, чтобы производство было максимально удобным. Ведь производствотротуарной плитки своими руками дает возможность полностью настроить технологический процесс под себя.

Требования к вибростолу

Длинного списка условий к этому оборудованию нет. Нужно лишь, чтобы столешница была гладкой и ровной, а вибрация проходила равномерно. В противном случае самостоятельное производство тротуарной плиткиприведет к появлению неровных изделий, которые невозможно будет уложить.

Так, в результате чрезмерной вибрации бетон будет отбиваться стенками формы, а кроме того, кипеть. Правильно заданная амплитуда колебаний гарантирует равномерное распределение раствора по виброформе и его постепенное затвердевание. Именно так и должно происходить производство брусчатки.

Что нужно для вибростола?

Обычно вибростол делается из металлических материалов, так как они обладают необходимой прочностью, устойчивостью и долговечностью. Для конструкции понадобятся 4 металлических трубы или уголка — они будут выполнять роль ножек.

Трубы могут быть хоть квадратные, хоть круглые, их длина и диаметр тоже могут быть разнообразными: каждый выбирает размеры под себя.

Кроме того, потребуется столешница (деревянная, фанерная или из ДСП), но лучше металлическая и (при желании) соединительные элементы между ножками из труб или уголков, которые придадут столу дополнительную ровность и устойчивость. И конечно, работа вибростола невозможна без вибродвигателя. Им может выступать любой двигатель или движок, мощность выбирается изготовителем и покупателем.

Для увеличения нажмите на фото

Сколько времени занимаетизготовление вибростола своими руками

? Временные затраты (впрочем, как и все остальное) зависят от мастерства и скорости работы производителя. При желании конструкцию можно собрать буквально за день. Продолжительность работы зависит от конструкции стола. Например, время создания разборного стола немного отличается от времени, требующегося на «монолитную» конструкцию. Если стол будет окрашиваться, то период его ввода в эксплуатацию отложится на день-два (пока краска не высохнет). Установка вибростола

на определенное место, грунтование займет еще пару дней.

Но так или иначе, максимум за неделю можно сделать вибростол и приступить к производству тротуарной плитки.

С этим процесом вы можете ознакомится перейдя на страницу » тротуарная плиткасвоими руками «

Вибростол для гипсового раствораЧто делают из гипсового раствора и для чего там не помешает простенький вибростол читайте перейдя по ссылкам:Искусственный камень из гипса своими руками Гипсовые 3Д панели своими руками Гипсовые панно своими руками Как уже неоднократно говорилось что производство гипсового искусственного камня в отличии от производства бетонных изделий не нуждается в обязательной вибрации смеси, но поможет в борьбе против пузырьков воздуха, которые создают дефекты на лицевой поверхности гипсовой плитки.

Дефекты обведены кружками на фото ниже.

  • Вибростолсвоими руками делается так: берется любой мотор, можно от вентилятора 50вт/220, на провод ставится бра от лампы, крепится на валу эксцентрик, выточенный на наждаке из куска железа, выпиливается кусок 12мм фанеры 30см*30см, с одной стороны к ней крепятся на клей момент квадраты из 50мм пороллона, на другой стороне делаются держатели для форм и крепится мотор.
  • Страницы по теме:
  • Тротуарная плитка, брусчатка своими руками Бизнес на производстве брусчатки
  • Интересные статьи для вас
  • Садовая дорожка своими руками Печатный бетон своими руками Топ бетон своимим руками Гипсовые 3D панели своими руками Гипсовая плитка своими руками

Вибростол из автопокрышек

Практически готовым решением для станины вибростола являются б/у покрышки от авто. Они соединяются по высоте саморезами насквозь, вибратор крепится к нижней части съемной виброплатформы, находится внутри шины, предотвращая падение столешницы.

Вибростол из автопокрышек.

Если брусчатка нужна в небольшом количестве, платформу можно сделать из ламинированной или бакелитовой фанеры, ОСП/ДСП. Для мощения больших территорий придется использовать листовой прокат толщиной от 3 мм. Вибратор крепится к площадке согласно чертежу болтами насквозь.

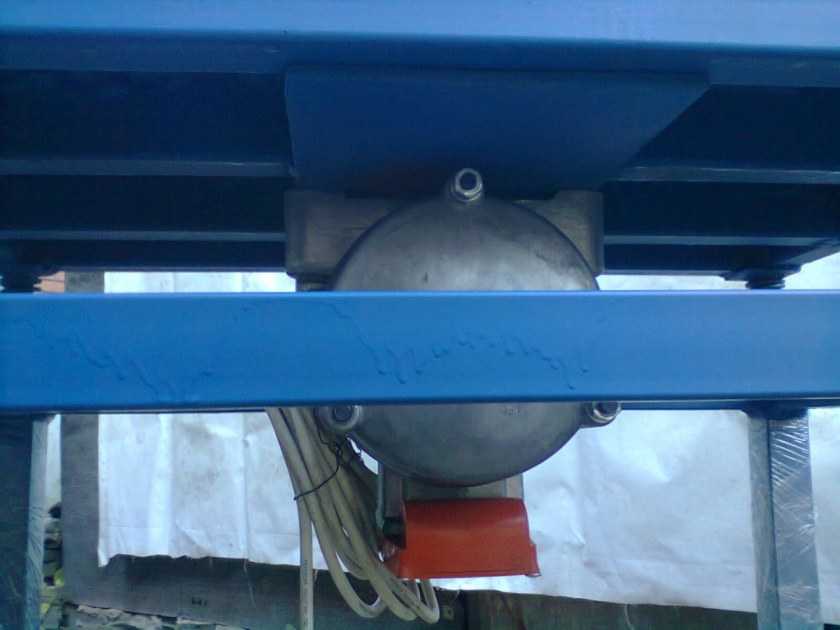

Крепление вибродвигателя.

Шляпки болтов на лицевой стороне платформы прячутся в глухих отверстиях, которые можно залить полимерным или эпоксидным составом. Силовой кабель можно завести под шинами или сквозь отверстие в протекторе любой из них.

Для малых объемов вибролитья фигурных элементов мощения ФЭМ можно применить другую технологию:

  • на покрышку устанавливается столешница верстака с эксплуатируемым бытовым оборудованием (например, заточной станок);
  • фиксация пространственной геометрии осуществляется вбитыми в землю колышками/трубами;
  • заточной станок отгораживается от рабочей зоны бруском, чтобы на него не попадал случайный раствор/бетон.

Вибростол из точильного станка.

Это позволит отлить бордюр, несколько тротуарных плиток и элементы ливневки в сжатые сроки.

Вибростол можно оборудовать дополнительной опцией просеивания песка, необходимой после изготовления тротуарной плитки перед мощением отдельных зон участка. Для этого достаточно укрыть электропривод кожухом из листового материала, организовать воронку из оцинковки или плотной ткани снизу, заменить виброплатформу сеткой.

Дополнительная функция просеивания песка вибростолом.

Таким образом, из рассмотренных вариантов можно выбрать оптимальную для конкретных условий конструкцию. Например, разборный вибростол позволит использовать отдельные элементы и узлы на следующих этапах благоустройства территории и эксплуатации участка.

Хорошая реклама

Самое читаемое

Подготовка деталей и заготовок устройства

Рамы являются основным элементом данного прибора, на который и приходится вся нагрузка при его использовании. Их создают из металлических труб, которые размещаются перпендикулярно к поверхности домашней мастерской и скрепляются между собой, например, металлическими обрезками, арматурой.

Обратите внимание!

  • Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками

  • Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками

  • Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

Высота опорных рам должна быть не выше метра, в таком случае работать за вибростолом будет максимально удобно и комфортно, потому как высота будет оптимальной.

Чтобы разработать размеры, которые подойдут именно вам, следует создать собственный чертеж вибростола. Чтобы вибростол был устойчивым и никакой из его углов не был ниже остальных, вы можете приварить к рамам пластины, которые заодно отрегулируют наклон стола.

Сверху рамы данного устройства следует подготовить место для закрепления пружинок, которые будут компенсировать излишнюю вибрацию.

Чтобы не допускать таких ошибок, обязательно посмотреть видео о том, как своими руками сделать вибростол. После завершения всех подготовительных операций, рамы необходимо почистить от грязи и следов сварки, а затем покрыть краской или загрунтовать.

Обратите внимание!

  • Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками

  • Струбцина своими руками — пошаговое изготовление и описание вариантов применения струбцины

  • Нож своими руками | Поэтапное описание как и из каких материалов сделать самодельный нож

Что такое вибростол и для чего он необходим

Вибростол, или как его еще называют, вибропресс – это специальное устройство, предназначенное для изготовления тротуарной плитки. Главным преимуществом этого устройства считается способность его рабочей поверхности совершать колебательные движения. Кроме того, вибростол можно использовать и для других целей, например, для изготовления памятников, секций бетонных заборов и т. д.

С помощью вибростола и специальных форм, можно изготовить тротуарную плитку любого размера и конфигурации.

Что касается самостоятельного изготовления вибростола, то к этому чаще всего прибегают в том случае, когда хотят самостоятельного заняться изготовлением тротуарной плитки для оформления собственного двора. Хотя в отдельных случаях этот способ используют для организации собственного небольшого предприятия.

Конечно, используя вибростол, заниматься производством в промышленных масштабах точно не получиться, но учитывая, что сделать его можно из подручных материалов, а со своими основными функциями – устранением пузырьков воздуха и уплотнение состава форм, такой прибор справится отлично.

Как можно более подробно рассмотрим, что понадобится для того, чтобы сделать самодельный вибростол, а также поэтапную инструкцию для его изготовления.

Вибростол можно приобрести в строительном магазине или же изготовить самостоятельно из подручных материалов.

Вибростол своими руками

Как сделать стол для формовки мелкоштучных и средних бетонных изделий? Какой материал для этого необходим? В этой статье вы найдёте ответы на эти и другие вопросы. Текст содержит полноценные видеоуроки по сборке вибростола своими руками с подробным описанием хода работы.

Вибростол — приспособление для вибрирования жидких растворов, уложенных в формы. Это может быть тротуарная плитка, секции «еврозабора», искусственный отделочный камень. В этой статье мы рассмотрим варианты изготовления вибростола своими руками.

Как работает вибростол

Принцип действия предельно прост — вибрации передаются от активатора (вибромотора) к плоскости — в данном случае к крышке стола. Затем вибрации гасятся амортизирующими прокладками или пружинами. На крышке стола располагаются предметы или формы с жидким раствором, требующим вибрирования.

Материалы и инструменты

Для создания конструкции нам понадобится следующие инструменты:

  • сварочный аппарат;
  • болгарка с диском по металлу;
  • ручной инструмент слесаря;

и материалы:

  • уголок 40х40х2 — 6 метров;
  • труба прямоугольного сечением 40х20 — 6 метров;
  • лист металла или ламинированной фанеры 120х750х3 — 1 шт.;
  • пружины (от ГРМ Камаз), аналог или резиновые стойки — 4 шт.;
  • асинхронный двигатель 220 В/1500 Вт — 1 шт.;
  • болты/гайки, подручный материал.

Сборка вибростола своими руками

Готовый инструмент будет иметь размеры:

  • крышка — 120х750 мм
  • высота стола — 850 мм

В качестве подготовки следует очистить материал от ржавчины и подготовить рабочий полигон.

Изготовление неподвижной рамы

Рама стола или станина — опорная часть всего станка

По большому счёту неважно, из чего она будет сделана (только не из дерева!), т. к. её задача — неподвижно удерживать точки гашения вибрации (пружины или резиновые прокладки), на которые опирается крышка

Теоретически это может быть даже бетонная плита или участок фундамента.

Ход работы:

  1. Нарезать ножки из уголка — 4 шт. по 750 мм.
  2. Нарезаем стационарную рамку из профтрубы 20х40 — 2 шт. по 600 мм и 2 шт. по 1 м.
  3. Сварить рамку и приварить ножки вертикально по углам.
  4. На верхнюю плоскость углов наварить пружины.

Изготовление крышки

Крышка стола не будет жёстко привязана к станине — она будет просто стоять на пружинах. Бортики «стаканов» из трубы не дадут ей соскочить во время работы. Вместо них можно использовать любые аналоги, например, резиновые детали старых заводских станков. Эти элементы исключительно «живучи» и прослужат не один год.

Ход работы:

  1. Нарезаем профтрубу — 2 шт. по 600 мм и 2 шт. по 1 м.
  2. Свариваем рамку аналогично стационарной (зеркально), но с двумя дополнительными поперечными рёбрами.
  3. На рёбра устраиваем площадку для крепления вибромотора с отверстиями по месту.
  4. По углам подвижного каркаса крышки навариваем кольца стальной трубы Ø 50 мм и высотой 30 мм.
  5. Навариваем лист металла на рёбра.

Изготовление вибромотора

Активация вибрирования в нашем случае будет производиться от электромотора. Чтобы она появилась, мы разбалансируем вал двигателя, добавив на него эксцентрик. Самый простой и быстрый способ — наварить болты Ø 12–14 мм на вал и утяжелить их гайками. Грузы должны располагаться с обеих сторон, параллельно друг другу — так достигается максимальная сила вибрации.

Масса грузов зависит от мощности мотора, которая в свою очередь зависит от размеров стола. Эти три показателя взаимосвязаны и масса грузов — зависимый параметр.

Чаще всего такие изделия собирают из подручного материала, и выбор есть не всегда. Примитивный расчёт мощности мотора — 1500 Вт на 1 м2 площади крышки стола.

Оптимальная масса грузиков подбирается опытным путём — на болты накручиваются гайки. Смещая гайки по резьбе болта, можно регулировать амплитуду вибрации.

Сборка всех деталей вместе

Двигатель установить на посадочные места при помощи болтов. На каждый провод питания рекомендуется поставить автомат. Поскольку крышка вместе с мотором имеет значительный вес, её достаточно просто установить «стаканами» на пружины.

Внимание! После установки по месту работы обязательно заземлите стол. Конструкцию можно окрашивать и дорабатывать, исходя из местных условий и требований к работе станка

Перед запуском проследите, чтобы рама надёжно стояла на опорах, иначе возможно опрокидывание приспособления

Конструкцию можно окрашивать и дорабатывать, исходя из местных условий и требований к работе станка. Перед запуском проследите, чтобы рама надёжно стояла на опорах, иначе возможно опрокидывание приспособления.

Вибростол описанной конструкции подойдёт для частного хозяйства — изготовления бетонных элементов для собственных нужд. Сам двигатель можно также использовать на самодельной виброплите или виброрейке во время бетонных работ.

Электродвигатель для вибростола

Для начала необходимо разобраться с тем, где именно будет находиться вибромотор. Чаще всего его располагают на самом столе либо же под столешницей

И в одном, и в другом случае очень важно обеспечить жесткое соединение двигателя и поверхности, на которой будут находиться формы для будущих бетонных изделий. Именно поэтому бывает очень проблематично установить мотор под углом либо вертикально. При его горизонтальном расположении добиться максимального контакта со столешницей будет значительно проще

При его горизонтальном расположении добиться максимального контакта со столешницей будет значительно проще.

Специалисты рекомендуют обратить внимание на то, что при установке вибромотора под столешницей работа будет проводиться проще. Однако такой способ быстро выводит из строя подшипники, поэтому через несколько циклов работы придется проводить ремонтные работы. Если установить двигатель на верхней части стола, монтаж будет несколько сложнее, но и для двигателя такой режим считается более щадящим

Если установить двигатель на верхней части стола, монтаж будет несколько сложнее, но и для двигателя такой режим считается более щадящим.

После того, как мастер определится с тем, куда именно и в каком положении будет устанавливаться мотор, необходимо выбрать сам двигатель. Вибромотор несложно изготовить и своими руками из обычного электродвигателя

Важно, чтобы его мощность быть около 1 киловатта. Проводятся работы по созданию двигателя методом расбалансировки. Для этого существует несколько способов

Самым простым будет использование круглого шкива со сточенным участком окружности, который надевается на вал. Кроме того, можно просто приварить к шкиву гайку. От ее размера и веса будет зависеть уровень вибрации

Для этого существует несколько способов. Самым простым будет использование круглого шкива со сточенным участком окружности, который надевается на вал. Кроме того, можно просто приварить к шкиву гайку. От ее размера и веса будет зависеть уровень вибрации.

Но тут нужно учитывать, что изготовленный вибромотор своими руками может не выдержать больших нагрузок и его придется часто ремонтировать. Поэтому, если мастер планирует изготовить большое количество тротуарной плитки, лучше всего приобрести специальный электродвигатель. Самые качественные моторы такого типа выпускаются Ярославским электромеханическим заводом. Модели ИВ98, ИВ99Б и ИВ99Е не только долговечны, но и оснащены специальным устройством, при помощи которого можно регулировать амплитуду колебаний стола.

После того, как все подготовительные работы будут проведены, необходимо правильно и надежно установить мотор. Для этого следует использовать болты и гайки с прорезными шайбами. Так можно закрепить двигатель достаточно качественно, что позволит ему выдержать постоянную вибрацию и не отвалиться. Специальные шайбы будут препятствием для самопроизвольного откручивания гаек.

Вибромотор необходимо дополнительно защитить от воды и различных элементов, которые могут попасть на его в процессе работы. Оптимальным вариантом будет изготовление защитного кожуха. Не стоит забывать о безопасности мастера, который будет работать с данным аппаратом. Электродвигатель должен быть обязательно заземлен. Не будет лишним и монтаж кнопки либо рычага экстренной остановки. Иногда случаются ситуации, когда устройство нужно выключить быстро, не отходя от места изготовления плитки.

Как сделать своими руками вибростол – чертежи и инструкция

По предварительно разработанным чертежам несложно изготовить вибрационную площадку, руководствуясь следующим алгоритмом:

  1. Разметьте металл согласно чертежу, и прирежьте заготовки.
  2. Сварите из стального профиля основу площадки с заданными размерами.
  3. Приварите подпятники для крепления рамы к опорным стойкам.
  4. Соедините ноги рамы с прямоугольной основой.
  5. Установите ребра жесткости и элементы верхнего пояса.
  6. Поместите прихваченную раму на ровном полу и проверьте ее геометрию.
  7. Окончательно проварите сваркой все участки соединения.
  8. Установите подстаканники, превышающие диаметр пружин на 4–6 мм.
  9. К рабочей площадке приварите буртик из уголка с размером полки 4,5 см.
  10. Усильте столешницу ребрами жесткости и приварите элементы крепления мотора.
  11. Приварите к нижней плоскости столешницы подстаканники для пружин.
  12. Проверьте соосность подстаканников для пружин, в которые они вставляются.
  13. Зафиксируйте вибрационный двигатель под столешницей.
  14. Установите пружины и соберите раму с площадкой.

    Монтаж электродвигателя на вибростол

  15. Обеспечьте неподвижность виброплощадки, закрепив ее к полу.
  16. Подсоедините кабель питания, и запустите устройство.
  17. Установите на столешнице груз, имитирующий залитую форму.
  18. Проверьте работу агрегата и отрегулируйте эксцентриком параметры вибрации.

Покупка агрегата

Если всё-таки принято решение о приобретении агрегата, нужно учитывать как основные критерии, так и мелкие нюансы, которые облегчат работу или увеличат срок его службы. Однако нельзя не упомянуть о производителях устройств вибротрамбовки.

На особом счету техника европейских производителей. Немецкая техника отличается своей надёжностью и долгим сроком использования. Даже прокатные образцы показывают хорошее качество и темпы работы. Всё оборудование имеет двойной запас прочности. Wacker, Weber, Ammann, Bomag производят профессиональное оснащение.

Израильские Shatal и чешские NTC имеют меньший ресурс, чем немцы, но на стройках и в частных владениях оказываются тоже неплохими работниками.

Южнокорейская техникаach Jeonil Minery не уступает продукции из Чехии или Израиля. На азиатском рынке это лучшее предложение среди всех виброустановок.

Российские изделия от компаний «Сплитстоун», «Мотопром» и «СЗПО» уступают средним европейским образцам по удобству и функциональности. Однако модернизация продолжается, и в продаже появляются новые, более совершенные модели.

Китайцы, как обычно, берут ценой. Их продукция годится только для редкой ненапряжённой работы. Среди массы неизвестных производителей выделяются компании TEKPACK, MASALTA, DYNAMIC, CIMAR.

Применение вибромашины актуально не только при работе с песчаными грунтами, но и при уплотнении щебня

Хотите узнать, как собирается виброплита своими руками? Я расскажу, какие нужны материалы и инструменты и дам пошаговую инструкцию сборки. А также объясню ее принцип действия и познакомлю с разновидностями данного оборудования.

Размеры основных конструктивных элементов

До начала сбора конструкции вибросита необходимо произвести схематичный чертёж конструкции корпуса, так как наглядная схема упростит рабочий процесс и поможет не запутаться в строении самодельной техники.

Рекомендуемые размеры основания конструкции следующие:

  • длина – 140 сантиметров.
  • ширина – 60 сантиметров.
  • высота – 85 сантиметров.

Длина внешнего ящика составляет половину длины несущей рамы, а ширина должна быть меньше на десять сантиметров от ширины основания, глубина равняться двенадцати сантиметрам и более. Подобная размерность предполагает возможность отделения отсеиваемой части из внутренней рамы для извлечения полученного отсева. Два ящика закрепляются по одной из сторон с помощью рояльной петли. Такая конструкция позволяет поднимает и опрокидывать внутреннюю часть корпуса.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
