Как устроить вентканалы в частном доме: правила проектирования и руководство по сооружению

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

• Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
• Толщина стен помещений.
• Количество бытовой и компьютерной техники.
• Площадь остекления.
• Расположение здания относительно сторон света.
• Наличие (отсутствие) преобладающего ветра в этой местности.
• Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

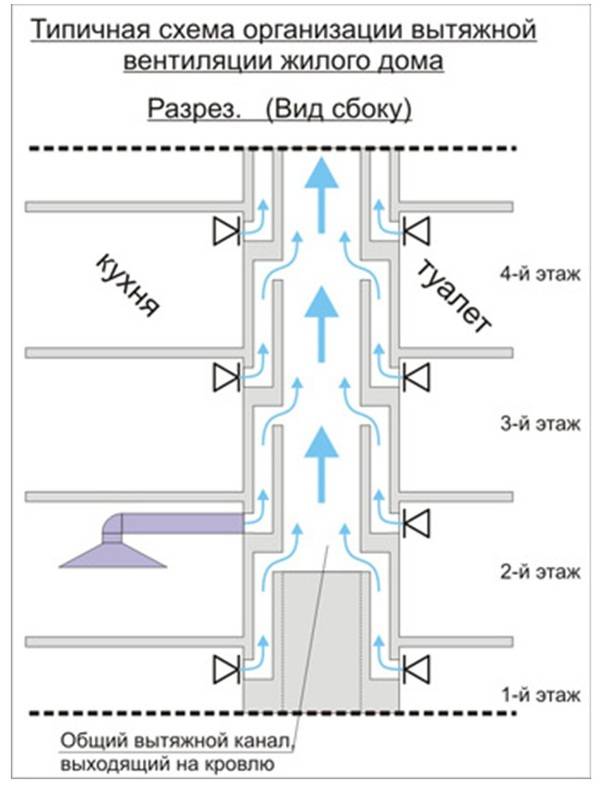

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм).  С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

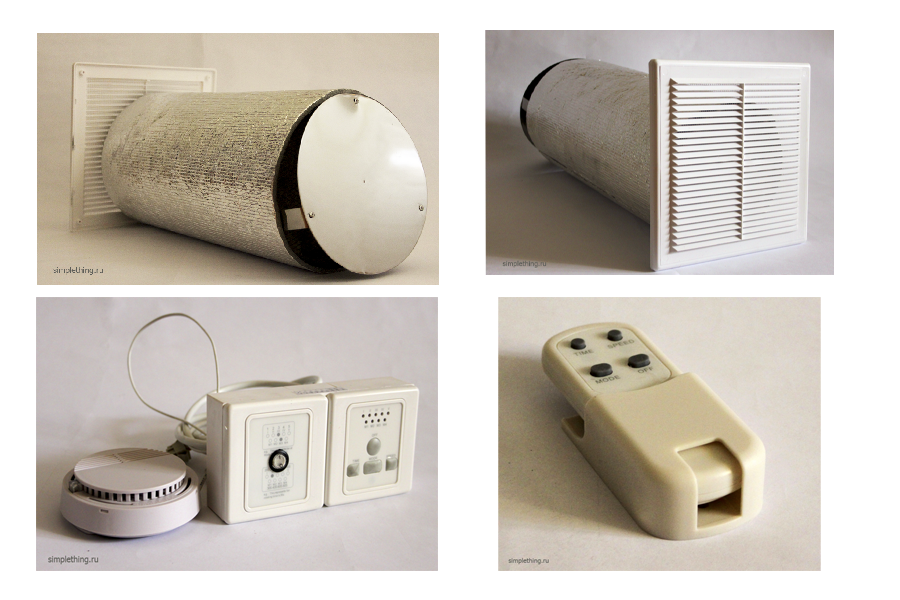

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

• С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
• В него вставляется труба с утеплителем.
• На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
• Подключение к электрической сети.
• Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

• воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
• очищается от вредных примесей атмосферы;
• нагревается до необходимой температуры;
• далее, по воздухопроводу, поступает во все помещения дома;
• отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
• отдает свое тепло входящему холодному воздуху;
• из рекуператора, по вытяжной трубе – в атмосферу.

Раздельная система центральной вентиляции и кондиционирования

В этом варианте предусматривается объединение систем кондиционирования и вентиляции, которые работают независимо друг от друга.

Две раздельные сплит-системы

Они просты в управлении, обладают вполне приемлемой стоимостью, а также имеют ряд сервисных функций: дезодорирующие и антибактериальные фильтры, управление потоком воздуха, которое полностью исключает появление сквозняков, ионизация воздуха. Недостатком сплит-системы является отсутствие возможности добавления свежего воздуха во время работы. Проще говоря, этот кондиционер не сможет заменить полноценную систему вентиляции. Кроме этого, одна сплит-система рассчитана на работу только в одном помещении.

Две раздельные сплит-системы кондиционирования могут работать, например, на каждом из этажей двухэтажного дома

Мультисплит-система

Эта система представляет собой сплит-вариант, включающий в себя несколько внутренних блоков. Такие кондиционеры можно применять в тех случаях, когда необходимо управление климатом целого этажа. Такая установка вентиляции в частном доме не сильно изменяет внешний облик здания, ведь для кондиционирования сразу нескольких помещений хватит работы одного-единственного внешнего блока. При этом стоит отметить, что в случае неисправности одного блока, из строя выйдет сразу вся система.

Принцип работы мультисплит-системы кондиционирования

В большинстве случаев, мультисплит идёт в комплекте с внутренними блоками, обладающими одинаковой мощностью. Если вы собираетесь использовать данную систему для управления микроклиматом в помещениях, которые отличны друг от друга по площади, то от этой идеи лучше отказаться, так как некоторые блоки будут работать либо с перегрузкой, либо с недостаточной мощностью.

Канальный кондиционер

Внутренний блок такой системы располагается, как правило, за подвесным потолком в одном из подсобных помещений. От этого внутреннего блока отходят несколько воздуховодов, что позволяет одному и тому же кондиционеру обогревать или охлаждать сразу несколько помещений. В комнатах при этом требуется установка только малозаметной вентиляционной решётки.

Схема установки канального кондиционера в доме

Канальное кондиционирование дома позволяет подмешивать до 25% свежего воздуха с дальнейшей регулировкой параметров в каждом помещении. Такие типы устройств обойдутся дороже, нежели простые сплит-системы, но их преимущества полностью окупают высокую стоимость.

Составные части проекта вентиляции частного дома

имеет большой опыт в разработке систем вентиляции различных строений, от частных домов до крупных промышленных предприятий. Все наши проекты тщательно проработаны и соответствуют всем предъявляемым к ним требованиям. Кроме подробной схемы, на которую будут нанесены все короба и трубы для подачи и отвода воздуха со всеми необходимыми привязками к элементам строительных конструкций, проект в обязательном порядке включает:

• Спецификацию. В ней подробно прописано, какое оборудование, в каком количестве потребуется для реализации проекта.
• Подробную пояснительную записку к проекту.
• Данные по теплопритоку и воздухообмену, а также расчеты различных параметров системы.

Все это дает нашим заказчикам полную информацию о системе вентиляции.

Как самостоятельно сделать вентиляцию?

Поскольку одним из самых надежных самодельных сооружений является бетонный септик, мы рассмотрим процесс создания вентиляции именно для такого варианта.

Количество камер будет зависеть от количества людей, проживающих в частном доме. Так, для семьи из 3-4 человек рекомендуется соорудить трехкамерный септик.

Для обеспечения хорошей вентиляции необходимо обеспечить поступление воздуха во вторую камеру, где собственно и происходит процесс переработки сточных биомасс аэробными бактериями.

Что касается первой камеры, к ней подключается только магистральный трубопровод канализации.

Выбор места размещения вентиляции

На большинстве схем вентиляции септиков труба в виде прямой вертикали выводится высоко над крышей, прямо над санузлом. В реальной жизни сделать вытяжку с ямы септика довольно непросто, так как не всегда можно провести трубу без изгибов. В двухэтажных частных домах задача еще усложняется, ведь часто над санузлом находится жилая комната, которую не хотелось бы портить таким “украшением”.

Не рекомендуется устанавливать вентиляционную трубу под навесом или карнизом. В противном случае внутрь системы будет попадать вода, снег или наледь. Также не стоит выводить трубу на чердак, поскольку накаливаемые газы будут распространяться на нижние этажи.

Оптимальный вариант – установка прямой пластиковой трубы прямо в центре крыши, благодаря чему вентиляционная система будет защищена от осадков.

В случае выведения трубы в неподходящей части крыши можно установить колпак для защиты от осадков. Для предотвращения попадания внутрь трубы насекомых и мелких грызунов достаточно установить мелкую металлическую сетку.

Защитить трубу от замерзания можно путем теплоизоляции минватой или вспененным полиэтиленом.

Монтаж стояков вентиляции

В процессе сооружения вентиляции стояк рекомендуется устанавливать в начале канализационной разводки. Это необходимо для того, чтобы при смывании воды в трубе не образовывался вакуум. Его силы может вполне хватить для непроизвольного открытия гидрозатвора в ванной.

Избежать катастрофических последствий поможет установка вентиляционного входа в самом начале разводки, посредством чего вакуум будет успешно компенсирован.

При правильной установке вентиляции септика воздушный приток осуществляется во второй септической камере, проходит по всем трубам, и выводится над крышей дома. Если все сделано по правилам, то жители дома так и не заметят неприятных запахов, исходящих из вентиляционной трубы на крыше.

Если канализационная система состоит из чугунных деталей, то лучше всего сразу заменить их более практичными пластиковыми трубами. По сути, понадобится демонтировать старую систему, и заново собрать канализационную сеть, но уже из специальных труб ПВХ.

Это займет немного больше времени, однако поможет в дальнейшем избежать проблемы зарастающих труб, в результате чего придется проделать двойную работу.

Как рассчитать воздухообмен в частном доме

В помещении всегда должен происходить непрерывный обмен воздуха. Процесс важен и в холодное, и в теплое время года.

В первую очередь это необходимо для поддержания санитарно-гигиенических норм, для очистки воздуха от пыли, грязи, повышенной влажности. В закупоренном помещении возникает «эффект консервации», и все микробы и бактерии размножаются в повышенном темпе.

Кроме того, посредством воздухообмена может проходить процесс охлаждения или нагрева помещения.

Особенности организации воздухообмена в помещениях регулируются Строительными нормами и правилами (СНиП).

Различают нормы для общественных зданий, жилых многоквартирных домов, промышленных построек и общие нормы и требования.

В помещениях жилой направленности вентиляция бывает:

• с естественной циркуляцией воздуха;
• с механической (включая функцию отопления);
• смешанная.

Поступление кислорода в комнаты происходит через окна, форточки, стеновые клапаны. Удаление обычно производится через вытяжки в кухнях, ванных комнатах, санузлах.

Норма воздухообмена:

• до 30 м3/час на 1 м2 при условии, что на 1 человека приходится менее 20 м2 площади;
• от 30 м3/час — если более 20 м2.

В кухонные помещения воздух проникает так же, как и в жилые. Но работа плит, пар от приготовления еды делают необходимой организацию усиленной естественной тяги либо установку вытяжек.

Нормы для кухни: от 60 до 100 м3/час.

В санузлах воздухообмен должен быть от 25 м3/час, т. к. должны удаляться неприятные запахи и химикаты. В комнатах, где стирается и сушится белье, — от 90 м3/час. Поступает воздух через двери и дверные щели из соседних комнат.

В офисных помещениях воздухообмен составляет от 60 м3/час на одного человека.

Можно выделить главные требования к системе вентиляции в помещении:

• полноценное снабжение свежим воздухом;
• бесшумность;
• приток и отток;
• экономичный расход тепло- и электроэнергии.

Приток воздуха в помещение осуществляется следующими способами.

1. Сквозь неплотные ограждения.

Процесс называется инфильтрация. Заключается в поступлении воздуха сквозь стены, щели в оконных рамах и дверных проемах.

1. Проветривание.

Производится путем открытия окон и дверей полностью или частично. В зависимости от широты обмена меняется скорость полной замены воздуха в помещении: от 3-х до 80-ти минут.

1. Встроенные клапаны инфильтрации.

Представляют собой специальные отверстия в оконной раме, через которые проникает воздух с улицы. При отсутствии таковых используют специальные клапаны с заглушкой, которые помещаются либо в стену рядом с окном, либо над радиатором, для получения теплого воздуха.

1. Принудительная вентиляция.

Речь идет об использовании вентиляторов, калориферов, фильтров, шумоизолирующих элементов.

Система вытяжки воздуха бывает двух видов:

• естественная,
• механическая.

Естественная система применяется в том случае, если нет необходимости в отведении больших объемов воздуха. Либо тогда, когда в конструкции здания предусмотрена вентиляционная шахта. Механическую же используют в санузлах, ванных комнатах, кухнях, т. е. там, где нужно очищать крупные потоки воздуха. Для этого используют встраиваемые вытяжки, электрические вентиляторы.

Что такое естественная вентиляция в доме?

Любая вентиляционная, или гравитационная система предназначается для организации качественного воздухообмена. Благодаря регулярному проветриванию происходит удаление отработанного воздуха (продуктов горения, запахов) и замещение его свежими массами. Принцип работы естественного вида вентиляции основан на разнице давления снаружи и внутри здания. А оно, в свою очередь, зависит от влажности воздуха, от температуры и силы ветра.

Теплые воздушные массы стремятся вверх, где большая разреженность. Чтобы организовать эффективную систему, необходимо обеспечить разницу давлений. Естественный воздухообмен «работает» просто:

1. В помещения воздух проникает через фрамуги, форточки, приоткрытые окна, зазоры в дверных и оконных конструкциях, или через приточные клапаны.
2. Затем массы самопроизвольно перемещаются по помещениям дома. Чтобы на пути воздуха не было никаких препятствий, между дверями и полом оставляют зазоры. Второй вариант, подходящий для дверных полотен и стен, — переточные вентиляционные решетки, или решетки РП, АП.
3. Потом отработанный воздух покидает дом, следуя на улицу через вентиляционные каналы, которые обычно располагаются в самых проблемных помещениях — в кухнях, ванных или в санузлах.

Элементы вытяжки хорошо знакомы жильцам многоквартирных домов. Это каналы, выходящие в вентиляционную шахту, и забранные решетками. В частном доме вытяжками системы могут стать отдушины, расположенные в стенах, воздуховоды-трубы (металл, пластик) и так далее. Отличие естественного типа вентиляции от принудительных систем одно: это отсутствие в ней электрических приборов. Простейшие «помощники» — вентиляторы, приточные и/или вытяжные.

Размеры продухов их размещение и численности

Руководствуясь пунктом 9.10 норматива СНиП 31-01-2003 (СП 54.13330.2011) «Здания жилые многоквартирные» общая площадь таких продушов должна быть 1/400 всей площади пола или техподвала. В местах, где возможно выделение радиоактивных газов, размеры продухов будут 1/100-1/150 от площади пола, (п.3.1. Руководство МГСН 2.02-97). При этом минимальная площадь всех продухов должна быть не менее 0,85 м², а одного – в пределах 0,05 м². Следует помнить, что большие вентиляционные отверстия требуют армирования, такие, например, как 300х300мм. Форма продухов может быть любая: прямоугольник, круг, квадрат, треугольник и т.д. Как правило, продухи выполняются в виде прямоугольника или квадрата, так как они смотрятся более эстетично, да и выполнение таких продухов не требует особой технологии. Продухи располагаются на одинаковом интервале друг от друга, при этом крайние продухи от углов фундамента должны располагаться на расстоянии не более 900мм. Вентиляционные отверстия обязательно располагать друг против друга, для лучшей вентиляции, а их количество должно быть четным.

Высота их расположения от уровня земли зависит от высоты фундамента, но располагаться они могут на высоте 300 мм и не ниже, во избежание затопления подпольного пространства талыми водами. Закон расположения такой: чем выше, тем лучше.

Расчет продухов

Давайте в качестве примеров рассмотрим два варианта расположения продухом, а также рассчитаем их количество.

Вариант 1

Исходные сведения:

Есть дом с фундаментом 5х6 м по внутренним стенам, построенный в г. Нижний Новгород. Исходя из величины минимального размера одного продуха 0,05м², принимаюем отверстия прямоугольного сечения 200х250 мм. Теперь следует продумать нужное количество таких отверстий и разместить их соответствующим образом.

Калькуляция

Рассчитаем площадь всех вентиляционных отверстий:

S=F/400=30/400=0.075м²,

где F — общая площадь подвального пространства.

Узнаем необходимое число продушин:

N=S/P=0,075/0,05=1,5=2шт,

где Р – площадь одного отверстия.

Исходя из полученных расчетов, следует организовать 4 продуха, чтобы не было не вентилируемых участков подпола. Почему не 2, а 4? А потому, что здесь вступает в силу еще одно правило, которое требует размещения таких отверстий на расстоянии не более 900 мм от каждого угла фундамента. Высота расположения от поверхности земли – 300мм.

Если жилье имеет внутренние перегородки с фундаментом, то такие отверстия должны быть во всех перемычках, связанных с фундаментом. Обычно, для перегородок монтируют столбчатый фундамент, если это деревянный дом. В таком случае будет организовано полное проветривание подпольного пространства.

Вариант 2

Исходные сведения:

Построен дом, в котором использован ленточный фундамента, разделяющий подпольное пространство на две равные части размерами 9х4 м. Предполагается выполнение продухов прямоугольной формы размерами 200х250 мм, что соответствует минимальному размеру. Дом находится в Иркутской области. Нужно рассчитать необходимое количество продухов и разместить их в нужных местах.

Калькуляция

Общая площадь вентиляционных отверстий:

S=(9х4+9х4)/100=72/100=0,72м².

В связи с тем, что в Иркутской области наблюдаются выбросы газа радона, в числителе поставлена цифра сто.

Нужное число продушин:

N1=S/p=0,72/0,05=14,4=15шт.

Из расчетов видно, что их количество достаточно большое и это может сказаться на надежности фундамента. Чтобы уменьшить их число, нужно увеличить начальные параметры продухов с 200х250мм до 250х300мм, то есть до 0,075м².

Исходя из нового заданного условия, опять рассчитываем число вентиляционных отверстий:

N2=S/р=0,72/0,075=9,6шт=10шт.

Берем за основу цифру 10 и делим ее на 2. После деления получается цифра 5 – это количество вентиляционных отверстий для каждой половины подпольного пространства. В фундаменте, под внутренней стеной обязательно нужно сделать 3 вентиляционных отверстия для полноценной вентиляции.

Рассчитать нужное количество и размер вентиляционных отверстий подполья можно и с помощью онлайн калькуляторов в сети Интернет.

Как делаются продухи на практике?

Многие застройщики частных домов не проводят никаких расчетов и продухи выполняют при заливке ленточного фундамент. В качестве опалубки используют обычные канализационные трубы диаметром 110 мм. Количество отверстий для проветривания рассчитываются примерно следующим образом: одно отверстие на 2-3 погонных метра фундамента.

Правильно ли это? Не совсем, но лучше так, чем вообще без продухов. Даже если вентиляционные отверстия небыли предусмотренные на этапе возведения фундамента, то бурить вам будут в последствии продухи не более 100 мм.

Принудительная вентиляция: особенности монтажа, плюсы и минусы

• для отдельных комнат, например, часто обособленно делается принудительная вентиляция в ванной, на кухне, в котельной;
• для нескольких помещений сразу;
• составленная из нескольких компонентов вентиляция.

Во всех случаях непременным является подключение системы к электросети, обеспечивающую работу оборудования.

Достоинства принудительной вентиляции

• работа системы не зависит от климатических условий, разности температур, давлений, поскольку движение воздушных масс обеспечивается вентиляторами;
• поступающий поток проходит очистку благодаря системе встроенных фильтров;
• потребитель имеет возможность самостоятельно регулировать интенсивность, учитывая климатические условия;
• при использовании дополнительного оборудования можно контролировать состав воздуха, его температуру, влажность в автоматическом режиме;
• осуществление воздухообмена во всем помещении.

Недостатки принудительной вентиляции

• высокая стоимость самих систем;
• рост оплаты счетов за электроэнергию;
• затраты на техническое обслуживание и эксплуатацию (замена фильтров, вышедших из строя блоков, узлов оборудования);
• необходимость предварительного проектирования;
• возможность развития вредных микроорганизмов внутри установок, которые могут представлять угрозу здоровью жильцов.

Методики расчетов параметров вентиляции

Точный расчет вентиляции в частном доме выполняется на специализированном программном обеспечении, для работы с которым надо как минимум знать в каком порядке и какие данные использовать. По этому для того чтобы сделать один раз и по уму, начинать нужно с разработки индивидуального проекта вентиляции частного дома.

Но наряду с такими расчетами, существуют методики простейших вычислений, которые дадут возможность примерно оценить необходимые параметры.

• По нормам потребления. Согласно СНиП, потребление воздуха одним человеком (Vнорм) примерно равняется 60 м³/час. Значит, чтобы рассчитать производительность вентиляции, используется формула V=Vнорм*N, где N – количество постоянно проживающих жильцов проблема этого подхода заключается в том, что жильцы могут находиться в разных помещениях или собираться в одном. По этой причине такой подход используют только при воздушном отоплении (воздушных климатических системах) с циркуляцией воздуха внутри дома и с подмесом свежего в указанных количествах.
• По кратности обновления воздуха (расчет по площади). Нормативы СНиП требуют, как минимум, однократного почасового обновления воздуха. Если при этом для комфортного самочувствия людей в помещении однократной циркуляции воздуха недостаточно, используют формулу V=K*S*H, где K – кратность воздухообмена, S – общая площадь частного дома, H – высота потолков. Показатель кратности варьируется от 1 до подход встречается наиболее часто, но связан со значительно большим объемом подаваемого в дом и удаляемого из него воздуха, чем при предыдущем случае.

Требования СНиП по кратности воздухообмена в таблице:

Составление схемы вентиляции для дома

Схема вентиляции составляется перед началом строительства дома или же перед началом капитального ремонта. Если это первый вариант, то для устройства веншахт выбирают внутренние стены дома, отделяющие котельную, кухню, ванную и туалет. Именно эти помещения более всего нуждаются в вентиляции.

Чтобы все правильно устроить и установить оборудование, нужно взять план дома. Если он двух или трехэтажный, то потребуется план каждого этажа (+)

На схеме нужно нанести вентиляционные каналы приточного и удаляемого воздуха, которые будут проходить сквозь комнаты. Следует обязательно указать, где будут располагаться приточные клапаны, вентиляторы, рекуператоры и прочее оборудование, которое предусмотрено в выбранной системе вентиляции.

Ориентируясь на составленную схему предстоит рассчитать мощность агрегатов для каждого помещения и подобрать диаметры вентиляционных труб.

Еще один важный момент – следует учитывать потребность каждого помещения в свежем воздухе в м3.

Согласно нормативам, различным помещениям требуется обеспечить разное количество свежего воздуха в час:

• для кухни – 60 м3 при электроплите и 90 м3 при газовой;
• для ванных комнат –25 м3 в час;
• при совмещенных санузлах – 50 м3;
• для кабинетов, детских комнат, гостиных – 3 м3 на 1 м2 площади.

Для котельных нужно прокладывать отдельный вентканал. Учитывая нормы, нужно рассчитать потребность в свежем воздухе и подобрать соответствующую мощность оборудования, которое способно обеспечить требующуюся скорость движения воздушного потока

Причем важно сделать запас на 30%, чтобы система не работала на пределе своих возможностей

Нормативные требования

Качество воздуха внутри жилых помещений регламентируется: СП 60.13330.2012 «Отопление, вентиляция и кондиционирование. Актуализированная редакция»; ГОСТ 30494-2011; СНиП 3.05.01-85» и другими нормативными документами.

Таблица норм обмена воздуха:

Помещение	Воздухообмен	Примечание
Жилые комнаты	Кратность обмена 0,35 ч-1, но не менее 30·м3/ч·чел.	Для расчета расхода воздуха (м3/ч) по кратности объем помещений следует определять по общей площади квартиры
3 м3/м2 жилых помещений, если общая площадь квартиры меньше 20 м2/чел.	Квартиры с плотными для воздуха ограждающими конструкциями требуют дополнительного притока воздуха для каминов (по расчету) и механических вытяжек
Столовая	60 м3/ч электрическая варочная панель	Разрешает поступление приточки из соседних комнат
90 м3/ч газовая варочная панель
Санитарная комната	25 м3/ч раздельный туалет и ванная	То же
50 м3/ч совмещенный туалет и ванная
Домашняя прачечная	Кратность воздухообмена 5 ч-1
Кладовка, большой шкаф для одежды	Кратность обмена воздухом 1 ч-1
Теплогенераторная	Кратность обмена воздухом 1 ч-1

Относительная влажность воздуха одно – или 2 этажных домов должна быть в районе 40-60%; температура жилых помещений +20-22С, бытовых + 18С. Когда комната не используется, кратность воздухообмена просто снижается на 15-50%.

Принудительные вытяжные системы

Вытяжная система вентиляции принудительного типа основана на тяге, которую создает дополнительное оборудование, размещенное в шахте, выводящей воздух.

Эффективная работа с требуемым КПД возможна лишь при наличии достаточного притока внешнего воздуха. Иначе вентилятор будет функционировать впустую. Самые популярные системы — приточно-вытяжные, дополненные механическим побуждением.

В таком комплексе воздухообмен будет полноценен во всех помещениях здания. В правильно спроектированной конструкции имеется баланс. Воздух устраняется из строения с такой же скоростью, как и поступает в него. Вытяжные каналы не испытывают перегрузки.

При создании системы учитывают следующие данные:

• размеры помещений(расчет требуемого объема воздуха);
• их назначение(от этого будет зависеть кратность воздухообмена);
• число сотрудников или жильцов(имеются нормативы на человека);
• параметры оборудования(здесь нужно будет учитывать характеристики всех элементов системы).

Нормой является замена всего воздуха на протяжении часа(кратность = 1).

На период зимы имеется проблема с необходимостью отопительных затрат на обогрев больших воздушных масс. Для снижения расходов применяют рекуператор, обеспечивающий отдачу тепла выходящим воздухом на теплообменник. Туда же поступают массы извне и нагреваются от этой же энергии. КПД таких устройств бывает 30-90 %.

Принцип действия теплообменника

Вытяжная вентиляционная система, снабженная рекуператором, может быть также оснащена калорифером. Это устройство дополнительно подогревает приточные массы водой, электричеством или охлаждает их водой, фреоном. Подобные установки занимают весьма мало места. С применением подобных систем кондиционирования можно идеализировать микроклимат в комнате.

Зачем нужна вентиляционная шахта

Вентиляционные системы подразделяются на три типа – приточные, естественные и приточно-вытяжные. Как правило, проект вентиляции выполняется параллельно с проектированием всех остальных коммуникаций. Если проект не был выполнен на стадии Pro, то в данном случае вытяжная труба при правильной организации позволит обеспечить эффективную вентиляцию.

Важно! Чтобы воздух циркулировал по каналу без нарушения направления и эффективности тяги, нельзя сужать канал, тем самым усиливая сопротивление воздуха. Канал монтируется вертикально и прямолинейно, максимально допустимое смещение с углом в 30о составляет 1-2 метра.. Самым эффективным вариантом для частного дома является приточная или приточно-вытяжная модель вентиляции

Первый вариант актуален для домов с квадратурой до 300 м., но при большей площади следует обустраивать приточно-вытяжную систему

Самым эффективным вариантом для частного дома является приточная или приточно-вытяжная модель вентиляции. Первый вариант актуален для домов с квадратурой до 300 м., но при большей площади следует обустраивать приточно-вытяжную систему.

Для того чтобы было ясно зачем вообще нужна вентиляция, мы рекомендуем ознакомиться со следующей таблицей:

Функциональность	Описание
Обновление воздушного объема в помещении	В замкнутом пространстве комнат и помещений при длительном нахождении человека и использовании бытовых приборов накапливаются: Углекислый газ, который является производной человеческого дыхания. Мелкодисперсная пыль. Микробы и болезнетворная флора. Запахи, которые при своем смешивании становятся неприятными для обоняния. Совокупно эти факторы могут стать причиной вреда для здоровья и дискомфорта при нахождении в доме. Качественная и высокоэффективная система вентиляции позволяет отводить отработанный воздух за пределы помещения, заменяя его свежим.
Препятствие для возникновения сырости	Регулярный воздухообмен также является эффективной профилактикой для скопления влажных паров, которые становятся причиной появления плесени, гниения мебели и фурнитуры. Кроме того, наличие влажности пагубно для здоровья. гниения.

Вентиляционные каналы проектируются и закладываются еще в период строительства дома. Они, как бы охватывают сетью все здание, обеспечивая поступление свежего воздуха.

В обязательном порядке вентиляционные каналы в частном доме обустраиваются в следующих помещениях:

• Санузел.
• Помещение, где установлен отопительный котел.
• Кухня.

Важно! На кухне должны быть обустроены 2 канала: один – вытяжной под механическим побуждением, а второй – для постоянной работы.

• Гаражное помещение.
• Хозяйственные помещения.
• Подвальные помещения.
• Чердак, в случае отсутствия окон.
• Погреб.

Если не побеспокоиться об обеспечении вентиляцией, то можно впоследствии наблюдать следующие проявления:

• Образование паровой испарины на окнах – эффект «плачущего окна».
• Нарастание плесени.
• Появление неприятного запаха, следов застывшего жира или копоти.
• Отсутствие комфортного микроклимата в помещении.

Если в доме обустроен газовый котел, то отсутствие эффективной вентиляционной системы создаст прецедент для разбирательств с газовой компанией.

Принцип работы систем вентиляции

Устройство вентканалов в частном доме или коттедже позволяет своевременно устранять неприятные запахи из помещений. Если экономить на обустройстве систем вентиляции, то периодически скапливающийся затхлый воздух может отрицательно повлиять на здоровье жильцов дома. Необходимо правильно выбрать, спроектировать и собрать вентиляционную систему, чтобы обеспечить достойную эксплуатацию частного жилья. Существующие типы вентиляционных систем основаны на следующих принципах циркуляции воздушных потоков:

• естественном;
• механическом;
• смешанном.

Применение способа естественной циркуляции не связано с установкой механизмов, позволяющих нагнетать воздушный поток. Используются пластиковые и металлические деревянные клапаны, заменой которым являются окна c микропроветриванием. Для удаления отработанного воздуха из помещений дома в стенах прокладываются вентшахты. Принудительная система вентканалов обеспечивается путем установки вентилятора в шахту. Устройство систем механического типа предполагает установку приточного оборудования, отвечающего за поступление чистого потока воздуха в необходимом объеме в каждое помещение дома.

Система должна обеспечивать вывод наружу отработанного воздушного потока. Этот способ установки вентканалов является более сложным, чем монтаж вентиляционной системы с естественной циркуляцией воздуха. Способ установки вентиляции смешанного типа связан с использованием механической и естественной системы вентилирования. Вывод из помещений дома отработанных воздушных масс происходит при установке механического оборудования.

Основные правила эксплуатации

Правильное расположение продухов и их защита заглушками, решетками или дверцами не дает жильцам дома гарантий о качественном проветривании

Не менее важно, научиться правильно пользоваться обустроенной системой вентиляции. Основными правилами ее эксплуатации являются:

1. Необходимость открытия продухов в теплое время года. Сухой и теплый воздух с улицы должен вытеснить образовавшуюся в подполье влагу. Но, не стоит забывать, что полезный эффект от такого проветривания можно получить только в теплые сухие дни. В период дождей и весеннего таяния снега «окна» должны быть закрытыми.
2. Необходимость закрытия зимой. В отапливаемом помещении, зимой «окна» закрывают из-за увеличения риска потери тепла. Но, из-за разницы температур в помещении и на улице, риск образования конденсата возрастает. Поэтому,следует систематически проветривать подвал или оставлять минимальное отверстие для легкой тяги.
3. Если продухи не были оборудованы решетками, заглушками или дверцами, зимой отверстия можно закрыть снегом. Для этого следует под опалубку накидать снежную горку, которая закроет собой продух.

Владельцам незащищенных продухов следует следить за температурой воздуха на улице. В Морозные дни, проблем не будет. Но, с наступлением весенней теплоты, снег начнет таять и затопит подвальное помещение дома. Следует своевременно отчистить от него внешнюю сторону дома.

Запомнить все правила эксплуатации системы вентиляции дома несложно. Главное, проводить сезонное открытие и закрытие продухов и следить за тем, чтобы в подвал не проникали «незваные гости». К тому же этот вопрос решается быстро, если сделанные отверстия будут прикрыты решетками.
