Можно ли сверлить вентиляционный короб и вносить изменения в конструкцию вентиляционной шахты?

Как вентилируются квартиры в панельных домах?

На практике часто происходит так, что проживание в новостройке не гарантирует то, что вентиляция там является качественной. Если сравнивать по этому показателю новые дома и дома, которые были построены несколько десятков лет назад, то особой разницы там не будет.

То есть, вентиляционная шахта в квартире присутствовать будет, но сам процесс в целом будет организован по бюджетному принципу. Только лишь в дорогих новостройках можно отметить наличие систем, выполненных в соответствии с новыми стандартами и с использованием новых материалов.

Циркуляция воздуха в доме может быть представлена в следующем виде:

  1. Естественный приток воздуха вместе с вытяжкой.
  2. Вентиляционные установки, которые обеспечивают принудительную циркуляцию воздуха.
  3. Сочетание естественной вентиляции и механических систем.

Панельные дома имеют только естественный обмен воздуха, также такой обмен имеют старые многоэтажные дома. Воздух поступает через старые деревянные окна или через каналы в стеклопакетах. Забор воздуха происходит через шахту, которая выходит на крышу.

То есть, свежий воздух, попадающий через окно, через некоторое время будет забираться шахтой за счет природной тяги. Подобные шахты обычно есть на кухне, в ванной и в туалете – если дать запрос «вентиляционная шахта в многоэтажном доме схема», то она именно так и будет выглядеть. Шахта перестанет выполнять свои функции, если на этапе строительства будут допущены серьезные ошибки, которые нарушат обмен воздуха. Отметить можно отсутствие просвета между дверным полотном и полом или установка глухих стеклопакетов.

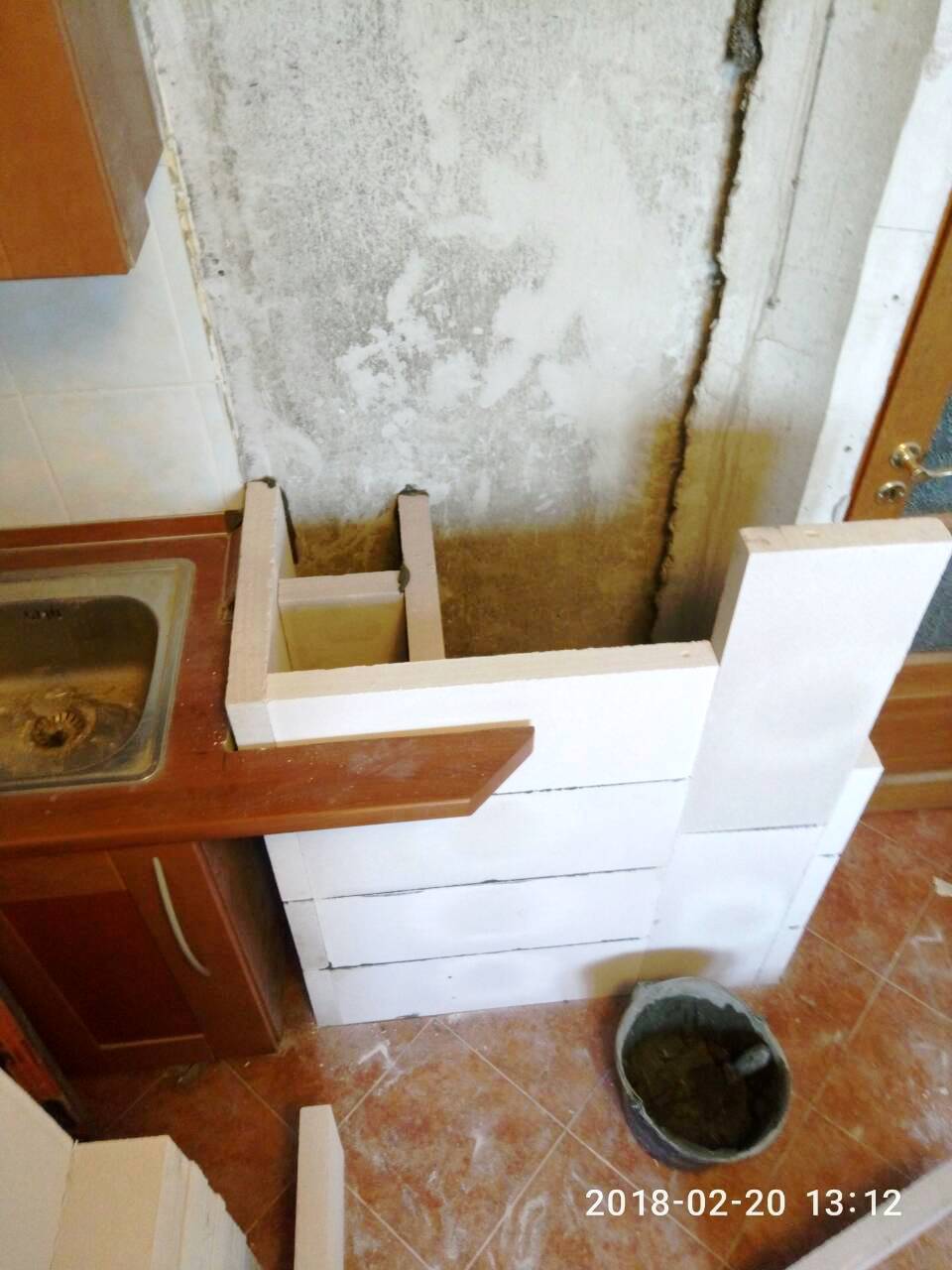

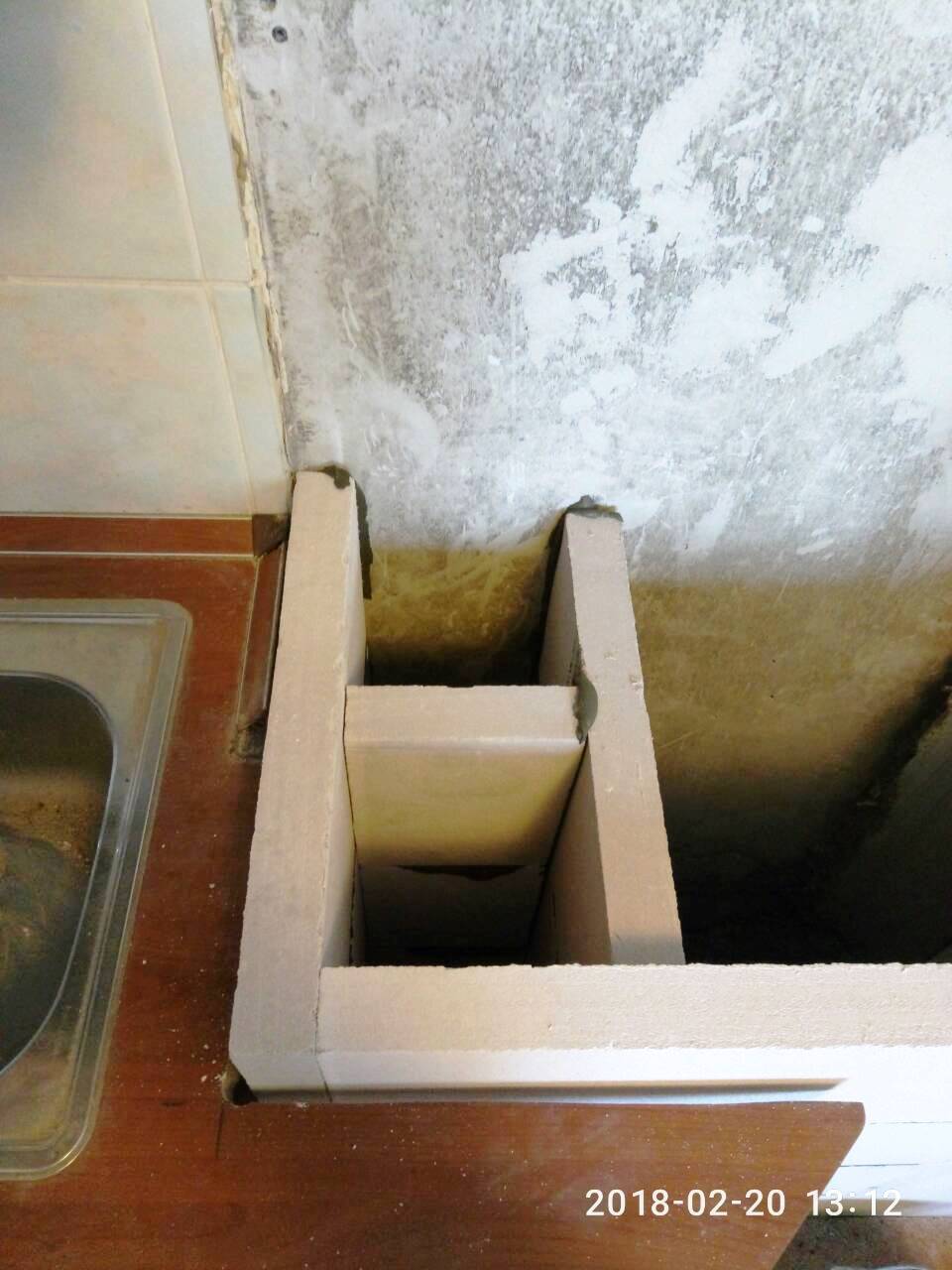

Восстановление воздуховода

Восстановления воздуховодовОчистка вентиляции в квартиреУстановка кухонной вытяжкиАКПРУ

Если после восстановления вентиляционного короба вы хотите продолжить ремонт всей кухни или квартиры, мы предлагаем широкий спектр наших услуг по ремонту и отделке вашего жилья.

С каждым годом требования к работам по восстановлению вентиляционного короба становятся жестче. В связи с этим наша организация проводит ремонт вент коробов с максимальным, практически 100% соблюдением ГОСТ и СНиП. Мы выдерживаем все размеры согласно первоначальному проекту.

Очень важно ! Каналы сателлиты (разгонные каналы) обязательно должны быть круглой, а не прямоугольной или другой произвольной формы. Диаметр каналов обязан быть строго 140 мм!. Любые отклонения от нормы будут рассмотрены проверяющими организациями как ненадлежащее восстановление вент

короба. Без соблюдения требуемых правил, будьте готовы к получению повторного предписания о неправильном восстановлении короба с требованием исправить допущенные ошибки. Внимательно изучите представление фото как нельзя и как нужно!

Любые отклонения от нормы будут рассмотрены проверяющими организациями как ненадлежащее восстановление вент. короба. Без соблюдения требуемых правил, будьте готовы к получению повторного предписания о неправильном восстановлении короба с требованием исправить допущенные ошибки. Внимательно изучите представление фото как нельзя и как нужно!

Желаем Вам сделать свой правильный выбор учитывая, что цена профессионального восстановления вентиляционного короба не отличается от цены за не правильное!

Так делать правильно!

В итоге получаем результат в соотоветствии с утвержденым первоначальным строительным проектом не игнорирующий требования ДЭЗ, РЭУ, БТИ, Управляющих компаний, мосжилинспекции и тд.

Выстроенный каркас вентиляционного короба вставляем металлические оцинкованные трубы диаметром 140мм предназначенные для монтажа вентиляционных систем (диаметр 140мм является проектным диаметром вентиляционных каналов).

Стандарты ГОСТ предъявляют жесткие требования к вентиляционным блокам. Они касаются как конструкции, так и технологии производства. Нормативные документы предусматривают формы и размеры характеристики прочности и толщину стенок.

Вид среза вентиляционных каналов диаметром 140мм круглой формы

Чертеж вентиляционного железобетонного блока ГОСТ 17079-88

Так делать не правильно!

Серии домов имещие каналы с круглым сечением: П-44,П-44т,И-760,И-491,П-42,П-43,П-44к,П-44м,П-3,П-4,П-3м,КОПЭ,КОПЭ-М-Парус,КОПЭ-Башня,||-57 и многие другие серии.

Фото домов перечисленых выше можно увидеть перейдя в раздел”фотографии домов имеющие разгонные каналы круглого сечения”.

Восстановление нарушенных после перепланировки воздуховодов в первоначальное состояние с соблюдением всех требующихся норм и правил ( ГОСТ, СНиП). После завершения работ по восстановлению, он готов для принятия вентиляционными службами города или района.

Выдается пакет документов для предоставления их в РЭУ, ДЕЗ, БТИ, суды, вентслужбы г. Москвы и другие инстанции, где они необходимы.

Правила утепления

Внутренняя термоизоляция не только предотвращает появление конденсата, но и значительно улучшает аэродинамические характеристики системы в целом, делая ее функционирование более эффективным. Кроме того, конструкцию можно утеплить снаружи — это необходимо для повышения рабочих параметров вентиляционного канала. Внешняя теплоизоляция системы имеет ряд преимуществ:

  • 1. Уменьшает теплоотдачу, что положительно действует на уровень тяги.
  • 2. Снижает шум и вибрации, сопровождающие работу системы.
  • 3. Минимизирует риск появления плесени и наледи из-за чрезмерной влажности.
  • 4. Риск возгорания сводится к минимуму.

Выбирать термоизоляционные материалы необходимо, учитывая определенные факторы. Некоторые из них:

  • 1. Габариты вентиляционной шахты на кровле, ее строение.
  • 2. Показатели проводимости тепла используемых материалов.
  • 3. Присутствие точки росы.
  • 4. Температурные различия между внутренней основой и строением комплекса вентиляции.

Следует обратить внимание, что на кирпичных системах не образуется конденсат, поэтому проводить их термоизоляцию совсем необязательно. Для внешнего утепления зачастую используются плиты для фасада на основе гипсошлака и так далее

Процесс состоит из нескольких этапов:

Процесс состоит из нескольких этапов:

  • 1. Сначала проводится подготовка поверхности — очистка, демонтаж слабых участков. Затем ее обрабатывают грунтовкой.
  • 2. Для крепления плит используется специальная клеящая смесь. С ее помощью выполняется окантовка и монтаж нашлепка.
  • 3. Затем устанавливают фасадные дюбеля. Это делают после полного отвердевания клеящей смеси.
  • 4. Установка укрепляющей основы, сделанной из клея и материалов на основе стеклоткани.
  • 5. После высыхания клея поверхности обрабатываются грунтовкой. Затем осуществляется отделка штукатуркой.

Варианты освещения кухонного потолка

Учитывая, что на кухне люди находятся часто, здесь собираются гости, решаются семейные проблемы, ключевым моментом в оформлении данного помещения является обустройство потолочной поверхности. Для ее выделения можно «поиграть» с освещением кухни.

Точечное освещение

Все кухонные светильники подразделяют по следующим характеристикам:

  • варианту подвеса;
  • числу встроенных ламп;
  • квалификации ламп;
  • направленности света;
  • числу плафонов.

При выборе осветительного прибора на кухню, не забудьте учесть следующие параметры:

  • площадь кухни;
  • высоту потолка;
  • форму кухни.

Проектируя кухонное потолочное освещение, учтите:

  • разновидности ламп;
  • виды осветительных приборов;
  • вариант потолочного покрытия.

Выбирая освещение для натяжного, гипсокартонного, кассетного вариантов, обратите внимание на встраиваемые точечные галогенные светильники. Они имеют высокий КПД, продолжительный эксплуатационный период, компактны, недорогие, яркость освещения. Освещение с помощью люстры

Освещение с помощью люстры

Среди отрицательных характеристик галогенных ламп можно назвать:

  • высокую теплоотдачу;
  • применение трансформатора;
  • невозможность прикасания голыми руками к лампе.

Для классических вариантов можно ограничиться одним подвесным светильником (люстрой), подобрав его в одном стиле с дизайном кухни.

Кухня: уменьшение воздуховода

Во время серьезного ремонта кухни и санузла квартиры обязательно возникает вопрос: что делать с воздуховодом?

Точнее, можно ли его ломать, уменьшать и пр. Причем бытует мнение, что такая модернизация не приведет к ухудшению вентиляции. Мы наверняка сможем вспомнить знакомых, соседей и других столь же «авторитетных» в строительном деле лиц, которые таким вот способом увеличили полезную площадь кухни на целых 0,3 м2. Особенно страдает вентиляционная система в домах серии П-44 и ее модификаций.

Прежде всего, давайте попытаемся разобраться, каков принцип действия вентиляционной системы.

Если разрезать вентиляционный короб поперек, можно обнаружить три канала: большой (примерно 30 х 60 см) и два поменьше (около 15 см). Большой канал — это общая вентиляционная шахта, которая проходит через все этажи здания вплоть до чердака.

Сквозь окошки в санузле и на кухне отработанный теплый воздух, содержащий полный набор «ароматов» нашей жизнедеятельности, сначала поступает в два маленьких канала, а затем, поднявшись по ним на высоту около 3 м, попадает в общую вентиляционную шахту. Это необходимо для того, чтобы отработанный воздух, а вместе с ним и запахи не просочились с нижних этажей на верхние. Кроме того, такое устройство вентиляционной шахты пре­пятствует попаданию, например, кухонного чада (при открытой форточке и плотно закрытой двери) через венти­ляционный ход в ванную и туапет, а оттуда — в остальные комнаты.

Теперь выясним, что же происходит после «модернизации» вентиляции разными «умельцами».

Обычно при этом оставляется небольшой кусок короба в расчете, что часть будет работать не хуже, чем целое. Итак, от длинного (по­чти трехметрового) канала остается малая часть (20—30 см), а общая вентиляционная шахта сужена более чем наполовину.

В результате поднимающийся снизу воздух фактически упирается в созданное препятствие, перед которым образуется зона повышенного давления. Часть воздушного потока по-прежнему устремляется вверх. Зато другая часть — в находящееся в непосредственной близости от этой зоны вентиляционное окошко нижней квартиры. Она-то в основном и страдает от последствий проведенной «модернизации». Более того, в летнее время неблагоприятная ситуация возникает еще на двух-трех нижних этажах.

Последствия срезки могут причинить и другие неудобства. Например, в квартире возникает повышенная влажность, особенно если в ней были установлены новые герметичные окна, а кто-то из соседей забрал часть вашего тепла, использовав центральное отопление для подогрева собственных полов или присоединенной лоджии. Как результат — на стенах вдруг появляется грибок или плесень.

Не надо забывать и об уровне содержания в квартире углекислого газа (СО2). Ведь каждый человек выделяет его в количестве 25—40 л/ч. При плохо работающей вытяжке концентрация СО2 способна превысить допустимый уровень (1 л/м3), а это, как и высокая этажность, не может не сказаться на здоровье жильцов. Так что вентиляция связана не только с комфортом.

Таким образом, приступая к ремонту в квартире многоэтажного дома, вы должны оценить вероятные последствия ваших действий для окружающих. Соседи, используя простые, но очень эффективные внесудебные методы, могут заставить восстановить снесенную часть короба. И стоить эта работа будет уже минимум в три раза дороже.

Подписывайтесь на наш Telegram каналЭксклюзивные посты каждую неделю

Подбор вентиляционных коробов

Перед началом сборки системы, исходя из типа и размера помещения, производят расчет необходимого количества воздуха, требуемого для транспортировки по каналам. Определяется скорость перемещения воздуха, допустимые значения которой составляют: от 1 до 5 м/с – в зависимости от типа вентиляционной системы.

Важно придерживаться указанных лимитов, чтобы не допустить шума и вибраций конструкции, а также подобрать оптимальный размер сечения по расчетной диаграмме. Основная задача организации процессов воздухообмена – избегать излишне длинной трассы и проектировать минимальное количество местных сопротивлений, чтобы облегчить тягу в системе

Основная задача организации процессов воздухообмена – избегать излишне длинной трассы и проектировать минимальное количество местных сопротивлений, чтобы облегчить тягу в системе.

Конструкция короба и его работа

Для того чтобы дом обеспечивался хорошей вентиляцией и кондиционированием, ему необходим специальный воздуховод. Обычно воздуховоды располагаются в кухне, ванной и коридоре. Внутреннее устройство короба состоит из трех каналов. Первый – это общая вентиляционная шахта, а второй и третий – воздуховоды. Обычно они работают на два разных помещения – ванную и кухню. Их функция заключается в обеспечении притока или оттока воздуха, содержащего различные примеси: пыль, грязь, копоть, влагу и т.д.

Вентиляционный короб с тремя каналами считается самым распространенным вариантом. Его основной канал – это шахта квадратной формы, размерами 300х600 мм. Шахта должны проходить через все этажи здания, захватывая подвальное и чердачное помещения. Во время ремонта на каком-нибудь участке, понадобится установка перегородки из влагостойкого и негорючего материала между самой шахтой и воздуховодами.

Вентиляционные каналы выглядят в виде рукавов с круглым или квадратным сечением. В ванной или кухне через вентиляционные окошки в воздуховоды поступают отработанные потоки воздуха. Если вентиляционные каналы функционируют правильно, то кухонный воздух, наполненный всевозможными запахами, не должен смешиваться с чистым воздухом из других комнат.

Что говорит закон о вмешательстве в вентсистему?

Как мы уже сказали, система вентиляции имеет ключевое значение для безопасного и комфортного проживания. А самое главное – она обычно общая для целой группы помещений. Поэтому указанные инженерные коммуникации следует беречь и заботиться об их работоспособности и эффективности.

Но на практике все по-другому. К примеру, некоторым жильцам зачастую мешают вентиляционные короба. Им кажется, что эта конструкция занимает их драгоценные сантиметры, которых и так немного.

Любой вентиляционный короб является частью единой общедомовой системы вентиляции, обеспечивающей отвод вредных веществ, влаги, как минимум из нескольких квартир

В результате многие доморощенные «самоделкины» пытаются извлечь из венткоробов какую-либо пользу. Для чего и сверлят вентиляционную шахту, даже не задумываясь о том, можно ли это делать и безопасны ли такие действия.

Такая процедура, приносящая вред вентсистеме, выполняется не для развлечения, а с целью:

  • разместить какие-то предметы (к примеру, картины, другие предметы декора, вешалки, турники);
  • провести через канал системы вентиляции провода – например, есть место для установки стиральной машинки, но между ним и розеткой находиться вентиляционный короб, который можно просто обойти, но многие умельцы почему-то сверлят конструкцию заводят туда тонкую пластиковую трубку, через которую прокладывают провода и с их помощью обеспечивают подключение машинки к электросетям;
  • уменьшить размер вентиляционного короба и т. д.

При выполнении перечисленных выше незаконных операций не учитывается, что конструкция короба далеко не силовая. То есть она не предназначена справляться с какими-то существенными нагрузками, включая вибрации при том же сверлении. К примеру, зачастую венткороба представляют собой самонесущую конструкцию, которая воспринимает нагрузку только от своего веса и не рассчитана на какие-либо вертикальные нагрузки.

Именно таким способом пользуются для создания вентиляционных шахт в зданиях, построенных согласно требований проекта П-44. А ведь это самая большая серия жилых панельных домов.

На фото изображен многоквартирный дом, построенный по проекту П-44. Такие здания хорошо знакомы москвичам, жителям других регионов. Так как это самые распространенные панельные дома в России. А их особенность в том, что венткороба там представляют собой самонесущую конструкцию, которую от падения поддерживают только стены. Поэтому нарушить целостность и снизить эффективность вентсистемы достаточно просто

Поэтому при сверлении отверстия повреждается конструкция венткороба, что приводит к его ослаблению и осадке. В результате чего провода, трубы, незаконно проложенные через короба, нередко повреждаются. И, чтобы избежать этого, опытные нарушители делают отверстия овальной формы. И все бы было хорошо, но даже одно сделанное дополнительное отверстие вполне может привести к трещинам, другим неприятностям.

А учитывая то, что сегодня на вентиляционные системы зачастую воздействует гораздо большая фактическая нагрузка, чем расчетная (сказывается использование вентиляторов, вытяжек), то все может обернуться крупными проблемами. К примеру, отверстия, трещины и даже тонкие трубки для проводов внутри могут привести к образованию зоны повышенного давления.

В результате чего возникнет обратная тяга, а это значит, что:

  • из жилья не будут удаляться вредные вещества (например, угарный газ), влага, неприятные запахи;
  • дополнительно в помещение может попадать все, перечисленное в первом пункте, из других квартир.

Кроме того, от действий нарушителя и обратной тяги могут пострадать не только жильцы этой квартиры, но и соседи.

Изменение конструкции вентиляционного короба может негативно повлиять на здоровье самого нарушителя, членов его семьи. А самое главное, что от незаконной перепланировки страдают соседи

Но самое плохое даже не в том, что может произойти конфликт с другими жильцами, представителями управляющей компании или местной жилищной инспекции. Своими действиями нарушитель спровоцирует на такие же действия других безответственных граждан, пользующихся той же системой вентиляции. Что чревато появлением разобранных участков воздуховодов, трещин, разрушений и прочего.

Результат плачевный – из-за неэффективности систем вентиляции страдают жители тысяч российских многоэтажек. При этом из-за указанной причины ежегодно происходят десятки трагедий в зданиях, оборудованных газовыми приборами. Подробнее о требованиях к вентиляции в помещениях с газовыми плитами мы писали здесь.

Вентиляционная шахта в многоэтажном доме схема

Если же рассматривать схемы, при которых отработанный воздух будет собираться на чердаке, то их также нельзя назвать идеальными. Для использования подобной схемы требуется наличие чердака. И в обоих случаях есть свои существенные минуса.

Наличие общего коллектора создает дополнительное сопротивление тяге, а если вентиляционная шахта в многоэтажном доме отдает воздух на чердак, то там будут накапливаться неприятные запахи. В новых домах забор воздуха происходит через специальную установку, которая ставиться в подвале. Очищенный воздух будет подаваться во все квартиры, а когда он загрязниться, то вытяжной вентилятор заберет его.

Можно ли сносить вентиляционный короб в квартире?

Вентиляционный короб в квартире часто кажется простым выступом в стене, который можно просто снести, а на его бывшем месте организовать новое пространство. К сожалению, такие решения всегда заканчиваются плохо. Чтобы избежать недоразумений, мы сразу хотим ответить на вопрос «можно ли сносить вентиляционный короб?»

Наш ответ: если рассматривать данный вопрос с точки зрения строительных норм и правил и с точки зрения перспективы согласования этой перепланировки, то однозначно сносить вентиляционный короб нельзя.

Вентиляционный короб в многоквартирном доме – это общедомовая коммуникация, предназначенная выполнить функцию вентиляции в жилых квартирах.

Если вы планируете переделать квартиру, но вам мешает вентиляционный короб, то прежде чем его вырезать, внимательно изучите условия его ликвидации. Часто на вентиляционные коробы покушаются дизайнеры. Прежде, чем вы утвердите дизайн-проект, попросите дизайнера оценить последствия удаления вентиляционного короба и только после этого принимайте решение. Если вы не уверены в словах дизайнера, обратитесь в специальную организацию, занимающуюся перепланировкой. Консультанты дают полную бесплатную консультацию по любому вопросу, касающегося согласования перепланировки.

Почему вентиляционный короб сносить нельзя?

  • Это несогласуемая перепланировка. Основная и прямая причина, по которой решение о сносе отрицательное, это то, что вентиляционный короб сносить нельзя, в противном случае это будет незаконная перепланировка.
  • Вентиляционный короб – не ваша собственность. Ликвидируя вентиляционный короб, вы нарушаете границы чужой собственности. Этот факт делает вас бесправным в отношении этого участка квартиры: вы никогда не сможете согласовать перепланировку в своей квартире в таком виде.

Вентиляционный короб – это общедомовая коммуникация, состоящая из воздуховода, который обеспечивает жильцам нормальную вентиляцию. Если вы его срезаете, то одновременно вы перекрываете кислород вашим соседям.

А это застой воздуха, который вызывает появление плесени и других вредоносных грибков и бактерий. А это, в свою очередь, причина появления аллергии, одышки и других неприятных заболеваний у детей и взрослых.

вентиляционный короб на кухне

Кто может обнаружить снос вентиляционного короба?

Конечно, рано или поздно, отсутствие вентиляционного короба обнаруживают специалисты. Среди них могут быть техник БТИ, инспектор Мосжилинспекции, инженер по обследованию зданий. Вы также самостоятельно можете обнаружить отсутствие вентиляционного короба.

Для того что бы понять и определить, снесен ли вентиляционный короб, вам потребуется поэтажный план БТИ. На нем всегда отражен короб, его размеры вычерчены в масштабе. Таким образом, вы можете измерить вентиляционной короб линейкой и путем несложных расчетов определить размер вашего короба и его наличие в квартире.

Нормативная база

Согласно 508 постановлению Правительства Москвы запрещается любое воздействие на вентиляционный короб. Запрещены:

10.5. Ликвидация, уменьшение сечения каналов естественной вентиляции, демонтаж вентиляционных коробов (частично или полностью) и технических коробов.

Куда обращаться, если в вашем доме снесен вентиляционный короб?

Жалобы на то, что есть проблемы с вентиляцией, принимает управляющая компания. Если она не реагирует, то следующий этап, куда можно обратиться, это Мосжилинспекция.

Если все ваши жалобы «утонули» в бездне, а компетентные службы не отвечают, то стоит написать в мэрию, местному депутату или в Москонтроль.

Многие службы принимают обращения от граждан в режиме онлайн на сайте. Вы можете оставить заявку или жалобу, не выходя из дома.

снос вентиляционного короба

Рекомендации

В случае если вы решили сделать ремонт с перепланировкой, лучше десять раз подумайте, сносить или оставлять вентиляционный короб. Во избежание проблем, мы рекомендуем не изменять параметры вентиляционного короба. В случае если у вас квартира с демонтированным или частично демонтированным коробом, рекомендуем его восстановить.

Согласовать демонтаж вентиляционного короба невозможно!

О проблемах, которые может получить собственник, не согласовав перепланировку, мы детально рассказали в статье «Почему нужно согласовывать перепланировку?»

Правильная и асимметричная форма вентиляционного короба: секреты дизайна

Воплощая дизайн кухни с вентиляционным коробом, важно учитывать его форму. Описание видов отражено в таблице

Прежде чем приниматься за ремонт и разрабатывать с коробом, нужно изучить все особенности этого предмета.

Обычно в помещениях встречается два вида вентиляционных коробов.

ФормаОписание
ПрямоугольнаяДля оформления подойдет мозаика, плитка, полностью совпадающая с общим интерьером. С каждой стороны устанавливается рабочая поверхность. Выходит целостный образ.
НеправильнаяСамостоятельно придайте форму прямоугольника, используя кожух. Последний можно создать из фанеры или гипсокартона. Для отделки выбирайте привлекательные материалы вроде кирпича, плитки.
