Виды вентиляционных труб: подробный сравнительный обзор труб для вентиляции

Выбор необходимой конструкции

Приобретая трубы для вентиляции , нужно учитывать то, что они должны иметь диаметр меньший, чем отверстие самой вытяжки. Если пренебречь этим правилом, то уровень шума при работе такой системы будет гораздо выше, а также увеличится нагрузка на мотор и вследствие этого продуктивность работы системы снизится.

Стоит учесть и то, что 1 поворот трубы для вытяжки на 90° снижает функциональные характеристики системы на 10%. Если сгиб превышает размер прямого угла, то это может повлечь за собой полный сбой в работе конструкции из-за того, что будет нарушен отток воздуха.

Чтобы справиться с обратной тягой, в конструкции предусматривается установка  клапана, который регулирует поток воздуха и предотвращает его циркуляцию в противоположном направлении. Для обеспечения правильной работы поворотная ось монтируется в вертикальной плоскости.  Отвод воздуха, как правило, производится через крышу или стену. Разрешается применять комбинированную решётку, в которой есть отверстия для обычного вентилирования.

По техническим правилам оптимальная длина воздуховода — 3 м. Каждый последующий метр снижает работоспособность конструкции на 10–15%.

Выход вентканала должен располагаться вертикально, для этого трубу часто выводят через крышу

Разновидности венттруб

Промышленность выпускает воздуховоды нескольких видов:

  • круглые;
  • прямоугольные.

Труба для вентиляции устанавливается в приточную систему и с вытяжкой, когда создается принудительный и естественный вид тяги.

Важным моментом при покупке изделий является диаметр вентиляционной трубы. Сегодня стандартизовано 22 диаметра круглых изделий. Диаметры находятся в диапазоне 100–2000 мм.

Если наружный размер изделия превышает 500 мм, его считают особо крупным. Нормативами разрешается строительство прямых магистралей начиная с 2,5 метра. Общая длина прямого участка не должна превышать 6 метров.

Производство вентиляционных труб реализуется из целого листа металла. Продольный шов образуется спирально-навивным методом, когда накручивается стальная лента, так называемые штрипсы.

Стоимость круглого воздуховода всегда меньше стоимости прямоугольных изделий, так как их масса намного меньше.

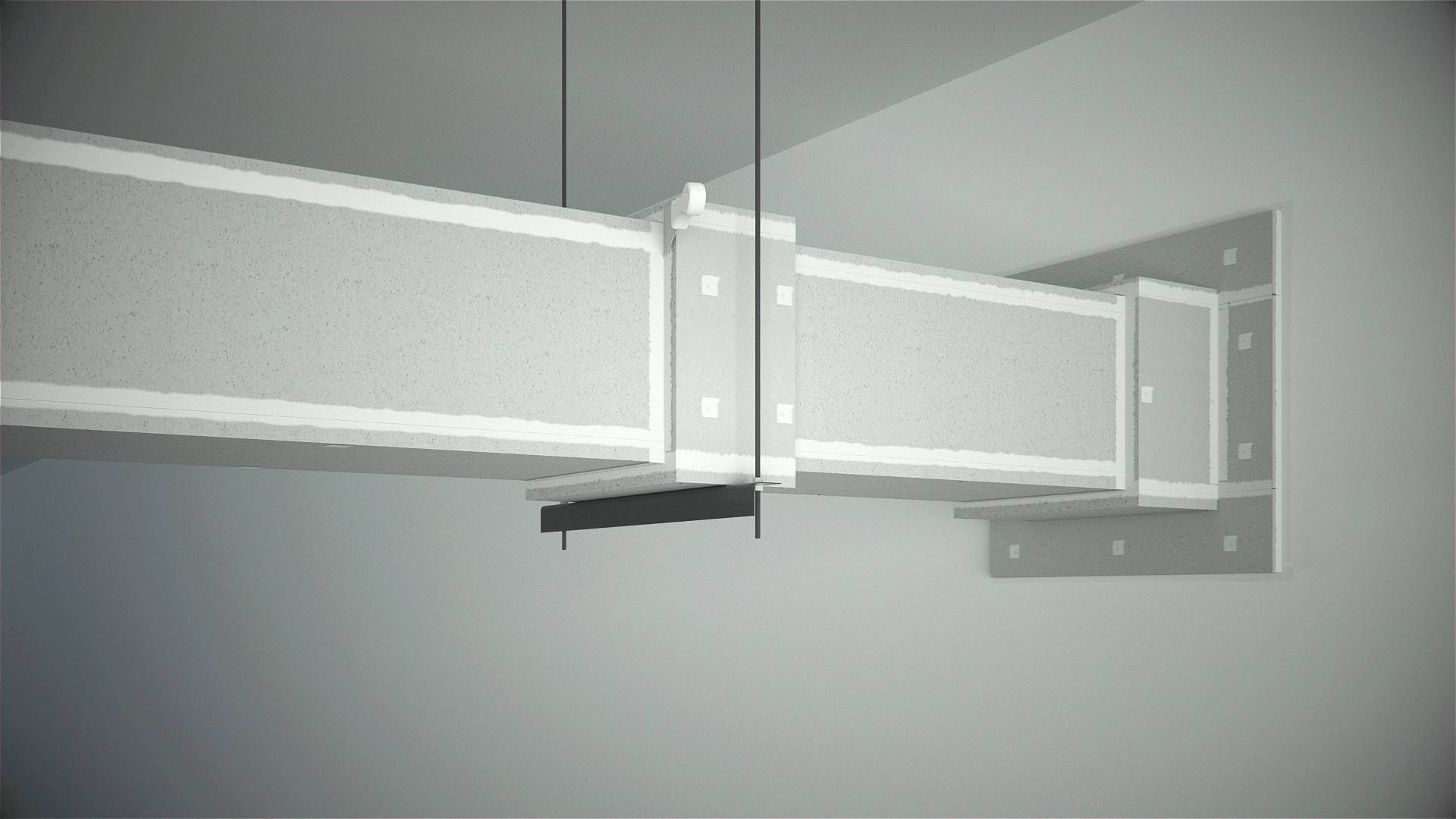

Прямоугольная труба для вытяжки выпускается нескольких стандартных размеров:

  • 100х150 мм;
  • 1600х2000 мм.

На всех изделиях выдерживается 50 мм шаг. Магистральные участки разрешается делать прямыми, но не превышающими 2,5 метра. Чтобы соединять разные участки воздуховода в местах поворотов и изгибов, промышленность выпускает фасонные детали для вентиляционных систем, имеющих определенные диаметры и разнообразные формы.

Такие прямоугольные воздуховоды изготавливаются из листовой стали, причем листы могут быть оцинкованными или черновыми. Для сборки применяются также металлические уголки, полученные методом штампования.

Очень важным преимуществом такой прямоугольной конструкции считается возможность менять конфигурации трубок, не нарушая при этом их пропускную способность. Это дает возможность смонтировать вентиляцию в зданиях, где очень низко расположены потолки или в других особо сложных условиях.

Форма такого изделия, его сечение находятся в прямой зависимости от вида помещения и его габаритов. Если комната имеет небольшую площадь и довольно низкие потолки, более приемлемыми считаются плоские вентиляционные трубы для вытяжки прямоугольного типа.

Конечно, аэродинамические характеристики круглых изделий намного выше прямоугольных. Но имеющиеся площади диктуют свои условия. В прямоугольных трубах углы становятся источником сопротивления. Они являются причиной появления большого шума, из-за них падает скорость воздушного потока. Чтобы погасить все эти негативные явления, вентиляцию из прямоугольных труб обязательно изолируют.

Когда монтируется промышленная вентиляция, ставятся изделия только круглого сечения, у которых большая пропускная способность.

Полиэфирная ткань

К достоинствам таких венттруб можно отнести:

  • небольшой вес;
  • легкую транспортировку;
  • простой монтаж.

Подобная вентиляция отличается малым весом, поэтому специально для нее не нужно устанавливать особые кронштейны для крепления к стене. Трубы соединяются обыкновенной молнией, вшитой в конец каждого участка.

В тканевых изделиях никогда не появляется конденсат. Поэтому они не требуют утепления.

Из вышесказанного становится ясно, что любые виды изделий сильно отличаются друг от друга. Каждая из них отличается своими положительными и отрицательными характеристиками. Но их объединяет только разнообразие размеров:

  • круглые и пластиковые – 32–1250 мм;
  • металлические – 50–1500 мм;

Внешняя вентиляция в частном доме

Внешняя вентиляции канализационной системы по внешней стене дома

Вентиляция канализации с выводом трубы за пределы строения является прямой альтернативой вентиляционной системе внутреннего типа. Обычно, внешняя вентиляция монтируется в уже эксплуатируемых частных домах с соблюдением норм и правил безопасности.

По внешней стене дома

Вентиляционная труба выводится через несущую стену при помощи специального короба, который монтируется в месте сопряжения. Далее, используется отвод с углом 90 для поворота труба вертикально вверх.

Для фиксации трубы к стене применяются специальные опорные кронштейны. Шаг установки не более 2 м. Верхняя часть трубы должна быть выше минимального уровня кровли.

В качестве фановой трубы используются пластиковые изделия с сечением 110 мм. При установке требуется соблюдать минимальное расстояние от окон (не менее 4 м) и других прилегающих конструкций.

Вентиляция септика

Схема вентиляции септика при помощи вытяжной трубы и приточных каналов

Очистные устройства и септики устанавливаются за пределами строения на расстоянии от 5 до 20 м. Это гарантирует, что неприятных запах и вредные газы не буду проникать внутрь жилого строения.

Вентиляция септика продумывается на этапе проектировки конструкции, так как процесс «переработки» отходов происходит только при наличии достаточного уровня кислорода.

В большинстве случаев монтируется система на основе фановой трубы, которая подсоединяется к септику и обеспечивает тягу для выхода неприятного запаха, а также предотвращает образование вакуума при большом объеме сбрасываемых нечистот.

Помимо фановой трубы, монтируется приточная вентиляция, состоящая из нескольких труб, которые располагаются в непосредственно близости от очистного устройства на высоте 50–100 см от поверхности земли.

По забору

Монтаж фановой вытяжной трубы по забору или ограждению мало чем отличается от его крепления на стенах дома. Единственная разница — вентиляционная труба будет удалена от дома и для прокладки коммуникаций потребуется дополнительный материал.

Крепление трубы к забору зависит от его конструкции. Для монолитных ограждений подойдут опорные металлические кронштейны, которые фиксируются на опоры при помощи дюбелей. Для крепления трубы к забору из профнастила может потребоваться сварочный аппарат.

Правильный расчет диаметра сечения воздуховода

При естественной вентиляции, без использования механических приборов, правильно рассчитать диаметр воздуховода просто. Для этого необходимо знать площадь помещения и сечение вентиляционного отверстия. Например:

  • В частном доме на 1 м2 площади требуется 5,4 см2 сечения воздуховода.
  • В гаражном помещении на 1 м2 актуально 17,6 см2 сечения вентканала.

Если комната площадью 30 м2, то приобретается воздуховод с диаметром поперечного сечения 162 см2. Аналогично просчитывается вентиляция трубы в гараже или производственном помещении

Важно знать, что для нормального воздухообмена монтируют две трубы, желательно одной длины. При расчете диаметра сечения вентканала стоит также учитывать длину трубы и использование вентиляторов для притока воздуха

Доводы «за» и «против»

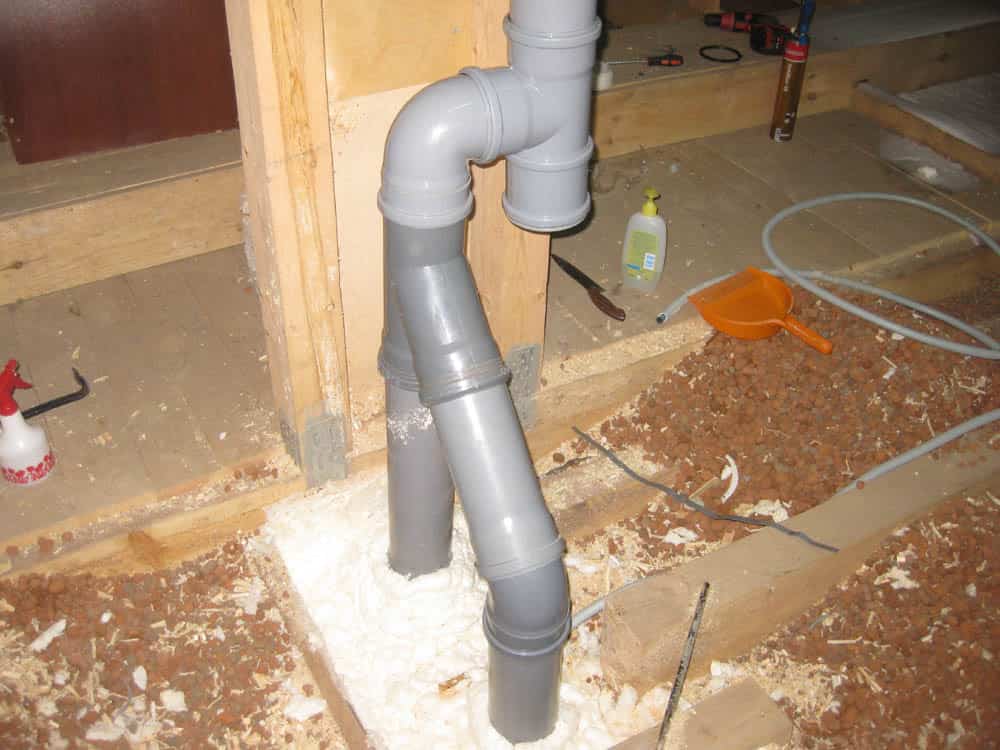

Можно ли использовать канализационные трубы для вентиляции? Этот вопрос интересует многих владельцев частных домов. Однозначного ответа на него нет, хотя обсуждение началось с первых дней появления пластиковых элементов в продаже. Сторонники этой идеи приводят вполне здравые доводы — изделия могут обеспечить достаточный приток или вытяжку, монтаж прост, есть все необходимые комплектующие и крепеж. Аргументы противников более скудные — утверждается, что винил и другие виды пластмассы выделяют ядовитые газы. Споры ведутся уже не первое десятилетие, но вопрос — можно ли сделать вентиляцию из канализационных труб? — так и не разрешен. Принципиальных доводов против такого варианта не найдено. Неприятие новых идей часто лежит в психологической плоскости. Многие люди просто не могут допустить альтернативных вариантов использования пластиковых труб канализации.

Однако, пока специалисты ломают копья, некоторые владельцы частных домов попробовали собрать вентиляцию такого типа. Оказалось, что использовать пластиковые трубы для канализации в вентиляцию можно. Тем более, что производители гарантируют полное отсутствие вредных выделений из материала. Если сомнения в качестве материала не покидают, можно выбрать компромисс. Делается только вытяжка из канализационных труб, которая удаляет не только отработанный воздух, но и собственные выделения. Приток свежего воздуха обеспечивается за счет неплотностей ограждающих конструкций.

Классификация по материалам

Воздухопроводы для оборудования вытяжной системы делают из различных материалов. Чтобы определить, какой из них лучше выбрать для конкретного случая, нужно изучить характеристики всех представленных на рынке агрегатов.

Конструкции из пластика

На сегодняшний день наиболее востребованными считаются пластиковые воздуховоды для кухонной вытяжки. Они бывают круглыми и прямоугольными. Последние выглядят довольно эстетично и аккуратно. В свою очередь монтаж круглых изделий осуществляется проще и быстрее (в подобных ситуациях не требуется использовать переходники, чтобы соединить воздухопровод с вытяжкой). Основные достоинства изделий из пластика:

  • устойчивость к ржавчине;
  • простота сборки;
  • низкая стоимость;
  • гладкая внутренняя поверхность минимизирует риск накопления жировых и прочих загрязнений;
  • малый вес, благодаря которому гораздо проще осуществить монтаж;
  • отсутствие шумов во время работы вытяжки.

Стальные и алюминиевые агрегаты

На втором месте в рейтинге популярности находятся изделия из алюминия. Из этого материала также производят конструкции для оборудования вентиляционной системы. Основные преимущества:

  • алюминий является простым и универсальным материалом;
  • изделия стоят дешево;
  • быстрый и простой монтаж;
  • конструкции устойчивы к воздействию высоких температур.

Однако алюминиевые воздухопроводы, как и любые другие изделия, имеют ряд недостатков. Некоторые из них:

  • Материал имеет высокую теплопроводность. В комнате, где установлен воздуховод из алюминия, часто наблюдается скопление конденсата.
  • Непрезентабельный внешний вид. Зачастую подобные агрегаты скрывают в кухонных шкафчиках или маскируют с помощью специальных коробов.
  • Алюминий не отличается высокой прочностью, из-за механического воздействия может подвергаться деформациям.

Нередко можно встретить стальные воздухопроводы. В большинстве случаев для изготовления подобных конструкций применяется оцинковка или нержавейка. Если говорить о применении в домашних условиях, здесь хорошо показали себя оцинкованные изделия

Однако важно отметить, что подобные агрегаты уже не пользуются популярностью, как раньше. С каждым годом воздуховоды из стали становятся менее востребованными

Основные достоинства подобных моделей:

  • Относительная дешевизна.
  • Ровная основа, которая не препятствует прохождению потоков воздуха. Кроме того, в гладких изделиях не скапливаются пылевые отложения и нагар.
  • Изделия из стали не подвергаются деформациям под высокотемпературным воздействием. Помимо этого, в окружающую среду не выделяются вредные вещества.

Некоторые минусы:

  • для крепления на стенах требуются максимально устойчивые и надежные элементы фиксации;
  • для сборки нестандартного воздуховода потребуется дополнительно резать металлические трубы;
  • большой вес (особенно по сравнению с пластмассовыми конструкциями), поэтому самостоятельно провести монтаж не получится;
  • для герметизации каналов потребуется использование специальных средств;
  • в процессе эксплуатации ощущается сильный шум.

https://youtube.com/watch?v=ndeW8PSlgJY

Пластиковые вентиляционные трубы

пластик – современное и экономичное решение

Металл и пластик – это два основных конкурента на рынке вентиляционных труб. Какие трубы лучше для вентиляции: металлические или пластиковые? Ответ зависит от особенностей воздушной среды и требований проекта.

Пластиковые жесткие и гибкие вентиляционные трубы изготавливаются из следующих видов полимеров:

  • ПВХ или поливинилхлорид;
  • полипропилен;
  • ПВДФ или фторопласт;
  • полиуретан или ППУ.

Среди владельцев небольших коттеджей и квартир наиболее популярны ПВХ трубы для вентиляции, как самые недорогие, удобные в монтаже и простые в использовании. Они защищены от разрушения ультрафиолетом и обладают достаточным рабочим диапазоном температур (от 0 до +80 градусов).

Пластиковые и ПВХ вентиляционные трубы имеют еще ряд преимуществ:

  • конструкция идеально герметична;
  • аэродинамический гул в системе не превышает санитарные нормы;
  • ПВХ трубы для вентиляции дешевле полиэтиленовых и металлических аналогов;
  • аккуратны и хорошо смотрятся в интерьере;
  • широкий выбор форм и размеров сечений позволяет добиться необходимых параметров системы;
  • множество пластиковых элементов позволяют собрать магистраль любой формы;
  • безопасны для здоровья людей, не выделяют вредные вещества.

полипропиленовые трубы могут быть очень больших размеров

Полиэтиленовые трубы для вентиляции производятся с антистатической защитой. В отличии от ПВХ, полиэтиленовые трубы для вентиляции можно эксплуатировать при температурах -40 до +80 градусов. Полиэтиленовые трубы для вентиляции с защитой от ультрафиолета содержат черную сажу, поэтому отличить их можно по цвету.

Полипропиленовые трубы выдерживают контакт с агрессивными средами и влагой, температуру от +1 до 98 градусов Цельсия. Для специального использования разработаны негорючие и антистатические модели. При отрицательных температурах материал становится ломким, поэтому используется только в теплых помещениях.

Самые крепкие и устойчивые к воздействию агрессивной среды трубы производятся из фторопласта (ПВДФ). Их устанавливают на приток и отвод воздуха, они выдерживают контакт с парами большинством щелочей и кислот, температуру -40 до +140 градусов. Поэтому такие воздуховоды устанавливают для транспортировки воздушных масс, содержащих наиболее агрессивные компоненты.

Особенности и правила установки вентиляционных систем

Установка естественной вентиляции. Монтаж системы такого типа должен проходить по техническим нормам и ему предшествуют все необходимые расчёты, выбор материалов и их разметка. Установка вентиляции без плана будущей конструкции — рискованное дело.

Вначале производится крепление элементов специальными комплектующими. Затем производится установка решёток и дефлекторов. Специальные приточные клапаны выполняют функцию притока необходимого объёма воздуха. На заключительных этапах по сбору конструкции монтируются вентиляторы в решётках вентиляционных каналов. Такие устройства функционируют на выдув.

При плохом проветривании помещений можно добавить в конструкцию обратный клапан, который будет направлять большее количество воздуха.

Установка принудительной вентиляции. Такой вариант конструкции идеально подходит для загородных частных домов с большим количеством комнат и для помещений, в которых коэффициент влажности выше нормы.

Монтаж принудительной вентиляции включает в себя такие этапы:

  1. Вначале проводится работа по установке блока приточно-вытяжной конструкции. Располагается этот элемент чаще всего в тёплом и сухом, изолированном от нежелательных воздействий, месте. Для этого отлично может подойти чердак.
  2. Дальше к блоку прикрепляются воздуховоды. Производится установка воздухозаборника. Его нужно располагать так, чтобы промежуток между ним и трубами составлял не менее 10 метров.
  3. Затем происходит объединение блока с воздуховодами (как правило, для этого используют гофрированные трубы).
  4. В конце осуществляется теплоизоляция системы, монтаж решёток на воздуховоды и установка различных приборов, которые будут следить за работой сети.

Система вентиляции включает немало элементов, каждый из которых должен быть выбран и установлен правильно. Только в этом случае конструкция будет выполнять свои функции и обеспечивать комфортные условия в помещении.

Способы вентиляции помещений

Вентиляционная система может быть 2 типов: естественная и механическая (принудительная). Обе должны обеспечивать выполнение 2 условий:

  • удаление отработанного воздуха, содержащего углекислый газ, водяные пары и т.д.;
  • обеспечение притока чистого воздуха.

Естественный

В случае естественной вентиляции воздух перемещается по помещению за счет разной плотности потоков. Они достигаются из-за различий в температурах. Теплый воздух поднимается, т.к. он менее плотный и более легкий. Холодный уличный поток тяжелее, поэтому он опускается. Чаще всего такой тип вентиляции применяется в жилых помещениях, где достаточно несколько раз в день проветривать комнату.

Естественная вентиляция происходит за счет разной плотности воздуха.

У естественного типа есть преимущества и недостатки:

  1. Положительные стороны: система работает сама благодаря физическим законам. Нет потребности устанавливать дополнительное оборудование и энергоносители.
  2. Отрицательные стороны: тяжело спрогнозировать воздухообмен. Многие факторы зависят от природы и не поддаются контролю.

Принудительный

Движение воздушных потоков обеспечивается с помощью специального оборудования – вентиляторов. Перемещение масс осуществляется по каналам. Технические характеристики системы подбираются исходя из назначений помещения. Вентиляторы либо встраиваются в тело канала, либо устанавливаются на крышу.

Преимущества и недостатки:

  1. Положительные стороны: появляется возможность регулировать и контролировать мощность и направление воздушных потоков. Система может функционировать автономно. В пределах помещения можно создать зоны с разными физическими показателями. Исключается наличие сквозняков.
  2. Отрицательные стороны: принудительная система сложна в монтаже и обслуживании. Это обуславливает наличие специалистов во время установки и периодического контроля при эксплуатации. Кроме того, вентиляторы обладают большой мощностью, что сказывается на себестоимости и платы за содержание помещения.

Принудительное движение воздуха обеспечивается вентиляторами.

Различия по технологии изготовления

Продается только три варианта исполнения:

  • Прямошовные. Подобная конструкция изготавливается из цельного металлического листа, при этом его длине не должна быть меньше 1.25 метров. Концы соединяются при помощи сварки. Для прямоугольной формы характерно наличие дополнительного шва, который придает жесткость, располагается на сгибе.
  • Существуют и другой вариант – спирально-сварные. Они изготавливаются из длинной металлической ленты, которая скручивается внахлест и соединяется сваркой.
  • Спирально-навивные. В этом случае применяется лента, выполненная из оцинкованной стали. Ее ширина не должна быть менее 13 см.

Из какого материала изготавливаются?

Сегодня доступно как минимум 4 популярных материала, которые определяют область применения. Кроме того, каждый отличается ценой и сроком службы. Так большинство производителей выпускают модели из следующих материалов:

  • Оцинкованная сталь. Подобный вариант отличается хорошей защитой от коррозии и не восприимчив к некоторым химическим веществам. Обладает высокой стойкостью к влажности. Поэтому подойдет для установки в ванных комнатах, банях, бассейнах и т.д.
  • Нержавеющая сталь. Продукт способен выдерживать температуры до 500 градусов. Поэтому основная сфера использования – производственные предприятия, например, воздуховод из нержавейки активно используется в металлургии.
  • Полимерные изделия легкие и обладают низкой себестоимостью. Они практичны в использовании, так как без проблем переносят влажный климат и щелочные среды. Однако их следует использовать аккуратно, так как они не способны функционировать при высоких температурах, отчего начинают плавиться. Механические повреждения также способны вывести модель из строя.
  • Металлопластик. Это вариант представляет собой комбинацию металлических и полимерных устройств. Красивый внешний вид позволяет установить их под любой современный интерьер. Технические характеристики ничем не хуже оцинкованной стали. Однако присутствует и недостаток – высокая стоимость.

Устройство вентиляционных каналов

Выбор длины и сечения:

  • трубы для камина из нержавейки подбирают таким образом, чтобы каминная труба имела сечение канала не менее 16 кв.см.
  • Сторона канала должна быть не менее 10 см. Зачастую подбирают трубы по стандарту 14*14 см, при этом длина такого канал может составлять 3 м.
  • При большем сечении (14х27 см), длина канал должна быть меньше (2 м).

Все расчеты и нюансы вентиляционной системы необходимо провести заранее. Так как в процессе работ внести правки в «проект» практически невозможно. Практика показала, что длина вентиляционных каналов различных комнат, находящихся на одном уровне должна быть практически равной. Если каналы будут иметь большую разницу в длине, то это может серьезно ухудшить эффективность работы вентиляции. Поэтому следует помнить, что длинная фановая труба на крыше будет иметь большую силу тяги и при падении притока воздуха, в более коротком канале значительно снизится сила вытяжки. Такая ситуация нередко может возникнуть в каналах домов с ограниченным поступлением воздуха снаружи (прочтите: «Дымоходы и вентканалы, правила эксплуатации»).

Формы и размеры

Среди всего большого разнообразия можно выделить следующие основные формы:

  • Изделия с круглым сечением;
  • Изделия с прямоугольным сечением;
  • Изделия нестандартной формы, то есть комбинированные, обрезанные, усеченные и так далее.

Все трубы с круглым сечением имеют следующие преимущества:

  • Отсутствуют выступающие части. Это дает возможность прокладывать систему вентиляции на меньших площадях;
  • Возможность использовать более тонкий слой изолирующего слоя, что снижает материальные затраты при монтаже.
  • Низкий уровень загрязнения, отличная работа в самых разных условиях.

Плохая работа системы вентиляции может быть связана только с неправильно выполненной изоляцией.

Вентиляционные трубы с круглым сечением

Все элементы с круглым сечением могут быть двух видов:

  • Прямошовные;
  • Спирально-навивные.

Самой главной особенностью и преимуществом спирально-навивных труб можно назвать технологию производства, которая обуславливает конструкцию изделия: лента наматывается спиралью, то есть каждый следующий виток частично перекрывает предыдущий. Это позволяет изготавливать трубы для вентиляции практически любой длины, чего не скажешь про прямошовные изделия.

Такие элементы обладают большой жесткостью, и, следовательно, большим запасом прочности.

Стыковка отельных элементов осуществляется при помощи фланцев, между которыми необходимо использовать уплотнитель.

В качестве уплотнителя может выступать:

  • Асбестовый шнур;
  • Резина;
  • Картон.

Изделия с квадратным сечением имеют такие преимущества:

  • Отлично «встраиваются» в интерьер и экстерьер здания;
  • Большая пропускная способность, если сравнивать с круглыми трубами.

Квадратная вентиляционная труба

Считается, что квадратные элементы имеют более эстетичный вид и более гармонично смотрятся, как на крыше в частном или многоквартирном доме, так и внутри них.

В том случае, когда вентиляционная труба используется на крыше, требуется наличие изолятора.

Делаются они, в большинстве своем, из стали, покрытой слоем цинка. Трубы для вентиляции такого типа обладают одной особенностью своего крепления: в том случае, когда толщина шва имеет показатель не больше 1,5 мм, все соединения делают фланцевыми, а если же эта цифра выше, то трубы между собой просто сваривают.

Гибкие и жесткие изделия

Существует множество различных видов воздуховодов для вытяжки на кухне. Например, все изделия можно классифицировать по материалам, из которых они изготовлены. От этого качества напрямую зависит конечная стоимость продукции, а также ее эксплуатационные характеристики. Однако это далеко не единственный фактор, по которому разделяют воздухопроводы.

Все виды конструкции делятся на 2 типа:

  1. Гибкие — можно размещать под различными углами. При необходимости их допустимо сжимать или растягивать (конечно же, в пределах разумного). Однако следует учитывать, что слабо вытянутый воздуховод гораздо лучше сопротивляется воздушным потокам. Это способствует снижению эффективности вентиляционной системы в целом. Подобные конструкции зачастую производят из алюминия. Основной недостаток заключается в том, что специалисты не советуют делать гофрокороб длиной более 3 м. Это обусловлено тем, что каждый лишний метр будет снижать производительность системы на 10%.
  2. Жесткие конструкции характеризуются простотой сборки. Кроме того, внутренняя поверхность таких изделий гладкая и ровная. Цена на эти модели гораздо выше, однако их положительные свойства оправдывают стоимость.
