Ротационные турбины для принудительной вытяжки
К недостатком роторных турбин можно отнести то, что они не работают при безветренной погоде и продолжают вращаться, когда в этом нет необходимости – в межотопительный период. Часто используются для вентиляционных устройств.
Дымососы или дымовые вентиляторы

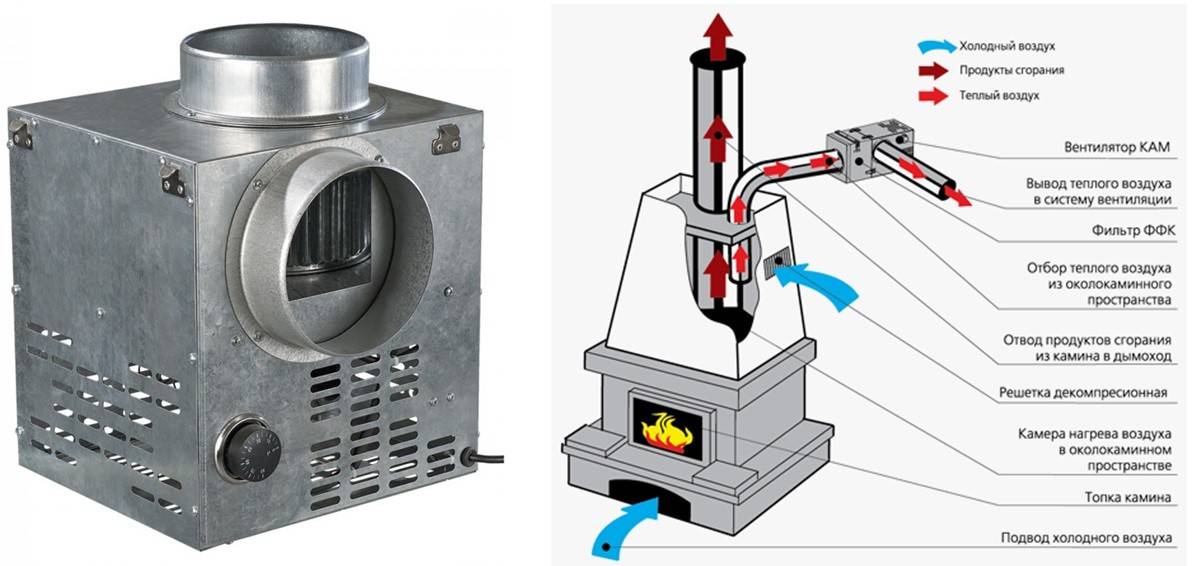

Дымовой вентилятор представляет собой электродвигатель с питанием от сети 220 вольт с крыльчаткой. Он предназначен для создания дополнительной тяги принудительно внутри дымовых каналов от камина с уменьшенным сечением.
Сейчас появились новые модели дымососа в соединении с турбовентом. В таком агрегате он работает при отсутствии ветра, а когда ветер поднимается вновь, дымосос отключается. Когда скорость ветра недостаточна или он отсутствует, вентилятор включается и создает необходимую тягу принудительно.
Высокотемпературные вентиляторы для дымохода легко выдерживают разогрев печных газов до температуры 600 градусов.
Дефлекторы
Дымоходный дефлектор представляет собой устройство, действующее с использование законов аэродинамики. При обтекании воздушными потоками корпуса дефлектора создается разрежение воздуха над устьем дымохода, за счет чего принудительно усиливается вытяжка.
Что просто, то совершенно. Это утверждение полностью касается именно дефлекторов. Боковой горизонтальный ветер и поток воздуха, отражаемый от поверхности крыши, усиливают тягу дымового канала. Дефлекторы препятствуют опрокидыванию тяги от сильного ветра, выполняя роль дымоотсоса для дымохода но при безветренной погоде они не работают.
Первоначально дефлекторы разрабатывались для вентиляционных систем, но затем стали с успехом применяться и в качестве усилителей тяги в дымоходных вытяжках. Изделия из нержавеющей стали противостоят коррозии и успешно противостоят высоким температурам печных газов.
При отсутствии ветра дефлекторы работают как колпаки, снижая тягу дымохода.
Зонты, дымники и колпаки для принудительной вытяжки
Дымовые зонты, колпаки с обвесами из сетки от мусора, грибки и прочие надстройки над дымовыми трубами являются предметом творчества кузнецов и жестянщиков. Безусловно, они успешно справляются с защитными функциями для дымохода, предотвращая засорение мусором. Но любое из таких устройств становится препятствием для выхода из дымохода горячих газов и, при определенных условиях, особенно в безветренную погоду, снижают величину тяги и могут быть одной из причин ее опрокидывания.
Как сделать принудительную вытяжку собственноручно
Большинство флюгарок и дефлекторов можно выполнить самостоятельно, используя листовую сталь и обычный крепеж. Порядок расчета для привязки к размерам трубы и чертежи этих изделий изобильно представлены интернетом. Для изготовления своими руками не требуется специальный инструмент или приспособления, и достаточно среднего уровня владения слесарными навыками.
Советы и рекомендации
Из изложенного можно сделать однозначный вывод: не всякое устройство приемлемо для улучшения тяги в дымоходе. При принятии решения о способе улучшения тяги нужно придерживаться следующих правил.
Обследовать дымоход с целью установления причин недостаточной тяги. Таковыми могут быть:
1. Засорение стенок дымохода большим количеством сажи.
2. Излишнее количество поворотов дымохода (допускается один поворот и не более двух колен). Возможно, понадобится его вынос наружу и монтаж пристенного варианта. Также при этом допустимо применение дымоходного вентилятора.
3. Неправильное возвышение оголовка над коньком крыши, в результате чего тяга «зажимается» воздушными потоками.
4. Высота дымохода. Расстояние от топки до верхнего конца не должно быть менее 5 метров.
5. Отсутствие вблизи дома деревьев, преграждающих поток ветра.
Только убедившись, что такие препятствия отсутствуют, можно принимать решение об установке устройства для создания принудительной тяги.
Улучшить тягу в дымоходе котла может установка круглого вкладыша внутрь квадратной или прямоугольной трубы. Такие изделия выпускаются целенаправленно и их можно приобрести на строительном рынке. Если полученного сечения будет недостаточно для хорошей тяги, внутрь можно установить канальный дымосос для круглого дымохода подходящего диаметра.
В качестве дымоотсоса для дымохода печи нежелательно использовать дефлекторы, если по климату бывает много безветренных дней. При этом флюгарки как минимум не препятствую выходу дыма естественной тягой.
Смотреть видео
https://youtube.com/watch?v=Y9qfc4kiMh4
Для любого случая будет эффективен термостойкий вентилятор для дымохода, установленный в его канале.
Какой должен быть диаметр дымохода для печи?
Размер печной трубы можно рассчитать несколькими способами. Самый простой – определение сечения дымохода в зависимости от размеров топочного отсека. Расход твердого топлива определяется по этой характеристике, а исходя из этих данных можно определить объем отработанных газов.
Если у вас открытый вид топки и дымоход изготовлен из стальной круглой трубы – эти величины должны находиться в пропорции 10 к 1. Для примера – габариты топочной камеры 50/40. Такая печь должна оборудоваться дымоходом, сечением 180 мм.
Если изготавливаем трубу из кирпича, ее внутренний размер должен превышать размер дверцы зольника или поддувала в полтора раза. Минимальный размер квадратной полости для удаления газов – 140/140 мм.
Обзоры популярных вентиляторов
MMOTORS JSC BO VO 90/25 T (+150°C)
Прекрасный вентилятор круглой формы, используемый для прерывистой или долгосрочной работы. Его производительность 60 м3/ч, при мощности в 16 Вт. Изделие имеет класс защиты IP44. Посадочный диаметр составляет 9,9 см, а глубина – 2,5 см. Вентилятор выдает 2,5 тыс. оборотов. Изделие можно устанавливать в каналах с небольшой длиной. Благодаря малошумному электрическому двигателю, который имеет двойно-капсулированные шариковые подшипники, устройство сможет работать целых 30 тыс. часов. При этом вентилятор можно монтировать как в вертикальном, так и в горизонтальном положении. Корпус состоит из алюминиевого сплава, что быстро охлаждается и выдерживает температуру до 150 градусов. Гарантия – 3 года. Стоимость – около 38$.
MMOTORS JSC BA VA 9/2 T (+150)
В отличие от предыдущего варианта, вентилятор имеет квадратную форму, что касается параметров, то они практически ничем не отличаются. Мощность – все те же 16 Вт, производительность, класс защиты, обороты и другие показатели такие же. А вот посадочный диаметр – 9,3х9,3, при глубине в 2,5 см. Гарантия – 3 года, стоимость – 38,5$.
MMotors ВOК 150/120 (+150°C)
Вентилятор тоже используется для дымохода круглого сечения. Она намного мощнее предыдущих вариантов. При мощности в 18 Вт, устройство имеет производительность в 240 м3/ч. Посадочный диаметр – 12 см. Класс защиты IP44.
Модель имеет разное сечение вдоль оси вентилятора, что позволяет адаптировать его к обычным воздуховодам. Материал термоустойчивый, а двигатель прослужит 30 тыс. часов работы. Гарантия от производителя – 3 года. Стоимость – 90$. Купив такой вытяжной вентилятор на трубу дымохода, можно забыть о слабой тяге.
Простые способы увеличить тягу
Полностью поменять камин в крайнем случае. Начать стоит с более простых методов.
Для начала старый дымоход необходимо очистить от копоти и грязи. Используйте для этого специальные проволочные щетки.
Если на этапе строительства воздуховоды и труба не были утеплены, это стоит сделать. Горячие газы удаляются более эффективно, чем охлажденные. Также необходимо исключить конвективные токи внутри дымохода, когда воздух спускается по холодной стене, мешая восходящим потокам.
Еще один эффективный способ увеличить тягу – уменьшить количество изгибов в системе дымохода. Частичная реконструкция дымохода обходится дешевле, чем полная замена системы.
Популярный способ увеличения тяги дымохода – установка дефлектора. Ветер становится подспорьем и не создает порывов обратной тяги
Также можно использовать вращающуюся турбину. Во время ветра турбина вращает крыльчатку, что создает дополнительный вакуум на выходе из дымохода.
Не менее действенный способ увеличения тяги – увеличение высоты дымохода. Скорость движения газов и, как следствие, производительность системы в целом зависит от высоты дымохода.
Мы рассмотрели пассивные способы увеличения тяги. Но есть еще один действенный метод, о котором речь пойдет ниже.
Что делать при возникновении обратной тяги
Для обозначения такого явления придуман специальный термин — опрокидывание тяги. Он полностью соответствует сути физического явления возникновения потока воздуха в обратном направлении. В результате продукты сгорания поступают через топку в помещение.
Перед каждым запуском теплового агрегата нужно проверить направление и силу тяги доступными средствами.
При опрокидывании тяги дымовые газы меняют направление своего движения и начинают выходить в помещение
Это позволит избежать неприятных явлений, когда дым начнёт поступать в помещение.
Причины опрокидывания тяги
Анализируя обстоятельства возникновения обратной тяги, следует разделить их на две категории:
- требующие кардинального вмешательства в работу отопительного агрегата и системы отведения дыма;
- временно возникающие обстоятельства, которые можно легко устранить собственными руками.
Говоря о первой группе причин, нужно указать на следующие моменты:
- Конструкционные недостатки системы удаления печных газов — недостаточное сечение дымохода, наличие излишних поворотов в нём, неправильная высота трубы над крышей по отношению к коньку. Способ устранения единственный — исправление инженерных недостатков дымохода.
Засорение дымоходного канала. В нём может скопиться мусор, если не установлена защита в виде оголовка, или образоваться большой слой сажи, если очистка и профилактические мероприятия по обслуживанию дымохода своевременно не выполнялись.
- Наличие вблизи дома высоких деревьев или вновь возведённых строений. В таких случаях чаще всего требуется наращивание дымохода.
- Ошибочные решения при организации вентиляционной системы помещения с отопительным агрегатом. Для выявления таких недостатков нужна подробная диагностика для принятия правильного решения по её реконструкции.
Временное опрокидывание тяги может возникать из-за:
- Установления прохладной погоды. При этом охлаждается дымовая труба и столб воздуха в ней. Тяжёлый воздух оказывает давление, препятствующее нормальной тяге.
- Длительного простоя отопительного агрегата, в результате чего внутри дымоходного канала накопился холодный воздух.
Устранение временных причин возможно несколькими способами:
Прогрев воздуха в дымовой трубе. Для этого можно сжечь внутри топки несколько листов газетной бумаги, в результате чего тяга может восстановиться. Если это мероприятия окажется неэффективным, можно воспользоваться феном или тепловентилятором для этой же цели.

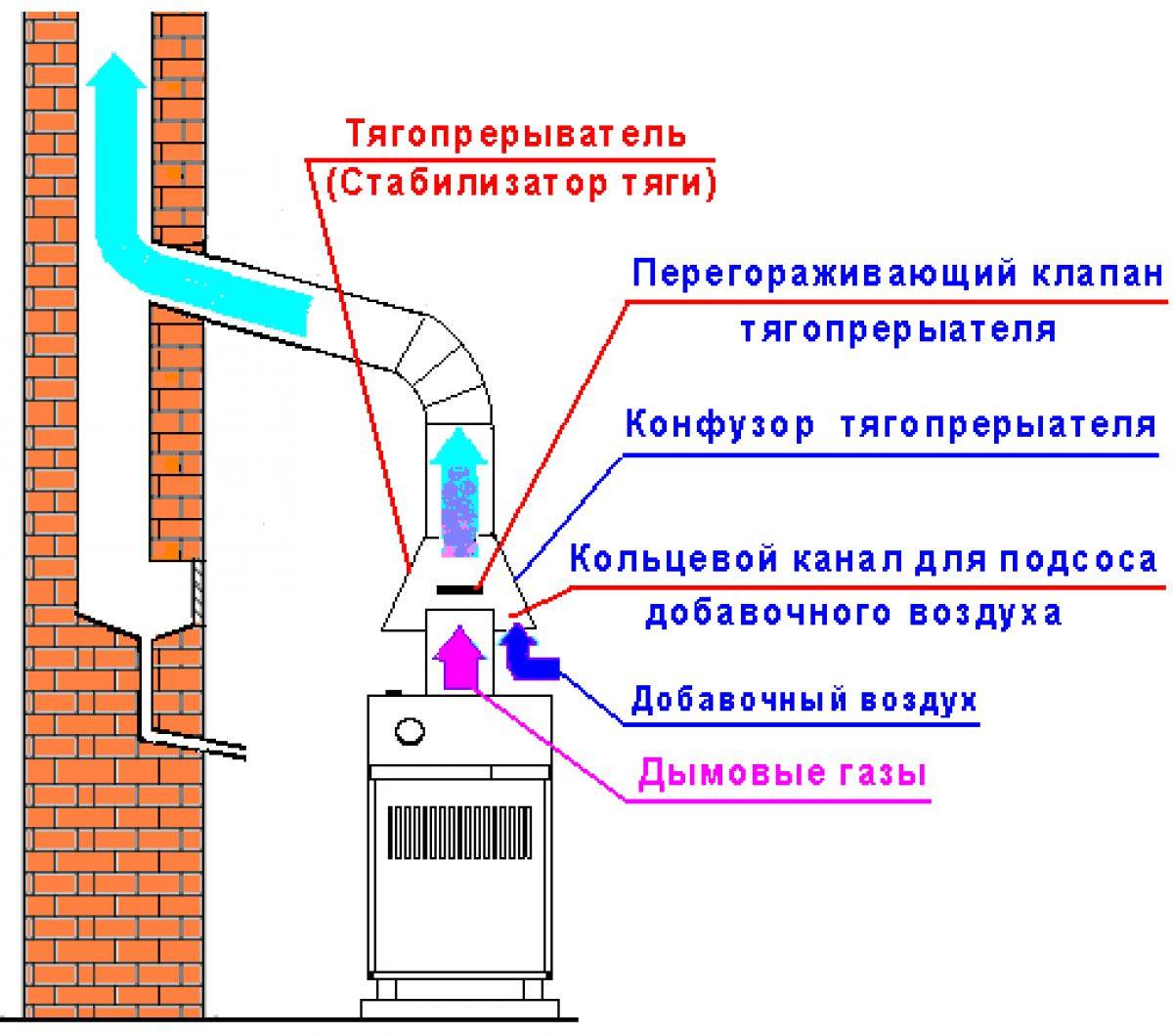

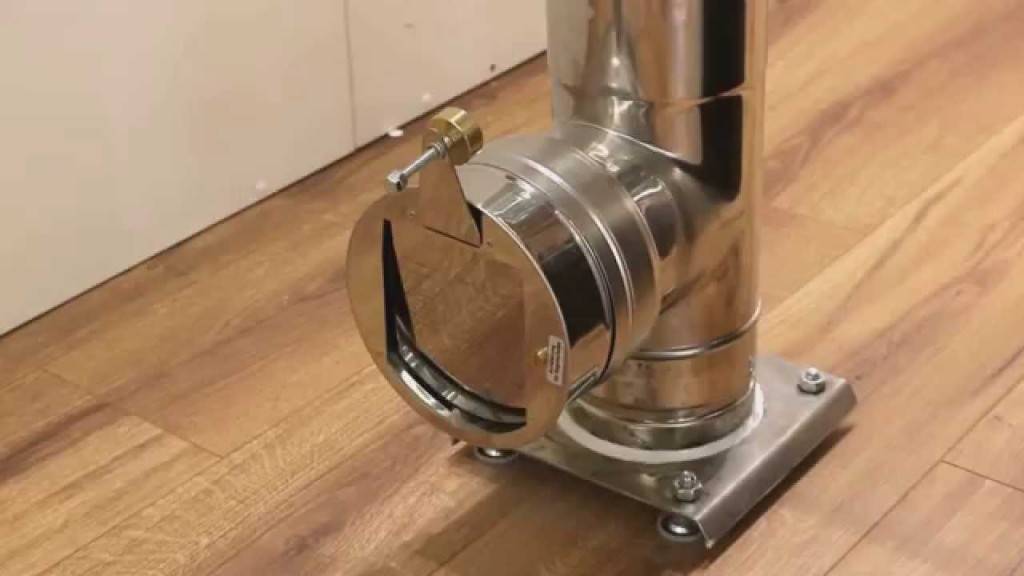

- Использование устройства стабилизации тяги.
Перед первым розжигом печи после длительного простоя нужно закрыть все двери и окна, устраняя сквозняки.
Чтобы избежать засорения дымохода сажей, рекомендуется применять некоторые профилактические мероприятия. Среди них:
- Периодически сжигать в топке картофельные очистки. Их нужно заготавливать заранее и обязательно просушивать. По накоплении 1,5–2,0 кг очисток их сжигают в конце сгорания закладки дров. Крахмал размягчает налёт сажи, и она отслаивается от стенок дымохода, частично опадая в топку, частично вылетая в дымовую трубу.
- С той же целью можно сжигать скорлупу грецких орехов или осиновые дрова. Они сгорают при высокой температуре, способствуя выгоранию сажи на стенках дымохода. Этот способ не рекомендуется применять при накоплении сажи толстым слоем, потому что её горение может привести к пожару.
- Закладывать в топку специально выпускаемые составы для очистки труб, действие которых основано как на термическом, так и на химическом принципе.
Изготовление устройств для усиления тяги своими руками
Хорошо, когда у человека есть деньги и он может приобрести себе несколько насадок на дымоход, но как быть, когда возможностей достать современный механизм нет, однако, в гараже имеются инструменты и несколько металлических пластин? Ответ простой – сконструировать самостоятельно.
Из инструментов вам понадобятся: угольник, ножницы по металлу, рулетка, молоток, плоскогубцы, дрель, саморезы (15 мм), оцинкованный лист металла с толщиной 0,3-0,5 мм и несколько подручных материалов для крепления и старый вентилятор, точнее, его лопасти.
Начертить макет устройств для усиления тяги
Первое, что нужно сделать – это начертить макет будущего устройства. Чертежи схем можно найти в интернете. После точного перенесения размеров на лист из оцинкованной стали выполняются такие действия в строгой последовательности:
- При помощи болгарки или ножниц по металлу вырезаются основные детали флюгера;
- Составляющие элементы флюгера собираются по схеме в строгой последовательности и закрепляются при помощи заклепок или саморезов;
- Дальше необходимо закрепить оба конуса (в большинстве схем этот пункт пропускается, поскольку «мастера» считают, что его можно проигнорировать). На самом деле, этот пункт крайне не рекомендуется игнорировать, чтобы не провоцировать разрывы конусов при сильном ветре;
- Теперь осталось надеть на устройство крепежные элементы и вентилятор. При помощи крепежных элементов устройство крепится к основанию дымоотвода. Вентилятор же выполняет функцию усиления тяги.
На этом этапе изготовление флюгера считается оконченным, осталось только прикрепить его к дымоходу. Крепится он при помощи саморезов или заклепок. Помните, что это устройств нуждается в регулярном уходе: время от времени его необходимо чистить от сажи и скопившегося конденсата, если не хотите, чтобы накопившаяся влага попадала на гидроизоляционный слой внутри трубы.
Способы устранения неполадок
Если вы констатировали неполадки с тягой, то, конечно, их нужно как можно быстрее устранить.
Выбор средств для борьбы с плохой или обратной тягой зависит от причин, приведших к анормальной работе дымохода.
Чистка трубы
Один из распространённых методов улучшения тяги — чистка трубы. Топливо, сгорая в печи, выделяет различные субстанции, которые оседают на внутренней поверхности дымохода. Сажа хорошо прилипает к трубам, если они неровные или изогнуты.
При проведении работ не забывайте о мерах безопасности
Как почистить дымоход, чтобы появилась хорошая тяга?
Прежде всего, действуя чисто механически. Каналы дымохода можно сделать более широкими, избавившись от налёта, следующими способами:
Приготовив около одного ведра картошки, очистите её и нарежьте. Подойдут и картофельные очистки. Подбрасывайте понемногу в топку и ждите. При сгорании картофель выделит крахмал, который станет средством, способным размягчить нагарные образования. Мягкие куски сажи отпадут сами, а накрепко прилипшие придётся удалять механическим способом.
Дрова из осины. Протопите печь двумя-тремя поленьями. Они очень сильно разогреют трубы дымохода и помогут избавиться от нагара
Но этот способ требует особой осторожности, т. к. вероятность пожара будет очень высока (может загореться сажа).
Каменная соль
Этот метод больше подходит для профилактики. Соль, добавленная в момент топки, улучшает состояние дымоходных труб.
Ёршик для труб. Тяжёлый груз прикрепляют к ёршику, подвешенному на стальной канат, и опускают в дымоходные отверстия. Опуская и поднимая эту конструкцию, можно вынудить сажевые образования слетать со стенок труб и падать в печь. Из топки эти фрагменты потом извлекаются.
вероятность пожара будет очень высока (может загореться сажа).
Каменная соль. Этот метод больше подходит для профилактики. Соль, добавленная в момент топки, улучшает состояние дымоходных труб.
Ёршик для труб. Тяжёлый груз прикрепляют к ёршику, подвешенному на стальной канат, и опускают в дымоходные отверстия. Опуская и поднимая эту конструкцию, можно вынудить сажевые образования слетать со стенок труб и падать в печь. Из топки эти фрагменты потом извлекаются.
Вторая группа противосажевых мероприятий построена на применении химических средств. Самые востребованные химикаты для очистки дымохода – «Полено-трубочист», «Коминичек». К углям, образованным в процессе топки печи или камина, добавляют согласно инструкции химические средства и продолжают топить. После прогорания всего топлива желательно оставить угли, т. к. они продолжают «работать» в плане очистки дымохода (по крайней мере, так советуют производители).
При правильном использовании химические средства не принесут вреда вашему жилищу
Не верьте злопыхателям, которые говорят об обязательном возгорании сажи при использовании химического метода. Этот способ не представляет никакой опасности, т. к. полезное действие идёт за счёт химических реакций, а не благодаря сверхвысоким температурам горения реагента.
Следует особо сказать о соблюдении мер безопасности при проведении всех работ, касающихся дымохода. Не устраняйте проблемы с дымоходом в ветреную погоду! Старайтесь пользоваться страховочными устройствами во время проведения работ на высоте!
Устранение конструкционных неполадок
При выявлении тех или иных особенностей конструкции дымохода, которые негативно влияют на силу тяги, следует внести коррективы для их устранения. К таким действиям стоит отнести:
- демонтаж нескольких разрозненных труб и установка единого канала дымохода;
- надстройка трубы на крыше до необходимой высоты;
- утепление элементов дымохода и т. д.
Обустройство вентиляции
В некоторых случаях тяга может улучшиться, если не допускать сквозняков в доме или бане. Помочь при проблемах с тягой можно монтажом вентиляционных устройств на окна.
При отсутствии должного эффекта после всех вышеописанных методов, следует взять на вооружение современные устройства для улучшения тяги в дымоходе.

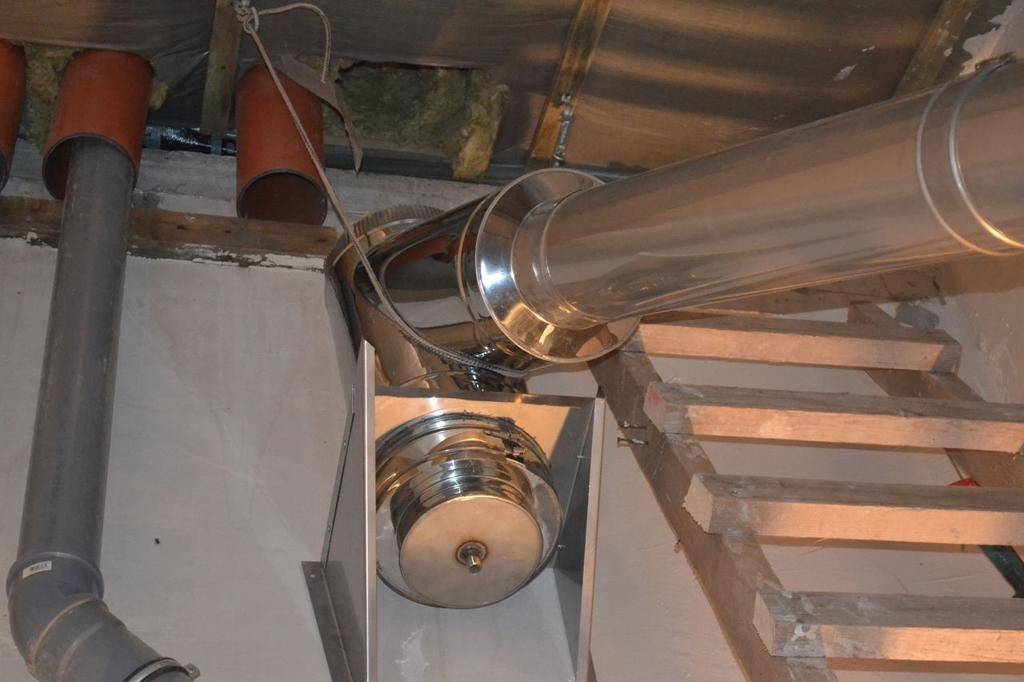

Установка приборов
Для улучшения работы дымохода лучше всего воспользоваться специальными устройствами, позволяющими регулировать и контролировать тягу. Такие устройства можно купить в магазине или сделать своими руками.
Разновидности

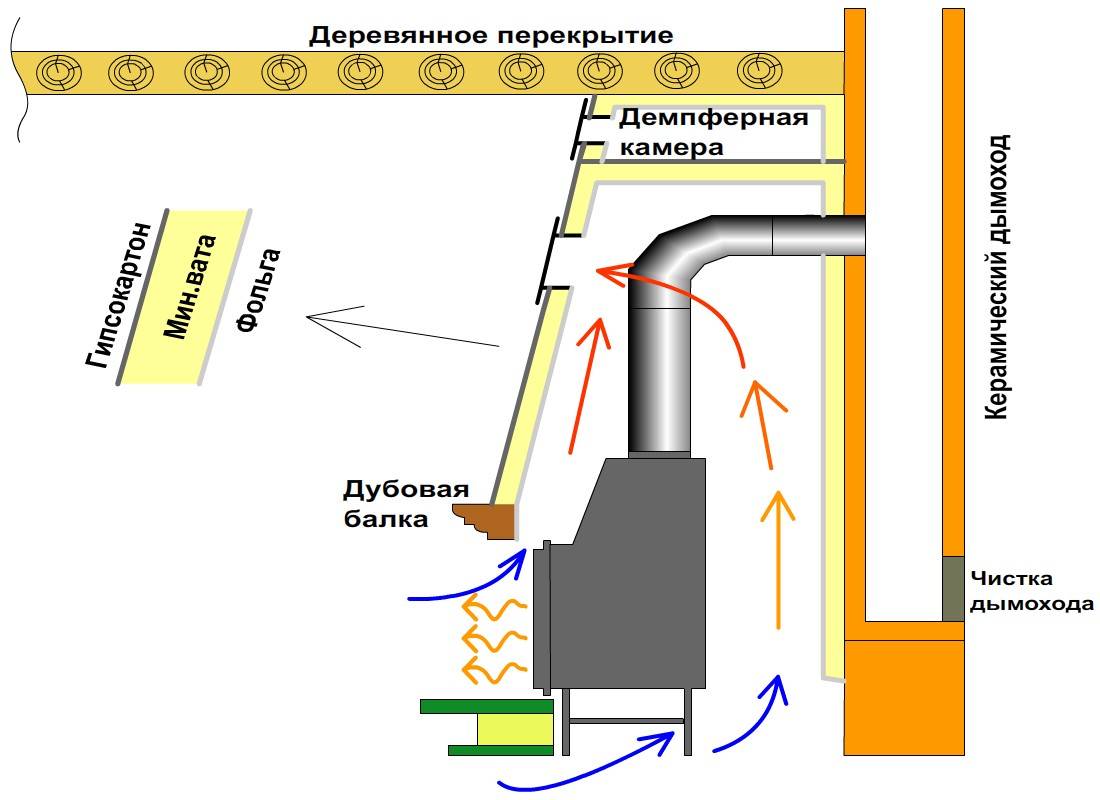

Существует несколько разновидностей печных труб. Они классифицируются в зависимости от месторасположения относительно самой печи:
По расположению к зданию дымоходы можно разделить на внутренние и наружные:
- Внутренние дымоходы обеспечивают хорошую тягу, но более сложны в монтаже, поскольку требуют устройство переходов через потолочные перекрытия и крышу.
- Наружные дымоходы более удобны в плане монтажа (особенно в уже построенном жилом доме) и обслуживания. Таким дымоходам не всегда удаётся придать эстетичную форму. Помимо этого, наружные поверхности конструкции нуждаются в утеплении.
Пошаговая инструкция создания кирпичного дымоотвода своими руками
Возведение качественного дымохода из кирпича — это задача не из легких и очень важно выполнить кладку так, чтобы все было герметично, пожаробезопасно, и каждый шов здесь играет большую роль. Приоритетным направлением функционирования дымоотвода является удаление дыма и гари от сгоревшего топлива с помощью тяги, которая не только вытягивает, но и подает воздушные потоки в топку, и за счет этого поддерживается и обеспечивается процесс горения

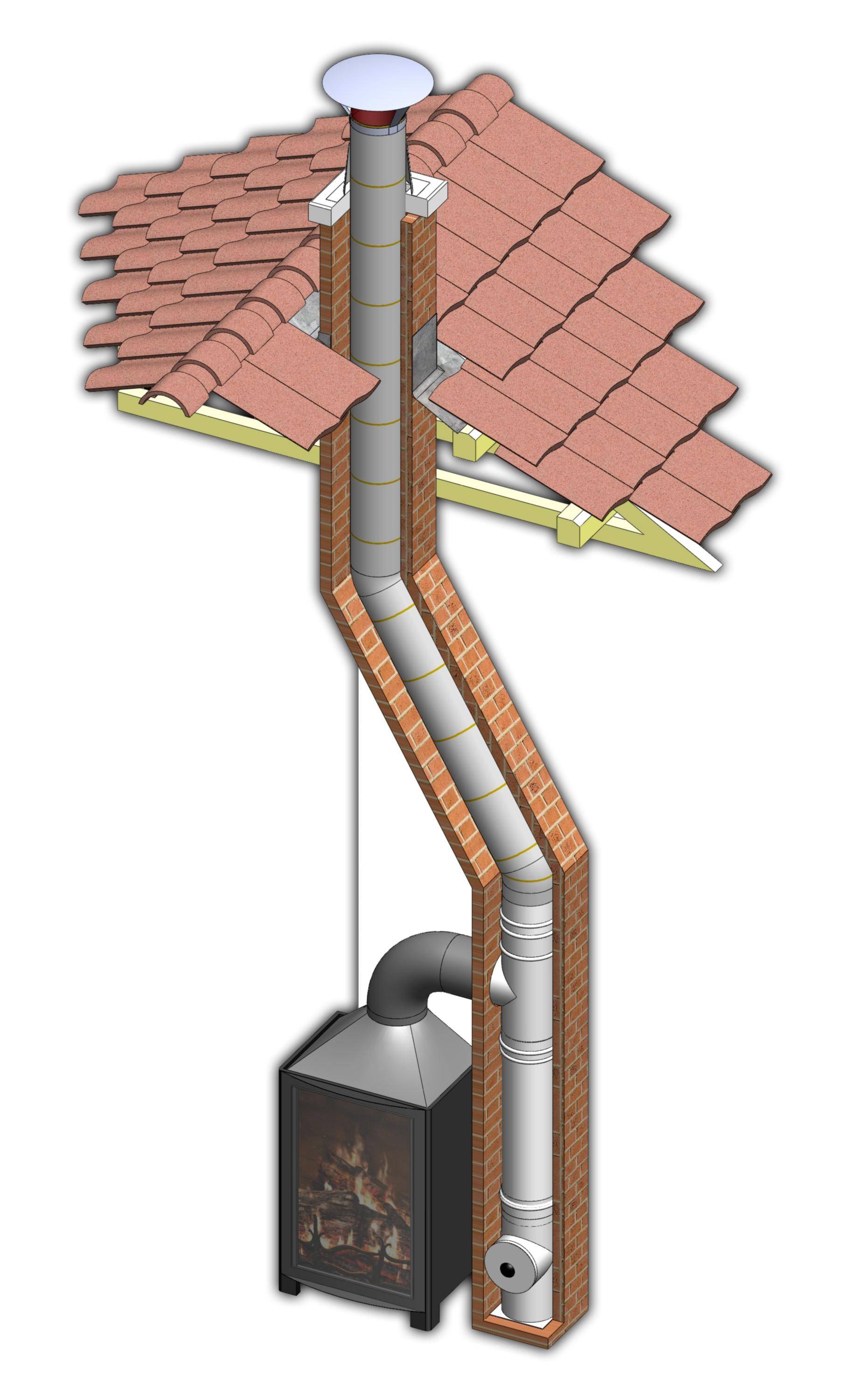

Схема возведения кирпичного дымохода своими руками
Большим преимуществом такого дымоотвода является то, что тяга у него хорошая при любых погодных условиях и увеличенный срок службы по сравнению с металлическими трубами. Давайте рассмотрим вопрос, как построить кирпичный дымоход своими руками по всем правилам.
Советуем подробнее изучить рекомендации: из чего делать дымоход в дополнение к данной статье.
Кирпичные дымоходы кладутся в три шага:
Шаг 1. Проведение подготовительных работ и кладка фундамента.
Кладка из кирпича фундамента будущего дымоотводного канала
На этом этапе нужно тщательно ознакомиться со строительными чертежами будущего дымоходного канала. Для обычной и традиционной дровяной печи необходима полная кладка, для кирпичного дымохода для газовой печи обязательно в качестве дополнения потребуется сделанная из специализированного сплава металлическая труба. Перед тем, как начать осуществление выкладки кирпичного дымохода следует возвести фундамент. Осуществляется строительство из цельного кирпича или армированного бетонного.
Второй этап возведения кирпичного дымоотвода своими руками. Кладка
Дымоотвод строится высотой от пяти метров или не ниже конька крыши, так как это играет большую роль в тяге. Выкладываются такого типа дымоотводы исключительно специализированным огнеупорным или полнотельным красным кирпичом. Для их связки используются раствор из цемента и песка или известняка, а для мест с особо высокой температурой нужна специализированная смесь, применяемая для печной кладки.
Для откалывания требуемого кусочка кирпича пригодится шливочно-отрезная машина и маркер (фломастер) для отмерки. Применив эти инструменты, можно создать абсолютно точные по размеру пластины, которые понадобятся в области выдры, а также разделки.
Кирпичная кладка дымохода для газового отопительного прибора
При строительстве такого дымоотводного канала обязательно нужно оставлять специализированные отверстия для проведения чистки.
Отверстия наверху дымоотводного канала из кирпича для выхода дыма и прочистки
Внутри стенки должны иметь идеально гладкую, а также ровную поверхность, а углы выполняются под 45 градусов. Лучше всего внутренние стенки отштукатурить для гладкости, так как на шероховатой поверхности сажа будет больше оседать, тем самым ухудшая тягу. Это может привести к возгоранию, что небезопасно. Также многие опытные печники рекомендуют белить печку не только внутри, но и снаружи, что позволит сразу определить, где может просочиться дым и сажа.
Этап 3. Закрепление и теплоизоляция.
Если дымоход строится возле стены, его нужно закрепить — это будет надежнее. Для этого нужно применить металлические анкера на расстоянии тридцати сантиметров. Там где будет осуществляться соединение дымохода с потолком, а также крышей, обязательно нужно разместить негорючий материал или стекловату, тем самым снизится риск возгорания.
Кирпичный дымоход должен находиться на полметра выше конька крыши. Верхнюю часть дымоотводного канала следует утеплить и обложить специализированной отделкой для кровли или кирпичом для облицовки.
Крепление кирпичной кладки к стене при помощи анкеров для надежности
Если дымоход будет сделан по всем технологиям, то он будет крепким, безопасным, надежным и прослужит долгое время. Все эти этапы сохраняются, ели нужно возвести дымоход для твердотопливного котла из кирпича.
Видео: этапы строительства кирпичного дымохода
Обложить дымоход кирпичом можно самостоятельно, следуя советам, и сэкономить на вызове профессионалов. Главное при возведении — это построение верного чертежа и наличие свободного времени. Не следует спешить, скорость здесь не лучший показатель, нужно ориентироваться на качество кладки.
Проверка работы дымохода
Дымоход работает правильно, если газы удаляются из помещения на улицу. Обратная тяга, когда дым попадает в помещение из трубы и печи — крайне нежелательное явление.
Признаки плохой тяги легко обнаружить:
- при работе печи дым попадает в комнату;
- порывы ветра на улице сказываются на движении газов в трубе, создавая реверсивное направление. Слышатся хлопки в печи и зольнике;
- топливо трудно разжечь;
- даже сухие дрова сгорают медленно;
- открытие форточки, дверей резко снижает тягу.
Сложнее узнать о плохой вытяжке колонки или газового котла. Угарный газ может попадать в комнату, но его трудно почувствовать или увидеть.
Дышать таким газом смертельно опасно.
Для точного определения характеристик работы дымохода можно воспользоваться анемометром. С его помощью измеряют скорость движения печных газов
Распространено мнение, что о качестве работы вытяжки узнают по горению спички или кусочка бумаги. Такой метод приводит к ошибке, им пользоваться нельзя. Спичка выделяет при горении в сотни раз меньше дыма, чем дрова в камине, например. Дым от спички уйдет, но это не означает полное удаление газов работающих устройств.
Точные параметры дымохода определяют с помощью специального оборудования. Если не учитывать шероховатость и протяженность стенок, скорость движения газа зависит от геометрии канала и разности давлений в комнате и в верхней части трубы.
Поток газов должен соответствовать мощности печного оборудования, газовой колонки и других устройств. Чаще всего показания прибора находятся в пределах от 12 до 20 Па.
Специалисты могут определить параметры дымоудаления, используя анемометр. Прибор компактный, удобный в использовании. Им измеряют скорость движения газов. Но нужно знать геометрию проходов, площадь сечения трубы.
Перед измерениями нужно прогреть дымоход и печь. Зимой достаточно протопить камин или пользоваться газовой колонкой в течение часа
Полученные данные сверяют с требованиями, записанными в паспорте газового или печного оборудования. Если объем удаления газов за один час недостаточен, эксплуатировать оборудование запрещается.
