Устройство бойлера: электрического, газового, косвенного водонагревателя

Принцип работы

Поскольку проточный бойлер работает с большой мощностью, для подключения потребуется надежная проводка. Стандартное подключение выполняется трехжильным кабелем, где L — фаза, N — ноль, Е — заземление.

После включения техники электричество поступает на датчик протока. Если напор воды в системе достаточный, датчик замыкает контакты. После срабатывает реле ТЭНа, и запускается нагрев. Термодатчики включаются в случае перегрева. Цепь замыкает лампочка на панели, которая светится во время работы бойлера.

Вот подробная схема устройства прибора:

Особенности моделей

Модели различных марок могут различаться по нескольким критериям.

Тип нагревательного элемента:

Открытый — состоит из пластикового корпуса со спиралью внутри. При подаче питания спираль нагревается и передает тепло проходящему потоку.
Закрытый — принцип работы тот же, только спираль заключена в корпус из латуни или меди. Является более пожаробезопасным.

Управление:

Механический (гидравлический) тип. Регулируется с помощью переключателя и имеет 6 режимов мощности. Система состоит из блока и мембраны, которая при потоке смещается и выталкивает кнопку выключения. Минусом механики является неточность — может не сработать при недостаточном напоре.
Электронный тип. Содержит микропроцессор и датчики. Эта точная система позволяет удерживать заданную температуру, а также подстраивать мощность для экономии энергии.

Разновидности:

Закрытого типа (напорные). Обеспечивает высокое давление в трубах, чтобы обслуживать несколько точек забора. Вы сможете одновременно использовать душ и смеситель на кухне. При этом температура воды не будет снижаться.
Открытого типа (безнапорные). Подключаются к одной точке забора. Отличаются компактным корпусом, поэтому их можно устанавливать отдельно на кран или душ.

Как устроен

Проточная модель отличается от накопительного бойлера тем, что в конструкции отсутствует бак для накопления горячей воды. Холодная вода напрямую подается на нагревательные элементы и выходит уже нагретой через смеситель либо кран.

Рассмотрим на примере устройство проточного водонагревателя Термекс:

Как вы видите, электрическая схема нагревателя достаточно простая. Все элементы конструкции можно легко отыскать и приобрести, если аппарат выйдет из строя

Теперь перейдем ко второму, не менее важному вопросу — рассмотрим, как работает проточный водонагреватель

Принцип действия

Итак, на примере предоставленного выше нагревателя от фирмы Термекс рассмотрим его принцип работы.

Подключение к электросети осуществляется трехжильным кабелем, где L — это фаза, N — ноль, а PE либо E — заземление. Далее питание поступает на датчик протока, который срабатывает и замыкает контакты в том случае, если напор воды достаточный для работы. Если же воды нет либо напор очень слабый, включение нагрева не произойдет, в целях безопасности.

В свою очередь при срабатывании датчика протока включается реле управления мощностью, которое отвечает за включение ТЭНов. Датчики температуры, которые расположены дальше в электрической цепи, предназначены для отключения нагревательных элементов при перегреве.

При этом термодатчик Т2 включается после остывания ТЭНов в ручном режиме. Ну и последний элемент конструкции — неоновый индикатор, который отображает процесс нагрева воды.

Вот и весь принцип работы проточного электрического водонагревателя. Если вдруг устройство вышло из строя, воспользуйтесь данной схемой, чтобы найти неисправный элемент.

В других моделях может быть измененная схема работы, к примеру, будет присутствовать терморегулятор, как на изображении ниже.

При подаче холодной воды эта мембрана смещается, тем самым выталкивая рычаг включения через специальный шток. Если же напор слабый, смещение не произойдет и нагрев не включится.

Устройство накопительного водонагревателя электрического

Самым главным в конструкции является ТЭН, благодаря которому и происходит нагрев воды. Внешний кожух служит для защиты водонагревателя, после него идёт слой теплоизоляции, необходимый для экономии электроэнергии. Если производителем предусмотрена хорошая теплоизоляция, то вода может оставаться тёплой до 2 суток. Традиционными материалами для теплоизоляции служит жёсткий вспененный полиуретан либо поролон. Если нужно обогревать воду в больших количествах, то теплоизоляции поставляется отдельно от бака, что позволяет увеличить рабочий объём.

К основным элементам устройства относят:

внешний кожух;
слой теплоизоляции;
водонагревательная ёмкость;
рассекатель;
вход холодной воды;
выход горячей воды;
погружная трубка датчика;
магниевый анод;
ТЭН (элемент для нагревания).

Порядок изготовления бойлера

Для изготовления самодельного бойлера косвенного нагрева необходимо:

подготовить емкость;
сделать змеевик;
выполнить теплоизоляционные работы;
собрать конструкцию;
подключить змеевик к отопительной системе дома;
подключить подачу холодной воды;
сделать кран или разводку для теплой воды.

Этап #1 — из чего и как сделать бак?

Емкость, в которой будет находиться теплая вода, может быть изготовлена из пластика, нержавейки, эмалированного металла и т. п. Словом, подойдет любой устойчивый к коррозии бак достаточно чистый и имеющий подходящие размеры. Для работы с металлической емкостью, разумеется, понадобится сварочный аппарат. Емкости, покрытые эмалью или слоем стеклокерамики, особой устойчивостью к коррозии не отличаются и могут потребовать замены уже через год после начала эксплуатации. Баки из нержавеющей стали гораздо надежнее и долговечнее.

Вполне подходящим для изготовления бойлера считается газовый баллон. Лучше всего приобрести новую емкость, но если такой возможности нет, подойдет и баллон, бывший в употреблении. Его нужно просто разрезать на две части, а затем тщательно зачистить и прогрунтовать внутренние стенки баллона. Если этого не сделать, придется на несколько недель смириться с тем фактом, что вода, поступающая из бойлера, пахнет пропаном.

Подходящим баком для бойлера косвенного нагрева может стать газовый баллон. Он достаточно прочный, имеет подходящие размеры и конфигурацию

В баке делают отверстия:

для подачи холодной воды;
для вывода горячей воды;
два — для монтажа змеевика с теплоносителем.

Поскольку в летнее время отопительное оборудование не используется, понадобятся альтернативные источники обогрева теплоносителя. Некоторые успешно используют для этих целей солнечные панели, установленные на крыше. Более бюджетный вариант решения проблемы — монтаж электрического ТЭНа.

Этап #2 — решаем вопрос о теплоизоляции

Чтобы уменьшить естественные потери тепла, снаружи бойлера обязательно нужно положить слой хорошей теплоизоляции. Теплоизоляционные работы, как правило, удобнее выполнять еще до того, как конструкция будет собрана. В качестве утеплителя можно использовать любой подходящий материал, даже обычную монтажную пену. Утеплитель закрепляют с помощью клея, проволочной стяжки или любым другим способом

Важно, чтобы утеплен был весь корпус бойлера, поскольку от качества теплоизоляции зависит КПД работы прибора

Иногда теплоизоляцию делают с помощью большего по диаметру бака. В него вставляют бойлер, а пространство между стенками этих емкостей заполняют утеплителем

Этап #3 — изготовление змеевика

Змеевик делается из металлической или пластиковой трубы малого диаметра. Трубу аккуратно наматывают на цилиндрическую оправку, в качестве которой можно использовать достаточно прочную трубу большого диаметра, оцилиндрованное бревно и т. п.

Чтобы сделать змеевик для бойлера косвенного нагрева, можно использовать как металлические, так и пластиковые трубы малого диаметра. Их размещают в центре емкости или вдоль ее стен

Диаметр самого змеевика и количество витков подбирают в зависимости от размеров и конфигурации бака. Чем больше площадь змеевика, с которой контактирует вода, тем быстрее вода прогреется до необходимой температуры.

Не стоит прилагать особые усилия при наматывании трубы на оправку. Если змеевик будет прилегать к оправке слишком плотно, его будет трудно снять.

В процессе эксплуатации на поверхности нагревательного элемента скапливаются различные отложения. Примерно раз в год змеевик следует от них очищать.

Этап #4 — сборка и подключение конструкции

После того, как все элементы готовы, следует собрать устройство. Если в процессе сборки слой теплоизоляции был поврежден, необходимо его тщательно восстановить.

Змеевик подключают к системе отопления дома, затем монтируют трубы подачи холодной воды. Для горячей воды обычно устанавливают кран или сразу делают разводку на ванную комнату, кухонную мойку и т. п.

Для установки такого бойлера на стене можно использовать кронштейны. Чтобы надежно закрепить конструкцию, к металлическому баку приваривают специальные «ушки», которые делают из стального уголка. Остается надежно прикрепить устройство в удобном месте и наслаждаться полноценным горячим водоснабжением без лишних затрат.

Как обвязать бойлер

Есть несколько схем обвязки, которые мы приведем ниже. Выбирайте наиболее удобный для вас.

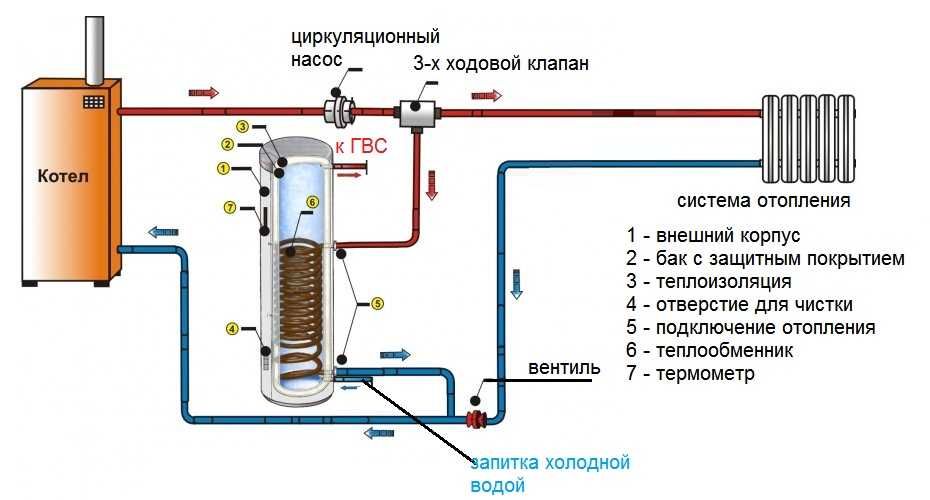

Принудительная циркуляция и трехходовой клапан

Схема подойдет для обвязки одноконтурного или двухконтурного котла с бойлером. Если на данный момент газовый котел уже установлен, расположите БКН рядом. На подачу монтируется насос циркуляции. После чего подключается трехходовой клапан, который управляется термодатчиком.

На входную трубу перед корпусом врезается тройник, к которому подсоединяется шланг для отвода жидкости из теплообменника. Как это работает:

Как только термодатчик сообщает плате управления, что температура снижена, клапан включает теплоноситель водонагревателя. Происходит запуск системы отопления.
Содержимое теплоносителя проходит через теплообменник, в резервуаре нагревается.
Как только нагрев достигает заданной температуры, клапан переключает работу на отопление.

Удобная схема для регулярного использования водонагревателя.

Использование двух насосов

Если монтаж БКН происходит на большом расстоянии от котла или вы редко им пользуетесь, в систему лучше включить насос циркуляции.

Схема подключения к автоматическому котлу:

Один насос монтируется на входном патрубке, а другой — на корпусе отопления. Обвязка выполняется с помощью тройников, без трехходового клапана. Запуском и отключением насосов руководит термостат.

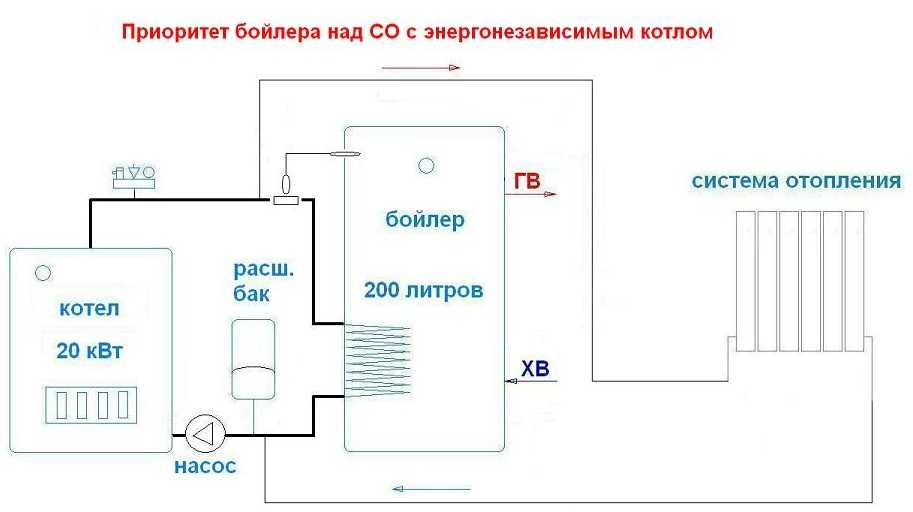

Энергонезависимый котел

Для этой схемы лучше использовать настенные модели, поскольку бойлер должен располагаться выше остальных приборов.

Приоритет обеспечивается большим контуром, который подводится к водонагревателю. Он должен быть на шаг больше, чем тот, который подводится к отопительной системе.

Температуру и переключение потока обеспечивает термостатическая головка с датчиком. На нем устанавливаются желаемые показатели. Если датчик показывает, что в баке холодная вода, нагрев переключается на бойлер — и наоборот.

Применение гидравлического подключения

Подходит для установок с несколькими контурами и большими объемами бака. Подобные схемы применяются в многоквартирных домах, когда помимо отопления нужно обеспечить, например, нагрев полов.

Гидравлический распределитель (гидрострелка) помогает рассредоточить давление так, чтобы избежать теплового удара. Выполнять самостоятельный монтаж рискованно, лучше обратиться к специалисту.

Оборудование рециркуляции

Если вы хотите включить в работу дополнительный прибор обогрева, сушилку для полотенец, нужно организовать подключение так, чтобы в трубах вода постоянно циркулировала. Можно сразу купить прибор с функцией рециркуляции либо включить ее с помощью тройников. Однако такое подключение имеет негативные моменты:

Большой расход электроэнергии, топлива. Проходя через трубы сушилки, вода остывает, поэтому прибор нуждается в более частом включении.
Смешение слоев. При обычной работе горячая жидкость поднимается вверх. Поток, который выходит из труб, перемешивает слои, и на выходе вы получаете жидкость более низкой температуры.

Устройство и принцип работы электрического бойлера

Электрические водонагреватели считаются самыми востребованными у жильцов квартир и частных домов. Популярность обусловлена простотой монтажа и эксплуатации. На схеме в разрезе показано устройство накопительного водонагревателя. Давайте рассмотрим, как выглядит электрический бойлер изнутри:

Рассматривать устройство накопительного электрического водонагревателя начнем с бака. Он бывает круглой или овальной формы. Заключен бак в декоративный кожух. Внутреннее пространство между двумя емкостями заполнено пенополиуретаном.
Особенностью устройства электрического водонагревателя является наличие ТЭНа. Элемент установлен снизу бака бойлера на фланцевом соединении.
Включением и выключением ТЭНа управляет термостат. Любой водонагреватель накопительный работает без превышения максимально допустимой температуры. У электрических бойлеров этот показатель равен 75оС.
Водонагреватель имеет защиту. В случае выхода из строя термостата ТЭН будет обесточен при достижении критической температуры воды 85оС.
Забор горячей воды осуществляется через трубку, конец которой выведен к верхней части бака бойлера. Для подпитки холодной воды снизу бака вмонтирован патрубок.
Магниевый анод защищает корпус бака от коррозии. По истечении 2–3 лет элемент разрушается и его нужно менять.
О работе водонагревателя сигнализирует индикаторная лампочка.

Зная, как устроен бойлер, можно разобраться с его работой. Холодная вода поступает внутрь бака бойлера через патрубок. Датчик посылает сигнал блоку управления, который с помощью термостата подает напряжение на ТЭН. Вода нагревается до заданной температуры. Датчик подает новый сигнал, и термостат прерывает подачу напряжения. После забора горячей воды цикл повторяется.

Разновидности ТЭНов

По принципу действия ТЭНы одинаковы. Нагревательным элементом выступает спираль. А вот по исполнению ТЭНы отличаются и делятся на два вида:

Мокрый ТЭН состоит из спирали, герметично запаянной внутри медной трубки. В качестве наполнителя используют кварцевый песок. Он играет роль изолятора и предотвращает прикасание спирали к внутренним стенкам медной трубки. Достоинство мокрого ТЭНа в низкой стоимости. Недостаток – большой размер и низкий показатель электробезопасности. При повреждении медной трубки или прикосновения к ней спирали возникает пробой. В результате человек, пользующийся горячей водой, получает удар током.
Cухой ТЭН по принципу работы аналогичен, но он не контактирует с водой. Спираль заключена внутрь диэлектрической колбы, имеющей оболочку. Последняя и соприкасается с водой. Диэлектрическая колба предотвращает контакт спирали с наружной оболочкой. Сухой ТЭН считается полностью безопасным в плане поражения человека электрическим током. Пробой невозможен. При выходе из строя ТЭНа просто сгорает спираль.

Накопительный водонагреватель с сухим ТЭНом стоит дороже, но он безопаснее и отличается длительным сроком эксплуатации. Компактные размеры позволяют вмонтировать в бойлер два нагревателя. Самым надежным считается сухой ТЭН, наборной корпус которого сделан из стеатита.

Параллельная работа котлов на дровах и газе

Этот вариант теплоснабжения дома от двух котлов предусматривает их раздельное подключение к циркуляционной системе. На входе обратной линии каждого источника тепла должен быть установлен собственный циркуляционный насос. Для настенного газового котла этого делать не нужно, в нем насос уже установлен изготовителем. В случае прогорания твердого топлива температура теплоносителя снизится и газовый котел автоматически включится.

Важным конструктивным моментом является обвязка твердотопливного котла металлическими трубами и наличие аварийного сбросного устройства с одновременной подачи холодной воды в линию обратки.

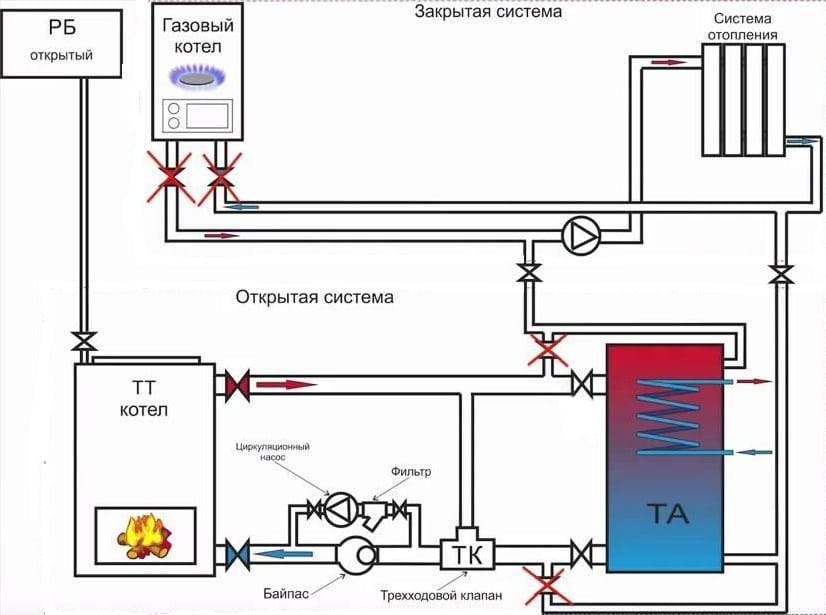

1 схема (отрытая и закрытая системы)

Данный способ удобен тем что жидкости двух систем не смешиваются. Это позволяет использовать разные теплоносители.

Преимущества и недостатки

Плюсы	Минусы
Возможность использовать разные теплоносители	Большое количество дополнительного оборудования
Безопасная эксплуатация, резервный бак сбросит лишнюю воду в случаи закипания	КПД ниже за счет лишней воды в системе
Возможность использования без дополнительной автоматики

2 схема, две закрытые системы

Здесь используется закрытая система, что позволяет обойтись без тепло аккумулятора. Контроль производится термостатами и трехходовыми датчиками. Безопасность эксплуатации обеспечивает автоматика.

Здесь мы используем аккумулятор для излишком тепла. Тем самым мы увеличиваем эффективность системы и устраняем необходимость в термодатчиках и автоматике.

Подача тепла через 3х ходовой клапан

Каждый котел должен быть оснащен собственным циркуляционным насосом, а еще один насос потребуется для обеспечения циркуляции через приборы системы отопления. В верхней точке гидравлического разделителя должен быть установлен автоматический воздухоотводчик, а в нижней кран для аварийного слива воды.

Система с теплоаккумулятором, зачем он

Тепло, выработанное котлом на дровах, поступает в эту емкость. Из не, через змеевик, теплообменник или без них, в газовый котел. Автоматика второго понимает что вода имеет необходимую температуру и отключает газ. Так будет пока в теплоаккумуляторе достаточно температуры.

Аккумулятор тепла или это теплоизолированная емкость с встроенным змеевиком, предназначенная для накопления нагретого теплоносителя и подачи его в систему отопления. В этой схеме газовый котел, отопительные приборы и аккумулятор соединены трубопроводами в одну систему закрытого типа. Твердотопливный котел подключен к встроенному змеевику аккумулятора и таким образом нагревает теплоноситель в закрытой системе. Организация работы отопления в этой схеме происходит в следующем порядке:

в твердотопливном котле горят дрова, и происходит нагрев теплоносителя от змеевика в емкости;
твердое топливо прогорело, теплоноситель остыл;
газовый котел включается автоматически;
снова закладываются дрова, и разжигается твердотопливный котел;
температура воды в аккумуляторе поднимается вы той, которая задана на газовом котле, который останавливается автоматически.

Эта схема требует наибольших затрат на приобретение материалов и оборудования, однако имеет целый ряд преимуществ:

твердотопливный котел может работать в схеме открытого типа;
самый высокий уровень безопасности;
отсутствие необходимости постоянного пополнения топки дровами или углем;
циркуляция теплоносителя по системе закрытого типа;
возможность одновременной работы двух котлов одновременно и каждого в отдельности.

В числе дополнительных затрат необходимо учесть покупку бака аккумулятора со змеевиком, двух расширительных баков и дополнительного циркуляционного насоса.

рассчитать необходимый объем емкости

Накопительные газовые бойлеры

По принципу работы и строению они напоминают электрические типы водонагревателей. Наружный металлический корпус, внутренний бак также имеет защитное покрытие, только в качестве источника энергии выступает газовая горелка. Такое оборудование предусматривает работу на сжиженном или магистральном газе, в том числе и на слабом потоке, не требует подключения к электрической сети.

Стоит отметить, что этот вид пользуется меньшей популярностью, чем его электрический конкурент. Это обусловлено большой ценой, большим габаритам и возможностью установки не во всех домах. Но, по утверждению специалистов, высокая цена такого оборудования окупится во время его эксплуатации, поскольку газ, как источник энергии, значительно экономнее электричества.

В зависимости от особенностей строения такое оборудование подразделяется на два вида:

с закрытой камерой сгорания;
с открытой камерой сгорания.

Так же как и электрические бойлеры, они могут быть:

настенными — объемом от 10 до 100 литров (например, модели Ariston серии SGA);
напольными — от 120 и более литров (как модели Ariston серии NHRE).

Газовая конструкция также предусматривает систему управления с выбором температурного режима, оснащена терморегулятором для поддержания необходимой температуры, показывает, сколько горячей воды осталось в резервуаре. Такое оборудование должно быть обязательно оснащено системой безопасности.

Основные нюансы подключения двухконтурных газовых котлов

Перед подключением оборудования обязательно нужно устанавливать фильтр для грубой очистки воды на сам патрубок трубопровода. Он предотвращает забивание мусором котла, который образуется в батарее в результате реакции воды с металлом.

схема подключения газовых двухконтурных котлов

Если не поставить фильтр для грубой очистки, то оборудование очень скоро перестанет функционировать. Чтобы правильно установить фильтр, нужно накрутить его на сам патрубок обратки так, чтобы стрелочка была направлена на котел.

Если установить отсекающий кран на обратку котла, то при неожиданном выходе из строя оборудования, не нужно будет завоздушивать всю жидкость в системе отопления.

Прежде чем начать подключение двухконтурных газовых котлов, обязательно установите отсекающий кран с разъемным соединением, чтобы при необходимости Вам было удобно отсоединять его от контура отопления. не прибегая при этом к порезке труб.

Плохое соединение котла с трубой газопровода может привести к взрыву.

Схема подключения газовых двухконтурных котлов предусматривает не только правильную их установку, но также и их обвязку.

Схема обвязки зависит напрямую от модели котла, от вида устройства и от системы отопления. Они бывают с естественной циркуляцией и с автоматической.

Проще в обслуживании и надежней считается система с естественной циркуляцией. Управлять такой системой можно только вручную, она просто идеально подходит для частных домов, где возможно неожиданное отключение электроэнергии.

Схема автоматической циркуляции более удобна, поскольку она не требует участия человека. При такой схеме достаточно один раз выставить нужный уровень температуры и этот уровень будет постоянно поддерживаться автоматически. Однако при неожиданном отключении электричества насосы перестанут работать, соответственно и не будет производиться циркуляция нагретого теплоносителя.

Выбирая котел, обращайте внимание на его мощность, но стоит отметить, что при высокой мощности котла расход газа будет больше. При правильном подключении котел прослужит Вам очень долго и поможет создать в доме уют и комфорт. В последнее время они пользуются массовой популярностью среди покупателей, поскольку занимают минимум места и при этом отличаются высокой эффективностью

В последнее время они пользуются массовой популярностью среди покупателей, поскольку занимают минимум места и при этом отличаются высокой эффективностью.

Интересное на сайте

Сверление — одна из непременных технологических операций в производственно-строительной сфере, при восстановлении техники и ремонте помещений. Современные сверла устанавливаются в станочное оборудование, переносной электро- или …далее. »

Если сравнивать с прочими материалами для кровли, металлочерепицу можно назвать явным фаворитом. Она является прочной, быстро и просто настилается, а цветовая палитра у разных производителей …далее. »

Отопление частных домов посредством двух различных систем вошло в норму. Чаще всего на первом этаже производится монтаж набравшей большую популярность за последнее десятилетие системы теплого …далее. »

Грамотно подойти к выбору данного напольного покрытия простому обывателю на порядок сложнее, чем могло показаться. Чтобы учесть множество существующих нюансов покупатель должен быть осведомлен о …далее. »

Что такое бойлер косвенного нагрева

Его особенность состоит в том, что принцип действия основан не на нагреве воды за счёт собственного блока, а теплообмена от внешних источников, таких как сжигание топлива, электрической резистентности (сопротивления), контакт с центральным отоплением, использования солнечных батарей для переработки энергии. По своей сути бойлер является связующим звеном между сердцем системы отоплением (котлом) и всеми её сосудами и артериями, правильно распределяя нагрузку и напор на каждую ветвь. В данном распределителе горячая жидкость проходит сквозь металлическую спираль (змеевик), встроенную в накопитель. Теплообмен проходит с помощью теплопроводности между змеевиком и резервуаром с холодной водой. Обязательной составной частью бойлера является теплоизоляция, напоминающая по структуре термос для поддержания температуры внутри ёмкости, исключая потерю аккумулированных джоулей за пределы аппарата. Материалом для теплозащиты в основном становится полиуретан. В схему бойлера также встроены защитный анод, ревизионное отверстие, отбойник, погружная гильза (для датчика температуры).

За счет теплообменника возникает возможность нагрева воды за короткий промежуток времени (до 20 минут с нуля до 60 градусов). Единственно, необходимо делать связку бойлера косвенного нагрева с котлом (чаще газовым) для того, чтобы можно было осуществлять такой быстрый нагрев.

Проточный водонагреватель

Устройство проточного водонагревателя полностью отличается от схемы принципа действия накопительного оборудования. Этот прибор не имеет емкости для накопления воды, а ее нагрев происходит при постоянном потоке жидкости через нагревательный модуль. В качестве такого модуля используется конструкция из труб с ТЭНами, которые могут располагаться как снаружи, так и внутри конструкции. Лучшим материалом для изготовления нагревательного модуля является медь, но в более дешевых моделях может быть использована нержавеющая сталь или алюминий.

Кроме модуля для нагрева воды в состав прибора входят различные дополнительные устройства. Датчик потока воды необходим для определения минимального напора воды, при котором можно эксплуатировать водонагреватель. Температурный датчик, регулятор температуры (термостат) предназначены для управления режимами работы. Тепловой предохранитель отключает систему при превышении максимально возможных температурах потока воды. На нижеприведенной картинке показана классическая схема электрического проточного водонагревателя в разрезе.

Как работает проточный водонагреватель? Этот процесс будет понятен даже школьнику! Из представленной схемы понятно, что холодная вода попадает в прибор через патрубок, а доступ в нагревательный модуль ей открывает реле давления. При низком давлении водонагреватель функционировать не будет. Регулятор температуры управляет процессом нагрева. Вода, нагретая до необходимой температуры, выводится наружу и подается в смеситель для использования потребителем. К достоинствам проточных электрических водонагревателей можно отнести невысокую стоимость и мгновенный нагрев воды, а к недостаткам высокое электропотребление и особые условия к электропроводке.

Как выбрать бойлер косвенного нагрева

Сделать правильный выбор подходящей модели бойлера косвенного нагрева – дело сложное для новичка. Однако непосильного здесь ничего нет, надо лишь учесть несколько важных нюансов:

Выбирая для квартиры или частного дома водонагреватель с косвенным нагревом, первым делом необходимо определить оптимальный объем накопительного бака. Чтобы горячей воды хватило всем членам семьи, рассчитывают с учетом примерного расхода 100 л за сутки одним человеком.
Экономически выгоден косвенный бойлер нагрева воды для семьи из четырех и более человек

При таком количестве людей примерный расход ГВС составляет 1,5 л/мин.
Обращая внимание на объем бака, учитывают время нагрева. Большая емкость дольше будет нагреваться

Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке».
От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла. Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен.
Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла. Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой.
Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты.

Когда со всеми важными нюансами вопрос решен, можно уделить внимание форме, дизайну, производителю и прочим мелочам

Расчет объема накопительного бака

Чтобы сделать примерный расчет объема накопительного бака, можно воспользоваться простым снятием показаний водяного счетчика. Когда в доме постоянно прибывает одинаковое количество людей, суточный расход будет иметь одни и те же данные.

Более точный расчет объема основан на подсчитывании водоразборных точек с учетом их предназначения и количества проживающих членов семьи. Чтобы не вдаваться в сложные формулы, расход горячей воды берут из таблицы.

Схемы подключения к отопительной системе

При выборе схемы подключения косвенного бойлера для нагрева воды учитывают месторасположение прибора в доме, а также особенности разводки системы отопления.

Простая и часто используемая схема основана на подсоединении косвенного прибора через трехходовой клапан. В итоге образуется два контура нагрева: отопительный и водогрейный. После котла перед клапаном врезается циркуляционный насос.

Если потребность в горячей воде небольшая, подходит схема системы с двумя насосами. Косвенный водогрейный прибор и отопительный котел образуют два параллельных контура нагрева. На каждой линии установлен свой насос. Схема подходит для загородных домов, где горячей водой редко пользуются.

Сложнее получается схема подключения, если в доме вместе с радиаторами установлена система «теплый пол». Для распределения давления по всем линиям, а вместе с косвенным бойлером их получатся три, устанавливают гидравлический распределитель. Узел нормализует циркуляцию воды через «теплый пол», водонагреватель и радиаторы. Без распределителя насосное оборудование выйдет из строя.

У косвенных водогрейных приборов с рециркуляцией из корпуса выходит три патрубка. Традиционно два выхода служат для подключения к системе отопления. От третьего патрубка ведут закольцованный контур.

Если косвенный прибор нагрева воды не имеет третьего патрубка, а рециркуляцию надо сделать, то контур возвратной линии подсоединяют к трубе ХВС и дополнительно врезают рециркуляционный насос.

Рециркуляция позволяет получить на выходе из крана горячую воду еще до полного нагрева жидкости в накопительном баке бойлера.

Схема обвязки бойлера косвенного нагрева с рециркуляцией

Для начала необходимо выбрать подходящий размер бака. Рассчитав давление в системе отопления, так как вода нагревается посредством змеевика, необходимо учитывать размеры внутренней конструкции для проведения обвязки.

При рециркуляции жидкости в системах ГВС обеспечивается горячей водой любая точка систем без дополнительных действий по её проливанию. Чтобы это сделать, монтируются контуры, по которым протекает жидкость из бойлеров по всем системам. В конце вода вновь должна вернуться в бойлер.

Проводится рециркуляция с помощью небольших насосов. Они работают практически без звуков. Установленные виды системы дают возможность поддерживать стабильную температуру жидкости в любых точках контура по дому. Есть 3 самые распространённые схемы рециркуляции в доме:

Установка трехходовых или сервоприводных клапанов. Используется по большей части для баков напольного и настенного типа. Конструкция примечательно тем, что имеет два выхода. Один идёт на горячее водоснабжение, которое нагревает отопительное оборудования, другая на отвод воды для бытовых нужд.

Схема монтажа с трёхходовым клапаном

Установка 2-х насосов циркуляций на 1 систему. Такой тип схемы позволяет распределить поступающую воду по потокам на отопление и непосредственно нагрев жидкости в баке. Бойлеры такого типа обладают встроенными термостатами и автоматическими переключателями направления поступающей жидкости.

Монтаж двух насосов циркуляции в одной системе

Использование гидравлических стрелок. Нужны, когда в домах есть больше 2 контуров, к которым могут относиться отопление, тёплые полы, горячее водоснабжение и т.д. Она действует по принципу нагрева от всех источников теплоснабжения. Есть 1 минус, который заключается в том, что одновременно получить источник тёплой воды будет невозможно из нескольких узлов.

Применение гидравлической стрелки

Подбор схемы обвязки бойлера и подключение его к отопительной системе, учитывая способ рециркуляции, необходимо проводить в соответствии с точными расчётами потребительного объёма в системе горячего водоснабжения. Ошибка в выборе метода подключения может привести к поломке насосного оборудования или полной неэффективности всей системы рециркуляции.

Формы, размеры и тип управления бойлеров

Современный рынок рассматриваемого оборудования предоставляет потребителям огромный выбор различных видов электрических бойлеров.

Различный объем — чаще всего покупают модели от 10 до 100 литров.
Различная форма: круглые, плоские, квадратные. Большой популярностью пользуются круглые водонагреватели объемом до 30 литров, их, как правило, устанавливают на кухне. Если требуется модель большего объема, для ванной, то меньше места займет плоский вариант. Его легко можно монтировать на свободной стене или над унитазом.
Вертикальные и горизонтальные. Чаще всего потребители отдают предпочтение первому варианту. Перед выбором стоит определиться с местом установки. Горизонтальные модели лучше устанавливать над дверью или другим сантехническим оборудованием.
По типу управления: механические и электронные. Второй вариант имеет возможность более точной настройки, установки автоматического отключения или включения. Такие модели зачастую снабжены небольшим экраном.

Принцип работы и устройство бойлера
