Водоотведение от посудомойки в канализацию
Для начала нужно осмотреть водосток из мойки. Снизу к отверстию раковины крепится сифон, через который жидкость перетекает в канализационную трубу. Это наиболее удобное место для организации слива из ПММ. Также на самой водоотводной магистрали устраивают резервный приёмный патрубок для подключения сантехники. Оба варианта пригодны для обустройства точки подсоединения слива из моечного аппарата.
Подключение через сифон мойки
Может оказаться так, что доступным местом для присоединения будет участок канализации без отводов. Тогда понадобится переделка:
- Найти стык на магистральной трубе, сделать разъём удалением одного элемента.
- Вставить в образовавшийся промежуток тройник и добрать длину дополнительной вставкой.
- Загерметизировать новые стыки.
Мнение эксперта
Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.
Задать вопрос
Сливной шланг можно подсоединить непосредственно к такому отводу, уплотнив вход резиновой манжетой. Подключение через сифон проще: на нём могут быть предусмотрены патрубки для присоединения шлангов стиралки, посудомойки. Если отводов нет, то нужно приобрести другую модель сифона и установить вместо прежнего образца.
Инструкция по проведению работ
При наличии хотя бы небольших сантехнических навыков подключить ПММ к коммуникациям не составит особого труда. Ниже приведена общая схема соединений посудомойки с системами коммуникаций.
Подключение посудомойки к канализации, водопроводу и электросети
Как подключить сливной шланг к канализации
Начинать работу следует с установки под мойкой сифона с отводным штуцером. Если на кухне установлена еще и стиральная машина, следует приобрести сифон с двумя отводными штуцерами – такие тоже есть в продаже.
Сифон с двумя сливными шлангами, подключенными к штуцерам
Чтобы жидкость не вытекала из сифона в обратном направлении, а из канализации не распространялся неприятный запах, сливной шланг необходимо крепить таким образом, чтобы он имел перед сифоном изгиб, направленный вверх. При его отсутствии в конструкции сифона или в случае подключения шланга через разветвитель непосредственно в канализацию (после сифона), его необходимо направить так, чтобы получился изгиб. Для этого можно использовать специальную вставку (см. фото ниже).
Специальная вставка, изгибающая сливной шланг
Для герметизации места соединения шланга с сифоном предназначены накидные гайки. Если же шланг вводится непосредственно в канализацию, используйте специальную вставку или проведите герметизацию соединения любым другим способом.
При этом не рекомендуется использовать герметик, поскольку конструкцию после этого разобрать уже не удастся – придется менять весь узел. Завершите работу подключением шланга к выпускному штуцеру посудомойки.
Подключение заливного шланга к водопроводу
Перед выполнением второго этапа внимательно прочитайте инструкцию производителя. Дело в том, что в некоторых моделях ПММ предусмотрено подключение как к холодной, так и к горячей воде. Во время мытья посуды жидкость смешивается до нужной температуры, поэтому ее не нужно нагревать. В таком случае придется использовать два тройника и подключать к водопроводу два шланга. Но чаще всего требуется только подключить холодную воду.
Тройник с запорным краном удобнее всего установить в месте соединения трубы и шланга с холодной водой, идущего к мойке
Вход и выход тройника-разветвителя должны иметь размер 1/2 дюйма (наружный диаметр 20,1 мм), боковое ответвление – 3/4 дюйма. К запорному крану должен быть свободный доступ, чтобы быстро перекрыть воду в аварийной ситуации.
В том случае, когда к водопроводу под мойкой уже подключена стиральная машина, используйте коллектор с двумя отводами, каждый из которых снабжен своим шаровым запорным краном (см. фото).
Водопроводный коллектор с двумя боковыми отводами
Как подключить посудомойку к электросети
Мощность посудомоечной машины приблизительно 2,5–3 кВт. Такая техника должна подключаться к отдельной питающей линии, идущей от входного распределительного щитка. На входе линии нужно расположить защитный автомат, который должен срабатывать при токе 16 А, и устройство защитного отключения (далее также – УЗО), также на 16 А и 10 мА тока утечки. Кабель лучше выбрать медный 3-жильный, сечением 2,5 мм2, с двойной изоляцией.
Схема подключения посудомойки к электросети
Розетка также должна выдерживать ток 16 А. Кабель можно проложить, проштробив стены от щитка до места розетки на кухне. Или же проложите кабель в небольшом коробе, укрепив его на поверхности стен саморезами. Такой вариант проводки неплохо смотрится. Штробы испортят стены, их удобно делать только во время ремонта.
Проводка кабеля в коробе на поверхности стен
Как видите, в подключении посудомоечной машины к коммуникациям нет ничего особо сложного. При прокладке электросети неукоснительно соблюдайте правила техники безопасности – обесточьте квартиру, чтобы избежать поражения током.
Как подключить
Прежде чем подключить посудомоечную машину BOSCH обязательно необходимо учесть расположение всех коммуникаций, предусмотреть, откуда будет подаваться электропитание, вода в систему встроенной посудомойки, где будет подсоединение слива, чтобы впоследствии не возникло никаких проблем с обслуживанием.
Есть правила, которым нужно строго следовать, поэтому сначала необходимо внимательно изучить документацию. Если посудомойка установлена по всем правилам монтажа, то в дальнейшем будет минимум проблемных ситуаций в ее работе.
Не устанавливайте посудомойку вблизи системы отопления, под варочной панелью, возле газовой плиты, духовки — это негативно отражается на функционировании машинки. В то же время монтаж ПММ рядом с холодильником «не понравится» этому агрегату.
Прежде чем подключать машинку, проверьте, чтобы шнур электропитания на всем своем протяжении не контактировал с нагреваемыми предметами и поверхностями — это может закончиться расплавлением изоляции и коротким замыканием либо произойдет утечка тока. Оба варианта опасны.
Проверьте, насколько устойчива машинка, чтобы в процессе работы не было вибрации.
Учитывайте при подключении встроенной ПММ Бош то, как хорошо открывается дверка, насколько исправно работает модуль. Чтобы не возникало дефицита пространства, продумывайте расстановку мебели на кухне. Это облегчит обслуживание машинки.
Если вы хотите установить ПММ Bosch серии spv, следует знать, что ее эксплуатационные характеристики такие же, как у других моделей этого производителя. И подсоединение такой модели выполняется по правилам, которые содержатся в инструкции к ней.
Это встраиваемая модель, сменив устаревшую серию srv, приобрела большую популярность благодаря своим компактным размерам и широкому выбору дополнительных функций.
Если в процессе монтажа возникают какие-то трудности, то вы можете подключать системы в другой последовательности. Но каждый пункт инструкции нужно выполнить, и только после этого можно испытать посудомойку в тестовом режиме.
Канализация
Выполняя подключение посудомойки Bosch, рекомендуется сначала подключить от нее сливной шланг к канализации. Такая последовательность оправдана с точки зрения логики. Последующее подключение машинки к водопроводу можно будет без проблем проверить — как хорошо происходит выпуск воды из системы.
Есть несколько способов интеграции шланга слива в канализацию. Более всего оправдал себя вариант, при котором выходной конец присоединяется к патрубку сифона, установленному под мойкой. Для этого используется пластиковый угловой переходник и металлический хомут.
Но это можно сделать не со всеми моделями сифонов. Поэтому, чтобы не возиться с наращиванием гидрозатвора отдельным элементом, лучше приобрести комплект, предназначенный для дополнительного подсоединения посудомойки.
Разборная конструкция пластикового сифона проста, а наличие понятной инструкции позволяет без труда установить изделие и подключить шланг от посудомоечной машинки.
Наличие сифона избавляет от проникновения в квартиру запахов от сливов с биоотходами. Поэтому слив нельзя выводить напрямую в канализацию, не используя гидрозатвор или хотя бы петлю.
Водопровод
Для того чтобы правильно подключить ПММ к водопроводу, нужно сначала перекрыть кран подачи воды в квартиру. После чего от трубы кухонного смесителя отсоединяется металлопластиковая труба и с нее снимается старая изоляция.
Следующий этап — подсоединение к трубе тройника, к которому затем необходимо присоединить смеситель, фильтр грубой очистки воды, шаровый запорный кран, а затем трубу посудомоечной машины. Каждое из соединений водопровода обязательно герметизировать, используя фум-ленту не менее чем 10-15 слоев. Обязательно проверьте шланги, чтобы они не были перекручены или пережаты.
На шлангах есть устройства аквастоп с электромагнитными клапанами, что предотвращает протечки.
Если понадобится подключать к водопроводу не только ПММ, то лучше использовать не тройник, а коллектор, на котором есть от 3-х до 5-и выходов. Коллектор позволяет подключить к водозабору несколько бытовых приборов и систем одновременно.
Видео
Видеосюжет расскажет о том, как установить посудомойку Bosch SPV 58m50 в мебельной нише:
Об авторе:
Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.
Нашли ошибку? Выделите её и нажмите кнопки:
Ctrl + Enter
Интересно!
Истории известен факт, когда котенок попал в барабан стиральной машины и, пройдя полный цикл стирки на программе «Шерстяные вещи», выбрался из агрегата целым и невредимым. Единственной неприятностью для домашнего питомца стала аллергия на стиральный порошок.
Какая розетка нужна для посудомоечной машины
Немаловажное значение в монтаже посудомоечного устройства имеет выбор розетки. Категорически не рекомендуется использовать удлинитель – при попадании влаги последствия предсказать довольно сложно. Удлинителем пользоваться только в случае необходимости, не оставляя кухонный агрегат включенным в отсутствие хозяев дома
Удлинителем пользоваться только в случае необходимости, не оставляя кухонный агрегат включенным в отсутствие хозяев дома.
Запрещено располагать удлинитель между пластиковыми трубами, возле крана, вблизи газовых приборов. При поломке он способен повредить пластик, спровоцировать течь, даже вызвать пожар.
Чтобы избежать неприятностей, лучше заранее позаботиться об удобном расположении посудомойки вблизи электрической розетки. Переходник выбирать из прочного пластика, с ровной поверхностью, без сколов, царапин. Плохая фиксация составляющих устройства, хлипкость, тонкий провод и вылитый из некачественной резины штепсель – повод отказаться от покупки. Лучше не экономить и приобрести надежный переходник известной марки, который прослужит длительное время.
Если есть возможность, лучше подвести к посудомойке отдельную электропроводку, особенно при встраиваемой духовке с посудомоечной машиной – нагрузка при работе обоих приборов будет слишком высокой. Прокладку новой линии лучше предоставить профессионалам
Неопытность или неосторожность в работе могут привести к несчастному случаю. Розетку располагать невысоко от пола, рекомендуемая высота – от 15 до 40 см. Следует учитывать, что на полу могут находиться горючие материалы (палас, линолеум, ламинат), поэтому позаботиться, чтобы между розеткой и напольным покрытием было достаточное расстояние
Следует учитывать, что на полу могут находиться горючие материалы (палас, линолеум, ламинат), поэтому позаботиться, чтобы между розеткой и напольным покрытием было достаточное расстояние.
Полезные советы
- Подключение посудомоечной машины к системе горячего водоснабжения будет зависеть от модели прибора. В руководстве по установке и монтажу производитель указывает, к какой воде подсоединяется прибор. Если температурное значение в паспорте изделия не превышает 20С, то подключение проводится к трубе холодного водопровода. Если показатель указан 60С, то к горячему.
- Для обеспечения безопасной эксплуатации, особенно это касается сливного шланга, рекомендуется стык между ним и сифоном закрепить пластмассовым хомутом.
- Внутри ниши под столешницей прибор устанавливается строго в горизонтальной плоскости. Выставление проводится вращающимися ножками аппарата с использование строительного уровня. К тому же посудомойка должна располагаться чуть глубже от входного проёма, чтобы фасад шкафа легко закрывался. При этом расстояние от стены до задней поверхности машины составляет не меньше 5 сантиметров. То же самое касается расстояния от стола и боковых стенок ниши.
Читать далее: Как клеить обои с натяжным потолком
Установка посудомоечной машины Bosch
Установка посудомоечной машины Bosch пройдёт без проблем, если это событие тщательно спланировать и подготовиться заранее. Наша статья поможет вам самостоятельно справиться с этой задачей.
Как установить посудомойку своими руками
Особенности монтажа ПММ зависят от её размера и выбранного местоположения. Поэтому подключение проходит в несколько шагов:
- Выбор места.
- Подсоединение к сливу.
- Подгонка водопровода.
- Подключение электрической сети.
У каждого из этих этапов есть нюансы, на которые нельзя закрывать глаза. Неправильная установка может стать причиной поломки устройства.
Место встречи изменить нельзя
Логичное и самое распространённое местоположение посудомоечной машинки — кухня. Желательно возле мойки.
Такое размещение имеет много плюсов:
- легкость перемещения грязной посуды из раковины;
- гигиеничность первичной обработки столовых приборов;
- близкая локация водопровода, канализации.
Такая позиция облегчит эксплуатацию, сделает мытьё посуды удобным.
Варианты размещения ПММ:
- на столешнице (для мелкогабаритных моделей);
- под столешницей (более крупные модификации);
- в кухонном гарнитуре (для встраиваемой машинки).
Не рекомендуется ставить ПММ под варочную поверхность, возле приборов, излучающих тепло (газовая печь, духовка, котёл). Помните о необходимости вентиляции, устойчивости, заземлённой розетке на подходящем расстоянии.
Подключение к канализации
Максимальная длина сливного шланга ПММ «Бош» — 1,5 метра. Если требуется нарастить длину, приобретите оригинальный удлинитель данного бренда. «Родной» шланг сведёт к минимуму возможные неполадки при сливе использованной воды. Миниатюрная машинка может выливать воду непосредственно в раковину, большую придётся подсоединять к канализационной трубе или сифону.
Примыкание к канализационной трубе
Такой способ подойдёт, если на трубе уже установлен тройник, «заточенный» под бытовую технику. Остаётся только прикрутить шланг слива на насадку тройника.
Верхняя часть шланга должна быть закреплена на задней стенке посудомойки. Нижняя — плотно крепиться к тройнику, выше уровня канализации (сантиметров 40), чтобы нечистоты не попадали обратно в шланг.
Это чревато неприятным запахом в машинке.
Слив через сифон раковины
Для реализации такого дренажа понадобится новый сифон с дополнительным патрубком. Устанавливаете новый сифон на старое место. Подсоединяете дренажный шланг ПММ к оставшемуся выходу с помощью резинового переходника, который продаётся там же, где сифон (например, магазин сантехники). Следите, чтобы сливной канал не закручивался, не заламывался. Это поможет избежать засоров.
Соединение с водопроводом
Подачу воды также легко организовать при помощи специального тройника с краном.
Его диаметр должен соответствовать шлангу «Бош» — ¾ дюйма. Если размер не соответствует, можно установить переходник. План монтажа:
- Отключите водоснабжение в квартире.
- Отсоедините от водопровода шланг подачи холодной воды к смесителю мойки.
- Уплотните резьбу на освободившемся отверстии «фумкой».
- Прикрутите тройник.
- Подсоедините к одному выходу трубку смесителя.
- Ко второму — заливной шланг посудомойки.
У многих моделей Bosch на заливном шланге находится объёмная пластиковая насадка — защита от протечек. Система «Аквастоп», блокирующая поступление воды, при возникновении неполадок. Не отрезайте её, если она не входит в тройник, подберите переходник.
Подключение к сети
Бытовая техника «Бош» чувствительна к перепадам напряжения, поэтому требования к розетке логичны и обоснованны. Розетка должна:
- Находиться в доступном месте, не ниже полуметра от пола.
- Иметь номинал 16 Ампер плюс качественное заземление, защиту от влаги.
- Подводиться к предохранительному устройству (дифавтомату).
Использовать удлинитель в электрической схеме разработчики не рекомендуют. Это опасно для техники и в первую очередь для вас и ваших близких.
Установка ПММ на законное место
Устанавливая машинку под столешницу, между стенками шкафов, в фасад, обратите внимание на то, что не должно быть зазоров между мебелью и устройством. Высота ножек машины регулируется
Если этого недостаточно, можно организовать устойчивую подставку. Гарнитур должен быть качественно закреплён. У встроенной машинки в комплекте идёт трафарет, который наклеивается на внутренние стенки шкафа. На наклейке изображены все отверстия, которые нужно вырезать, просверлить в стенках для крепления, вентиляции. Если вы обладатель кухни «Икеа», то, наверное, знаете, что в кухню «Икеа» идеально входит только бытовая техника «Икеа». Чтобы посудомойка Bosch элегантно вошла в фасад, придётся переделать дверцу. Секреты успешной процедуры можно посмотреть в этом видео:
Выбираем место
Встраиваемая техника, к каким относится и посудомоечная машина, обладает одной особенностью. Она идеально впишется в интерьер на стадии комплексного ремонта всего помещения.
А если начинается такая глобальная перестройка кухонного пространства лучше заранее позаботиться о:
- Разработке проекта;
- Как и куда, будет подключаться ваша техника;
- Проложить трубопроводы воды и канализации;
- Провести дополнительные электролинии;
- Установка кухонной мебели;
- Установка посудомоечной машины.
Также есть некоторые условия:
- Есть ограничения по размерам самой кухни и это надо учитывать;
- Максимально допустимая дистанция до канализационного слива в квартире не должна быть больше 1.5 метров. Если это расстояние будет больше, то собственный насос техники может просто не вынести нагрузки по перекачке и выйти из строя;
И чем позже вы запланируете покупку новой техники для вашей кухни, тем более затратным будет ее монтаж.
Заблаговременный проект избавляет вас от рисков того, что размеры посудомойки не впишутся в размеры вашей кухонной мебели. Да и все необходимые разъемы для подключения можно провести скрытым способом, что гарантирует эстетичное оформление всей комнаты. Кроме того, это гарантирует соблюдение всех правил техники безопасности подсоединения электрооборудования.
Облегчить выбор места для монтажа машины может:
- Тип агрегата;
- Место размещения.
Все устройства данного типа делятся на несколько категорий:
- встраиваемые;
- отдельностоящая посудомоечная машина;
- компактная под раковину;
- переносные для малогабаритных квартир или для дачи;
- в нише/на полке.
Кроме того они могут быть:
- Узкими, шириной до 45 см;
- Низкими, шириной порядка 50–60 см и высотой не более 50 см.
Исходя от типа агрегата, надо заранее определиться с местом монтажа, где будет происходить установка вашей посудомойки. Главное условие — агрегат нужно максимально грамотно разместить относительно пунктов подключения:
- розетки;
- трубы канализации и водопровода.
Совсем не лишним будет, если установка и подключение новой посудомоечной машины произойдет таким образом, что возле нее будет расположен кухонный ящик для посуды и разных нужных принадлежностей, которые прошли процедуру мойки в ПММ.
Когда для аппарата найдено подходящее место, то можно приступать к следующему этапу — подключению.

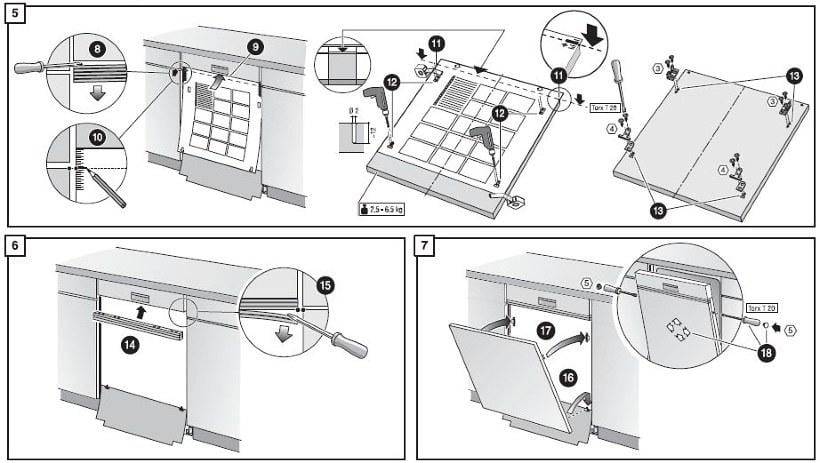

Инструкция по установке машинки Бош
Организации, реализующие бытовое оборудование, обычно предлагают услуги по установке. Не стоит ими пренебрегать, если вы хотите сохранить гарантию на новую посудомойку. Если вызов специалиста по каким-то причинам невозможен, внимательно изучите инструкцию.
В ней есть схемы и рекомендации, как правильно установить конкретную модель посудомоечной машины Bosch своими силами.
Этап #1 – подключение к канализации
Для соединения моечной секции машинки с канализационной трубой используют сливной шланг. Он может быть элементом поставочного комплекта, а может приобретаться отдельно. Дренажный шланг бывает гладким и гофрированным. Первый меньше засоряется, второй лучше гнется.
Предлагаем не останавливаться на простой вставке дренажного шланга в канализационный отвод, а выполнить ряд мероприятий, которые в дальнейшем уберегут машинку и подключенный шланг от дополнительного ремонта и очистки:
- обязательно используйте сифон – так вы навсегда избавитесь от дискомфорта, вызванного неприятным запахом;
- изгиб в виде петли на расстоянии 45-55 см от пола поможет избежать обратного тока воды;
- обеспечьте герметичность соединения слива с канализационной трубой, чтобы устранить риск протечек и затопления.
Нецелесообразно заливать соединения герметиком – при замене элементов придется удалять все оборудование. Не менее надежны хомуты, которые равномерно стягивают шланг по всей окружности. Существуют устройства с пластиковыми накидными гайками – они не такие надежные, но при постоянном контроле могут длительное время обеспечивать герметичность.
Для подключения слива посудомоек для кухонных раковин выпускают сифоны с патрубком, предназначенным для соединения со шлангом. Они привлекают компактными размерами, оптимальной формой и удобной схемой сборки системы.
Итак, для подключения к канализации необходимо:
- зафиксировать сливной шланг на выходящем патрубке машинки;
- подключить шланг к гидрозатвору;
- обеспечить герметичный вход в канализационную трубу с помощью переходника.
Если машинка заняла место по соседству от мойки, подключение будет происходить намного проще, так как можно организовать общий сливной узел.
Этап #2 – подсоединение водопровода
Чтобы правильно подключить воду, обязательно загляните в инструкцию. Производители указывают желательную температуру подаваемой воды, и часто она не должна превышать +25 °С. Это значит, что машинка сама нагревает воду до необходимой температуры и подключать можно только к холодной ветке.
Этот принцип применим и к ряду моделей стиральных машин.
Мастера по ремонту посудомоек настоятельно рекомендуют не рисковать, а все-таки обойтись только «холодным» подключением, и вот почему:
- В отличие от систем с нагретой водой в частных домах, которые регулируются самостоятельно, централизованные не могут обеспечивать рекомендуемую температуру, и она часто превышает заявленные производителем параметры.
- Магистрали с горячей водой иногда не оборудуют фильтрами, и она отличается плохим качеством.
- В летний период горячую воду нередко отключают на месяц, чтобы произвести профилактику и ремонт сетей.
- Возможно, что использование горячей воды обойдется дороже, нежели электричество на нагрев холодной – современные режимы экономии и разработки компании Bosch минимизировали энергозатраты.
Если посудомойка «встанет» рядом с мойкой, легче всего произвести врезку в канал, идущий к смесителю. Для этого используют тройник с возможностью перекрытия одной линии. Он имеет размеры выходов «мама»-«папа» ½ дюйма и отвод для посудомоечной машины с резьбой ¾ дюйма, расположенной с наружной стороны.
На боковой выход установлен запорный кран. Изделие с запорной арматурой немного дороже, зато позволяет перекрывать воду, по шлангу поступающую в машинку. Это удобно, когда требуется срочно произвести ремонт или поменять детали в посудомойке.
Бытовая техника известного бренда Bosch популярна благодаря своей надежности. После приобретения многие владельцы задаются вопросом, как установить посудомоечную машину Bosch самостоятельно. Если дома есть необходимые инструменты, и вы умеете ими пользоваться, подключить машинку не составит большого труда.
Самостоятельная организация работ
Посудомойки могут быть компактные (настольные), встраиваемые и отдельностоящие. Все отдельностоящие модели (компактные и полноразмерные) подключаются одинаково. У встроенных ПММ единственное отличие — это способ установки. Машина помещается в шкаф или нишу, дополнительно крепится к стенкам.
При подключении посудомоечных машин «Сименс», «Ханса» (Hansa), «Индезит» прежде всего посмотрите в инструкцию. Продумайте место для установки на кухне. Если вы заранее не предусматривали шкаф для техники в гарнитуре, тогда выбирайте место вблизи от мойки.
Можно приступать к подготовке инструментов и деталей.
Инструменты и комплектующие
Что понадобится для подсоединения к водопроводу и канализации:
- Тройник из латуни считается самым надежным. Желательно, чтобы к нему крепился запорный вентиль. Можно приобрести краник отдельно.
- Сифон с двумя выводами, чтобы одновременно подключить стиралку и посудомойку.
- Фум-лента для герметизации соединений.
- Хомуты для укрепления подсоединенных шлангов.
- Прокладки.
Из инструментов:
- отвертки шлицевые и крестовые;
- гаечный ключ;
- кусачки;
- уровень.
Для подведения электричества:
- влагостойкая розетка;
- стабилизатор напряжения;
- дифавтомат.
Для установки крепежей понадобится дрель и болты.
Также нужно учитывать некоторые особенности отдельных марок:
- У «Бош» чувствительный впускной клапан, поэтому обязательно подключайте проточный фильтр.
- Посудомоечные машинки «Сименс» требовательны к креплениям.
- «Электролюкс» не терпят наклона в сторону даже на несколько градусов.
Как правильно подключается ПММ? Важно соблюдать последовательность:
- сначала подключение выполняется к сливу;
- затем к водопроводу;
- к электросети.
После этого проводится пробный запуск. Затем встроенная техника устанавливается на место.
Организация слива
Начните с установки сифона. Чтобы подсоединить посудомойку и стиралку вместе, подключите сифон с двумя выводами. Как только все будет готово, соедините конец шланга и носиком сифона. Закрепите соединение хомутом.
Не забывайте:
- Создать перегиб в месте соединения со штуцером. Это поможет избежать возвращения сточных вод обратно в бункер.
- Создать колено снизу, которое поможет избежать неприятных запахов.
Работа с водопроводом
Определитесь, к какому водопроводу подключается ваша модель машины. Это может быть только холодный или и горячий, и холодный водопровод.
Последовательность выполнения работ:
- Перекройте подачу воды.
- Отсоедините шланг смесителя от водопровода.
- Установите латунный или бронзовый тройник.
- К одному выводу подсоедините смеситель.
- На другой вывод установите проточный фильтр, а затем шланг посудомойки.
- Герметизируйте соединения «фумкой», наматывая ленту 10-15 раз по резьбе.
Модели, которые специально оборудованы для работы с горячим водопроводом, имеют в комплекте специальный шланг. Он устойчив к высоким температурам.
Сетевое подключение
В старых домах проводка и розетки не подготовлены к использованию мощной техники. Хотите продлить срок службы посудомойки? Тогда организовывайте правильную проводку. Самому справиться с такими работами сложно. Лучше обратиться к профессиональному электрику.
Какие работы нужно провести:
- проштробить в стене выемку;
- проложить трехжильный медный провод;
- организовать влагостойкую розетку европейского типа с заземлением;
- выполнить соединение через дифавтомат.
Очень осторожно нужно действовать, при подключении плиты посудомойки и духовки. Некоторые встраивают посудомоечные машины под варочной панелью
Запрещено:
- Подключать технику через тройники, переноски, удлинители.
- Располагать розетку выше 45 см от пола.
- Включать вилку ПММ в одну розетку с плитой.
Осталось запустить тестовую мойку, и можно загружать посуду. Данное видео поможет вам в подключении ПММ:
Особенности расположения и установка ПММ «Бош»
Первым делом нужно выбрать место для будущей техники. Если вы предусмотрели покупку посудомойки на этапе ремонта, проблем со встраиванием даже в кухню «Икеа» не возникнет. На плане заранее отмечается вывод коммуникаций, рассчитываются размеры ниши для встраивания.
Модели ПММ «Бош» пользуются спросом, у них большой ассортимент и широкий ценовой диапазон. Вы сможете подобрать компактную модель, габаритами 45х55х50 см. Разместить ее можно в кухонном шкафу или на столешнице. Подключение выполняется стандартным способом.
Встраиваемый вариант лучше предусмотреть заранее. Высота техники от 81,5 см, ширина корпуса 45-60 см. Учитывайте, что ниша должна на 2-5 см быть шире, чем размеры посудомойки.
Чтобы дверца идеально прикрывала фасад ПММ, с внутренней стороны наложите шаблон и просверлите отверстия.
Решились на покупку посудомоечной машины совсем недавно? Важно правильно выбрать место для установки. Будет удобно поместить технику возле мойки. Тогда вам не придется искать удлинители для подключения к водопроводу
Тогда вам не придется искать удлинители для подключения к водопроводу.
Установить встроенную посудомойку под столешницу несложно, если правильно демонтировать шкаф. Для этого уберите полочки, снимите нижнюю и заднюю части либо проделайте отверстия в боковых стенках под выводы шлангов.
Почему удобно размещать ПММ возле раковины:
- Не нужно тратиться на покупку отдельных шлангов.
- Не придется удлинять шланги, а значит, отработанная вода будет уходить быстрее.
- Грязные тарелки можно быстро переложить из раковины в бункер.
Перейдем к подключению. Подробная схема должна быть указана в инструкции.
Нюансы установки встраиваемой техники
Отдельностоящие агрегаты просто устанавливают на предусмотренное для них место, затем производят подключение. Встраиваемые модели нужно интегрировать в мебельный гарнитур.
Вот несколько полезных рекомендаций, которые могут пригодиться в процессе монтажа встраиваемой техники:
- размеры шкафа для встраивания должны соответствовать габаритам корпуса посудомойки, для сравнения нужно сверяться с предоставленными производителем схемами;
- обязательно используйте защитные приспособления, которые находятся в комплекте – металлическую планку для укрепления столешницы, парозащитную пленку;
- для выравнивания корпуса подкручивайте ножки, обычно их три – две находятся спереди и одна – сзади;
- не забудьте вставить боковые втулки и зафиксировать корпус саморезами;
- декоративные панели фиксируйте строго по шаблонам или трафаретам, которые также есть в комплекте поставки.
Посудомойки разных производителей могут иметь конструкционные отличия, поэтому следует опираться только на инструкцию конкретной модели.
В документе четко изложено, как правильно установить посудомоечную машину, в каком порядке нужно производить действия по монтажу и подключению коммуникаций.
Выбор места и покупка компонентов
Одной из самых насущных проблем, для установки кухонной техники, являются малогабаритные кухни. Посудомоечная машина не является исключением, скорей всего наоборот – она требует немного больше усилий, поскольку ей необходимо подключение и воды, и электричества.
Зачастую, при заказе цельной кухни, большинство проектов выделяют место и под посудомоечную машину. Если такого места нет, то вы сможете сами организовать его, выбрав модель, подходящую для установки на стол, или имеющую универсальный дизайн.
В таком случае нужно учесть, как подвести систему слива, набор воды и электричество, поэтому заранее просчитайте размеры и все варианты.
Монтаж машинки
Подключение к электросети
Все мы знаем элементарные требования безопасности при работе с электроприборами, и они всецело подпадают под монтаж посудомоечной машины, с некоторыми нюансами.
Прежде всего, необходимо учитывать тот факт, что подключать устройство следует только лишь в евророзетку, ведь она обладает хорошим заземлением. Стандартные розетки без заземления категорически не подходят для установки.
Евророзетка с заземлением
Если невозможно обеспечить заземление, можно сделать зануление, подключив провод заземления к нейтрали. Являетесь владельцем «советских» розеток? Тогда обратитесь для их замены к профессионалам.
Они смогут вывести новую, заземленную розетку на необходимый уровень (25-35 см над полом), а также сделать дополнительную с отводом через автомат-размыкатель. На схеме вы можете своими глазами увидеть рекомендованное положение электропроводки и подключение машинки.
Схема подключения посудомоечной машины
Подбор инструментов
Несмотря на некоторую сложность установки посудомойки, нам понадобится всего два инструмента: отвертка и пассатижи. Также нужно взять моток любой изоленты, с помощью которой можно будет обмотать резьбу перед затяжкой.
В качестве расходника стоит купить гидроизоляционную ленту, которая обеспечит непромокаемые соединения, цена её небольшая.
А вот на водную систему нужно будет потратиться, и я рекомендую купить такие компоненты:
- Латунный или бронзовый тройник, с резьбой на ¾ дюйма. Крайне не советую покупать силуминовый, поскольку он слабо противостоит кристаллитной коррозии. Из-за этого он может попросту распасться, образовав серьезную протечку.
Тройник с внешней резьбой
- Сифон для стока с двумя или одним штуцером. Двойной штуцер необходим для тех, у кого нет стиральной автоматической машинки. К нему можно подключать одновременно два слива, как стиральной, так и посудомоечной машины. Если вы не планируете устанавливать «стиралку» на кухне, или уже имеете отдельный для неё слив, купите сифон с одним штуцером.
Сифон с двумя штуцерами
- Запорный кран шарового типа. Подойдет из любого материала, кроме силумина.
Запорный кран
- Фильтр грубой очистки воды. Он не обязателен, но если вы хотите, чтобы посудомойка прослужила длительное время, то рекомендую вам установить и его. Плохо очищенная вода может вызвать серьезную поломку. В зарубежных странах существует такая же проблема, поэтому фильтр является одним из важных элементов.
Фильтры грубой очистки воды
- Дополнительная металлопластиковая хенка. Если машинка будет установлена далеко от раковины, а стандартная хенка не достанет, то тогда приобретаем новую необходимой длины.
Металлопластиковая хенка в мотке
На этом список компонентов заканчивается, и мы переходим к самому процессу установки своими руками.
