Достоинства и недостатки проточного водонагревателя
Установка водонагревателя
Преимущества
- Компактные размеры. Проточный обогреватель не занимает много пространства. При этом в продаже доступны модели нагревателей, укомплектованные смесителем и лейкой душа, что позволяет дополнительно сэкономить.
- Быстрый нагрев. В отличие от моделей накопительного типа, проточные нагреватели начинают давать теплую воду уже спустя 30-60 секунд после запуска.
- Отсутствие ограничений на объем подогретой воды. Пользователь может получить ровно такое количество горячей воды, которое ему нужно, в отличие от накопительных баков, объем которых ограничен.
- Сравнительно низкая цена.
Недостатки
- Сравнительно высокое потребление электроэнергии.
- Требовательность к проводке, автомату и счетчику.
- Ограниченная производительность. Этот недостаток актуален только для маломощных и компактных бюджетных моделей, способных готовить горячую воду исключительно для ванной комнаты. При необходимости обустройства разводки и на кухню придется потратить больше денег на покупку более энергоемкой и габаритной модели.
- Сравнительно дорогая эксплуатация по причине существенного потребления электроэнергии.
Установка водонагревателя своими руками
Проточные водонагреватели лучше всего подходят для домов и квартир, укомплектованных электрическими плитами. В данном случае счетчик и электропроводка уже будут соответствовать нормативным требованиям.
Монтаж газовой модели
Монтаж газовой колонки или газового проточного водонагревателя выполняют только после согласования с газовыми службами с изготовлением проекта газоснабжения дома или квартиры.
Намного проще выполнить подключение, если новая модель колонки по параметрам будет соответствовать старой. Несмотря на то, что для подключения газового водонагревателя необходимо приложить большие организационные усилия, этот метод получения ГВС более предпочтителен в связи с низкой ценой на газ и высокой скоростью нагрева.
Согласование
Согласование подключения газовой колонки начинают с изготовления проекта газоснабжения с детальным описанием модели устройства, отвода дымовых газов, системы газоснабжения и защиты, а также установки газового счетчика. Проект должна выполнять компания, имеющая право на соответствующий вид работ, а согласовывается он с газовой службой, архитектурой, пожарниками, СЭС и эксплуатационной жилищной компанией.
Согласования будут выполнены, если проект будет соответствовать СП 42-101 от 2003 года и СНиП 42-01 от 2002 года. При этом объем помещения для установки должен превышать 7,5 м3, а высота свыше 2 м, с обязательной трехкратной естественной циркуляцией воздуха.
Демонтаж старой газовой колонки
Для того чтобы произвести демонтаж газовой колонки, приглашают представителя горгаза, чтобы он перекрыл подачу газа на старый аппарат.
Далее работы по демонтажу проводят самостоятельно: откручивают гайку на газовом гибком шланге или отсоединяют металлическую трубу и заменяют ее на современный гибкий шланг с новой запорной арматурой. По завершении демонтируют дымовую трубу и снимают колонку со стенового крепления.
Установка нового устройства
Установка газового водонагревателя
Перед установкой новой колонки проверяют работоспособность дымовентиляционных каналов, дымовой трубы, при необходимости очищают их от сажи и пыли. Продумывают схемы подключения водяной линии от колонки, обычно на кухне и в ванной комнате и протягивают трубную разводку с установкой запорно-распределительной арматуры.
По имеющемуся в комплекте набору креплений уточняют месторасположение колонки, и готовят отверстия под анкера. Закрепляют на стенке корпус, снимают лицевую панель и проводят подключение колонки по дымовому каналу, газовой и водяным трактам в соответствии со схемами, указанными заводом-изготовителем.
Современные проточные водонагреватели сегодня становятся незаменимыми устройствами бытового горячего водоснабжения в квартире и на даче. Наиболее простыми считаются электрические скоростные водонагреватели, но себестоимость такого нагрева ГВС в разы превышает стоимость горячей воды, полученной в газовой колонке.
Монтаж проточного безнапорного бойлера
Такой тип водонагревателя работает только от смесителя, поэтому выбор места, где его разместить не возникает. С установкой такого бойлера в квартире своими руками мороки будет намного меньше.
Что понадобится для установки и подключения такого электрического водонагревателя:
- Безнапорный бойлер;
- Перфоратор со сверлом для бетона;
- Простой ключ;
- Дюбели
- Достаньте кран из раковины, открутив крепление;
- Теперь начните собирать сам электрический водонагреватель.
- Присоедините слив ко входному штуцеру и закрепите его.
- Вставьте бойлер в отверстие, где стоял смеситель.
Настенные же модели нужно крепить к стене так же, как крепили накопительный бойлер. По шаблону разметьте отверстия и просверлить их, вставьте дюбели, закрепите на них устройство.
Подключение проточного водонагревателя
Мучиться с ним столько же, сколько с накопительной бойлерной установкой не нужно. Обвязка водонагревателя сводится лишь к проведению гибкой подводки от смесителя к штуцеру устройства и наложения резиновой подкладки.
Схема же подключения настенного проточного бойлера к водопроводу выглядит так:
Так как во всех моделях предусмотрены кабели с вилкой, то «как правильно подключить бойлер?» вопроса не возникает. Через переходники подключать их к сети строго запрещается.
Как правильно запустить?
Закройте горячую воду и откройте смеситель, чтобы она пошла через электроприбор. Дождитесь хорошей струи и можете нагревать ее в бойлере.
Правила установки проточного водонагревателя
Температура воды в проточном водонагревателе повышается, когда она касается нагревательных элементов при прохождении внутри корпуса. Для регулировки степени нагрева есть клавиши управления на лицевой части.
Для правильного монтажа и подсоединения нужно знать строение прибора:
- нагревательный ТЭН;
- выключатель простой или ступенчатый для выбора мощности;
- клеммная колодка для электрической части;
- роторный компрессор (не всегда);
- кран подводки ХВС;
- патрубок вывода нагретой жидкости;
- монтажные отверстия для навески на стену.
Ваш водонагреватель будет обслуживать весь дом/квартиру?
Да, все точки водоразбора
22.22%
Только на ванную
44.44%
Только на кухню
33.33%
Проголосовало: 9
Проточный водонагреватель обязательно подключают через УЗО
Обращают внимание на правила монтажа:
- Наличие в локальной сети УЗО. Если мощность более 3 кВт, сила тока достигает 13 А (при вольтаже 220 В).
- Наличие заземления. Вода — проводник электричества, поэтому неисправный прибор может вызвать токовое поражение человека, если напряжение не пойдет по заземляющей линии.
- Цельный провод. Нельзя применять скрутки из нескольких кусков для отдельной линии от распределительного щитка.
- Прочная стена. Если прибор размещают на перегородках из гипсокартона или другого листового покрытия, каркас усиливают. Предупреждают случайный крен корпуса, чтобы внутри не скапливался воздух (пробка).
- Достаточный напор в сети ХВС. Проходящая вода должна постоянно заполнять внутренне пространство, чтобы нагревательный элемент не сгорел. Если в сети малый напор, не ставят граничную температуру нагрева, т. к. аппарат не включится совсем из-за внутренней блокировки.
Выбор места монтажа
При определении установочного места учитывают, что прибор располагают как можно ближе к смесителю. Фильтры ставят на общую линию после ввода в квартиру или предусматривают непосредственно перед проточником.
Особенности выбора места установки:

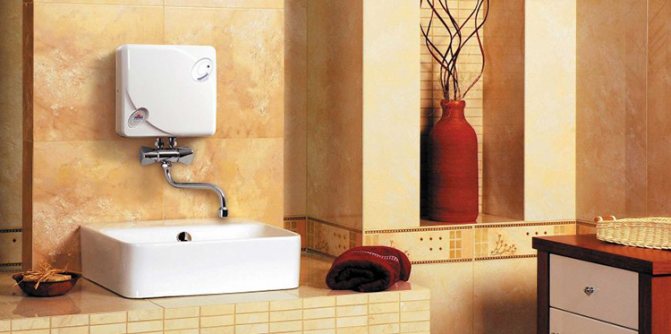

- В ванной комнате или совмещенном санузле прибор располагают так, чтобы на его корпус не попадали брызги от лейки или смесителя.
- Не устанавливают под душем, только выше или сбоку.
- Учитывают, что прибор требует строгой горизонтальности при установке, чтобы не завоздушивался при случайном наклоне.
- Оптимальный уровень в ванной комнате — выше головы на 15 – 20 см.
- Если задействованы несколько точек разбора, расстояние до них выбирают так, чтобы к каждой было маленькое расстояние — так можно снизить потери тепла при прохождении по трубам.
- Устройство должно быть в пределах доступа во время принятия душа, чтобы регулировать нагревание при необходимости.
Монтаж водонагревателя на стену
Размечают точки установки дюбелей через отверстия в задней части корпуса. От материала вертикального ограждения зависит способ крепления. Несмотря на небольшой вес к фиксации проточного водонагревателя подходят основательно, т. к. прибор работает с большим напряжением. Несущие стены из кирпича или бетонных блоков считаются лучшим вариантом. Сверлить отверстия в них нужно только перфоратором.
В ванных комнатах встречаются стены из материалов:
- пенобетон;
- перегородки, обшитые вагонкой, гипсокартоном, плитами ДСП, МДФ, ЛДСП;
- гипсолит;
- дерево.
Если перегородка облицована керамической плиткой, играет роль основа, на которой она закреплена. Сама керамика не является несущей, ставится на кирпиче, гипсокартоне, панельных листах. Плитку прочно приклеивают к стене, поэтому для навески можно использовать химические анкеры. Сверлят отверстие, внутрь помещают клей, затем ставят анкер.
Пенобетон — надежный материал, обладает достаточной прочностью, чтобы выдержать вес небольшого корпуса прибора. Для фиксации используют специальные дюбели с нарезным или частично раскрывающимся хвостовиком для пористых оснований. Иногда подставляют распорную пластину, через которую устанавливают шпильки. Стержни фиксируют гайками и шайбами.
В пустотелых перегородках, покрытым гипсокартоном, другими тонкостенными плитами размечают точки крепления так, чтобы они попадали на горизонтальную перемычку каркаса. Иногда места не совпадают, в этом случае устанавливают твердую пластину, площадь которой равна площади задней крышки водонагревателя. Используют раскрывающиеся дюбели по типу «бабочки».
Древесина подходит для монтажа проточного прибора. В материал закручивают саморезы с крупной резьбой (по дереву). Обычно используют диаметр метизов 5 – 6 мм, а длину берут так, чтобы в тело древесины они заходили на 45 – 50 мм. Между стеной и водонагревателем ставят прокладку из негорючего материала. Также поступают, если каркасная стена покрыта древесноволокнистыми плитами, вагонкой.
Общая схема подключения к водопроводу
Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.
Подача холодной воды (сверху вниз):
- Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
- Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
- Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:
Схема подачи воды в бойлер
- обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
- предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.
Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан
Важность системы безопасности сложно переоценить
Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя
Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя
При этом тэны будут все так же греть, что приведет к выходу их из строя.
Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.
Предохранительный клапан в системе
- В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
- Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
- В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
- Врезка тройника в имеющуюся трубу подачи холодной воды.
Выпуск горячей воды (сверху вниз):
- Монтаж муфты-«американки» на патрубок горячей воды бойлера.
- Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
- Врезка в разводку горячей воды по квартире или дому.
Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

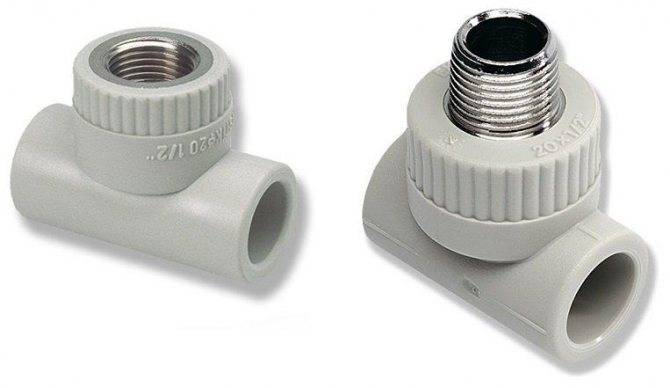

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.
Схема подключения бойлера к водопроводу
Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:
- Металлическую трубу нужно тщательно зачистить от старой краски.
- В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
- Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.
Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью
Подготовительные работы
Подготовка к монтажу начинается с проверки электросети. Собственно, сделать это надо еще до момента приобретения прибора. Иначе вы можете потратить деньги впустую – купите мощный водонагреватель, а потом выясните, что сети вашей квартиры его просто не потянут.
В магазинах продаются водонагреватели проточного типа мощностью от 3 до 27 кВт.
По количеству фаз проточники делятся на:
- однофазные: их мощность не превышает 8 кВт. Эти приборы пригодны для установки в квартирах;
- трехфазные – на 12-27 кВт. С их помощью можно обеспечить горячей водой загородный дом или общественное здание.
Обычно в городских квартирах устанавливают водонагревательный прибор мощностью 6 кВт.
Для его работы потребуется тока 27 А. В старых домах электросчетчики рассчитаны на 32-40 А.
Но ведь в доме будет работать не только проточник: в быту используется большое количество электроприборов.
Если маломощный прибор выдержит старая проводка, то под мощный водонагреватель вам придется прокладывать новую.
Поэтому под водонагреватель прокладывается отдельный кабель соответствующего сечения.
Например, для прибора мощностью 6 кВт этот параметр составит 4 мм 2 . Для семи-восьмикиловаттного потребуется кабель сечением 5 мм 2 . Под более мощное устройство – 13-16 кВт – прокладывается линия сечением 10-16 кВт.
Проверить допустимую мощность сети можно следующим образом:
- Выясните, какой автоматический выключатель установлен перед электросчетчиком – на вводе в квартиру.
- Перемножьте две величины: номинальный ток автомата и рабочее напряжение сети.
Так, при автомате на 16 А допустимая мощность составит:
16 х 220 = 3520 (3,52 кВт).
Место установки прибора
Далее определитесь с местом установки нагревателя. На это решение большое влияние оказывает тип прибора. Безнапорные нагреватели устанавливают в точке водоразбора – над раковиной или под ней, либо сбоку от крана. При этом желательно разместить электроприбор таким образом, чтобы исключить возможность заливания его водой. Хотя модели в исполнении IP24 и IP25 имеют хорошую влагозащиту.
Читать также: Какой световой поток нужен для растений
Место установки должно выбираться таким образом, чтобы включение, механическая регулировка напора и температуры не доставляли пользователю неудобств.
Сверление отверстий под кронштейны
Завершается подготовительный этап сверлением отверстий и установкой в них дюбелей.
Кронштейны для подвешивания водонагревателя входят в комплект, так что вам остается только разметить по ним места крепления.
Делается это так:
- Возьмите в руки уровень и карандаш, и отметьте место установки проточника.
- Снимите верхнюю крышку с прибора, приложите к стене, выводя уровнем горизонталь и отмечая центры будущих отверстий.
- При помощи дрели просверлите отверстия под крепеж.
- Установите дюбели и шурупами прикрепите водонагреватель к стене.
Инструменты
- пригласить специалиста;
- выполнить все работы самостоятельно.
В первом случае ваши заботы ограничиваются покупкой водонагревателя и смесителя. Все остальное профессионал носит с собой. Вам надо будет обеспечить ему доступ в квартиру и принять у него работу.
Если же вам больше нравится все делать самому, приготовьте набор инструментов:
- дрель: ее мощность должна быть достаточной для сверления отверстий в бетонной стене;
- сверло по бетону: диаметр выбирайте в соответствии с аналогичным параметром шурупов и дюбелей;
- медный электрический провод: сечение выбирайте по мощности водонагревателя;
- защитный автомат;
- водопроводный ключ;
- отвертка или шуруповерт;
- пассатижи.
Как подключить проточный водонагреватель в квартире и на даче
Прежде чем начать установку водонагревателя проточного типа, убедитесь, что ваш счетчик и проводка “потянут” водонагреватель. Если у счетчика показатель силы тока менее 40А, он потребует замены.
Заменить счетчик несложно. Выбирайте самые мощные модели. Установкой занимаются службы энергонадзора.
То же касается и проводки. Старая алюминиевая проводка не выдержит больших нагрузок, что может привести к пожару. Лучше ее заменить новой медной с большим сечением
Обратите внимание и на мощность модели нагревателя. Не следует выбирать модели, которые неспособны держать температуру воды в 40 градусов при скорости потока 5 литров за минуту
Расчет сечения проводов
Таблица зависимости сечения медного кабеля от силы тока. Вы можете выбрать подходящее значение сечения провода из таблицы, зная мощность или ток водонагревателя..
Вспоминаем школьный курс физики и формулу мощности:
P = I * U;
где Р – мощность (Вт), I – сила тока (А), U – напряжение (В).
Получается, если мощность устройства составляет, к примеру, 7кВт, то по формуле легко высчитать необходимое значение силы тока.
I = P / U = 7000 / 220 ≈ 32 (А).
Далее считаем, с каким сечением должен быть медный кабель, чтобы выдержал такую силу тока.
На каждый квадратный миллиметр сечения медного провода приходиться 10 А тока.
Получается, что нам понадобится (берем с запасом), кабель с сечением 4 мм.
Максимальное значение мощности проточного водонагревателя – 8 кВт для квартиры. Для большего ее значения придется непременно менять счетчик. Не забывайте, что от счетчика питаются все электроприборы, а не только устройство для нагрева воды.
Дополнительная защита
Не забывайте о том, что любой нагревательный прибор, а особенно водонагревательный – это источник повышенной опасности. Не поленитесь и, меняя проводку, поставьте отдельный автомат на устройство. Этим вы защитите остальные приборы, проводку и счетчик от короткого замыкания, а дом от пожара.
Подготовка инструментов
Параметры схем таких устройств почти одинаковые, поэтому для монтажа на стену понадобятся:
- дрель;
- сверла по бетону;
- шурупы;
- шуруповерт;
- дюбеля;
- саморезы;
- молоток;
- отвертки;
- линейка или рулетка;
- уровень;
- газовый ключ;
- рожковый ключ;
- плоскогубцы;
- пассатижи;
- медный трехжильный провод с двойной изоляцией;
- ФУМ-лента для герметизации соединений;
- металлопластиковая труба;
- евророзетка;
- тройник;
- запорные краны;
- гибкие шланги.
При необходимости наращивания труб из пропилена приобретают труборез и специализированный паяльник. Розетка должна иметь заземление. Набор может отличаться, все зависит от модели.
Место установки
Ставите крышку на свое место и устанавливаете нагреватель туда, где его не будут доставать прямые брызги воды.
При этом прибор должен располагаться строго горизонтально.
Если вы его поставите на полочку или подвесите на проволоку, он в процессе работы может наклониться и “завоздушиться”. Участок тэна, оказавшийся из-за этого без воды, просто перегреется и сгорит.
Поэтому два шурупа в стену, с соблюдением уровня горизонта, засверлить все же придется.
Ошибка №4
Нагреватель при использовании его в качестве душа не рекомендуется устанавливать ниже уровня головы человека или располагать внутри ванны.
Над раковиной ставить разрешается.
С местом и проводкой разобрались, переходим к сантехнике.
Подключение к водопроводу и смесителю
Для подсоединения душа и крана холодной воды на одной точке откручивают шланг с лейкой. Пристыковывают его к входному отверстию на корпусе, где поступает ХВ.
Такое положение дает возможность двойного использования:
- Ставят рукоятку в позицию «душ» — вода идет через водонагреватель.
- Переводят переключатель в положение «кран» — получают холодную воду, которая минует корпус прибора.
Если включают горячее водоснабжение в центральной системе, откручивают душевой шланг от душа, прикручивают лейку, пользуются водопроводом ГВС на общих основаниях. На выходной трубе нельзя ставить никаких запорных вентилей.
Если подключают устройство на несколько точек, на горячий и холодный отвод ставят по вентилю, при этом соединения тщательно герметизируют. Удачно, если мощный прибор монтируют недалеко от гребенки, где разводится сантехника. Для стыковки используют тройник.
После навески корпуса подгоняют фитинги и трубки от врезки до запорных кранов на проточнике. Фитинги спаивают после примерки. Так можно присоединить водонагреватель в любом месте магистрали.
Подсоединение к электросети
Схема подключения проточного водонагревателя к электросети является достаточно простой. Выполнить этот процесс вы сможете самостоятельно. Для выполнения подключения вам необходимо снять защитный экран устройства и завести в коробку с клеммой три провода. При выполнении этого процесса обязательно соблюдайте цветовую маркировку.
Установка проточного водонагревателя не может осуществляться без заземления. Вы имеете дело с водой и электричеством. Именно поэтому без заземления здесь просто не обойтись. Если нет заземления, то даже малейшая утечка тока может принести печальные последствия. Кроме, этого вам также необходимо установить УЗО. С его помощью вы легко сможете контролировать всю линию электросети. Если вам интересно, тогда можете прочесть про схемы установки инфракрасного обогревателя.
Это интересно: Как выбрать водонагреватель?
Подсоединение к трубам горячей и холодной воды
После кабеля переходим к сантехнической запорной арматуре.
Водонагреватель имеет два выхода с резьбой ½ дюйма (G1/2). Здесь в отличие от ранее рассматриваемого варианта, на холодный и горячий отвод необходимо установить по вентилю соответствующего размера.
Все резьбовые соединения лучше делать на аэробном герметике. Это гораздо быстрее и надежнее, плюс не требует от вас каких-то особых навыков сантехника, как при работе со льном или паклей.
Обрабатываете резьбу спиртосодержащей жидкостью, удаляете все пылинки и соринки, наносите небольшой слой герметика и закручиваете арматуру.
Данную сборку необходимо оставить на некоторое время, чтобы герметик схватился и “встал” (длительность высыхания смотрите на тюбике).
Где следует устанавливать мощный проточный водонагреватель на весь дом? Самое удачное место – возле коллекторной группы, там где идет разводка всей сантехники.
Для этого в конце коллектора придется установить тройник. Монтируете его на трубу ГВС и ХВС.
К этому же месту с щитовой должен приходить и кабель. Хотя как мы рассматривали ранее, ноль иногда бывает и не нужен, кабель лучше протянуть пятижильный (для 3-х фазного прибора) ВВГнг-Ls 5*4мм2 или ВВГнг-Ls 5*6мм2.
Пустая незадействованная жила будет резервной, что называется на всякий случай.
Для разметки точек крепежа во многих комплектах идет специальный шаблон. Если его нет, воспользуйтесь линейкой.
Ошибка №6
При этом соблюдайте минимальные расстояния до ближайших объектов.
Особенно это касается нижней кромки. Оставите мало места, в дальнейшем столкнетесь с проблемой подключения нижней подводки.
После монтажа корпуса подгоняете трубки и фитинги от коллектора до вентилей на проточнике
Не важно, что это будет – медь или дешевый полипропилен
После примерки и подгонки обжимаете и спаиваете все фитинги.
Когда не хотите заморачиваться с паяльником или прессом, можно обойтись гибкой подводкой.
Это самый недорогой и быстрый вариант подключения проточника. Таким способом можно подсоединиться практически в любом месте.
Делаете на основных трубах отвод через Т-образный тройник и соединяете прибор армированными гибкими шлангами.
Принцип отбора воды из бака
Существует одна верная схема подключения накопительного водонагревателя, учитывающая особенности его конструкции и позволяющая при необходимости быстро опорожнить бак. Такая необходимость возникает по следующим причинам:
- плановая очистка бака и ТЭНа от накипи;
- возникновение неисправности;
- переезд или замена аппарата новым;
- опорожнение водонагревателя на даче либо в доме с периодическим отоплением в зимний период.
Подсоединение водонагревателя к водопроводу, схема его установки и размещения должны учитывать, что отбор воды осуществляется из верхней зоны бака. Это объясняется тем, что вверху вода самая горячая, а в нижнюю зону происходит пополнение холодным потоком при наличии водоразбора в системе ГВС. Отбор происходит через вертикальную трубку, срез которой находится именно в верхней зоне.
Нельзя допускать, чтобы вода из емкости могла вернуться в систему холодного водоснабжения, поэтому подключение бойлера к водопроводу выполняется через обратный клапан. При падении давления в сети в результате отключения воды клапан не даст содержимому бака перетечь обратно в трубу.
В результате стандартного подключения бойлера к водопроводу его не удастся быстро опорожнить, открыв кран горячей воды. Даже откручивание трубы ГВС от штуцера не даст эффекта, поскольку забор воды располагается слишком высоко, а на холодной стоит обратный клапан. Проблему слива решает простая схема подключения водонагревателя к водопроводу, собираемая на этапе установки аппарата.
Врезка тройника в водопровод
В зависимости от материала водопроводных труб, придется выполнять ту или иную работу.
Стальные трубы
В идеале, такие трубы лучше заменить на пластиковые – полипропиленовые. Они ничем не хуже, но в них не образовывается ржавчина, да и работать с ними удобнее. Если вы не собираетесь этого делать, придется поступить следующим образом:
- Вырезать кусок трубы, соответствующий длине тройника;
- Нарезать резьбу на оставшихся концах труб;
- Наружную резьбу обмотайте фум-лентой;
- Установите тройник.
Медные трубы
Необходимо использовать тройник с прижимными гайками. Для его врезки нужно сделать следующие шаги:
- Вырезать кусок трубы в месте установки тройника;
- Наденьте прижимные гайки на оставшиеся концы трубок;
- Развальцуйте трубки до нужного диаметра;
- Установите тройник и зафиксируйте его гайками.
Для развальцовки вам потребуется специальный инструмент. Он довольно дорогой и вряд ли вы будете им часто пользоваться. Лучше его взять напрокат.
Набор для развальцовки медных трубок.
Полипропиленовые трубы (пайка)
Здесь вам понадобится не металлический, а пластиковый фитинг. Тип резьбы (наружная или внутренняя) – не важен. Главное, чтобы по диаметру и шагу он соответствовал шлангу. Для установки тройника необходимо:
- Вырезать часть трубы с учетом того, что оставшиеся концы должны входить в тройник;
- Очистите поверхности труб и тройника от грязи и пыли;
- Установите тройник и припаяйте его.
Пластиковые тройники с внутренней и наружной резьбой.
Пластиковые трубы (клей)
Такие трубы редко встречаются, но все же стоит о них сказать. Как в предыдущем случае вам понадобится тройник с резьбой. Чтобы его установить, нужно:
- Вырежьте кусок водопроводной трубы с учетом того, что оставшиеся части будут входить в тройник;
- Очистите и обезжирьте склеиваемые поверхности;
- Нанесите клей и установите тройник.
Правила безопасности
Сразу после установки бойлера рекомендуется установить УЗО мокрой группы электропроводки. Это специальное устройство, которое может спасти вам жизнь в случае пробоя электрического тока через ТЭН на воду и через воду на вас или на членов вашей семьи.
Внимание! В комплекте бойлера может не идти шнур с вилкой, это нормальная ситуация! Такие приборы запитываются к сети на-прямую. Это косвенно сделано для того, чтобы подключением вашего бойлера занимался электрик, который параллельно оценит пропускную способность вашей проводки и сделает вывод, предназначена ли она вообще для таких нагрузок!
Как установить проточный нагреватель воды
Процесс установки проточного водонагревателя своими руками включает подготовительный период
В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:
- количество проживающих в доме людей;
- максимальный расход горячей воды при одновременно открытых всех кранах;
- количество водоразборных точек;
- требуемая температура воды на выходе из крана.
Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности
Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей
Организация электроснабжения
Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.
Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.
Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм2. Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.
Выбор места установки
Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:
Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления
Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.
Выбор места установки зависит от типа проточного прибора:
- Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
- Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.
Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.
Монтаж на стену
Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:
- Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
- При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.
Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий
Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами
Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.
>Подключение водонагревателя к водопроводу
Так как приборы бывают напорного и безнапорного типа, подключение проточного водонагревателя к водопроводу осуществляют двумя способами.
