Плюсы и минусы электрических моделей
Многие профессиональные мастера отдают предпочтение ручным труборезам, если появляется необходимость работы с медными трубами. Между тем, кроме ручных моделей, существуют более продвинутые технически устройства с электроприводом.
При этом электрический привод получает энергию либо от встроенного аккумулятора, либо от сети. То есть инструмент не утрачивает свойства мобильности, в чём уже привлекательный момент.
Ещё одна новинка для группы резаков меди – электрический труборез. Конструкция вполне удобная, существенно сокращает затраты физической энергии пользователя. Для качественного результата требует наработки опыта
Аккумуляторный инструмент оснащён механизмом автоматического захвата материала. Диапазон диаметров труб, доступных аккумуляторному труборезу, – 12-28 мм. На корпусе устройства имеются элементы подсветки, чем обеспечивается удобство резки в условиях плохой видимости.
Электрический труборез, конечно, существенно снижает физическую нагрузку пользователя. Всё, что требуется владельцу такого девайса, – это в режиме отреза несколько секунд удерживать аппарат весом 1,5 кг в нужном положении. Например, модель MILWAUKEE C12, при рабочей скорости 500 об/мин, отрезает часть трубы диаметром 12 мм за три секунды.
Но высокая скорость реза, да ещё в автоматическом режиме, несколько ограничивает качественные показатели. Так, устройством недопустимы отрезы медных труб короче 12-15 мм, если верить инструкции.
Такие короткие куски медных труб не допускается резать электрическим труборезом. Нарушение требований может привести к поломке инструмента, а пользователь рискует быть травмированным
При отсутствии опыта работы с электрическим труборезом, редко удаётся получить идеальный срез по причине наличия вибраций от двигателя. Наконец, рабочий механизм электрического трубореза создаёт шум на уровне 70 дБ (норма допустимого шума по СНиП – 55 дБ).
Поэтому для мастеров (особенно в области холодильной техники) ручные труборезы выглядят лучшим инструментом при всех имеющихся достоинствах электрических моделей. Резак ручного применения даёт мастеру возможность «прочувствовать» ход лезвия, установить оптимальную скорость и глубину проникновения в тело трубы.
В результате срез получается ровным и качественным, идеально пригодным для создания вальцовки или под пайку.
Изготовление своими руками
Для изготовления инструмента нужно подготовить:
- молоток, отвертку;
- тиски, набор гаечных ключей;
- напильники, надфили;
- ножовку по металлу;
- винты, болты;
- пружины, квадратную катанку;
- металлические полосы.
Главная часть самодельного станка — болгарка.
- Из металлических полос, квадратной катанки собрать основание с рабочим столом.
- Поверх рабочей поверхности закрепить тиски.
- Собрать маятниковый механизм, на котором будет закреплять болгарка.
- Под нижней частью электроинструмента закрепить пружину.
- Проверить крепежные элементы, работоспособность резака.
При монтаже системы водоснабжения, канализации, отопления трубки нужно предварительно разрезать по требуемым размерам. Для этого применяются труборезы, которые упрощают процесс, позволяют получить ровные резы.
Смотрите видео о пробной резке трубы труборезами Rems:
Похожие материалы:
Виды пластиковых труб
В бытовых коммуникациях встречаются все виды полимерных и комбинированных трубных материалов, которые предлагает современный рынок. Их назначение ограничено техническими характеристиками материалов. В зависимости от того, при каких условиях (температура, давление, расположение) будет эксплуатироваться система, подбирают материал.
Металлопластик
Металлопластик – это многофункциональные трубы, используются для строительства водопровода, отопления, монтажа теплого пола. Они имеют многослойную структуру (5 слоев) и являются комбинированными. Средний (3-й) слой составляет алюминиевая фольга, которая прочно скреплена клеевой основой с полимером.
Монтаж металлопластиковых труб осуществляется с использованием металлических фитингов. Требования к срезу предъявляются строгие, поскольку от этого зависит качество и долговечность соединения.
Полипропилен
Полипропиленовые материалы широко используются для монтажа водопроводных бытовых сетей. Эти пластиковые трубы собирают с использованием специальных фитингов и диффузионной сварки. От качества среза полипропиленовой трубы напрямую зависит пропускная способность будущего водопровода, количество используемых фитингов, срок службы.
Резка полипропиленовых труб подручными приспособлениями приводит к микротрещинам самой трубы. Это особенно критично, если трубопровод планируется проводить закрытым способом.
Полиэтилен
Различают два вида полиэтиленовых труб – высокого и низкого давления. Полиэтиленовые материалы высокого давления (ПВД) служат для строительства безнапорных коммуникаций, таких как канализация, водоотведение, каналы для прокладки электропроводов.
ПНД – полиэтилен низкого давления является материалом для строительства напорных водопроводных, газовых сетей. Монтаж полиэтиленовых трубопроводов осуществляют на фитингах и сварке. Требования к качеству среза при этом высокие, а материал податливым для резки назвать нельзя.
Поливинилхлорид
Трубы из поливинилхлорида (ПВХ) это надежный материал для монтажа промышленных и бытовых коммуникаций, которые эксплуатируются без нагрева. ПВХ является жестким материалом, который выдерживает значительное внешнее давление. Основные области применения – водопроводные, канализационные, электротехнические сети и строительство артезианских скважин.
Конструктивные особенности труборезов
Производители изготавливают ручные механические и электрические резаки для точного раскроя продукции из полипропилена.
Аккумуляторный резак для полипропиленовых труб
При выборе инструмента учитываются:
- Объем предстоящих работ.
- Качество лезвия. Оно должно быть создано из легированной стали.
- Минимальный и максимальный диаметр разрезаемых труб.
Режущее оборудование обычно создается с металлическим корпусом. Предпочтение у моделей из алюминия. Устройства с корпусом из стали отличаются большим весом.
Поэтому они менее удобны в работе. Тем более при резке труб ПП не нужно прикладывать больших усилий. Алюминиевые корпуса прекрасно выдерживают создаваемые нагрузки.
Выпускаются модели, у которых можно менять режущие части. При больших объемах работ применяется именно такой инструмент. При отсутствии возможности смены лезвия придется покупать новое приспособление. Этот нюанс не учитывается при разовых работах.
Гильотинные
Этот тип инструмента отличается простой конструкцией и способностью точно отрезать прямолинейные трубные детали. Выпускаются ручные и с электрическим приводом гильотинные модели. В конструкции оборудования присутствует лезвие, которое строго перпендикулярно опускается на трубу.
Большинство ручных приспособлений способны разрезать продукцию с диаметром до 70 мм. Выпускается также инструмент, позволяющий работать с деталями сечением 100-150 мм.
Такого диапазона вполне достаточно, чтобы выполнить монтаж водопровода и отопления в квартире или коттедже. Промышленные модели позволяют резать трубы большего диаметра.
Гильотинный труборез состоит из следующих основных частей:
- острое лезвие обычно с тефлоновым покрытием;
- зажим для трубного элемента, открывающийся снизу;
- ручка со штоком, позволяющим создавать плавно увеличивающееся давление.
Гильотинный инструмент не предназначен для выполнения работы в ускоренном режиме. Причиной этому служит шток, который после каждого реза приходится выкручивать в обратном направлении.
Храповые
Такие приспособления конструктивно похожи на ножницы. Устройства имеют две ручки и одно лезвие. В конструкции присутствует также полукруглый упор для размещения разрезаемой трубы.
Ножницы полипропиленовых труб
Храповый механизм — это трещотка. Он плавно двигает нож при минимальных прикладываемых усилиях. С помощью такого инструмента обычно разрезают трубы диаметром от 15 до 30 мм. Если лезвие тупое, изделие из полипропилена сминается.
При резком нажатии на храповый механизм может произойти деформация стенок трубных деталей. Поэтому работать с инструментом нужно максимально аккуратно. Также труборез держать строго перпендикулярно относительно оси.
Даже небольшое отклонение в сторону приведет к получению косого среза. В этом случае торец приходится подтачивать. Если же он еще и замят, тогда дополнительно используется калибратор для его расправления.
Храповые труборезы изготавливаются также в пистолетном исполнении. Такие модели, позволяют получать более ровный срез при еще меньших усилиях.
В их конструкции присутствует пружина, возвращающая нож в исходное положение. Пистолетные храповые труборезы подходят для нарезки трубных деталей с твердыми стенками большой толщины.
Роликовые
Устройства выполняются в форме крюка, внутри которого располагается один или несколько подвижных колесиков. Разрезаемая труба размещается именно на роликах.
Роликовый труборез для полипропиленовых труб
В конструкции также присутствует острое колесико. С его помощью выполняется раскрой деталей. Режущий ролик размещен на телескопическом удлинителе. Он выдвигается из рукоятки.
Разрез детали трубопровода осуществляется путем поворота роликового приспособления вокруг зажатой заготовки. Количество оборотов зависит от толщины стенок. При этом резец каждый раз подтягивается с помощью поворота винтового механизма.
Роликовый инструмент выполнят быструю резку полипропиленовых труб. Самое главное, точно установить резак на отмеченную линию реза.
Во время раскроя нельзя сильно прижимать ролик к полимерной поверхности. Иначе в материале образуются микротрещины. Из-за них уменьшаются прочностные характеристики, что приводит к образованию сколов.
Отрезать часть прямолинейной детали нужно плавно. Это правила необходимо строго соблюдать при работе с толстостенными трубами большого диаметра.
Труборез для медных труб
Чтобы правильно подобрать труборез для медных труб, необходимо разобраться в их видах. Делая выбор модели устройства нужно учитывать не только материал трубы, но и то насколько толстые у нее стенки.
Резцовые приспособления
Они выполняют чистые срезы, и одолевают трубу с диаметром до 100мм. В обойме закреплены стальные (высокой прочности) диски-резцы. Если нужно, то положение этих дисков можно менять.
Роликовый ручной
Труборез роликовый ручной для медных труб является самыми простым инструментом. Его часто применяют к изделиям из меди, а так же стальным и алюминиевым.
Разрез ручной роликовой моделью выполняются путем поворота устройства вокруг заготовки, и подтяжкой прижимной гайки.
При замене нескольких направляющих роликов на режущие, полный оборот вокруг заготовки совершать не нужно. Хватает неполного оборота под углом 30 градусов с подтяжкой прижима трубы. В результате получается чистый срез.
Быстро функционирующие роликовые ручные модели имеют механизм быстрой установки и разводки. Это ускоряет операции, которые проводят с трубами.
Модели быстрого действия применяют для разрезания труб изготовленных из меди с диаметрами от 6 до 170мм. Для того, чтобы срезать заготовку, необходимо выполнить пару полных оборотов вокруг нее. Затем пружинный возврат дает возможность без задержек освободить заготовку и дальше монтировать ее.
В нем устанавливается от одного до трех режущих ролика. Чем их больше, тем значительней диаметр он может резать. Большим минусом ручного роликового инструмента становиться появление заусениц в месте, где выполнялся срез.
Чтобы нарезать заготовки, диаметром не больше 75 мм используют многороликовый цепной или хомутовый труборез. Эти инструменты очень удобные своим большим размахом рукояти.
Особенности работы с медными трубами
Для разрезания медных труб труборезы используются редко. Чаще для этой цели применяются электрические. Это обусловлено свойствами данного материала. Используя электрические модели, можно разрезать трубки из различных сортов меди.
Наиболее распространенный вариант для труб из меди – это роликовый труборез. Есть универсальные роликовые варианты, способные резать стальные, пластиковые и медные образцы. А есть модели, которые предназначены только для труб, изготовленных из меди и алюминия.
Видео
Электрический труборез для медных труб. Такой вариант стоит дороже. Потому, что принцип функционирования устройства состоит в высокой производительности двигателя, который приводит в действие детали для резки.
Работает двигатель с 500об/мин, и с такой скоростью он быстро разрезает нужную заготовку. К примеру, диаметр 12мм разрезается таким инструментом за 3 секунды.
Кроме уже описанных преимуществ электрического инструмента, есть еще – это автозахват. Он позволяет резать установленные трубы, с зазором приблизительно 35 мм от стенки.
Не менее важной становиться еще одна его особенность. Это работа с разными диаметрами медных изделий (от 12 до 35мм)
Видео
Электрический труборез работает как от аккумулятора, так и от сети. Он очень удобен и надежен в работе с медными образцами.
На что обратить внимание при выборе
Подбор наиболее подходящей модели определяется следующими факторами:
- Объемы предстоящей работы.
- Категории и типоразмеры трубной продукции.
- Качество инструмента и удобство работы с ним.
- Финансовые возможности покупателя.
Для монтажа домашней водопроводной сети или системы отопления будет достаточно ножниц с рейкой-храповиком. Для прокладки внешней и внутренней канализации лучшим выбором будет цепной или роликовый труборез. Когда финансы позволяют, то для укладки полипропиленовых отводов можно приобрести аппарат с функцией снятия фаски.
Механический или электрический
Выбор агрегата из этих категорий во многом определяется финансовыми возможностями покупателя. Электрические приборы намного производительнее, но они и стоят значительно дороже.
Если объем работы ограничивается разовой укладкой домашней сети, нет смысла переплачивать за электрический привод.
Как выбрать лезвие для инструмента
От качества режущего элемента во многом зависит производительность аппарата. Резцы, ролики и лезвия со временем теряют свою остроту
Поэтому важно выбрать надежную рабочую кромку
Лучший материал для лезвия — нержавеющая сталь. Угол заточки должен быть равен 30°. Следует учитывать материал при выборе размера лезвий. Так, для резки ПВХ труб подбираются ролики с высотой лезвий 3,5, 7, 4,5, 10,5 и 12,5 мм.
Ориентировочная цена
Стоимость ножниц — самых простых ручных приборов массового использования — начинается от 300–400 рублей. Более эффективные роликовые труборезы стоят от 1500–3000 рублей. Цена на профессиональный инструмент стартует с 3,5 тысячи рублей.
Топовые модели на рынке инструментов
Среди производителей режущего инструмента на российском рынке сумели зарекомендовать себя такие компании, как RIDGIT, REED, Stayer, Gerat, Virax, REMS, «Ротенбергер», «Зубр». Проведем краткий обзор их продукции.
Бюджетные модели для домашнего использования
Труборез Stayer для реза полимерных труб диаметром 42 мм. Храповая рейка обеспечивает возможность манипуляции одной рукой. Цена 346 рублей.
Телескопический труборез от немецкого бренда Gerat. Устройство позволяет комфортно работать с деталями разных сечений до 63 мм.
Профессиональное оборудование для резки труб
Телескопический труборез бренда «Ротенбергер» предназначен для резки многослойных отводов диаметром 35–42 мм. Способен работать в узком пространстве. Оснащен встроенным гратоснимателем.
Режущий инструмент для работы одной рукой — RIDGIT PC 1375 ML. Одна из самых удачных моделей известного бренда «Риджит». Прибор разрезает трубы сечением до 42 мм буквально за секунды. Цена 3600 рублей.
Гордость американской фирмы REED — поворотные или роторныe труборезы, применяемые для холодной резки отводов в любых условиях, включая аварийные ситуации.

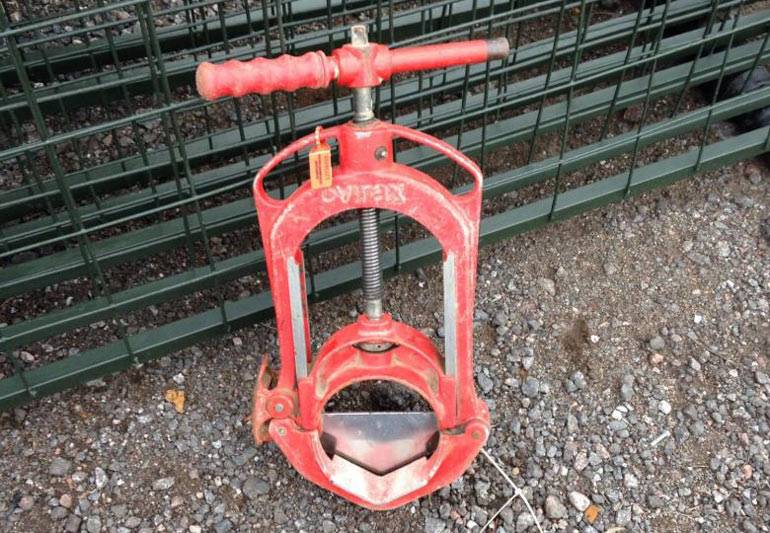

Ручная гильотина Virax, произведенная для прямой резки ПЭ труб сечением до 225 мм. Стоимость свыше 90 тысяч рублей.
Пресс-клещи
Пресс-клещи – это инструмент, который используется для создания неразъемных соединений медных трубопроводов. Для производства пресс-клещей используется высокопрочная сталь, что делает инструмент выносливым к механическим нагрузкам. Данное соединение позволяет сжать пресс фитинги и очищенный конец медной трубы.
Технология работы пресс-клещей такова:
- Фитинги зажимаются внутренним контуром пресс-клещей.
- Обжимной профиль пресс-клещей может быть различной формы – шести-, восьмигранным и т.д.
- Фитинги и трубопровод вместе деформируются под круговым обжатием пресс-клещей, тем самым создавая герметичное соединение.
Следует отметить, что для монтажа с помощью пресс-клещей необходимы специальные фитинги, что несколько отличаются от фитингов для капиллярной пайки своей конструкцией. Они имеют предусмотренное расширение для вставки трубы.
Труборезы для труб большого диаметра
Труборезы для стальных труб больших диаметров отличаются возможностью переносить высокие нагрузки при работе.
В отличие от остальных аналогов, эти труборезы имеют защелки — хомуты. Взаимодействовать эти механизмы могут с изделиями объемом больше двенадцати дюймов.
Хомутной механизм для работы со стальными трубами оснащен разъемной конструкцией, которая в ходе действий гарантирует полный обхват изделия при разрезании. Ролики-резаки такого устройства стоят в стационарной и раздвижной половине.
Высокая точность таких механизмов, позволяет выполнить точный и аккуратный разрез, который не понадобиться обрабатывать в последствие.
Действия с таким инструментарием не создают дополнительных проблем, в виде деформации труб, смятие торцов и разрушение защитного покрытия.
Механизмы для заготовок из стали большого объема применяют при монтажах различных трубомагистралей и при проведении ремонта.
Видео
Watch this video on YouTube
Чем резать полипропиленовые трубы не стоит
Чтобы края у прямолинейных трубных изделий получались ровными, резку не рекомендуется выполнять:
- ножовкой по дереву или металлу;
- электрическим лобзиком даже на тихом ходу;
- электродрелью с дисковой насадкой со стороны внутренней поверхности трубы.
Если воспользоваться такими приборами, края получатся рваными. Их придется тщательно зачищать и выравнивать перед пайкой, чтобы создать надежное соединение.
Отрезание ножовкой
Болгарка также не подходит для резки полипропилена. Причина этому высокая скорость вращения дискового элемента. Из-за этого материал нагревается и начинает плавиться.
Нельзя также использовать режущие приспособления для металлопроката. Они будут рвать полипропилен, так как их ножи не предназначены для работы с полимерными материалами.
Рейтинг ножниц для резки полипропиленовых труб до 3000 рублей
ЗУБР Мастер 23703-63
Инструмент от проверенного временем отечественного производителя пользуется повышенным спросом среди потребителей не только доступной стоимостью, но и необычным дизайном. По сравнению с аналогичными моделями, конструкция характеризуется наличием укороченных лезвий. При этом ручки получились длинными. За счет подобных конструктивных особенностей, изделие можно использовать в труднодоступных местах. Также внимания заслуживает наличие фиксатора. Максимальный диаметр рабочей поверхности – 63 мм. Отличное решение для работы с ПНД, ХПВХ и ПВХ труб.
Стоимость – 2739 руб.
ЗУБР Мастер 23703-63
Достоинства:
- повышенный эксплуатационный срок;
- можно работать на труднодоступных участках;
- качество сборки и расходных материалов;
- универсальность;
- наличие фиксатора;
- российский производитель.
Недостатки:
Гигант Fit 63мм
Отличный инструмент для тех мастеров, которые планируют работать с изделиями диаметром до 63 мм. Модель относится к категории универсальных. Конструкция от именитого канадского производителя подходит для работы с любыми пластиковыми заготовками. Сборка осуществляется на территории Поднебесной. Пользуется повышенным спросом благодаря доступной цене, высокому качеству сборки и практичности. Для изготовления применяется алюминиевый сплав. Позволяет работать даже с армированными конструкциями. Для изготовления лезвий применяется инструментальная сталь.
Средняя цена – 2388 руб.
Гигант Fit 63мм
Достоинства:
- качество сборки и расходных материалов;
- многофункциональность;
- корпус повышенной прочности;
- универсальность;
- отличное соотношение цены и качества.
Недостатки:
- режущий элемент нуждается в регулярной заточке;
- рез получается неровным.
Virax РС-32
Прекрасный выбор для тех мастеров, которые планируют работать с полипропиленовыми и полимерными заготовками диаметром до 32 мм. Продукт от проверенного временем французского бренда, специализирующегося на изготовлении высококачественных инструментов. Модель характеризуется резом повышенной точности. V-образный профиль сделан из высококачественной нержавейки. В процессе использования труба не деформируется. Форма конструкции универсальная. В руке лежит удобно. Подходит для кисти любого размера. За счет наличия прорезиненной накладки, инструмент не будет выскальзывать из потной ладони. Зафиксировать режущий элемент в закрытом положении позволяет пружинный механизм. Отлично справляется с трубами небольшого диаметра. Вес – 195 г.
Стоимость – 2212 руб.
Virax РС-32
Достоинства:
- компактные габариты;
- возможность работы на труднодоступных участках;
- универсальность;
- точный рез;
- повышенный эксплуатационный срок;
- прорезиненные накладки.
Недостатки:
Kraftool, GX-700
Несмотря на доступную стоимость инструмента, он с легкостью справится с трубой диаметром до 63 мм. Относится к категории универсальных за счет того, что может работать с материалами любого типа, в том числе и металлопластиком. Характеризуется повышенной безопасностью, компактными габаритами и отличной эргономикой. Исходя из многочисленных отзывов в сети, модели присущ повышенный коэффициент надежности.
Средняя цена – 2150 руб.
Kraftool, GX-700
Достоинства:
- повышенный эксплуатационный срок;
- безопасность;
- острые лезвия;
- эргономичность;
- универсальность.
Недостатки:
FORA 006030102-02
Модель используется для работы с полипропиленовыми конструкциями, чей диаметр составляет 16-63 мм. Исходя из многочисленных отзывов, инструмент имеет широкую область раскрытия режущих элементов, характеризующиеся повышенной остротой. Характеризуется повышенным эксплуатационным сроком и удобством в последующей эксплуатации. Также отмечается наличие фиксатора, который позволяет перевозить инструмент без риска получения травмы.
Стоимость – 1274 руб.
FORA 006030102-02
Достоинства:
- наличие фиксатора;
- эргономичная форма;
- универсальность;
- удобство в эксплуатации;
- острые лезвия.
Недостатки:
STAYER, Profi 23375-42
Инструмент может использоваться для работы с ХПВХ, ПВХ, металлопластиковыми и ПП заготовками. Характеризуется повышенным эксплуатационным сроком и удобством в использовании. В основе лежит применение храпового механизма и фиксатора защитного типа. Отмечается наличие эргономичных рукоятей, которые имеют прорезиненные накладки. К недостаткам можно отнеси возможность работы с конструкциями диаметром не более 42 мм.
Стоимость – 1080 руб.
Видео-обзор ножниц:
STAYER, Profi 23375-42
Достоинства:
- универсальность;
- практичность;
- прорезиненные накладки;
- фиксатор;
- храповый механизм.
Недостатки:
Конструкционные особенности изделия
Продаются труборасширители от простых ручных образцов, применяемых в быту, до сложных электронных модулей, которые используются в промышленности.
Ручной труборасширитель состоит:
- элемент основания;
- зажимы и фиксаторы;
- рукоять;
- насадочные головки;
- элемент для передачи усилия.
Материал основания – сталь с одной или несколькими трубками, которые имеют разные диаметры и совместно скрепленные. Трубки оснащаются ручками для хвата. В верхней части инструмента находится головка, на которую надеваются насадки (насадка). Насадка вращается или выполняет расширение. В простом инструменте не предусмотрено менять насадки, а расширение делает головка.
Модификация насадок разная. Это и круглые металлические кольца, которые незначительно меняют диаметр при помощи давления на рукоять, и сложный лепестковый инструмент.
В ручных моделях труборасширителей пружины передают момент усилия. Но есть инструмент, который оснащается для передачи усилий электроприводом, гидравликой и пр.
Критерии выбора механизма
Пытаясь определить, какой вид труборезов медных труб лучше, следует обращать внимание не только на форму исполнения и материал лезвия резца. Здесь понятно – предпочтительным для выбора всегда считается:
Здесь понятно – предпочтительным для выбора всегда считается:
- легированная сталь;
- постоянный малый рабочий радиус;
- острое тонкое лезвие;
- возможность замены режущего элемента.
Во многом на качество реза медной трубы оказывает влияние также опорно-роликовый механизм и телескопическая направляющая. Чем больше в конструкции трубореза имеется опорных роликов, тем качественнее и надёжнее действует устройство.
Также для конструкции трубореза по меди имеет значение размер ширины роликов и наличие между ними отрезной канавки. При большей ширине роликов гарантируется лучшая устойчивость положения медной трубы в процессе реза, а наличие отрезной канавки усиливает функцию точности обрезки.
Телескопическая направляющая, традиционно являющаяся частью конструкций резаков-телескопов, должна обеспечивать точный ход без малейших поперечных сдвигов.
Более удобным и практичным считается конструктивное исполнение телескопической направляющей с автоматическим откатом. Правда, опять же надёжность такой системы зависит от качества исполнения механизма автоматического отката.
Дополнение аксессуарами – этот момент берут на вооружение многие производители труборезов медных труб. Технические характеристики конструкции такое дополнение, конечно, не меняет.
Однако наличие под руками запасных деталей – это тоже немаловажный аргумент для пользователя на случай определения лучших конструкций. Аксессуары (как правило, запасной резец) обычно размещаются во внутренней области рукоятки винта.
