Тепловое реле — принцип работы, виды, схема подключения регулировка и маркировка

Чем отличается контактор от магнитного пускателя?

Многих читателей могло покоробить от данного нами определения, в котором мы (сознательно) смешали понятия «магнитный пускатель» и «контактор», потому что в данной статье мы постараемся сделать упор на практику, нежели на строгую теорию. А на практике эти два понятия обычно сливаются в одно. Немногие инженеры смогут дать вразумительный ответ, чем же они действительно отличаются. Ответы различных специалистов могут в чём-то сходиться, а в чём-то противоречить друг другу. Представляем Вашему вниманию нашу версию ответа на этот вопрос.

Контактор — это законченное устройство, не предполагающее установки дополнительных модулей. Магнитный пускатель может быть оборудован дополнительными устройствами, например тепловым реле и дополнительными контактными группами. Магнитный пускателем может называться бокс с двумя кнопками «Пуск» и «Стоп». Внутри может находится один или два связанных между собой контактора (или пускателя), реализующими взаимную блокировку и реверс.

Магнитный пускатель предназначен для управления трёхфазным двигателем, поэтому всегда имеет три контакта для коммутации силовых линий. Контактор же в общем случае может иметь другое количество силовых контактов.

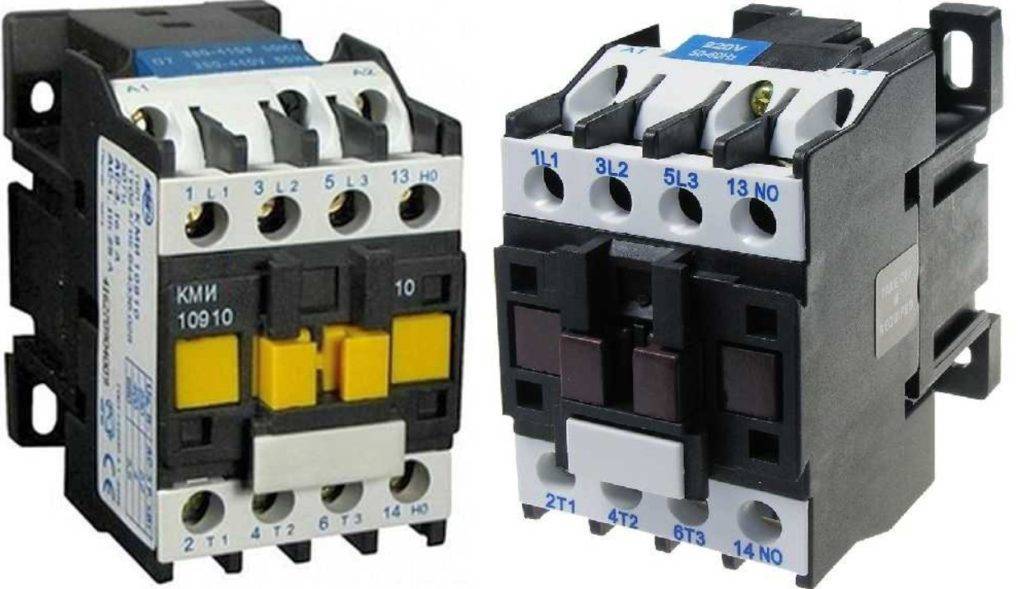

Устройства на этих рисунках правильнее называть магнитными пускателями. Устройство под цифрой один предполагает возможность установку дополнительных модулей, например теплового реле (рисунок 2). На третьем рисунке блок «пуск-стоп» для управления двигателем с защитой от перегрева и схемой автоподхвата. Это блочное устройство — тоже называют магнитным пускателем.

А вот устройства на следующих рисунках правильнее называть контакторами:

Они не предполагают установку на них дополнительных модулей. Устройство под цифрой 1 имеет 4 силовых контакта, второе устройство имеет два силовых контакта, а третье -три.

В заключение скажем: обо всех названных выше отличиях контактора и магнитного пускателя полезно знать для общего развития и помнить на всякий случай, однако придётся привыкнуть к тому, что на практике эти устройства никто обычно не разделяет.

Тепловое реле устройство и принцип работы

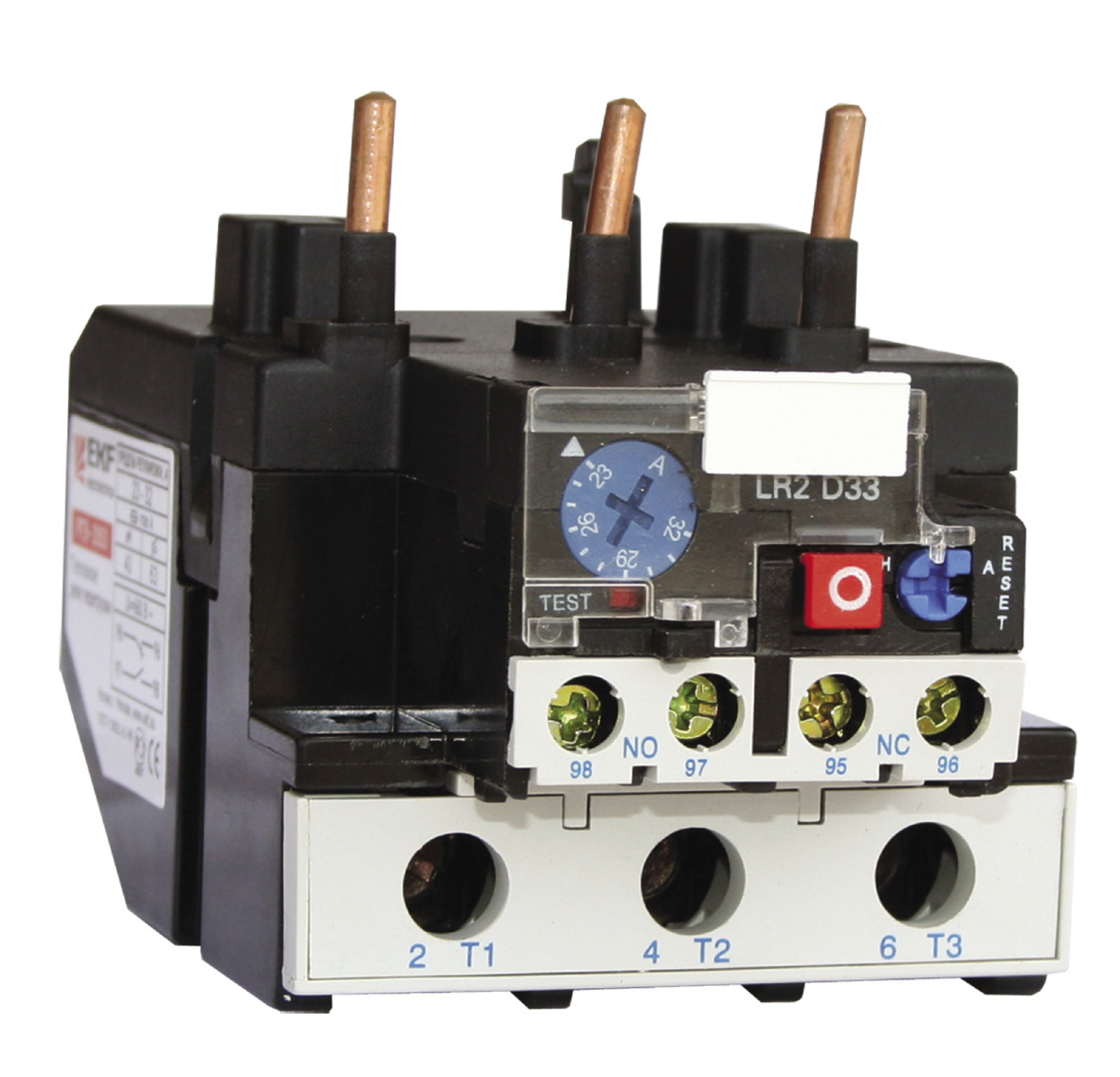

Тепловое реле являет собой электрическое устройство, предохраняющее электродвигатель любого электроприбора от критических значений температуры. При режимах повышенной нагрузки двигатель, который приводит в движение любые механизмы электрической машины или электроприбора, потребляет повышенное количество электроэнергии. Эта энергия может во много раз превышать положенную норму для двигателя. В результате процесса перегрузки внутри электрической цепи начинает стремительно повышаться температура. Это, несомненно, вполне может привести к поломке данного электроприбора. Для предотвращения подобного в электрические цепи включают дополнительно специальные устройства, рассчитанные на прекращение подачи электроэнергии при любом возникновении аварийных режимов (переходных процессов в электрических сетях, перегрузок и пр.). Такой предохраняющий прибор получил название тепловое реле (иногда можно встретить в литературе название «термореле»). Основной задачей теплового реле является сохранение рабочего режима электроприбора и его общей эксплуатационной способности.

Тепловое реле имеет в своей внутренней конструкции специальную биметаллическую пластинку. Под действием перегрузок и повышенного напряжения в электрической сети такая пластина изгибается (деформируется), а в своем нормальном состоянии она имеет достаточно ровную поверхность. Эта биметаллическая пластина плотно замывает электрические контакты, и поэтому ток может беспрепятственно течь по электрической цепи.

При перенапряжении и повышении значения электрического тока в цепи начинает стремительно возрастать температура. Это способствует нагреванию основного элемента теплового реле – двухслойной металлической пластинки. Последняя начинает выгибаться и разрывает поток электроэнергии, так как тепловое реле предназначено для отсечения нагрузки и напряжения при перегрузе электрической сети.

Однако биметаллическая пластина прогибается достаточно медленно. Если контакт подвижен и непосредственно связан с ней, то низкая скорость прогиба не обеспечит гашение возникающей при разрыве цепи дуги. Поэтому в конструкции теплового реле предусмотрено ускоряющее устройство, так называемый «прыгающий контакт». Отсюда следует, что выбор теплового реле основан на такой его характеристике как зависимость времени срабатывания от величины электрического тока.

Ввиду такого разрыва работа машины будет прекращена. Через некоторое время (обычно полчаса – час) пластинка остывает и возвращается в свое прежнее состояние, чем восстанавливает работу контура электрической цепи. Устройство снова приходит в работоспособное состояние.

Тепловое реле бывает нескольких типов. Широкое распространение получили реле ТРП (для однофазной нагрузки), ТРН (для двухфазной нагрузки), реле тепловое РТТ (для длительной перегрузки в трехфазной цепи) и тепловое реле РТЛ (защита электродвигателей от продолжительных перегрузок).

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Виды термореле защиты

Следует отметить, что на современном рынке электротехнических изделий представлены разные типы модулей тепловой защиты электрических силовых агрегатов. Каждый из этих типов устройств используется в конкретной ситуации и для определенного вида электрического оборудования. К основным разновидностям тепловых реле защиты можно отнести следующие конструкции.

  1. РТЛ — электромеханический прибор, обеспечивающий качественную тепловую защиту трехфазных электродвигателей и других силовых установок от критических перегрузок по току потребления. Кроме этого, термореле этого вида защищает электроустановку при дисбалансе питающих фаз, затянутого во времени пуска устройства, а также при механических проблемах с ротором: заклинивания вала и так далее. Монтируется прибор на контактах ПМЛ (пускатель магнитный) или как самостоятельный элемент с клемником КРЛ.
  2. РТТ — трехфазное устройство, предназначенное для обеспечения защиты электрических двигателей с короткозамкнутым ротором от токовых перегрузок, перекосу между питающими фазами и при механических повреждениях ротора, а также от затянутого по времени пускового момента. Имеет два варианта установки: как самостоятельный прибор на панели или совмещенный с магнитными пускателями ПМЕ и ПМА.
  3. РТИ — трехфазный вариант электротеплового расцепителя, защищающего электрический двигатель от тепловых повреждений обмоток при критическом превышении значений тока потребления, от длинного пускового момента, асимметрии питающих фаз и при механических повреждениях движущихся частей ротора. Устанавливается устройство на магнитных контакторах КМТ или КМИ.
  4. ТРН — двухфазное устройство электротепловой защиты электрических двигателей, обеспечивающее контроль длительности пуска и тока в нормальном рабочем режиме. Возврат контактов в исходное состояние после аварийного срабатывания осуществляется только вручную. Работа данного расцепителя совершенно не зависит от температуры окружающего воздуха, что актуально для жаркого климата и горячих производств.
  5. РТК — электротепловой расцепитель, при помощи которого можно контролировать один-единственный параметр — температуру металлического корпуса электрической установки. Контроль осуществляется с использованием специального щупа. При превышении критического значения температуры устройство отключает электроустановку от линии питания.
  6. Твердотельное — тепловое реле, не имеющее в своей конструкции каких-либо подвижных элементов. Работа расцепителя не зависит от температурного режима в окружающей среде и других характеристик атмосферного воздуха, что актуально для взрывоопасных производств. Обеспечивает контроль над длительностью разгона электрических моторов, оптимальным током нагрузки, обрывом фазных проводов и заклиниванием ротора.
  7. РТЭ — защитное термореле, по своей сути являющееся плавким предохранителем. Прибор изготовлен из металлического сплава с низкой температурой плавления, который плавится при критических значениях температуры и разрывает цепь, питающую электроустановку. Это электротехническое изделие монтируется непосредственно в корпус электросиловой установки на штатное место.

Из вышеприведенной информации видно, что в настоящее время существует несколько различных типов электротепловых реле. Все они используются для решения одной-единственной задачи — защиты электрических двигателей и других силовых электроустановок от токовых перегрузок с повышением температур рабочих частей агрегатов до критических значений.

Обозначение TP

TP — аббревиатура «thermal protection» — тепловая защита. Существуют различные типы тепловой защиты, которые обозначаются кодом TP (TPxxx). Код включает в себя:

  • Тип тепловой перегрузки, для которой была разработана тепловая защита (1-я цифра)
  • Число уровней и тип действия (2-я цифра)
  • Категорию встроенной тепловой защиты (3-я цифра)

В электродвигателях насосов, самыми распространёнными обозначениями TP являются:

TP 111: Защита от постепенной перегрузки

TP 211: Защита как от быстрой, так и от постепенной перегрузки.

Обозначение Техническая егрузка и ее варианты (1-я цифра) Количество уровней и функциональная область (2-я цифра) Категория 1 (3-я цифра)
ТР 111 Только медленно (постоянная перегрузка) 1 уровень при отключении 1
ТР 112 2
ТР 121 2 уровня при аварийном сигнале и отключении 1
ТР 122 2
ТР 211 Медленно и быстро (постоянная перегрузка, блокировка) 1 уровень при отключении 1
ТР 212 2
ТР 221 ТР 222 2 уровня при аварийном сигнале и отключении 1
2
ТР 311 ТР 321 Только быстро (блокировка) 1 уровень при отключении 1
2

Изображение допустимого температурного уровня при воздействии на электродвигатель высокой температуры. Категория 2 допускает более высокие температуры, чем категория 1.

Все однофазные электродвигатели Grundfos оснащены защитой двигателя по току и температуре в соответствии с IEC 60034-11. Тип защиты двигателя TP 211 означает, что она реагирует как на постепенное, так и на быстрое повышение температуры.

Сброс данных в устройстве и возврат в начальное положение осуществляется автоматически. Трёхфазные электродвигатели Grundfos MG мощностью от 3.0 кВт стандартно оборудованы датчиком температуры PTC.

Эти электродвигатели были испытаны и одобрены как электродвигатели TP 211, которые реагируют и на медленное, и на быстрое повышение температуры. Другие электродвигатели, используемые для насосов Grundfos (MMG модели D и E, Siemens, и т.п.), могут быть классифицированы как TP 211, но, как правило, они имеют тип защиты TP 111.

Необходимо всегда учитывать данные, указанные на фирменной табличке. Информацию о типе защиты конкретного электродвигателя можно найти на фирменной табличке — маркировка с буквенным обозначением TP (тепловая защита) согласно IEC 60034-11. Как правило, внутренняя защита может быть организована при помощи двух типов устройств защиты: Устройств тепловой защиты или терморезисторов.

Что такое тепловое реле для электродвигателя

Прибором под названием тепловое реле (ТР) называют ряд устройств, разработанных для защиты электромеханических машин (двигателей) и аккумуляторных батарей от перегрева при токовых перегрузках. Также реле этого типа присутствуют в электрических цепях, осуществляющих контроль температурного режима на стадии выполнения разных технологических операций в производстве и схемах нагревательных элементов.

Базовым компонентом, встроенным в тепловое реле, является группа металлических пластин, части которых имеют разный коэффициент теплового расширения (биметалл). Механическая часть представлена подвижной системой, связанной с электрическими контактами защиты. Электротепловое реле обычно идет вместе с магнитным пускателем и автоматом защиты.

Сфера применения

Одним из важнейших условий прибыльной работы предприятия является долговечность используемого электрооборудования. Она зависит от условий, в которых приходится работать электроустановкам. Если оборудование часто подвергается токовым перегрузкам, то на его длительную и надёжную работу лучше не надеяться. Ведь электрооборудование способно работать продолжительное время только при условии протекания по нему номинальных токов. Превышение величины тока (перегрузка) ведёт к увеличению температуры оборудования и к преждевременному старению изоляции.

Виды тепловых реле

Для защиты электрических двигателей от токовой перегрузки на производстве успешно применяются тепловые или термореле. Наибольшее распространение получило реле с биметаллической пластиной, которая состоит из двух пластинок, изготовленных из разных металлов, имеющих неодинаковый коэффициент теплового расширения. Эти пластинки скреплены между собой методом горячей прокатки или сваркой. При нагревании биметаллической пластины она изгибается, так как один металл расширяется больше, другой меньше. На этом принципе и основана работа термореле. Чем больше разность температурных коэффициентов у металлов, тем больше они подходят для использования в биметаллической пластине. Наилучшими вариантами разного линейного расширения сегодня являются: немагнитная сталь – медь, никель – сталь, латунь – инвар.

Обычно, биметаллическая пластина нагревается протекающим через неё током нагрузки. Также существуют модели, в которых пластина разогревается специальным нагревательным элементом, через который течёт ток нагрузки. Но наилучшим считается комбинированный нагрев: и током нагрузки через пластину, и теплом от нагревательного элемента, через который также протекает нагрузочный ток. Изогнувшаяся от тепла пластина воздействует на контакты реле. Однако, учитывая, что изгиб пластины происходит довольно медленно, и как следствие, при размыкании контактов будет образовываться электрическая дуга, в конструкции реле предусматривается ускоряющее устройство. Наилучшим из них является «прыгающий контакт».

Пылебрызгонепроницаемое тепловое реле

Возврат реле в отправное состояние осуществляется специальной кнопкой или (в других моделях) – самопроизвольно после охлаждения биметаллической пластины. Отдельные версии термореле могут защищать электрооборудование от несимметрии токов разных фаз и от пропадания одной из фаз. Исполнительным механизмом теплового реле является, как правило, магнитный пускатель. Реле могут устанавливаться как вовнутрь пускателя, так и на стандартную крепёжную рейку. Диапазон номинальных токов тепловых элементов очень велик и составляет от 1 до 600 ампер.

При выборе теплового реле следует руководствоваться номинальным током нагрузки (как правило, это электродвигатель). Обычно ток термореле на 20-30% больше чем номинальный ток двигателя, так как реле срабатывает в течение 20 минут, если ток выше рабочего значения в 1,2-1,3 раза. Необходимо учитывать и время нагрева, так как при кратковременной перегрузке, нагревается только обмотка двигателя, а при долговременной – весь корпус целиком. Поэтому термореле рационально использовать в тех случаях, когда цикл работы оборудование составляет свыше получаса.

Также необходимо учитывать и температуру окружающей среды, в которой будет работать тепловое реле, так как с ростом окружающей температуры, снижается ток срабатывания термореле. Если в помещении, где установлено защищаемое электрооборудование, летом вентиляция не справляется с поддержанием нормальной температуры, необходимо отрегулировать термореле или подобрать к нему другой нагревательный элемент. Естественно, что устанавливать тепловое реле нужно в том же помещении, где установлен защищаемый объект. Категорически следует избегать соседства с концентрированными источниками тепла (системы отопления, нагревательные печи и т.п.).

Контакты теплового реле

Конструктивное исполнение тепловых реле

Тепловые реле всех видов имеют аналогичное устройство. Наиболее важный элемент любого из них — чувствительная биметаллическая пластина.

Значение тока срабатывания находится под влиянием температурных показателей среды, в которой работает реле. Рост температуры уменьшает время срабатывания.

Чтобы это влияние свести к минимуму, разработчики устройств выбирают как можно большую температуру биметалла. С этой же целью некоторые реле снабжают дополнительной компенсационной пластиной.

Состоит прибор из корпуса, нихромового нагревателя, биметаллической пластины, защелки, винта, рычага, подвижного контакта и кнопки возврата (+)

Если в конструкцию реле включены нихромовые нагреватели, подключение их осуществляют по параллельной, последовательной или параллельно-последовательной схеме с пластиной.

Значение тока в биметалле регулируют при помощи шунтов. Все детали вмонтированы в корпус. Биметаллический элемент U-образной формы зафиксирован на оси.

Цилиндрическая пружина упирается в один конец пластины. Другим концом она базируется на уравновешенной изоляционной колодке.Совершает повороты вокруг оси и является опорой для контактного мостика, оснащенного контактами из серебра.

Для координации тока уставки биметаллическая пластина своим левым концом соединена с ее механизмом. Регулировка происходит за счет влияния на первичную деформацию пластины.

Если величина токов перегрузки становится равной или большей чем уставки, изоляционная колодка поворачивается под воздействием пластины. Во время ее опрокидывания происходит отключение размыкающего контакта устройства.

Тепловое реле ТРТ в разрезе. Здесь основными элементами являются: корпус (1), механизм уставки (2), кнопка (3), ось (4), контакты серебряные (5), контактный мостик (6), изоляционная колодка (7), пружина (8), пластина биметаллическая (9), ось (10)

Автоматически реле делает возврат в первоначальное положение. Процесс самовозврата занимает не более 3 минут с момента включения защиты. Возможен и ручной возврат, для этого предусмотрена специальная клавиша Reset.

При ее использовании прибор занимает исходное положение за 1 минуту. Чтобы задействовать кнопку, ее проворачивают против часовой стрелки до момента, когда она поднимется над корпусом. Ток установки обычно указан на щитке.

Это интересно: Как проверить электросчетчик в домашних условиях на правильность работы — что надо знать

Принцип работы реле теплового реле перегрузки

В основе работы теплового реле лежит принцип деформации встроенных в конструкцию биметаллических пластин, их нагревание при повышении значения тока отключает устройство. Биметаллические пластины подвергаются деформации при прохождении по ним электрического тока, изменение пластины происходит в соответствии с заданным значением тока. Возможность повторного запуска и сброс реле возможен только при остывании пластин. Тепловые реле работают как в цепях переменного, так и постоянного тока. Их конструкция имеет:

  • Три полюса для подключения 3 фаз.
  • Компенсирующий элемент, который не дает окружающей температуре влиять на пороги отключения.
  • Кнопку ручного сброса и элемент для автоматического восстановления рабочего состояния оборудования.
  • Градуировку в амперах, с ее помощью можно выставить предельно допустимое значение температуры, при котором произойдет срабатывание защиты на отключение (параметры двигателя должны соответствовать предельному значению на табличке «шильдике» на реле).

Рис. №2. Внутренний вид и устройство теплового реле перегрузки с биметаллическим расцепителем.

Одной из функциональных способностей тепловых реле нового поколения является реагирование на обрыв фазного провода. Это так называемая псевдодифференциальная защита, реле с такой способностью нельзя использовать для защиты однофазных двигателей.

Рис.№3 График, демонстрирующий зону отключения тепловых реле перегрузки с компенсацией по температуре окружающего воздуха в соответствии с международными стандартами.

Кнопки управления пускателей

В общем случае потребуется две кнопки: одна для включения и одна для отключения

Обратите внимание, что у них для управления пускателем используются разные по назначению контакты. У кнопки «Стоп» они нормально замкнуты, то есть, если кнопка не нажата, группа контактов замкнута, и размыкается при активации кнопки

У кнопки «Пуск» все наоборот.

Производители обычно снабжают свою продукцию символьными обозначениями, позволяющими определить назначение той или оной контактной группы. Стоповую кнопку обычно окрашивают в красный цвет. Цвет пусковой традиционно черный, то приветствуется зеленый, который соответствует сигналу «Включено» или «Включить». Такие кнопки используются, в основном, на дверях шкафов и панелях управления двигателями станков.

Для дистанционного управления используются кнопочные станции, содержащие две кнопки в одном корпусе. Станция соединяется с местом установки пускателя с помощью контрольного кабеля. В нем должно быть не менее трех жил, сечение которых может быть небольшим. Простейшая рабочая схема пускателя с тепловым реле

Зачем нужны защитные аппараты?

Даже если электропривод грамотно спроектирован и используется без нарушения базовых правил эксплуатации, всегда остается вероятность возникновения неисправностей.

К аварийным режимам работы относят однофазные и многофазные КЗ, тепловые перегрузки электрооборудования, заклинивание ротора и разрушение подшипникового узла, обрыв фазы.

Функционируя в режиме повышенных нагрузок, электрический двигатель расходует огромное количество электроэнергии. А при регулярном превышении показателей номинального напряжения оборудование интенсивно нагревается.

В результате быстро изнашивается изоляция, что приводит к значительному снижению эксплуатационного срока электромеханических установок. Чтобы исключить подобные ситуации, в цепи электрического тока подключают реле тепловой защиты. Их основная функция – обеспечить нормальный режим работы потребителей.

Они отключают мотор с определенной выдержкой времени, а в некоторых случаях – мгновенно, чтобы предотвратить разрушение изоляции или повреждение отдельных частей электроустановки.


Токовое реле постоянно защищает электрический двигатель от обрыва фазы и технологических перегрузок, а также торможения ротора. Это главные причины, из-за которых возникают аварийные режимы

С целью не допустить понижение сопротивления изоляции задействуют устройства защитного отключения, ну а если поставлена задача предотвратить нарушение охлаждения, подключают специальные аппараты встроенной тепловой защиты.

Виды тепловых реле

Производители предлагают несколько типов ТР, которые отличаются между собой конструктивными особенностями и видом применяемых МП.

  • ТРП. Однополюсный коммутационный аппарат, имеющий комбинированный вариант нагрева. Используется в сетях постоянного тока, в которых напряжение не превышает 400 В, для защиты асинхронных двигателей. Устойчив к ударным и вибрационным нагрузкам.
  • РТЛ. Защищает электромоторы от затянутого пуска, асимметрии токов, перегрузов, при исчезновении фазы.
  • РТТ. Обеспечивает защиту асинхронных трехфазных машин с КЗ ротором от перегрузок, затянутого старта и перекоса фаз.
  • ТРН. Используется в электросетях постоянного тока. Служат для контроля пуска электрических установок и рабочего режима двигателя.
  • РТИ.Функционирует совместно с автоматическими выключателями или предохранителями.
  • РТК. Предназначен для использования в цепях автоматики, контролирует температурный режим в корпусе электрического оборудования.

Перечисленные ТР не защищают электроцепи от короткого замыкания.

Маркировка электротепловых реле

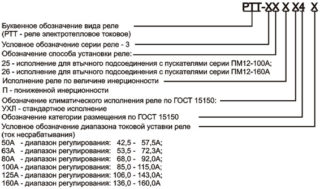

Расшифровка маркировки ТР

Обозначение прибора имеет вид букв и цифр в зависимости от изготовителя. Чаще всего маркировку производят на основе сокращенного названия, а также:

  • параметров тока уставки – прописывается в скобках цифрами;
  • буквенного обозначения конструкции;
  • климатического исполнения в виде диапазона;
  • токового номинала – используются цифры (1 – до 25 А, 2 – до 100 А, 3 – до 510 А);
  • особенностей устройства – совместимость с цепью постоянного и переменного тока, моно- и бистабильные аппараты, с ускорением или замедлением включения/выключения, с обмоткой или без нее.

Все обозначения прописываются в паспорте реле.

Технические характеристики

Самая важная характеристика теплового реле для электродвигателя – это зависимость скорости отключения контактов от величины тока. Она показывает быстродействие устройства при перегрузках и называется время-токовым показателем.

К основным характеристикам относят:

  • Номинальный ток. Это рабочий ток, на который рассчитано срабатывание устройства.
  • Номинальный ток рабочей пластины. Ток, при котором биметалл способен деформироваться в рабочем пределе без необратимых нарушений.
  • Пределы регулировки уставки по току. Диапазон тока, в котором реле будет срабатывать, выполняя защитную функцию.

Подписка на рассылку

Тепловые реле (далее термореле или ТР) применяются для электродвигателей и других устройств, где возможен выход на аварийные режимы, связанные с перегрузкой. Принцип действия одного из типов ТР можно увидеть на Рис.1.

Подключение теплового реле в систему электропитания двигателей можно рассмотреть как типовой пример решения защиты такого типа. Пример комплекта, обеспечивающего работу электродвигателя и защиту его от перегрузки, можно увидеть на Рис.2.

При перегрузках нагрев двигателя выходит за допустимые пределы, повреждается изоляции токоведущих систем, прежде всего, обмоток, что может привести к межвитковым замыканиям и, в конечном счёте, к выходу двигателя из строя.

Механические перегрузки электродвигателя вызывают в нем возрастание токов через обмотки. При превышении протекающих через ТР питающих двигатель токов, его чувствительные элементы нагреваются, происходит их деформирование, что приводит к отводу подвижного контакта от неподвижного и размыканию электрической цепи (см. Рис.1). После снижения температуры чувствительных элементов ТР происходит обратное действие, подвижный контакт вновь прижимается пружиной к неподвижному и электрическая цепь опять становится пригодной к запуску двигателя.

Схема подключения теплового реле

Схема подключения теплового реле в таких устройствах, как холодильные агрегаты, системы защиты электродвигателей от перегрузки и т.д. могут быть разные. Приведём на Рис.3 один из вариантов подключения теплового реле к электродвигателю в схеме управления последним. На этом рисунке указана схема, в которой используется для защиты от перегрузки тепловое реле КК1 (в силовой части) и НЗ контакт КК1.1 (в цепи управления). При срабатывании ТР размыкается контакт КК1.1, обесточивается катушка КМ1, что приводит к размыканию контактов КМ1. Двигатель останавливается, а схема приходит в своё исходное состояние после остывания ТР и готова к следующему запуску через кнопку «Пуск».

Как подключить тепловое реле

Вопрос как подключить тепловое реле к магнитному контактору рассмотрим на примере приведенной схемы (см. Рис.3).

Сначала поясним обозначения в схеме:

1) вводы A, B и C – фазные провода питающей трёхфазной сети; 2) QF1 –автомат защиты сети; 3) КМ1 – катушка магнитного контактора с контактами (показана и в цепи управления и в силовой части); 4) КК1 – ТР, обеспечивающие подключение двигателя через тепловое реле к сети; 5) КК1.1 – нормально замкнутый контакт ТР, коммутирующий КМ1 с фазой A; 6) SB1 – кнопка «Стоп» отключения питания КМ1; 7) SB2 – кнопка «Пуск», замыкающая контакт подвода питания к КМ1; 8) КМ1.1 –контакт «самоподхвата», обеспечивающий питание катушки контактора КМ1 после срабатывания и последующего отпускания кнопки «Пуск».

Подключение двигателя через тепловое реле

Процесс подключения двигателя через тепловое реле происходит следующим образом:

1) нажать кнопку «Пуск» SB2 – при этом будет запитана катушка КМ1, замкнутся контакты контактора КМ1; 2) через ТР КК1 потечёт ток и двигатель М будет запущен.

В случае перегрузки двигателя через ТР КК1пойдут большие токи, что приведёт к срабатыванию термоэлементов КК1 ТР, что, в свою очередь, приведёт к размыканию контакта КК1.1. Катушка КМ1обесточится и разомкнутся контакты контактора КМ1. Повторный запуск системы будет возможен только после остывания соответствующих элементов ТР посредством нажатия кнопки SB2 «Пуск».

Заключение

Применение ТР в различного рода устройствах позволяет предотвратить их аварийное повреждение в результате перегрузки и/или перегрева и увеличить безопасность, экономичность и ресурс их эксплуатации.

Источник

Как подобрать автоматический выключатель для двигателя

Правильный подбор автоматического выключателя для защити электродвигателя имеет огромное значение для оборудования. Надежность работы, защита двигателя от аварийных режимов работы и проводки напрямую зависит от подбора автоматического выключателя.

В этой статье наведем условия выбора автоматического выключателя для защиты электродвигателя. Для того чтобы выбрать автоматический выключатель необходимо знать:

— номинальный ток двигателя;

— кратность пускового тока к номинальному;

— максимально допустимый ток электропроводки.

Номинальный ток двигателя

– это ток который имеет электродвигатель во время работы при номинальной мощности. Он указывается на паспорте электродвигателе или берется с таблиц паспортных данных электродвигателей.

Кратность пускового тока к номинальному

– это соотношение пускового ток который возникает в электродвигателе во время пуска к номинальному. Он тоже указывается на паспорте электродвигателя или в таблицах электродвигателей.

Максимально допустимый ток электропроводки

– это допустимый ток, который может проходить по проводу, кабеля, что подключен к электродвигателю.

Условия для правильного выбора автоматического выключателя

для защиты электродвигателя:

— номинальный ток автоматического выключателя должен бить больше или равен номинальному току электродвигателя. Например: ток электродвигателя АИР112М4У2 Ін. дв. =11,4А выбираем автоматический выключатель ВА51Г2534 на номинальный ток Ін. = 25А и ток расцепителя Ін..рас. = 12.5А.

После этого проверим автоматический выключатель на не срабатывания при пуске электродвигателя используя условие :

Iу.е.>kзап. · kр.у ·kр.п. ·Iн.дв ·kі

Обратите внимание

где Kзап . — коэффициент запаса, который учитывает колебания напряжения, Kзап . = 1,1 ;

kр.у — коэффициент, который учитывает неточность вставки по току срабатывания электромагнитного расцепителя автоматического выключателя , Kр.у = 1,2 ;

kр.п. — коэффициент, который учитывает возможное отклонение пускового тока от его номинального, kр.п. = 1,2 ;

K і — каталожная кратность пускового тока электродвигателя;

Iн.дв — номинальный ток двигателя , А.

Iу.е = 14 · Iн.рос = 14 · 12,5 = 175А

З таблицы электродвигателей находим K і = 7,0 для электродвигателя АИР112М4У2.

Подставляем в условие и определяем

175А > 1,1·1,2·1,2·7,0·11,4

175А > 126,4А

Условие выполнилось, следовательно, автоматический выключатель не сработает при запуске двигателя.

— номинальный ток автоматического выключателя должен быть меньше предельно допустимого тока кабеля которым питается электродвигатель. Например: подключение сделано кабелем АВРГ (3х2,5) который имеет допустимый ток Iдоп =27А. Для водного автомата для защиты электродвигателя условие выполняется потому, что Iдоп =27А > Ін. = 25А .

В этой статье вы узнали как правильно, используя условия выбора правильно подобрать автоматический выключатель для защиты электродвигателя.

Заключение

Все электромонтажные работы по подключению реле и прочего высоковольтного оборудования должен выполнять квалифицированный специалист, имеющий допуск и профильное образование. Самостоятельное проведение подобных работ сопряжено с опасностью для жизни и работоспособности электрических устройств. Если же все-таки необходимо разобраться с тем, как подключить реле, при его покупке нужно требовать распечатку схемы, которая обычно идет в комплекте с изделием.

Техника, которая оснащается двигателями нуждается в защите. Для этих целей в нее устанавливается система принудительного охлаждения, чтобы обмотки не превышали допустимую температуру. Иногда ее бывает недостаточно, поэтому дополнительно может быть смонтировано тепловое реле. В самоделках его приходится монтировать своими руками

Поэтому важно знать схему подключения теплового реле
