Теплотехнический расчет здания: специфика и формулы выполнения вычислений + практические примеры

Методы гидравлического расчета

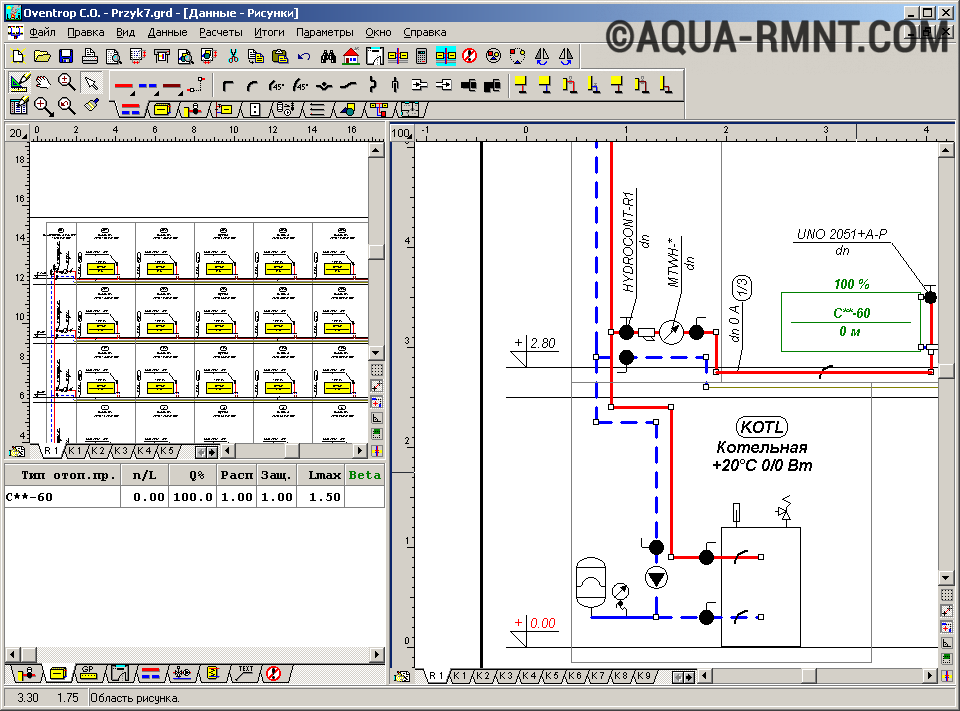

Как мы уже сказали, гидравлический расчет можно сделать на онлайн-калькуляторе, при помощи специальной программы или же в таблице Excel. Первый вариант подойдет даже для тех, кто ничего не понимает в теплотехнике и гидравлике. Естественно, что таким методом можно получить только приблизительные значения, использовать которые в больших и сложных проектах нельзя.

Пример аксонометрической схемы.

Программное обеспечение стоит очень дорого и покупать его на один раз смысла нет, а вот сделать таблицу в Excel можно без вложений. Выполнить расчет, можно используя разные формулы:

  • теоретической гидравлики;
  • СНИПа 2.04.02-84.

Но также может отличаться и метод вычислений: удельных потерь давления или характеристик сопротивления. Последний не может применяться для гравитационных систем с естественной циркуляцией теплоносителя. При монтаже маленьких двухтрубных контуров обогрева с принудительной циркуляцией достаточно придерживаться нескольких простых правил. Основные магистрали делаются из полипропиленовых труб с наружным диаметром 25 мм. Отводы к радиаторам выполняется из труб 20 мм. А о том, как подобрать насос мы писали .

Параметры для выполнения расчетов

Чтобы выполнить теплорасчет, нужны исходные параметры.

Зависят они от ряда характеристик:

  1. Назначения постройки и ее типа.
  2. Ориентировки вертикальных ограждающих конструкций относительно направленности к сторонам света.
  3. Географических параметров будущего дома.
  4. Объема здания, его этажности, площади.
  5. Типов и размерных данных дверных, оконных проемов.
  6. Вида отопления и его технических параметров.
  7. Количества постоянных жильцов.
  8. Материала вертикальных и горизонтальных оградительных конструкций.
  9. Перекрытия верхнего этажа.
  10. Оснащения горячим водоснабжением.
  11. Вида вентиляции.

Учитываются при расчете и другие конструктивные особенности строения. Воздухопроницаемость ограждающих конструкций не должна способствовать чрезмерному охлаждению внутри дома и снижать теплозащитные характеристики элементов.

Потери тепла вызывает и переувлажнение стен, а кроме того, это влечет за собой сырость, отрицательно влияющую на долговечность здания.

В процессе расчета, прежде всего, определяют теплотехнические данные стройматериалов, из которых изготавливаются ограждающие элементы строения. Помимо этого, определению подлежит приведенное сопротивление теплопередачи и сообразность его нормативному значению.

Видео инструкция по работе с калькулятором

Тепло в доме – важнейший элемент комфорта. Задача любого помещения создавать и поддерживать определенные температурные режимы. Понятно, что все эти технические условия должны закладываться и учитываться инженерами ещё на этапе проектирования сооружения. Однако, нередко мы имеем дело с уже построенным зданием – в этой ситуации наш калькулятор поможет провести расчет теплопотерь реально существующего дома или наружной стены квартиры  для проверки на соответствие нормам  и возможным последующем  утеплением.

Теплотехнический онлайн калькулятор – его задачи и возможности

Если говорить в целом, то наш онлайн калькулятор предназначен для реализации двух основных задач: расчет слоя утеплителя на стадии проекта, и проверка теплопотерь уже существующих ограждающих конструкции на их соответствие нормативным требованиям. Все остальные расчеты являются лишь уточнениями для решения двух вышеозначенных запросов.

Несомненно, важна финансовая составляющая – использование результатов калькуляции позволит Вам подобрать в необходимом количестве оптимальный материал для утепления постройки, т.е. не надо будет переплачивать, заказывая лишние объемы изоляции, иначе окупаемость их будет нецелесообразна.

Теплотехнический расчет – методика и обоснование

Теплотехнический расчет ограждающих конструкций учитывает массив законодательной базы РФ, строительных норм и правил, государственных стандартов, которые вполне применимы и для других стран СНГ (как это было в СССР). Вам нужно лишь выбрать Ваш город

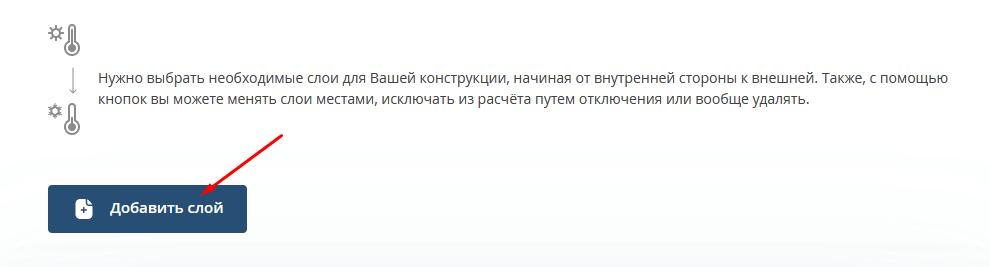

Далее для расчета Вам нужно ввести слои ограждающий конструкции с помощью кнопки “Добавить слой”. В появившимся окне выбираем нужные материалы в папках, или же можно найти их через поиск.

Тепловая защита здания, просчитанная с помощью нашего теплотехнического онлайн-калькулятора, имеет высокую степень достоверности.

Расчет точки росы

Точка росы – это момент перехода влаги из газообразного состояния в жидкое. Почему необходимо учитывать этот параметр в теплотехнических расчетах ограждающих конструкций? Дело в том, что конденсат активно образуется именно в стенах, в тех плоскостях, где происходит соприкосновение холодного уличного воздуха с теплыми массами внутри помещения. Если влага начнет образовываться непосредственно на внутренних поверхностях, то очень скоро они потеряют свою целостность, эстетику а самое главное увеличится теплопроводность материалов.

Желательным (оптимальным) местом появления конденсата является наружная изоляция стен. С помощью нашей программы вы сможете рассчитать точку росы так, чтобы она выпадала конкретно на утеплителе.

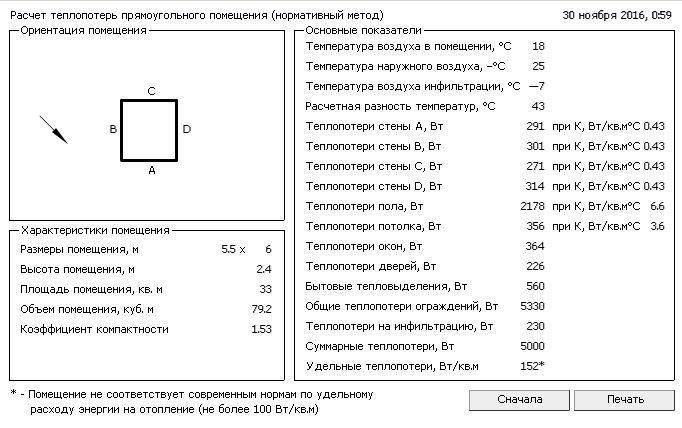

Расчет тепловых потерь дома

Данный расчет позволит узнать теплопотери ограждающих конструкций за один час и за отопительный сезон с одного квадратного метра поверхности. Как и для всех остальных показателей – уточним базовые данные, которые требуются ввести при расчетах.

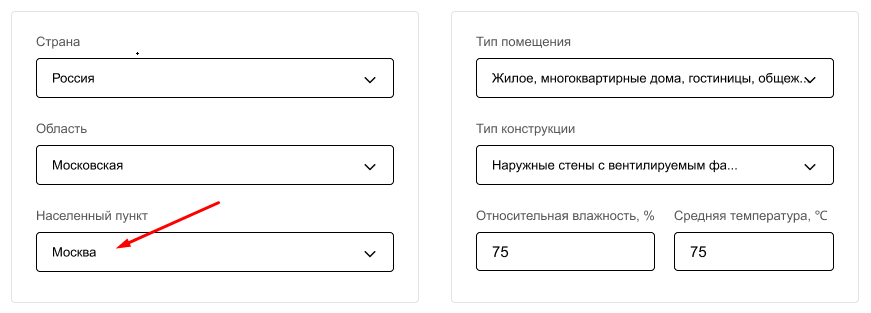

  • Географическое расположение квартиры, дома или перспективного строительного проекта – это необходимо для определения климатической зоны и связанных с ней характеристик (температурный режим, влажность и т.д.).  Вам нужно выбрать Ваш город из огромного списка стран СНГ.
  • Строительно-эксплуатационные параметры помещений и их предназначение – это важнейшие данные, помогающие максимально точно провести расчет толщины утеплителя для стен именно для данного типа помещения.
  • Указать слои конструкции – кирпич, пеноблок, наружная и внутренняя штукатурка, утеплитель и т.д. Калькулятор предлагает удобную опцию –возможность менять, добавлять или удалять слой, а также проводить расчеты по каждому из вариантов.
  • Теплотехнический расчет онлайн имеет отличную визуализацию результатов. Для наглядности, часть информации представлена в виде графиков, таблиц, сносок.  Например, данный опцион позволяет варьировать температуру и влажность в разных помещениях в сторону повышения или понижения, что дает возможность провести сравнительный анализ и выбрать оптимальный расчет теплопотерь дома.

Стремитесь к 100% эфективности утепления и защиты от переувлажнения – это самые оптимальные цифры основанные на нормативных документах.

Порядок обработки исходных данных приборов учета

Главная задача обработки данных учетных приборов заключается в преобразовании исходных файлов, которые считываются непосредственно с тепловых счетчиков, в единый формат, который позволяет проводить дальнейшую проверку на достоверность (верификацию) измеренных параметров теплопотребления и необходимые расчеты.

Конструкция теплового счетчика.

Для тепловых счетчиков разных видов данные считываются в разных форматах и требуют соответствующих процедур обработки. Так, для одного типа теплосчетчиков у различных потребителей параметры, сохраненные в архиве, могут требовать использования разных коэффициентов приведения начальных данных к единым физическим величинам. Различие данных коэффициентов определяется характеристикой импульсных входов вычислителя и диаметром преобразователя расхода. Ввиду этого первоначальная обработка полученных данных требует индивидуального подхода для файлов исходных данных. Часовые и суточные параметры теплоносителя применяются для подтверждения достоверности измеренных значений

При выполнении данной процедуры основное внимание необходимо обратить на следующие показатели:

  • значение расходов и температур теплоносителя не должны выходить за физически обоснованные границы;
  • суточный файл не должен содержать резких изменений расхода теплоносителя;
  • изменение значения среднесуточной температуры носителя в подающем трубопроводе на источнике тепловой энергии должно соответствовать изменению среднесуточной температуры в подающем трубопроводе и потребителей;
  • среднесуточная температура теплоносителя в подающем трубопроводе у потребителей должна быть не выше среднесуточных значений температуры в подающем трубопроводе на источнике.

Конструкция счётчика тепла.

В соответствии с результатами верификации исходных данных учетных проборов следует составить таблицу, в которой для всех потребителей тепловой энергии, имеющих приборы учета, и для источника энергии приводится тот период времени, когда достоверность начальных данных не вызывает сомнений. На основании этой таблицы следует выбрать общий период, в течение которого имеются достоверные данные изменения для всех потребителей сети и на источнике теплоэнергии (так называемый период наличия данных).

На основании часового файла данных, полученного на источнике теплоэнергии, определяют количество часов в периоде измерений, данные за которые будут использованы для дальнейшей обработки. Перед тем как определять период измерений, следует вычислить время, необходимое для заполнения всех подающих трубопроводов теплоносителем.

Выбор труб для монтажа трубопровода ↑

Среди богатого ассортимента труб, имеющегося на рынке, можно выбрать:

  • стальные, нержавеющие, стальные оцинкованные;
  • полимерные (армированные алюминием, металлопластиковые, полиэтиленовые, полипропиленовые);
  • медные.

Расчет метража труб, необходимых для системы отопления, зависит от выбранной схемы разводки. Существует две схемы: однотрубная и двухтрубная. Большей эффективностью обладает вторая (двухтрубная). Однако при этом увеличивается количество труб для ее монтажа по сравнению с однотрубной разводкой.

Расчет труб и радиаторов отопления невозможно выполнить без учета остального отопительного оборудования

Часть 1. Сопротивление теплопередаче – первичный критерий определения толщины стены

Чтобы определится с толщиной стены, которая необходима для соответствия нормам энергоэффективности, рассчитывают сопротивление теплопередаче проектируемой конструкции, согласно раздела 9 «Методика проектирования тепловой защиты зданий» СП 23-101-2004.

Сопротивление теплопередаче – это свойство материала, которое показывает, насколько способен удерживать тепло данный материал. Это удельная величина, которая показывает насколько медленно теряется тепло в ваттах при прохождении теплового потока через единичный объем при перепаде температур на стенках в 1°С. Чем выше значение данного коэффициента – тем «теплее» материал.

Все стены (несветопрозрачные ограждающие конструкции) считаются на термоспротивление по формуле:

R=δ/λ (м 2 ·°С/Вт), где:

δ – толщина материала, м;

λ — удельная теплопроводность, Вт/(м ·°С) (можно взять из паспортных данных материала либо из таблиц).

Полученную величину Rобщ сравнивают с табличным значением в СП 23-101-2004.

Чтобы ориентироваться на нормативный документ необходимо выполнить расчет количества тепла, необходимого для обогрева здания. Он выполняется по СП 23-101-2004, получаемая величина «градусо·сутки». Правила рекомендуют следующие соотношения.

Таблица 1. Уровни теплозащиты рекомендуемых ограждающих конструкций наружных стен

Сопротивление теплопередаче (м 2 ·°С/Вт) / область применения (°С·сут)

Двухслойные с наружной теплоизоляцией

Трехслойные с изоляцией в середине

С невентили- руемой атмосферной прослойкой

С вентилируемой атмосферной прослойкой

Керамзитобетон (гибкие связи, шпонки)

Блоки из ячеистого бетона с кирпичной облицовкой

Примечание. В числителе (перед чертой) – ориентировочные значения приведенного сопротивления теплопередаче наружной стены, в знаменателе (за чертой) — предельные значения градусо-суток отопительного периода, при которых может быть применена данная конструкция стены.

Полученные результаты необходимо сверить с нормами п. 5. СНиП 23-02-2003 «Тепловая защита зданий».

Также следует учитывать климатические условия зоны, где возводится здание: для разных регионов разные требования из-за разных температурных и влажностных режимов. Т.е. толщина стены из газоблока не должна быть одинаковой для приморского района, средней полосы России и крайнего севера. В первом случае необходимо будет скорректировать теплопроводность с учетом влажности (в большую сторону: повышенная влажность снижает термосопротивление), во втором – можно оставить «как есть», в третьем – обязательно учитывать, что теплопроводность материала вырастет из-за большего перепада температур.

Теплотехнический расчет.

Приступаем непосредственно к теплотехническому расчету, а именно – нам необходимо подобрать толщину 2-го слоя (утеплителя) исходя из условий места строительства.
В первую очередь – определяем норму тепловой защиты из условий соблюдения санитарных норм.
Согласно формулы 3 из СНиП 23-02-2003 “Тепловая защита зданий” рассчитывается нормативное (или другими словами максимально допустимое) сопротивление теплопередачи, формула выгладит так:

где:
n = 1 – коэффициент, принятый по таблице 6, из СНиП 23-02-2003 “Тепловая защита зданий” для наружной стены (впрочем, в последнем актуализированном СП данный коэффициент упразднили!);

tint = 20°С – оптимальная температура в помещении, из исходных данных;

text = -30°С – температура наиболее холодной пятидневки, значение из исходных данных;

Δtn = 4°С – данный показатель принимается по таблице 5, из СНиП 23-02-2003 “Тепловая защита зданий” он нормирует температурный перепад между температурой воздуха внутри помещения и температурой внутренней поверхности ограждающей конструкции (стены);

αint = 8,7 Вт/(м2×°С) – коэффициент теплопередачи внутренней поверхности ограждающей конструкции, принимается по таблице 7 из СНиП 23-02-2003 “Тепловая защита зданий” для наружных стен.

Выполняем расчет:

получили сопротивление теплопередачи из санитарных норм Rreq = 1.437 м2*℃/Вт;

Во вторую очередь, определяем сопротивление теплопередачи из условий энергосбережения.

Определяем градусо-сутки отопительного периода, для этого воспользуемся формулой, согласно пункта 5.3 в СНиП 23-02-2003″Тепловая защита зданий”:

Dd = (tint – tht)zht = (20 + 4,0)*214 = 5136°С×сут

Примечание: градусо-сутки ещё имеют сокращенное обозначение – ГСОП.

Далее, согласно СНиП 23-02-2003 “Тепловая защита зданий” в зависимости от градусо-суток района строительства, рассчитываем нормативное значение приведенного сопротивления теплопередаче по формуле:

Rreq= a*Dd + b = 0,00035 × 5136 + 1,4 = 3,1976м2×°С/Вт,

где: Dd – градусо-сутки отопительного периода в г. Муром,

a и b – коэффициенты, принимаемые по таблице 4, столбец 3, СНиП 23-02-2003 “Тепловая защита зданий” для стен жилого здания.
таким образом, мы получили второе значение сопротивления теплопередачи исходя из энергоэффективности Rreq = 3,198 м2*℃/Вт;

Для дальнейшего расчета стены, мы принимаем наибольшее значение из двух рассчитанных нами показателей Rreq (1,437 и 3,198), и обозначим его как Rтреб = 3,198 м2*℃/Вт;

Определение толщины утеплителя

Для каждого слоя нашей многослойной стены необходимо рассчитать термическое сопротивление по формуле:

где:
δi- толщина слоя, мм;
λi – расчетный коэффициент теплопроводности материала слоя Вт/(м × °С).

Рассчитываем термическое сопротивление для каждого слоя
1 слой (газобетонные блоки): R1 = 0,4/0,29 = 0,116 м2×°С/Вт.
3 слой (облицовочный силикатный кирпич): R3 = 0,12/0,87 = 0,104 м2×°С/Вт.
4 слой (штукатурка): R4 = 0,02/0,87 = 0,023 м2×°С/Вт.

Определение минимально допустимого (требуемого) термического сопротивления теплоизоляционного материала:

где:

Rint = 1/αint = 1/8,7 – сопротивление теплообмену на внутренней поверхности;

Rext = 1/αext = 1/23 – сопротивление теплообмену на наружной поверхности,

αext принимается по таблице 14 для наружных стен;

ΣRi = 0,116 + 0,104 + 0,023 – сумма термических сопротивлений всех слоев стены без слоя утеплителя, определенных с учетом коэффициентов теплопроводности материалов, принятых по графе А или Б (столбцы 8 и 9 таблицы Д1 СП 23-101-2004) в соответствии с влажностными условиями эксплуатации стены, м2·°С/Вт

Толщина утеплителя равна:

где: λут – коэффициент теплопроводности материала утеплителя, Вт/(м·°С).

Определение термического сопротивления стены из условия, что общая толщина утеплителя будет 250 мм:

где: ΣRт,i – сумма термических сопротивлений всех слоев ограждения, в том числе и слоя утеплителя, принятой конструктивной толщины, м2·°С/Вт.

Из полученного результата можно сделать вывод, что

R0 = 3,343м2×°С/Вт > Rтр0 = 3,198м2×°С/Вт → следовательно, толщина утеплителя подобрана правильно.

Вот мы и выполнили теплотехнический расчет стены и нам известны толщины всех слоёв, входящих в её состав. Для того, чтобы долго не разбираться с нормативной документацией и самому считать на калькуляторе все эти сложные формулы, можно воспользоваться калькулятором “Теплотехнический расчет стены”, где Вам достаточно просто выбрать исходные данные, а сам расчет произведется автоматически.

Пример расчета мощности батарей отопления

Возьмем помещение площадью 15 квадратных метров и с потолками высотой 3 метра.Объем воздуха, который предстоит нагреть в отопительной системе составит:

 V=15×3=45 метров кубических

Далее считаем мощность, которая потребуется для обогрева помещения заданного объема. В нашем случае — 45 кубических метров. Для этого необходимо умножить объем помещения на мощность, необходимую для обогрева одного кубического метра воздуха в заданном регионе. Для Азии, Кавказа это 45 вт, для средней полосы 50 вт, для севера около 60 вт. В качестве примера возьмем мощность 45 вт и тогда получим:

45×45=2025 вт — мощность, необходимая для обогрева помещения с кубатурой 45 метров

Нормы теплоотдачи для отопления помещения

Согласно практике для отопления помещения с высотой потолка не превышающей 3 метра, одной наружной стеной и одним окном, достаточно 1 кВт тепла на каждые 10 квадратных метров площади.

Для более точного расчета теплоотдачи радиаторов отопления необходимо сделать поправку на климатическую зону, в которой находится дом: для северных районов для комфортного отопления 10 м2 помещения необходимо 1,4-1,6 кВт мощности; для южных районов – 0,8-0,9 кВт. Для Московской области поправки не нужны. Однако как для Подмосковья, так и для других регионов рекомендуется оставлять запас мощности в 15% (умножив расчетные значения на 1,15).

Существуют и более профессиональные методы оценки, описанные далее, но для грубой оценки и удобства вполне достаточно и этого способа. Радиаторы могут оказаться чуть более мощными, чем минимальная норма, однако при этом качество отопительной системы лишь возрастет: будет возможна более точная настройка температуры и низкотемпературный режим отопления.

Полная формула точного расчета

Подробная формула позволяет учесть все возможные варианты потери тепла и особенности помещения.

Q = 1000 Вт/м2*S*k1*k2*k3…*k10,

  • где Q – показатель теплоотдачи;
  • S – общая площадь помещения;
  • k1-k10 – коэффициенты, учитывающие теплопотери и особенности установки радиаторов.

Показать значения коэффициентов k1-k10

k1 – к-во внешних стен в помещения (стен, граничащих с улицей):

  • одна – k1=1,0;
  • две – k1=1,2;
  • три – k1-1,3.

k2 – ориентация помещения (солнечная или теневая сторона):

  • север, северо-восток или восток – k2=1,1;
  • юг, юго-запад или запад – k2=1,0.

k3 – коэффициент теплоизоляции стен помещения:

  • простые, не утепленные стены – 1,17;
  • кладка в 2 кирпича или легкое утепление – 1,0;
  • высококачественная расчетная теплоизоляция – 0,85.

k4 – подробный учет климатических условий локации (уличная температура воздуха в самую холодную неделю зимы):

  • -35°С и менее – 1,4;
  • от -25°С до -34°С – 1,25;
  • от -20°С до -24°С – 1,2;
  • от -15°С до -19°С – 1,1;
  • от -10°С до -14°С – 0,9;
  • не холоднее, чем -10°С – 0,7.

k5 – коэффициент, учитывающий высоту потолка:

  • до 2,7 м – 1,0;
  • 2,8 — 3,0 м – 1,02;
  • 3,1 — 3,9 м – 1,08;
  • 4 м и более – 1,15.

k6 – коэффициент, учитывающий теплопотери потолка (что находится над потолком):

  • холодное, неотапливаемое помещение/чердак – 1,0;
  • утепленный чердак/мансарда – 0,9;
  • отапливаемое жилое помещение – 0,8.

k7 – учет теплопотерь окон (тип и к-во стеклопакетов):

  • обычные (в том числе и деревянные) двойные окна – 1,17;

  • окна с двойным стеклопакетом (2 воздушные камеры) – 1,0;
  • двойной стеклопакет с аргоновым заполнением или тройной стеклопакет (3 воздушные камеры) – 0,85.

k8 – учет суммарной площади остекления (суммарная площадь окон : площадь помещения):

  • менее 0,1 – k8 = 0,8;
  • 0,11-0,2 – k8 = 0,9;
  • 0,21-0,3 – k8 = 1,0;
  • 0,31-0,4 – k8 = 1,05;
  • 0,41-0,5 – k8 = 1,15.

k9 – учет способа подключения радиаторов:

  • диагональный, где подача сверху, обратка снизу – 1,0;
  • односторонний, где подача сверху, обратка снизу – 1,03;
  • двухсторонний нижний, где и подача, и обратка снизу – 1,1;
  • диагональный, где подача снизу, обратка сверху – 1,2;
  • односторонний, где подача снизу, обратка сверху – 1,28;
  • односторонний нижний, где и подача, и обратка снизу – 1,28.

k10 – учет расположения батареи и наличия экрана:

  • практически не прикрыт подоконником, не прикрыт экраном – 0,9;
  • прикрыт подоконником или выступом стены – 1,0;
  • прикрыт декоративным кожухом только снаружи – 1,05;
  • полностью закрыт экраном – 1,15.

После определения значений всех коэффициентов и подстановки их в формулу, можно посчитать максимально надежный уровень мощности радиаторов. Для большего удобства ниже находится калькулятор, где можно рассчитать те же самые значения быстро выбрав соответствующие исходные данные.

Пример расчета тепловых нагрузок объекта коммерческого назначения

Это помещение на первом этаже 4-х этажного здания. Месторасположение — г. Москва.

Исходные данные по объекту

Адрес объектаг. Москва
Этажность здания4 этажа
Этаж на котором расположены обследуемые помещенияпервый
Площадь обследуемых помещений112,9 кв.м.
Высота этажа3,0 м
Система отопленияОднотрубная
Температурный график95-70 град. С
Расчетный температурный график для этажа на котором находится помещение75-70 град. С
Тип розливаВерхний
Расчетная температура внутреннего воздуха+ 20 град С
Отопительные радиаторы, тип, количествоРадиаторы чугунные М-140-АО – 6 шт. Радиатор биметаллический Global (Глобал) – 1 шт.
Диаметр труб системы отопленияДу-25 мм
Длина подающего трубопровода системы отопленияL = 28,0 м.
ГВСотсутствует
Вентиляцияотсутствует
Тепловая нагрузка по договору (час/год)0,02/47,67 Гкал

Расчетная теплопередача установленных радиаторов отопления, с учетом всех потерь, составила 0,007457 Гкал/час.

Максимальный расход теплоэнергии на отопление помещения составил 0,001501 Гкал/час.

Итоговый максимальный расход — 0,008958 Гкал/час или 23 Гкал/год.

В итоге рассчитываем годовую экономию на отопление данного помещения: 47,67-23=24,67 Гкал/год. Таким образом можно сократить расходы на теплоэнергию почти вдвое. А если учесть, что текущая средняя стоимость Гкал в Москве составляет 1,7 тыс. рублей, то годовая экономию в денежном эквиваленте составит 42 тыс. рублей.

Расчет тепловых потерь

Первый этап расчета заключается в расчете тепловых потерь комнаты. Потолок, пол, количество окон, материал из которых изготовлены стены, наличие межкомнатной или входной двери — все это источники теплопотерь.

Рассмотрим на примере угловой комнаты объемом 24,3 куб. м.:

  • площадь комнаты — 18 кв. м. (6 м х 3 м)
  • 1 этаж
  • потолок высотой 2,75 м,
  • наружные стены — 2 шт. из бруса (толщина18 см), обшитые изнутри гипроком и оклеенные обоями,
  • окно — 2 шт., 1,6 м х 1,1 м каждое
  • пол — деревянный утепленный, снизу — подпол.

Расчеты площадей поверхностей:

  • наружных стен за минусом окон: S1 = (6+3) х 2,7 — 2×1,1×1,6 = 20,78 кв. м.
  • окон: S2 = 2×1,1×1,6=3,52 кв. м.
  • пола: S3 = 6×3=18 кв. м.
  • потолка: S4 = 6×3= 18 кв. м.

Теперь, имея все расчеты теплоотдающих площадей, оценим теплопотери каждой:

  • Q1 = S1 х 62 = 20,78×62 = 1289 Вт
  • Q2= S2 x 135 = 3×135 = 405 Вт
  • Q3=S3 x 35 = 18×35 = 630 Вт
  • Q4 = S4 x 27 = 18×27 = 486 Вт
  • Q5=Q+ Q2+Q3+Q4=2810 Bт

Расчет системы воздушного отопления — простая методика

Проектирование воздушного отопления не простая задача. Для ее решения необходимо выяснить ряд факторов, самостоятельное определение которых может быть затруднено. Специалисты компании РСВ могут бесплатно сделать для вас предварительный проект по воздушному отоплению помещения на основе оборудования ГРЕЕРС.

Система воздушного отопления, как и любая другая, не может быть создана наобум. Для обеспечения медицинской нормы температуры и свежего воздуха в помещении потребуется комплект оборудования, выбор которого основывается на точном расчете. Существует несколько методик расчета воздушного отопления, разной степени сложности и точности. Обычная проблема расчетов такого типа состоит в отсутствии учета влияния тонких эффектов, предусмотреть которые не всегда имеется возможность

Поэтому производить самостоятельный расчет, не будучи специалистом в сфере отопления и вентиляции, чревато появлением ошибок или просчетов. Тем не менее, можно выбрать наиболее доступный способ, основанный на выборе мощности системы обогрева.

Формула определения теплопотерь:

Q=S*T/R

Где:

  • Q — величина теплопотерь (вт)
  • S — площадь всех конструкций здания (помещения)
  • T — разница внутренней и внешней температур
  • R — тепловое сопротивление ограждающих конструкций

Пример:

Здание площадью 800 м2 (20×40 м), высотой 5 м, имеется 10 окон размером 1,5×2 м. Находим площадь конструкций: 800 + 800 = 1600 м2 (площадь пола и потолка) 1,5 × 2 × 10 = 30 м2 (площадь окон) (20 + 40) × 2 × 5 = 600 м2 (площадь стен). Вычитаем отсюда площадь окон, получаем «чистую» площадь стен 570 м2

В таблицах СНиП находим тепловое сопротивление бетонных стен, перекрытия и пола и окон. Можно определить его самостоятельно по формуле:

Где:

  • R — тепловое сопротивление
  • D — толщина материала
  • K — коэффициент теплопроводности

Для простоты примем толщину стен и пола с потолком одинаковой, равной 20 см. Тогда тепловое сопротивление будет равно 0,2 м / 1,3= 0,15 (м2*К)/Вт Тепловое сопротивление окон выберем из таблиц: R = 0,4 (м2*К)/Вт Разницу температур примем за 20°С (20°С внутри и 0°С снаружи).

Тогда для стен получаем

  • 2150 м2 × 20°С / 0,15 = 286666=286 кВт
  • Для окон: 30 м2 × 20°С/ 0,4 = 1500=1,5 кВт.
  • Суммарные теплопотери: 286 + 1,5 = 297,5 кВт.

Такова величина теплопотерь, которые необходимо компенсировать при помощи воздушного отопления мощностью около 300 кВт

Примечательно, что при использовании утепления пола и стен теплопотери снижаются как минимум на порядок.

Что нам дает гидравлический расчет?

  1. Потери носителя тепла и давления в самой системе.
  2. Необходимый диаметр труб на самых ответственных участках магистрали. В этом случае необходимо учесть то, каковыми являются требуемые и материально целесообразные скорости перемещения теплоносителя.
  3. Гидроувязка всех ветвей отопительной системы. При этом для того, чтобы сбалансировать систему в различных режимах функционирования, необходимо использовать упомянутую ранее арматуру регулировки.
  4. Утеря давления на прочих отрезках магистрали.

Важная информация! Во время проектирования и установки обогревательной системы самым трудоемким и ответственным этапом работы считается именно гидравлический расчет.

Но до того как произвести гидравлический расчет системы отопления, нужно предварительно выполнить целый ряд процедур.

Основные параметры для расчета

Чтобы определить расход тепла на отопление, а также произвести теплотехнический расчет здания, необходимо учесть множество параметров, зависящих от следующих характеристик:

  • Назначение и тип здания.
  • Географическое расположение строения.
  • Ориентация стен по сторонам света.
  • Размеры конструкций (объем, площадь, этажность).
  • Тип и размеры окон и дверей.
  • Характеристики отопительной системы.
  • Количество людей, находящихся в здании одновременно.
  • Материал стен, пола и перекрытия последнего этажа.
  • Наличие системы горячего водоснабжения.
  • Тип вентиляционных систем.
  • Другие конструктивные особенности строения.

Как рассчитать теплопотери через стены

В готовой системе теплопотери происходят на стыках между листами утеплителя, через отверстия для дюбелей, крепящих его к стене. Также теплопотери могут возникать, например, в краевых зонах, а также в местах, где теплоизолятор примыкает к кровле.

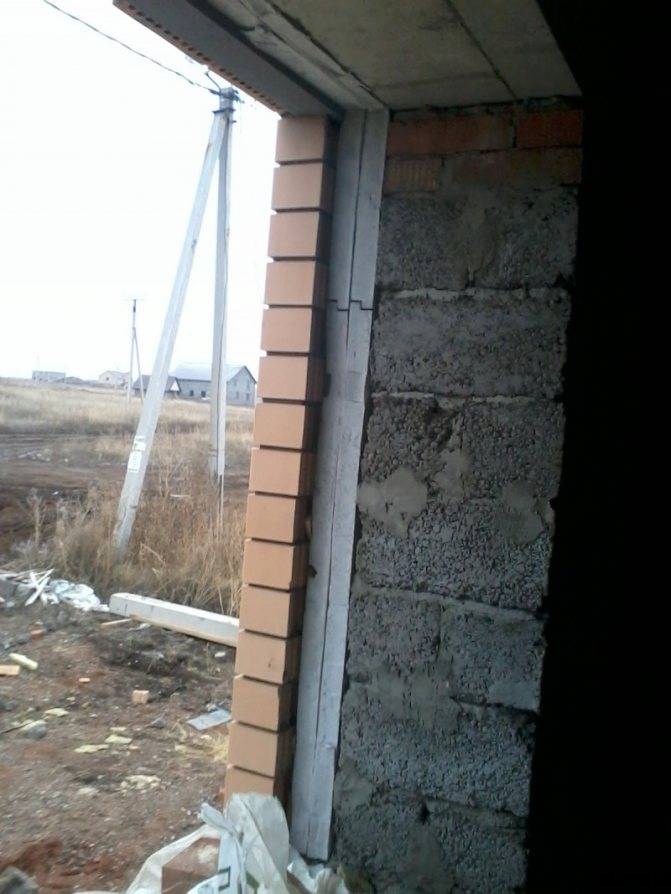

Они могут возникнуть на оконных и дверных откосах, так как в большинстве случаев там невозможно смонтировать утеплитель нужной толщины. В лучшем случае, туда можно вмонтировать пенополистирол, толщина которого составляет не более 5 см.

К тому же структура части стен дома характеризуется повышенной влажностью – это кухня, ванная комната и санузлы. Влага снижает теплоизоляционные характеристики большинства утеплителей как минимум на 20%.

Поэтому необходимо внести поправку в расчеты к проектной толщине утеплителя – на 100 мм добавить дополнительных 20 мм. Благодаря увеличению толщины утеплителя происходит компенсация вышеперечисленных потерь тепла.

Если толщина стен меньше 50 см, и они возведены из стандартных строительных материалов, то толщина утеплителя будет составлять не менее 12 см. Только при таких условиях утепление даст желаемый результат и стены будут соответствовать современным теплоизоляционным нормам.

Есть ли бесплатные программы для расчётов?

Чтобы упростить расчет системы отопления частного дома, можно воспользоваться специальными программами. Их, конечно, не так много как графических редакторов, но выбор всё же есть. Одни распространяются бесплатно, другие – в демо-версиях. В любом случае, сделать нужные расчёты один-два раза получится и без материальных вложений.

Программное обеспечение «Oventrop CO»

Бесплатное программное обеспечение «Oventrop CO» предназначено для того, чтобы выполнить гидравлический расчёт отопления загородного дома.

Программа «Oventrop CO» создана для предоставления графической помощи на этапе составления проекта отопления. Она позволяет выполнить гидравлический расчёт и для однотрубной, и для двухтрубной системы. Работать в ней просто и удобно: есть уже готовые блоки, осуществляется контроль над ошибками, огромный каталог материалов

На основе предварительных настроек и подбора отопительных приборов, трубопровода и арматуры можно проектировать новые системы. Помимо этого возможна регулировка существующей схемы. Она осуществляется посредством подбора мощности уже имеющегося в распоряжении оборудования в соответствии с нуждами отапливаемых комнат и помещений.

Оба эти варианта могут сочетаться в данной программе, позволяя регулировать существующие фрагменты и проектировать новые. При любом варианте расчёта «Oventrop CO» подбирает настройки арматуры. В части выполнения гидравлических расчётов у этой программы широкие возможности: от подбора диаметров трубопровода до анализа расхода воды в оборудовании. Все результаты (таблицы, схемы, рисунки) можно распечатать или перенести в среду Windows.

Программное обеспечение «Instal-Therm HCR»

Программа «Instal-Therm HCR» позволяет рассчитать систему радиаторного и поверхностного отопления.

Она поставляется в комплекте InstalSystem TECE, куда входят ещё три программы: Instal-San Т (для проектирования холодного и горячего водоснабжения), Instal-Heat&Energy (для расчёта тепловых потерь) и Instal-Scan (для сканирования чертежей).

Программа «Instal-Therm HCR» снабжена расширенными каталогами материалов (трубы, потребители воды, фитинги, радиаторы, теплоизоляция и запорно-регулирующая арматура). Результаты расчётов выдаются в виде спецификации на предлагаемые программой материалы и изделия. Единственный недостаток пробной версии – невозможно вывести её на печать

Вычислительные возможности «Instal-Therm HCR»: — подбор по диаметру труб и арматуры, а также тройников, фасонных изделий, распределителей, проходных муфт и теплоизоляции трубопровода; — определение высоты подъёма насосов, расположенных в смесителях системы или на участке; — гидравлические и тепловые расчёты отопительных поверхностей, автоматическое определение оптимальной температуры входа (питания); — подбор радиаторов, учитывающий охлаждение в трубопроводах рабочего агента.

Пробной версией можно воспользоваться бесплатно, но она имеет ряд ограничений. Во-первых, как и в большинстве условно-бесплатных программ, результаты распечатать нельзя, равно как и экспортировать их. Во-вторых, в каждом из приложений пакета можно создать только три проекта. Правда изменять их можно сколько угодно. В-третьих, созданный проект сохраняется в модифицированном формате. Файлы с таким расширением ни другая пробная, ни даже стандартная версия не прочитают.

Дополнительное оборудование, повышающее эффективность воздушных отопительных систем

Для надежной работы данной отопительной системы, необходимо предусматривать установку резервного вентилятора или же монтировать не меньше двух агрегатов отопления на одно помещение.

При отказе основного вентилятора, допустимо снижение температуры в помещении ниже нормы, но не более чем на 5 градусов при условии подачи наружного воздуха.

Температура подающегося в помещения воздушного потока должна быть не менее чем на двадцать процентов ниже, нежели критическая температура самовоспламенения газов и аэрозолей, присутствующих в здании.

С их помощью также могут комплектоваться отопительные агрегаты или вентиляционные приточные камеры.

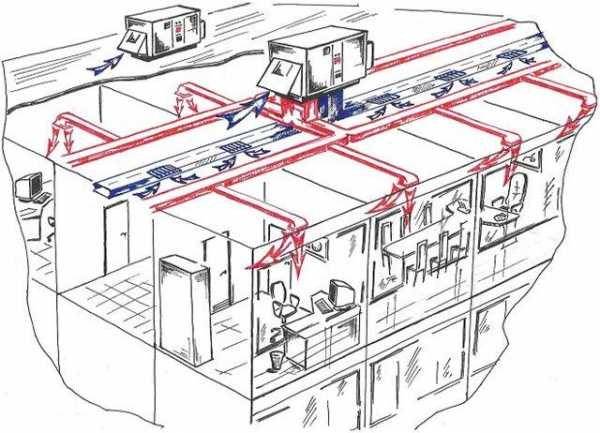

Схема воздушного отопления дома. Нажмите для увеличения.

В таких калориферах нагрев воздушных масс осуществляется за счет энергии, отбираемой у теплоносителя (пара, воды или дымовых газов), а также они могут нагреваться электроэнергетическими установками.

Отопительные агрегаты могут использоваться для обогрева рециркуляционного воздуха.

Они состоят из вентилятора и калорифера, а также аппарата, который формирует и направляет потоки теплоносителя, подающегося в помещение.

Большие отопительные агрегаты используют для обогрева крупных производственных или промышленных помещений (например, в вагоносборочных цехах), в которых санитарно-гигиенические и технологические требования допускают возможность рециркуляции воздуха.

Также крупные отопительные воздушные системы используются в нерабочее время для дежурного отопления.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
