Возможные последствия
Неправильная укладка теплоизоляции может привести к неприятным последствиям. Материал наносят только на фасад, поскольку дополнительное утепление изнутри считается нецелесообразным по следующим причинам:
- Уменьшается жилплощадь.
- Замерзает стена, так как тепло от помещения не доходит до перекрытия. В результате этого конденсат проникает внутрь теплоизоляции. Стена находится во влажном состоянии и подвергается коррозии.
Некачественная укладка приводит к разрушению стены. Если поверхность под изоляцию будет неровной и старой, ее придется наносить заново, предварительно сделав ремонт. Если утеплитель снаружи дополнительно не покрыть, то за один сезон он размокнет, придет в негодность и начнет отходить от стен. Тепловой слой обязательно нужно защищать от внешней среды.
Чего ожидать от воздействия влаги
Образование воды из пара может происходить в толщине самой стены, а также на ее внутренней или внешней поверхности. Во всех возможных случаях это физическое явление проявляется проявляться в различных воздействиях на целостность внешних стен здания.
Конденсат внутри здания
При слишком слабом отоплении, тонких стенах, отсутствии штукатурки и утеплителя, в зимнее время влага появляется внутри строения.
- Этот процесс усугубляется дополнительными преградами для доступа теплого воздуха от отопительных приборов, какими могут стать большие массивы мебели, стоящие близко к внешним стенам, или толстые ковры, занимающие большую площадь ограждающих конструкций.
- Обои в таких случаях могут вздуться, а если они водонепроницаемые, то под ними образуется грибок. Признаком появления плесени становится неприятный запах в доме. Из-за сырости и влажных испарений общая температура в помещениях становится немного ниже.
На внутренней стороне стен начинаются видимые процессы разрушения в виде вспухших участков краски и штукатурки. В запущенных случаях высокая влажность внутри здания приводит к деформациям в толщине стеновых конструкций.
Скопление влаги внутри стены
Воздействие воды на внутреннюю структуру стены в значительной мере зависит от материала строения. С меньшими разрушительными потерями избыток влажности переносят камень, железобетон, дерево и керамические изделия.
Хорошего утепления и минимального воздействия конденсата требуют материалы, хорошо проводящие пар, такие как сэндвич-панели с различными наполнителями.
- Когда влага, находящаяся в теплом домашнем воздухе в виде испарений, начинает превращаться внутри стены в жидкость под воздействием низкой наружной температуры, то гигроскопичные материалы впитывают ее.
- Если мороз продолжает значительно усиливаться, то вода внутри стены может замерзнуть. В результате объем пропитанного влагой материала увеличивается, разрушая ограждающие конструкции изнутри.
- В стене появляются трещины и участки раскрошенного материала. В тех случаях, когда расчетной толщины стеновой конструкции недостаточно для данного региона, то не поможет даже утеплитель, так как жидкость будет задерживаться в нем и разрушать стену снаружи.
Влага в слое внешнего утепления
Самым безобидным для микроклимата дома и сохранения его целостности является вариант, когда капли воды возникают в слое утеплителя снаружи.
В районах с повышенной влажностью и суровой зимой особенно важно выбирать для утепления домов не гигроскопичные виды утеплителя.
Тогда влага не будет вступать во взаимодействие с материалом несущей конструкции.
Весь конденсат будет испаряться на улицу, а стены останутся сухими изнутри, на протяжении многих десятков лет.
Плачевные последствия
Утеплили стенки внутри, когда нельзя было? Мои искренние поздравления – Вы истинно русский человек, который сначала делает, после чего думает. Надеетесь, пронесёт? Нет! Увы, но Вам теперь придётся столкнуться со следующими проблемами:
- мокрыми стенами;
- влажным теплоизоляционным материалом;
- затхлым ароматом;
- сыростью;
- плесенью;
- грибком;
- гнилью;
- отслоением облицовочного сырья;
- разрушением сооружений – весьма быстро разваливаются элементы в деревянном доме;
Как видите, последствия очень серьёзные. Поэтому при утеплении стен нельзя пренебрегать советами специалистов и включать опцию «Русский». Правда, в том случае, если не хотите, чтобы насыщенный пар превратился в воду, которая с радостью осядет на всевозможных поверхностях в жилище.
Когда можно или нельзя утеплять стены изнутри
Теперь разберем, когда можно утеплять стену изнутри, когда нельзя, от чего это зависит и как зависит. Что такое это «нельзя», какие это последствия.
Основное «можно или нельзя» заключается в том, что будет со стеной после утепления ее изнутри. Если стена будет сухая,- можно. Если стена будет сухая, и только при резком , неожиданном (которое случается раз в десяток лет) похолодании может подмокнуть,- можно пробовать утеплять изнутри (на усмотрение заказчика). Если стена стабильно мокрая весь зимний расчетный период (с обычной зимней температурой по региону),- утеплять изнутри нельзя. Как мы уже выяснили выше, эти последствия зависят от положения точки росы. А положение точки росы в стене можно посчитать, и тогда точно (ДО утепления) будет понятно, можно или нельзя изнутри утеплять конкретную стену.
Примечание: Мы такой расчет делаем, задавайте вопросы в разделе Вопрос–ответ и мы посчитаем Вашу конкретную ситуацию.
Теперь немного рассуждений на тему что влияет на возможность утепления изнутри, и как влияет. Эта часть статьи вызвана вопросами читателей, такого характера: «Почему в соседней ветке читателю можно утеплить изнутри, а мне нельзя, ведь у нас с ним (дальше варианты) одинаковая планировка квартиры, или дома построены из одного материала, или один город проживания, или одинаковая толщина стены и тд.
Давайте разбираться. Как мы уже выяснили выше, последствия внутреннего утепления зависят от:
- точки росы (температуры выпадения конденсата);
- положения точки росы в стене до и после утепления.
В свою очередь, точка росы (температура) зависит от: влажности в помещении и температуры в помещении. А влажность в помещении зависит от:
- Режима проживания (постоянно или временно);
- Вентиляции (и притока, и вытяжки, достаточно ли их по расчету ).
Подробнее в статьях Вентиляция дома. Система вентиляции частного дома.
А температура в помещении зависит от:
- Качества работы отопления;
- Степени утепленности остальных конструкций дома\ квартиры, кроме стен (потолка\крыши, окон, пола).
Положение точки росы зависит от:
- толщины и материала всех слоев стены;
- температуры внутри помещения. От чего она зависит — выяснили выше;
- температуры снаружи помещения. Она зависит от того, улица снаружи или другое помещение, а также от климатической зоны;
- влажности внутри помещения. От чего она зависит, выяснили выше;
- влажности снаружи помещения. Она зависит от того, улица снаружи или другое помещение (и от режима эксплуатации этого помещения), а также от климатической зоны.
Теперь, если собрать ВСЕ факторы влияния на точку росы
иположение точки росы , мы получим список факторов влияния, которые надо принимать во внимание при решении вопроса «можно или нельзя в конкретной ситуации утеплить изнутри конкретную стену». Вот такой список этих факторов:
- режима проживания в помещении (постоянно или временно);
- вентиляции (и притока, и вытяжки, достаточно ли их по расчету);
- качества работы отопления в помещении;
- степени утепленности остальных конструкций дома\квартиры, кроме стен (потолка\крыши, окон, пола);
- толщина и материал всех слоев стены;
- температуры внутри помещения;
- влажности внутри помещения;
- температуры снаружи помещения;
- влажности снаружи помещения;
- климатической зоны;
- что находится за стеной, улица или другое помещение (его режим эксплуатации).
Становится ясно, что двух одинаковых ситуаций по утеплению изнутри может и не быть. Посмотрим, как (приблизительно, без конкретики) выглядит ситуация, когда утепление изнутри возможно:
- помещение постоянного проживания,
- вентиляция выполнена согласно норме (для этого помещения),
- отопление работает хорошо, и выполнено согласно норме,
- остальные конструкции утеплены согласно норме,
- стена, которую планируется утеплить,- толстая, и достаточно теплая. По расчету для нее дополнительного утепления, его не должно быть боле 50мм (пенопласт, вата, ЭППС). По сопротивлению теплопередаче стена «не дотягивает» до нормы 30 и меньше %.
Если совсем упростить, то получается так: чем теплее регион, чем лучше у Вас отопление и вентиляция, чем толще и теплее стена, тем более вероятно, что утеплить изнутри можно. Я думаю, понятно, что в каждом конкретном случае нужно рассматривать свои «входящие данные» и тогда принимать решение.
Все, что написано выше, создает впечатление, что случаев, когда внутреннее утепление возможно и не вредно,- совсем мало. Это действительно так. По нашему опыту, из 100 обратившихся с идеей внутреннего утепления, только 10 могут его делать без последствий. В остальных случаях нужно утеплять снаружи.
Вред точки росы для стен дома
Мы разобрались,
что точка росы может располагаться в трех разных участках стены:
- в наружном утеплителе стены
- в стене, ближе к наружной части
- в стене, ближе внутренней части
В
каждом из перечисленных мест, точка росы будет проявлять себя по-разному. Если
в одном месте она будет безвредна, то внутри дома или в стене будет оказывать
определенные разрушительные последствия на целостность стены. Ниже, разберем поведение точки росы в каждом
из перечисленных мест.
Точка росы в
наружном утеплителе
Это самое безвредное для дома нахождение точки росы.
В этом случае:
- Конденсат при возникновении точки росы образуется, непосредственно, в
самом утеплителе. - Утеплитель не гигроскопичен, потому влага не задерживается в
конструктиве стены и испаряется при изменении температуры воздуха. - За счет пароизоляционных свойств утеплителя, влажность, которая образуется
при испарении конденсата, выходит на улицу и не взаимодействует со стеной дома.
- Стены дома сухие в течении всего года, как с наружной так и со внутренней
стороны - Стены сохраняют свою прочность и целостность многие десятилетия
утеплитель снаружи
Точка росы в стене дома, ближе к наружной стороне
- Поведение стены во многом зависит от материала, из которого она выложена. Лучше переносят точку росы, стены из плотных и тяжелых строительных материалов, таких как кирпич, керамзитобетон, камень, дерево. Поскольку они менее подвержены разрушению и имеют больший коэффициент морозостойкости.
- Стены домов возведенных из пористых материалов, хорошо впитывающих влагу и пропускающих пар. Таких как, пеноблоки, газоблоки и подобного рода материалы, действие точки росы должно быть минимально коротким.
разрушение стены под воздействием влажности
- При возникновении конденсата внутри стены, материал стены насыщается жидкостью. При последующем понижении температуры воздуха ниже нуля, накопленная жидкость замерзает и увеличивается в объемах. Увеличения объема жидкости разрушает любой стеновой материал изнутри. Это приводит к образованию как мелких, так и крупных трещин в структуре стены. Стены крошатся и окончательно теряют свою прочность.
- В случае если стена, в которой точка росы внутри и утеплена снаружи, то утеплитель не будет препятствовать выходу накопившей влаги наружу. Поэтому, вся жидкость будет скапливаться на поверхности, между утеплителем и стеной. Это влечет образование плесени и грибка, со всеми вытекающим последствиями, вредными как для здания, так и для здоровья человека.
- Если стена дома не утеплена снаружи, то жидкость будет выходить с повышением температуры воздуха, но это не убережет стену от внутреннего разрушения после замерзания воды. Подобные испарения жидкости, из влажной стены, мы можем наблюдать в виде налета белого цвета на кирпичных стенах.
выделение влажности из кирпичной стены в виде налета белого цвета
Точка росы в
стене дома, ближе к внутренней поверхности
Возникает,
когда пар проходит середину толщины стены и конденсат начинает образовываться уже
ближе к поверхности стены, которая находится внутри дома.
Последствия
точки росы для внутренней отделки дома:
- Насыщенная влажностью кладка начинает выделять на внутренней стене, в доме жидкость в виде капель воды.
- Мокрая поверхность стены разрушает внутреннюю отделку помещения:
шпаклевку, обои другие отделочные материалы. - На стенах и в углах образуется плесень и грибок, от которых уже будет
очень трудно избавиться - В доме появляется неприятный
ветхий запах разложения, который вреден для здоровья. - Понижается общая температура тепла в доме.
плесень на стене внутри дома
Самые разрушительные и вредные последствия
для дома это когда точка росы находится ближе к внутренней поверхности стены.
Точка росы – важный параметр, который следует
учитывать при проектировании и возведении стен, крыш и строительства всего дома.
Ее не соблюдение может привести к необратимым и критическим последствиям для
всего здания.
Как рассчитать точку росы
Проведение расчётов вручную по формуле – довольно точный способ. Однако для использования формулы предварительно надо определить несколько других показателей. Выглядит формула следующим образом.
Формула для расчёта точки росы
Как видно из рисунка, a и b – постоянные величины. Т – температура воздуха. Rh – относительная влажность воздуха. Такой метод подсчёта даст результат с погрешностью в 0,5ºС.
Поскольку расчёт с помощью формулы вручную подходит не всем (из-за недостаточных знаний в математике либо отсутствия времени), в сети Интернет в открытом доступе размещены онлайн-калькуляторы, которые рассчитывают точку росы на основании введённой информации. Пользоваться ими совершенно несложно: надо только ввести исходные данные (температура атмосферного воздуха и относительная влажность). Результат расчётов появится на экране.
Такие программы при расчёте учитывают множество параметров:
Населённый пункт, в котором построено (строится) здание. Тут же появляется статистика среднемесячных температур, относительной влажности, давления в этом регионе.
Вид помещения. Очевидно, что влажность воздуха в ванной будет выше, чем в комнате, а это в свою очередь влияет на вид допустимого утеплителя.
Тип конструкции. Здесь на выбор предлагается стена, перекрытие, чердачное перекрытие и другие позиции.
Слои конструкции
Здесь принимается во внимание, что находится за утепляемой стеной – другое помещение либо улица.
Материал перекрытия или стены.
Температура и относительная влажность внутреннего и наружного воздуха.
После заполнения всех необходимых полей программа составит график точки росы.
При необходимости быстро получить значение точки росы применяются таблицы. Данные таблиц весьма неточные и дают приблизительный результат. Зато пользоваться ими легко и быстро: достаточно только найти нужную ячейку на пересечении столбца и строки с нужной температурой и относительной влажностью воздуха.

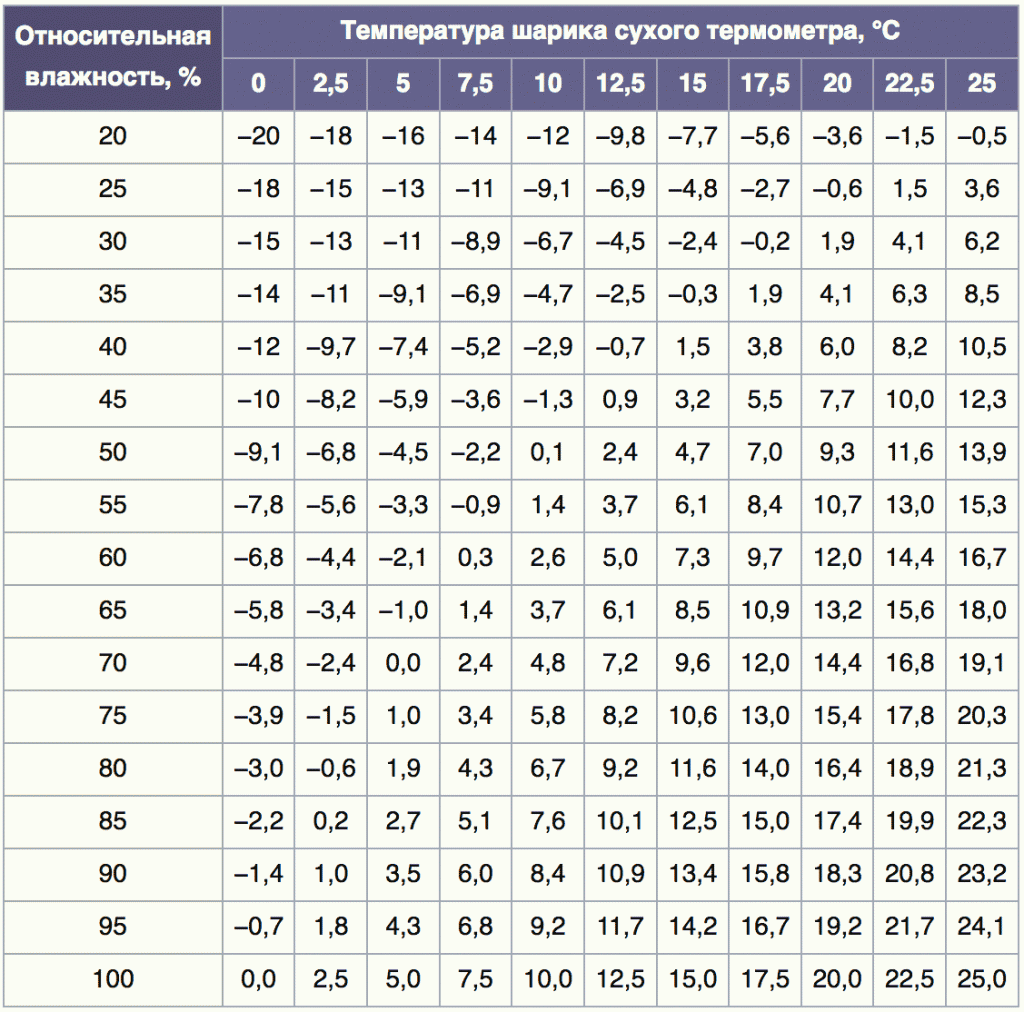

Таблица 1. Определение точки росы по двум показателям.
Определение точки росы по двум показателям
Температура измеряется термометром, влажность – гигрометром. Для удобства в данном случае подойдёт инструмент, способный замерять и температуру, и влажность воздуха – цифровой термогигрометр.
Этот инструмент сочетает в себе функции градусника и гигрометра
Кроме того, существуют приборы, сочетающие в себе несколько функций: измерение температуры, влажности, расчёт точки росы и запоминание информации.
В большинстве случаев работа с таким прибором выглядит следующим образом.
Включите прибор
Обратите внимание на заряд батареи.
Поднесите наконечник сенсора к исследуемой поверхности под прямым углом.
Чтобы зафиксировать данные замера, нажмите кнопку Hold в меню. Так Вы сможете ознакомиться с результатом в комфортном положении прибора.
Для сохранения данных нажмите кнопку Save.
При необходимости перенести информацию на компьютер подключите прибор к сети через USB.
Скопируйте данные на компьютер.
Работа с приборами для измерения точки росы проста даже для человека без специальной подготовки. Интерфейс интуитивно понятен, а при возникновении вопросов следует обратиться к инструкции.
Для расчета точки росы используется таблица значений конденсации водяного пара в зависимости от показателей влажности и температуры. Берется значение наружной и внутренней температуры и значение наружной и внутренней влажности. Получается температура точки росы, при которой будет происходить выпадение воды из водяного пара (образование росы).
Естественно, что самый правильный вариант – это точка росы в утеплителе. В этом случае не будет никаких негативных моментов для внутренних помещений. Чтобы не было также негативных моментов для утеплителя, стоит на этапе планирования правильно подбирать тип утеплителя для стен.
Менее приемлемый вариант – это точка росы в стене дома, которая является несущей. Здесь негативные моменты для внутренних помещений будут зависеть от материала стены. Получается такая ситуация тогда, когда утеплитель смонтирован неправильно или неправильно выбрана толщина утеплителя.
Здесь хорошо видно, как будет сдвигаться точка росы в стене дома.
Самый неприемлемый вариант – это точка росы внутри помещения, на внутренней поверхности несущей стены. Обычно это случается тогда, когда дом совсем не утеплен или утеплен неправильно – изнутри.
Определение понятия “точка росы”
На данный момент нет смысла задумываться над тем, как рассчитать точку росы, поскольку это давно уже сделано специалистами, а результаты сведены в таблицу. В ней указываются значения температур поверхностей, ниже которых из воздуха с различной влажностью начинает выделяться конденсат.
Как видите, фиолетовым цветом здесь выделена нормативная температура в помещении в зимнее время года – 20 °С, а зеленым обозначен сектор, что охватывает диапазон нормированной влажности – от 50 до 60%. При этом точка росы колеблется от 9.3 до 12 °С. То есть, при соблюдении всех норм конденсация влаги внутри дома невозможна, поскольку в нем нет поверхностей с такой температурой.
Другое дело – наружная стена. Изнутри ее омывает воздух, нагретый до 20 °С, а снаружи – минус 20 °С, а то и больше. Значит, в толще стены температура постепенно растет от минус 20 °С до 20 °С и в каком-то месте она обязательно будет равна 12 °С, что при влажности 60% даст точку росы. Но для этого еще нужно, чтобы водяной пар добрался до этого места сквозь материал ограждения. И тут возникает еще один фактор, влияющий на определение точки росы – паропроницаемость материала, которая всегда учитывается при строительстве.
Теперь можно перечислить все факторы, влияющие на образование влаги внутри наружных стен в процессе эксплуатации:
- температура воздуха;
- относительная влажность воздуха;
- температура в толще стены;
- паропроницаемость материала ограждения.
Из всего вышесказанного можно сделать вывод, что в обычных и утепленных стенах всегда есть условия для возникновения точки росы. Вот в этом месте и появляется много небылиц и страшилок, связанных с огромным количеством воды, прямо-таки вытекающим из стен при конденсации, и растущей на них массой плесени.
Так как ограждение проницаемо, то оно способно самостоятельно избавляться от выделяющейся влаги, при этом важную роль играет вентиляция с обеих сторон. Неспроста наружное утепление стен минеральной ватой делается вентилируемым, ведь точка росы в этом случае находится в утеплителе. Если все сделано правильно, то выделяющаяся внутри ваты влага через поры покидает ее и уносится потоком вентиляционного воздуха.
Современные полимерные утеплители практически не пропускают пар, поэтому при утеплении стен их лучше располагать снаружи. Тогда необходимая для конденсации температура будет внутри пенопласта или пенополистирола, но пары к этому месту не доберутся, а потому и увлажнения не возникнет. И наоборот, утеплять полимером изнутри не стоит, так как точка росы останется в стене, а влага станет выделяться на стыке двух материалов.
Внутреннее утепление осуществимо при таких условиях:
- стена достаточно сухая и относительно теплая;
- утеплитель должен быть паропроницаемым, дабы выделяющаяся влага могла покинуть конструкцию;
- в доме должна хорошо действовать вентиляция.
Для того, чтобы понимать процессы, происходящие в стене, я вначале остановлюсь на таком понятии, как точка росы в строительстве.
Определение точки росы – это температура, при которой выпадает конденсат (влага из воздуха превращается в воду). Точка с этой температурой располагается в определенном месте (на стене снаружи, где-то в толще стены или на стене внутри).
В зависимости от расположения точки росы (дальше или ближе по толщине стены к внутреннему помещению) стена или сухая, или мокрая внутри.
Точка росы (температура выпадения конденсата) зависит от:
температуры воздуха внутри помещения.
1. Если внутри помещения температура 20 градусов, и влажность внутри помещения 60%, то на любой поверхности с температурой ниже 12 градусов выпадет конденсат.
Чем ниже влажность в помещении, тем точка росы ниже фактической температуры воздуха внутри помещения.
2. При температуре внутри помещения 20 градусов, и влажности внутри помещения 40%, то на любой поверхности с температурой ниже 6 градусов выпадет конденсат.
Чем выше влажность в помещении, тем точка росы выше и ближе к фактической температуре воздуха внутри помещения.
3. При температуре внутри помещения 20 градусов, и влажности внутри помещения 80%, то на любой поверхности с температурой ниже 16, 44 градусов выпадет конденсат.
4. При температуре внутри помещения 20 градусов, и влажности внутри помещения 100%, то на любой поверхности с температурой ниже 20 градусов выпадет конденсат.
Где должна находиться точка росы
Утепление ограждения считается «нормальным» только когда точка росы в холодное время в основном (!) находится в утеплителе и не смещается в стену.
Что значит «в основном»?
При максимальных отрицательных температурах, которые длятся обычно несколько дней, неделю, и наступают периодически, точка росы может смещаться и в стену.
Для стены из плотных тяжелых материалов, в этом нет ничего опасного. Но для стены из пористых материалов, которые как обычно очень хорошо пропускают пар и впитывают влагу, появление точки росы должны быть коротким, особенно когда они сочетаются с утеплителями-пароизоляторами.
Такие стены требуют наибольшего утепления, особенно с учетом того, что они сами по себе теплые. Что бы сместить точку росы потребуется в 2 раза больше утеплителя. С паропрозрачными утеплителями, они сочетаются намного лучше, так как здесь можно осуществить вывод влаги, но только при условии отличной вентиляции утеплителя.
Приведены наглядные графики температур для различных схем утепления. Точка росы примерно указана как 16 градусов, достигается, когда внутри дома особо комфортная обстановка +25 градусов, 55 – 60 % влажности.
- 1 — стена без утеплителя;
- 2 — недостаточный слой утепления — точка росы находится внутри стены. Ее постоянное нахождение вызовет намокание неплотной стены, нездоровую атмосферу, опасность разрушения материала, если стена слой утепления имеет большее сопротивление движению пара, чем сама стена (неправильное утепление);
- 3 — достаточное утепление, точка росы в утеплителе (основное время), нормальное сохранение материалов стены и тепло в доме, если тепловое сопротивление конструкции не меньше нормативного, ведь для очень холодных стен сместить точку росы из них можно и маленьким слоем утепления;
- 4 — внутреннее утепление – худшее решение. Точка росы на поверхности стены или близка к этому, влечет намокание стены, и ущерб здоровью жильцов, мокрое замораживание и разрушение конструкций. Применяется в безвыходных ситуациях при условии сплошного закрытия стены утеплителем-пароизолятором, который и предотвращает проникновение пара к точке росы. Т.е. образование конденсата невозможно из-за влажности близкой к 0.
В нормативах указаны тепловые сопротивления ограждающих поверхностей для конкретных климатических зон. Этот значением уменьшать запрещает нам государство.
Чаще норматив требует меньшую толщину утеплителя, чем та, что нужна для смещения точки росы в утеплитель. Поэтому подбирать утеплитель под все поверхности в принципе желательно и по условию смещения точки росы в утеплитель.
Эти значения сравниваются с нормативным требованием, а принимается, как правило, еще большее значение, кратное толщине утеплителей, который находится в продаже.
Точка росы при строительстве и утеплении дома
Точка росы — это температура, при которой пар, содержащийся содержится в воздухе, превращается в конденсат в виде росы
Данный параметр важно учитывать при строительстве и утеплении стен
Поэтому важно заранее выяснить, что такое точка росы (ТР) и как ее правильно определить, чтобы выяснить, в каком месте возможно будет собираться много конденсата и принять соответствующие меры
Что такое точка росы для стен?
Воздух в окружающей среде всегда включает в свой состав водяной пар, концентрация которого зависит от многих факторов. Внутри зданий пар выделяют люди и другие живые организмы. Также он поступает во внутренне пространство от различных повседневных процессов – стирки, глажки, уборки, приготовления еды и так далее.
Снаружи процент влаги в атмосфере находится в зависимости от погодных условий. Причем наполнение воздуха парами располагает своим пределом, при достижении которого следует процесс конденсации влаги и зарождения тумана.
Когда не окончательно насыщенная парами воздушная масса (влажность менее 100%) контактирует с поверхностью, чья температура на несколько градусов ниже его собственной, то конденсат образуется даже без тумана.
Дело в том, что воздух при разной температуре может вместить различное количество пара. Чем выше температура, тем больше влаги он может поглотить. Поэтому, когда воздушная смесь с относительной влажностью 80% соприкасается с более прохладным предметом, то она резко охлаждается, предел ее насыщения снижается, а относительная влажность достигает 100%.
Тогда и происходит выпадение конденсата, то есть появляется точка росы. Именно это явление можно наблюдать ранним летним утром на траве.
На заре почва и трава еще холодные, а солнце быстро нагревает воздух, его влажность у земли быстро достигает 100% и выпадает роса.
Процесс конденсации сопрягается с выделением тепловой энергии, которая была потрачена ранее на парообразование. Поэтому роса быстро сходит.
Таким образом, температура точки росы – переменная величина, которая зависит от относительной влажности и температуры воздуха в определенный момент. Чтобы определить точку росы и ее температуру применяют различные измерители — термогигрометры, психрометры и тепловизоры.
Точка росы зависит от относительной влажностью воздуха. Чем она выше, тем ближе ТР к фактической температуре воздуха. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.
Точка росы в строительстве необходима для того, чтобы понимать, соответствует ли степень утепления стен тому, чтобы не образовывался конденсат.
При значениях точки росы более 20 °С ощущается физический дискомфорт, воздух кажется душным; более 25 °С люди с болезнями сердца или дыхательных путей подвергаются опасности. Но такие значения достигаются очень редко даже в тропических странах.
Как определить точку росы?
На самом деле, чтобы определить точку росы не нужно производить сложные технические расчеты по формулам, измерять относительную влажность воздуха и т.д.
Нет смысла задумываться над тем, как рассчитать точку росы, так как это давно уже сделали специалисты.
А результаты их вычислений занесены в таблицу, где указаны значения температур поверхностей, ниже которых из воздуха с различной влажностью начинает образовываться конденсат.
Фиолетовым цветом обозначена температура по снип в помещении зимой – 20 °С, а зеленым выделен сектор, который указывает диапазон нормированной влажности – от 50 до 60%. При этом ТР колеблется от 9.3 до 12 °С. То есть, при соблюдении всех норм конденсат внутри дома образовываться не будет, так как в помещении нет поверхностей с такой температурой.
По-другому обстоит дело с наружной стеной. Изнутри ее обволакивает воздух, прогретый до +20 °С, а снаружи она подвергает воздействию — 20 °С и более. Соответственно, в толще стены температура медленно растет от -20 °С до + 20 °С и в определенной зоне она обязательно будет равна 12 °С, что при влажности 60% даст конденсацию.
Но для этого еще необходимо, чтобы водяной пар дошел до этой зоны через материал несущей конструкции. Здесь появляется еще один фактор, который влияет на определение точки росы – паропроницаемость материала. Этот параметр всегда нужно учитывать при возведении стен.
Итак, на процесс образования конденсата внутри наружных стен влияют следующие факторы:
- температура окружающего воздуха;
- относительная влажность воздуха;
- температура в толще стены;
- паропроницаемость материала возведенных стен.
Для измерения данных показателей в толще стены нет никаких анализирующих приборов. Вычислить их можно только расчетным путем.
Расчет точки росы
Существует несколько способов определения параметра.
По математической формуле
Применяют следующее выражение:
Tp=b((aT/b+T)+InRH)/a-((aT/b+T)+InRH), где
Тр — точка росы, °С;
Расчет точки росы происходит по математическим формулам.
A и b — безразмерные коэффициенты, равные 17,27 и 237,7 соответственно;
RH — относительная влажность воздуха в долях единицы;
Т — температура воздуха, °С;
Ln — натуральный логарифм.
Приведенная формула справедлива для значений Т=0…+60°С и атмосферного давления 762 мм. рт. ст.
Программы-калькуляторы
Специализированные приложения производят вычисления автоматически. Пользователю необходимо ввести исходные данные и нажать кнопку «Старт». Кроме числового результата, программы отображают графики зависимости влажности от степени нагретости воздуха. Такая форма представления информации является более наглядной.
С помощью онлайн-калькулятора
Вычислительные сервисы имеются на многих сайтах. Они избавляют пользователя от необходимости покупать и скачивать программу.
Онлайн-калькулятор есть на многих сайтах.
В специальные поля вводят данные:
- температуру воздуха;
- относительную влажность;
- атмосферное давление.
После нажатия кнопки «Вычислить» на экране отображается искомая величина.
Недостаток данного способа состоит в том, что изготовитель калькулятора в большинстве случаев неизвестен, поэтому результат может быть недостоверным.
Специальные инструменты
Существуют тепловизоры с функцией расчета точки росы. Объекты с такой и более низкой температурой помечаются на экране особым образом.
Гигрометр — измерительный прибор, предназначенный для определения влажности воздуха.
Влажность измеряют с помощью приборов:
- Гигрометра. Электронное устройство удобно в пользовании, но вычисления производит с большой погрешностью.
- Психрометра. Он состоит из 2 спиртовых термометров. Колбу одного обматывают влажной салфеткой. За счет испарения воды показания на нем будут ниже, чем на «сухом». Чем ниже влажность в помещении, тем активнее улетучивается жидкость. Значит, и разница в показаниях будет больше. Результат отыскивают в справочнике вручную. Определенная с помощью психрометра искомая точка является наиболее точной.
Таблицы
В интернете и специальной литературе публикуются таблицы со значениями точки образования росы для воздуха с разными параметрами.
Пример:
Температура воздуха, °С | Температура насыщения в °С при влажности воздуха (в %) | |||||||||||||
30% | 35% | 40% | 45% | 50% | 55% | 60% | 65% | 70% | 75% | 80% | 85% | 90% | 95% | |
-10 | -23,2 | -21,8 | -20,4 | -19 | -17,8 | -16,7 | -15,8 | -14,9 | -14,1 | -13,3 | -12,6 | -11,9 | -10,6 | -10 |
-5 | -18,9 | -17,2 | -15,8 | -14,5 | -13,3 | -11,9 | -10,9 | -10,2 | -9,3 | -8,8 | -8,1 | -7,7 | -6,5 | -5,8 |
-14,5 | -12,8 | -11,3 | -9,9 | -8,7 | -7,5 | -6,2 | -5,3 | -4,4 | -3,5 | -2,8 | -2 | -1,3 | -0,7 | |
+2 | -12,8 | -11 | -9,5 | -8,1 | -6,8 | -5,8 | -4,7 | -3,6 | -2,6 | -1,7 | -1 | -0,2 | -0,6 | 1,3 |
+4 | -11,3 | -9,5 | -7,9 | -6,5 | -4,9 | -4 | -3 | -1,9 | -1 | 0,8 | 1,6 | 2,4 | 3,2 | |
+5 | -10,5 | -8,7 | -7,3 | -5,7 | -4,3 | -3,3 | -2,2 | -1,1 | -0,1 | 0,7 | 1,6 | 2,5 | 3,3 | 4,1 |
+6 | -9,5 | -7,7 | -6 | -4,5 | -3,3 | -2,3 | -1,1 | -0,1 | 0,8 | 1,8 | 2,7 | 3,6 | 4,5 | 5,3 |
+7 | -9 | -7,2 | -5,5 | -4 | -2,8 | -1,5 | -0,5 | 0,7 | 1,6 | 2,5 | 3,4 | 4,3 | 5,2 | 6,1 |
+8 | -8,2 | -6,3 | -4,7 | -3,3 | -2,1 | -0,9 | 0,3 | 1,3 | 2,3 | 3,4 | 4,5 | 5,4 | 6,2 | 7,1 |
+9 | -7,5 | -5,5 | -3,9 | -2,5 | -1,2 | 1,2 | 2,4 | 3,4 | 4,5 | 5,5 | 6,4 | 7,3 | 8,2 | |
+10 | -6,7 | -5,2 | -3,2 | -1,7 | -0,3 | 0,8 | 2,2 | 3,2 | 4,4 | 5,5 | 6,4 | 7,3 | 8,2 | 9,1 |
+11 | -6 | -4 | -2,4 | -0,9 | 0,5 | 1,8 | 3 | 4,2 | 5,3 | 6,3 | 7,4 | 8,3 | 9,2 | 10,1 |
+12 | -4,9 | -3,3 | -1,6 | -0,1 | 1,6 | 2,8 | 4,1 | 5,2 | 6,3 | 7,5 | 8,6 | 9,5 | 10,4 | 11,7 |
+13 | -4,3 | -2,5 | -0,7 | 0,7 | 2,2 | 3,6 | 5,2 | 6,4 | 7,5 | 8,4 | 9,5 | 10,5 | 11,5 | 12,3 |
+14 | -3,7 | -1,7 | 1,5 | 3 | 4,5 | 5,8 | 7 | 8,2 | 9,3 | 10,3 | 11,2 | 12,1 | 13,1 | |
+15 | -2,9 | -1 | 0,8 | 2,4 | 4 | 5,5 | 6,7 | 8 | 9,2 | 10,2 | 11,2 | 12,2 | 13,1 | 14,1 |
+16 | -2,1 | -0,1 | 1,5 | 3,2 | 5 | 6,3 | 7,6 | 9 | 10,2 | 11,3 | 12,2 | 13,2 | 14,2 | 15,1 |
+17 | -1,3 | 0,6 | 2,5 | 4,3 | 5,9 | 7,2 | 8,8 | 10 | 11,2 | 12,2 | 13,5 | 14,3 | 15,2 | 16,6 |
+18 | -0,5 | 1,5 | 3,2 | 5,3 | 6,8 | 8,2 | 9,6 | 11 | 12,2 | 13,2 | 14,2 | 15,3 | 16,2 | 17,1 |
+19 | 0,3 | 2,2 | 4,2 | 6 | 7,7 | 9,2 | 10,5 | 11,7 | 13 | 14,2 | 15,2 | 16,3 | 17,2 | 18,1 |
+20 | 1 | 3,1 | 5,2 | 7 | 8,7 | 10,2 | 11,5 | 12,8 | 14 | 15,2 | 16,2 | 17,2 | 18,1 | 19,1 |
+21 | 1,8 | 4 | 6 | 7,9 | 9,5 | 11,1 | 12,4 | 13,5 | 15 | 16,2 | 17,2 | 18,1 | 19,1 | 20 |
+22 | 2,5 | 5 | 6,9 | 8,8 | 10,5 | 11,9 | 13,5 | 14,8 | 16 | 17 | 18 | 19 | 20 | 21 |
+23 | 3,5 | 5,7 | 7,8 | 9,8 | 11,5 | 12,9 | 14,3 | 15,7 | 16,9 | 18,1 | 19,1 | 20 | 21 | 22 |
+24 | 4,3 | 6,7 | 8,8 | 10,8 | 12,3 | 13,8 | 15,3 | 16,5 | 17,8 | 19 | 20,1 | 21,1 | 22 | 23 |
+25 | 5,2 | 7,5 | 9,7 | 11,5 | 13,1 | 14,7 | 16,2 | 17,5 | 18,8 | 20 | 21,1 | 22,1 | 23 | 24 |
+26 | 6 | 8,5 | 10,6 | 12,4 | 14,2 | 15,8 | 17,2 | 18,5 | 19,8 | 21 | 22,2 | 23,1 | 24,1 | 25,1 |
+27 | 6,9 | 9,5 | 11,4 | 13,3 | 15,2 | 16,5 | 18,1 | 19,5 | 20,7 | 21,9 | 23,1 | 24,1 | 25 | 26,1 |
+28 | 7,7 | 10,2 | 12,2 | 14,2 | 16 | 17,5 | 19 | 20,5 | 21,7 | 22,8 | 24 | 25,1 | 26,1 | 27 |
+29 | 8,7 | 11,1 | 13,1 | 15,1 | 16,8 | 18,5 | 19,9 | 21,3 | 22,5 | 22,8 | 25 | 26 | 27 | 28 |
+30 | 9,5 | 11,8 | 13,9 | 16 | 17,7 | 19,7 | 21,3 | 22,5 | 23,8 | 25 | 26,1 | 27,1 | 28,1 | 29 |
+32 | 11,2 | 13,8 | 16 | 17,9 | 19,7 | 21,4 | 22,8 | 24,3 | 25,6 | 26,7 | 28 | 29,2 | 30,2 | 31,1 |
+34 | 12,5 | 15,2 | 17,2 | 19,2 | 21,4 | 22,8 | 24,2 | 25,7 | 27 | 28,3 | 29,4 | 31,1 | 31,9 | 33 |
+36 | 14,6 | 17,1 | 19,4 | 21,5 | 23,2 | 25 | 26,3 | 28 | 29,3 | 30,7 | 31,8 | 32,8 | 34 | 35,1 |
+38 | 16,3 | 18,8 | 21,3 | 23,4 | 25,1 | 26,7 | 28,3 | 29,9 | 31,2 | 32,3 | 33,5 | 34,6 | 35,7 | 36,9 |
+40 | 17,9 | 20,6 | 22,6 | 25 | 26,9 | 28,7 | 30,3 | 31,7 | 33 | 34,3 | 35,6 | 36,8 | 38 | 39 |
