Перекрестный выключатель: назначение и устройство + схема подключения и монтаж

Конструктивные особенности

Конструктивно перекрёстный выключатель с одной клавишей представляет собой компактное коммутационное устройство, которое работает от механического воздействия на него. При этом в продаже имеются и такие же сенсорные коммутирующие элементы, у них нет клавиши, а только лишь сенсорная кнопка, но суть работы устройства от этого остаётся прежней. Меняется только механизм воздействия, а контактная группа и принцип действия остаётся прежним. Состоит перекрестный выключатель из:

  • выходных контактных клемм для подключения проводов;
  • механизма крепежа к стене;
  • токопроводящих перемычек, находящихся внутри корпуса;
  • группы контактов;
  • механизма воздействия на контактную переключающуюся группу.

По способу монтажа данные переключатели делятся, как и все остальные, на предназначенные для открытой (наружной) и скрытой (прокладываемой внутри стен) проводки. То есть конструкция может быть двух типов: накладной и встроенной.

Очень редко в исключительных случаях применяется гибридная проводка, когда вся кабельная линия прокладывается скрытом способом внутри стен, а выключатели устанавливаются наружного, то есть накладного типа. Это частный случай возникает, когда нет возможности сделать ниши для подрезетников или выполнение их проблематично.

Выглядят перекрёстные переключатели внешне как обычные проходные и не имеют чёткого положения включено или же отключено. Отличие их состоит в:

  1. Наличии четырёх контактных клемм для подключения. В случае, если есть две клавиши управления, то количество клемм умножается на два.
  2. Маркировки пары — вход и выход.
  3. Невозможности использоваться отдельно, а только с парой проходных выключателей.

Кстати, данные переключатели могут быть оборудованы не только клавишей, но и поворотным механизмом. В нём замыкание контактов происходит за счёт специального механизма поворотного действия. Принцип работы и количество клемм при этом не меняется. Стоят они немного дороже, так как считаются дизайнерскими элементами декора, который чаще всего использует при монтаже проводки в ретро стиле.

Положительные моменты проходных и перекрёстных устройств:

  • Не нуждаются во вспомогательных элементах и месте в электрическом щитке.
  • Высокая надёжность, благодаря отсутствию автоматики.
  • Простота схемы, обеспечена тем, что в ней не присутствуют какие-либо сложные устройства.
  • Лёгкость и практичность в управлении освещением.

Недостатки выключателей этого типа:

  • Использование трехжильного провода. Количество проводов и их длина прямо зависят от количества клавиш (в случае с клавишным ПВ) и числа самих устанавливаемых выключателей в помещении. Большое количество длинных проводов усложняет схему и затрудняет установку.
  • Нет фиксированного положения кнопок. Некоторым людям к этой особенности нужно привыкнуть, поэтому определённое время им неудобно пользоваться ПВ.

При помощи проходных и перекрёстных выключателей чаще всего организовывают управление осветительными устройствами в длинных коридорах, спальнях, на лестничных пролётах, садовых дорожках и т.п.

Доп. услуги по электрике

  • Электромонтажные работы в стиле ретро
  • Современная электрика в стиле Модерн
  • Проектирование электрики
  • Электролаборатория
  • Замер сопротивления изоляции
  • Консультация электрика
  • Установка и замена электросчетчика
  • Установка столбов и опор ЛЭП
  • Подключение электрического котла к сети
  • Электрическое отопление дома
  • Установка стабилизатора напряжения
  • Установка электрического водонагревателя
  • Заземление загородного дома
  • Молниезащита
  • Модульно-штыревое заземление
  • Монтаж и прокладка СИП кабеля
  • Монтаж тросовой электропроводки
  • Соединение и удлинение электропроводки
  • Штробление стен под электропроводку
  • Проверка состояния электропроводки
  • Электрика своими руками
  • Монтаж и эксплуатация электрооборудования
  • Замена лампочек …
  • Поставка кабельной продукции
  • Правила устройства электроустановок → ПУЭ

Разновидности выключателей

Поворотный перекрестный выключатель

На практике встречаются несколько типов перекрестных переключателей, отличающихся видом элемента управления и способом установки. В соответствии с первым признаком эти изделия имеют следующие исполнения:

  • клавишные приборы;
  • поворотные устройства.

Для понимания различия этих вариантов необходимо ознакомиться с каждым из них более подробно.

Клавишные устройства

Изделия этого класса пользуются большим спросом потребителя, поскольку удобны в управлении и выглядят достаточно эстетично. С их помощью удается разрывать одну цепочку и одновременно подключать другую.

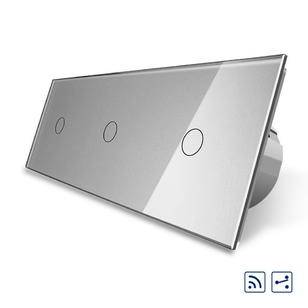

Трёхклавишный проходной сенсорный выключатель c ДУ на 3 поста Livolo из стекла

Обычные или стандартные клавишные приборы коммутируют только одну цепь.

По количеству задействованных в них кнопок они бывают одноклавишными (простейший вариант), двухклавишными и 3-х клавишными. При ознакомлении с монтажной схемой приборы различают по числу подводимых к розетке проводов:

  • одноклавишный проходной переключатель имеет две контактные подводки;
  • у простого перекрестного выключателя их предусмотрено 3 штуки;
  • двухклавишный перекрестный прибор рассчитан на 4 контакта и провода.

Поворотные перекрестные приборы

Выключатели этого типа не пользуются особой популярностью и чаще всего применяются на производственных объектах. Они также востребованы в складских помещениях и при необходимости управления уличным освещением.

В бытовых условиях их используют лишь в исключительных случаях, при повышенной влажности, например.

Для замыкания и размыкания контактов в этих устройствах используется специальный рычажный механизм.

Накладные и встроенные

Накладной одноклавишный перекрестный выключатель

По способу установки переключатели подразделяются на встроенные и накладные. Первая разновидность изделий монтируется еще на стадии возведения строения или при замене электропроводки. В этом случае соединительные провода прокладываются в толще стен или закрепляются в кабельных каналах.

Накладные переключатели фиксируются прямо на стенных поверхностях, так что потребность в кабельных каналах в этом случае отпадает. К недостаткам этих приборов относят издержки эксплуатации из-за возможности сильного загрязнения. С другой стороны, они прекрасно вписываются в современные интерьеры.

Схема подключения при наличии двух осветительных приборов

Конечно, первый вариант является популярным и простым в исполнении, поэтому повсеместно используется. Тем не менее, в комнате бывает два-три светильника или несколько лампочек, которые разделаются по группам, поэтому здесь уже не подойдет стандартная схема.

Если требуется выполнить монтаж при наличии двух групп осветительных приборов, то понадобится приобрести коммутатор с двумя клавишами, где имеется шесть зажимов.

Коммутатор с двумя клавишами, где имеется шесть зажимов

В остальном, по способу установки и оборудованию эта схема мало чем отличается от предыдущей. Тем не менее, здесь придется прокладывать больше электропроводки. Поэтому, чтобы сократить расходы на покупку проводов, рекомендуется проводник питания на первый в цепочке коммутатор подключать с перемычкой. Ведь иначе придется прокладывать отдельные проводники от распредкоробки.

Плюсы и минусы использования рубильников

Электрорубильник – простейший прибор, для которого характерны преимущества и недостатки. К плюсам эксплуатации относятся:

  • Наглядность. Устройство можно осмотреть визуально на предмет поломок. Положение ножей хорошо просматривается.
  • Простой конструктив. Небольшое количество узлов упрощает обслуживание и починку аппарата.
  • Высокий коммутационный ток. Переключатель коммутирует ток силой 500, 630 или 1000 Ампер.
  • Низкая стоимость. Приобрести рубильник можно для установки в частном доме или квартире.

Несмотря на положительные характеристики автомат имеет несколько минусов:

Открытый тип конструкции

Все элементы находятся на виду, при неосторожном касании есть риски удара током. Ненормированная скорость переключения

Если ножи переводятся медленно, образуется дуга высокой температуры, которая выжигает внутренние узлы прибора

Возможность короткого замыкания при появлении высокотемпературной дуги. Возникновение бросков тока при переключении до выключения нагрузки

Если ножи переводятся медленно, образуется дуга высокой температуры, которая выжигает внутренние узлы прибора. Возможность короткого замыкания при появлении высокотемпературной дуги. Возникновение бросков тока при переключении до выключения нагрузки.

Конструкция особого коммутационного аппарата

От перекрёстных выключателей отходит четыре, а не три контакта, как у большей части обычных блоков по контролю подачи света. За счёт этого коммутационный аппарат способен в один и тот же час проводить ток или пресекать его поступление по двум контактам. Таким образом, происходит синхронное замыкание или размыкание нескольких линий, питающих осветительные приборы.

Типы перекрёстного выключателя

Коммутационные аппараты для проведения тока в осветительные приборы классифицируют по принципу работы. Таким образом, перекрёстные выключатели бывают:

  • клавишными, то есть переключателями, функция которых — разрыв одной цепи и замыкание другой;

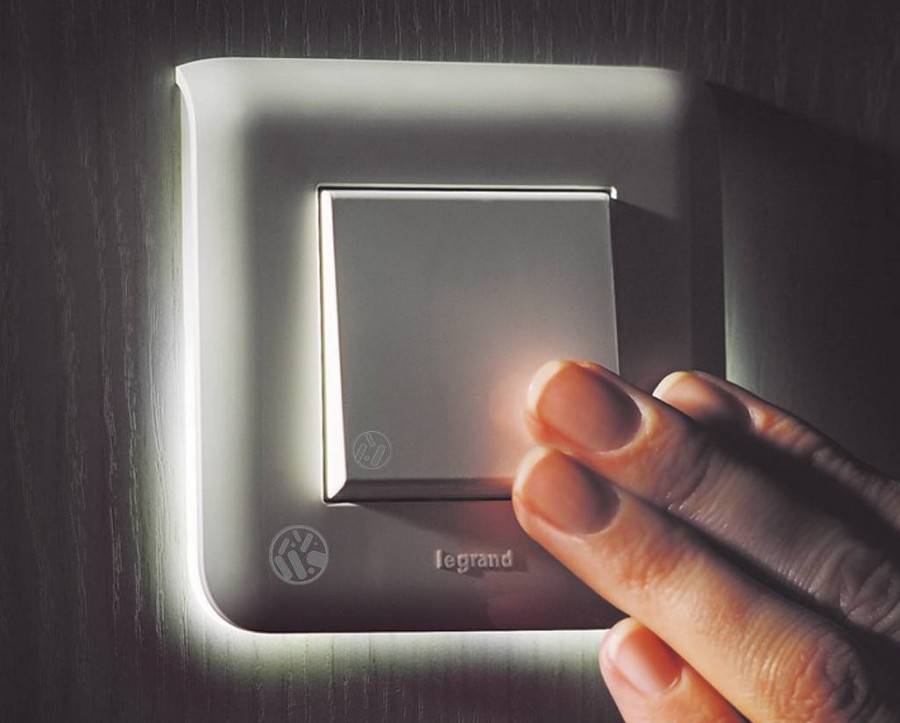

Коммутационный аппарат произведён под маркой «Legrand»

Такой коммутационный аппарат смотрится оригинально

Классификация по методу установки

Если брать во внимание способ монтажа, то перекрёстные выключатели можно разделить на следующие типы:

  • накладные или наружные, устанавливаемые на поверхности стены и не требующие сооружения специальных лунок и вставки дополнительных блоков;
  • встроенные, монтируемые в толще стены, где проделываются необходимые отверстия, и используемые для разводки электрических проводов.

Обычно пользуются накладными перекрёстными переключателями, так как они никогда не становятся препонами для проведения в доме дизайнерского ремонта или отделочных работ. Зато хозяева домов, установившие встроенные коммутационные аппараты, остаются довольны невосприимчивостью выключателей к механическим воздействиям.

Сравнение со стандартным и проходным выключателем

У обычного выключателя две позиции, и обе ответственны за подачу или блокировку электрического света в лампу или другой прибор. Конструкция этих коммутационных аппаратов специфична: для включения и выключения света выделено по одному контакту.

Система состоит только из распределительной коробки, светильника и выключателя

Проходные выключатели отличаются тремя контактами, отчего могут контролировать освещение одного объекта из нескольких мест. Получается, используя эти коммутационные аппараты, можно зажечь лампу, находясь на одном участке комнаты, и погасить, стоя в другом месте. Поэтому проходные выключатели привыкли монтировать на стенах в разных концах коридора с большой протяжённостью, в проходных комнатах и в спальне по обе стороны кровати для двух человек.

Использование двух проходных выключателей подразумевает прокладку большого количества проводов

К использованию перекрёстных выключателей прибегают, когда хочется управлять осветительными приборами из большого количества зон. Если посмотреть на конструкцию, то можно заметить сходство с проходными коммутационными аппаратами. Но, в отличие от них, перекрёстные выключатели укомплектованы дополнительными контактами. При необходимости контролировать подачу света из трёх точек между двумя проходными коммутационными аппаратами устанавливают один перекрёстный выключатель с двумя клавишами, регулирующими функционирование всех остальных звеньев электрической цепи.

Перекрёстный выключатель усложняет систему, но зато упрощает управление освещением

Разновидности выключателей

Существует два типа перекрестных переключателей: клавишные и поворотные.

Клавишные

Устройства этого типа наиболее распространены. Выключатели разрывают одну цепочку и замыкают другую. Стандартные приборы работают только с одной цепью.

Внешне разные типы выключателей отличаются такими признаками:

  • выключатель одноклавишный перекрестный имеет 2 контакта;
  • проходной — 3 контакта;
  • перекрестный — 4 контакта.

Устройства оснащаются одной, двумя или тремя клавишами. Трехклавишные и двухклавишные перекрестные выключатели используются для независимого управления несколькими цепочками.

Поворотные перекрестные

Выключатели этой разновидности не столь широко распространены. Их используют для управления светом в производственных и складских зданиях, для организации уличного освещения. Реже поворотные перекрестные устройства применяют в жилых помещениях. Замыкание и размыкание контактов осуществляют посредством передвижения рычага.

Накладные и встроенные

По способу установки выключатели принято разделять на два типа — встроенные и накладные. Встроенные модели устанавливают еще на этапе возведения здания или в процессе замены деталей коробки. Проводники прокладывают в стеновых каналах или закрепляют на стенах. После этого провода покрывают слоем штукатурки или другого отделочного материала.

Функции перекрёстного выключателя

Коммутационный аппарат, предназначенный для отключения и включения света и называемый перекрёстным, стал популярным из-за создания комфортных условий потребления искусственного света. Но главная причина стремления большинства людей установить в доме или квартире перекрёстный выключатель — это возможно сэкономить финансы, затрачиваемые на электроэнергию.

В подобных местах без перекрёстных выключателей не обойтись

Чаще всего обсуждаемый коммутационный аппарат монтируют в местах общего пользования в жилых домах в 5–9 этажей. Необходимость в этом возникает из-за обустройства в таких зданиях длинных коридоров с большим количеством дверей и отсутствия лифтов. В подобных местах перекрёстные выключатели устанавливают на выходах из квартир и при входе в общий коридор. Например, владелец какой-либо квартиры, выйдя из неё, может посредством перекрёстного выключателя сразу подать свет в подъезд, а придя туда, выключить его.

При такой системе подачи света функцию перекрёстных выключателей выполняют все коммутационные аппараты, находящиеся между первой и последней кнопкой подведения тока к осветительному прибору. Выключателей, позволяющих подавать свет из разных точек дома, может быть установлено более двух.

Это интересно: Электропроводка на даче своими руками — пошаговое описание монтажа

Для чего применяется перекрёстный выключатель

Если нужно обеспечить управление освещением из трёх точек, 2-х проходных выключателей будет недостаточно. В разрыв двухжильного провода, соединяющего проходные выключатели, следует вставить перекрёстный выключатель, как это показано на схеме.

Схема подключения 2-х проходных и перекрёстного выключателей для управления освещением из 3-х точек

Контакты всех переключателей на схеме замкнуты так, что ток протекает по проводам, показанным красным цветом. Если нажать клавишу на любом из 3-х переключателей, то цепь разомкнётся. Достаточно нажать клавишу на любом другом переключателе, и цепь замкнётся. Ток будет протекать по проводам, показанным голубым цветом.

Если требуется управлять освещением из 4-х точек, нужно воспользоваться следующей схемой:

Для управления из 4-х точек понадобятся 2 проходных и 2 перекрёстных выключателя

Управлять освещением можно с помощью выключателей хлопковых или с датчиками движения. Но у них имеются недостатки:

  • высокая стоимость;
  • выключатели этих типов быстро выходят из строя;
  • хлопковые выключатели могут сработать на посторонние звуки и не сработать на хлопок;
  • выключатели с датчиками движения могут реагировать на движение животных, птиц.

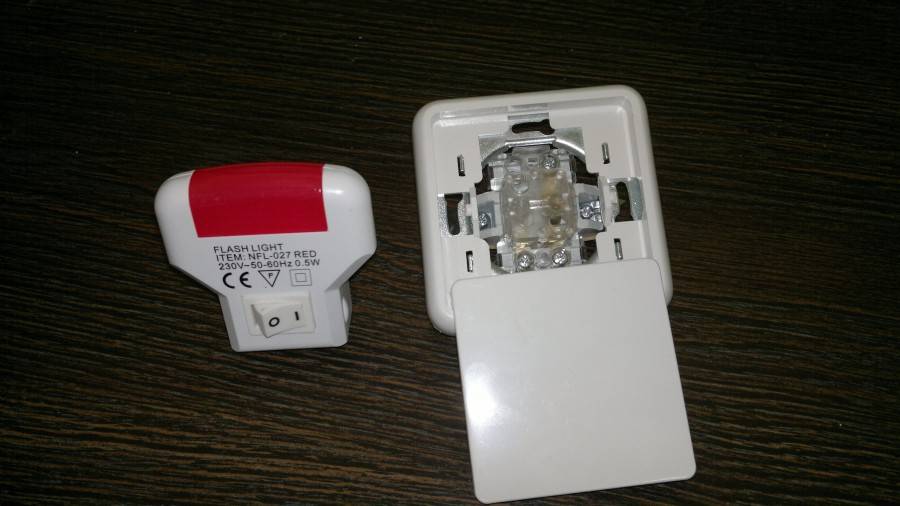

Создание выключателя с подсветкой своими руками

Если нет желания покупать, а затем осуществлять монтаж выключателя с подсветкой, его вполне можно создать своими руками. Для этого нужно следовать такому плану:

  • Со стены удаляется выключатель.
  • Из резистора и диода создается цепь (значение мощности составляет 2 Вт, сопротивления – 50 кОм). Чтобы собрать цепь необходимо воспользоваться паяльником.
  • Полученная конструкция с применением паяльника, присоединяется к контакту выхода и входа.
  • В корпус помещается диодная лампочка.
  • Монтируется выключатель.

Недостатком изготовленного собственными руками прибора является отсутствие на его клавишах прозрачных панелей, вследствие чего придется самостоятельно высверливать окошки.

Эта работа является довольно трудоемкой и требует концентрации, поэтому если у вас нет времени и минимальных навыков электрики, то лучше всего будет приобрести прибор в специализированном магазине.

К тому же при отсутствии познаний в электрике, рекомендуется для установки выключателя пригласить профессионала – это избавит вас от лишних травм и стрессов.

Пошаговая инструкция монтажа

  1. Определить, где находятся провода, дабы не повредить их.
  2. Обозначить будущее месторасположение распределительной коробки.
  3. Установить монтажную коробку.
  4. Прокладка электрокабелей. Лучше взять 3-х или 4-х жильный кабель. Для перекидных устройств нужен трехжильный. С помощью одной жилы будет подключаться подача фазы или лампа. Две жилы соединяются с промежуточными проводами. Для перекрестного устройства нужен четырех жильный кабель — по две жилы на каждый выключатель. Две будут вести к первому, а остальные две ко второму.

Концы всех кабелей ведутся в монтажную коробку и соединяются клеммами. А ноль идет к светильнику.

Для оборудования проходного выключателя с управлением с 3х мест необходимо иметь навыки и точную схему подключения. Ее наличие дает возможность провести правильную и качественную систему освещения. А на ее основе с легкостью можно создавать более сложные схемы иллюминаций.

Выбор схемы подключения

Разберем детально, как правильно выполнить подключение. Нельзя забывать, что при установке проходного выключателя, надо тянуть трехжильный провод.

Расключение на две точки

Список материалов:

  • медный кабель с тремя жилами;
  • пара переключателей проходного типа;
  • распределительная коробка.

Провод фазы необходимо подсоединить к общему входному контакту первого переключателя. Два выходных контакта соединяются с проводами от входных двух. Общий контакт второго выключателя скручивается с тем проводом, который идет от источника света. При этом второй провод от источника должен быть соединен с нулем коробки.

Сечение 3-х жильных проводов подбирается исходя из мощности источника света, которым предполагается управление.

Расключение на три точки

Список материалов:

  • медный кабель с тремя и четырьмя жилами;
  • пара переключателей проходного типа;
  • перекрестный выключатель;
  • распределительная коробка.

В перекрестных предусмотрено 4 контакта, по 2 на направления. Они представляют собой пары одновременного переключения. Для этой схемы должен использоваться кабель с четырьмя жилами.

На первой и последней точке переключения используются обычные проходные переключатели, а между ними – перекрестные. Количество возможных пунктов, посредством которых будет осуществляться управление лампами не ограничено. Однако чем их больше, тем сильнее увеличивается сложность подключения.

Подключение происходит следующим образом:

2 контакта на выход от 1 проходного выключателя должны соединится с проводами входной пары следующего перекрестного выключателя. Так продолжается до тех пор, пока цепь не замкнется на крайнем выключателе. Общий контакт подсоединяется с проводом, направленным к источнику света.

Фазный провод соединяется с входным контактом 1 переключателя, 2 провод к нулю коробки. К каждому проходному выключателю протягивается трехжильный провод, в то время как к перекрестным четырехжильный.

Как подключить проходной выключатель: видео схемы подключения поможет сделать все работы своими силами

Бывает достаточно сложно, даже при наличии схемы, произвести установку проходного выключателя при отсутствии профильного образования. В таком случае на помощь могут прийти мастер-классы, записанные на видео. В них подробно рассказывается, как подключить проходной выключатель, и в какой последовательности следует выполнять работу.

Прежде чем приступить к просмотру, следует определиться с типом выбранного устройства. Порядок подключения перекрестного выключателя будет иметь ряд существенных отличий, с которыми стоит ознакомиться заранее.

Если речь идет о проходном выключателе, схема подключения на 2 точки является наиболее простым вариантом. Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. В противном случае речь будет идти об обычном выключателе.

При установке двухклавишного проходного выключателя схема подключения с двух мест может быть реализована для двух нагрузок. Это достаточно удобно, если комната имеет большую длину, и надо предусмотреть установку нескольких светильников для более равномерного освещения окружающего пространства. В этом случае можно будет регулировать интенсивность освещения помещения, решая, сколько светильников будет включено в определенный момент времени.

Схема с двумя проходными выключателями, допускающее управление двумя нагрузками

Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео:

Watch this video on YouTube

Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей. Следуя рекомендациям специалиста, можно качественно и с минимальными затратами выполнить необходимый объем работ.

Схема подключения проходного выключателя с 3х мест: подробное видео выполнения работ

Схему подключения проходного выключателя на 3 точки можно назвать условным. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. Как правило, монтажные работы не вызывают особых трудностей. Перекрестное устройство подсоединяется между проходными.

Более подробно со схемой подключения проходных выключателей из 3 мест можно ознакомиться, просмотрев следующее видео:

Watch this video on YouTube

Подробная инструкция позволит разобраться с порядком выполнения работ, а также позволит узнать, какой инструмент понадобиться для монтажа.

Watch this video on YouTube

Схема подключения проходного выключателя с 4х мест: актуальная информация

Если площадь помещения достаточно большая, двух – трех выключателей может оказаться недостаточно. Придется каждый раз преодолевать большое расстояние, чтобы включить или отключить освещение. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. В этом случае в систему дополнительно вводятся два перекрестных устройства.

Схема подключения лампы к четырем выключателям

Схема подключение на четыре точки будет актуальна для многоэтажного строения. В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Watch this video on YouTube

Двухклавишный перекрестный переключатель Zenit

Перекрёстный переключатель предназначен для управления освещением с трех и более мест. Принципиальная схема подключения выглядит так:

Но, что делать, если вы хотите управлять двумя группами независимыми освещения? Тогда вам потребуется двухклавишный перекрестный переключатель. И схема подключения будет выглядеть так:

Но, проблема в том, что таких переключателей не существует. Ни в одной серии электроустановочного оборудования вы не найдете перекрестный двухклавишник. Ни в одной, кроме серии Zenit (АББ).

Двухклавишный перекрестный переключатель ABB Zenit выглядит вот так::

А с обратной стороны вот так:

Для того, чтобы получить двухклавишный перекрестный переключатель, вам нужно купить два одномодульных перекрёстных переключателя арт. N2110 и установить их в суппорт, вот так:

В продаже имеются одномодульные перекрёстные переключатели Zenit N2110 с клавишами четырех цветов: белый, шампань, серебряный, графит.

Артикул для заказа:

Когда нужен двухлавишный пререкрёстный переключатель?

Сейчас большой популярностью пользуется зонированное освещение. Обычно, светильники делят на две группы и управляют этими группами независимо. Например в спальне обычно присутствует местное освещени возле кроватей и общее освещение комнаты, так называемый «верхний свет». Оптимальный вариант, когда оба вида освещения управляются из трех точек: по обе стороны кровати и возле двери. Реализовать эту схему можно двумя способами.

Первый: поставить два двухклавишный переключателя и два перекрестных переключателя. Выглядить это будет так:

Второй способ: поставить два двухклавишных переключателя и один двухклавишный перекресный переключатель. В этом случае вид будет такой:

Вы наверняка уже поняли, что серия Zenit не такая, как другие. Она модульная. Посадочное место рамки Zenit имеет размер 45*45 и составляет 2 модуля. Механизмы Zenit бывают одномодульные и двухмодульные. Т.е. в стандартное посадочное место можно установить один двухмодульный механизм, либо два одномодульных.

Кроме стандартных рамок, в серии есть рамки итальянского стандарта и многомодульные рамки. В рамки итальянского стандарта можно установить три одномодульных механизма, либо один двухмодульный и один одномодульный.

В многомодульные рамки можно ставить одномодульные и двухмодульные механизмы.

Для рамок итальянского стандарта и многомодульных рамок предусмотрены отдельные суппорты. Обычные рамки можно комплектовать одинарными или двойными суппортами в зависимости от количества постов.

«>

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
