Ремонт водонагревателя своими руками — простые способы восстановления

Очистка водонагревателя от накипи

Один раз в 2 года следует производить очистку бака от накипи, а также замену магниевого анода и чистку ТЭНа.

Перед началом работ отключите водонагреватель от электричества и перекройте подачу воды. Подставьте под водонагреватель емкость для сбора воды. Открутите шланг подачи холодной воды и откройте кран горячей воды. Дождитесь полного опорожнения бака.

Шаг 1. Приготовьте все необходимые детали для замены.

Шаг 2. Отключите электропитание и отсоедините проводку.

Шаг 3. Свинтите гайки с фланца.

Шаг 4. Достаньте ТЭН из бака водонагревателя.

Шаг 5. Осмотрите и проверьте состояние внутренней поверхности бака.

Шаг 6. Удалите накипь из водонагревателя.

Шаг 7. Замените прокладку на фланце и закрутите его на место

Шаг 8. Вставьте термостат на место и подключите провода.

Не горит запальник

Как починить водонагреватель в этом случае? Прежде всего необходимо выяснить причины проблемы. Сюда относятся такие моменты:

  1. Грелка не включается или не загорается. В этом случае проверяют на засоренность форсунки и подводящие трубы, настройку терморегулятора, газовый клапан либо завоздушенность магистрали. Для исправления проблемы прочищают узлы, корректируют термостат, меняют клапан или продувают газовую систему.
  2. Горелка горит плохо или тухнет. Здесь причина может быть, как в загрязненности магистральных элементов, так и неправильной настройке подачи газа, поломке терморегулятора. Указанные детали прочищают либо меняют.

Стоит отметить, что в газовых моделях могут появляться такие проблемы, как шипение, окрашивание воды в ржавый или мутный цвет. Причины неполадок и способы устранения идентичны электрическим бойлерам.

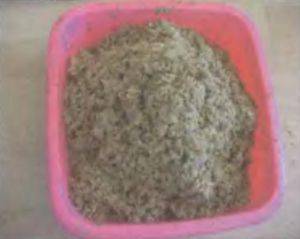

Удаляем накипь

После того, как Вы опустошите бак, необходимо будет выполнить разборку бойлера своими руками. Для этого аккуратно отсоедините все фастоны, подключенные к термостату и открутите болты, которых, как правило, 6 штук.

Во время извлечения ТЭНа выльется еще немного воды, которая осталась в резервуаре. Сам нагревательный элемент рекомендуется сразу же почистить, пока он мокрый и отложения накипи не отвердели. Для чистки рекомендуем использовать специальные средства, которые можно разбрызгать на нагреватель. Через некоторое время отложения без усилий счищаются деревянной лопаткой либо даже тупым ножом. Также для ремонта можно прокипятить ТЭН в ведре с добавлением специальной кислоты в воду, что эффективно позволит решить проблему. Чтобы уже наверняка избавиться от накипи, советуем мелкозернистой наждачной бумагой («шкуркой») зачистить трубки до металлического цвета.

После этого нужно собрать бойлер в обратном порядке и проверить, получилось ли отремонтировать слабый нагрев воды. Не забывайте, что первым делом Вы должны залить бак полностью водой, после чего уже подключить вилку к электросети и выполнить запуск.

Обращаем Ваше внимание на то, что бывает ситуация, когда бойлер не греет воду, потому что нагреватель пробит. В этом случае самостоятельный ремонт заключается в том, что его нужно прозвонить мультиметром, установив режим измерения сопротивления

Об это мы как раз и расскажем ниже!

Правильное обслуживание прибора

О том, что в работе устройства возникли проблемы, могут свидетельствовать какие-то изменения в режиме его работы. Например:

  • увеличение времени нагрева воды до заданной температуры;
  • появление необычных звуков, сопровождающих работу прибора;
  • возникновение посторонних примесей в водопроводной воде, изменение ее цвета, запаха или вкуса.

Если наблюдается хотя бы один из этих признаков, следует сразу же провести очистку водонагревателя. Для этого придется выполнить следующие операции:

  1. Отключить прибор от электропитания.
  2. Убрать защитную крышку.
  3. Разъединить контакты электропроводов.
  4. Перекрыть поступление холодной воды.
  5. С помощью шланга удалить из бака остатки воды.
  6. Отвинтить болты, которые удерживают нагревательный элемент.
  7. Вынуть ТЭН и очистить его от накипи.
  8. Очистить внутреннюю часть накопителя от грязи и частичек накипи.
  9. Тщательно промыть устройство.
  10. Проверить исправность магниевого анода.
  11. Если необходимо, сразу заменить этот элемент.
  12. Дождаться полного высыхания очищенного бака.
  13. Установить на место ТЭН.
  14. Выполнить обратную сборку устройства.
  15. Проверить надежность всех креплений.
  16. Подключить водонагреватель к электропитанию.
  17. Проверить наличие заземления.

ТЭН из бака следует вынимать аккуратно, болты могут оказаться слишком неподатливыми, иногда нагревательный элемент трудно вынуть из-за слишком большого слоя накипи. Очистку ТЭНа выполняют механическими или химическими средствами, как и удаление загрязнений из бака. Если внутри устройства обнаружено большое количество накипи, следует подумать о пересмотре режима работы водонагревателя.

Такое явление часто наблюдается, когда прибор длительное время работает на максимальной мощности. Рекомендуется устанавливать максимальную температуру нагрева не выше 60 градусов, чтобы увеличить срок эксплуатации прибора и сократить количество поломок. Если корпус нагревательного прибора бьет током, возможно, произошла деформация и разрыв ТЭНа или же имеются поломки в системе управления.

Снятие крышки и панели с ТЭНом

С помощью средней крестовой отвертки откручиваются шурупы, фиксирующие большую нижнюю крышку (предусмотрена не во всех моделях). Крышка снимается.

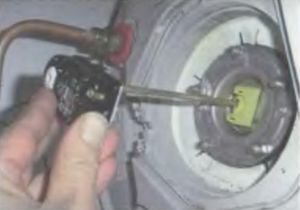

Вынимается термостат. Для этого необходимо плавно, без нажима вбок, потянуть блок термостата вниз.

Памятуя об оставшейся в баке воде, необходимо подставить под бойлер таз или иную емкость для воды.

С помощью гаечного ключа на 13 или разводного ключа откручиваются гайки крепления панели ТЭНа.

Крепления панели снимаются аккуратно, чтобы не повредить водоизолирующую прокладку.

Снимается панель с ТЭНом и магниевым анодом.

https://1popechi.ru/www.youtube.com/watch?v=X9atNTXVKy0

Для этого панель проталкивается рукой вглубь бака, переворачивается и вынимается. Если не перевернуть ТЭН, то его загнутая часть, утолщенная накипью, может не позволить извлечь панель наружу.

Проверка цепи тестером

Иногда может возникнуть ситуация, когда лампочка на бойлере будет гореть, а вода нагреваться не будет. Это достаточно распространенная проблема. Ремонт бойлера в этом случае необходимо проводить следующим образом. Проверить этот процесс можно достаточно легко с помощью тестера.

Если водонагреватель будет рабочим, тогда мультимер покажет отметку от 0.4 до 0.7. Если бойлер не работает, тогда на мультимере вы увидите цифру 1. Она означает, что произошел обрыв сети. Если ваше устройство будет биться током, тогда причина будет в бойлере. Проверить его неисправность можно с помощью тестера. Для этого один щуп устройства необходимо подключить к контакту тэна, а второй к трубке. Если значение будет минусовым, тогда вам необходимо проводить замену устройства. Если микроволновка не нагревает еду, тогда ее цепь тоже следует проверить тестером.

Еще к одной причине поломки можно отнести то, что бойлер сильно нагревает воду. В этом случае причиной поломки может являться термостат. Проверить его работу можно с помощью зажигалки или тестера. Провести проверку с помощью тестера можно аналогичным способом. Для проверки устройства зажигалкой необходимо достать тестер. После выполнения демонтажа вам необходимо нагреть зажигалкой медный контакт термостата. Если после нагревания кнопка термостата вернется в исходное положение, тогда он исправен.

Если устройство не срабатывает, тогда отремонтировать бойлер, можно заменив эту деталь на новую. Для того чтобы провести замену термостата вам необходимо будет слить воду с устройства.

Еще к одной распространенной причине поломки считается то, что дисплей не отображает температуру. Если вы не найдете обрыв сети, тогда у вас сломался блок управления. Чинить электронику своими руками будет достаточно сложно. Поэтому вам необходимо будет приобрести его в магазине.

Устраняем протечку бака

Протечка емкости для набора воды может происходить по ряду причин. Ошибки, допущенные при монтаже, могут привести к плохой герметизации у основания патрубков. В данном случае нужно будет произвести замену прокладок.

Если с трубками все в порядке, нужно внимательно осмотреть сам корпус на наличие трещин. Треснутый или проржавевший бак не всегда можно починить. Однако если дефекты не слишком масштабные, то заделать дыры в емкости можно при помощи сварочных работ. В качестве альтернативного варианта можно использовать и так называемую холодную сварку, но это будет лишь временным устранением проблем.

Проверяем цепь тестером

Если лампочка на бойлере горит, а вода не нагревается, то вполне вероятно, что не работает нагреватель, о котором мы говорили выше. Проверить его в домашних условиях достаточно просто, нужно установить щупы тестера на контакты ТЭНа и посмотреть сопротивление на табло. У работающего нагревателя сопротивление может варьироваться в пределах 0,4-0,7, как показано на фото ниже. Если же на табло Вы увидите «1», значит, произошел обрыв и нужно заменить деталь на новую, т.к. отремонтировать его практически невозможно.

Кстати, если бойлер бьется током либо при его включении отключается УЗО само по себе, то причина поломки, опять-таки, в нагревателе, от которого происходит утечка. Проверить неисправность можно, подключив один щуп к контакту ТЭНа, а второй к самой трубке. Увидите на дисплее «1», деталь исправна и в ремонте нет необходимости, минусовое значение либо слишком большое – требуется замена. Более подробно о том, как проверить ТЭН мультиметром, мы рассказали в отдельной статье.

Еще одной причиной, почему бойлер не греет воду либо наоборот сильно нагревает, является выход из строя термостата. Проверить его можно двумя способами – тестером или зажигалкой. С тестером все понятно, действовать нужно по аналогичной методике, а вот что касается зажигалки, тут все интереснее. Для начала демонтируйте термостат и нажмите на нем кнопку (она обведена на фото ниже). После этого медный контакт термостата необходимо нагреть. Если через какое-то время кнопка вернется в исходное положение (ее выбьет), термостат исправен. Если термостат не срабатывает, отремонтировать бойлер, который не отключается либо не включается, можно, заменив эту деталь на новую. Тут же хотелось бы отметить, что для замены термостата на водонагревателе нет необходимости сливать воду. Достаточно всего лишь отключить технику от сети и отсоединить все подведенные провода.

Как самостоятельно проверить работоспособность водонагревателя мультиметром

Также иногда встречается поломка – на дисплее водонагревателя не показывается температура или табло не работает совсем. В этом случае проверьте все элементы цепи и если обрыв не найдете, скорее всего, сломался блок управления. Чинить электронику своими руками у Вас не удастся при отсутствии опыта и знаний, поэтому придется отвезти электрический водонагреватель на ремонт в сервисный центр.

Как устранить поломку?

Теперь коротко опишем то, как можно устранить все выше перечисленные неисправности, произведя ремонт бойлера своими руками. Начнем с ремонта нагревательного элемента ТЭН. Частой причиной его поломки является обильное образование накипи на его стенках, чтобы предотвратить это необходимо не реже чем раз в год проводить его очистку.

Сделать это можно как специальными химическими средствами, так и обычным ножом путем соскабливания накипи. Если ТЭН все таки сгорел, проверить это можно с помощью обыкновенного мультиметра, выставив шкалу сопротивления в Ом, необходимо проверить, пропускает ли он через себя ток, если стрелка не двигается, значит, ТЭН перегорел.

Ремонту данная деталь не подлежит, необходима полная его замена. Чтобы это сделать, необходимо снять фланец, крепящийся на винтах, отсоединить все клеммы и после этого заменить нагревательный элемент на новый.

Частой причиной поломок является неисправный термостат. Проверить его работоспособность несложно. Сначала необходимо отключить его от проводов, после этого снять с бойлера. На каждом термостате имеется автоматическая кнопка включения, обычно красного цвета.

Так вот чтобы проверить работает ли он, необходимо нажать на эту кнопку и обычной зажигалкой нагреть кончик термодатчика, если термостат исправен, то электрическая цепь внутри него разомкнется и кнопка автоматически отожмется обратно, если этого не произойдет, значит, термостат неисправен и его следует заменить.

Теперь поговорим об устранении течей бойлера. Как уже говорилось выше, причиной может быть или устаревшая резиновая прокладка, или сгнивший из-за коррозии бак.

Если первую неисправность можно устранить путем замены прокладки, то починить прогнивший стальной бак невозможно, так как попытки как-то заварить его, скорее всего, не увенчаются успехом, и бойлер после такого ремонта прослужит не долго, единственной панацеей от этой болезни является своевременная замена магниевого анода, так как чаще всего процесс коррозии проходит быстрее из-за его поломки

Основные причины поломок и способы их устранения мы перечислили, осталось только узнать во сколько это все может обойтись. Ниже приведена примерная стоимость ремонтных работ:

Ремонт и обслуживание бойлеровЦена
Вызов мастера и диагностика450 р.
Чистка бойлера750-900 р.
Замена ТенаОт 750 р.
Замена фланцаОт 750 р.
Замена обратного клапанаОт 450 р.
Ремонт электрической частиОт 540 р.
Демонтаж бойлераОт 750 р.
Замена термостатаОт 550 р.
Устранение течи по соединениямОт 450 р.

Причины неполадок бойлеров

Чтобы понять, почему нагреватели выходят из строя, нужно разобраться в принципе их работы и назначении основных элементов. Независимо от того, какой у вас тип бойлера — накопительный или проточный, их конструкция схожа. Отличается только марка, дизайн и вместительность бака.

Устройство бака нагревателя достаточно простое. Он состоит из двух частей: внутренней и внешней. Между ними закладывается слой термоизоляции — пенополиуретан. Корпус включает два патрубка: один с рассекателем на конце служит для закачивания холодной воды, другой — горячей.

Наличие терморегулятора позволяет устанавливать нужную температуру нагрева.

Поломки просто так не случаются, для этого есть свои причины:

  • Скачки напряжения в сети.
  • Длительное пренебрежение сервисным обслуживанием.
  • Неверная установка или подключение прибора.
  • Появление накипи и коррозии на деталях.
  • Несвоевременный ремонт.

Чтобы выяснить причину и точно определить место неполадки, проводится диагностика деталей.

Ремонт бойлера: устранение часто возникающих неисправностей

Существует несколько наиболее частых неполадок, возникающих в процессе использования водонагревателя. Часть из них может быть устранена самостоятельно. Для устранения других не обойтись без помощи профессионала:

Повреждение целостности внутреннего резервуара или наружной оболочки

Подобная неисправность может возникнуть в процессе неаккуратного монтажа или небрежного использования прибора. Например, скол или трещина может возникнуть, если случайно стукнуть бойлер или уронить на него тяжёлый предмет.

В результате подобной поломки начнётся разрушение теплоизоляционного материала и ухудшение теплоизолирующих свойств прибора. Так же возможно активное развитие коррозии. Устранить подобную неисправность собственными силами практически невозможно. Потребуется либо обратиться к специалистам, либо купить новый накопитель.

Замена прокладки

В том случае, если образовалась протечка в месте расположения защитной прокладки, нужно её просто заменить, проведя самостоятельное тех. обслуживание прибора.

Поломка ТЭНа

Одна из наиболее часто возникающих неисправностей — это поломка ТЭНа.

До начала замены нагревательного элемента нужно убедиться, что электроэнергия поступает к накопителю. Это можно сделать при помощи тестера:

  • Шкала измерительного прибора устанавливается в пределах 220-250 В
  • Фиксируем напряжение на клеммах тестера, подсоединенного к электросети
  • Отсутствие напряжения означает поломку бойлера
  • В том случае, если напряжение есть, проверка должна быть продолжена
  • Бойлер нужно отключить от сети
  • Затем отсоединяем термостат от ТЭНа и снимаем изоляцию с контактов ТЭНа
  • При помощи измерительного прибора снимаем показания на открытых контактах
  • Присутствие напряжения говорит об исправности нагревательного элемента и наоборот

Возможна ситуация, когда ТЭН исправен, но нагрев воды не происходит. Возможно причина в термостате:

  • Тестер должен быть выставлен на максимум. Проводим проверку напряжения на входе и выходе из прибора
  • При отсутствии показаний необходима замена детали
    (наличие положительной реакции так же не даёт стопроцентной уверенности в исправности прибора. Необходимо продолжить измерения)
  • Устанавливаем измерительный прибор на минимум и проводим проверку на контактах термостата в течение небольшого времени
  • Пробуем прогреть термодатчик спичками или зажигалкой и следим за термореле. В том случае, когда нагревание вызвало размыкание термореле, устройство исправно. В обратной ситуации потребуется его замена.

Прочие неисправности бойлера

В случаях, когда ТЭН и терморегулятор работают исправно, но нагрева воды не происходит, возможная причина кроется в настройках бойлера. Если это не помогло, возможно неисправна плата управления. В данной ситуации необходимо обратиться в сервисный центр.

При выявлении поломки той или иной детали необходимо заменять её на точно такую же, соответствующую всем её характеристикам (не только по внешнему виду) Разборку накопителя для ТО стоит выполнять очень аккуратно и постепенно. В том случае если разбить колбы устройства, скорее всего необходимо будет целиком менять термостат.

В тех ситуациях, когда вы не уверены в своих силах по проверке или замене той, или иной детали, лучше обратиться в специализированный сервис, чтобы не возникла необходимость покупки нового накопителя.

Правильное обслуживание прибора

О том, что в работе устройства возникли проблемы, могут свидетельствовать какие-то изменения в режиме его работы. Например:

  • увеличение времени нагрева воды до заданной температуры;
  • появление необычных звуков, сопровождающих работу прибора;
  • возникновение посторонних примесей в водопроводной воде, изменение ее цвета, запаха или вкуса.

Если наблюдается хотя бы один из этих признаков, следует сразу же провести очистку водонагревателя. Для этого придется выполнить следующие операции:

  1. Отключить прибор от электропитания.
  2. Убрать защитную крышку.
  3. Разъединить контакты электропроводов.
  4. Перекрыть поступление холодной воды.
  5. С помощью шланга удалить из бака остатки воды.
  6. Отвинтить болты, которые удерживают нагревательный элемент.
  7. Вынуть ТЭН и очистить его от накипи.
  8. Очистить внутреннюю часть накопителя от грязи и частичек накипи.
  9. Тщательно промыть устройство.
  10. Проверить исправность магниевого анода.
  11. Если необходимо, сразу заменить этот элемент.
  12. Дождаться полного высыхания очищенного бака.
  13. Установить на место ТЭН.
  14. Выполнить обратную сборку устройства.
  15. Проверить надежность всех креплений.
  16. Подключить водонагреватель к электропитанию.
  17. Проверить наличие заземления.

ТЭН из бака следует вынимать аккуратно, болты могут оказаться слишком неподатливыми, иногда нагревательный элемент трудно вынуть из-за слишком большого слоя накипи. Очистку ТЭНа выполняют механическими или химическими средствами, как и удаление загрязнений из бака. Если внутри устройства обнаружено большое количество накипи, следует подумать о пересмотре режима работы водонагревателя.

Такое явление часто наблюдается, когда прибор длительное время работает на максимальной мощности. Рекомендуется устанавливать максимальную температуру нагрева не выше 60 градусов, чтобы увеличить срок эксплуатации прибора и сократить количество поломок. Если корпус нагревательного прибора бьет током, возможно, произошла деформация и разрыв ТЭНа или же имеются поломки в системе управления.

Причины течи бойлера

Чаще всего лишнюю воду замечают сверху или снизу водонагревательного прибора. Прежде чем искать проблемное место течи, нужно отключить водоподачу и отсоединить бойлер от электропитания.

Вот 10 типов поломок, которые способны вызвать утечку воды.

1. Слабая стыковка подводящих каналов

Эта ситуация входит в число самых распространенных протечек водонагревателя. Подводящие каналы соединяются между собой неплотно.

Нужно перепроверить соединения впускной и выпускной труб — посмотреть, не ослаблены ли они. Нужно затянуть места стыков гаечным ключом или заменить неисправный трубопровод.

2. Деформация корпуса

Появляется из-за нарушений во время установки водонагревателя. Вины производителя здесь нет. Вероятнее, отсутствует или неисправен клапан предохранения. Поэтому капающую воду с бойлера заметно сразу после монтажа водонагревающего аппарата.

В ходе охлаждения объем жидкости уменьшается, а бойлерный резервуар сжимается. Когда вся жидкость уходит, внутри резервуара начинается разрежение. Когда имеют место неполадки с предохранительным клапаном, емкость во время этих процессов деформируется.

В итоге во время наполнения водонагревателя вода начинает прогреваться и расширяться, увеличивая давление. Из-за роста последнего резервуарный бак начинает раздуваться, провоцируя течь в корпусе.

3. Течь в резервуаре

Если жидкость сходит по подводке, значит протекает резервуарный бак.

Эта проблема часто появляется в силу:

  • неправильной установки;
  • нарушений во время подключения;
  • возникший гидроудар

Бак рассчитан на определенное максимальное давление. Превышение данного давления может повлечь за собой гидроудар, который в последствии может вызвать течь.

4. Протекание крышки резервуара

У большинства такое протекание появляется в нагревательном элементе. Одна из причин — большое скопление накипи.

Чтобы разрешить задачу, нужно поставить новый нагревательный элемент.

5. Утечка в нагревательном элементе

У некоторых бойлеров отсутствует специальный проход для слива воды. Оно помогает в случае протечки трубчатого электронагревателя (ТЭН).

Поэтому во время выбора бойлера стоит проверить его наличие.

6. Неисправность предохранительного клапана

Предохраняющий клапан — кран, устанавливающийся на случай, если вода в резервуаре станет слишком горячей. Возникнет чрезмерное давление. Клапан сбрасывает давление, выпуская часть воды.

Сначала осматривают точку, где клапан подсоединяется к баку. Затем сам кран.

Если клапан в закрытом положении, а вода течет из присоединенной трубы водонагревателя, клапан неисправен. Необходимо заменить.

Если клапан в открытом положении, он способен сбрасывать избыточное давление изнутри резервуара (приводит к открытию вентиля). Ремонт возможен, но лучше вызвать мастера.

7. Проблемы с ТЭНом

Встречается две ситуации течи с ТЭНа:

  1. утечка из-под уплотнителя;
  2. полое место под болтами.

В первом пункте подтягивают гайки, которые закрепляют ТЭН.

Во втором — сменить трубчатый электрический нагреватель.

8. Бежит в верхней области без внешних повреждений

Сначала нужно проверить следующие условия:

  • при изучении элементов бойлера проблем не найдено;
  • монтаж/подключение водонагревательной системы проводились без нарушений;
  • магниевый стержень проверялся минимум дважды в год. При необходимости ставился новый.

Если бойлер все равно течет, лучше сделать возврат в магазин по гарантии. Протекание устраняется лишь когда бойлерный бак выполнен из нержавейки.

Важно: магниевый стержень важно регулярно сменять новым. Иначе поверхность водонагревателя испортится

Появится необходимость приобретать новый.

9. Пренебрежение профилактикой

Повышенная жесткость воды, большой объем примесей в ней не лучшим образом влияют на работу водонагревателя. Поэтому время от времени стоит выполнять профилактические работы: очищать прибор от грязи, вовремя заменять изношенные детали. Так вы минимизируете появления течи в водонагревателе.

10. Брак или неправильные монтаж и подключение

Если прибор бракованный, нужно вернуть его в магазин до окончания срока гарантии. Главное в приведенных обстоятельствах — не пытаться его ремонтировать собственными усилиями. Так как водонагреватель не примут в магазине.

Если причина протечки — нарушения во время установки и подключения водонагревателя, стоит еще раз перечитать пункты выше — проверить элементы бойлера. А также вновь ознакомиться с инструкцией по монтажу и подключению, чтобы выяснить, где была допущена ошибка.

Причины неполадок бойлеров

Чтобы понять, почему нагреватели выходят из строя, нужно разобраться в принципе их работы и назначении основных элементов. Независимо от того, какой у вас тип бойлера — накопительный или проточный, их конструкция схожа. Отличается только марка, дизайн и вместительность бака.

Устройство бака нагревателя достаточно простое. Он состоит из двух частей: внутренней и внешней. Между ними закладывается слой термоизоляции — пенополиуретан. Корпус включает два патрубка: один с рассекателем на конце служит для закачивания холодной воды, другой — горячей.

Наличие терморегулятора позволяет устанавливать нужную температуру нагрева.

Поломки просто так не случаются, для этого есть свои причины:

  • Скачки напряжения в сети.
  • Длительное пренебрежение сервисным обслуживанием.
  • Неверная установка или подключение прибора.
  • Появление накипи и коррозии на деталях.
  • Несвоевременный ремонт.

Чтобы выяснить причину и точно определить место неполадки, проводится диагностика деталей.

Как очистить ТЭН своими руками

Схема устройства водонагревателя.

Если случилось так, что при наличии напряжения в сети и работающих индикаторах (если есть) на корпусе водонагревателя он перестал автоматически включаться даже при увеличении поворотом терморегулятора требуемой температуры воды, это может указывать на перегорание ТЭНа или на то, что исправный элемент покрыт слоем накипи. В этом случае накипью покрыт и щуп термостата, что мешает автоматике вовремя «оценить» температуру в баке и произвести включение или отключение ТЭНа.

Для проверки исправности нагревательного элемента водонагревателей достаточно снять нижнюю защитную крышку и включить реле принудительно. Если загорается лампа — индикатор нагрева и слышен шипящий звук работающего ТЭНа, значит, он исправен. В этом случае ремонт сведется к демонтажу ТЭНа и его очистке.

  • Шаг 1- для того чтобы демонтировать нагревательный элемент, требуется отключить бойлер из сети, вынув вилку из розетки;
  • Шаг 2- для слива воды из бака:

Схема подключения водонагревателя.

Перекрыть краны подачи холодной и горячей воды. Открутить гайки соединительного шланга подачи холодной воды в бойлер, надеть на патрубок бойлера шлаг подходящего диаметра и направить его в ведро или раковину. Открыть кран горячей воды — произойдет слив воды сразу с этого крана и с крана холодной воды, для наиболее полного слива воды из бака нужно после того, как вода перестанет вытекать из крана горячей воды, подключить к этому крану автомобильный насос и продуть его. Отсоединить провода, тщательно зарисовав их положение или сделать фото, снять электрическую часть терморегулятора, чтобы не повредить ее при попадании воды. Открутить гайки на фланце бойлера, аккуратно снять его вместе с ТЭНом — при этом вытечет небольшое количество оставшейся в баке воды

Если нагреватель настолько оброс накипью, что его трудно извлечь, осторожно шлицевой отверткой можно слегка очистить его, чтобы можно было достать. Тупым ножом тщательно очистить ТЭН и щуп термостата, заменить при необходимости магниевый анод. Для очистки можно использовать специальные средства для удаления накипи

Сборку водонагревателей производить в обратной последовательности

Для очистки можно использовать специальные средства для удаления накипи. Сборку водонагревателей производить в обратной последовательности

При монтаже не забывать поставить резиновую прокладку под фланец. После завершения работ сначала заполнить бойлер водой, проверив герметичность, затем произвести подключение к сети.

Если ТЭН перегорел — эта последовательность применяется и для замены его на новый.

  • https://sovet-ingenera.com/otoplenie/vodonagrevatel/remont-vodonagrevatelya-svoimi-rukami.html
  • https://make-hands.ru/pravilnoe-obsluzhivanie-vodonagrevatelya-i-chistka-tena-ot-nakipi.html
  • https://domikelectrica.ru/zamena-tena-v-bojlere/
  • http://tehnika.expert/klimaticheskaya/vodonagrevatel/remont-bojlera.html
  • https://technosova.ru/klimaticheskaja-tehnika/vodonagrevatel/kak-obsluzhivat/
  • http://dekormyhome.ru/remont-i-oformlenie/kak-opredelit-i-ystranit-neispravnosti-boilera-svoimi-rykami.html

Термическая защита в проточном водонагревателе

Если датчик протока повредился и его заклинило во включенном положении, то при закрытии крана вода в данной малой зоне нагрева очень быстро перегреется, что может повредить сам нагреватель вследствие увеличения давления. Также, из-за отсутствия охлаждения перегреются ТЭНы. Чтобы этого не случилось, в проточных водонагревателях обязательно должны быть датчики контроля температуры.

Датчик протока воды для водонагревателя KISPEL

У рассматриваемой в предыдущей статье модели датчики Т1 и Т2 выполнены в виде одного элемента, хотя предназначение у них разное. Термодатчик Т1 настроен на срабатывание при превышении температуры 60ºС он прерывает цепь. После охлаждения Т1 снова возвращается в рабочее включенное положение. Превышение температуры в данном случае возможно по ряду причин, не связанных с поломкой в водонагревателе.

Термодатчик Т2 настроен на температуру 90ºС – можно сказать – это крайний рубеж защиты. Он сработает в случае поломки датчика протока и термодатчика Т1. Такая поломка сама не устранится, поэтому данное защитное устройство после срабатывания необходимо включить вручную после проведенного ремонта водонагревателя. У водонагревателей с цифровым интерфейсом поломки или некорректные показания датчиков будут отображаться в виде высвечивающегося кода ошибки на дисплее. Пример устранения одной из ошибок показан на видео ниже, где также рассказывается о функции тепловых предохранителей и о ремонте электронного блока одной из моделей водонагревателя Термекс:

Разновидности систем управления проточного водонагревателя

В зависимости от модели и конструкции водонагревателя система управления его работой может быть выполнена по-разному. Например, у модели THERMEX STREAM регулировка температуры осуществляется управлением потоком воды. Сам поток регулируется специальными насадками для душа или умывальника, идущими в комплекте поставки. В данном случае компонентами защиты являются реле давления и тепловой предохранитель (датчик температуры).

Соответственно, электрическая принципиальная схема данного водонагревателя существенно отличается от приведенной выше электросхемы – здесь ток фазы последовательно проходит через реле давления и тепловой предохранитель, возвращающийся во включенное положения после снижения температуры. Перед самостоятельным ремонтом водонагревателя следует обязательно изучить электрическую схему и инструкцию от производителя.

Как видно из сравнения двух схем от одного производителя принцип управления и защиты в данных моделях водонагревателей существенно различается. У водонагревателей совершенно иной конструкции соответственно, и схема будет другой. Ниже, для примера приведена электрическая схема водонагревателя «Атмор».

Также у некоторых моделей может быть электронный интерфейс, напрямую связанный с силовыми реле управления питания ТЭНов. Это значит, что поломка в данной электронной плате, или сбой алгоритма могут привести к остановке работы водонагревателя. Некоторые проточные водонагреватели могут иметь регулировку температуры, которая достигается переключениями ТЭНов, или с помощью электронной схемы.

Признаки неисправности

Многие модели водонагревателей оборудованы электронным табло, на котором высвечиваются коды разных ошибок. Расшифровать их можно при помощи инструкции. Визуально пользователь может определить такие неисправности:

  • не включается изделие — сработал автомат защиты;
  • вода очень горячая — перегорел терморегулятор;
  • образуются потеки в нижней части бака;
  • если когда происходит включение изделия, нагревается вилка — это сигнал о том, что мала мощность розетки.

Некоторые пользователи не подозревают, что бойлер может не включаться по причине обгорания контакта в розетке, что свидетельствует о ее малой мощности или отсутствии заземления.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
