Реле протока воды — устройство, принцип работы, подключение и регулировка

Особенности монтажа

Лепестковые переключатели монтируются либо на входе в насос, либо на входе в клапан. Их задача зафиксировать первичное попадание жидкости в рабочую камеру, а потому и контакт с ней должен быть обнаружен в первую очередь на самом реле.

Установки контроля давления монтируют только с помощью специалистов, так как они нуждаются в настройке. Устанавливают их так же, как и лепестки, путем подключения на входе к насосному устройству. Однако, в отличие от обычных лепестков, реле давления практически всегда используют в паре с насосными станциями.

Термореле отдельно используют редко, так как вещь это слишком дорогостоящая. Его скорее подключат на стадии сборки самого насоса. Впрочем, хороший мастер наверняка сможет совладать с установкой этого устройства. Сложности установки заключаются в необходимости монтирования нескольких чувствительных термических датчиков, а затем сведения их воедино.

Область применения

Приборы применяются в разных сферах промышленности:

  1. Отведение и снабжение водой. Обеспечивают стабильную работу, защиту насоса и двигателя, контролируют поступление жидкости.
  2. Реализация кондиционирования, отопления, охлаждения. Для регулирования подводимой и отводимой воды, хладагента и других жидкостей.
  3. Нефтеперерабатывающая сфера. Применяются на этапах производства для слежения за потоком, транспортировкой нефтепродуктов, нефти, газа.
  4. Химическая отрасль. Для контроля потока агрессивных, опасных жидкостей и растворов.
  5. Металлургическая промышленность. Для контроля подвода, отвода жидкостей.
  6. Пищевая промышленность. Для контроля поступающих транспортирующих производственных растворов жидкостей, а также для оснащения необходимого оборудования.

Применение в быту

Приборы применяются для газовых котлов, насосов.

В некоторых домах устанавливают автономные системы водоснабжения. Это решение принимается при небольшом напоре воды или при желании независимости от центрального водоснабжения. Реле обеспечивает сильный и стабильный напор.

Автономные системы водоснабжения состоят из специального насоса, резервуара и пульта управления. Некоторые бытовые приборы можно подключать к насосу. Тогда требуется регуляция работы и своевременное включение насоса, что гарантирует стабильность поступления воды. Реле можно совместить с автополивом участка, при котором будет регулироваться разовый расход. Для достижения такой цели, регулятор потока врезают в центральный трубопровод, откуда он передает данные на пульт управления.

Критерии выбора реле

Для начала необходимо рассмотреть варианты, чтобы насос с датчиком протока были совместимы на предмет типа резьбы и диаметра узловых соединений. Если это прямое подключение, то мастера рекомендуют отказываться от различного рода переходников. В таких узлах повышается вероятность возникновения протечек из-за нескольких препятствий для потока воды под напором.

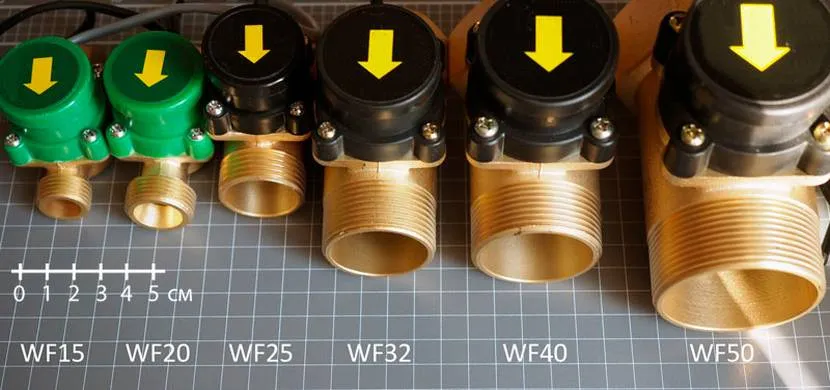

Размерный ряд датчиков протока водыИсточник solar-dom.com

Также необходимо учитывать при выборе устройства для автоматического управления насосом такие технические характеристики, как:

  • допустимые пределы температуры и давления (в случае с циркуляционным оборудованием оно должно соответствовать его мощности) для эффективного использования реле;
  • показатели приемлемой глубины водного резервуара для погружаемых систем;
  • класс защиты и прочие рекомендации по условиям эксплуатации конкретных образцов.

Не менее важно то, из какого материала изготовлен тот или иной датчик движения воды в трубе, температуры или давления. По мнению специалистов оптимальными вариантами считаются нержавеющая сталь, латунь и сплавы с высоким содержанием алюминия

Такие устройства проявляют низкую чувствительность к так называемым гидравлическим ударам.

Как работает датчик протока

Существует несколько видов датчиков протока:

 Лепестковое реле протока

На рисунке приведена схема датчика протока лепесткового типа.

Как видно из названия, основной рабочий элемент этого типа датчика протока — гибкий лепесток, который контактирует с рабочей средой и отклоняется от вертикального положения в случае наличия потока. Лепесток механически связан с выходными контактами и меняет их состояние, когда сам отгибается.

Лепестковые реле протока Caleffi (слева) и Danfoss (справа)

 Датчик протока турбинного типа

На рисунке приведена схема датчика протока турбинного типа.

Такие датчики представляют из себя небольшую турбину, ротор которой оснащён магнитом. При прохождении потока рабочего вещества через устройство турбина начинает вращаться, в результате чего возникает магнитное поле, которое преобразуется в электрические импульсы, поступающие на электронную схему датчика. Электроника вызывает изменение состояния выходных контактов при наличии потока, так же как и в лепестковом датчике.

Таким образом,такие датчики протока имеют два типа выходов: выходные контакты (НО и НЗ) и импульсный выход. Последний используется для определения скорости потока: чем больше частота следования импульсов — тем больше скорость потока.

  Датчик протока (турбинка) для котла Ariston

В качестве примера датчика такого типа можно назвать реле протока газового котла Ariston. При появлении потока (когда пользователь открывает кран горячей воды), датчик формирует выходной сигнал и переводит котёл в режим нагрева ГВС.

Конструктивные особенности

Основные задачи, которые решают датчики контроля протока воды, устанавливаемые в трубопроводах бытового назначения, состоят в том, чтобы отключать насосное оборудование в тот момент, когда в системе нет жидкости или давление ее потока превышает нормативное значение, и снова включать его, когда давление падает. Эффективное решение этих важных задач обеспечивается конструкцией датчика, которую образуют следующие элементы:

  • патрубок, через который в датчик поступает вода;
  • мембрана, составляющая одну из стенок внутренней камеры датчика;
  • герконовый выключатель, обеспечивающий смыкание и размыкание цепи электропитания насоса;
  • две пружины разного диаметра (степенью их сжатия регулируется давление потока жидкости, при котором реле протока воды для насоса будет срабатывать).

Основные компоненты промышленного датчика потока

Работает устройство вышеописанной конструкции следующим образом:

  • Поступая во внутреннюю камеру датчика, поток воды оказывает давление на мембрану, смещая ее.
  • Магнитный элемент, зафиксированный с обратной стороны мембраны, при ее смещении приближается к герконовому переключателю, что приводит к замыканию его контактов и включению насоса.
  • Если давление потока воды, проходящей через датчик, падает, то мембрана возвращается в свое исходное положение, магнит отдаляется от переключателя, его контакты размыкаются, соответственно, насосная установка отключается.

Принцип работы датчика протока, построенного на основе постоянного магнита и геркона

В трубопроводные системы различного назначения датчики, контролирующие проток воды, устанавливаются достаточно просто

Главное – правильно подобрать такое устройство, обращая внимание на его рабочие параметры и характеристики насосного оборудования

Несколько слов про монтаж и настройку реле

В насосном оборудовании нередко отсутствуют различного рода датчики, в частности, реле протока воды. Поэтому установкой присобления приходится заниматься отдельно. Монтаж выполняется на горизонтальных участках водопроводной системы с целью расположения клапана в вертикальном положении.

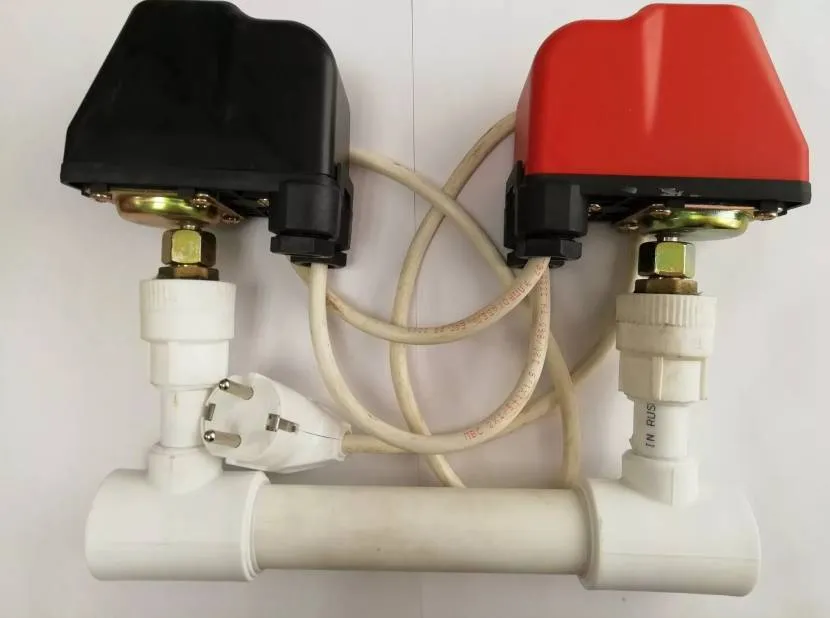

Пример параллельного подключения двух датчиков давления и «сухого хода»

Также учитывается стрелочный идентификатор, который указывает на правильное направление протекания жидкой среды. При необходимости в начале цепи контролирующих приборов устанавливается фильтрующий элемент (техническое расстояние должно составлять минимум 55 мм).

Соединительный узел должен быть обязательно резьбовым. То есть при отсутствии на патрубке таковой необходимо ее сформировать. В паре с реле протока подключается датчик давления. Чтобы выполнить параллельное соединение приборов в контур встраивается латунный тройник. Для избежания появления протечек на наружную резьбу патрубка наматывается фум-лента для водопровода или волокна сантехнического льна. В дополнение мастера рекомендуют узел промазывать герметиком.

Завершающий этап монтажных работ – подключение реле протока к электросети. Здесь нужно подключить к датчику заземляющий проводник, нулевой и нейтральный соединяются с соответствующими контактами на приборе и насосном оборудовании. Далее нужно схему протестировать на предмет исправности.

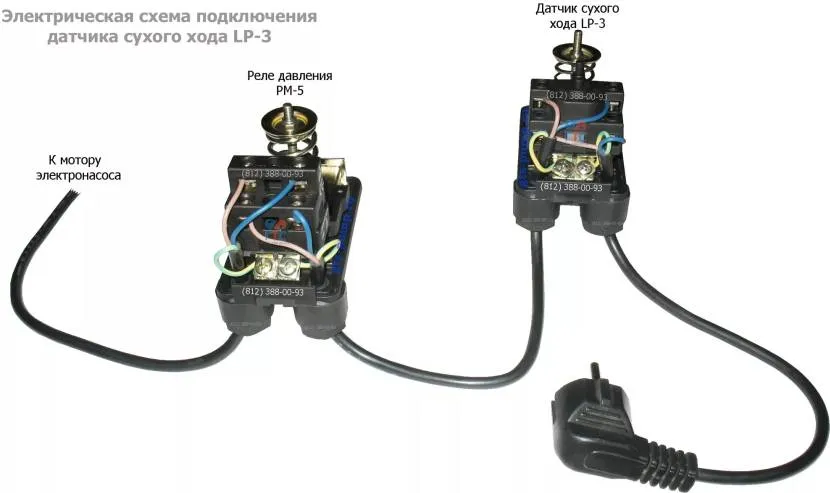

Схема подключения реле «сухого хода» и давления к насосуИсточник oooden.ru

Настройка

Как правило, датчики изначально отрегулированы производителем. В случае необходимости самостоятельного подхода для установления тех или иных настроек на приборах предусмотрены регулировочные болты. Степень их вкручивания влияет на силу сжатия пружины. Иными словами так осуществляется настройка уровня давления, при котором происходит запуск или отключение насосного оборудования. В завершение систему необходимо протестировать. В целях избежания аварийных ситуаций раз в год датчики необходимо проверять на предмет исправной работы.

Видео описание

В этом видео специалист рассказывает про преимущества электронного реле протока на примере модели Pedrollo Easy Small:

Коротко о главном

Реле протока воды для насоса используется в целях исключения «холостого хода» при отсутствии воды в водопроводе или резервуаре.

Классическим вариантом датчика является лепестковый тип реле с герконом.

Прессконтроль срабатывает на изменение давления в системе, используется чаще для обслуживания насосных станций.

Термореле реагирует на охлаждение нагревающегося электрическим тока сенсора или его нагрев, что особенно актуально для работы с погружными насосами в скважине.

Самый простой тип датчика поплавкового типа реагирует на изменения уровня воды в том или ином резервуаре, контролирующий элемент располагается вне корпуса погружного насоса.

Классический вариант реле протока устанавливается на горизонтальном участке обслуживаемой системы, соединяется с патрубком посредством резьбы.

Если необходима настройка, то выполняются манипуляции с регулировочными болтами.

Назначение и преимущества

При эксплуатации водопроводов бытового назначения нередки ситуации, когда насос включается в момент отсутствия жидкости в трубах. Такие ситуации, если они происходят часто и продолжаются в течение длительного времени, становятся причиной перегрева двигателя насоса и деформации его деталей, что в конечном итоге приводит к выходу из строя всего устройства. Вода, которую перекачивает насосное оборудование, одновременно выполняет смазывающую и охлаждающую функции, поэтому «сухой ход», как его еще называют, негативным образом сказывается на техническом состоянии как циркуляционных, так и погружных насосов.

Для того чтобы не допустить возникновения описанных ситуаций, как раз и используют датчик протока воды для насоса, работающий в автоматическом режиме. Датчики, контролирующие проток воды, успешно применяются для управления работой насосных станций, обслуживающих системы горячего и холодного водоснабжения, а также системы отопления.

Схема расположения датчика в системе водоснабжения

Рассматриваемое автоматическое устройство контролирует параметры потока воды, которая через него проходит, и в тех случаях, когда они отличаются от нормативных, автоматически включает или отключает насосное оборудование. Работая по данному принципу, датчик не только защищает насосное оборудование от «сухого хода», но и обеспечивает постоянство параметров потока воды.

Среди преимуществ эксплуатации насосного оборудования, на котором установлен датчик потока жидкости, можно назвать:

  • снижение расхода электроэнергии и, соответственно, уменьшение затрат на ее оплату;
  • минимизацию риска выхода из строя насосного оборудования;
  • увеличение срока службы насосного оборудования.

Установка устройства

Выбранный датчик протока воды должен подходить по техническим характеристикам и параметрам к насосу и трубопроводу.

Установку оптимально проводить до первого запуска системы водоснабжения. Это обеспечивает предотвращение неисправностей и их последствия.

Этапы установки включают врезание датчика и подключение электроники.

Установка проводится по направлению, соответствуя стрелке, указанной на корпусе реле (показывает направление протока воды). Прибор устанавливается на тройник-фитинг, который врезается в трубу. С трубопровода предварительно сливается жидкость. Рекомендуется расположение на трубопроводе, выходящем из насоса.

Защита устанавливается вместе с манометром по схеме, рекомендуемой производителем.

Для обеспечения герметизации, резьба уплотняется сантехнической лентой или льном. Намотка проводится по часовой стрелке.

При поступлении по трубопроводу загрязненной воды, оптимальное решение — установка фильтра перед датчиком.

В кабеле питания насоса делается разрыв, в образовавшийся участок подключается датчик. Подключение электрики должно проводиться по схеме, указанной на сопроводительной документации.

Общие правила монтажа

  1. При установке в помещении можно выбирать степень защиты IP 20, на улице — IP 64.
  2. Установка проводится на прямом участке с учетом расстояния до поворота и запорно-регулирующей арматуры, равным не менее 5 диаметрам трубопровода.
  3. Датчик протока воды для насоса монтируется после прибора учета расхода жидкости.
  4. Обеспечение герметичности соединений достигается специальными уплотнителями и надлежащим качеством материалов прибора.
  5. Соответствие датчика насосу по техническим характеристикам.
  6. Реле устанавливается по протоку в соответствии со стрелкой на корпусе.
  7. Возможен монтаж на горизонтальном и вертикальном участке трубопровода. Некоторые производители рекомендуют установку только на горизонтальном участке трубопровода. Данную информацию следует уточнять в технической документации, но в любом случае исключен монтаж реле, при котором его корпус будет направлен вниз.

Особое внимание уделяется осторожному прикручиванию во избежание повреждения реле. Рекомендуемое расстояние между устройством и трубопроводом — 5,5 сантиметра

Схематическое подключение устройства в сеть трубопровода

Установка датчика, проведенная в соответствии со всеми правилами и требованиями, гарантирует эффективную работу устройства. Независимо от типа трубопровода, монтаж производится исключительно на горизонтальных участках. При этом мембрана должна занимать вертикальное положение.

Крепление датчика к сливной части трубопровода производится посредством резьбовой муфты. Следует понимать, что установка прибора производится в непосредственной близости к основной трубе, и расстояние между ними не должно превышать пяти диаметров транспортирующего элемента. Ниже приведена электрическая схема подключения насоса с датчиком протока.

Схематическое изображение расположения датчика протока в общей цепи совместно с другими видами оборудования Источник https://alfatep.ru

Перед установкой обратите внимание на корпус устройства. На нем расположена стрелка, указывающая направление движения жидкости

Во время монтажа ориентируйтесь на данную подсказку.

Теоретический обзор устройства лепесткового тип. Принцип действия. Монтаж и настройка

Внимание! Если по трубам циркулирует вода низкого качества с наличием загрязнений или мелких частиц, перед установленным прибором рекомендуется разместить фильтрующий элемент.

Как выставить давление при помощи реле протока

Кратковременно – на 5 сек. – нажимается кнопка «1»:

При всем этом должна моргнуть красноватым цветом лампа «авария». Это мы вошли в режим программирования. Сейчас включаем насос, и он, работая, нагоняет давление. Понятно, что все краны в доме должны быть закрыты. По манометру смотрим давление. К примеру, нам необходимо, чтоб в водопроводе было 2 атм., вот и ждём, пока насос нагонит это давление. Как на манометре стрелка показала необходимое давление, жмем ещё раз кнопку «1». Насос выключится.

Жмём кнопку «2», тем «загоняя» в память реле, что при таком давлении насос должен выключаться.

Сейчас программируем нижний предел. Для этого открываем кран хоть какой, чтоб давление начало падать. Когда манометр покажет необходимое нам нижнее давление, жмем ещё раз кнопку «1» и насос включится. Нажатием кнопки «2» «вбиваем в башку» реле, что при таком давлении насос нужно включить.

Как монтируют и настраивают датчик протока воды?

Нередко реле протока уже входит в состав оборудования, но иногда возникает необходимость в установке отдельного прибора. Его монтируют на горизонтальных участках водопровода. Необходимо тщательно следить за тем, чтобы ось клапана располагалась строго вертикально.

Установка реле протока воды

К водопроводу устройство монтируют, используя резьбовую муфту. Как правило, для него предназначается специальное гнездо. Если отверстие не предусмотрено, то его создают. На участке устанавливают латунный тройник, к которому можно дополнительно подключить еще один важнейший прибор — реле давления. Резьбу уплотняют ФУМ-лентой либо льном, Дополнительно соединение советуют обрабатывать герметиком.

При монтаже реле протока ориентируются на стрелку, которая изображена на корпусе прибора. Это направление, указывающее на поток жидкости, должно совпадать с реальным. Если жидкость в системе не отличается качеством, то необходимо еще одно дополнение — фильтры для очистки воды. Их устанавливают до датчика протока. Минимальное расстояние между реле протока и трубопроводом составляет 55 мм.

Последняя операция на завершающей стадии монтажа — присоединение прибора к электросети. Операция состоит из нескольких простых этапов:

  • к концам контактов подсоединяют проводники;
  • к самому датчику (к винту) — провод заземления;
  • затем устройство подключают к насосу, в этом случае самая важная задача — присоединение друг к другу жил одинакового цвета.

После завершения этого этапа работу реле проверяют. Если показатели манометра изменяются, а насос останавливается, когда пройдено граничное значение, то можно считать, что задача выполнена.

Регулировка прибора

Для настройки на устройстве предусмотрены специальные болты. Их затягивание или ослабление дает возможность изменить (увеличить, уменьшить) силу сжатия пружин. С помощью этой операции можно установить необходимый уровень давления, при достижении которого прибор будет включать либо отключать насосное оборудование.

Как правило, датчики не требуют дополнительных действий от владельцев: они уже идеально отрегулированы на заводе. Однако в исключительных случаях такая процедура все же может потребоваться. Настройка происходит так:

  1. Сначала из системы сливают жидкость до тех пор, пока давление не упадет до нулевого значения. Затем насосную установку снова включают, но воду запускают медленно.
  2. Ждут, пока датчик не отключит насос. В этот же момент запоминают показатели давления. Потом снова начинают сливать жидкость до тех пор, пока не запустится насос. И эти показатели напора тоже запоминают.
  3. После этого датчик открывают и с помощью регулировочных болтов по очереди настраивают границы максимального и минимального давления, изменяя силу сжатия пружин. Для большой детали устанавливают минимальный уровень сжатия, для маленькой — максимальный.

После завершения регулировки работу оборудования снова проверяют. Сначала трубопровод заполняют водой, потом ее сливают. Если значения требуют корректировки, то настройку повторяют. При эксплуатации оборудования проверку датчиков протока воды проводят ежегодно. Если необходимо, то параметры изменяют.

Реле протока: устройство и принцип работы

Основная работа датчика протока воды заключается в постоянном контроле и отключении насосной станции в том случае, если прибором обнаруживается, что мощность потока снизилась. Когда показатели снова возвращаются к нормальным значениям, он включает оборудование. Если говорить о самых востребованных конструкциях, то ими являются лепестковые реле, однако есть и другие разновидности приборов.

Лепестковые датчики протока воды

Это классические «защитники». Конструкция лепесткового датчика относительно проста. В состав таких устройств входит несколько важных элементов:

  • входной, выходной патрубок;
  • пружины, имеющие разную степень сжатия;
  • клапан-лепесток с магнитом, он располагается на стенке внутри камеры;
  • второй магнит: он создает обратную силу, возвращающую лепесток в исходную позицию, когда поток воды ослабевает;
  • герконовый микропереключатель, или герконовое реле, чьи задачи — размыкание и замыкание электрической цепи.

После наполнения камеры жидкостью поток, вернее его сила, начинает воздействовать на клапан, смещающийся относительно оси. Лепесток сдавливает пружину. Благодаря магниту, находящемуся с другой стороны клапана, контакты переключателя замыкаются, включая насосное оборудование в работу.

Когда сила потока падает до нулевого значения, происходит обратный процесс: пружина клапана разжимается, лепесток с магнитом возвращаются в исходное положение. Переключатель также возвращается на прежнюю позицию, насос останавливается.

Главное достоинство лепесткового реле — простота, неприхотливость конструкции, которая гарантирует ее бесперебойную работу. Другие плюсы — практически мгновенные срабатывания устройства, отсутствие между ними задержек, отсутствие уменьшения давления подачи жидкости.

Пресс-контроль

Так называют датчик протока воды, который совмещен с реле давления. Этот прибор включит оборудование только в том случае, если уровень жидкости в камере достигнет определенного уровня. Его можно настроить, чаще используют значения, находящиеся в пределах 1-2 бар. Остановка оборудования происходит в течение 5-10 секунд.

Данные модели используют для защиты насосных станций. В этом случае их устанавливают на выходной патрубок насоса. Минус у совмещенных приборов есть, он касается насосов поверхностного типа. Если пресс-контроль установить на такое оборудование, то перед каждым пуском его придется вручную заполнять водой. Решить задачу помогут дополнительные обратные клапаны, но и они не самый лучший выход.

Термореле протока

Этот датчик протока воды имеет самую сложную конструкцию, а потому и такую же высокую цену. Принцип работы устройства основан на сравнении температур потока жидкости и значения, на которое настроены датчики прибора. Температура сенсоров чуть выше, чем у жидкости, это условие выполняется благодаря постоянному их подогреву за счет электричества.

Когда поток более холодной воды датчики охлаждает, это изменение сразу же фиксирует микропереключатель. Разница температур становится сигналом, запускающим насосное оборудование. Если поток воды прекращается, то температура сенсоров повышается до нормального уровня, поэтому контакты электросети и прибора размыкаются. Как правило, тепловыми реле протока оснащают модели насосов высокой ценовой категории.

Поплавковый выключатель, или реле уровня воды

Эти конструкции с полным правом можно отнести к категории «проще не бывает». Это простейший, утилитарный вариант, который знаком всем, кто когда-то наблюдал за работой поплавкового механизма, например, в бачке унитаза. Такой выключатель-«поплавок» устанавливают внутри источника, примерно на 200-250 мм выше, чем располагается насос.

Его принцип работы заключается не в контроле работы оборудования. Реле отслеживает уровень воды. Как только она опускается ниже того места, где расположен поплавковый выключатель, тот тоже опускается и выключает насос. Минус моделей — невозможность использования в узких, глубоких скважинах. Причина — трудность регулировки, которая состоит в изменении длины кабеля, к которому подвешено устройство. Для колодца, наоборот, этот «поплавок» подойдет идеально.

Критерии выбора прибора

Выбирая оборудование, контролирующее силу водного потока, следует тщательно изучить его технические характеристики.

Особенное внимание стоит обратить на диапазон рабочей температуры и давления, на которые оно рассчитано, диаметр резьбы и посадочных отверстий, класс защиты, нюансы по применению

Также важно уточнить, из каких материалов сделано изделие

Самыми надежными и долговечными специалисты считают устройства из латуни, нержавеющей стали, алюминия. Эти материалы защищают конструкцию от критических последствий частого в водопроводных системах явления — гидравлических ударов

Рассматривая разные модификации реле, имеет смысл приобрести вариант, изготовленный из металла. Корпус и рабочие компоненты таких устройств отличаются повышенной прочностью.

Данный факт позволяет оборудованию длительное время выдерживать серьезные нагрузки, возникающие в связи с существенным давлением со стороны жидкости, проходящей через датчик.

Значение давления, при котором работает реле, должно соответствовать мощности установленного насоса. От этой характеристики зависят параметры водного потока, циркулирующего по трубопроводу.

Целесообразно выбрать устройство с двумя пружинами, контролирующее функционирование насосной станции согласно определенным нижним и верхним отметкам давления.

Диапазон рабочих температур датчика прямо указывает на возможную область его применения. К примеру, для контуров горячего водоснабжения и отопительных систем предназначены модели с высокой граничной температурой. Для трубопроводов с холодной водой вполне достаточно диапазона до 60 градусов

Еще один немаловажный критерий, стоящий отдельного упоминания, — климатические условия, необходимые для эксплуатации изделия. Речь идет о рекомендуемой температуре воздуха и уровне влажности, которые нужно обеспечить устройству, чтобы оно могло работать с наилучшей производительностью.

Максимально допустимые нагрузки для конкретного прибора определяет указанный в технических характеристиках класс защиты.

При покупке датчика протока следует проверить диаметр сечения резьбы и размеры монтажных отверстий в оборудовании: они должны идеально состыковываться с элементами трубопровода. От этого зависит правильность и точность дальнейшего монтажа, а также эффективность работы реле после установки.
