Размеры ракетной печи: как подобрать, оптимальное соотношение

Печь ракета для помещений

Усовершенствованная модель уличной. Может быть построена из кирпича, камня, глины, но чаще всего, используется именно кирпичный вариант.

К преимуществам такой ракетной печи относятся:

• Сравнительно простотой монтаж.
• Значительный КПД. Она способна обогреть до 60 квадратных метров, в зависимости от конструкции.
• Возможность обустройства лежанки, плиты для приготовления пищи, развилки в полу для обогрева поверхности.
• Не привередливость к топливу даже с низкой теплотворной особенностью.
• Практически полное сгорание сажи.
• Возможность маскировки печи теплоемкой облицовкой (чаще всего применяется саманная штукатурка).
• Режим работы около 6 часов при одной закладке топлива.

К недостаткам:

• Необходимость в постоянном присмотре за печью.
• Высокие температуры металлического колпака, способные вызвать ожог. В этой зоне температура может достигать 900–1200 градусов.

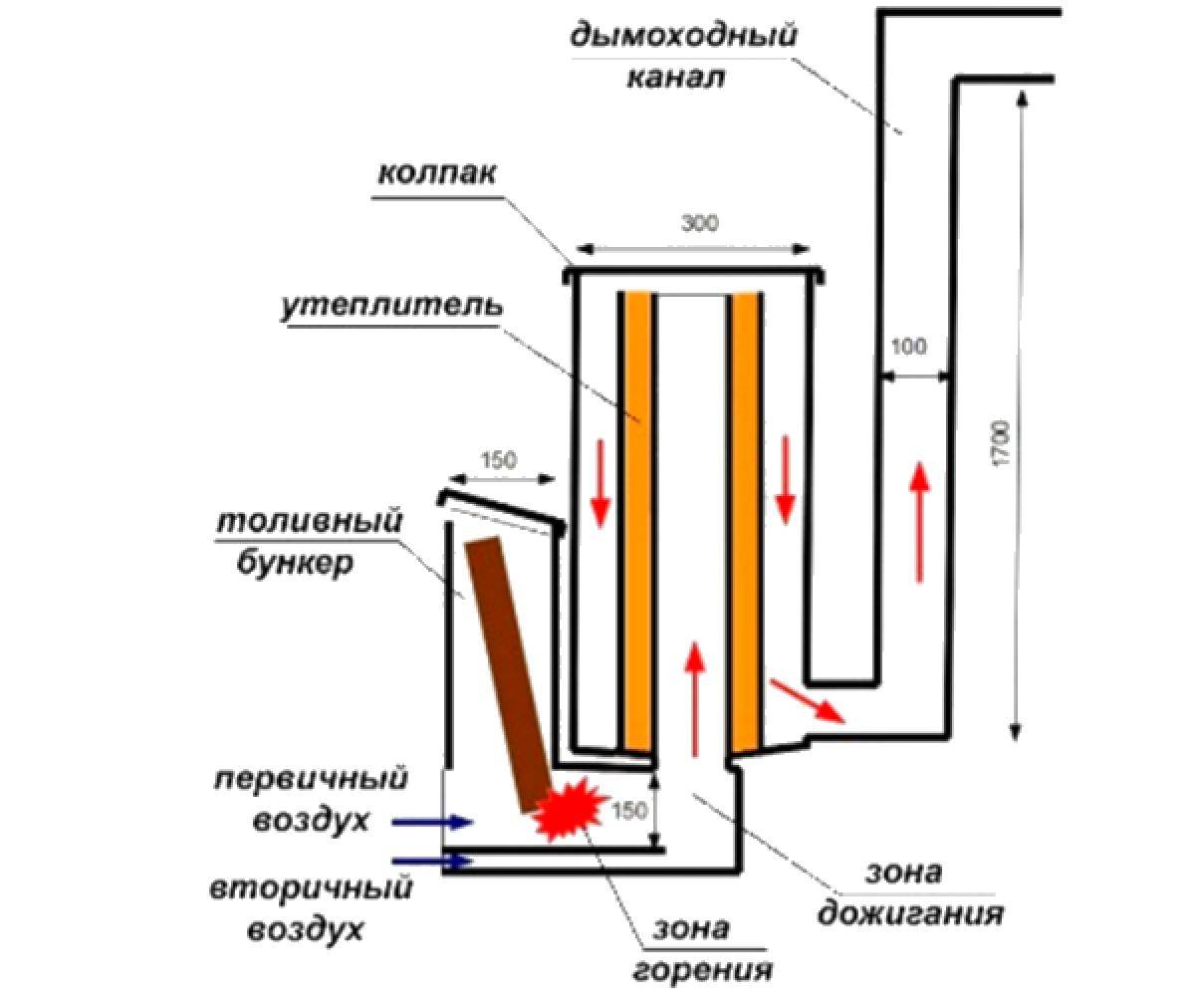

Ракетная печь такого типа работает по принципу прямого горения и дожига пиролиза, то есть древесных газов, что усиливает ее теплоотдачу.

Принцип работы такой:

1. Разжигают дрова в топливнике.
2. От их горения возникает естественный поток горячих газов.
3. В нижней части горизонтально расположенного канала есть вторичное отверстие для подачи кислорода, благодаря чему образуется пиролиз и его догорание.
4. Горячие газы устремляются в рейзер и колпак.
5. Благодаря колпаку давление разряжается, и новая порция горячих газов снова туда поступает, вытесняя старые.
6. Газы проходят между трубой и колпаком, нагревая это пространство, а затем выходят в дымоотводящую трубу.

При горении печь должна издавать звуки, схожие с легким шелестом. Если она гудит, значит, в топливник попадает чрезмерно много воздуха.

Особенности конструкции

У ракетной печи есть свои особенности построения:

• Высота колпака может быть от 1,5 до 2 частей от его диаметра.
• Обмазка колпака происходит не более чем на 2/3 части, а толщина ее обычно составляет 1/3 диаметра.
• Площадь сечения райзера (дымовой трубы) — примерно 5% от площади колпака и при этом между ней и верхней частью барабана остается не меньше 7 см зазора для свободной циркуляции газов.
• Горизонтально идущая труба равна по диаметру и высоте вертикальной. Внешняя труба — 1,5–2 части по сечению от площади барабана, длина ее достигает не менее 4 метров.
• Если используется лежанка в конструкции, длина ее газохода также привязана к диаметру барабана, для обеспечения качественного прогрева труб. Так для бочки диаметром 60 см, газоход может быть выполнен, например, 6 метров в длину.
• Поддувало выполняется на 50% от общей площади жаровой трубы.

Модификации

Ракетная печь может обладать варочной поверхностью, емкостью для нагрева воды, водяным теплообменным контуром и лежанкой.

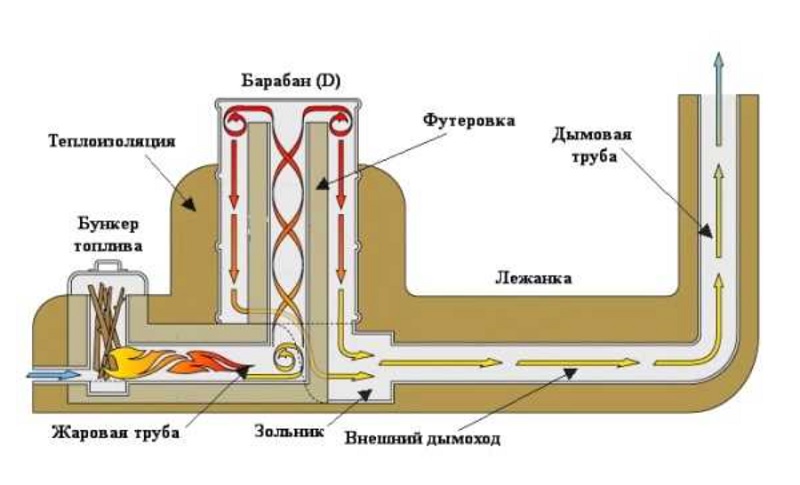

С лежаком

Это наиболее распространенная модификация.

В такой реактивной печи лежак может быть выполнен из камня, кирпича, глины, под которым горячий воздух циркулирует по удлиненному горизонтальному дымоходу и выходит в итоге в вертикальный дымоход. Тепло такая печь с лежанкой или скамейкой держит до полусуток. Тело печи чаще всего оснащено варочной поверхностью для нагрева воды и приготовления пищи.

Для чистки сажи предусматривается специальная очистная дверца, которая находится между отверстием выхода газов из корпуса печи и канальной дымоходной системой.

С ондолью (теплым полом)

Эта система отопления родом из Кореи и является родоначальником «теплого пола». В отличие от предыдущего варианта, газоходный лабиринт обустраивается под полом домов, обеспечивая его прогрев.

В качестве змеевика используются специальные металлические трубы, изолированные негорючими материалами или кирпичные каналы.

Горячий воздух все так же циркулирует по каналам, прогревая поверхность пола.

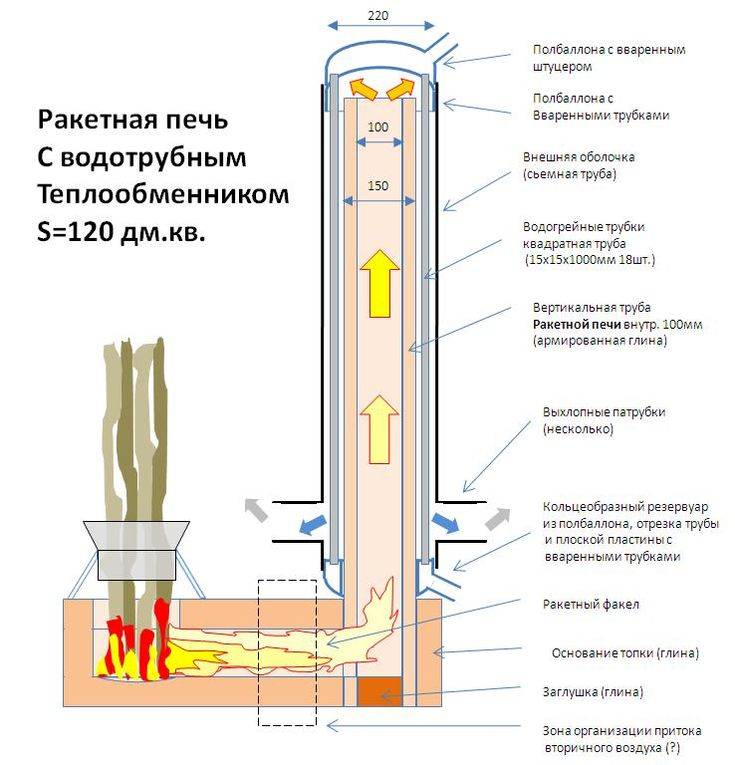

С водяным теплообменником или емкостью для нагрева воды

Такая печь обладает огромным количеством вариативных схем конструирования. Так как опасность от такой печи из-за кипятка еще выше, при ее обустройстве обязательно необходимо проверять используемую схему и брать ее только из авторитетных источников и при консультации специалиста.

При правильном обустройстве ракетная печь с успехом сможет полноценно обогреть помещение и долгие годы служить своим хозяевам.

Как сделать ракетную печку своими руками

У него есть несколько этапов — выбор подходящей конструкции; подбор материалов и инструментов; непосредственно изготовление.

Выбор проекта

Выбирая подходящий проект, учитывайте такие факторы:

1. Назначение печи — требуется ли только приготовление еды или ещё и обогрев комнаты.
2. Доступные материалы.
3. Приблизительная мощность. От неё зависит, на сколько порций еды или на какой объём помещения хватит устройства.

Материалы

Для кирпичной конструкции потребуются:

• шамотный (огнеупорный) кирпич;
• огнеупорная смесь для кладки;
• бетонный раствор (для основания);
• минеральная вата;
• асбест;
• целая бочка или пустой газовый баллон для колпака (не обязательно);
• печные дверцы — топочной камеры и зольника;
• если колпак кирпичный — толстый лист из нержавеющей стали по размеру его сечения.

Для отделки печи применяются:

• огнеупорная краска;
• глина;
• камни;
• и т. п.

Для металлической возьмите:

1. Круглую металлическую трубу диаметром около 150 мм и длиной не более 90 мм (лучше около 60 мм).
2. Профилированную (прямоугольную) трубу сечением в 100—120 мм и длиной около трети круглой.
3. Вместо трубы прямоугольного сечения, можно взять лист стали толщиной 3 мм.
4. 3 гайки.
5. Стальные пруты, пластины или длинные болты для ножек.

Справка. Для лучшей тяги профилированную трубу берите со стороной не больше диаметра круглой.

Подготовка инструментов

Для изготовления пригодятся:

• мастерок;
• уровень;
• сварочный аппарат;
• штыковая лопата;
• металлическая щётка;
• уровень;
• болгарка.

Изготовление, размеры устройств

Вариаций на эту тему множество. Рассмотрим изготовление двух принципиально разных типов реактивной печки. Это кирпичная печь с лежанкой, которая применяется в помещении, и походная, собранная из металла. При необходимости вносятся изменения, возможны комбинации методов (например, отопительно-варочное приспособление, но сделанное из труб, покрытых глиной или камнями).

Как сделать кирпичную печь с лежанкой

Первый этап — устройство фундамента. Под него выкапывается прямоугольное углубление, которое затем заполняется бетоном.

Для прочности лучше предварительно установить арматуру. Основание должно быть строго горизонтальным.

После застывания бетонного раствора начинается укладка кирпичей. Внешние стенки располагаются по периметру бетонной площадки. Формируется камера сгорания. С одной стороны от неё размещается топочная камера с отверстием для загрузки дров. С другой – идут воздуховодные каналы.

Важно! Каждый ряд кирпичей также проверяется уровнем. Это делается в обоих плоскостях — горизонтальной и вертикальной

В камере сгорания также оставляют отверстие для чистки от золы, которое закрывается дверцей. Когда эта камера готова, на неё надевают металлическую бочку. Промежутки заполняются утеплителем, например, минеральной ватой.

Если же бочка не используется, сверху устанавливается плита для приготовления пищи. Под неё кладётся асбестовый утеплитель.

Дымоход подключается к каналу воздуховода и выводится на улицу.

Затем готовое устройство декорируется. Например, обмазывается глиной и покрывается краской. Другой вариант — оставить кирпичную кладку.

Реактивная печь для походов

Она состоит из двух отсеков, соединённых между собой. Чтобы собрать её, для начала обрежьте трубы под углом в 45°. Если вместо второй трубы взяли металлический лист, разрежьте его на такие части:

• две со сторонами 300 мм и 150 мм;
• две — 300 мм и 100 мм;
• и одна 150 и 100 мм.

Фото 3. Готовая реактивная печка для походов. Устройство изготовлено из металлических труб.

Затем сварите их между собой. Потребуется также ещё одна пластина для разделения топливного отсека, её размеры 200 мм и 100 мм.

Все фрагменты свариваются между собой в соответствии со схемой. Круглую трубу крепят в нижней части прямоугольной и посередине относительно боковых сторон.

Из обрезков арматуры сваривается колосниковая решётка. Её удобно сделать выдвижной, чтобы закладывать дрова и затем задвигать внутрь топки.

От трубы отпиливаются 4 кольца. Они крепятся сверху, чтобы посуда не перекрывала отверстие для тяги.

В разборном варианте устанавливаются ножки. Снизу привариваются гайки, в которые затем вкручиваются длинные болты. Есть и другой способ. Прутья или обрезки стального листа привариваются ко дну. Это менее удобно в перевозке, зато нет необходимости в сборке.

Когда конструкция готова, её нужно покрасить. Применяется только огнеупорная краска. Это убережёт от коррозии, а также прикроет следы от пайки.

Усовершенствование конструкции

Лежанка с газоходом внутри — это не единственный вариант модернизации печи-ракеты. Конструкцию можно усовершенствовать водяной рубашкой, подключаемой к отопительной системе, в которой циркулирует вода. Этой части конструкции желательно придать вид змеевика, созданного из медной трубы, закручивающейся на дымоходе.

Такая конструкция даёт ещё больше тепла

Иной способ улучшения реактивной печи связан с организацией поступления в жаровую трубу нагретого вторичного воздуха. Это увеличит КПД теплогенератора, но приведёт к отложению в первичной дымовой трубе большого количества сажи. Поэтому лучше сделать так, чтобы крышку барабана при необходимости можно было демонтировать.

Преимущества и недостатки

У ракетной печи есть ряд положительных качеств, благодаря которым она пользуется популярностью:

• Функциональность – прибор подходит для приготовления еды, обогрева водопровода и помещений.
• Простая конструкция и беспроблемная сборка. Элементарную печь можно сконструировать своими руками из подручных материалов.
• Хорошая теплопроводность при работе с древесными видами топлива (щепой, стружкой, дровами, корой, ветками).
• Полное выгорание топлива с выжиганием пиролизных газов. Это предупреждает выделение угарного газа и увеличивает КПД.
• Отсутствие потребности в формировании принудительной тяги в дымоходе. Повышенная саморегуляция работы устройства.
• Возможность дозаправки топлива без остановки процесса горения.

Мнение эксперта Бородин Василий Платонович Печник-каменьщик, специалист по каминам, печам и отопительным системам

Установить печь можно практически в любом помещении, благодаря небольшому весу она не требовательна к наличию крепкого фундамента.

Многофункциональный и простой в применении агрегат также имеет и некоторые недостатки:

• Невозможно автоматизировать процесс топки. Приборы нуждаются в периодической ручной закладке расходного материала.
• Печка не подходит для обогрева крупных помещений и бань.
• Есть высокий риск получения ожогов при случайном контакте с металлическим корпусом.
• Для закладки требуется использовать сухое топливо, избыток влаги в материале может вызвать обратную тягу.
• Непривлекательный внешний вид.

Как топить печь-ракету

С учетом длинного пути системы дымоудаления в стационарной конструкции понятна необходимость запуска рабочего режима после предварительного прогрева. При работе с «Робинзоном» и другими компактными аналогами это правило выполнять не надо. Но крупную печь протапливают сначала сухой стружкой, бумагой, иными подходящими расходными материалами. Для загрузки используют поддувало с открытой дверцей. Степень готовности оценивают по характерному затиханию шума. На этом этапе используют обычную загрузку топлива в соответствующую часть печи.

Рекомендуется пользоваться смещением крышки основного бункера и дверцей поддувала для оперативной настройки рабочего режима. Если кислорода слишком много, активизируется горение с одновременным блокированием процесса пиролиза. В подобных условиях ухудшаются показатели потребления топлива, образуется нагар в райзере. Следует подчеркнуть затрудненность очистки закрытого центрального канала. В худшей ситуации его пропускная способность уменьшается до критически малых величин.

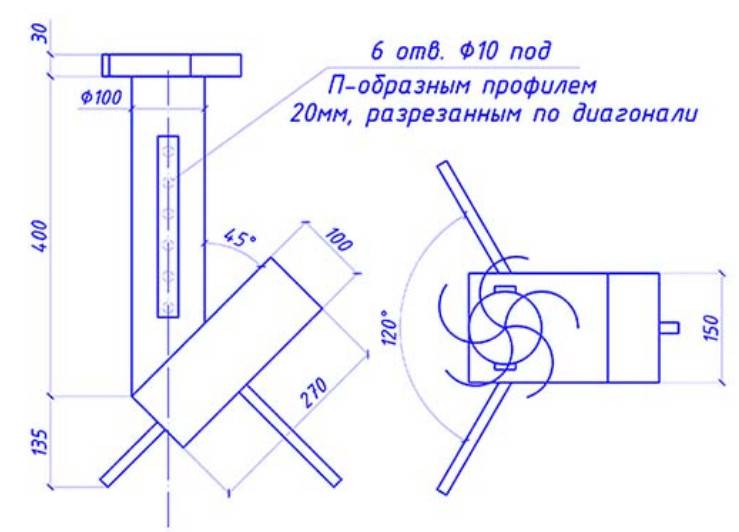

Печь “Антошка”

Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

Печь “Антошка”

Материалы

Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

• Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) – 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) – 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
• Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
• Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
• Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
• Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см –  таких прутов потребуется приобрести 4 шт.

Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук

Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

• Болгарка.
• Сварка (для надежного крепления всех элементов).
• Маркер.
• Ножницы по металлу (для работы с мелкими элементами).

Также нужно иметь защитные очки и перчатки.

Этапы изготовления

Для изготовления печи «Антошка» потребуется сделать:

• Разметить имеющуюся в материалах трубу (поставить ее вертикально).
• Сделать на ней затем аккуратные срезы, выполнив их под углом в 300.
• В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

Вторая часть работ:

В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
Далее потребуется произвести соединение этих двух элементов.
Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

После к нижнему отверстию вариации ракетной печь робинзон снаружи  нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

• Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
• На нем нужно сделать срез под углом в 300 (в итоге размер этой часть конструкции составляет 10×18 см).

Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба

Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (900 – полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

Разновидности ракетных печей

Ракетную печь можно сделать самостоятельно или на заказ из различных материалов. Здесь необходимо ориентироваться на возможности и имеющиеся ресурсы.

Печь из газового баллона

Использованный газовый баллон — широко распространенный материал для изготовления печи. Удобство его использования заключается в том, что это, по сути, уже готовая заготовка корпуса печи вытянутой конусовидной формы. Топливные затраты минимальны, а выделяемое тепло обогреет помещение площадью до 50 кв.м. Материал баллона нужно выбирать не взрывоопасный и устойчивый к высоким температурам и нагреву. Лучший вариант — это пропановый баллон из цельного металла, емкостью 50 литров, диаметром 35 см и высотой 85 см. Этого объема хватит для горения любого типа топлива.

Также для изготовления переносной ракетной печи из газового баллона используются объемы 12 и 27 литров, но с меньшей теплоотдачей. Баллон можно приобрести на специальной газовой заправке.

Перед началом изготовления печи из баллона стравливается газ, путем открытия вентиля на некоторое время. Затем, изготавливается простая печка-буржуйка. Далее срезается верхняя часть баллона, отверстие для вентиля остается. Вверху вырезается круглое отверстие с приваренной стальной полоской, служащее основой для дымохода.

Печь из кирпича

Может быть как стационарной, так и походной. Сложенная наспех, за 15-20 минут, ракетная печь из кирпича, осколков кирпича или булыжников «на сухую», отлично справится с приготовлением еды и подогревом воды. Недостаток такой печи в низкой экономии закладываемого топлива и небольшой теплоотдачей. Разогрев кирпичей в дымоходе до 1000 градусов позволяет конструкции быстро войти в рабочий режим. При этом ракета не дымит благодаря тому, что в такой температуре все топливо сгорает без остатка.

Ракетная печь с водяной рубашкой

Чаще всего используется стационарный печной тип. Особенность такой печи состоит в том, что теплоотдача идет не только на подогрев воздуха в помещении, но и для воды. Для этого ракетная печь с водяным контуром соединяется с теплоаккумулирующим баком — для создания системы автономного водоснабжения. Идеальный вариант для применения на даче или в частном воде, ведь устройство помогает снизить расходы на отопление и подогрев воды, что очень экономично.

Печь из бочки

Распространенная модель для отопления дома. Малозатратная в изготовлении и энергоемкая в теплоотдаче. Часто обустраивают совместно с теплой лежанкой. Способна прогреть помещение более 50 кв. м. Для изготовления печки отлично подойдет стандартная 200-литровая бочка диаметром 607 мм. Этот диаметр можно сократить почти вдвое, что удобно для встраивания трубы-райзера, выполненной из газового баллона или жестяных ведер, диаметром 300-400 мм. Словом, печь можно поставить из подручных материалов.

Печь Широкова-Храмцова

Отечественная модернизация ракетной печи. Основной материал — жаростойкий бетон, который создает отличную термодинамику в конструкции. Благодаря стабильной работе печи и низкой теплопроводности материала, часть тепла выходит наружу в виде ИК-излучения, что невозможно при эксплуатации других печных типов. Если использовать жаропрочное стекло, то печь можно приспособить под камин. Недостаток установкитакой печи — в высокой стоимости материала, на заготовку которого понадобится бетономешалка.

Печь-плита

Для приготовления пищи и заготовок в домашних и уличных условиях, устанавливается усовершенствованная печная конструкция с широкой варочной поверхностью для установки нескольких емкостей. Вертикальная труба-райзер с приваренной к ней топкой находится прямо под варочной панелью, обеспечивая ее высокотемпературный нагрев. Скапливаясь под крышкой панели, газы выходят по горизонтальной трубе, равномерно нагревая всю площадь панели, и устремляются на выход по вертикальному дымоходному каналу.

Как работает печка ракетного типа

Устройство простейшее – два принципа горения топлива, позаимствованных у других печей:

1. Естественная циркуляция горячих газов и дыма по каналам печки – стандартное решение, как в буржуйке.
2. Дожигание несгоревших газов (пиролиз) при ограниченном доступе кислорода к камере горения.

Схема самой простейшей реактивной печки, которая предназначена только для приготовления пищи, использует именно естественное горение дров – в открытой камере невозможно создать условия для поддержания реакции пиролиза и дожигания недогоревших газов.

Рассмотрим простую конструкцию реактивной печи-ракеты прямого горения, которая традиционно устанавливается во дворе на открытой площадке. На ней можно быстро нагреть воду или приготовить обед для семьи на отдыхе. Из рисунка ниже становится понятно, что для такого образца потребуется два отрезка цилиндрической или прямоугольной железной трубы, которые соединены между собой сваркой под углом 900.

Простейшее устройство ракеты

В качестве топочной камеры выступает горизонтальный отрезок металлического короба – туда закладывают дрова. Также загрузку топлива можно организовать и вертикально – добавить сверху горизонтальной трубы вертикальный железный цилиндр для загрузки дров. Таким образом, получится конструкция из трех труб или коробов, самый нижний из которых (горизонтальный) будет работать как топка. В стационарной схеме простейшая конструкция печки часто использует красный кирпич, который кладется на глиняный раствор.

КПД конструкции нельзя назвать удовлетворительным, поэтому умельцы придумали, как повысить эффективность ее работы. Добавочный элемент – еще одна труба большего диаметра (как видите, все материалы доступны и дешевы), в которую устанавливается основная труба печки райзер (первичный дымоход). Так повышается общий нагрев и продолжительность удержания тепла.

Печь с утепленным райзером

На схеме:

1. Наружный корпус.
2. Труба, которая служит топкой.
3. Канал для выхода воздуха в камеру сгорания.
4. Утепленная область между корпусом и райзером. Утеплителем может служить та же зола.

Принцип работы

Несмотря на то, что печь-ракета достаточно просто устроена, принцип ее действия основан на следующих процессах:

• Естественная циркуляция нагретых газов и воздуха внутри каналов. Это значит, что прибор не требует дополнительного поддува, а внутренняя тяга создается дымоотводной системой. Чем выше дымоход, тем сильнее тяга.
• Дожиг неотработанных газов (процесс пиролиза) осуществляется при незначительной подаче кислорода в топливную камеру. Он обеспечивает быстрое увеличение КПД устройства и эффективное расходование топливного материала в процессе сгорания.

Сам процесс топки печи осуществляется следующим образом:

1. В топливный отсек закладываются дрова, и выполняется поджиг.
2. Далее устанавливается стандартный режим работы печи, при котором осуществляется полный прогрев вертикальной части конструкции – дымоходной трубы.
3. Достаточный разогрев корпуса печи обеспечивает воспламенение летучих веществ в дымоходе и разрежение воздуха в верхней его части.
4. Естественная тяга возрастает, что приводит к притоку воздуха в топливный отсек и увеличению эффективности процесса горения.
5. Для поддержания полного сгорания топливного материала печная конструкция должна быть оснащена специальной зоной для дожига пиролизных газов.

Простой вариант ракетной печи из профильной трубы предназначается для приготовления и разогрева пищи, а также для обогрева садовых домиков, дач и походных бань.

Этапы строительства кирпичной печи реактивного типа с лежаком

Перед тем как собрать такую систему своими руками, необходимо провести некоторые расчеты и сделать чертёж будущей конструкции.

Объем теплогенератора влияет на количество теплоты, а суммарная площадь поверхностей влияет на теплоотдачу. Зная это, можно рассчитать внутренний диаметр камеры сгорания и площадь поперечного сечения купола.

• • Изготовление ракетной печи необходимо начинать с обустройства фундамента. Его заливают на небольшой глубине. Основание укладывают шамотным кирпичом, формируют контур топки, армируют и заливают раствор.
  • После высыхания цемента, приступают к укладке основания будущей печки. Его поднимают на несколько рядов вверх.
  • Формируют нижний горизонтальный проём. В зависимости от размеров печи, его делают высотой в один или два кирпича.
  • Разделяют топочную зону и зону будущей камеры сгорания. Делают это, проложив по центру ряда часть кирпичей на ребро.

• • Выкладывают камеру сгорания на нужную высоту.
  • На получившуюся камеру устанавливают металлический кожух большего диаметра, внутреннее пространство засыпают перлитом. Торцы кожуха замазывают глиняным раствором.
  • На заизолированную камеру, устанавливают сварной колпак. Фланец для отвода древесных газов разворачивают в сторону будущего лежака.

• • При помощи гофрированной или металлической трубы формируют подвод воздуха в зону топки.
  • Проводят пробный розжиг печи. Конструкция должна работать достаточно тихо, а древесные газы беспрепятственно выходить из фланцевого соединения колпака.
  • Формируют основание лежака. Его можно выложить из любого огнеупорного кирпича.

• Трубу теплообменника соединяют на одном конце с фланцем колпака, а на другом с основанием дымохода.
• Огнеупорным кирпичом формируют контуры печи и лежака.
• Смесью глины и древесных опилок делают полную обмазку всех поверхностей готовой конструкции.

Для увеличения мощности получившейся системы, к основанию трубы, подающий воздух в топку, можно подключить нагнетатель. Им может быть старый пылесос или любой вентилятор, подходящих габаритов. Это создаст избыточное давление в камере сгорания и увеличит температуру поверхности купола.

Говоря о преимуществах ракетной печи, стоит выделить и ряд недостатков таких систем:

1. Можно использовать не во всех типах помещений.
2. Специфический внешний вид конструкции не всем придется по вкусу.
3. Управление печью нельзя автоматизировать. Необходимо постоянно контролировать уровень дров в топочной камере.
4. Высокий риск получить ожог, так как поверхность купола может раскаляться до высоких температур.

Ракетная печь сочетает в себе простоту конструкции и высокую энергоэффективность. Однако, решившись собрать её своими руками, стоит в точности соблюсти все пропорции и размеры.

Пошаговое видео поможет разобраться со всеми этапами возведения такой конструкции.
