Кабель канал для электропроводки: виды конструкций и их классификация

Крепление КК на поверхности гипсокартонных плит

Крепить стандартными метизами короба КК к гипсокартонным плитам (далее по тексту – ГКП) весьма проблематично, поскольку ГКП представляют собой слой гипса, расположенный между слоями бумаги. Прочность на сжатие такого гипсокартона критична. Если слегка «переусердствовать» при затяжке самореза в ходе прикручивания основания короба к ГКП, то резьбовая часть крепежа в гипсе начнет проворачиваться вхолостую, сводя к нулю прочность крепления.

Для фиксации коробов на хрупкой поверхности ГКП надежное закрепление реально обеспечить только при использовании специальных дюбелей, называемых в обиходе «бабочками» либо, применив монтажный клей, называемый «жидкими гвоздями».

Крепление дюбелем-«бабочкой» к гипсокартону

Популярный производитель

Пользуется колоссальным успехом продукция следующих компаний:

  • E.NEXT;
  • «Элекор» от ИЕК;
  • «Легранд»;
  • «ДКС»;
  • «Украина ТД»;
  • «EKF».

Высококачественные короба производят многие компании. Главное – не приобрести подделку. Чтобы этого не произошло, читайте отзывы о товаре и просите у консультанта документы на продукцию. Бывает, что дешёвая продукция ведёт себя просто ужасно: слишком мягкий корпус (неудобно монтировать), плохие замки на крышках (плохо фиксируются и со временем открываются), белый ПВХ пластик со временем желтеет и т. д.

Лично мой выбор — это «Легранд» и «ДКС». С продукцией этих компаний работать легко и приятно. Думаю, электрики-практики меня поймут и полностью поддержат. Хотя цена у «Легранда» приличная, но качество этого стоит.

Распространенные ошибки

Мастер-самоучка может не знать, как правильно провести кабели в каналах.

Такие люди допускают следующие ошибки:

  1. Отказываются от составления схем и чертежей на подготовительном этапе. Бывает, что владелец дома определяется с местами укладки кабеля уже во время монтажа. В этом случае приходится подстраивать всю обстановку дома под электросеть.
  2. Применяют неподходящие инструменты. Например, сверло по металлу не способно проделать отверстие в бетоне или кирпиче. Неправильно подобранная насадка перфоратора быстро выходит из строя.
  3. Экономят на аксессуарах. Некоторые думают, что покупка фурнитуры становится лишней тратой. Опытные электрики удачно монтируют каналы в стык. У самоучки качественный угол получается далеко не с первого раза. Фурнитура маскирует неровности и зазоры. В деревянном доме соединители защищают кабель-каналы от смещения, стены – от чрезмерного нагрева.
  4. Крепят изделия к поверхности без разметки. Не все хотят покупать уровень или нивелир. Неудачно установленные системы приходится переделывать.
  5. Приклеивают лотки. Такой способ нельзя применять при планировании демонтажа. Вместе с конструкцией удаляется часть облицовки.

Правильно выполненная установка кабель-каналов – простой и безопасный способ укладки проводки. Кабели находятся в свободном доступе, но не на виду.

Технология монтажа

Основное преимущество кабель канала для открытой электропроводки – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

Монтаж на саморезы

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

Крепление при помощи дюбелей

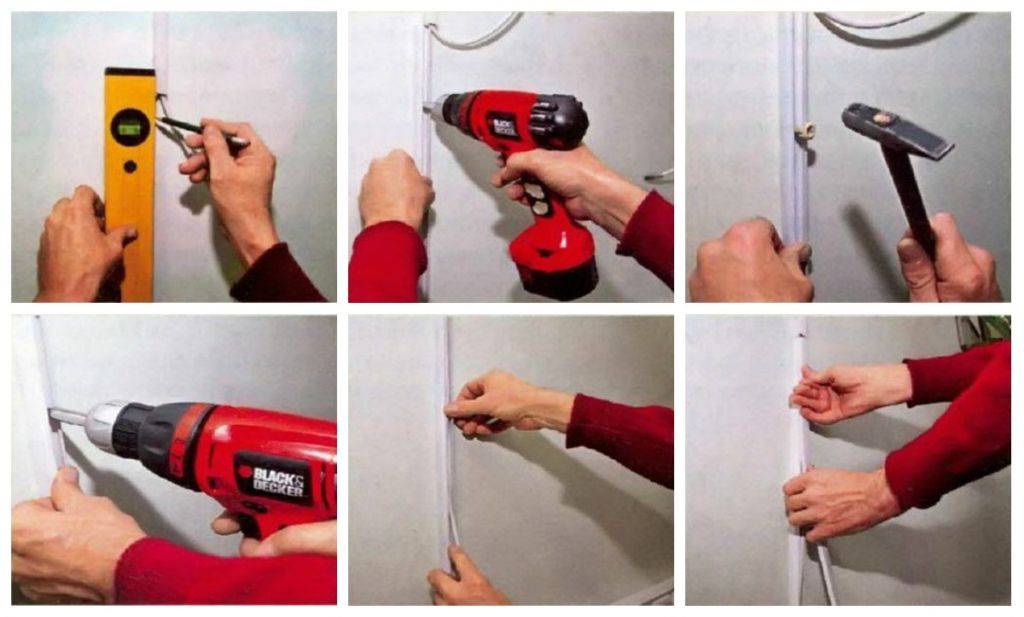

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

  • В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
  • Затем кабель канал прикладывается к стене по размеченной ранее линии;
  • При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
  • Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
  • После этого остается закрепить профиль при помощи саморезов.

Клеевой способ

Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

Технология клеевого метода фиксации заключается в следующем:

  • На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
  • Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
  • Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

В заключение приведем несколько рекомендаций, которые пригоятся при установке кабельных каналов.

Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Требования к напольным кабель каналам

Кабель канал гибкий

Согласно нормативным документам, к напольным электромонтажным профилям предъявляются следующие требования:

  • Высокая прочность – закрытое крышкой основание должно выдерживать хождение по нему людей, не повреждаясь и не теряя целостность при этом;
  • Эргономичная форма и небольшая высота – размещаемые на полу электромонтажные каналы должны иметь уплощенную полукруглую форму крышки, небольшую высоту. Это необходимо для того, чтобы люди не спотыкались и не цеплялись за уложенный по полу короб.
  • Устойчивость материала крышки и основания к горению, воздействию кислот, ультрафиолетовых лучей и высоких температур;
  • Отсутствие внутри основания острых кромок, о которые могут повредиться изоляция провода, пальцы рук монтажника, осуществляющего прокладку коммуникаций.

Технические характеристики кабелей различных типов и назначений

Основное назначение кабельной продукции – передача электрической энергии или производство обмоток различного электрооборудования. На сегодняшний день, классификация шнуров включает следующие категории:

Силовые кабели относятся к категории промышленных проводов, предназначенных для передачи электроэнергии трехфазного тока индустриальных зданий к объектам-потребителям различного назначения.

В свою очередь к силовым типам относятся:

– кабель ВВГ. Применяется в линиях электропередач, где напряжение может достигать 1 КВт (при частоте 50 Гц). Он покрыт оболочкой из поливинилхлорида (ПВХ), в середине расположены медные жилы (градируется от модификации и может быть 1-5). Сечение его составляет 1,5-2,5 мм. Также устойчив к климатическим факторам внешней среды (перепадам температур). Одной из разновидностей ВВГ является ВВГНГ. Характеристики кабеля ВВГнг во многом схожи с характеристиками ВВГ, отличительной особенностью является стойкость к горению;

– кабель NYM. Основной характеристикой данного вида является повышенная прочность. В середине расположены медные жилы (градируется от модификации и может быть 2-5). Сечение шнура составляет 1,5-1,6 мм. Он отличается устойчивость к влажной среде и разности температур: может использоваться при монтировании электрических сетей, где температура эксплуатации составляет от -50 до +70 С. Главный недостаток кабеля NYM – неустойчивость солнечному воздействию, поэтому для соблюдений условий эксплуатации его рекомендуют нагревать;

– кабель КГ и ВББШв. Пригодны для эксплуатации в силовых сетях напряжением 1 КВт. Основная область применения данных видов – прокладка силовых линий к объектам различного назначения. Отличительные особенности: влагостойкость (до 95%), разность температур от -50 до +50 С, наличие защитной ПВХ-оболочки.

Классификация проводниковой продукции

Шнур, представляет собой витой металлический проводник, скрученный с применением двух или более жилистых проволок. Поверх проводника укладывается оплетка, выполненная из волокна. Основное предназначение его – прокладка коммуникаций, находящихся под землей.

Характеристики кабелей различны и зависят от основных исполнений:

– провод ПБПП. Представляет собой 2-3 жильный тип, используется для монтажа осветительных систем и оборудования. Главным плюсом этой модификации является то, что из него можно сделать ответвление проводки. Основной недостаток – он очень чувствителен к воздействию пониженных температур и должен эксплуатироваться при не менее -15 С. Рабочее напряжение, на которое рассчитан ПБПП – 250 Вт;

– провод ПБППг. Практически нет отличительных особенностей, по сравнению с другими типами. Отличительная характеристика проводов данной модификации – многопроволочность жил;

– провод ППВ. Основное назначение данного класса – прокладка систем освещения. Главным преимуществом ППВ является его устойчивость к воздействию агрессивной среды и горению. К плюсам также можно отнести влагостойкость (до 98%). Предельные температурные диапазоны эксплуатации: от -50 до +70 С;

– провод ПВС. Одна из самых распространенных разновидностей. Это вызвано широтой области его применения. Он может применяться для подключения к сети электропитания различного электрического оборудования и приборов, розеток и выключателей. Он может эксплуатироваться практически при любой мощности. К основным характеристикам ПВС можно отнести: предельное напряжение 380 Вт, температурные диапазоны эксплуатации от -40 до +40 С;

– провод СИП. Предназначен для использования в силовых сетях постоянного и переменного тока напряжением 0,4-1 КВт. Область его назначения распространяется на монтаж магистральных электрических линий, разнообразная отводка для подключения жилых и промышленных зданий сооружений. В свою очередь кабель СИП может иметь подтип СИП1/1А. Все модификации данного типа кабеля изготовлены из токопроводящей части (алюминий) и изоляции (термопласт). Своей популярностью СИП обязан широтой применения;

– провод ПУВ. Токопроводящая часть выполнена из меди; изолирующий материал из ПВХ-пластика. Данный тип (ПУВ) широко применяется для прокладки осветительных систем и коммуникаций, а также подключения к электропитанию разнообразных приборов и оборудования, работающих при напряжении постоянного тока до 1 КВт (переменного тока до 450 Вт при частоте 400 Гц).

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

ПрофильРазмер (ширина × высота), ммПолезное сечение, мм2Толщина стенок, мм
 12х12 130
 15х10 135 1
 16х16 230 1
 20х10 180 1
 25х16 360 1,1
 25х25 563 1,1
 40х16 576 1,3
 40х25 900 1,3
 40х40 1440 1,3
 60х40 2160 1,7
 60х60 3240 1,7
80х4028801,7
80х6043201,7
100х4036002
100х6054002

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

  1. Нет нужды штробить стены для укладки проводов.
  2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
  3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
  4. Монтаж магистрали выполняется максимально быстро.
  5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

  1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
  2. Короб «забирает» у стены несколько сантиметров пространства.
  3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
  4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

№2. Материал исполнения кабель-канала

Самыми популярными каналами считаются пластиковые, реже используются металлические. Есть еще керамические кабель-каналы, но они дорогие и не очень практичные, потому используются достаточно редко.

Пластиковый кабель-канал для электропроводки

За счет бюджетности и простоты монтажа пластиковые каналы приобрели наибольшую популярность. Изделия изготавливают из ПВХ с добавлением специальных веществ, которые повышают устойчивость материала перед солнечными лучами, огнем и агрессивными химическими веществами. Как правило, каналы имеют П-образное сечение, но могут быть треугольными, в виде полусферы, а также Ш-образными, когда внутри есть перегородки для кабелей нескольких типов. Используются для прокладки слаботочных и силовых линий в жилых помещениях, офисах и на предприятиях.

Преимущества:

  • невысокая цена;
  • минимальный вес;
  • возможна эксплуатация в широком диапазоне температур, от -32С до +90С;
  • достаточно простой монтаж за счет простой системы креплений и невысокого веса;
  • устойчивость к коррозии;
  • достаточное разнообразие. Каналы выпускаются различных форм и цветов, можно подобрать изделие, которое будет максимально похоже на обычный напольный плинтус и выполнено под дерево;
  • за конструкцией понадобится минимальный уход;
  • материал легко режется.

Крышка пластикового кабель-канала устанавливаются максимально просто – никаких дополнительных инструментов не понадобится. Стандартная длина одной секции пластикового канала – 2 м, ширина и высота колеблются от 10 до 60 см, но могут встречаться и другие варианты.

Пластиковый кабель-канал может крепиться к поверхности при помощи саморезов, металлических скоб или дюбель-гвоздей

Неразборное крепление предусматривает приклеивание канала к стене, но тут важно учитывать еще и вес изделия. Чтобы можно было спрятать проводку любой сложности, кроме прямых каналов, выпускаются дополнительные элементы, вроде тройников, углов и заглушек

Отдельные элементы есть даже для розеток и выключателей.

Несмотря на достаточно высокую огнестойкость и способность к самозатуханию, пластиковые кабель-каналы не рекомендуют использовать в помещениях с повышенной пожарной опасностью.

Металлический кабель-канал для электропроводки

Металлические изделия выдерживают повышенные нагрузки, потому используются преимущественно на предприятиях, а не в жилых помещениях. Их применяют для внутренней и внешней прокладки кабелей. Изделия отлично подходят, когда надо спрятать внушительный пучок проводов.

Металлические кабель-каналы изготавливают из:

  • оцинкованной стали;
  • анодированного алюминия.

Короб из оцинкованной стали обладает высокой механической и коррозионной стойкостью, становится защитой от электромагнитных лучей, поэтому часто используется для прокладки кабелей систем видеонаблюдения и оповещения.

Короб из анодированного алюминия также становится хорошим барьером для электромагнитных лучей, он устойчив к огню, механическим воздействиям, долговечен, не боится солнечных лучей.

Металлический кабель, как правило, имеет П-образную форму, может быть цельным или перфорированным. Если основание горючее, то использовать необходимо цельный канал. Отдельно стоит выделить лестничные каналы – они используются только в производственных условиях. К основанию каналы крепят дюбелями, анкерами или болтами.

Основные преимущества металлических кабель-каналов:

устойчивость к огню;
высокая прочность, позволяющая выдержать вес целого пучка силовых кабелей;
долговечность и устойчивость к механическим повреждениям;
защита от электромагнитного излучения, что важно для кабелей связи.

Из минусов отметим более сложный монтаж по сравнению с пластиковым каналом: так как вес металла больше, усложняется и процесс установки, но назвать эти работы особенно трудными все равно нельзя. Благодаря наличию крышки с защелкой сборка проводится в достаточно короткое время. Сложные системы собираются за счет наличия Т- и Х-образных деталей, а также углов разной конфигурации.

Металлические кабель-каналы

Вследствие того, что металлические кабель-каналы способны испытывать на себе значительные нагрузки, в быту они применяются крайне редко. Отличительной особенностью таких конструкция является то, что их можно монтировать, как в интерьерах, так и снаружи домов.

Нередко такие короба применяются в производственных цехах, где присутствуют магистрали, рассчитанные на значительное количество проводов. Для предотвращения ржавения каналов, при их изготовлении, применяется соответствующая оцинкованная сталь. Сечение таких конструкций, как правило, такое же, как и у пластиковых — П-образное.

В настоящее время существуют перфорированные, гладкие и лестничные лотки из металла. Первые из них достаточно просто монтировать, с легкостью закрепляя в них провода. Гладкие же конструкции сложно устанавливать на соответствующие опоры.

Основные параметры металлических кабель-каналов следующие:

  • размеры 50×50×2500 миллиметров, толщина металла 0,55 миллиметра, полезная площадь сечения 24,22 см2;
  • 100×50×2500 миллиметров, толщина металла 0,55 миллиметра, полезная площадь сечения 48,44 см2;
  • 200×50×2500 миллиметров, толщина металла 0,7 миллиметра, полезная площадь сечения 98,44 см2;
  • 300×50×2500 миллиметров, толщина металла 0,7 миллиметра, полезная площадь сечения 147,44 см2;
  • 400×50×2500 миллиметров, толщина металла 1 миллиметр, полезная площадь сечения 198,44 см2;

Вследствие того, что металлические кабель-каналы являются тяжелыми, метод их приклеивания к поверхности не используется. Чаще всего такие конструкции монтируются посредством анкеров, дюбелей или же соответствующих болтовых соединений. Для крепления на стене гладких лотков требуется заранее разместить на поверхности специальные полки либо же кронштейны.

Главные достоинства кабель-коробов из металла такие:

  • возможность выдерживания веса значительного количества проводов;
  • негорючесть и возможность предотвращение распространения огня;
  • обеспечение легкого доступа к проводам для их замены или ремонта.

Металлические короба также имеют определенные недостатки. среди них специалисты выделяют такие:

  • необходимость проведения более серьезных монтажных работ;
  • сложная обработка при креплении (при необходимости обрезки);
  • потребность в обязательном использовании специальных поворотов и переходников.

Металлические короба позволяют формировать электромагистрали в фальшполах или же подвесных потолках помещений. Для того чтобы это сделать, необходимо использовать дополнительную фурнитуру — поворотную, подъемную и разветвительную.

В настоящее время на рынке присутствует большое количество разнообразных лотков (коробов) для электропроводки. Они являются незаменимыми конструкциями, которые позволяют не только проложить провода в помещении красиво, но и обеспечить постоянный простой доступ к ним.

Он может потребоваться, как при изменении схемы прокладки, так и при ее ремонте. При выборе того или иного короба обязательно необходимо учитывать не только его габаритные размеры, но и особенности конструкции вместе с материалом производства.
