Нюансы установки варочной газовой панели: кратко и понятно

Шаг 5. Решаем, нужен ли газ-контроль и электроподжиг

Газ-контроль – термоэлектрическая система, прекращающая подачу газа в случае затухания пламени, скажем, из-за залития убежавшим молоком или сильного порыва ветра. Система работает независимо от электричества. Преимущество варочных панелей с газ-контролем очевидно, но есть и недостатки:

  • Поджиг срабатывает не сразу, а через 3-6 секунд, когда разогреется термопара (элемент датчика) и даст сигнал о возможности подачи газа. В это время переключатель нужно удерживать, что не очень удобно, особенно если поджиг полуавтоматический.
  • Еще один нюанс: многолетнее использование плиты изнашивает газ-контроль, поджиг становится все труднее и может занимать более 6 секунд. Впрочем, вышедший из строя газ-контроль можно починить, заменить или вовсе отключить.

Если на кухне бывают сильные сквозняки, или вы не слишком уверены во внимательности ваших домочадцев, то газ-контроль необходим. К счастью, большинство современных варочных панелей, включая недорогие, оснащены этой полезной функцией.

Для кулинаров, уверенных в своей бдительности и нежелающих мириться с 6-секундным поджигом, существуют модели и без газ-контроля. Кроме того, эту функцию можно отключить в любой газовой плите.

Электроподжиг – им оснащены все современные газовые варочные панели. Он может быть автоматическим или полуавтоматическим. Первый, конечно, гораздо удобнее: чтобы конфорка загорелась достаточно повернуть ручку открытия газового клапана.

Блокировка от детей – функция позволяет заблокировать подачу газа на всех конфорках нажатием одной кнопки. Чтобы включить подачу газа нужно нажать на кнопку и одновременно повернуть до упора.

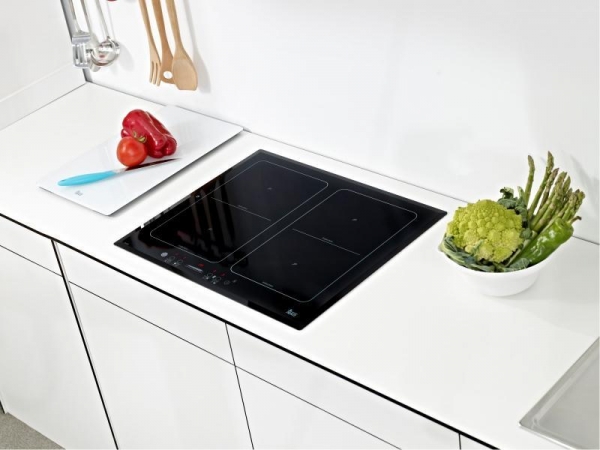

Правила самостоятельной установки индукционной варочной панели

Электромагнитное поле варочной панели нагревает пищу, воздействуя на дно емкости, и не затрагивает при этом поверхность устройства. Вихревую магнитную индукцию создает медная катушка и электрический ток.

Этот метод обладает преимуществами перед электрическим и газовым нагревом. В режиме «быстрый нагрев» плита доводит до кипения 1 л воды за 4 минуты, не увеличивая при этом расход электроэнергии. Индукционная панель отличается безопасностью

Она нагревает дно посуды, а не поверхность, поэтому исключена вероятность ожогов, что особенно важно для семей с маленькими детьми. Если на нее положить ложку, прихватку или другой предмет, он не нагреется и не загорится

Не пригорят и выпавшие из емкости кусочки пищи. Панель легко очищается сразу после готовки от жира и других загрязнений, не надо ждать, пока она остынет.

Необходимое оборудование

Если принято решение производить подключение настольной или встроенной газовой плиты своими силами, то в первую очередь необходимо подготовить все оборудование. Для выполнения работы потребуются:

  • гибкий шланг, соединяющий плиту и центральную газовую трубу. Вместо шланга можно использовать металлические трубы, но в данной ситуации процесс монтажа будет более затруднительным и потребует наличия специальных навыков. Так как соединять трубы между собой в случае подводки газа можно исключительно методом сварки;
  • шаровой кран, позволяющий перекрыть газоснабжение, например, в случае возникновения утечки или иной аварийной ситуации, а также для проведения ремонтных/профилактических работ;

В соответствии с требованиями безопасности кран должен быть изготовлен из латуни и иметь никелевое покрытие.

  • инструменты: разводной ключ, отвертка;
  • прокладки и уплотнительная лента для герметизации резьбовых соединений;
  • диэлектрическая муфта. Оборудование требуется при необходимости подключения плиты к электросети, например, при наличии электрического поджига;
  • мыльный раствор и губка для проверки герметичности системы.

Выбор гибкой подводки

Какой шланг нужен? Первое, на что требуется обратить внимание при подготовке оборудования, необходимого для выполнения работы – это выбор гибкой подводки для газа. Гибкое подключение плиты или духового шкафа может быть выполнено при помощи:

Гибкое подключение плиты или духового шкафа может быть выполнено при помощи:

резинового армированного шланга. Подводка изготавливается из вулканизированной резины. Дополнительную прочность изделию придает армирование текстильной нитью. Шланг отличается прочностью и минимальной стоимостью. Оборудование может работать в диапазоне температур от -35°С до +50°С. Средний срок службы составляет 5 – 7 лет;

Шланг для газа резиновый с нитяной оплеткой

резинового шланга с металлической оплеткой, придающей изделию дополнительную прочность и долговечность. Оборудование может исправно работать на протяжении 8 – 10 лет;

Резиновая подводка с прочной металлической оплеткой

сильфонный шланг, изготовленный из металла. Изделие отличается высокой стоимостью и большим запасом прочности, а также длительным периодом использования (свыше 10 лет).

Металлическая подводка для газа

Для увеличения прочности и срока использования сильфонная подводка может быть защищена пластиковой оплеткой.

Металлический шланг для газа с дополнительной защитной оплеткой

При выборе подводки также следует учитывать:

  • длину шланга. В соответствии с правилами безопасности шланг не должен быть натянут. Максимальная длина газового шланга составляет 1,5 м;
  • вид и размер резьбы. Если резьба на гибкой подводке не совпадает по размерам или виду резьбе на газовой трубе или газовой плите, то потребуется установка дополнительного оборудования – переходников, что может снизить уровень герметичности системы газоснабжения.

Выбор уплотнителя

Правила подключения новой плиты предусматривают необходимость герметизации резьбовых соединений. Для герметизации соединений в системе газоснабжения рекомендуется использовать:

ФУМ-ленту. Уплотнительный материал уложен в тонкую пленку, что облегчает способ применения. Средний срок службы – 10 – 12 лет;

Герметизирующая лента для резьбовых соединений

Нить Локтайт 55 – уплотнительный материал, созданный из высокопрочных нитей. В большинстве случае поставляется в специальных пластиковых контейнерах. Срок использования материала – не более 10 лет.

Уплотнительная нить для газовой системы

Установка газовой варочной панели: два способа вырезать отверстие

Вырезать посадочное отверстие для варочной панели можно с помощью трех различных электрических инструментов – это лобзик, дрель или ручная фрезерная машинка. Наиболее точный и красивый рез получается при использовании ручного фрезера, но о наличии его в домашней мастерской человека, не связанного со строительством, можно даже и не спрашивать. Лобзик также найдется не у каждого, но он, по крайней мере, стоит не очень дорого, и для проведения этих работ его можно купить. Ну а дрель имеется практически у каждого хозяйственного мужчины. С нее и начнем, но для начала предупрежу о качестве полученного с помощью дрели отверстия – оно, можно сказать, отвратительное. Рваные края герметизировать довольно сложно, а делать это нужно обязательно, и в этом отношении возникнут проблемы. В принципе, они решаемые, но об этом чуть позже.

Вырезаем отверстие дрелью. Расскажу просто принцип – с помощью дрели и сверла диаметром 8-10мм по периметру отверстия, с самым маленьким шагом, насверливается масса отверстий, которые с помощью того же сверла впоследствии объединяются в одну единую прорезь. Нюанс здесь только один – сверлить нужно с внутренней стороны размеченного прямоугольника. И еще одно – чтобы кусок вырезанной столешницы не повредил мебель, под него нужно что-либо подложить – например, поставить в тумбу табурет и наложить на него обрезки ДСП.
Вырезать отверстие с помощью лобзика намного проще, но штука в том, что без дрели здесь также обойтись достаточно трудно – понадобится просверлить одно единое отверстие для пилки. В принципе, при сильном желании это отверстие можно проковырять вручную – кроме того, в столешницу можно врезаться и самим лобзиком, правда для этого понадобится определенная сноровка

Опять же, не стоит забывать про меры предосторожности – подставка под вырезаемую часть рабочей поверхности будет совсем не лишней.

После того, как отверстие будет готово, в обязательном порядке нужно выполнить его гидроизоляцию – при попадании воды или даже просто влаги в торец столешницы имеется очень большая вероятность того, что материал, из которого она изготовлена, разбухнет, и столешница испортится. Как правило, торец выреза обрабатывают силиконом. Если вы вырезали отверстие дрелью, то сделать это качественно будет достаточно сложно – придется повозиться.

Герметизируем и уплотняем

Перед установкой необходимо произведите обработку срезов столешницы герметиком из силикона либо нитролаком. Так, вы защитите поверхность столешницы от воды, грязевых пятен, набухания и продлите срок её эксплуатации. Также для установки можно использовать уплотнитель, поскольку он клеится сам и выполняет ту же роль.

Самоклеящийся уплотнитель располагают сверху, края поверхности должны лечь на него. Также для уплотнения вы можете использовать ленту из алюминия, которая, кстати, защищает от температурных колебаний. Если уплотнитель будет высокого качества, то отверстие в столешнице будет служить вам дольше, она не будет нуждаться в ремонте либо замене.

Также монтаж отличается в зависимости от типа панели – бывают газовыми и электрическими, плюс отдельными характеристиками крепления. Детали крепления вы можете закрепить шурупами.

Сегодняшние электрические панели весьма функциональны, при правильном монтаже поверхности они редко выходят из строя, следовательно, продолжительный период они не нуждаются в ремонтных работах. Когда ремонт всё же понадобился, то панель быстро отсоединяется и самостоятельно относится мастеру или же ремонт можно выполнить самостоятельно, благодаря чему вы экономите свои средства на вызов специалиста.

Перед тем как установить варочную панель, положите её на столешницу, переверните и подсоедините провода по схеме. Схему вы можете найти на обратной стороне панели, это делается для вашего удобства. Необходимо учитывать не только её размеры, но толщину

Когда вы устанавливаете и подключает самостоятельно, то проявите внимание. Если неправильно подсоединить провода, то вы не отрегулируете потом конфорки и их величину нагрева. В случае когда для подключения варочной электрической панели имеется специальный щитовой провод, то вам не потребуется ни розетка, ни вилка

Достаточно подсоединить панель к проводу. Подключение индукционной варочной поверхности осуществляется по тому же принципу

В случае когда для подключения варочной электрической панели имеется специальный щитовой провод, то вам не потребуется ни розетка, ни вилка. Достаточно подсоединить панель к проводу. Подключение индукционной варочной поверхности осуществляется по тому же принципу.

При монтаже газовой варочной панели своими руками требуется посмотреть тип крепления. Не забывайте про толщину и размеры варочной панели. Затем её надо установить, выровняв по краю столешницы, а потом закрепить. Как правило, в комплекте идут скобы для крепления, они расположены снизу. Электрический провод включается в розетку.

Для подключения газовой варочной панели своими руками требуется тщательно изучить правила безопасности. Газ перекрывают, после чего подсоединяется варочная панель гибким шлангом к газовой трубе. В гайку в обязательном порядке помещают паронитовую прокладку. После чего включаете газ и конфорки, проверяете соединения шланга, чтобы не было утечек. Для этого нужно намылить все места соединения, если пена не имеет пузырьков, утечек нет, установка произведена правильно. Помимо этого, для проверки применяют газовые анализаторы.

Если делать все правильно, то проблем при установке варочной панели возникнуть не должно. Главное, чтобы вы не спешили и выполняли работу качественно, учитывая все нюансы монтажа.

Обновлено: 20.07.2018

103583

Особенности установки

Монтаж и подключение варочной панели и духовки – дело не сложное, но требующее ответственного подхода. Ведь это приборы с высоким уровнем энергопотребления, выделяющие значительное тепло в процессе работы.

Перед тем, как приступать к установке, учитывают следующее.

Состояние электропроводки

Подключение мощной плиты и духовки к старой электропроводке неизбежно приведет к коротким замыканиям и возникновению неисправностей в работе приборов. Поэтому перед тем, как подключать новую технику, старую проводку меняют.

При замене проводки специалисты рекомендуют разделить контуры освещения и питания. Чем больше энергоемкой техники планируется установить на кухне, тем больше питающих контуров понадобится.

Плиты и духовки потребляют много электроэнергии – от 3,5 до 10 кВт. Потому нормы предусматривают для них выделенные розетки с отдельной линией питания от щита. Если варочную поверхность и духовой шкаф устанавливают независимо, для каждого прибора монтируют отдельную розетку с выделенным подключением к щиту.

После обновления электропроводки приступают к монтажу розетки.

Выбор места

При определении места для розетки выбирают расположение либо рядом с прибором, либо выше него на расстоянии примерно 10 см, либо над полом на уровне ножек.

Удобнее всего поместить розетку справа или слева от духового шкафа или варочной панели.

Монтаж

Различают скрытый и наружный монтаж розетки. Способ размещения выбирают с учетом типа помещения и предпочтений пользователей. При этом учитывают, что в домах из дерева всю электропроводку устанавливают наружно, а электрические приборы оставляют открытыми.

Если дом кирпичный или панельный, используют любой из способов установки. Скрытый монтаж предпочтителен с точки зрения безопасности и эстетичного внешнего вида. Но если штробить стены нет возможности, розетку устанавливают наружно и закрывают провода кабель-каналами.

Выбор вилки и розетки

Средний показатель электропотребления плиты и духовки составляет 7-8 кВт, что соответствует электрическому току в 32-38 А. Поэтому обычная вилка, которой подключают, например, фен, для варочной панели не используется. Для подключения такой мощной техники применяют специальные силовые вилки и розетки.

В продаже есть силовые вилки двух видов: черные (из карболита) и белые (из пластика). Белые более качественные и служат дольше. По конструкции оба вида однотипны и подключаются идентично.

При выборе розетки для варочной поверхности и духового шкафа опираются на характеристики самой техники. Эти приборы бывают как однофазными, так и трехфазными и имеют показатели энергопотребления от 3,5 до 10 кВт.

Установка варочной поверхности Gefest СН 1210

При установке стола, конечно же, необходимо учесть наличие и размеры подводящих газовых и электрических коммуникаций.

Рис. 4. Вид варочной поверхности снизу с электрошнуром и выходом для подключения газового шланга

Что нужно учесть при разметке контура под варочную поверхность Gefest СН 1210

При разметке нужно учесть ( рисунок 5) :

  • минимальное расстояние от края прибора до боковых вертикальных поверхностей справа или слева (стена, мебель) составляет 180 мм
  • минимальное расстояние от края прибора до вертикальной поверхности сзади 40 мм
  • минимальное расстояние от плоскости установки посуды до горизонтальной поверхности сверху 800 мм
  • минимальное расстояние от плоскости установки посуды до вытяжки сверху 700 мм.
Рис. 5. Размер выреза и места крепления кронштейнов
Рис. 6. Размечаем контур выреза, сверлим по углам сквозные отверстия диаметром 10 мм и приступаем к выпиливанию выемки под варочную поверхность

При установке варочной поверхности необходимо обеспечить минимальные воздушные зазоры согласно рисунку 7.

Рис. 7. Минимальные воздушные зазоры

Вырезаем контур для установки варочной поверхности

В процессе выпиливания придерживаем удаляемую часть столешницы снизу, чтобы избежать преждевременное её падение и скол декоративного покрытия. Дополнительных вентиляционных отверстий не требуется.

Рис. 8. Вырез под варочную поверхность готов

Устанавливаем крепежные кронштейны

Размещаем и закрепляем крепежные кронштейны так, чтобы верхняя кромка кронштейна была на одном уровне с поверхностью столешницы.

Чтобы избежать растрескивания столешницы, не заворачивайте саморезы, не просверлив предварительно отверстия диаметром от 2,5 до 3-4 мм.

Рис. 9. Установка крепежных элементов

Кстати, очень простой и удобный способ монтажа варочной поверхности, до этого столкнулись с более «геморройным» способом.

Рис. 10. Крепление варочной поверхности с помощью скоб к боковинам ДСП корпуса для духовки

По краю внутренней стороны стола приклеиваем уплотнение стола для плотного и герметичного прилегания, уплотнение аналогично применяемому для монтажа мойки.

Далее аккуратно вставляем варочную поверхность в проем и закрепляем четырьмя шурупами с шайбами.

Подсоединение газового шланга

Подсоединять газовый шланг должны специалисты, не забывайте об этом!

Для монтажа мы купили сильфонный шланг, диэлектрическую муфту и набор для монтажа.

Рис. 11. Всё, что мы первоначально купили для подсоединения газовой варочной поверхности
Рис. 12. Состав набора для монтажа

Требования по подсоединению газового шланга

При подсоединении должны быть соблюдены следующие требования:

  • шланг должен быть доступен для осмотра по всей длине
  • шланг не должен проходить в зоне высоких температур и касаться защитного кожуха
  • шланг не должен пережиматься, образовывать петли, иметь сильные изгибы и испытывать растягивающие усилия
  • шланг не должен касаться подвижных объектов и предметов с острыми кромками
  • шланг должен иметь длину, достаточную для подключения, обслуживания и соответствовать действующим в вашем регионе ТНПА
  • если шланг имеет повреждения, он должен заменяться целиком, ремонт недопустим.

Проверить герметичность соединений в соответствии с технологическими инструкциями газоснабжающей организации.

Сильфонный газовый шланг

Сильфонный газовый шланг более безопасен и долговечнее резиновых газовых шлангов, есть упоминания о сроках службы до 25 лет.

Производят сильфонные шланги из нержавеющей стали, на концах шланга штуцера с резьбой с паронитовыми прокладками. Шланг легко изгибается, выдерживает давление до 6 атмосфер и температуру от -50 до +200 градусов С.

Но вот незадача, оказалось, что сразу сильфонный шланг нельзя подсоединить к газовой трубе и не установить диэлектрическую муфту, опять же пришлось идти в строительный магазин и купить соединительную муфту. Газовики проверили — всё надежно и утечки газа нет.

Рис. 13. Оказалось невозможно сразу соединить сильфонный шланг с газовой трубой с помощью штуцера, нужна муфта
Рис. 14. Сильфонный шланг подсоединён с использованием соединительной муфты
Рис. 15. Сильфонный газовый шланг через штуцер соединяем с подводом газа к варочной поверхности. Чуть дальше вида пластина с помощью которой варочная поверхность зафиксирована к вырезу в столешнице
Рис. 16. Варочная поверхность установлена
Рис. 17. Газовая труба и сильфонный шланг спрятаны за коробом

Секреты подключения

И вот выбор сделан в пользу газовой духовки и варочной поверхности. Дело остается за малым — подключить устройство к газоснабжению. Специалисты, работающие с газовыми приборами, настоятельно рекомендуют привлекать к монтажу приборов профессионалов. Поскольку, неосторожные, не квалифицированные действия могут запросто привести к плачевным результатам. Если нужно одновременно подключить газовую панель и духовой шкаф, следует использовать две трубки подачи топлива, каждая из которых оснащается индивидуальным краном, позволяющим прекратить подачу в любой момент.

Для подключения оборудования к газоснабжению, используют два типа соединительных элементов:

  • Негибкая трубка из стали или меди.
  • Гибкий шланг.

Подсоединение осуществляется через выход, расположенный близко к духовке. После завершения монтажных работ, необходимо удостовериться, что соединительная труба негде не перегибается, и поступление топлива обеспечивается беспрепятственно.

Чтобы запитать духовой газовый шкаф, помните, что соединительный шланг не может быть более двух метров. При этом, количество соединений должно использоваться по минимуму. Соблюдение этих правил позволит подключить печь газовую качественно и быстро.

Расстояние от газовой трубы до варочной панели. О газовой трубе в кухне

На какой высоте от пола кухни (1300 -1400 )можно проложить газовую трубу к плите или газовой колонке и на какой высоте должен быть установлен отключающий их кран? Можно ли как на фото провести трубу под шкафами?

Разбираем ситуацию на фото: газовый счетчик отсутствует, врезка в стояк выполнена на уровне 1400-1500 мм, что соответствует СНиП 2.04.08-87* «ГАЗОСНАБЖЕНИЕ». Вопросы установки и подключения газовых колонок собраны в документе под названием СП42-01-2002 «Газораспределительные системы» (свод правил).

Газопровод допускается прокладывать на уровне присоединительного штуцера.При этом отключающий кран устанавливается на расстоянии не менее 200 мм сбоку от оборудования(газовой колонки).

Так что подключение колонки к газовому стояку выполнено в соответствии с нормативной документацией: отключающий кран установлен правильно, прокладка газовой трубы соответствует требованиям норм и правил.

Спасибо, а если труба на высоте 1300-1400 от пола и вместо плиты варочная поверность, тоже можно?

Добрый день. Расстояние от пола до трубы при горизонтальной разводке не имеет большого значения , принято делать горизонтальную разводку не ниже 700 мм от пола, это получается как раз под столешницей кухни. В вашем случае имеет значение высота горизонтального газопровода над газовой варочной поверхностью. На каком расстоянии у вас проходит труба над варочной поверхностью?

расстояние до варочной 550 мм, так можно?

А если счетчик разместить над отключающими кранами колонки и варочной как на фото? Насколько влево от этой конструкции со счетчиком надо отодвинуть варочную поверхность?

Свод правил по проектированию и строительству СП 42-101-2003

«Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб» п.6.47,6.49 …..расстояние по горизонтали до газовой плиты определяется до данным завода-изготовителя, указанным в паспорте счетчика. Если в паспорте таких данных нет, то расстояние до плиты — не менее 0.8 м. По вертикали — 1.6 м от пола.

У подавляющего большинства счетчиков в паспортах ничего про расстояние не сказано, значит, действует эта дурацкая норма – п.6.49: — 0,8 м от бытовой газовой плиты и отопительного газоиспользующего оборудования (емкостного и проточного водонагревателя, котла, теплогенератора…

Вот наглядный пример, если в паспорте на счетчик изготовитель не указал свои требования:

а от поперечной (параллельной полу) газовой трубы до газовой варочной поверхности сколько мм можно? 500 можно?

Подскажите, где лучше установить вентиль, который перекрывает газовую плиту? есть вариант встроить его в шкафчик на кухне. Не будет ли это противоречить правилам?

Главное выдержать расстояние от варочной поверхности.

Как правильно установить варочную панель в столешницу

Встроенная электроплита – очень удобное устройство для установки на кухне. Она работает также эффективно, как и стационарная плита, но при этом не занимает так много места. Установить такую панель можно быстро и легко, не прибегая к помощи специалистов. Поверхность можно скомбинировать с духовым шкафом, что сделает готовку еще удобнее.

Перед установкой панели, нужно правильно вырезать отверстие в столешнице. Чтобы облегчить работу по установке, производители указывают необходимые размеры в инструкции к устройству. Предварительная разметка значительно упрощает и ускоряет процесс монтажа.


Перед тем как устанавливать варочную панель, на столешнице необходимо сделать специальную разметку

Этапы установки:

  • На столешнице нужно сделать разметку, которая будет соответствовать габаритам панели.
  • Используя электрический лобзик, необходимо сделать вырез в столешнице. Чтобы начать работу, нужно просверлить небольшое отверстие для лобзика. Срез будет ровным, если пользовать пилочкой для лобзика с мелкими зубчиками.
  • Размеры варочной плиты должны совпадать с вырезанным отверстием. Срезы нужно обработать при помощи герметика или нитролака. Для обработки может быть использована уплотнительная самоклеющаяся лента.

Электрическую столешницу подсоединяют, ориентируясь на схему. Ее можно найти на обратной стороне панели

Важно правильно подсоединить провода, чтобы иметь возможность регулировать включение конфорок и их температуру

Подключение установленной варочной панели

Электрическая панель

Точку подключения электрической варочной панели желательно предусмотреть еще до установки кухонного гарнитура. Розетка должна соответствовать всем требованиям электробезопасности:

  • иметь линию заземления;
  • питающий медный кабель должен иметь сечение не менее 4 кв. мм.

В задней стенке напольного шкафа напротив электророзетки прорезается отверстие такого размера, чтобы рукой можно было легко вставить и вынуть вилку от варочной панели.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

  • трехконтактные;
  • четырехконтактные.

Если на проводе варочной панели установлена вилка, то для подключения достаточно воткнуть ее в розетку. Шнур питания должен быть такой длины, чтобы при подключении прибора не был туго натянут.

Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

  • Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
  • Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

Индукционная панель

Индукционная панель подключается по тем же общим принципам, что и электрическая. Во многих моделях отсутствуют шнуры питания, а установлены лишь клеммы для присоединения внешнего кабеля.

Схема подключения нанесена рядом с клеммной колодкой

Присоединение в этом случае проводится в следующем порядке:

  • Удаляется защитная крышка с задней части прибора.
  • Внешний кабель пропускается сквозь крышку.
  • Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
  • Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Газовая панель

Бытовой газ является источником повышенной опасности, поэтому к кухонному помещению предъявляются особые требования:

  • Наличие вентиляционной вытяжки.
  • Приток воздуха не менее 2 куб.м. в час на каждый киловатт мощности панели.
  • Расстояние до стены – не менее 130 мм.
  • Питающий газовый шланг должен быть размещен таким образом, чтобы не подвергаться излишнему нагреву и обеспечить возможность периодического осмотра проверяющей организацией.

Варочная панель подключается гибким шлангом

Подключение панели проводится сертифицированным специалистом в следующем порядке:

  • На места резьбовых соединений наносится уплотнительная фум-лента.
  • В газовый шланг вставляются паронитовые прокладки.
  • Шланг присоединяется к варочной панели и месту подачи газа.
  • Места соединений проверяются на герметичность при помощи мыльной пены.
  • Шнур электропитания вставляется во влагозащищенную розетку.

Для эксплуатации газовых моделей необходима их приемка обслуживающей организацией, ответственной за эти работы в районе проживания.

Встроить варочную панель в кухонный гарнитур можно собственными силами, проводя работы тщательно в соответствии с представленными рекомендациями.

Встроенная техника давно уже перестала кого-либо удивлять. Мойки, электроплиты, духовки, кондиционеры – словом, спрятать в шкаф или стол можно все, чем оснащена современная квартира

Однако многие владельцы газовых плит порой относятся с осторожностью к самой мысли о том, что этот агрегат может стать частью стола. В нашей статье пойдет речь о том, как встроить газовую плиту в столешницу, когда это можно делать, а когда от подобного шага лучше воздержаться

Два в одном

Для того чтобы сократить количество обращений на заправочные станции и снизить транспортные расходы на доставку газа, можно соединить несколько баллонов в единую систему. Такая связка называется рампой. Как подключить два газовых баллона к плите? Для этого нужно в схему подключения добавить несколько устройств:

  1. Дополнительный баллон.
  2. Штуцер М4 с гайкой для подсоединения шланга.
  3. Вентильный разветвитель М16. Он соединяет воедино 2 газовых шланга, открывает и закрывает подачу газа.
  4. Пропановый редуктор N080. Этот прибор поддерживает постоянную величину давления в системе по мере снижения давления в баллонах.
  5. Штуцер СП 21,8. Он нужен, чтобы соединить шланг с редуктором.
  6. Латунный ниппель Ду9 (3 шт.). Этими деталями шланги соединяются с разветвителем.
  7. Гайка накидная М 16х1,5 (3 шт.) фиксирует золотники.

Подобным образом можно соединить сколько угодно баллонов. Также такие схемы применяют при отоплении домов.

Подготовка к установке

Перед установкой газовой панели следует извлечь ее из упаковки, проверить на наличие механических повреждений. Если все в порядке, можно приступать к установке. Но для начала проверить необходимую документацию. Чтобы установить в своем доме газовую плиту, необходимы следующие документы:

  • паспорт собственника дома или квартиры;
  • справка о прописанных жильцах;
  • свидетельство гос. регистрации;
  • справка о регистрации жилого объекта, свидетельство о собственности;
  • книжка абонента (при ее наличии);
  • квитанции;
  • паспорт счетчика;
  • договор на техобслуживание газового оборудования;
  • техпаспорт на помещение.

Схема газовых труб в многоквартирном доме

Комплект документов необходимо передать в городскую газовую службу, которая подготовит и выдаст новую книжку абонента, контракт на обеспечение газом дома или квартиры. В бланке следует заполнить все пункты, после чего проводится инструктаж по эксплуатации газовых приборов. По окончании этих процедур заключается договор с газовой службой, которая дает разрешение на установку устройства. Далее можно приступать непосредственно к процедуре установки.

Необходимый инструмент

Для самостоятельного демонтажа старой и монтажа новой плиты не потребуется каких-то особенных инструментов. Вот список того, что понадобится:

  • разводные ключи;
  • отвертка;
  • герметик;
  • газовый шланг;
  • газовая обмотка.

Для обеспечения герметичности подключаемого к трубе шланга важно выбрать качественный уплотнитель. Лучше всего подойдут «Локтайт» или «Фум-лента»

Демонтаж старой плитки

Перед установкой новой плиты необходимо отключить и демонтировать старую

Для начала важно перекрыть кран. Его полное закрытие можно проверить, включив конфорку. Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации

Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации

Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации.

Чтобы ручка нового крана не мешала при навинчивании, ее следует снять. Далее следует приготовить уплотнитель и влажную тряпку. Последняя пригодится для закрытия отверстия после снятия старого крана. Перед работами обязательно открыть окно или форточку.

Схема газовой плиты

Когда подготовка завершена, нужно выкрутить старый кран и закрыть трубу влажной тряпкой. Затем следует почистить резьбу после снятого крана, наложить уплотнитель. Далее действовать следует быстро, но аккуратно. Нужно достать тряпку (не стоит бояться того, что газ выходит, именно для этого открывается окно) и навинтить на резьбу с уплотнителем новый кран.

Обязательно стоит проверить качество соединения и уплотнителя. Это можно сделать при помощи пены из мыла. Нанести ее на место соединения, если появляются мыльные пузыри, следует открутить кран и посмотреть плотность нанесения уплотнителя. Если пузыри отсутствуют, работа сделана хорошо. Если в ближайшее время не планируется подключение плиты, на кран нужно поставить ограничитель.

Расположение и установка плиты

Перед установкой плиты к ней следует прикрутить регулировочные ножки, а затем поставить на то место, где она будет стоять. Действовать нужно согласно инструкции по установке газовой плиты и оставить необходимое расстояние от стены.

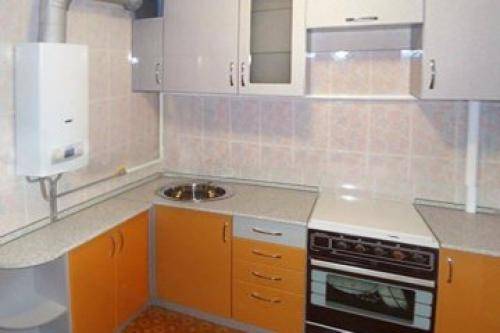

Схема расположения газовой плиты и других устройств на кухне

Плита должна устанавливаться строго горизонтально и устойчиво стоять на всех четырех ножках. Добиться этого можно при помощи строительного уровня и подкручивания регулировочных ножек. Также можно воспользоваться специальными прокладками.

Как выбрать шланг

При самостоятельной установке для подключения газовой плиты можно выбрать шланг из резины. Такой шланг отличается гибкостью и является самым удобным в повседневной эксплуатации: есть возможность свободно перемещать плиту в случае такой необходимости на расстояние до пяти метров.

Благодаря гибкости материала можно не беспокоиться из-за случайного сдвига плиты, так как шланг будет являться амортизатором, который не допустит сильных повреждений, опасных для утечки газа.

Шланг для использования с газовой плитой выпускается с желтой меткой до пяти метров. Этой длины вполне достаточно. Не стоит использовать продукцию неизвестных компаний. Лучше один раз потратиться на сертифицированный товар, который гарантированно прослужит не один год

Стоит также обращать внимание на выход шланга к плите и резьбу, поскольку они бывают разными

Сильфонный шланг

Если следовать нормативным документам, то по правилам шланг должен быть сильфонным. Это означает, что он должен растягиваться в длину, а также иметь защитное покрытие.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
