Установка варочной панели в столешницу: монтаж и врезка, крепление своими руками

Правила установки варочной панели над духовым шкафом

Индукционная варочная панель имеет множество положительных характеристик. Среди них:

Как видите, преимуществ у такого варианта масса. Поэтому совсем неудивительно, что вам также захотелось установить такого рода плиту у себя дома. Как это сделать правильно? Установка варочной панели над духовкой имеет определенную последовательность и правила. Для того, чтобы более подробно разобраться в этом вопросе, стоит рассмотреть все особенности установки панели.

  • Если вы приступили к такому процессу, как установка индукционной варочной панели над духовым шкафом, то должны знать, что он должен быть оснащен принудительной вентиляцией и системой охлаждения;
  • Помните, что крепление должно производиться на идеально ровной поверхности. В противном случае, могут возникнуть деформации, которые нарушат правильную работу варочной плиты.

Порядок установки

Возьмите короткие тупые шурупы и привинтите 4 пружины в отверстия, которые расположены по бокам устройства;
Вставляем варочную панель в кухонный модуль, выравниваем ее и слегка нажимаем на центр – это обеспечит максимально ровную установку;
Если она имеет боковые профиля, то после того, как вы вставите ее в кухонный модуль необходимо вставить 4 крепежных крюка
Обратите внимание на то, чтобы шурупы центровочных пружин оставались доступными.

Важно!
При установке варочной панели над духовым шкафом, электрическое подключение и встраивание самого шкафадолжно производиться отдельно
Этогонеобходимо придерживаться исходя из правил Техники безопасности при работе с электричеством. Важно!
При установке варочной панели над духовым шкафом, электрическое подключение и встраивание самого шкафадолжно производиться отдельно

Этогонеобходимо придерживаться исходя из правил Техники безопасности при работе с электричеством

Важно!
При установке варочной панели над духовым шкафом, электрическое подключение и встраивание самого шкафадолжно производиться отдельно. Этогонеобходимо придерживаться исходя из правил Техники безопасности при работе с электричеством

Перед тем, как подсоединять электрику необходимо проверить:

  • состояние розетки: она должна быть заземлена и соответствовать всем техническим нормам и стандартам;
  • соответствует лирозетка необходимому напряжению при подключении;
  • соответствует ли розетка штепсельной вилке.

Помните, что установка варочной панели в столешницу своими руками или установка панели над духовым шкафом, требует от вас предельной внимательности. Вы непременно должны учитывать большое количество требований, которые помогут вам грамотно, быстро и качественно установить ее. Руководствуясь вышеописаннымиинструкциями, вам не нужно будет привлекать специалистов для проведения этой операции.

До того, как будет осуществлено подключение, стоит тщательно проверить напряжение и частоту тока в розетке и соответствию всем установленным нормам для проведения безопасной самостоятельной установки панели.

Заключительный этап

Вы, конечно, осмотрели панель, когда ее покупали. Не поленитесь и сделайте это еще раз. На ней не должно быть механических повреждений. Если вы их не обнаружите и при втором осмотре, смело действуйте дальше:

  1. Перекройте подачу газа.
  2. Поставьте панель в выемку.
  3. Подсоедините шланг к газопроводу – для этого вы и готовили разводные ключи.
  4. Место соединения обмотайте газовой обмоткой – это нужно, чтобы избежать утечек.
  5. Второй конец шланга подключите к плите.
  6. Включите подачу газа.
  7. Проверьте, нет ли утечек.
  8. Проверьте конфорки.

Чтобы проверить соединение на предмет утечек, сделайте концентрированный мыльный раствор и нанесите его на оба сомнительных участка – где шланг соединяется с магистралью и где он входит в плиту. Если пена не движется, вы все сделали правильно, и плитой теперь можно пользоваться.

Подключение к сети

По завершении процесса монтажа можно перейти к подключению электрической части. Чаще всего варочные поверхности поставляются в однофазном варианте, но могут быть и трехфазные, что будет полезно, если три фазы приходят в дом или квартиру. Обычно варочная поверхность имеет встроенный кабель питания. Но если его нет, то потребуется купить его отдельно. Для подключения потребуется провод с маркировкой ПВС 3×4. Каждая жила этого кабеля рассчитана на номинальную постоянную нагрузку в 8 кВт.

Это необходимо для небольшого запаса, что исключит перегревание проводника. Провода зачищаются с двух сторон. С одной монтируется вилка, которая по силе тока должна соответствовать тому, который указан для варочной поверхности. Если этого не соблюсти, тогда она может просто расплавиться. Провод немонолитный, поэтому потребуется обжать жилы наконечниками. Возле клеммника, где будет осуществляться подключение к варочной поверхности обычно наносится разметка.

Латинской буквой L обозначается кабель, по которому приходит фаза, буква N обозначает ноль, может быть и третья буква E, которая обозначает место подключения провода заземления. Чаще всего вместо третьей буквы наносится рисунок, который обозначает заземление

Каждую жилу, которая обжата наконечником важно прочно зафиксировать болтом. От качества контакта будет зависеть срок службы. Если под варочной поверхностью будет производиться установка духового шкафа, тогда для него обязательно необходимо предусмотреть отдельную розетку

Общая мощность потребления поверхности и шкафа в два раза выше допустимой для однофазной розетки

Если под варочной поверхностью будет производиться установка духового шкафа, тогда для него обязательно необходимо предусмотреть отдельную розетку. Общая мощность потребления поверхности и шкафа в два раза выше допустимой для однофазной розетки.

Правильная установка: этапы

Электрическая панель

Модели с электроподжигом из стеклокерамики радуют удобством. Если сборка хорошая, то изделие не потребует ремонта еще долго. Однако при поломке поверхности отсоединение будет максимально простым. Электроварочную вполне можно снять самостоятельно и отвезти в ремонт.

Приступим к встраиванию. Общий алгоритм:

  • Поставьте электрическую панель на столешницу, переверните и, согласно схеме, подсоедините. Для удобства производители размещают инструкцию на обратной стороне изделия. Подключение требует внимательности — в случае ошибки управление конфорками и температурой нагрева будет невозможным.
  • После этого можно перевернуть панель и монтировать ее в отверстие. Проверьте исправность включения и нагрева. Панель полностью готова к работе.

Процесс установки самостоятельно не является сложным. В особенности для тех, кто когда-либо делал ремонт или выполнял строительные работы. Подробній алгоритм:

  1. Определите размеры. Перед установкой необходимо изучить инструкцию. В ней есть схематическое изображение, где указаны размеры установки и как правильно установить панель. Это ускоряет процесс и минимизирует возможные ошибки при замерах и монтаже.
  2. Замеры можно произвести самостоятельно. Для этого нужно повернуть панель обратной стороной и, используя рулетку, измерить необходимые параметры. Будьте внимательны: глубина установки обуславливается местом монтажа.
  3. Определитесь с отступами. В инструкции указаны минимальные отступы от краев столешницы, поэтому не рекомендуем делать их меньше. Это может стать причиной повреждения края и необходимости его ремонта. Можно только увеличивать размер.
  4. Сделайте разметку на столешнице на базе замеров варочной плиты. Чтобы монтаж был точным и простым, обеспечьте стойкость разметки. Если нарисовать ее мелом, линии будут стираться, а это будет создавать неудобства во время установки. Рекомендуем приклеить полоски бумажного скотча, а уже на него нанести разметку.
  5. Сделайте вырез. На этом этапе нужно просверлить отверстие на месте, где будет начинаться вырез. С помощью электрического лобзика вырежьте по контуру верхнюю часть столешницы. Для ровного среза, используйте острую пилку, предусматривающую мелкие зубья. В идеале рекомендуется применять ручной фрезер, а закругление углов реализовать фрезой. При этом срезы нужно шлифовать. После проделанной процедуры образуются опилки, которые лучше сразу собрать пылесосом.
  6. Примерьте варочную поверхность. Проверьте правильность выреза и примерьте панель. Это позволит убедиться в том, что можно приступать к следующим этапам.

Шаг 1 — Размечаем на столешнице место, где будет находиться варочная панель

Пропиливание отверстия

Для монтажа понадобятся электродрель и электролобзик. Если их нет, то придется приобрести либо взять в аренду, поскольку без них не обойтись.

ВАЖНО! Структура стеклокерамической поверхности довольно хрупкая, поэтому при установке нужно быть максимально аккуратным и внимательным, а также объективно оценить, стоит ли делать монтаж самостоятельно или лучше отдать дело в руки опытных мастеров. Если все-таки решились сделать все своими руками, тогда двигаемся дальше

Покупая варочную панель, будет удобно параллельно делать индивидуальный заказ на изготовление мебели. Можно просто сообщить мебельщикам замеры устройства и они сделают вырез сами. Это самый простой и удобный способ установки (тогда можно сразу переходить к пункту уплотнения/герметизации).

Шаг 2 — Вырезаем отверстие в столешнице Шаг 4 — Размещаем панель на отверстие

Уплотнение и правильная герметизация

Чтобы продлить эксплуатационный период столешницы и защитить ее от преждевременного износа, необходимо использовать силиконовый герметик или нитролак. Такая обработка предотвращает попадание влаги и грязи. Также для этих целей прекрасно подойдет самоклеящийся уплотнитель (уплотнительная лента).

Наклеивается он сверху таким образом, чтобы края встроенной модели ложились на него. Алюминиевая лента — одна из альтернатив герметизации и уплотнения. Это лучший вариант, так как он защищает столешницу от температурных перепадов. Благодаря качественному уплотнителю изделие прослужит долгие годы без ремонта.

Шаг 7 — Подключаем варочную панель к газовой трубе. В зависимости от типа встраиваемой панели, меняется способ подсоединения

Описание и особенности плит

Варочные панели стали настоящим прорывом в мире кухонного оборудования. Они имеют привлекательный внешний вид и легко вписываются в любой интерьер. Их использование ничем не отличается от стандартной бытовой техники, разве что места она занимает значительно меньше.

Варочная панель стала настоящим конкурентом традиционной плиты

Установить данное оборудование самостоятельно в столешницу не так сложно, поэтому справится с этим каждый. Главное — иметь желание и наличие необходимого электроинструмента. Таким образом, вы не только сделаете работу сами, но и сэкономите бюджет, который пришлось бы потратить на оплату работников для монтажа. При этом подобный вариант отлично впишется в современный дизайн кухни.

На что обратить внимание: крепление варочной панели к столешнице

Процесс установки варочной панели прост, но требует тщательно предварительной подготовки. Первым делом нудно правильно подобрать варочную панель, проверить ее паспортные данные, подготовить инструменты и определиться с установочным местом. Установка варочной газовой и электрической поверхности практически не отличается.

Следует заметить, что для установки электрической панели понадобится еще и установка электрической розетки. Для газовой панели необходимо позаботиться о проведении газовой коммуникации. Встраиваемую панель необходимо установить так, чтобы между ней и столешницей максимальный зазор составлял 1-2 мм.

Особое внимание при установке варочной панели нужно будет уделить ее креплению к столешнице

На что обратить внимание:

  • Правильно измерить габариты панели и перенести их на вырез в столешнице.
  • Вырезать в столешнице необходимый сегмент, для того чтобы выполнить монтаж правильно.
  • Обработать столешницу специальными материалами, которые защитят ее от воздействия внешних негативных факторов.
  • Утопить панель в вырезе.

Важно помнить о том, что врезная панель не должна входить в зазор с усилием. При наличии люфта расположение столешницы нужно выровнять, ориентируясь на передний край

Крепеж уплотнителя по всей поверхности столешницы позволит избежать загрязнения панели.

Что советуют эксперты при подключении варочных панелей?

  1. Пленку с уплотнителя нужно обрывать постепенно;
  2. Оборудование примеряют в нишу до тех пор, пока оно не ляжет ровно и красиво;
  3. Чем меньше щелей, тем безопаснее использовать панель;
  4. Перед началом встройки плиту нужно подключить к электросети по комплектной схеме;
  5. Зазоры на фронтальной части можно замаскировать силиконом;
  6. Под панелью можно поставить ящики и метабоксы, поэтому отступы нужно делать так, чтобы они не касались устройства;
  7. Двухконфорочные модели устанавливают вдоль столешницы, если они соответствуют габаритам короба;
  8. Минимальная глубина встройки указывается в паспорте оборудования;
  9. Подошву лобзика нужно располагать под прямым углом — так поверхность столешницы не царапается;
  10. Устанавливать варочную поверхность нужно только после сборки кухни, чтобы не деформировать стол;
  11. Герметиком нужно пройтись абсолютно по всем торцевым спилам — это спасет материал от расслоения.

источник

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать

Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:

  • количество жил;
  • толщина.

Варианты выбора кабеля для подключения варочной поверхности

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора. Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам. Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм²

При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода. Оба эти варианта подходят для подключения варочного устройства

Оба эти варианта подходят для подключения варочного устройства.

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени. Существует несколько типов проводов, которые больше всего подходят для подключения варочной панели и духового шкафа. Как правило, все они характеризуются повышенной безопасностью. Наиболее широкое распространение на отечественном рынке получили следующие марки:

  • NYM;
  • ВВГНГ;
  • ВВГНГ-LS.

Опытные специалисты рекомендуют использовать провода мягкого типа. Это довольно просто объяснить, поскольку такие кабели являются менее восприимчивыми к нагреву, нежели жесткие аналоги. Кроме этого, они более гибкие, что значительно упрощает их монтаж.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени

Делаем замеры

Чтобы врезать варочную поверхность, сначала узнают размеры и наносят разметку на рабочую поверхность столешницы. Часто габариты указывают в технической документации, если их там нет, придется сделать замеры самостоятельно.

Прибор переворачивают на стол, по внутренним краям замеряют его ширину и длину. Измеряют размеры выступа панели, чтобы в дальнейшем ее закрепить. Эти показатели карандашом отмечают на рабочей поверхности. После того, как будет найден центр отрезков, делают разметку. Проверяют зазоры, для выступа длиной 15 мм отступают 10 мм. Для установки варочной панели в столешницу отступ должен быть 5 мм.

Можно просто карандашом обвести технику непосредственно на столешнице. Но тогда есть опасность, что прямоугольник получится неправильным.

Расчеты делают по порядку:

  • На основании размеров из инструкции выполняют разметку тумбы, вычерчивая прямоугольник.
  • При помощи рулетки находят центр. На столешнице рисуют крестик так, чтобы 1 линия соотносилась с лицевым краем рабочей поверхности, другая была ей перпендикулярна.
  • Если столешница темная, наклеивают малярный скотч, потом делают разметку маркером.
  • С варочной плиты снимают мерки, должен быть запас в 1-2 мм.
  • Строго вычерчивают 4 линии.

Линейкой или уровнем обязательно проверяют ровно ли получилась фигура. В конце советуют обвести прямоугольник маркером. Лишнюю разметку стирают, иначе, при вырезании отверстия, можно ошибиться. Если в правильности самостоятельного выполнения замеров есть сомнения, лучше сделать макет из картона. Дальше пользоваться им.

Вырезать отверстие в столешнице можно с помощью пилы или лобзика

Правила размещения варочной панели. Устанавливаем варочную панель: полное практическое руководство

Здравствуйте дорогие друзья!

В этой статье, мы с вами будем говорит о кухонной технике, и о том, как она встраивается в кухонный гарнитур.

Если, лет десять назад, из десяти установленных кухонных гарнитуров, максимум, половина из них содержала в своем составе варочную поверхность (остальные были с независимой газовой плитой), то теперь – почти в ста процентах гарнитуров, планируется ее установка.

Итак, этот процесс можно описать в определенной последовательности.

Для начала, нужно взять паспорт на эту технику, и посмотреть, каких размеров должен быть вырезан проем. Даже, если вдруг, по каким-то причинам, паспорта не окажется рядом, всегда можно замерять рулеткой ту часть панели, которая должна быть врезана в столешницу .

Затем, нужно сделать следующие действия:

  • Подогнать столешницу, и сделать на ней разметку
  • Перенести размеры врезаемой панели на столешницу

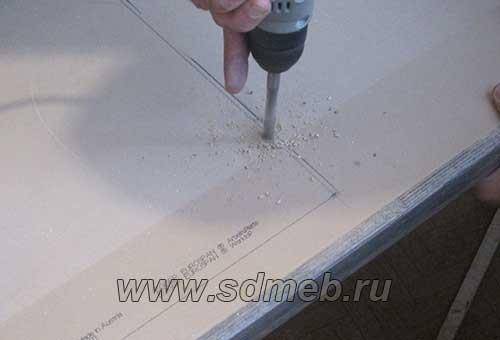

  • Сделать, минимум, по одному отверстию (диаметром 8-10 миллиметров) возле каждой стороны вырезаемой ниши
  • Вырезать саму нишу
  • Обработать внутреннюю часть вырезанной ниши силиконом
  • Установить столешницу на нижнюю базу кухонного гарнитура
  • Наклеить на внутреннюю часть встраиваемой панели липкую ленту (или, наклеить на столешницу пластилин ).
  • Нанести на столешницу силикон
  • Вставить варочную панель в вырезанную нишу
  • Закрепить ее специальными креплениями

А теперь, подробнее по каждому пункту:

Итак, с самого начала, нужно положить столешку на нижнюю базу кухни, для того, чтобы в случае неровности стен, подрезать ее в нужных местах, и при необходимости, сделать отверстия под всевозможные газовые трубы. Одним словом, подготовить столешницу к установке на низ кухни.

После этого, изнутри короба, в который варочная будет встраиваться, нужно сделать разметку (просто, провести карандашом по внутренним его граням для того, чтобы выделить его внутреннюю часть для дальнейшей разметки под вырезку).

После этого, столешку нужно положить на лицевую сторону (низом вверх), и место, которое мы разметили, разметить по размерам под врезку (разметить по размерам, которые должны быть в паспорте к панели, либо, которые можно замерять вручную).

Теперь, для того, чтобы по разметки вырезать требуемую нишу, нужно возле каждого предполагаемого реза (с внутренней его стороны), сделать отверстия для того, чтобы можно было бы в него вставить пилку электролобзика.

Вырезаем саму нишу. При вырезке, нужно быть аккуратным.

Когда все грани уже почти вырезаны, саму вырезаемую часть столешницы нужно либо поддерживать снизу, либо приклеить липкой лентой к столешнице, так как она, под своим весом может отколоться, вырвав с лицевой части столешницы пластик (и, таким образом, испортив всю столешницу).

Теперь, внутреннюю часть самого выреза, нужно обработать силиконом (один из барьеров для защиты от попадания влаги).

Когда это все сделано, нужно опять установить столешку на нижнюю базу кухни (к этому моменту, разумеется, в нее уже должна быть врезана мойка, если она, конечно, предусмотрена), и закрепить, хотя, закрепить ее можно и после того, как установить варочную.

Дальше, нужно наклеить на внутреннюю часть встраиваемой панели, специальную липкую ленту, служащую так же, гидробарьером.

В некоторых моделях, такой липкой ленты нет, а есть специальных пластилин, нарезанный определенными полосками. В таком случае, этот пластилин клеится на столешницу прямо возле выреза, а когда варочная поверхность вставиться в сам вырез, она отсечет часть этого пластилина, которую можно просто подрезать ножом и убрать.

Но, в нашем случае (с липкой лентой), вместо пластилина, на столешницу нанесем силикон.

После того, как силикон нанесен, нужно вставить варочную панель в подготовленную для нее нишу, и закрепить к столешнице специальным крепежом.

Когда она установлена, я еще раз аккуратно промазываю ее с внешней стороны силиконом (крепеж не идеален, и в некоторых местах, панель может плохо прижаться к столешнице), который застыв, образует очередной гидробарьер (чем таких гидробарьеров больше – тем лучше).

Вот такой, довольно простой алгоритм установки рассматриваемой нами техники в столешницу.

Да, вы не забыли о том, что корпусная планка в коробе , в данном случае, должна располагаться посредине короба, и быть смещенной на 10 миллиметров вниз (для гарантии того, что варочная нормально «станет» в столешницу (особенно, это касается столешниц, толщиной 28 миллиметров)).

А покупать, как известно, лучше дешевле.

Установка газовой варочной панели. Подготовка посадочного отверстия

Установка варочной панели не представляет никаких трудностей. Ниже подробно прописаны все шаги для правильного монтажа.

Установка варочной панели не представляет никаких трудностей.

Разметка столешницы

Разметка – самый важный шаг при подготовке к врезке варочной панели. Малейшая ошибка может испортить внешний вид кухни, а в худшем случае — привести к необходимости приобретения новой столешницы.

Разметка – самый важный шаг при подготовке к врезке варочной панели.

Самые простые способы разметки.

  • Положить на поверхность панель и обвести границы карандашом. Самый легкий и точный метод.
  • Тщательно измерить размеры плиты и перенести на предполагаемое место размещения.

Совет: Маркер при обводке использовать не рекомендуется, поскольку если останутся видимые следы, то удалить с поверхности столешницы будет крайне сложно.

Прорезание посадочного отверстия

Для вырезки отверстия используется либо фрезерная машинка, либо электрический лобзик. Сначала следует сделать маленькие отверстия по углам нарисованной схемы и тонкой пилкой пройтись по линиям нарисованной фигуры. После того, как посадочное отверстие вырезано, необходимо вставить варочную панель и проверить, нет ли каких-либо неточностей.

Для вырезки отверстия используется либо фрезерная машинка, либо электрический лобзик.

Совет. Для более ровного края рекомендуется использовать лобзик с маленькими зубчиками.

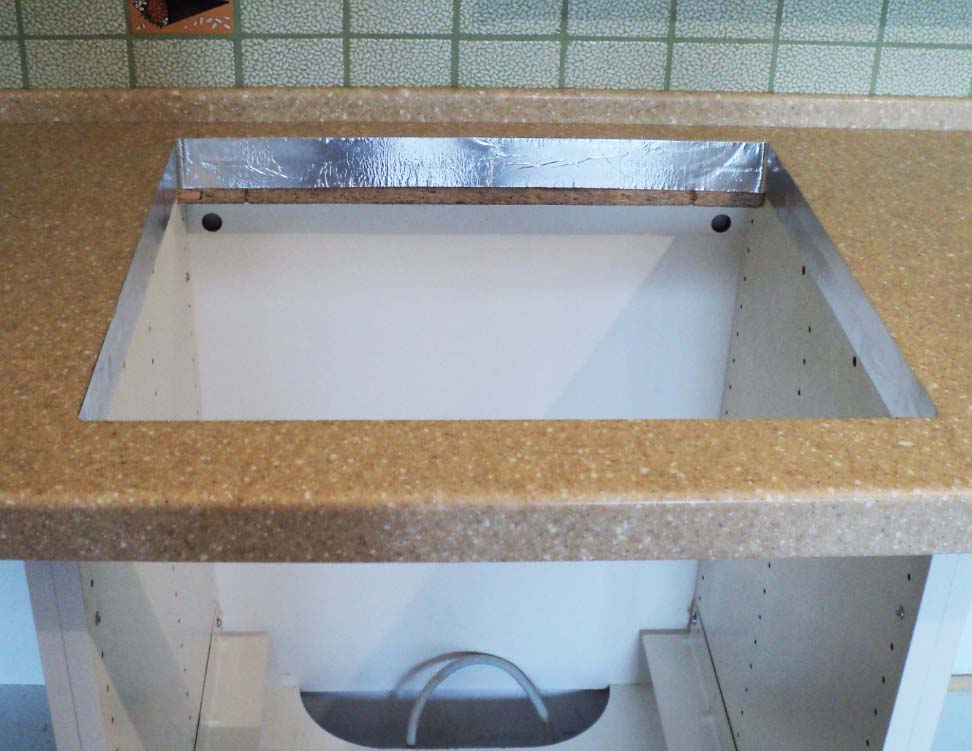

Герметизация посадочного отверстия

Обязательным условием перед установкой варочной плиты выступает герметизация срезов. Это необходимо для того, чтобы сохранить столешницу целой. Потому что, если на материал попадет вода, то столешница разбухнет и может начать плесневеть. Это напрямую повлияет на варочную поверхность.

Обязательным условием перед установкой варочной плиты выступает герметизация срезов.

Герметизацию проводят с помощью специального герметика или нитроцеллюлозного лака. Средство следует нанести тонким слоем на внутренние спилы. На верхнюю часть герметик наносить не нужно, поскольку эта часть будет уплотнена специальной прокладкой, которая идет в комплекте с плитой.

Герметизацию проводят с помощью специального герметика или нитроцеллюлозного лака.

Такая защитная лента клеится на фронтальную часть среза. Защитную пленку, нанесенную по всей длине, сразу снимать не нужно. Ленту следует наклеить по периметру без единого разреза. На углах она клеится с поворотом. Концы ленты соединяются тщательно без наложения или появления между ними зазора.

Такая защитная лента клеится на фронтальную часть среза.

Крепление панели

Установка варочной поверхности должна проходить с максимальной точностью и внимательностью к деталям. После того, как есть отверстие и проведена герметизация, необходимо вставить панель и отрегулировать ее так, чтобы передняя часть была параллельна столешнице.

Установка варочной поверхности должна проходить с максимальной точностью и внимательностью к деталям.

Далее со внутренней стороны шкафа следует закрепить плиту с помощью специальных пластин, которые идут в комплекте.Самое главное – монтаж необходимо выполнять тщательно, чтобы между поверхностью столешницы и варочным оборудованием не было никакого расстояния.

Далее со внутренней стороны шкафа следует закрепить плиту с помощью специальных пластин, которые идут в комплекте.

Подключение установленной варочной панели

Электрическая панель

Точку подключения электрической варочной панели желательно предусмотреть еще до установки кухонного гарнитура. Розетка должна соответствовать всем требованиям электробезопасности:

  • иметь линию заземления;
  • питающий медный кабель должен иметь сечение не менее 4 кв. мм.

В задней стенке напольного шкафа напротив электророзетки прорезается отверстие такого размера, чтобы рукой можно было легко вставить и вынуть вилку от варочной панели.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

  • трехконтактные;
  • четырехконтактные.

Если на проводе варочной панели установлена вилка, то для подключения достаточно воткнуть ее в розетку. Шнур питания должен быть такой длины, чтобы при подключении прибора не был туго натянут.


Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

  • Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
  • Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

Индукционная панель

Индукционная панель подключается по тем же общим принципам, что и электрическая. Во многих моделях отсутствуют шнуры питания, а установлены лишь клеммы для присоединения внешнего кабеля.


Схема подключения нанесена рядом с клеммной колодкой

Присоединение в этом случае проводится в следующем порядке:

  • Удаляется защитная крышка с задней части прибора.
  • Внешний кабель пропускается сквозь крышку.
  • Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
  • Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Подключение установленной варочной панели

Электрическая панель

Точку подключения электрической варочной панели желательно предусмотреть еще до установки кухонного гарнитура. Розетка должна соответствовать всем требованиям электробезопасности:

  • иметь линию заземления;
  • питающий медный кабель должен иметь сечение не менее 4 кв. мм.

В задней стенке напольного шкафа напротив электророзетки прорезается отверстие такого размера, чтобы рукой можно было легко вставить и вынуть вилку от варочной панели.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

  • трехконтактные;
  • четырехконтактные.

Если на проводе варочной панели установлена вилка, то для подключения достаточно воткнуть ее в розетку. Шнур питания должен быть такой длины, чтобы при подключении прибора не был туго натянут.

Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

  • Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
  • Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

Индукционная панель

Индукционная панель подключается по тем же общим принципам, что и электрическая. Во многих моделях отсутствуют шнуры питания, а установлены лишь клеммы для присоединения внешнего кабеля.

Схема подключения нанесена рядом с клеммной колодкой

Присоединение в этом случае проводится в следующем порядке:

  • Удаляется защитная крышка с задней части прибора.
  • Внешний кабель пропускается сквозь крышку.
  • Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
  • Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Газовая панель

Бытовой газ является источником повышенной опасности, поэтому к кухонному помещению предъявляются особые требования:

  • Наличие вентиляционной вытяжки.
  • Приток воздуха не менее 2 куб.м. в час на каждый киловатт мощности панели.
  • Расстояние до стены – не менее 130 мм.
  • Питающий газовый шланг должен быть размещен таким образом, чтобы не подвергаться излишнему нагреву и обеспечить возможность периодического осмотра проверяющей организацией.

Варочная панель подключается гибким шлангом

Подключение панели проводится сертифицированным специалистом в следующем порядке:

  • На места резьбовых соединений наносится уплотнительная фум-лента.
  • В газовый шланг вставляются паронитовые прокладки.
  • Шланг присоединяется к варочной панели и месту подачи газа.
  • Места соединений проверяются на герметичность при помощи мыльной пены.
  • Шнур электропитания вставляется во влагозащищенную розетку.

Для эксплуатации газовых моделей необходима их приемка обслуживающей организацией, ответственной за эти работы в районе проживания.

Встроить варочную панель в кухонный гарнитур можно собственными силами, проводя работы тщательно в соответствии с представленными рекомендациями.

Встроенная техника давно уже перестала кого-либо удивлять. Мойки, электроплиты, духовки, кондиционеры – словом, спрятать в шкаф или стол можно все, чем оснащена современная квартира

Однако многие владельцы газовых плит порой относятся с осторожностью к самой мысли о том, что этот агрегат может стать частью стола. В нашей статье пойдет речь о том, как встроить газовую плиту в столешницу, когда это можно делать, а когда от подобного шага лучше воздержаться

Как правильно вырезать столешницу под варочную панель

Варочные панели современных производителей — это функционально завершенная техника, которую можно использовать самостоятельно. Но во многих гарнитурах есть специальные ниши для встройки плиты. Правильная установка новой варочной панели в уже готовую столешницу обеспечит качество ее подключения и функциональность.

Установка варочной панели: инструкция

Производители выпускают панели, работающие от электрического или газового энергоносителя. От типа устройства зависят особенности монтажа. Но существуют и общие требования к процессу:

  • безопасная установка готовой варочной кухонной панели должна происходить только при наличии вентиляции или вытяжки;
  • допускается использовать поверхности для варки с жаропрочностью не менее 100 градусов и толщиной от 25 мм;
  • при монтаже между секциями гарнитура требуется соблюсти расстояние от стенок до плиты не менее 1 см;
  • варочная панель не должна быть ближе 5 см к несущей стене комнаты;
  • между стенкой и техникой располагают теплоизоляцию;
  • плиту располагают только на толстой столешнице — от 38 мм.

Совет! Если нельзя провести вытяжку, поставьте на подоконнике очень мощный вентилятор.

Пропиливание отверстия

Прежде чем встроить газовую плиту в столешницу, нужно сделать отверстие. Данный процесс не составляет особого труда.

Для того чтобы установить своими руками в столешницу поверхность, следует, прежде всего, знать ее размеры. Как правило, они указаны в инструкции, поэтому ничего не нужно выдумывать. Также замеры можно сделать самостоятельно

Для этого необходимо перевернуть панель и при помощи рулетки определить ее длину и ширину по внутренним краям.
При работе обратите свое внимание на то, что в инструкции даны значения минимальных отступов от края столешницы. Изменять их можно только в большую сторону, поскольку слишком узкий край может через некоторое время обломиться.
Теперь согласно габаритам газовой плиты нужно сделать на столешнице разметку, используя для этого рулетку, карандаш и угольник

Нужно обязательно следить за тем, чтобы все линии были параллельными, а углы прямыми. В данное место будет встраиваться панель.
Просверливаем отверстие, откуда будет начинаться вырез. Он делается при помощи электрического лобзика. Для получения ровного среза рекомендуется воспользоваться пилкой с мелкими острыми зубьями. В противном случае может раскрошиться край среза. Если нет пилки, можно использовать для работы ручной фрезер, закруглять углы радиусной фрезой, а срезы же шлифовать.
Опилки, образовавшиеся во время работы, можно легко собрать пылесосом.

После того как отверстие будет готово, необходимо примерить варочную поверхность, чтобы убедиться, что все было выполнено точно и правильно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
