Как проверить индикаторную отвёртку: основные методы проверки

Как пользоваться индикаторной отверткой

Кроме вариантов для работы с бытовыми электросетями, существуют индикаторные отвертки для использования в автомобиле.

Они рассчитаны на поиск неисправностей проводки в сетях постоянного тока от 6В до 24В, а также для определения полярности проводов.

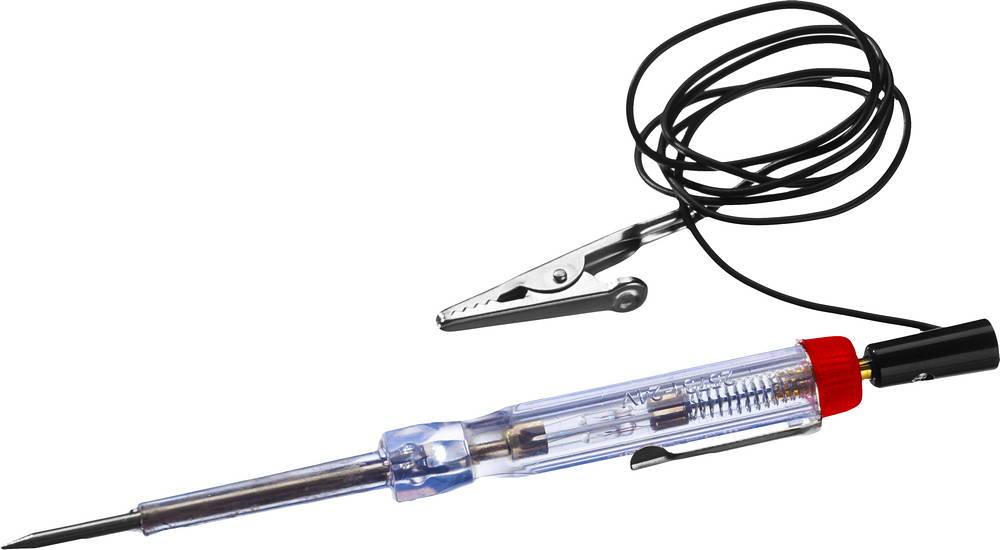

Вместо контакта на рукоятке, из ее торца выходит провод с зажимом (крокодилом).

Чтобы найти все плюсовые провода в авто, необходимо подключить клеммы аккумулятора.

Зафиксировав зажим отвертки на корпусе машины, поочередно прощупать все необходимые провода.

Сигнал индикатора свидетельствует о плюсе.

Подобным образом осуществляется поиск минусовых клемм, с разницей в том, что крокодил при использовании автомобильных тестеров подключается к плюсовой клемме аккумулятора или плюсовому проводу.

На корпусе прибора имеется переключатель вольтажа (как правило, 6В, 12В и 24В).

Его необходимо установить в положение, соответствующее напряжению сети автомобиля.

Поиск фазы и нуля

Что же касается бытовой сети, поиск фазы и ноля заключается в простой поочередной проверке проводов прикосновением жала отвертки к их токонесущим частям.

Если индикатор горит – это фаза.

Следовательно, второй провод является нулевым.

Происходит такое, когда оборван нулевой провод.

Если на одном из проводников свечение заметно слабее – это свидетельствует о возникновении “наведенного” напряжения от фазы.

Как правило, случается это при плохом заземлении нуля.

Определение утечки

При возникновении пробоя на корпус электроприбора происходит утечка тока.

Определить ее можно, прикоснувшись жалом пробника к контакту заземления розетки.

Если индикатор засветился – есть утечка.

В поиске причины поможет метод исключения.

Все электрические приборы отключаются от сети, а затем поочередно включаются.

Каждый раз проверяется утечка описанным способом.

Ищем обрыв провода

Если на входе в дом или квартиру ток есть, а в розетках комнат нет, это свидетельствует об обрыве контакта.

Место повреждения проводника приблизительно позволяет найти отвертка-индикатор.

Для этого жало проводится по месту укладки провода, замурованного в стену.

На обрыве индикатор престанет гореть.

Чтобы проверить целую линию проводки, нужно взять индикатор с батарейкой.

Дом необходимо обесточить, взять оголенный провод в одну руку, а жалом отвертки провести по жиле.

Индикатор перестанет гореть на обрыве.

Проверяем удлинитель

Чтобы проверить работоспособность обыкновенного бытового удлинителя, нужно, вставить тестер в одно из его отверстий, а потом в другое.

Если в одном есть ток, а в другом нет, то все работает правильно.

Второй вариант проверки чуть сложнее и для него, нужно обесточить удлинитель.

Затем кусочком проволоки замыкаются контакты одной из розеток.

Пальцами берется один электрод вилки, а ко второму нужно прикоснуться отверткой.

Индикатор загорелся – удлинитель исправен.

Дополнительные возможности применения индикатора

Кроме поиска фазы в электросети, индикаторные отвертки обладают и неочевидными функциями.

Проверка исправности ламп накаливания

Этим способом можно проверять обыкновенные лампы накаливания прямо в магазине.

Нужно взять в руку индикаторную отвертку, пальцем коснуться контакту на рукояти, а жалом дотронуться до центрального контакта лампы.

Второй рукой взять лампу за металлический цоколь. Лампа будет исправна, если индикатор загорится.

Проверка нагревательного ТЭНа

Проверить нагревательный ТЭН на исправность, не вытаскивая его из нагревательного прибора, имея под рукой индикаторную отвертку, очень просто.

Нужно палец положить на ее торцевой контакт, жалом коснуться одного из контактов ТЭНа, а второй рукой дотронуться до другого контакта.

Индикатор загорелся – ТЭН исправен.

Определение правильного положения выключателя

При монтировании выключателей, для удобства их устанавливают таким образом, чтобы в положении “вверх” они замыкали цепь, а в положении “вниз” размыкали.

Пробник позволяет до монтажа определить, какое положение за что отвечает.

Жалом отвертки с пальцем на торцевом контакте нужно дотронуться до одной из клемм выключателя, а скрепкой в другой руке – ко второй клемме.

Индикатор горит только во включенном состоянии.

Проверка напряжения на изолированном проводе

Иногда случается так, что при ремонте под слоем старой штукатурки находится неизвестный провод.

Перекусывать его можно только в том случае, если он обесточен.

На помощь опять приходит отвертка с индикатором.

Инструмент берется рукой за жало, а торцевой контакт прислоняется к проводу.

Свечение индикатора сигнализирует о наличии тока в проводнике.

«Контролька»: несложный самодельный пробник электрика

При наличии в арсенале индикаторной отвертки действия по ее применению понятны. А если таковой под рукой нет и по некоторым причинам в ближайшее время быть не может? В таких ситуациях на помощь придут знания и смекалка. Велосипед изобретать не понадобится, так как простейший самодельный прибор для определения наличия напряжения уже существует – это контролька. Так назвали его профессиональные электрики.

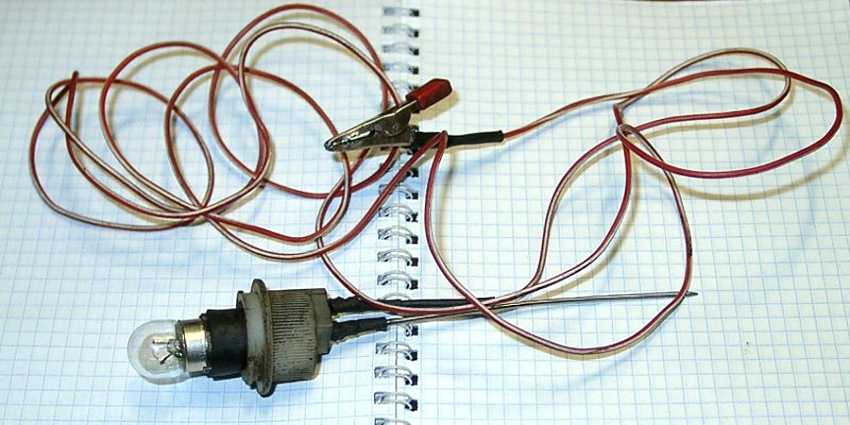

«Контролька» состоит из лампочки и двух проводков.

Состоит устройство из лампочки, вкрученной в патрон, и двух проводков, выполняющих функцию щупов. Как работает индикаторная отвертка-лампочка? Просто и довольно эффективно. Проводами необходимо коснуться элементов, в которых следует проверить присутствие напряжения. По степени яркости свечения лампы можно определить не только наличие напряжения, но и соответствие его норме.

Такой самодельный прибор позволяет проверить сразу три фазы. Для этого используются две последовательно соединенные контрольки: если два провода имеют одну фазу – лампочки не загорятся.

Этот самостоятельно изготовленный прибор не будет функционировать, если нет ноля, но такая ситуация практически невозможна как в быту, так и на производстве.

Обратите внимание! Все нормативные документы, касающиеся использования в быту и на производстве электроприборов и электроинструментов, рекомендуют применять только устройства фабричного изготовления. В «Контрольке» вместо лампочки может использоваться светодиод


В «Контрольке» вместо лампочки может использоваться светодиод.

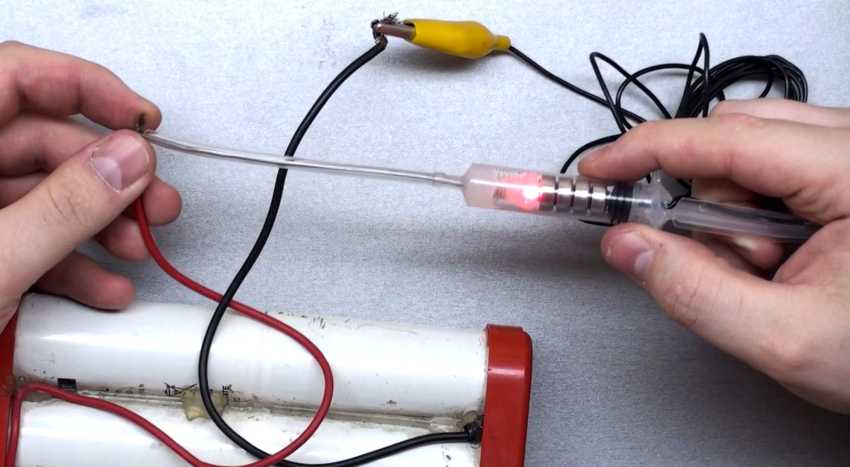

Автомобильный индикатор напряжения

Среди областей, где применение индикатора напряжения на светодиодах имеет неоспоримую пользу, можно выделить эксплуатацию автомобильного аккумулятора. Для того чтобы аккумулятор служил долго, необходимо контролировать напряжение на его клеммах и поддерживать в заданных пределах.

Предлагаем вам обратить внимание на схему автомобильного индикатора напряжения на , с помощью которой вы поймете, как изготовить устройство самостоятельно. RGB-светодиод отличается от обычного, наличием 3-х разноцветных кристаллов внутри своего корпуса. Данное свойство мы будем использовать для того, чтобы каждый цвет сигнализировал нам об уровне напряжения

Данное свойство мы будем использовать для того, чтобы каждый цвет сигнализировал нам об уровне напряжения.

Схема состоит из девяти резисторов, трех стабилитронов, трех биполярных транзисторов и одного 3-цветного светодиода

Обратите внимание, какие элементы рекомендуется выбирать для реализации схемы

  1. R1=1, R2=10, R3=10, R4=2.2, R5=10, R6=47, R7=2.2, R8=100, R9=100 (кОм).
  2. VD1=10, VD2=8.2, VD3=5.6 (В).
  3. VT – BC847C.
  4. HL – LED RGB.

Результат такой системы следующий. Светодиод загорается:

  • зеленым – напряжение 12-14 В;
  • синим – напряжение ниже 11,5 В;
  • красным – напряжение свыше 14,4 В.

Это происходит за счет правильно собранной схемы. С помощью потенциометра (R4) и стабилитрона (VD2) выставляется низший предел напряжения. Как только разность потенциалов между клеммами батареи становится меньше указанного значения – транзистор (VT2) закрывается, VT3 открывается, синий кристалл индуцирует. Если напряжение на клеммах находится в указанном диапазоне, то ток проходит через резисторы (R5,R9), стабилитрон (VD3), светодиод (HL), естественно, светит зеленым, транзистор (VT3) находится в закрытом состоянии, а второй (VT2) – в открытом. С помощью настройки переменного резистора (R2), превышение напряжения больше 14,4 В будет отображаться свечением светодиода красного цвета.

Правила эксплуатации тестеров

Работать допустимо только исправным инструментом. Это касается не только батареек

Важно, чтобы на корпусе не было никаких повреждений. Для безопасного пользования специалисты рекомендуют отказаться от изоляционной ленты, заменить отвертку на новую

Что касается сети, то ее нужно обесточить. Даже после отключения электричества к оголенным участкам проводки прикасаться можно только тестирующим инструментом. Влагу в любом виде необходимо исключить, чтобы исключить риск удара током.

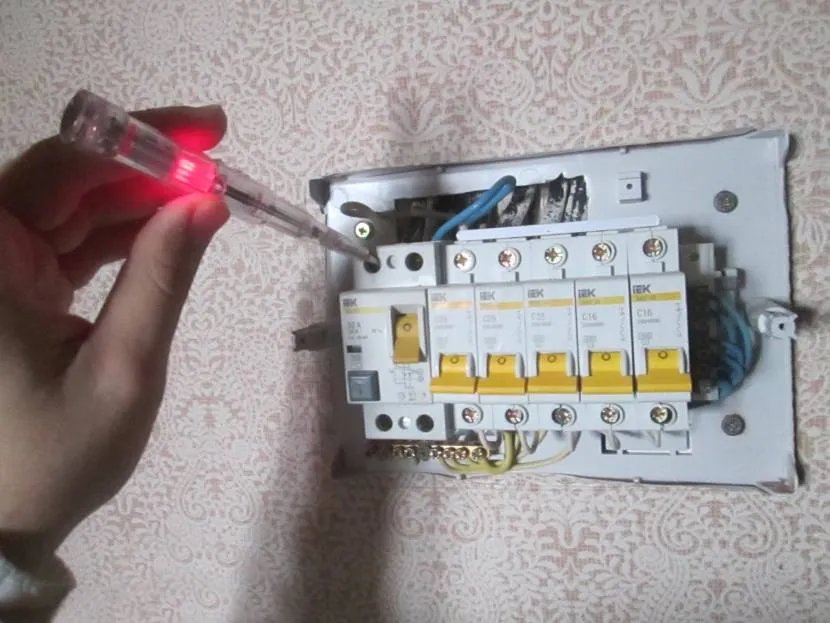

Проверка сети с выключенными автоматами Источник brigadir-info.ru

Во время проверки электропроводки не касаться металлического жала. Через него проходит напряжение с параметрами, которые свойственны исследуемой сети. Корпус ручки изготавливается из пластика, способного защитить человека от удара током. В остальном, как пользоваться индикаторной отверткой, производитель пишет в инструкции. Рассмотрим детальнее эти рекомендации.

Проверка исправности инструмента

Кроме выявления внешних повреждений нужно знать, как проверить индикаторную отвертку на работоспособность. Для этого достаточно вставить жало в каждое гнездо заведомо работающей розетки. Исправный прибор во время контакта с фазой включает индикацию.

Как работать различными устройствами

Простой прибор нужно приложить жалом к одному из проводников. Если имеется контактная пластинка, то ее нужно прикоснуться пальцем. На этом работа заканчивается, других инструкций нет.

Как пользоваться индикаторной отверткой со светодиодом – правила аналогичны с простейшим инструментом для контактного образца. Только контактной пластины касаются с целью проверки исправности инструмента.

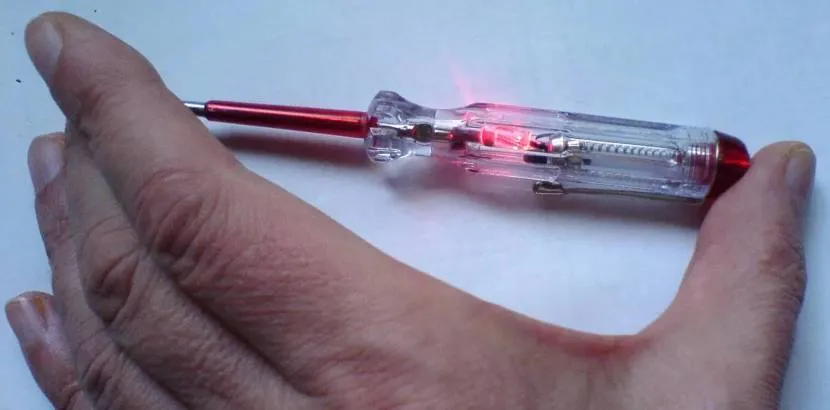

Проверка индикаторной отвертки на работоспособность Источник eltctricon.ru

Бесконтактные тестеры не предусматривают замыкание внутренней цепочки. Здесь индикация срабатывает на расстоянии от сети в случае наличия напряжения на конкретном участке

Однако диод может загореться и на обрыве, что важно учитывать во время проверки. Зато можно работать с низковольтными системами

Универсальные тестеры устроены немного сложнее. Здесь имеется контактная пластинка и световая индикация, которая работает при замыкании внутренней цепочки. Кроме этого может встроен тумблер для настройки того или иного рабочего режима. Маркировка подразумевает следующее:

O. Проверка сети выполняется по принципу простейшей отвертки с контактной площадкой.

L. Принцип действия идентичен с бесконтактным устройством на батарейках.

H. Режим с высокой чувствительностью. Работать можно с низким порогом срабатывания, что способствует обнаружению скрытой проводки.

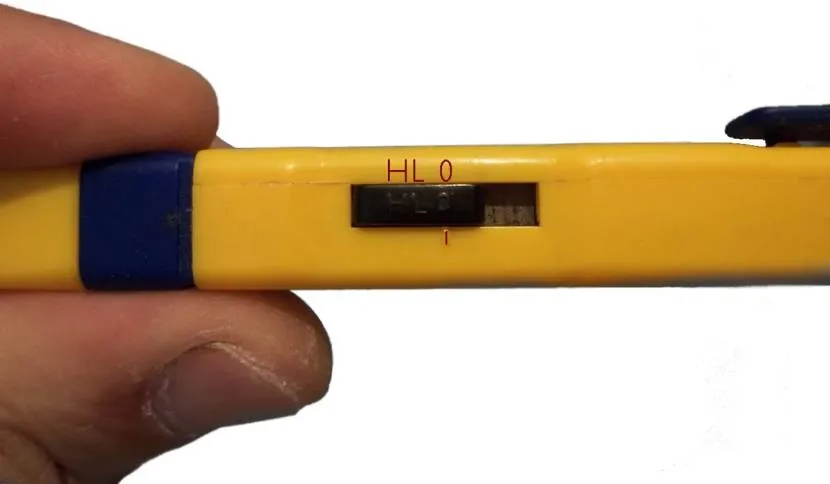

Прибор с тумблером для настройки режима работы Источник yandex.net

Алгоритм работы с простым индикатором напряжения

После того как мы рассмотрели строение самой простой сигнальной отвертки, нужно определить для нее правильный алгоритм работы. Поиск фазы в проводах, в данной ситуации, выглядит следующим образом:

жалом изделия необходимо последовательно прикоснуться ко всем обследуемым проводам;

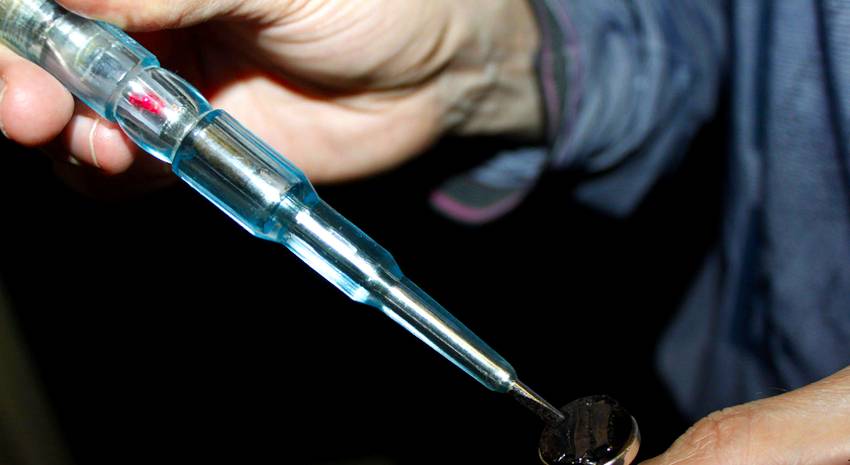

Отвертка в рабочем режиме

  • во время прикосновения к проводам необходимо касаться контактного поля. Оно специально выведено на пластиковый корпус;
  • в момент прикосновения жала к фазе, индикатор на отвертке начинается светиться.

Как видим, с помощью такого инструмента найти фазу и ноль будет достаточно просто, а самое главное – безопасно.

Как найти фазу индикаторной отверткой — правила пользования разными моделями

Небольшие различия в использовании инструмента обусловлены техническими особенностями приборов, постоянным или переменным током, настройками электронной отвертки. Зная их, можно с легкостью добыть информацию об электрическом приборе или цепи.

Работа с неоновыми индикаторными инструментами

Для определения напряжения такой отверткой нужна замкнутая цепь. Ее создает сам пользователь инструмента, прижимая палец к контактной пластине, что увенчивает рукоять отвертки.

Жало и стержень передают напряжение к резистору, который имеет мощную силу сопротивления. Он во много раз уменьшает силу напряжения, чтобы человек не пострадал от электрического разряда, но произошла следующая реакция в цепи «электросеть – отвертка – человек». При наличии напряжения неоновая лампочка ярко загорается. Если же оно отсутствует, то подсветки в отвертке не будет.

Если же электросеть с переменным током, то прижимать палец к пластине нет необходимости. Чтобы определить целостность определенной цепи, то стоит обеспечить контакт одного конца контакта с жалом, а другого — с пластиной. Свечение – отсутствие поломки в цепи.

Такая модель позволит определить лишь фазу и наличие напряжения. Насчет последнего надо сказать, что прибор очень чувствителен, потому даже низковольтные цепи (от 60 вольт) «горят» неоновой вспышкой.

Отвертки со светодиодными определителями

Алгоритм использования схож с неоновыми отвертками. Если же необходимо проверить целостность цепи в стене, найти участок поломки, то максимально приблизите рукоятку отвертки к стене и ведите вдоль пролегающих сетей, в соответствии с техническими чертежами помещения.

Перед тем, как подключить однофазный электродвигатель через конденсатор, необходимо разобраться в особенностях различных схем включения и выбрать метод, сопоставимый с целями использования агрегата, чтобы получить максимальный КПД в процессе эксплуатации устройства.

Иногда возникает потребность использования высокомощного двигателя в домашних целях, но электросеть имеет лишь одну фазу. Как выйти из этого положения — читайте тут. Ознакомиться с тем, как работают разные виды электродвигателей, можно в другой полезной статье.

Там, где свечение прерывается и гаснет, и будет проблемный участок цепи. Бесконтактный способ очень удобен и практичен.

Электронные индикаторные инструменты

Подобных моделей на рынке индикаторных отверток очень много. Некоторые не имеют цифрового дисплея, а к примеру, светодиоды разных цветов, кнопки для измерения того или иного параметра, нахождения фазы, контактного и бесконтактного измерения и прочее. К ним прилагается инструкция с отличительными элементами работы и обращения.

В целом электронные индикаторные отвертки считаются лучшими в работе с электроприборами и цепями. Их используют в профессиональной сфере значительно чаще, чем неоновые или светодиодные

Тем не менее их погрешность бывает значительной (стоит обратить внимание на характеристики и информацию из инструкции перед покупкой).

И помните: перед началом работы с электрикой стоит ознакомиться с правилами безопасности, а также основной информацией о напряжении, токе и электросетях!

Проверка работоспособности индикатора

Прежде чем использовать отвертку-тестер, необходимо непременно проверить ее работоспособность и целостность. От этого будет зависеть как точность показаний, так и безопасность человека, который пользуется прибором.

В первую очередь, нужно обратить внимание на целостность корпуса — если на корпусе находятся сколы, трещины и иные повреждения, то замените тестер. Новый недорого будет стоить, а последствия удара током могут быть очень серьезными

Проверьте на розетке работу индикатора, находящейся под напряжением либо же замыканием руками внутренней цепи (один палец приложить к жалу, а второй к «пятке»). Если индикатор не горит, то могут быть различные причины. Наиболее частая — севшие батарейки. С тем чтобы их поменять, справится каждый человек. Необходимо раскрутить корпус прибора, поменять элемент питания на новый и в том же порядке собрать. Не забывайте, что батарейка устанавливается с соблюдением полярности, иначе отвертка работать не будет.

Если причиной выхода из строя является не элемент питания, то ремонт целесообразен только из спортивного интереса — намного проще приобрести новый тестер. Исключение составляет ситуация, когда у вас скопился арсенал поломанных отверток, из которых можно самому собрать работающее изделие. И все время будьте осторожны во время работы с приборами и электросетями. Лучше несколько раз не спеша перепроверить результат измерений, нежели получить удар током.

https://youtube.com/watch?v=WF8-IsGHPwc

Правила работы с разными типами тестеров

Принцип тестирования электрических сетей и оборудования простыми, светодиодными и универсальными отвёртками имеет некоторые отличия. Для получения достоверного результата необходимо следовать основным правилам работы с пробниками.

Проверка простым индикатором

Этот тип устройства помогает быстро определить наличие фазы, нагрузки на кабеле или розетке.

Тестер берут в руку, зажимают контактную поверхность.

Пробник прикладывают поочередно к контактам, определяют результат по индикатору.

Щуп прибора подносят к одному проводу, контакту, чтобы не произошло замыкания нуля и фазы. Результат получается поверхностный — такая проверка показывает наличие или отсутствие напряжения. Для более точного результата используют более универсальный тип тестера.

Проверка отверткой со светодиодом

Необходимо знать, как пользоваться отверткой индикатором со светодиодом, чтобы получать точные данные при проверке техники и электрической сети.

Поиск фазного провода осуществляется по аналогии с простым тестером — пальцем замыкается цепь фазоопределителя, жало прикладывается к контактам.

Светодиодное устройство, в отличие от примитивного пробника, поддерживает функцию бесконтактного тестирования. При такой проверке не нужно замыкать контакт, им достаточно приложить отвертку к проводу, коробу или стене, где проходит скрытая проводка. Чувствительный прибор отреагирует сигналом диода на наличие напряжения в этом участке.

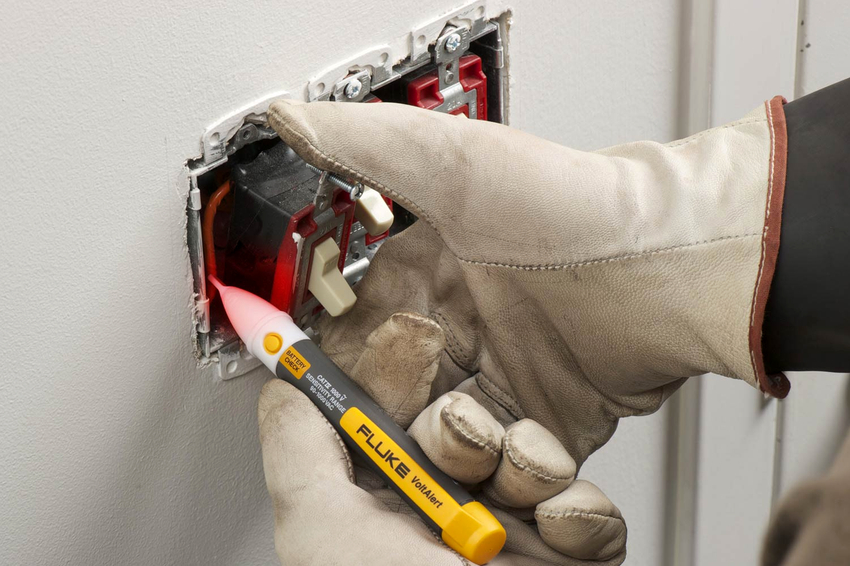

У бесконтактного способа тестирования есть минус — чувствительный прибор может показать наличие напряжения при обрыве сети. К плюсам можно отнести яркость светового сигнала, очень удобно при ярком освещении и возможность работать с низким напряжением.

Правила проверки универсальной индикаторной отверткой

Принцип проверки универсальным устройством почти не отличается от предыдущих типов тестеров. На многих моделях есть табло, на которое выводятся цифровые значения напряжения. Работать с таким прибором легче, но по стоимости они превышают более простые модели пробников.

На корпусе тестера находится контактная площадка для замыкания внутренней цепи и тумблер для переключения режимов работы устройства. При необходимости можно выставить контактный, бесконтактный и чувствительный режимы. На всех моделях стандартные буквенные обозначения режимов:

O — работа выполняется по классическому варианту: пальцем замыкается сеть, проводник (жало) прикладывается к тестируемому элементу.

L — бесконтактный режим. К проверяемому объекту подносится или прикладывается контактная часть, обычно это торец рукоятки тестера. Если прибор попал под воздействие электрического поля, световой и звуковой сигналы оповещают о наличии напряжения.

H — высокочувствительный режим работы. Проверка бесконтактная, с низким порогом срабатывания. Эта функция помогает быстро найти скрытую электропроводку.

Принцип работы светодиодной отвертки


Конструкция индикаторной отвертки

В основу схемного решения индикатора заложены следующие основные элементы:

  • рабочее жало;
  • полевой транзистор, на котором собран ключевой каскад;
  • обычный светодиод и трехвольтовая батарея;
  • верхний контакт.

При прикосновении измерителя к оголенной части проводки или контакту с фазным напряжением тестируемый потенциал открывает полевой транзистор, через который начинает течь постоянный ток. Благодаря этому встроенный в прибор светодиод загорается — индицирует наличие потенциала. При проверке нулевой жилы электропроводки этого не происходит, поскольку ключ остается в закрытом состоянии — светодиод не горит.

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.

Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.

Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.

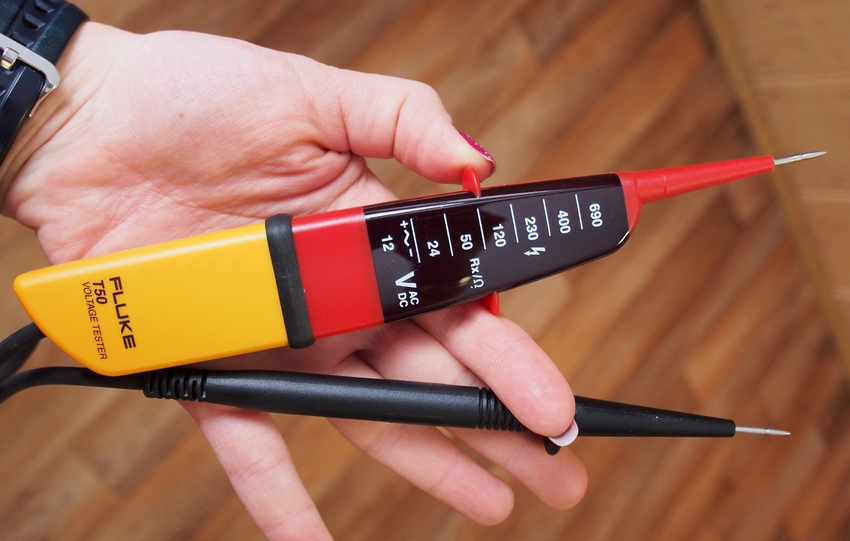

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.

Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:

  1. Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
  2. Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
  3. Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.

Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.

Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи

Характеристики активных отверток-индикаторов напряжения

Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.

Активные индикаторы имеют следующие технические характеристики:

  1. Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
  2. Светодиод вместо неоновой лампы.

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.

Активные индикаторы имеют собственный источник питания
