Моргает лампочка при выключенном выключателе — причины и способы устранения

Проблема в подсветке выключателя

Чаще всего с вопросом «Почему светодиодные лампы продолжают гореть при выключенном выключателе?» обращаются люди, использующие в помещении выключателями с подсветкой. Миниатюрная неоновая лампочка (иногда светодиод), расположенная внутри корпуса, не влияет на работу светильника, когда источником света является лампа накаливания или галогенка. Если же в светильник вкрутить светодиодную лампочку, то нередко она продолжит тускло гореть и после снятия напряжения.

Почему так происходит становится понятно, если внимательно посмотреть на схемы включения лампочки через выключатель с подсветкой, приведенные ниже. Из схем следует, что на нагрузке L1 после отключения освещения всё равно присутствует небольшой потенциал, который проникает через цепь неоновой лампочки (рис.

Обозначения на схемах:

• HL1 – светодиод или неоновая лампочка подсветки;
• D1 – диод, ограничивающий обратное напряжение;
• L1 – светодиодная лампа основного освещения;
• S1 – выключатель с подсветкой.

Устранить данную неисправность можно тремя способами:

1. Заменить имеющийся выключатель на обычный или убрать из него подсветку своими руками.
2. Установить резистор (рис. 3) или конденсатор (рис. 4) параллельно нагрузке. Радиоэлемент можно разместить в распределительной коробке, в самом патроне лампы либо с тыльной стороны выключателя, если через него проходит и фазовый и нулевой провода. В первом случае потребуется резистор R2 с номиналом в 50 кОм и мощностью 2 Вт либо мощностью 0,5–1 Вт, но с сопротивлением в 1 МОм. Компактность и дешевизна резистора, в данном случае, неоспоримый плюс. Но есть и отрицательный момент – потребление активной мощности и незначительный нагрев. Второй вариант с конденсатором C1 лишен отрицательных моментов резистора и способен компенсировать сетевые помехи от других электрических приборов в помещении. Для установки потребуется неполярный ёмкостный элемент. Рекомендуется использовать конденсатор с ёмкостью от 0,1 до 1 мкФ, способный выдерживать напряжение в 630 вольт.
3. Убрать еле заметное свечение нескольких светодиодных ламп не составит труда, если они запитаны от одного выключателя. Для этого одну из LED-ламп необходимо заменить лампой накаливания небольшой мощности. Вольфрамовая нить будет выполнять функцию шунтирующего резистора, пропуская через себя вредный ток от подсветки. В результате ни одна из параллельно подключенных ламп не будет светиться при выключенном выключателе, так как силы тока не хватит, чтобы зажечь нить накала.

Почему так происходит становится понятно, если внимательно посмотреть на схемы включения лампочки через выключатель с подсветкой, приведенные ниже.

Светильник может не отключаться полностью месяцами. В это время кристалл стареет, уменьшается его яркость, вырабатывается ресурс. Разобравшись, почему после выключения света светодиодные лампочки тускло горят, можно попробовать устранить проблему самостоятельно. Для этого потребуются элементарные знания электротехники и умение пользоваться инструментами. При отсутствии навыков лучше вызвать электрика.

Если лампу невозможно полностью отключить из-за выключателя со светодиодной подсветкой, первый совет – заменить устройство. Модель без дополнительных функций не вызовет свечения. Устройство с LED-элементом устанавливают в другом месте, где оно не создаст трудностей. Другой выход из положения – удаление подсветки. Корпус выключателя раскручивают, провод к чипу перерезают инструментом. До начала электромонтажных работ отключают питание сети на щитке.

Если светодиод необходим, ищут конструктивное решение.

• Заменить в светильнике один из светодиодных приборов лампой накаливания. Она заберет свободный ток. Такой способ подойдет только для приборов с несколькими рожками. Минус метода – уменьшается энергосберегающий эффект освещения.
• Более трудоемкий вариант – установить в схему параллельно лампе резистор. Его сопротивление должно быть до 50 кОм. Ток будет уходить на резистор, конденсатор останется без заряда. Радиодеталь приобретают в специализированном магазине. При монтаже ножки детали фиксируют на клемме с проводами.

Проблема с проводкой решается заменой участка с некачественной изоляцией. Для поиска поврежденного места потребуется специальный прибор – мультиметр. При открытом монтаже кабелей найти испорченную изоляцию не составит труда. Скрытое размещение проводов потребует демонтажа декоративного покрытия или штукатурки. В зависимости от состояния коммуникаций проводится замена отдельного участка или всего провода. После монтажа штробы заделывают гипсовым раствором.

Правила безопасности

При проведении любых из представленных действий необходимо соблюдать правила безопасности:

1. Работать с проводкой только после выключения напряжения.
2. Для определения фазы и ноля использовать индикатор.
3. Не касаться оголенных кабелей руками, запуск проводить после проверки правильности подключения.
4. Использовать инструменты с изолированными (диэлектрическими) ручками – пластмассовыми или резиновыми.

0%

Чтобы снизить температуру тела.

Это глупость, так делают безграмотные люди.

Чтобы опасное напряжение быстро ушло в землю.

Верно! Не верно!

Продолжить »

От величины протекающего через тело тока

От величины напряжения

Верно! Не верно!

Продолжить »

Да, смогу.

Нет, я не умею это делать.

Знаю как, но только теоретически.

Верно! Не верно!

Продолжить »

Может ли напряжение величиной 40 В убить человека?

Может, если ток переменный

Может, если человек хорошо заземлен (сырая обувь, железный пол, и т.п.).

Нет, оно считается условно безопасным

Верно! Не верно!

Продолжить »

Можно, если человек надежно изолирован от земли (диэлектричекие боты, коврик и т.п.).

Можно, но только одной рукой.

Категорически нельзя.

Верно! Не верно!

Продолжить »

Какой путь электрического тока является наиболее опасным?

Нога – нога.

Правая рука – левая нога.

Рука-рука.

Правая рука – правая нога.

Верно! Не верно!

Продолжить »

Тест на знание правил электробезопасности

Ты абсолютно не знаешь мер безопасности. Все, что тебе можно доверить – вкрутить лампочку и то под наблюдением.

Ты слабо знаешь меры безопасности. Никогда не проводи ремонт электроприборов и розеток самостоятельно.

Ты хорошо знаешь меры безопасности. Тебе можно доверить ремонт бытовых приборов и домовой электропроводки.

  Перепройти тест!

Предыдущая
СветодиодныеПлюсы и минусы светодиодной лампы кукуруза
Следующая
СветодиодныеКак выбрать мощный аккумуляторный светодиодный фонарик

Спасибо, помогло!Не помогло

Устройство и принцип работы светодиодной лампочки

Чтобы понять причину свечения, нужно выяснить, что находится внутри светодиодного светильника и разобраться, как же он работает.

Несмотря на свои скромные размеры, прибор этот достаточно сложен. Внутри установлены следующие элементы:

1. Светодиоды. Это основа всего этого осветительного прибора. Именно от них исходит свет, который так нас радует.
2. Печатная микросхема из теплопроводной массы. Этим элементом лишнее тепло отводится на радиатор, что позволяет держать внутри светильника температуру, при которой все составляющие его работают стабильно.
3. Радиатор. Принимает на себя всё излишнее тепло.
4. Цоколь. Позволяет вкрутить лампу в патрон. В основе цоколя латунь, поверх которой нанесён никель.
5. Основание. В непосредственном контакте с цоколем находится основание лампы, которое изготавливается из полимеров. Это позволяет предохранить корпус от действия электрического тока.
6. Драйвер. Благодаря этому элементу прибор может работать стабильно, даже если напряжение в сети будет скакать. По сути, это своеобразный стабилизатор напряжения.
7. Рассеиватель. Полусфера из стекла, которая прикрывает в верхней части лампу и позволяет рассеивать испускаемый лампочкой световой поток.

Все элементы прибора взаимосвязаны друг с другом, что и позволяет ему работать надёжно.

Основы работы светодиодной лампы

У разных фирм конструкция светодиодных светильников может сильно отличаться друг от друга. Однако принцип функционирования у всех одинаков. Если рисовать схему, то выглядеть она будет так:

Чтобы эффект p-n-перехода был более сильным, в приборе применяют полупроводники, на поверхность которых наносят самые разные материалы.

Как только лампа включается, электроны внутри колбы под действием электричества начинаются хаотично двигаться. А когда происходит столкновение электрона с другим, в месте контакта полупроводников электроны преобразуются в фотоны. Именно они и создают свет.

Чтобы всю эту процедуру оптимизировать, внутри конструкции устанавливают транзисторы или другие элементы ограничивающие ток.

Моргание светодиодной лампочки

Пришло время, когда и люминесцентные лампы постепенно начинают выходить из нашего быта. Им на замену приходят самые современные светодиодные решения. Они еще более экономные, практически не греются и светят очень приятным для глаз светом, прибавляя еще больше уюта в дома. И, несмотря на их достаточно большую стоимость, они находятся практически везде. Излучатели в светильниках новые, а проблемы остались? Светодиодная лампа мигает даже при разомкнутых контактах в выключателе? Не проблема – решим, почему.

Здесь симптомы немного расширяются – помимо того, что она мерцает, может наблюдаться очень слабое свечение самих кристалликов, однако оно очень заметно в темном помещении и не очень радует глаз.

• Как убрать мигание? Причина все так же в дополнительном освещении в выключателе. Здесь работает тот же принцип – либо заменить выключатель полностью, что очень накладно в сумме, либо физически отключить этот маленький модуль, разобрав выключатель.
• Почему мигает светодиодная лампа? Для поглощения маленького тока, который плохо влияет на нашу лампочку, помимо резистора также можно использовать маленький конденсатор. Для бытовых целей подойдет вариант, обладающий характеристиками около 600 вольт и емкостью около 0.01 мкФ. Если использовать конденсатор, рассчитанный на стандартное напряжение сети 220 вольт, то он в момент резкого перепада напряжения может выйти из строя, и его придется менять. Лучше сразу взять с хорошим запасом, их стоимость невелика.

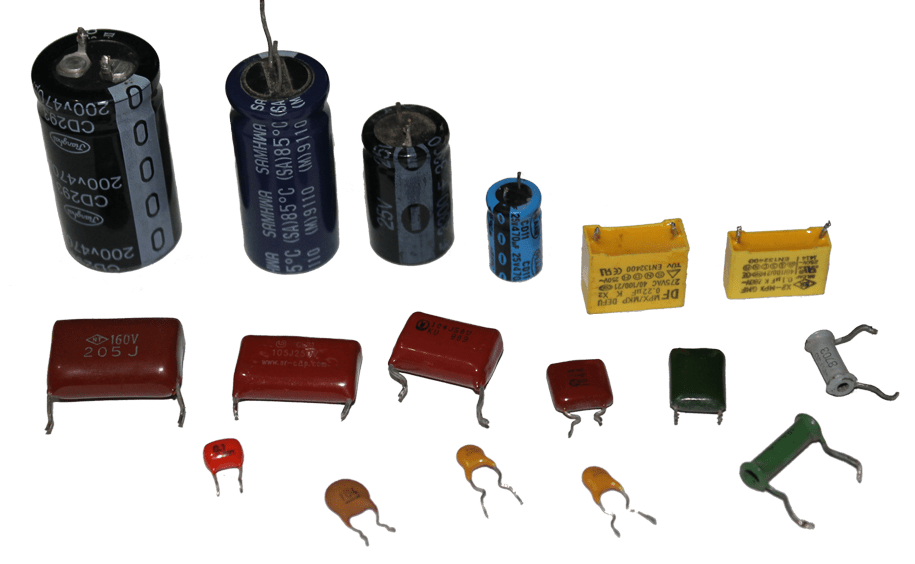

Конденсаторы различных модификаций и мощностей

Он не имеет полярности, можно подключать провода к любым его ножкам. Главное, чтобы подключение выполнялось параллельно светодиодной лампочке. Как итог – накопление проскакивающего тока в конденсаторе, получаем немигающую диодную лампочку.

Предыдущий пункт актуален для выключателей, которые имеют только одну клавишу с подсветкой. Однако если таких клавиш две, как убрать мерцание светодиодных ламп? Они управляют каждая своей группой, на эти группы влияет каждый отдельно взятый светящийся модуль в самом выключателе. Поэтому недостаточно подключить резистор или конденсатор только к одной группе. Как устранить мерцание светодиодных ламп в этом случае? Аналогичное действие необходимо выполнить для всех излучателей, которые питаются от каждой клавиши.

Выключатель с двумя клавишами и раздельной подсветкой

• Но бывает и так, что лампа моргает после выключения даже при установке дополнительных модулей. Стандартная схема подключения – при размыкании контактов в выключателе отключается фаза, а вот ноль идет постоянный. Если на лампочку идет постоянная фаза, то устройство находится под постоянной нагрузкой, и пускатель заряжается дальше, даже при обычных выключателях без подсветки. Это частая причина, почему моргает светодиод.
• Если рядом с проводом, подключенным по всем правилам, в стенке пролегает другой силовой кабель со слабой изоляцией, он может передавать потенциал на нашу лампочку. Причем если резистор или конденсатор подключены до точки соприкосновения проводов в стенке, он совершенно никак не поможет избежать неприятного эффекта. Выход – размещать сопротивление как можно ближе к лампочке для устранения мигания.

Что делать при неисправной электропроводке

Если проводка долгое время не менялась, при включении бытовых приборов начинает мигать свет или же вовсе выбивает пробки

Если после всех возможных манипуляций с выключателем и лампочками свет продолжает мерцать, скорее всего, у него дома проведена некачественная электрическая проводка. Убедиться в этом поможет визуальный осмотр распределительного щитка, в частности линии проводки, которая питает осветительные приборы

Важно внимательно проверить контактные соединения в самой распредкоробке. Обычно подобные проблемы возникают из-за нарушения целостности проводников либо при использовании алюминиевой проводки, которая обладает низкой стойкостью и прочностью

Решение в данном случае одно – замена поврежденного участка или всей проводки в квартире.

Однако не всегда нестабильное напряжение – результат некачественно оказываемых услуг. Источником проблемы могут быть жители дома, которые включают большое количество мощных приборов. Также перепады наблюдаются при запуске приборов, оснащенных электрическими двигателями. При реверсе и запуске наблюдается проседание сети.

Выключатель с подсветкой, как причина мигания

По заверению электриков, в большинстве случаев причина того, почему мерцает лампочка энергосберегающего типа, кроется в выключателе с подсветкой, а именно – в его конструкции и принципе работы.

Выключатель с подсветкой отличается от обычного тем, что в его внутренней цепи присутствует светодиод, через который проходит ток. Во включенном положении цепь этого элемента размыкается и он гаснет, а когда клавиша находится в выключенном состоянии, он загорается обратно. Простая параллельная схема, казалось бы, работает без сюрпризов, но нет. Дело в том, что в положении «выкл» через прибор все равно проходят небольшие токи. Галогеновым и лампам накаливания их недостаточно для загорания, а вот конденсаторы из электронных плат светодиодных и энергосберегающих устройств постепенно заряжаются. И после накопления энергии лампа на миг загорается.

Как решить проблему

Устранить мерцание светодиодных ламп и их люминесцентных аналогов можно несколькими способами:

Можно заменить выключатель с подсветкой на обыкновенный, без сигнального светодиода.
Если подменять имеющийся выключатель с подсветкой новым устройством не хочется, можно слегка изменить его конструкцию, выведя светодиод из цепи

В этом процессе важно понимать, какие провода в схеме за что отвечают, чтобы случайно не перерезать фазную или нулевую жилу.
На многих форумах в темах «Почему мигает лампочка при выключателе с подсветкой» пользователи находили очень просто решение – включали в цепь между выключателем и источником света лампу накаливания, подавляющее минимальный ток от конденсатора. Способ, надо сказать, не самый разумный, однако, судя по тем же форумам, довольно популярный для быстрого устранения неполадки.
В распределительной коробке или патроне лампы нужно включить в цепь резистор на 2 Вт и 50 кОм

Ток, пропускаемый подсветкой, будет полностью потребляться им. При этом обязательно нужно соединять провода в клеммной коробке и изолировать термоусадочной трубкой. Чтобы увидеть данный процесс что называется «вживую», можно просмотреть обучающее видео.
Еще один простой, но не идеальный способ – подключение подсветки в выключателе отдельно. В таком состоянии она будет работать беспрерывно, но все равно много не «намотает», а главная проблема устранена – лампочка не моргает.

Бытовые приборы и освещение

Освещение встроено в некоторые осветительные приборы: кухонные вытяжки, духовые шкафы, микроволновые печи. Мерцание в них порой является подтверждением неисправной работы бытового прибора. Чтобы установить причину изучают кабель в распределительном щитке, который питает конкретное устройство. Если вся остальная бытовая техника работает исправно, в проводке не было выявлено дефектов, причина кроется в самом приборе.

Нужно незамедлительно отключить устройство от напряжения. Следует попробовать заменить в нем лампочку и проверить контакты, возможно, они окислились и загрязнились.

Устройство светодиодных ламп

Чтобы разобраться в причинах этой проблемы, рассмотрим, для начала устройство лампы и ее принцип работы.

Светодиодная лампа состоит из:

1. Цоколя.
2. Корпуса.
3. Драйвера.
4. Платы со светодиодами.
5. Рассеивателя.

В зависимости от типа лампы конструкция может несколько изменяться, так у филаментных ламп нет рассеивателя как такового, а лампы типа «кукуруза» и варианты для точечных светильников вообще часто выполняются без него.

Неизменно у всех типов светодиодных ламп, рассчитанных на подключение к питающей сети 220 В, одно – это драйвер. Он может иметь различную схему и исполнение, но его задача сформировать нужные напряжения, а в идеальном случае – требуемый ток для работы светодиодной лампы.

Так вот в корпусах дешевых ламп устанавливают источник питания на балластном (гасящем) конденсаторе. Это дешевая схема, больше ничем примечательным она не отличается. Использование ее для питания светодиодов – это кощунство, отсутствие стабилизации по току и напряжению убивает лампу достаточно быстро, этому способствуют любое превышение напряжения выше номинального уровня в электропитающей сети. А их в наших линиях более чем достаточно. Поэтому обычно дешевые лампы сгорают достаточно быстро.

В моделях подороже используют хоть и безтрансформаторные, но импульсные понижающие преобразователи напряжения, в которых даже есть цепочка обратной связи для стабилизации напряжения или тока. Их еще называют драйверами.

Почему моргают выключенные лампочки

Почему такое бывает и устранение дефекта ламп. Причиной такого явления, когда светодиодная лампочка мигает при выключенном токе, является неисправность проводки либо наличие выключателей с подсветкой.

Обе эти причины имеют одинаковые последствия, они пропускают незначительный импульс, который подзаряжает стартер и светодиодная лампочка моргает. Свет после подачи тока включается на долю секунды и угасает из-за недостаточного тока для запуска. Очень часто устройства неправильно себя ведут в выключенном состоянии.

Как решить такую проблему, когда выключенная лампа мигает:

• Самым простым решением будет заменить выключатель на обычный, без подсветки.
• Установка дополнительного резистора с сопротивлением 50 кОм, и мощностью 2 Вата.

Он будет добавлять необходимое сопротивление, которое предотвратит прохождение случайных импульсов к светодиодной лампочке. Подключить его можно напрямую возле лампочки либо установить возле выключателя.

Также одним из довольно простых вариантов, является заменить одну лампочку, которая ближе всего к точке входящего напряжения на обычную лампу накаливания. Она будет забирать все импульсы на себя, и предотвращать моргание.

Следующий вариант решения, сделать подсветку независимой от выключателя. Подсветочный диод необходимо подключить к сети напрямую. В таком случае он будет светить постоянно, и потреблять незначительное количество электроэнергии при выключенном состоянии.

Для решения проблем с некачественной проводкой, следует проверить все соединения. Лучше всего найти все возможные на данной линии и перемотать, хорошо заизолировав.

Очень распространённой причиной является ошибка установки выключателя. На разрыв устанавливают ноль, что абсолютно не допустимо. Тогда выключение может не остановить работу лампочки, и светодиодные устройства мигают, так как будут постоянно подзаряжаться.

Схема размещения конденсатора

Если в помещении, где размещена светодиодная лампочка, которая мигает, слишком повышенная влажность, то в проводке могут возникать паразитирующие импульсы тока. Маловероятно но всё же, возможно, мигание лампочки в выключенном состоянии, когда поблизости есть источники сильных электромагнитных волн, такие как радиостанции, мобильные вышки и прочие.

Почему мигает во включённом состоянии

Энергосберегающая лампочка довольно сложная конструкция и она может иметь некоторые дефекты. Зачастую это неисправности её платы, которая отвечает за нормальную функциональность конструкции.

Производители постоянно борются с этой проблемой, и совершенствую свой продукт, но всё же есть три наиболее распространённые проблемы, о которых следует знать и разобраться с процессом устранения таковых.

Давайте подробно их разберём:

• Слишком низкий уровень входящего напряжения в сети. Из-за этого стартовый механизм не может нормально активировать всю систему и установить необходимый показатель напряжения. Допустимое отклонение показателя входящего тока, не более пяти процентов понижения или повышения.
• Необходимо проводить замеры, если показатель уходит за эту границу, то есть составляет 210 или 232 Вольта, вам следует обратиться в компанию по энергоснабжению. Из-за таких перепадов, из стоя могут выйти не только лампочки, но и остальная техника, так как зачастую предел колебания находится в рамках пяти процентов.
• Если входящее напряжение выше или ниже допустимой границы, то срок эксплуатации обычно лампы накаливания уменьшается примерно на двадцать процентов. А у ламп более сложной конструкции данное значение может быть больше.

Следующей проблемой, от которой зависит работа лампочки, это неисправность системы запуска. В большинстве случаем, ремонт энергосберегающих лампочек невозможен.

Третья причина, это большие скачки напряжения во входящей сети. Такое явление также влияет на лампочки, и они мерцают. Причиной этому может стать включенная мощная техника, например, сварочный аппарат.

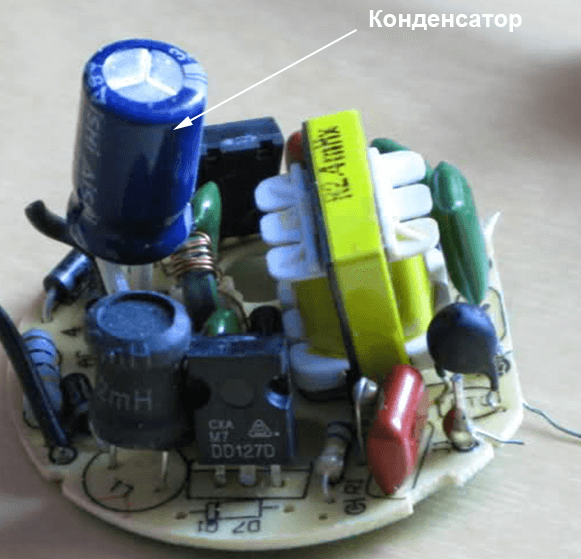

Причиной может быть нерабочий конденчатор

Зачастую лампы, которые мигают во время работы при включённом свете, при этом все необходимые условия полностью соблюдены, то они имею заводской брак. Ремонт таких устройств невозможен и их следует утилизировать или отдать по гарантии производителям. Так как некоторые поломки просто не поддаются ремонту либо их ремонт будет дорогим и очень трудоёмким, и такие затраты будут неоправданными.

Рекомендации

При покупке энергосберегающей лампы обращайте внимание на страну – производителя и фирму – изготовителя. Продукция из сырья высокого качества не будет стоить дешево

Многие люди покупают такие лампы, и ищут места, где они дешевле. Хвастаются друг другу, что купили дешево.

Дешевые осветительные приборы сделаны из сырья низкого качества. Естественно, срок их службы будет маленьким. Лампочки, для изготовления которых применяется дорогое сырье, прослужат вашей семье долгую службу. Они будут безопасны для вас и ваших детей. Подумайте, может купить качественное изделие от известной фирмы, которое прослужит вам 5-8 лет, чем за этот период использовать 3—4 дешевые экономки?

Почему мигают энергосберегающие лампы

Проникшись идеей экономии электроэнергии, человек выбросил все имеющиеся в доме привычные старые лампы и поставил энергосберегающие. И как же неприятно, когда они вдруг начинают мигать.

Лампочки мигают по-разному

Мигают энергосберегающие лампы при разных обстоятельствах:

• при включенном выключателе постоянно мигают;
• в момент включения и некоторое непродолжительное время после;
• периодически;
• даже когда выключатель выключен.

Лампа выключена, но мигает

Почему мигает энергосберегающая лампа, ведь по идее в сети нет напряжения? А дело, оказывается, не в лампе, а в выключателе с подсветкой светодиодной или неоновой. И вот почему:

1. Силовые контакты замыкаются, как только мы выключаем выключатель.
2. Лампа, подсвечивающая, начинает гореть.
3. Электрический ток очень небольшой величины из сети транзитом проходит через лампу, люстру с энергосберегающими лампочками на потолке и опять возвращается в сеть. При этом конденсатор в электронной схеме энергосберегающей лампочки подзаряжается и лампочка вспыхивает.
4. Конденсатор мигом разряжается и опять все повторяется по кругу. Вот и весь секрет мигания выключенной энергосберегающей лампы.

Вывод: нельзя совмещать выключатель с подсветкой и энергосберегающую лампу. Даже если вас не раздражают мигания, то подумайте о том, насколько быстрее износится ваша не такая уж дешевая лампа. Из-за большого числа запусков, она быстро израсходует заложенный в нее ресурс и максимум месяца через 2 ее придется выбросить.

Могут быть и другие причины, а именно:

• ошибки, допущенные при монтаже электропроводки;
• лампа, выпущенная недобросовестным производителем.

Мигает лампочка при включенном выключателе

Как только включается свет, лампочка начинает мигать. Явление очень неприятное, а в чем же его причина:

1. Уровень напряжения в сети насколько низкий, что пускорегулирующее устройство энергосберегающей лампы не может запустить ее в работу. Если так, то берем мультиметр, подносим к розетке и измеряем напряжение. Если есть отклонение от нормального (220 В) от 5%, обращаемся в компанию, занимающуюся электроснабжением, с жалобой на несоответствие качества поставляемой электроэнергии установленному стандарту. Ведь со строя могут выйти не только лампочки, но и бытовая техника.
2. Пусконаладочное устройство энергосберегающей лампы неисправно. Здесь не остается ничего другого, как купить новую лампу, т.к. старая ремонту не подлежит.
3. В сети наблюдаются скачки напряжения. Все претензии к электроснабжающей компании, если, конечно, вы не выполняете сварочных работ, включив в сеть дома сварочный инвертор. Тогда причина в нем, да и делать этого нельзя.

Энергосберегающая лампа мигает после включения

Такое явление наблюдается, когда у вас стоит энергосберегающая люминесцентная лампа, имеющая электромагнитную систему пуска. При такой неисправности энергосберегающих ламп люминесцентных, как сработавшийся стартер, происходит замедленный запуск. Задержка до 10 сек. еще допустима, но если больше, то меняйте стартер.

Еще причины почему моргают светодиодные лампочки при выключенном выключателе

Проблема может быть связана с некачественным монтажом осветительных приборов. Например, если между контактной плоскостью лампы и поверхностью стены/потолку, где она установлена, нет зазора, то мощный светодиод, нагреваясь, излучает свет большей яркости, который не успевает качественно управляться конденсатором. В результате мигает лампочка при выключенном свете.

Повышенная влажность помещения (например, ванной) приводит к окислообразованию. Окислы плохо проводят ток, поэтому окислившаяся контактная площадка будет провоцировать пульсацию уже отключённого светодиода.

Причины мерцания

Энергосберегающая лампа может мигать в самых разных ситуациях:

• постоянное мигание при включенном выключателе;
• только в момент включения;
• эпизодическое мигание в процессе работы;
• при выключенном выключателе.

Выключатель со светодиодной подсветкой

Мерцание нередко вызывается неисправностью клавишного выключателя, работающего с неоновой или светодиодной подсветкой.

Причины проблемы:

1. Замыкание силовых контактов, возникающее в результате включения устройства.
2. Загорание подсвечивающей лампы.
3. Движение слабого тока по схеме сеть-источник освещения-сеть.
4. Зарядка конденсатора на схеме энергосберегающей лампочки.

На последнем этапе осуществляется молниеносная подзарядка конденсатора и весь процесс повторяется вновь. Чтобы разрешить проблему, понадобится разомкнуть токовую цепочку за счет устранения подсветки в выключателе. Кроме того, следует изменить параметры цепочки так, чтобы сделать невозможной зарядку конденсатора. Помогает замена выключателя на другой, не имеющий подсветки.

Ошибки в проводке

Нередко первопричина мигания в неправильно установленной электропроводке или ошибке при подключении, что приводит к большим потерям тока. Вопрос решается установкой обычного резистора. Устройство можно поставить во внутренней части распредкоробки или на осветительном приборе, но при условии параллельно работающей лампы.

Еще одна причина проблемы — чрезмерно протяженный электрокабель, соединяющий энергосберегающую лампочку с выключателем. Кабель прямо пропорционален площади проводника, что приводит к росту потенциалов и переполнению радиоволнового эфира. Таким образом заряжается конденсатор, и лампа мигает даже при отключенном электропитании.

Следующая причина мерцания — неверное подключение выключателя. Распространенная ошибка — прямая прокладка фазного провода к осветительному прибору или разрыв нуля через контакты. Решить вопрос шунтирующим резистором не получится, поскольку этому мешают перепады напряжения в сети и слишком слабый ток, идущий через подсветку. Выход из положения — демонтаж распредкоробки и выполнение корректного подключения фазового провода на выключатель.

Недостаточное качество лампочки

Некачественный осветительного прибора — еще один фактор, ведущий к мерцанию. Чтобы избежать подобной проблемы, рекомендуется придерживаться ряда правил:

1. Выбирать лампочку следует с учетом параметров мощности, которые содержатся в специальных таблицах и указываются компанией-производителем в маркировке изделия.
2. Многие энергосберегающие лампы имеют цоколь E27. Однако если речь идет о местном освещении, нужны цоколи E14.
3. Для разных типов помещений необходима отличающаяся цветовая температура. Для офисов это 6 – 6,5 тысячи по шкале Кельвина, для гостиных и детских комнат — 4,2 тысячи Кельвинов, а для кухни или спальни — 2,7 тысячи.

Не стоит приобретать слишком дешевые осветительные приборы от малоизвестных производителей. Такая экономия нередко оборачивается быстрой поломкой устройства. Продукция от хорошо зарекомендовавших себя компаний — более разумный выбор. Гарантийный срок на изделие составляет от 6 до 18 месяцев.

Проблемы с изоляцией

Часто встречающаяся причина мерцания — значительные потери тока в сети. Если источником проблемы стал некачественный контакт, вопрос решается зачисткой окисленного проводника и контактной площадке. Кроме того, следует надежно затянуть болт и пропаять соединение.

Следствием плохой изоляции станет мерцание, так как на линии есть потери тока, в результате чего свечение неровное. Примета некачественной изоляции — частые и на первый взгляд беспричинные выбивания автомата. Чтобы определить проблемное место, понадобится мультиметр. После отключения электропитания переводят прибор в режим прозвона. Один из щупов направляют на оголенный провод, второй — на заземляющий контур. Мультиметр оповестит об имеющемся пробое звуковым сигналом.

Еще более надежный прибор для определения повреждений в изоляционном слое — мегомметр. Однако такое устройство есть только у специалистов.

Основные выводы

Выключатель со светодиодной или неоновой подсветкой состоит из двух параллельных схем – основной и дополнительной, включающей диод с резистором. Когда электроцепь замкнута и люстра горит, светодиод не работает, когда разомкнута через него проходит слабый ток, тем не менее достаточный для свечения небольшой лампочки. Весь механизм действия заключается в разнице сопротивления между основным и добавочным светоисточником.

Из-за этого схема полностью никогда не размыкается, что часто является причиной мерцания светодиодной или люминесцентной лампы в отключенном состоянии. Устранить ее можно либо полностью убрав систему подсветки (отключить цепь), либо поставив в нее меньшее сопротивление, чем в драйвере светильника.

Процедура удаления светодиода подсветки или замены резистора состоит из следующих шагов:

1. Необходимо отключить сеть, проверив электрощупом, например, в розетке, и подготовить набор инструмента.
2. Демонтировать сам выключатель, снять верхнюю панель с клавишами.
3. В соответствии с инструкцией и схемой найти светодиод с резистором и либо отключить его, либо заменить на другой.
4. Собрать выключатель и проверить его исправность.

Как вариант, чтобы не отключать полезный на практике светодиод выключателя, можно заменить его на предварительно подобранный диод и резистор. К соотношению параметром последних предъявляются строгие требования. Потому что, хотя и лампа перестанет самопроизвольно мерцать, подсветка также может перестать работать. Самый простой вариант избавиться от моргания лэд-элемента – установить в схему лампочку накала на 40 ватт. Ее сопротивления в холодном виде будет достаточно для деактивации драйвера энергосберегающего светоисточника. Однако в таком случае возникнет задача грамотного совмещения в одной люстре двух разных лампочек.
