Как называется отвёртка для проверки напряжения: типы отвёрток-индикаторов

Индикаторная отвертка на батарейках

Это более совершенный инструмент, имеющий яркую лампочку. Удобство работы заключается в том, что для проверки наличия тока достаточно просто коснуться провода жалом, не касаясь металлического контакта на рукоятке. Этим индикатором можно легко проверить обрыв проводки. Для этого нужно зажать металлический контакт, а жалом дотронуться до обесточенного провода. Другой рукой нужно коснуться второго конца этого провода. В случае обрыва индикатор ничего не покажет, а при целом проводе светодиод загорится.

Так можно проверять любые провода. Например, для проверки удлинителя, необходимо отключить его от сети и изготовить металлическую перемычку из куска оголенного провода. Перемычку вставить в одну из розеток удлинителя для замыкания его проводов. Вилку удлинителя нужно взять рукой и удерживать пальцами один контакт, а второго контакта следует коснуться отверткой с зажатым металлическим верхом. Если провод целый, то индикатор отвертки будет светиться.

звуковой и световой сигнал индикаторной отвертки 2

Данную модель можно использовать в качестве индикатора проводки, находящейся под током. То есть, прибор позволяет определить заизолированные провода под напряжением, находящиеся на поверхности стены или заделанные неглубоко в стену. Для поиска провода необходимо взяться рукой за жало отвертки, а ее рукоятку вести вдоль проводки или стены. Загорание лампочки будет свидетельствовать о наличии тока в проводе или наличии в стене запитанных проводов. Такая функция бывает крайне полезна в случае проведения ремонта, когда необходимо пробивать стену, а расположение в ней скрытой проводки неизвестно.

Ситуации для использования устройства

В домашних делах применять отвёртку-тестер приходится довольно часто. Работа с такими приборами особых навыков не требует, необходимо лишь правильно выполнять последовательность действий. Можно рассмотреть несколько характерных примеров.

Определение фазы или нуля

Это самая распространённая операция с использованием пробников. Эта процедура важна для одноцветных проводов, где фазный явно не видно. К оголённой жиле происходит касание наконечником индикатора. Если пробник контактного типа, то нужно не забыть коснуться верхней пластины. Срабатывание оптического или акустического сигнала подскажет о том, что измеряемый провод находится под напряжением.

Определение токов утечки

В такие обстоятельства можно попасть при неисправности бытовой электротехники, когда происходит замыкание на корпус. Здесь допускается применить любой индикатор. В одну из розеток на заземляющий контакт помещается кончик прибора. Появление сигнализации подскажет, что в сети электроснабжения имеются неполадки. Далее поочерёдно отсоединяется каждый прибор, пока лампочка не погаснет. Когда при касании нулевого проводника в розетке есть реакция на присутствующее напряжения, проверяется качество крепления этого контакта в главном щите.

Поиск обрыва провода

При явном повреждении отыскивание его местоположения является простым занятием. Но обнаружить неисправность в проводке скрытого типа довольно проблематично. Здесь на помощь придёт высокочувствительный электронный индикатор напряжения. Первым делом его надо переключить в соответствующее положение. А также нужно иметь хотя бы приблизительное расположение прохождения кабельной трассы, по которой надо провести индикатором. Место, где он погаснет, будет повреждённым местом. Это приблизительное расположение, но всё же легче искать повреждение в конкретном месте, чем по всей квартире вскрывать проводку.

Вторым способом обнаруживается участок электросхемы с неисправностью, можно использовать индикатор любого типа. Для этого обесточивается линия, на которой может находиться неисправность. Затем необходимо отсоединить её от автоматов и закоротить все проводники. При отсутствии сигнала на пробнике — удостоверяются в нахождении неисправности. Так, кусок за куском, найдётся повреждённый провод. Небольшая особенность: если на участке проверяемой проводки есть осветительный прибор с выключателем, последний должен быть во включённом положении.

Проверка удлинителя при помощи индикатора

Перед началом работы нужно отключить удлинитель от питания и отсоединить от него все приборы. Затем одну из сторон необходимо накоротко замкнуть. Сделать это можно вставив в розетку перемычку или закоротив вилку кусочком провода. Далее уже знакомая процедура: подносим пробник к противоположному концу и фиксируем результат в виде загоревшейся контрольной лампы. По окончании работ все установленные перемычки нужно снять во избежание замыкания при включении в сеть.

Торговля предлагает широкий ассортимент приборов для определения питания в электропроводке. Для того чтобы выбрать нужный инструмент, нужно знать требования к покупаемому прибору и как пользоваться отвёрткой — индикатором. При осуществлении правильного выбора ремонт не затянется и уют, свет и тепло всегда будут в наших домах.

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.

Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.

Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.

Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:

  1. Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
  2. Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
  3. Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.

Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.

Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи

Характеристики активных отверток-индикаторов напряжения

Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.

Активные индикаторы имеют следующие технические характеристики:

  1. Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
  2. Светодиод вместо неоновой лампы.

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.

Активные индикаторы имеют собственный источник питания

Проверяем удлинитель

Чтобы проверить работоспособность обыкновенного бытового удлинителя, нужно, вставить тестер в одно из его отверстий, а потом в другое.

Если в одном есть ток, а в другом нет, то все работает правильно.

Второй вариант проверки чуть сложнее и для него, нужно обесточить удлинитель.

Затем кусочком проволоки замыкаются контакты одной из розеток.

Пальцами берется один электрод вилки, а ко второму нужно прикоснуться отверткой.

Индикатор загорелся – удлинитель исправен.

Дополнительные возможности применения индикатора

Кроме поиска фазы в электросети, индикаторные отвертки обладают и неочевидными функциями.

Основные виды проверки

В зависимости от типа и функциональности индикаторной отвертки, проводят контактную и бесконтактную проверку техники, оборудования, электрической сети.

Контактный способ

  • При проверке патрона необходимо проявить аккуратность, чтобы не закоротить контакты цоколя, которые расположены очень близко друг от друга. Фаза приходит на внутренний контакт, а не на резьбу, в противном случае, может происходить утечка на корпус осветительного прибора.
  • Если лампочки в люстре загораются неправильно или не все, то следует проверить подсоединение выключателя. Если на нулевой клемме загорается индикатор, это значит, что фаза попадает на нуль выключателя, проходя через лампочку люстры. В этом случае необходимо исправить ошибку монтажа.
  • Проверка на утечку напряжения проводится, когда покалывает, щиплет руку от прикосновения к технике. Электрический прибор подключают к сети, запускают его работу и прикладывают к корпусу тестер. Утечка на корпус происходит, если индикатор загорается в пол канала. Индикатор будет загораться в полную силу, если есть прямой контакт фазного провода с корпусом устройства. В этих случаях технику следует отремонтировать или заменить.

Поиск обрыва

Бывает, что при подключении прибора через удлинитель, он не работает, чтобы исключить поломку механизма, нужно проверить его на возможный обрыв.

Индикаторная отвертка берется за жало, торец рукоятки (пяточку) прикладывают к изоляции удлинителя, включенного в исправную розетку. Диод загорается, пробник ведут по всей длине провода. В том месте, где лампочка тухнет, возник перелом кабеля.

Когда с первой проверки не найден обрыв, необходимо выдернуть из розетки вилку удлинителя, перевернуть, затем воткнуть снова, повторить тестирование. Если действия не выявили неисправность удлинителя — проблема в приборе.

Скрытая электропроводка

Концы, замурованного в стену провода, прикладывают к «пяточке» и щупу отвертки. Если индикатор подает сигнал, обрыва в проводке нет, если провод поврежден, диод не загорится. Провод можно нарастить, если невозможно дотянуться пробником от одного конца до другого. Перед наращиванием дополнительную проводку проверить по аналогии.

Индикатор: это устройство для определения наличия напряжения

Индикатор – это устройство, контролирующее состояние физического процесса и визуально отражающее его изменения. Довольно часто данный инструмент называют «отверткой электрика». С этим не поспоришь: у каждого специалиста, занимающегося прокладыванием электрических кабелей или ремонтом электрооборудования, такое приспособление есть.

Индикаторную отвертку довольно часто называют «отверткой электрика»

Пользователи электроприборов тоже могут отслеживать состояние питания или техники, определять места поломок и разрывов цепей. И в данных ситуациях такие возможности им обеспечит все тот же общедоступный в плане пользования прибор – индикатор. Сегодня он есть практически в каждом доме. Отсутствие индикатора усложняет принятие правильного решения в случае исчезновения напряжения, так как выяснить, обесточен ли только дом (квартира) или же это последствие более масштабной поломки, без наличия инструмента практически нереально.

Принцип работы индикаторной отвертки довольно прост и состоит в следующем:

  • жало устройства касается запитанной электропроводки;
  • проходящий ток засвечивает лампочку;
  • резистор путем создания значительного сопротивления снижает напряжение;
  • через сенсорный контакт с телом человека ток уходит в землю.

Стоит обратить особое внимание на то, что проходящее через тело человека напряжение неощутимо и совершенно безопасно для жизни и здоровья. Устройство не требует владения никакими специальными навыками при его применении

Разновидности

Какие же бывают индикаторные отвертки? Тут можно выделить три основных вида:

Классические

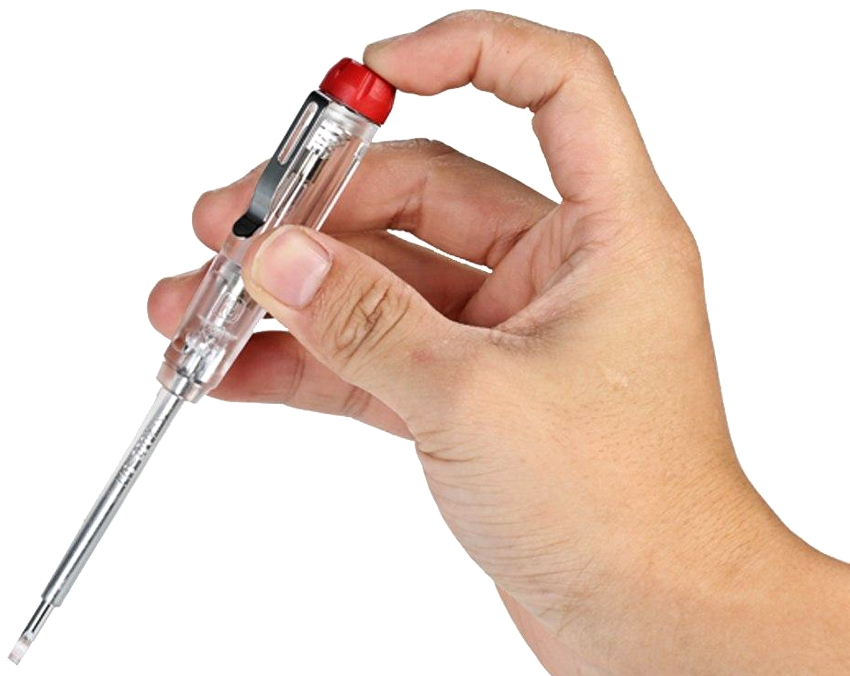

Наипростейшая индикаторная отвертка

Именно этот тестер мы выше уже и рассмотрели с вами.

В его преимущества можно записать:

  1. Практичность и долговечность. Этот элементарный прибор может годами хранится среди ваших инструментов, не требуя к себе никакого внимания, и выручать в моменты необходимости проверки электрических цепей;
  2. Низкая цена. Простота устройства наглядно демонстрирует то, что больших ресурсов для создания такого прибора не требуется, следовательно, и дороговизне тут взяться неоткуда;
  3. Элементарная инструкция эксплуатации. Воткнули жало в розетку и приставили палец к контактной пластине. Что может быть проще? Загорелась лампочка – фаза, не загорелась – ноль или обрыв.

Но также есть и недостатки:

  1. Высокий порог ощущаемого напряжения. Инструмент точно сработает лишь при наличии в сети шестидесяти и более вольт;
  2. Наличие только контактного метода тестирования.

Со светодиодом

Отвертка на батарейках и со светодиодом

Внешне данные приспособления ничем не отличаются от выше рассмотренных изделий.

А вот зато внутри они дополнены батарейкой и биполярным транзистором:

Схема устройства индикаторной отвёртки со светодиодом и автономным источником питания

Сверху модель со светодиодом и батарейкой, а снизу – классическая

Касаться контактной пластины в этом случае при тестировании розетки не нужно.

Кроме этого можно отметить ещё ряд положительных сторон:

  1. Возможность применения бесконтактного метода для проверки движения электрического тока в проводке. Для этого достаточно поднести обратную сторону отвёртки вплотную к изоляции провода;

Демонстрация того, как проверить наличие напряжения в силовом элементе бесконтактным способом

  1. Расширение области применения прибора:
  • Теперь можно проверить кусок провода на наличие разрыва, попросту приложив его оголённые концы к щупу и контактной пластине соответственно;
  • Протестировать цоколь лампы, дотронувшись жалом до него;

Демонстрация того, как пользоваться индикаторной отверткой при тестировании цоколя

Узнать о попадании электрического тока на корпус металлического оборудования. В этом случае также потребуется прикоснуться к нему рабочей частью; Во всех упомянутых случаях светодиод весело вам «подмигнёт»;

  1. Возможность проверки силовых элементов, напряжение которых составляет даже менее 60 В.

Но есть и минусы, связанные с таким апгрейдом:

  1. Чрезмерная чувствительность системы играет не только в плюс, но и в минус. Лампочка может загораться даже тогда, когда в исследуемом объекте нет электрического тока. Поэтому перед тем, как пользоваться отверткой-индикатором, снабжённой батарейкой, убедитесь в том, что рядом ничто не сможет повлиять на производимые замеры;
  2. Зависимость от батарейки. Периодически придётся менять автономный источник питания.

Универсальные

Универсальная индикаторная отвертка

Внутри этого прибора уже можно обнаружить микросхему, расширяющую его возможности.

Так, например, у него имеется три режима работы, которые выставляются путём переключения специального ползунка на соответствующую отметку:

  • «О» – наличие напряжения при осуществлении контактного тестирования оповещается путём включения встроенной лампочки;
  • «L» – бесконтактная проверка наличия тока с низкой чувствительностью. Также сопровождается появлением зелёного света на индикаторе;
  • «Н» – бесконтактное тестирование с высокой чувствительностью, позволяющее обнаружить силовые линии даже под слоем штукатурки, что сопровождается не только зажжённой лампочкой, но также и звуковым сопровождением.

Так что пользоваться индикаторной отвёрткой такого типа очень удобно и результативно.

Из отрицательных сторон следует выделить:

  • Относительно высокую стоимость. Дополнительные элементы в строении прибора, конечно же, увеличивают себестоимость продукта;
  • Частую замену батареек. Расход питания у таких инструментов достаточно большой.

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.

Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.

Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.

Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:

  1. Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
  2. Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
  3. Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.

Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.

Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи

Характеристики активных отверток-индикаторов напряжения

Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.

Активные индикаторы имеют следующие технические характеристики:

  1. Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
  2. Светодиод вместо неоновой лампы.

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.

Активные индикаторы имеют собственный источник питания

Как обнаружить обрыв линии?

Сразу надо отметить, что такие отвертки не способны показать точное место, в котором произошел обрыв. Однако инструмент поможет определить проблемную зону, в которой находится это место. Для этого необходимо взять схему распределения электросети и проверить все розетки на предмет наличия питания. Но есть и один нюанс в работе со светильниками, который также позволяет проверить индикаторная отвертка. Как пользоваться инструментом в данном случае? Обрыв в таких местах проверяется при отключенной электроэнергии, но с включенным светом. Если не будет замкнута цепь на выключателе, то светодиод отвертки покажет разрыв, но фактически его может и не быть.

Проверка исправности отвертки

Индикаторная отвертка всегда должна быть исправна, так как ею нужно пользоваться для проверки тока. Так, на корпусе не должно быть трещин. Согласно технике безопасности, перед началом работы нужно проверять прибор на исправность. Для этого прикоснитесь к проводнику с током. Если отвертка с питанием, то прикоснитесь к жалу и пятаку рукоятки. Исправный инструмент будет светиться.

Ремонтировать поломанную отвертку, кажется, не стоит. Обусловлено это доступностью цены на новое устройство. При работе с электричеством будьте осторожны. Согласитесь, лучше повторно провести измерения, нежели пострадать от удара током. Если у вас все еще есть вопросы по этой теме, то обращайтесь к работающему на сайте специалисту.

Проверяем удлинитель

Чтобы проверить работоспособность обыкновенного бытового удлинителя, нужно, вставить тестер в одно из его отверстий, а потом в другое.

Если в одном есть ток, а в другом нет, то все работает правильно.

Второй вариант проверки чуть сложнее и для него, нужно обесточить удлинитель.

Затем кусочком проволоки замыкаются контакты одной из розеток.

Пальцами берется один электрод вилки, а ко второму нужно прикоснуться отверткой.

Индикатор загорелся – удлинитель исправен.

Дополнительные возможности применения индикатора

Кроме поиска фазы в электросети, индикаторные отвертки обладают и неочевидными функциями.
