Пристенный дренаж фундамента: специфика обустройства системы отвода воды

Расчет и разработка

Как и при установке канализации, очень важный этап работ – это разработка чертежа и плана проекта. Согласно СНиП, потребуется учесть следующие факторы:

1. Глубину дренажа;
2. Ширину;
3. Уклон.

Глубина заложения пристенного отвода по ГОСТу должна определяться по уровню фундамента и промерзанию грунта в холодное время года. Преимущественно, пристенный дренаж находится ниже, чем основание на 30–40 мм, но точные показатели зависят от типа местности. Если в грунте имеется большое количество камней или рядом расположен водоем, то допускаются некоторые отклонения от нормы. Также этот параметр может варьироваться в зависимости от площади осушения и области использования (для жилых или промышленных зданий, с целью мелиорации или распределения влаги по периметру цоколя).

Фото — чертеж

Ширина труб и траншей – это очень важный показатель, т. к. он определяет эффективность работы всей системы. Для того чтобы провести расчет, рекомендуется обратиться к геодезистам Вашего региона, они смогут определить точный уровень влажности грунта и сопоставить другие атмосферные факторы.

Уклон для пристенных ливневых конструкций рассчитывается, в большинстве случаев, самостоятельно. Технология очень похожа на конструкцию канализации: в зависимости от ширины и продолжительности системы требуется делать постепенный уклон на 2 сантиметра или более в сторону септика. При этом ключевое значение имеет расстояние крайней точки трубы до сборного коллекторного колодца. Если угол будет слишком маленьким – дренаж начнет заиливаться, а если слишком резким, то колодцы будут быстро переполнятся и потребуется обеспечивать их насосами или регулярно откачивать воду.

Расчет легко сделать самостоятельно. Например, здание имеет стены длиной в 9 и 10 метров, при этом, септика удален от отмостка на 7 метров. Его верхний уровень расположен на высоте 20 сантиметров над землей. Каждый участок трубы будет длиной 19 метров (10 + 9), длина трубы до колодца составит 26 метров (19 – длины трубы и 7 – до септика). Исходя из этого, общий показатель уклона будет: 52 сантиметра (если отталкиваться от 2 сантиметров угла наклона системы).

Сам проект пристенного дренажа обязательно должен проверяться профессиональным строителем и геодезистом

Они смогут вычислить возможные недочеты и исправить ошибки в расчетах, что очень важно для обеспечения сухости в подвале и продления срока эксплуатации здания

Видео: Дренаж и отсыпка участка при сторительстве своими руками

Виды дренажа

При выборе конкретного инженерного сооружения для установки вокруг жилого здания следует учитывать, что существует несколько видов подобных систем.

Пристенный

Этот тип дренажа является обязательным к установке, если в доме имеются цокольные и подвальные помещения. Монтаж пристенного водотока производится по периметру фундамента, что желательно делать на стадии котлована при строительстве дома.

Такой подход избавляет от проведения лишних земляных работ, а это в свою очередь снижает стоимость установки системы и уменьшает трудозатраты.

Непосредственная укладка дренажа осуществляется по периметру основания здания с выводом труб от его углов к смотровым колодцам. Наиболее низко расположенная часть системы должна быть использована для устройства в этом месте выводящего колодца, который, с функциональной точки зрения, станет играть роль накопителя атмосферных осадков с дальнейшим их выводом за территорию участка.

Чтобы обеспечить больший уровень безопасности, желательно оборудовать так называемый глиняный замок на расстоянии одного метра от жилища.

Траншейный

Если дом расположен на почве, которая насыщена глиной и отличается отсутствием цокольных помещений и подвалов, то можно использовать траншейную систему дренажа, известную как кольцевую. Такой водосборный канал закладывается с отступом от здания на 1,5-3 м.

Здесь так же, как и в предыдущем случае, предполагается установка глиняного замка, местоположение которого должно определяться пространством между фундаментом и системой дренажа.

Важно, чтобы глубина залегания дренов соответствовала уровню, находящемуся на 0,5 м ниже самой глубокорасположенной точки фундамента. Укладка труб производится на слой из материала, не препятствующего прохождению воды, например, на щебень

Особенности точечного дренажа участка своими руками на глинистой почве

Дренажная система точечного типа прекрасно справляется с защитой отдельных зон территории от излишка влаги. Прежде чем сделать дренаж участка на глинистой почве, как правило, выявляются проблемные зоны, которыми могут быть:

• места размещения водостоков, ведущих с крыши дома;
• приямки дверные;
• зона въезда;
• терраса; точки, где осуществляется разбор воды, предназначенной для полива растительности.

Укладка перфорированных дренажных труб в траншею

Для обустройства дренажа участка на глинистой почве используются следующие элементы (расценки на них размещены в таблицах выше):

Подготовительные работы

Удобнее всего выполнять работы по строительству дренажных систем для фундамента дома своими руками одновременно с сооружением основания здания. Однако если это не было сделано вовремя, можно заняться организацией дренирования и возле готового частного дома. Схема системы дренажа зависит от типа фундамента.

Так, дренаж свайного фундамента строить не требуется. Дренаж ленточного фундамента построить проще всего. Его можно соорудить на этапе закладки или уже после введения частного дома в эксплуатации. Самый сложный вариант – пластовый дренаж под фундаментной плитой. Строят дренаж плитного фундамента двумя способами:

• строительство системы водоотведения до заливки плит;
• если основание частного дома уже построено, то его сооружают по периметру дома, как и в случае ленточного фундамента.

Подготовка фундамента

Прежде чем устроить пристенный дренаж фундамента необходимо провести мероприятия по выполнению гидроизоляционных работ. Подготовка фундамента осуществляется по следующему алгоритму:

Производят откопку фундамента.

• По мере освобождения плит фундамента, их следует очищать от земли и слоя прежней гидроизоляции.
• Дают время на просушку фундамента.

Подбор материалов

Строительные нормы допускают для сооружения дренажных систем использовать трубы, выполненные из:

• Керамики.
• Асбестоцемента,
• Пластика.

В современных условиях, если строится прифундаментный дренаж, практически в 100% случаев выбираются пластиковые трубы, так как они не менее надежны, чем остальные, но при этом легко монтируются.

Промышленность выпускает специальные полимерные трубы для строительства дренажных систем – гофрированные и уже с готовой перфорацией. Есть специальные образцы, обвернутые фильтрующим нетканым материалом. Такая оболочка помогает предотвратить заиливание системы.

Поверхностный отвод

Принципиальная схема устройства поверхностного дренажа вокруг здания.

Поверхностный отвод влаги от фундамента здания представляет собой эффективную систему, объединяющую линейный и подземный водоотвод. Для организации схемы отвода грунтовых вод применяются такие элементы:

• водоотводящие каналы (пластиковые либо бетонные лотки);
• дренажные трубы;
• соединительные элементы.

Для защиты фундамента рекомендуется использовать лотки из бетона, которые не только отлично выдерживают многочисленные нагрузки, но и не разрушаются при усадке дома, подвижках грунта.

Одной из основный функций такого типа дренажа – надежная защита фундамента, подвала, цоколя от излишков влаги. Подобный отвод обеспечивает защиту от заболачивания почв, от эрозии. Использование поверхностного отвода грунтовых вод дает реальную возможность избежать провалов дорожек на участке, проседаний грунта. Чаще всего специалисты рекомендуют отдавать предпочтение именно такой защите фундамента, как самой эффективной и качественной.

Типы дренажных систем

Любую дренажную систему можно отнести к поверхностному или глубинному типу.

Поверхностный водоотвод

Дренирование поверхностного типа в свою очередь можно разделить еще на два вида:

• Линейные водоотводы характеризуются более сложным проектированием. Основное применение – отведение лишней воды за границы участка, чтобы не допустить смывание верхнего плодородного слоя почвы и защитить дорожные покрытия от размывания. Каналы располагают в местах, где отмечается наибольшее скопление воды. Перед выполнением работ по поверхностному водоотведению требуется составление проекта и определение мест слива сточных вод. Система линейного типа представляет собой сеть неглубоких открытых каналов, расположенных под определенным уклоном для эффективного стока воды. Сложность проектирования и устройства дренажа заключается в тщательном обдумывании каждой мелочи, включая изучение точек скопления жидкости, определение угла наклона и правильное расположение водоприемника. Чтобы обеспечить беспрепятственный вывод жидкости с участка и предотвратить образование новых мест скопления воды, оптимальный уклон должен составлять 1 см на каждый метр канала. Для глинистых грунтов необходимо выдержать уклон 2 см на 1 погонный метр канала, для песчаных грунтов этот показатель увеличивается до 3 см. Стенки каналов также делаются с уклоном в 30 градусов. Что касается глубины траншеи, то она может составлять 0,7 метра, ширина канала открытой система дренажа не должна превышать 1,5 метров. Чтобы при обустройстве траншеи избежать осыпания грунта со стенок, можно насыпать слой щебня. При этом следует знать, что пропускная способность траншеи существенно снижается. Прием сточных вод должен осуществляться ниже уровня линейного дренажа.
• Точечные водоотводы располагают на участках небольшого размера, стараясь обустроить каналы в местах большого скопления воды. Чаще всего это зона водостока в низине участка. Точечный дренаж не требует сложного проектирования, каналы могут быть открытого и закрытого типа. Основное преимущество открытых систем заключается в простоте устройства, хотя они имеют непривлекательный внешний вид. Стоит учитывать, что при обустройстве открытого точечного водоотвода возможность рационального использования земель на участке практически исчезает. Кроме того стенки каналов будут постоянно осыпаться, поэтому потребуется регулярный осмотр и реконструкция. Устройство закрытого дренажа предполагает прокладку дренажных лотков в предварительно подготовленные траншеи. Сверху подготовленная конструкция закрывается специальными решетками. При использовании такого варианта вода свободно стекает в лоток, а риск сильного засорения каналов мусором существенно снижается. Следовательно, можно не переживать за образование заторов в трубе. Чаще всего система закрытого дренажа собираются из полимерных лотков, которые характеризуются легкостью и продолжительным сроком службы. Стоит заметить, что установка водоотводных лотков выполняется достаточно легко и быстро.

Виды дренажа

Существует несколько разновидностей водоотводных систем.

1. Пристенная осушительная система. Она возводится по периметру основания конструкции со смотровыми колодцами по углам сооружения. Её устройство приходится на момент строительства дома. Можно, разумеется, и после возведения объекта соорудить пристенную осушку, но стоимость этого дренирования значительно возрастёт.
2. Кольцевая осушительная система. Она возводится на расстоянии 5 метров от базиса. Траншеи этой осушки используются в качестве ливневых водоотводов.
3. Пластовая осушительная система. Она монтируется под базисом. Ввиду чего водоотвод сооружается на этапе рытья котлована. Он выходит за пределы основания и соединяется в нескольких зонах с пристенной осушкой. Но необходимо помнить, что пластовый водоотвод – дополнение к основной системе дренажа.

Рассмотрим технологию сооружения самой востребованной системы – пристенной, ориентируясь на базис постройки, который бывает ленточным, плитным и столбчатым.

Технология монтажа осушки для другого вида фундамента – ленточного и столбчатого

Выполняем следующую работу:

• определяемся с зоной отвода водички;
• оцениваем углублённость проходки трубы (водоприёмной);
• определяем оптимальную глубину монтажа по всему периметру объекта;
• копаем котлован глубиной приблизительно 50–60 см;
• копаем траншеи (с уклоном) по всему периметру конструкции;
• застилаем выкопанные траншеи материалом – геотекстилем;
• засыпаем геотекстиль гравием;
• укладываем трубу, предназначающуюся для осушки, в траншею;
• фиксируем трубу для осушки песком;
• производим окончательную засыпку трубы;
• наполняем котлован песочком, поливаем водой и хорошенечко трамбуем;
• застилаем котлован полотном, то есть геотекстилем;
• засыпаем геотекстиль гравием и трамбуем его виброплитой;
• заворачиваем на гравий выступающие куски геотекстиля;
• укладываем пеноплекс в 2 слоя: первый, выходящий за плиту на 30–40 см, а второй – приблизительно на 10 см (утепляем);
• монтируем деревянную опалубку;
• застилаем донышко высокопрочной плёнкой;
• вяжем арматуру;
• заливаем бетонный раствор, то есть, сооружаем отмостку.

Предлагаем ознакомиться: Схема подключения электрики в бане

Трубы для дренажа желательно купить либо в кокосовой обмотке, либо в геотекстиле.

• делаем канаву вокруг фундамента сооружения;
• очищаем основание конструкции от почвы;
• делаем техническую паузу, чтобы основание высохло;
• наносим на фундамент битумную грунтовку — праймер;
• делаем техническую паузу – 2-3 суток;
• наносим на подсохшее основание битумную мастику;
• наклеиваем на мастику арматурную сетку;
• делаем технический перерыв – сутки;
• наносим на сетку слой битумной мастики (гидроизоляция фундамента);
• сооружаем коллекторный колодец, к которому будут подводиться трубы;
• копаем траншею;
• засыпаем траншею песком – 5 см;
• на дно траншеи укладываем геотекстиль;
• засыпаем гравий – 10 см;
• укладываем на гравий трубы с уклоном 2°;
• стыкуем трубы переходниками и угловыми соединителями;
• следим, чтобы по углам конструкции все трубопроводы входили в смотровые колодцы;
• от смотровых колодцев прокладываем трубы, которые отводят воду в сливную яму или сборный колодец;
• засыпаем трубы гравием – 10–20 см;
• сверху накрываем содержимое траншеи геотекстилем;
• фиксируем геотекстиль синтетическими верёвками, но можно и без них;
• засыпаем траншею землёй или делаем мягкую отмостку (можно и бетону).

Кольцевой дренаж Пристенный

Вот и все манипуляции. Дренажная система готова! Скажите, разве это очень сложная работа? Конечно, нет, но признаюсь честно — весьма трудоёмкая. Зато она имеет колоссальное значение!

На этом буду заканчивать, надеюсь, что было познавательно. Всем успехов и мирного светлого неба, пока!

Цитата мудрости: Особенно трясутся те, кто кричат больше всех (Публий Корнелий).

Особенности дренажа для фундаментов различных типов

Дренаж при строительстве различных типов фундамента имеет особенности, которые влияют на состав системы. Разработаны и успешно применяются стандартные инженерные решения для отведения воды от типовых построек. Если возводимое здание и состав грунта не имеют аналогов, проектируется система, которая включается в генеральный план строительства.

Ленточный фундамент

Это наиболее распространенный вид основания для средних и небольших построек. Он используется на средних и устойчивых грунтах. Прекрасно показал себя при малоэтажном строительстве. Но если постройка возводится в низине, а в почве содержится избыточная влага, дренаж ленточного фундамента обеспечит долговечность сооружения. При эксплуатации здания ленточный фундамент испытывает действие разрушающих факторов.

• Песчаная подушка размывается и заиливается – это вызывает неравномерные проседания здания.
• Осенью вода активно впитывается в монолит бетона, с наступлением морозов она замерзает и разрушает объект.
• Влага, содержащаяся в почве в непосредственной близости от ленты, зимой замерзает и расширяется, оказывая разрушительное влияние на структуру – эффект морозного пучения грунта.

С этими проблемами справится кольцевая или пристенная дренажная система фундамента. Определенный тип выбирается в зависимости от объема удаляемой влаги и состава грунта.

Свайный фундамент

Это очень надежная опорная конструкция, которая изготавливается из бетонных или металлических элементов и связывается в единое целое бетонной или стальной лентой. Такие системы активно применяются на проблемных грунтах (склонах, берегах водоемов, в заболоченной местности) и гарантируют высокую устойчивость постройки. Элементы, находящиеся в земле, также нуждаются в защите, которую может обеспечить эффективное водоотведение — дренаж свайного фундамента.

Такая конструкция реализуется различными способами.

• Пристенный дренаж закладывается со значительным заглублением (ниже точки промерзания). Он освобождает сваи от избыточной гидростатической и механической нагрузки и отводит влагу непосредственно от опор.
• Кольцевой применяется в более сухих условиях эксплуатации и гарантирует осушение значительных площадей, поскольку отступает от здания на расстояние до 5 — 7 м.
• Для удаления поверхностного увлажнения применяются траншейные конструкции. В рассчитанных местах формируются неглубокие рвы, которые направляют поток к водоприемнику. Примером таких конструкций служит городская ливневка.
• При высоком уровне подземных вод применяется вертикальное дренирование с помощью нескольких скважин-водонакопителей. Избыточная влага наполняет емкости и удаляется насосом. Разводку к скважинам можно выполнить из гибких пластиковых труб.

Своевременное удаление влаги из грунта позволит избежать коррозии металлических элементов и обмерзания бетонных конструкций. Для песчаных и каменистых грунтов такая защита не требуется.

Плитный

Если фундамент — это монолитная плита, то его дренаж проводят пластовым способом. Такой метод применятся для сложных грунтов с низкими несущими способностями.

• Если под строительным участком расположена водная линза с непредсказуемыми свойствами.
• Неоднородность и наслоение водонесущих пластов.
• Строительство проводится в низине на глинистом грунте повышенной влажности.
• Присутствие проточных водоносных слоев.

Пластовый дренаж фундаментной монолитной плиты осуществляется созданием слоя с высокой водопроницаемостью. Он формируется из щебня, песка, и других материалов средних фракций под некоторым уклоном к горизонтали. Если здание возводится на неровной местности, используется естественный уклон. Опорная часть плиты герметизируется, а на дно подсыпки укладывается мембранный материал.

Отводимая вода попадает в дрены, размещенные на некотором удалении, и выводится за пределы участка.

Виды дренажных систем защита зданий на участке

Типы дренажных систем, устанавливаемых вокруг дома, отличаются:

Глубиной монтажа.

Способом организации линий.

Предназначением.

Существуют дренажные сети, которые обязательно монтируют, независимо от состава грунта, количества влаги и климатических условий. Кольцевой дренаж вокруг дома делают в насыщенных влагой сыпучих грунтах и на участках, расположенных на склонах.

Комплексная защита фундамента

Главная цель обустройства дрен в пристенном пространстве – отвод влаги от наружных поверхностей вкопанного фундамента. Линии формируют на минимальном отдалении от низа фундамента, углубляя траншеи на 30 – 50 см ниже края основания.

Дренажная линия в пристенном пространстве

Систему пристенного дренажа устанавливают сразу после окончания работ по строительству фундамента, до проведения засыпки котлована. Выполняют установку дрен с соблюдением наклона от самой высокой точки до точки соединения кольца в дренажном колодце.

Схема устройства сети

Дренаж закрытого типа. В верхней точке устанавливают ревизию для обслуживания и промывки линий. Смотровые резервуары оборудуют в углах, где дрена обходит угол дома. Сток выводят в дренажный колодец.

Цели установки:

Отвод избытка влаги от стен и нижней фундаментной плиты.

Защита конструкции от проникновения грунтовых вод.

Обязательно обустраивают поверхностную систему на участках, не оборудованных ливневой канализацией. Система поверхностной защиты дома, как и кольцевой дренаж, строится по типу замкнутого круга с уклоном. В сети поверхностного отвода отдельно устанавливают точечные водосборники в местах, где линейные дрены не справляются с большим количеством воды.

Поверхностный дренаж

Точечные водосборники с отводом в дренажный колодец устанавливают под водосточными трубами, в углублениях с затрудненным естественным оттоком. Вокруг фундамента создают замкнутую сеть из поверхностных открытых линий.

Лотки с защитными решетками

Устанавливают дренажные лотки по периметру фундамента, на расстоянии до 1 м от стены, на небольшой глубине. Целесообразно проводить установку одновременно с обустройством отмостки. В подготовленные траншеи укладывают готовые лотки из полимера или бетона с решетками из пластика, чугуна или стали.

Главная задача установки кольцевого дренажа фундамента – это регулирование (снижение) уровня воды внутри породы. Система закрытого типа. Монтаж осуществляют на отдалении от дома и углубляют ниже постоянного уровня грунтовых вод.

Цель монтажа – снижение уровня воды в породе

Система представляет собой замкнутое кольцо или полукруг, если осушения требует только определенная часть участка. Кольцевая сеть может быть спланирована для защиты загородного дома, нескольких рядом стоящих зданий, части участка с домом.

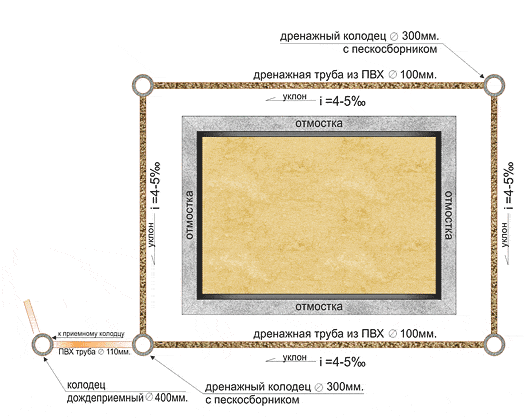

Схема устройства закрытого кольцевого дренажа фундамента здания

Траншеи обустраивают обязательно ниже основания как минимум на 1 м, и ниже точки промерзания грунта. Отступ от стен не должен быть меньше 5 м. Оптимальное расстояние – 5 – 8 м. Для обслуживания системы в местах поворота устанавливают ревизионные смотровые колодцы.

Выбор оптимальной схемы зависит от нескольких факторов:

Климатических условий и количества осадков.

Рельефа участка.

Насыщенности грунта влагой и его состава.

План комплексной защиты фундамента и дома

Поверхностный дренаж целесообразно устанавливать на участках, где планируется укладка тротуарной плитки, камня. Сеть лотков отведет влагу, защитит декоративный материал от повреждений. Отдельные поверхностные линии обустраивают в зоне высадки деревьев и засева газонной травы. Пристенный дренаж фундамента – обязательный элемент. Установка несложной системы защитит дом от затопления, а фундамент – от разрушения и появления трещин.

В обязательном порядке устанавливают кольцевой дренаж на участке:

В сложных водонасыщенных грунтах, с преобладанием песчаных пород.

При постоянно высоком уровне грунтовых вод.

Если фундамент дома сильно углублен (ниже уровня грунтовых вод).

Когда дом строится на склоне.
