Схема дренажа вокруг дома: нюансы проектирования дренажных систем

Устройство дренажа вокруг дома

Исправление недочетов, которые были допущены во время строительства дома на участке, который богат грунтовыми водами, а также защита строения пристенным дренажом возможно каждому трудолюбивому хозяину.

Для этого нужно уяснить некоторые простые правила по конструированию систем дренажа и затратить некоторое личное время для проведения земляных работ и прокладки труб.

Устройство и монтаж дренажной системы.

Расположение водопроводных труб (дренов) должно иметь уклон в два градуса он высшей точки к накопительному колодцу либо коллектору.

Расположение смотровых колодцев должно быть на расстоянии через каждые 40 метров, если трубы уложены по прямой линии, либо не дальше 25 метров от поворота труб.

Дренаж необходимо прокладывать в глубину, на 30-50 см ниже уровня, на котором расположено основание фундамента, но не меньше глубины промерзания грунта зимой.

Отмостку вокруг здания делать широкой, чтобы талые и дождевые воды не попадали в пространство между дренажом и стеной (фундаментом) дома.

Отмостка – это также дополнительный теплоизоляционный слой, который не даст замерзать грунту возле водопровода.

Отмостка: значение и монтаж

Дополнительным элементом для защиты постройки от избыточной влаги является отмостка. Она дополняет дренаж. Отмостка являет собой укладывание по периметру фундамента водонепроницаемого материала, примыкающего прямо к постройке.

Материал следует располагать строго под углом наружу, чтобы влага могла стекать. Таким образом, попадая на отмостку вода сразу же убирается от дома. Контакт фундамента и стен с влагой будет минимальным.

В качестве материала, подходящего для отмостки, можно взять асфальт, бетон, глину, камень, тротуарную плитку. Первые два – самые популярные для отмостки и используются чаще всего. Это обусловлено тем, что они требуют меньшего труда и капиталовложений. Но и смотреться такие поверхности будут не слишком выгодно. Тротуарная плитка, камень и глина требуют большего времени и усилий, но все работы оправдает замечательный результат и привлекательный внешний вид.

Мы рассказали о том, что такое дренаж, какие существуют его типы и виды. Также дали советы относительно самостоятельной установки различных видов дренирования. Если соблюдать технологию, то процесс пройдет быстро и гладко, а полученный результат точно порадует. Современный и качественно сделанный дренаж позволит защитить жилище от негативного влияния избыточной влажности, сделает его комфортным, продлит срок эксплуатации.

Назначение ливневки

Ливневку устанавливают для отвода дождевой и талой воды. Она относится к точечному типу. Ее применяет как самостоятельную конструкцию и в комбинации с дренажной системой.

Выполнить монтаж ливневки не сложно, но важно хорошо спроектировать будущую систему

Выбор и расчет материалов для ливневки

Когда проект готов, необходимо закупить строительные материалы. Понадобится:

  • песок;
  • щебень;
  • цемент;
  • герметик;
  • ливневые лотки;
  • резервуары для сбора воды (дождеприемники);
  • трубы;
  • водостоки;
  • песколовки;
  • решетки;
  • колодцы для контроля уровня воды смотровые;
  • переходники для поворотов;
  • заглушки;
  • кронштейны.

Водоотводные лотки производят из асбестоцемента, чугуна, нержавейки, пластика. Для самостоятельного монтажа лучше выбрать пластик. Он легкий, податливый, не требует сложной техники для установки.

Профиль лотков бывает в форме U, П и щелевой. U-образный наиболее удобный для частного дома. Он достаточно емкий и не имеет углов, в которых скапливается грязь.

Расчет материалов для ливневой системы зависит от количества осадков, проекта дома, площади и особенностей земельного участка.

Диаметр водостоков выбирают:

85 мм – для 10 л/с

100 мм – 20 л/с

150 мм – 50 л/с

200 мм – 80 л/с

Длина водостоков зависит от высоты дома.

Водоотводные лотки и решетки рассчитывают исходя из погонного метража ливневки путем проектного расчета или замера рулеткой.

Объем сыпучих материалов можно примерно рассчитать по формуле:

V=abc

где a, b – соответственно ширина и длина траншеи,

c – высота слоя.

Для песка стоит взять поправку на утрамбовку порядка 20%. Для щебня — порядка 5-10%.

Колодцы выбирают исходя из количества осадков. Их рассчитывают по формуле:

M = (20A)Sk,

где M – масса осадков;

20 – время, в минутах;

A – интенсивность осадков за время, равное 20 минутам;

S – площадь, с которой собирается вода;

k – коэффициент влагопоглощения материалом.

Величину массы осадков необходимо также знать, чтобы правильно выбрать глубину водоотводных лотков и их количество на участке.

Монтаж ливневки своими руками

Монтаж ливневки производят после подготовки участка (сбора мусора, устранения всего лишнего).

  1. Выкапывают траншеи глубиной до 30-50 см. Траншеи должны быть четко подведены под проекции расположения водостоков.
  2. Под водостоками выкапывают приямки. В них устанавливают водоприемники емкостью 5000-10 000 мл со специальными емкостями для сбора мусора.
  3. Устанавливают пластиковые колодцы поворотные и смотровые.
  4. В траншеях делают отсыпку песком. На песок укладывают водоотводные лотки, устанавливаются решетки.
  5. Через каждые 10 метров прямой линии, на всех поворотах и на выходе из системы лотков, ставят песколовки.
  6. Собранную воду либо выводят в канаву/ливневую канализацию за пределами своего участка, либо собирают в емкость и поливают ей огород. Слив дождевой и талой воды в канализацию для утилизации бытовых сточных вод запрещен СНиП.

Если вода выводится за пределы участка, требуется разрешения Департамента природного надзора, ЦГМС, УПН, Управления рыболовства, Бассейно-водного управления. В указанные службы необходимо предоставить проект ливневки. К строительству стоит приступать только после его утверждения.

Основные разновидности ливневки и дренажа вокруг дома

Решая, как правильно сделать дренаж вокруг дома, стоит определиться с важными пунктами:

  • провести расчеты;
  • в соответствие с условиями местности подобрать разновидность конструкции;
  • подобрать материалы, которые подходят по эксплуатационным и техническим характеристикам;
  • произвести дренаж фундамента и отмостки.

Дренажная система дополняется накопительным колодцем

Особенности выбора для дренирования фундамента

Тип конструкции подбирается с учетом особенностей конкретного участка. Поверхностные конструкции бывают следующих видов:

  • ливневая канализация монтируется вокруг домовладения. Отличается простой технологией, устанавливается самостоятельно. Но подобная конструкция  не защитит от грунтовых вод;
  • линейная система предназначена для осушения участка и придомовой площади. Лишняя вода скапливается в специальном колодце;
  • точечная конструкция представляет собой способ дренажа фундамента. При этом происходит отвод влаги из локальных источников. Подобный дренаж укрывается решетками, которые защищают устройство от мусора.

Дренаж для фундамента состоит из отмосток

Обустройство качественного дренажа вокруг дома: цена работы под ключ

Работа под ключ будет иметь более высокую цену, чем стоимость дренажной системы вокруг дома своими руками.

Но при этом предлагается:

  • качество работ;
  • выполнение монтажа с соблюдением технологических норм;
  • правильные расчеты и выбор подходящих материалов;
  • быстрота работ и отсутствие грубых ошибок.

Элементы водоотводной системы

Стоимость работ по обустройству поверхностной ливневки обойдется в 1500-1900 за погонный метр, а более глубокой вариант – 2300-2700 рублей. Плюс к указанной стоимости добавляется монтаж дождеприемников. При расчете стоимости учитываются стояки, опускающихся с кровли.

Популярные схемы для садового участка и фундамента

Дренаж вокруг дома бывает двух видов: дренаж основания постройки и дренах садового участка.

Чтобы обустроить дренаж на участке стоит воспользоваться следующими схемами:

  • выборочный вариант;
  • параллельное расположение;
  • елочка.

Системы дренирования бывают открытого и закрытого типа. Используются пристенные и кольцевые варианты. Пристенная конструкция выполняется по периметру фундамента. Ее стоит использовать при наличии цокольного этажа или подвального помещения.

Вариант придомовой конструкции для дренирования на глубине

Точные расчеты прохождения труб и уровня расположения полов предполагает дренажная система вокруг дома. Устройство дренажа у основания постройки включает:

  • песчаную подушку;
  • геотекстильный материал;
  • трубопровод;
  • прослойку из песка;
  • грунтовый слой;
  • глиняную прослойку.

Схемы соединения дренажных магистралей

Виды дренажных систем

Осушающие системы классифицируются в соответствии с таким параметром, как глубина расположения осушительных устройств. Дренирующая конструкция может располагаться на поверхности, с достаточным заглублением или в вертикальном положении.

Поверхностный дренаж

Категория наиболее простых и общедоступных осушительных систем, накапливающих влагу и понижающих уровень влажности. Самостоятельное выполнение мероприятий по обустройству поверхностной конструкции вполне доступны, что обусловлено отсутствием планирования обширных грунтовых работ.

Поверхностная система осушения участка одна из простых и доступных

Линейный

Линейный вариант представлен заглублёнными желобами, по которым вода сбрасывается через специальные пескоулавливатели.

В линейной дренажной системе вода сбрасывается через специальные пескоулавливатели

При обустройстве линейной конструкции нужно помнить, что уклон рельефа должен превышать три градуса, а сама система позволяет отводить воду от фундаментного основания и со склонов, а также защищает садовые дрожки и территорию участка от переувлажнения.

Точечный

Точечный вариант оптимален при необходимости выполнить защиту локальных мест от переувлажнения. Обустройство выполняется в зонах водостоков, на территориях въезда и в придверных приямках, возле террас и водозаборных точек для оросительных мероприятий.

Дренажная система должна быть обязательно с уклоном, чтобы был обеспечен хороший отвод воды

Глубинный вид дренажа

Внутренний или заглублённый дренаж является способом понижения уровня грунтовой воды и водоотведения за границы участка посредством трубной конструкции в виде специальных дрен, которые располагаются по периметру всей осушаемой территории.

Глубинный дренаж способствует понижению уровня грунтовых вод

Различия по типу схемы

В соответствии с типовыми особенностями схемы, внутренняя или глубинная осушающая система может быть представлена очень эффективными пристенными и кольцевыми конструкциями.

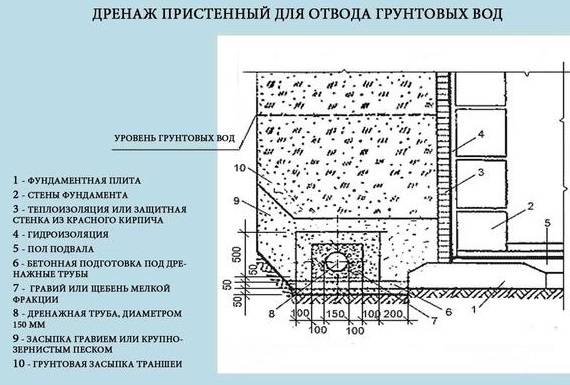

Пристенный

Пристенный вариант является достойной альтернативой не слишком декоративной системе поверхностного дренажа, позволяет сэкономить пространство на участке, но применяется в более сложных гидрологических условиях и закладывается на стадии устройства фундамента. Дренаж такого вида показывает высокую эффективность на глинистых почвах и суглинистых грунтах, а для обустройства используются дренажные трубы по периметру строения, гравийная и щебёночная засыпка.

Пристенная система дренажа закладывается на этапе строительства дома

Кольцевой

Кольцевой глубинный вариант обеспечивает защиту фундаментного основания и подвальных помещений, поэтому располагается по всему периметру и обязательно ниже уровня пола в защищаемом сооружении. Правильно обустроенная кольцевая система предотвращает любое подтопление, но её эффективность напрямую зависит от таких факторов, как площадь участка и уровень зеркала грунтовой воды относительно глубины установки дренажного оборудования.

Кольцевая дренажная система монтируется по всему периметру дома

Когда не обойтись без водоотвода?

Дренажная система необходима на многих участках, но на некоторых без нее никак нельзя обойтись.

  • В дренаже особенно нуждаются участки, которые располагаются достаточно низко. В таких местах проблема скопления чрезмерного количества влаги является постоянной.
  • Не обойтись без дренажа на глинистых почвах, на которых уровень воды понижается слишком медленно. Суглинистые почвы также лучше не оставлять без внимания и дренажных систем.
  • Такие системы необходимы, если в местности наблюдается постоянно большое количество осадков.
  • На участках, где грунтовые воды находятся на достаточно высоком уровне, также лучше всего воспользоваться дренажом.
  • Причиной для организации дренажной системы также может стать большое количество водонепроницаемых покрытий на участке, например, дорожки из бетона, заасфальтированный двор и так далее.
  • Дренаж обязателен и в том случае, если на участке есть рядом стоящие здания с заглубленным фундаментом. Ведь в подобном случае вода будет собираться на поверхности, так как нигде не сможет найти себе выход. В итоге возрастает вероятность подтопления.
  • Даже в том случае, если явные предпосылки для обустройства дренажа отсутствуют, следует узнать особенности климата и рельефа местности. Если есть малейшие опасения, что после быстрого таяния снега или частых дождей уровень грунтовых вод может возрасти, лучше перестраховаться и установить дренажную систему. Это позволит сэкономить не только деньги на ремонт дома, но еще и нервы.

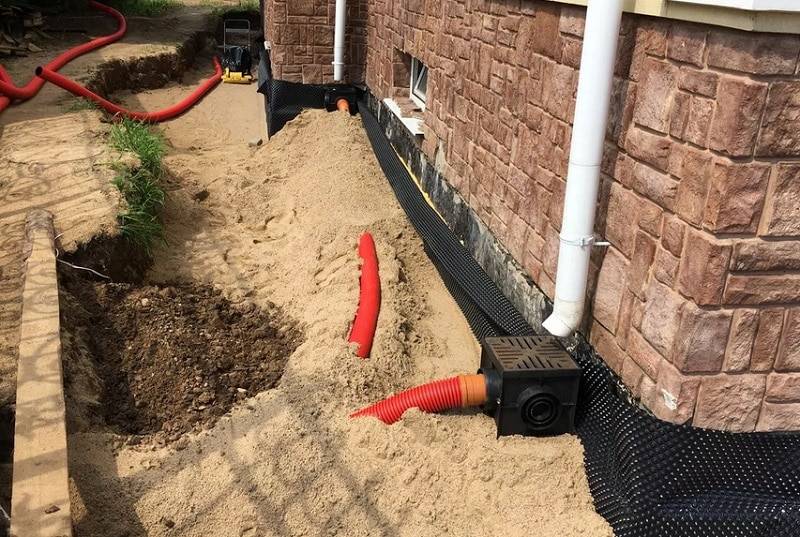

Монтаж дренажа вокруг дома своими руками

Вполне возможно выполнить монтаж дренажа вокруг дома своими руками. Для этого достаточно базовых чертежных знаний и умения выполнять простые строительно-монтажные работы.

Перед началом работ необходимо:

  • провести геодезические и геологические изыскания участка;
  • определить тип будущей дренажной системы;
  • составить проект.

Эти работы должны выполнять специалисты. При отсутствии соответствующих навыков и оборудования, самостоятельное составление проекта может привести к серьезным ошибкам. В результате всю работу придется переделывать.

Если неправильно построить дренаж под фундаментом, это привет к его преждевременному разрушению постройки, необходимости сносить и заново отстраивать дом.

Выбор материалов и их ориентировочная стоимость

Выбор и закупку материалов производят, когда проект готов.

Для дренажной системы вокруг дома своими руками потребуется:

  • геотекстиль плотностью 100 -150 г/м2; цена от 17 руб./м;
  • дрены; цена от 50 рублей за метр пластиковой трубы;
  • щебень или гравий размера, превышающего размер отверстий в дренах; от 200 руб/м3;
  • песок; от 100 руб/м3;
  • колодец смотровой пластиковый; от 950 руб.;
  • колодец коллекторный пластиковый; от 10 000 руб.;
  • дренажный нанос; погружного типа от 3000 руб.;
  • фитинги.

Дрены бывают пластиковые, асбестоцементные и керамические. Предпочтение стоит отдать трубам из высокопрочного пластика, способного выдержать значительные нагрузки.

В продаже есть пластиковые дрены, обернутые геотекстилем или кокосовой копрой.

Асбестоцементные трубы имеют большой вес и требуют специальной техники для аккуратной и правильной укладки. У керамических высокая дренажная способность, однако, они хрупкие, их сложно устанавливать, могут не выдержать давления замерзших грунтов.

Какие инструменты потребуются

Прежде чем приступить к работе, необходимо подготовить инструменты. Понадобится:

  • штыковая и совковая лопаты;
  • тачка садовая;
  • уровень;
  • рулетка;
  • ручная трамбовка.

Самостоятельное устройство дренажа

При небольшом объеме земляных работ траншея может быть вырыта руками с помощью лопаты, если объем большой – воспользуйтесь услугами землеройной техники.

Перечень необходимых материалов и инструментов

Для проведения работ необходимо наличие:

  1. Небольшого экскаватора с водителем-оператором, либо лопаты.
  2. Полиэтиленовых, полипропиленовых или пластиковых труб, имеющих две зоны перфорации, расположенные друг против друга – они называются дренами или водоводами.

Дренажный колодец для дренажной системы.

Чаще всего используются трубы с диаметром 100 мм.

  1. Соединительных элементов – муфт, которые используются для поворота труб на 45 градусов.
  2. Готовых полимерных смотровых колодцев и коллекторов, либо бетона и опалубки для того, чтобы обустроить их самостоятельно.
  3. Гаотекстильного полотна, мелкого щебня, гравия и песка, выполняющих роль дренажного слоя и фильтра, который не дает засоряться перфорированным отверстиям дренажных труб.
  4. Лазерного нивелира, набора вешек и шнура. Наличие этих инструментов необходимо для определения нужного угла уклона дренажа и вначале проведения земляных работ.
  5. Упорства, веры в себя и понимания того, что эту работу можно выполнить самостоятельно.

Виды дренажных систем

В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.

Поверхностный дренаж

К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.

Существует два вида поверхностного устройства дренажа: линейный и точечный.

Линейный дренаж

Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.

Точечный дренаж

Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.

По способу устройства дренаж может быть открытым и закрытым

Открытый дренаж

Система траншей, желобов, водостоков или водосборных лотков.

Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.

Принцип устройства открытой дренажной системы

Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.

Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30о, а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.

Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.

Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.

Открытый дренаж вокруг дома

Закрытый дренаж

Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Их виды представлены на фото.

Закрытый дренаж вокруг дома

Засыпной дренаж – система засыпанных траншей

Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.

Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.

выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;

на дно траншеи укладывается геотекстиль;

траншея засыпается гравием, щебнем и т.п.;

сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.

Засыпной дренаж

Глубинный дренаж

Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.

Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).

В каких случаях необходим дренаж

Существует несколько обстоятельств, при которых обустройство дренажной конструкции считается обязательным условием:

  1. Участок располагается на равнине. Если выпадает много осадков за короткий отрезок времени или после долгой зимы активно тает снег, то грунт перенасыщается влагой.
  2. Низменное место. Вся вода стекает с более высоких мест и надолго остается в низине.
  3. Участок имеет сильный уклон. Потоки воды, вызванные обильными дождями, будут смывать верхний слой земли, наиболее питательный для растений. В таких условиях невозможно рассчитывать на богатый урожай.
  4. Тяжелая суглинистая почва. Удерживает в поверхностном слое слишком много влаги, которая в большом количестве вредит растениям.
  5. Высокий уровень грунтовых вод. На некоторых участках водоносный слой располагается очень близко к поверхности земли.
  6. Бетонные площадки и дорожки из тротуарной плитки. Искусственные покрытия, которые занимают на участке большое пространство земли, мешают естественному отводу влаги.

Если участок уже благоустроен, то дренажную систему проводят с учетом расположения объектов и растений. Искусственный отвод воды не должен разрушить оформленный ландшафт.

Как укрепить стенки?

Необходимо обязательно укреплять стенки дренажной траншеи, иначе со временем они осыплются, что приведет к разрушению. Для этого подходят такие материалы, как:

  1. Геосетка – это один из самых часто используемых материалов. Он отличается повышенной прочностью, не подвержен коррозии, не боится влажной среды и механического воздействия. Для его изготовления применяются полимерные волокна.
  2. Геоматы – по внешнему виду материал напоминает мочалку, благодаря чему легко закрепляется на поверхности почвы, к тому же, он не препятствует росту растений. Для изготовления используются полипропиленовые материалы, из которых формируются сетки. Затем они накладываются друг на друга и скрепляются полипропиленовой нитью.
  3. Самодельный габион – для ее изготовления используется металлический, решетчатый каркас с ячейками, наполненными щебнем, галькой и пр.
  4. Георешетка – конструкция состоит из металлических ячеек, соединенных между собой при помощи сварки. Она бывает двух видов, с перфорацией и без. Первая наиболее прочная и лучше подходит для укрепления дренажной системы.

Выбор того или иного материала зависит от угла наклона траншеи:

  • до 8% — можно обойтись без укрепления, достаточно высадить по склону канавы растения;
  • от 8-15% — используются биоматы или геосетки;
  • более 15% — георешетки или габионы.

Пошаговая инструкция по укреплению

Перед началом работ необходимо очистить канаву от мусора и камней, а после выровнять. Далее:

  1. При помощи анкерных болтов устанавливается укрепление. От правильности монтажа зависит срок службы конструкции.
  2. Каждая полоса материала укладывается на предыдущую внахлест.
  3. Поверх укрепления насыпается грунт слоем 3-5 см.

Сверху на самодельные габионы необходимо уложить сетку-рабицу, это обеспечит большую прочность конструкции.

Ошибки, которые допускаются при самостоятельном выполнении дренажа

Устройство дренажной системы без участия специалистов часто сопровождается совершением следующих ошибок:

  • Использование пристенной дренажной системы для обеспечения отвода излишней влаги на участках с высоким уровнем грунтовых вод;
  • Использование трубопровода в фильтрах геотекстильного типа на участках с глиняной почвой, что в конце концов приведет к их засорению;
  • Применение уровней во время укладки трубопровода;
  • Монтаж ливнесточных колодцев там, где следует устанавливать дренажные;

Самой распространенной ошибкой является установка одной дренажной системы вокруг дома. Как показывает практика, этого слишком мало. Необходимо обязательно производить монтаж системы водостока, которая будет отводить воду с крыши здания в специальный колодец.

Также, следует избегать использования для дренажа и ливневки вокруг дома одного трубопровода, так как дренаж не будет справляться со своими функциями во время дождей, что приведет к затоплению участка. Переувлажнение почвы около фундамента может привести к ее пучению во время морозов, что в свою очередь окажет пагубное влияние на основание дома, вплоть до полного разрушения.

Пучение почвы – одна из серьезных причин ведущих к разрушению дома Источник martand.ru

Для изготовления ливневки используются канализационные трубы оранжевой расцветки (предназначены для почвы) и специальных колодцев, где будет скапливаться избытки воды, которыми впоследствии можно поливать растительность.

Как сделать дренаж вокруг дома своими руками используя дренажные трубы

Как сделать дренаж вокруг дома своими руками, назначение, способы устройства в зависимости от уровня грунтовых вод, как сэкономить.

Оптимальные показатели эффективности, пропускной способности и долговечности имеют системы, закладываемые из перфорированных на заводе или в домашних условиях труб с сечением от 75 мм и выше. Глубина их размещенияи расстояние от фундамента бывают разными, но общий порядок укладки неизменен:

Тип системы и эти параметры подбираются исходя из:

• Общего УГВ и его близости к подошве фундамента. При высоком УГВ вокруг фундамента закладывается понижающий дренаж, при низком – перехватывающий.

• Наличия или отсутствия в доме подвала. Для домов с цокольными этажами или подвалами оптимальной признана пристенная система с уложенными по периметру трубами с сильным уклоном и отступом от здания в пределах 0,5-1 м. При отсутствии в проекте подвала и заложении дома на пучинистых грунтах лучшие результаты достигаются при кольцевом дренировании с отступом от конструкций около 2-3 м и обязательным их заглублением ниже подошвы фундамента.

• Возможности упрощения или, наоборот, потребности в усложнении или комбинировании систем водоотвода. Так, на участках с сильным уклоном в защите и отводе может нуждаться только одна стена дома, в регионах с редкими, но обильными осадками качественный дренаж обеспечивают вертикальные длинные (10-50 м) трубы или скважины с диаметром от 90 см и глубиной от 1,5 м, засыпанные щебнем.

При особо неблагоприятных условиях вертикальная компоновка системы комбинируется со стандартной кольцевой или пристенной.при высоком уровне грунтовых вод

При УГВ выше подошвы фундамента единственно верным решением является заложение понижающего и в большинстве случаев – глубинного дренажа, рассчитанного на постоянные нагрузки вне зависимости от интенсивности осадков в регионе. При его монтаже выполняются обязательные правила:

при низком уровне грунтовых вод

Перехватывающий дренаж чаще всего работает в комплексе с системой ливневой канализации и располагается впритык к отмостке (но не под ней). Линия расположения дренов в таких схемах должна совпадать с нижним срезом фундамента (включая щебенчатую подсыпку). Летом и зимой такие системы обычно простаивают, весной или осенью – эксплуатируются в интенсивном режиме и чаще осматриваются. Из-за близкого расположения к нулевому уровню в северных широтах такие дрены могут нуждаться в дополнительном утеплении щебнем или консервации в зимнее время.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
