Индикатор скрытой проводки: принцип работы и инструкция по применению

Сферы применения индикаторов

Сферы применения ИПС зависят от комплектации прибора и его чувствительности.

Базовые модели комбинированных детекторов можно использовать в таких целях:

  • определение скрытой электропроводки в потолках, стенах, полах;
  • обнаружение мест обрывов электрокабелей;
  • правильность подключения фаз электросчетчиков;
  • определение фазового провода;
  • обнаружение незаземленного оборудования;
  • проверка исправности плавких вставок и предохранителей;
  • обнаружение мест расположения металлической арматуры в стене,

К дополнительным возможностям ИСП можно отнести такие функции:

  • индикация объектов типов «неметалл», «немагнитный металл», «магнитный металл», «проводка под напряжением»;
  • определение температуры поверхности;
  • индикация точности обнаружения в процентах;
  • обнаружение дерева;
  • автоматическое обнаружение центра металлических предметов.

Думать о необходимой функциональности нужно ещё до покупки детектора, потому что цена приборов с минимальной и максимальной начинкой может отличаться в 50-100 раз.

Основные виды

Разновидности, за исключением разных производителей, поставляющих свои изделия на рынок, касаются принципов работы. Среди прочих, выделяют три основных принципа действия:

1. Электростатика. Это самый простой способ, который работает по принципу распространения электромагнитного поля. Если проводник попадает в него, то прибор дает звуковой сигнал. Чем ближе проводник находится к центру поля, тем сигнал сильнее.

Такие приборы просты в конструкции и удобны в управлении, но рассчитаны всего на глубину до 7 см в самой мощной комплектации. Среди приборов этого подвида есть те, что работают на емкостном принципе, что позволяет даже искать пустоты и дерево.

Если элементы питания такого инструмента истощены, есть вероятность, что магнитного поля будет недостаточно, что приведет к уменьшению глубины нахождения. Поэтому за батарейками электростатического детектора стоит регулярно следить.

Детектор проводки фирмы IEK

Таким инструментом легко найти именно фазный провод. Если по нему идет напряжение, то нужно выключить лампочку при помощи выключателя. Обрыв подачи питания отлично отразится на магнитном поле, что позволит быстро определить нужную нам жилу.

2. Электромагнит. Этот принцип работает совсем наоборот. Т.е, прибор умеет находить проводники, вокруг которых расположено магнитное поле. Оно есть везде, если провод находится под напряжением. Поле располагается, примерно, на 1 см в диаметре вокруг жилы проводника.

Прибор рассчитан на работу до 10 см. Важным условием поиска провода является то, что по нему идет напряжение, поскольку иначе магнитного поля не будет. Поэтому такой инструмент для поиска оборванной цепи питания не подойдет. В остальном, чем больше нагрузка на кабель, тем проще его обнаружить в стене.

3. Металлодетектор. Такой прибор работает по принципу металлоискателя. Он сам создает вокруг себя электромагнитное поле, в которое попадает проводник. В этом проводнике образуется свое поле. Именно на разности потенциалов и работает детектор.

Помимо кабеля, он ищет трубы, арматуру, саморезы и другие металлические предметы. В некоторых случаях это неудобно, поскольку даже в деревянных домах, не говоря уже панельных домах, в стенах может быть металл. Хотя для бурения это подойдет, поскольку вы точно будете знать, что не попадете сверлом в железо.

4. Емкостной прибор. Ранее мы уже говорили, что они способны находить дерево и пустоты. Принцип их работы таков, что емкостной детектор, находясь вблизи кабеля, измеряет его диэлектрическую проницаемость. Такой инструмент считается неточным, что делает его детектором второго плана.

5. Ультразвуковой детектор. Это самый точный инструмент, который есть сегодня в продаже. Он посылает звуковой импульс и анализирует его по принципу «Эхо». Такой инструмент стоит дорого, но для профессиональных работ он идеален.

Детектор скрытой проводки фирмы BOSCH

Среди всего прочего, нужно отметить, что есть комбинированные детекторы, которые сочетают в себе свойства электростатики, металлодетектора, емкостного прибора

Поэтому, выбирая инструмент, даже если ничего о нем не знаете, обращайте внимание на стоимость. Анализ рынка говорит, что до тысячи рублей вряд ли можно найти что-то другое, чем электростатический инструмент

Применение[ | ]

Определение фазного провода Для определения фазового провода необходимо приставить жало индикатора к токонесущему проводнику и коснуться пальцем контакта на корпусе индикатора. Если токонесущий проводник является фазным, то из-за разницы потенциалов между проводником и телом человека, которое имеет некоторую электрическую ёмкость (десятки, сотни пФ), в неоновой лампе индикатора появится слабое свечение. Сила тока, протекающего при этом через тело человека, при напряжении сети 220 В и ёмкости, например 300 пФ (ёмкостное сопротивление на частоте 50 Гц около 11 МОм), составляет 0,02 мА. Такая сила тока очень мала и является абсолютно безопасной для человека (она даже не вызывает никаких неприятных ощущений, не говоря уже об электрическом ударе).

При проведении работ необходимо соблюдать правила техники безопасности. Перед использованием индикатора любого типа следует убедиться в его исправности, для чего проверить его на токоведущих частях заведомо находящихся под напряжением. Если индикатор был уронен или подвергался ударам, применять его без предварительной проверки запрещается.

Как найти проводку в стене без прибора

Конечно же, раньше для обнаружения проводки в стене обходились без приборов, при этом безопасно находили всю линию электросети под обоями, плиткой и штукатуркой. Как это делали наши деды и прадеды?

Предоставляем к Вашему вниманию три наиболее простых варианта, который позволят самому найти проводку.

Если намечается капитальный ремонт.

Срываете обои и осматриваете стену в хрущевке (либо в доме). Обычно штробы для скрытой электропроводки немного выделяются цветом от остальных участков поверхности, да и на ощупь шпаклевка будет более шершавой.

Радиоприемник.

Берете обыкновенный радиоприемник, настраиваете на 100 кГц и подводите к необходимой зоне. В месте, где проходит ток, приемник начнет сильнее шуметь.

Использование микрофона на магнитоле.

Альтернативный вариант по отношению к радиоприемнику – использование микрофона на магнитоле. Включаем микрофон и аккуратно ведем его вдоль поверхности. Появился шум либо треск – Вам удалось найти приблизительное место нахождения трассы.

Как найти обрыв провода в стене своими руками

Обрыв кабеля в скрытой электропроводке – неприятность, которая случается не слишком часто, но заставляет потратить массу времени, нервов и сил на ее поиск и устранение. Ощутимо она ударит и по карману, ведь надо найти в стене поврежденный участок, добраться до него, отремонтировать и заделать снова.

За эту работу придется отдать специалисту ощутимую сумму. Сэкономить можно в том случае, если с поиском и устранением неисправности вы сможете справиться самостоятельно.
Поиск обрыва скрытого провода, независимо от причины повреждения и используемых для поиска приборов, производится в следующем порядке:

  • Перед тем, как искать место повреждения кабеля, обесточьте проводку.
  • Иногда для снижения уровня сопротивления изоляцию провода прожигают.
  • Для поиска можно прибегнуть к акустическому или индукционному способу, а также воспользоваться транзисторным приемником или обычным бытовым мультиметром.
  • Профессиональные электрики в своей работе применяют трассоискатели. Эти приборы позволяют не только быстро отыскать электрическую линию, но и найти все токоведущие проводники, а также узнать, под напряжением они находятся или нет. Для большей эффективности отдельные типы таких аппаратов используются вместе с генераторами.

Стоит упомянуть о новейшей технологии электросетей, которая не так давно начала применяться в странах Европы, но в России, к сожалению, пока не практикуется. Особенностью этого монтажа является встраивание в кабельные жилы при прокладке линий маячков (маркеров).

Если в такой сети случится обрыв, то трассоискатель по сигналу с маячка поможет быстро найти место неисправности. Это позволяет сэкономить значительное время и быстро восстановить работоспособность электропроводки.


Акустический метод определения обрыва в скрытой проводке предполагает наличие:

  • Генератора, который подсоединяется к проводу.
  • Акустический сигнализатор.
  • Головные телефоны (наушники).

Во время поиска проводка прослушивается с использованием перечисленных элементов. По достижении места, где находится обрыв электропроводки, в наушниках раздастся резкий щелчок. Для получения результата нужно, чтобы генератор был настроен правильно, на ту частоту, которая необходима.

Индукционный метод поиска обрыва скрытой в стене проводки предусматривает подключение генератора к силовому проводнику. После выставления на генераторе уровня нагрузки тестирование проводится аналогично акустическому методу, с помощью наушников и специального сигнализатора.

Разница в том, что по всей длине линии вплоть до места повреждения в наушниках будет слышен сигнал, который значительно усилится при достижении места обрыва и пропадет за ним.

Итак, мы разобрались, как найти обрыв в проводке. Если вы не располагаете нужными приборами или не уверены, что правильно определите место разрыва кабеля и сможете самостоятельно его заделать, оптимальным выходом из ситуации будет приглашение специалиста по электромонтажу.

Профессиональные электрики имеют опыт подобной работы и располагают необходимым электрооборудованием, а значит, в течение достаточно короткого времени смогут найти неисправность и устранить ее.

Использование индикатора

Как проверить проводку в квартире? Для поиска цепи с переменным током используется первый режим на приборе. Выставить его можно при помощи переключателя на боковой панели устройства. При этом подвижный сенсор должен находиться в собранном состоянии. Определять точное местонахождение цепи следует с розетки

Во время работы важно держать тестер к стене передней частью

Если разворачивать устройство, то нужно менять настройки чувствительности. Сделать это можно при помощи специального регулятора. Для поиска электромагнитного излучения в цепи используют второй режим. При этом подвижный щуп также должен оставаться в собранном виде за пластиной. В первую очередь сигнал проверяется на розетке. Далее устройство следует отдалять от нее и следить за показаниями индикатора. Если звуковой сигнал во время работы отсутствует, значит, в этом месте нет цепи

Дополнительно важно учитывать, что устройство покажет сигнал мощностью не более 0,4 мВт

Самодельный детектор

Большой выбор детекторов промышленного производства позволяет удовлетворить потребности пользователя с любой квалификации. Если учесть, сколько стоит хороший индикатор скрытой проводки и приложить немного усилий, то можно сэкономить средства и сделать аналогичный прибор своими руками.

Варианты самодельных индикаторов скрытой проводки

Этот прибор отличается простотой схемы и доступностью деталей.

Схема самодельного детектора

В качестве основного элемента использован резистор с большим сопротивлением. Его задачей является защита схемы от высокого напряжения. Роль антенны отводится отрезку проводника (желательно медного) длиной от 5 до 15 см. Индикатором служит пьезоэлемент, который при приближении прибора к скрытой проводке начинает издавать характерное потрескивание.

При создании детекторов скрытой проводки целесообразно использовать полевые транзисторы, чутко реагирующие на изменение электромагнитного поля. Наиболее простой вариант такой схемы представлен ниже.

Индикатор на полевом транзисторе

Для монтажа подойдут любые транзисторы серий КП103, КП303. Звуковая сигнализация осуществляется при помощи телефона, имеющего сопротивление порядка 1,5– 2кОм. Индикатором служит стандартный омметр. Примечательно, что роль антенны выполняет корпус транзистора. Схема не отличается чувствительностью и позволяет найти неглубоко заложенные провода, находящиеся под напряжением.

Следующая схема имеет улучшенные параметры.

Детектор со световой сигнализацией

В качестве антенны используется медная проволока толщиной до 1 мм и длиной 8–10 см. Увеличение длины антенны повышает чувствительность прибора. Как и в предыдущем варианте, здесь отсутствует возможность регулировки чувствительности, что является существенным недостатком.

В следующем приборе эта функция присутствует.

Детектор с настраиваемой чувствительностью

В качестве динамика можно использовать любой, имеющий сопротивление в пределах 30–60 Ом. Для изготовления антенны понадобится каркас, диаметром 3 мм. Поверх которого необходимо намотать 20–50 витков медного провода сечением от 0,3 до 0,5 мм.

В следующей схеме реализован принцип металлодетектора.

Самодельный металлоискатель

Транзистор VT1 является главным элементом генератора, создающего колебания с частотой порядка 100 кГц. Второй транзистор играет роль детектора. С помощью VT3, VT4 обеспечивается индикация.

Катушки намотаны поверх сердечника из феррита диаметром 8 мм. Они делаются из провода ПЭВТЛ 0,35. Катушка L1 содержит 120 витков, а L2 – 45.

Наладка детектора осуществляется при помощи резисторов R3 и R5. При этом рядом с устройством не должно находиться металлических предметов. Изменяя сопротивление резисторов необходимо добиться практически полного угасания светодиода. Затем, поднося к антенне монету или другой металлический предмет, этими же резисторами настраивают желаемую чувствительность. Прибор сообщает о нахождении металла и проводов частым миганием светодиода.

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.

Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.

Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.

Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:

  1. Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
  2. Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
  3. Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.

Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.

Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи

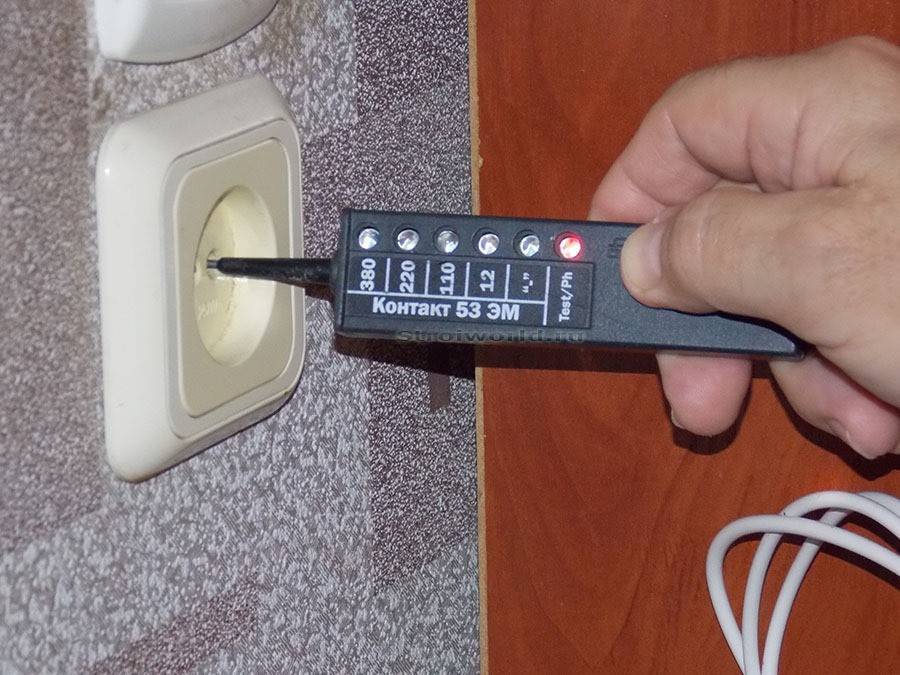

Характеристики активных отверток-индикаторов напряжения

Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.

Активные индикаторы имеют следующие технические характеристики:

  1. Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
  2. Светодиод вместо неоновой лампы.

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.

Активные индикаторы имеют собственный источник питания

Модель «Тестбой Лед»

Эта модель отличается удобством использования, а также долговечностью. При этом поиск проводки в стене много времени не отнимет. Индикация в данном приборе предусмотрена визуальная, а выбор диапазона измерений происходит в автоматическом режиме. Адаптер контрольного щупа установлен довольно качественный. Сделан он полностью из меди и имеет толщину 4 мм.

Класс защиты в этой модели типа «ИП65», а отключение устройства происходит автоматически. Подсветка места работы происходит при помощи белого светодиода. Сверхнизкое напряжение системой индикации определяется легко, и это, несомненно, преимущество. Помимо светового и звукового сигналов, устройство можно настроить на вибрацию во время работы. Тестирование «Тестбой Лед» производится довольно просто, а однополюсная проверка фазы возможна.

Индикация с тестера способна сработать даже при напряжении в 100 В. Транзисторы в этой модели установлены биполярного типа. Риск короткого замыкания в приборе практически отсутствует. Дополнительно следует отметить очень качественные конденсаторы в индикаторе. Изготовлены они полностью из алюминия и имеют хорошую проводимость. Стоит индикатор обнаружения скрытой проводки «Тестбой Лед» на рынке примерно 4000 руб.

Народные и дедовские методы поиска

Хорошие приборы для обнаружения скрытой проводки стоят больших денег. Поэтому нет смысла их приобретать, если необходимо проделать пару отверстий в стене. Отыскать проводку в домашних условиях возможно с помощью дедовских или народных способов.

Эти методы не отличаются большой точностью и надежностью результатов. Зато позволяют определить кабель, используя подручные средства. Для народных способов обнаружения потребуются такие устройства, как:

  • слуховой аппарат;
  • радиоприемник;
  • компас;
  • смартфон.

https://youtube.com/watch?v=uOhEbo4vW9k

Дополнительная информация. Если необходимо отыскать распределительную коробку, от которой расходятся провода, можно обойтись без приборов. Понадобится отвертка с монолитной рукоятью. Коробка представляет собой пустую полость. Если простукивать отверткой стену, то там, где сплошной бетон — звук будет глухим, а где коробка — звонким.

Обнаружение кабеля слуховым аппаратом

Старые модели слуховых аппаратов способны достаточно эффективно обнаруживать замурованные в стены кабели. К примерам таких устройств относится АК-1. Прибор дополнен функцией «телефон». Она предназначена для того, чтобы люди со слабым слухом могли без лишних помех разговаривать по телефону.

Слуховой аппарат “АК-1”

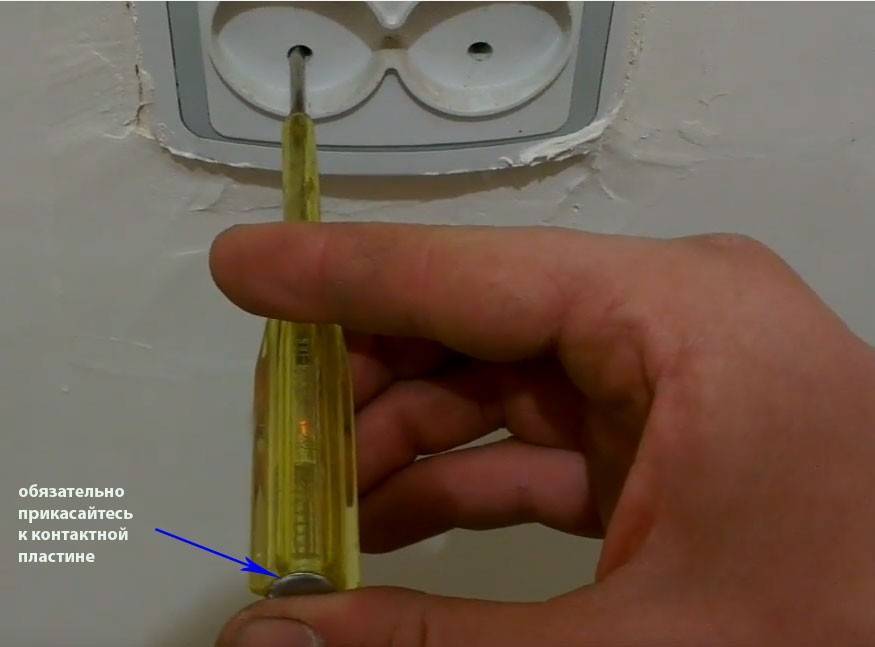

Как определить фазу

Вопрос весьма простой, тем не менее, многие попросту не знают на него ответа. Если у вас есть любой, даже самый простой индикатор напряжения, прочитав инструкцию к нему вы легко разберетесь что к чему. В случае с простой индикаторной отверткой, достаточно просто вставить ее в розетку и коснуться контакта – если лампочка загорелась, вы нашли фазу, если нет – вы определили нуль.

Чтобы отвертка работала правильно, в ней должен находиться резистор, имеющий сопротивление на уровне одного мегаома. Если отвертка из Поднебесной, эта ее часть будет сделана в форме цилиндра сероватой окраски.

Несмотря на свою простоту, отвертка с индикатором напряжения выручает в самых простых и банальных ситуациях, и особенно незаменима в ежедневной жизни.

Если вы работаете с жидкокристаллической модификацией, нужно знать, что проверяя напряжение системы с нагрузкой ниже 50-ти вольт, нужно касаться специальной сенсорной панели.

Сферы применения индикаторов

Сферы применения ИПС зависят от комплектации прибора и его чувствительности.

Базовые модели комбинированных детекторов можно использовать в таких целях:

  • определение скрытой электропроводки в потолках, стенах, полах;
  • обнаружение мест обрывов электрокабелей;
  • правильность подключения фаз электросчетчиков;
  • определение фазового провода;
  • обнаружение незаземленного оборудования;
  • проверка исправности плавких вставок и предохранителей;
  • обнаружение мест расположения металлической арматуры в стене,

К дополнительным возможностям ИСП можно отнести такие функции:

  • индикация объектов типов «неметалл», «немагнитный металл», «магнитный металл», «проводка под напряжением»;
  • определение температуры поверхности;
  • индикация точности обнаружения в процентах;
  • обнаружение дерева;
  • автоматическое обнаружение центра металлических предметов.

Думать о необходимой функциональности нужно ещё до покупки детектора, потому что цена приборов с минимальной и максимальной начинкой может отличаться в 50-100 раз.

Для чего нужны тестеры трассы

Начиная сложный ремонт, связанный с перепланировкой квартиры, устройством новых проемов, собираясь повесить новые гардинные карнизы, зеркало или украсить стену картиной, нужно точно знать где лежит электрическая проводка. Легко определить и уточнить, если:

  • Существует техническая документация с трассой прокладки электрической сети квартиры, привязанной к расположению фиксированных строительных конструкций;
  • Можно визуально определить неоднородности покрытия стен в местах заделки штроб, хорошо угадываются распределительные коробки. Стандартно провода укладываются строго горизонтально или вертикально на оговоренном расстоянии от строительных конструкций;
  • Монтаж электрической сети выполнял тот же человек, который сейчас будет ломать стены.

Когда перечисленные условия не выполняются или возникают малейшие сомнения правильности определения трассы, должен использоваться детектор скрытой проводки. Его наличие так же очень облегчает поиск места неисправности при поломке, экономит время, силы. Минимизирует разрушение стен, потолков при поиске точки перегорания проводника под слоем штукатурки.

Типы индикаторов

Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.

Рассмотрим их ниже:

  1. Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
  2. Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
  3. Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
  4. Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.

Электростатические приборы

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.

Детектор Е121

Особенности детекторов электростатического типа:

  • учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
  • при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
  • сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

Электромагнитные искатели

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.

Электромагнитный сигнализатор

У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности.  Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

Детекторы металла

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.

Модель PMD 7 производства компании Bosch

К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Комбинированные искатели

Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.

Фото: TS-75 – надежный и недорогой мультидетектор проводки

Область применения индикаторных отверток

Индикаторная отвертка выполняет целый ряд полезных функций, которые облегчают процесс ремонта электрических цепей, наладку оборудования, прокладку цепей управления, контроль состояния осветительных и розеточных сетей. Поэтому даже простому обывателю желательно уметь пользоваться индикатором. Прежде всего, все модели работают как индикаторы напряжения и выполняют следующие операции:

самой важной функцией индикаторных отверток является обеспечение безопасности, роль указателя, обесточена цепь или нет;

  • выявляют наличия напряжения в сети (их используют как индикатор напряжения);
  • выделяют фазные провода от проводов нейтрали и заземления;
  • проверяется целостность проводников в кабеле;
  • определяется место обрыва провода в скрытой проводке;
  • для проверки целостности спирали ламп накаливания, электромагнитных катушек и многие другие полезные действия.

Пользоваться отверткой удобно, кроме индикаторных функций одним инструментом можно проводить и механические работы, откручивать или завинчивать небольшие винты в местах контактов электрооборудования.

Размеры и характеристики

Характеристики детекторов важны. Они помогут сделать правильный выбор при покупке:

  • Локализация объекта. Эта особенность позволяет приблизительно и неточно определить расположение кабеля под стеной. Особенно, проблемы могут быть тогда, когда поверх кабеля нанесена мокрая штукатурка. Поэтому подобные механизмы, стоимостью до 1000 рублей, если и применяют, то для поиска крупных объектов.
  • Поиск на глубине. Этот показатель напрямую зависит от плотности. В основном, дело имеют с бетонными стенами, плотность которых тем больше, чем лучше качество бетона. Соответственно, чем выше плотность, тем хуже проницаемость и ниже глубина обнаружения. В стенах из пеноблоках, напротив, всегда лучше находится кабель даже на 10 см. С другой стороны, средняя глубина залегания редко превышает 3-4 см. Но прибор нужно всегда брать с запасом мощности.
  • Автоматическая подстройка. Эта возможность позволяет убирать помехи, а также повышать/понижать интенсивность образования магнитного поля, распространения ультразвука или работу электромагнита. В какой-то степени это экономить энергию батарей, что продлевает срок их службы без замены. Современные приборы позволяют изначально выставлять тип материала стен, чтобы увеличить точность подстройки при работе.
  • Поиск поврежденного участка. Другими словами – это обрыв. С цепью на 220 и 380 вольт это получится разве что тогда, когда нет короткого замыкания. В остальном, такая функция удобна для того, чтобы находить обрыв в теплом полу. Это поможет с минимальным количеством затрат на ремонт локализовать проблему и устранить ее в короткие сроки.

Что касается размеров, то они сугубо индивидуальны и зависят от конкретного производителя. Зачастую они не превышают 10-15 см в длину, 5-7 в ширину, удобно лежат в руке, весят не более 500 грамм. Их удобно транспортировать в кармане куртки или возить с собой в багажнике автомобиля.

Сферы применения индикаторов

Сферы применения ИПС зависят от комплектации прибора и его чувствительности.

Базовые модели комбинированных детекторов можно использовать в таких целях:

  • определение скрытой электропроводки в потолках, стенах, полах;
  • обнаружение мест обрывов электрокабелей;
  • правильность подключения фаз электросчетчиков;
  • определение фазового провода;
  • обнаружение незаземленного оборудования;
  • проверка исправности плавких вставок и предохранителей;
  • обнаружение мест расположения металлической арматуры в стене,

К дополнительным возможностям ИСП можно отнести такие функции:

  • индикация объектов типов «неметалл», «немагнитный металл», «магнитный металл», «проводка под напряжением»;
  • определение температуры поверхности;
  • индикация точности обнаружения в процентах;
  • обнаружение дерева;
  • автоматическое обнаружение центра металлических предметов.

Думать о необходимой функциональности нужно ещё до покупки детектора, потому что цена приборов с минимальной и максимальной начинкой может отличаться в 50-100 раз.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
