Импульсное реле для управления освещением — виды, маркировка и подключение

Схема управления мощными системами освещения

Приведенные выше схемы управления, можно использовать лишь для систем освещения с номинальным током до 16 А. А в случае с проходными выключателями и того меньше — до 10А. Более мощные системы, применяемые на производстве, требуют иного подхода.

Эти ограничения связаны с номинальным током коммутационных аппаратов. Ну не способны хлипкие контакты импульсного реле или проходного выключателя, коммутировать токи больших величин.

Магнитный пускатель

• Для дистанционной коммутации таких систем освещения, следует использовать магнитные пускатели. В зависимости от модели, такие изделия способны коммутировать токи до 100А и больше. Да, чем большие токи способен коммутировать пускатель, тем выше его цена, но других вариантов нет.
• Для управления пускателем обычно используются кнопочные посты. Кнопочный пост — это две кнопки «Пуск» и «Стоп» в одном корпусе. Кнопка пуск имеет нормально разомкнутый контакт – то есть контакт который замыкается только при нажатии кнопки. А кнопка стоп имеет нормально замкнутый контакт – то есть контакт который размыкается только при нажатии.

На фото кнопочный пост

Если вам необходимо управлять освещением из двух мест, то вам необходимо два таких кнопочных поста. Подключаем их следующим образом. От фазного провода, приходящего на силовые контакты пускателя, монтируем провод к нормально разомкнутому блок-контакту пускателя. От этого же контакта монтируем провод к контакту номер 1 первой, и второй кнопки «Пуск».

Устройство магнитного пускателя

Схема подключения пускателя от одного кнопочного поста

От контакта номер 2 кнопки «Пуск» первого кнопочного поста, монтируем и подключаем еще один провод к контакту номер 1 кнопки «Стоп». От второго контакта кнопки «Стоп», монтируем провод к 1 контакту кнопки «Стоп» второго кнопочного поста. А уже от 2-го контакта кнопки «Стоп», монтируем провод к катушке пускателя. Осталось подключить второй контакт катушки к нулевому проводу — и схема управления готова.

Схема подключения пускателя от любого количества кнопочных постов

На первый взгляд все это очень запутано, но здесь нет ничего сложного. Осталось подключить силовые провода к силовым контактам пускателя — и схема готова к работе.

Впечатления

Сам себе поражаюсь 8|, но восторженные. Придумывая в голове идеальный метод управления люстрой по Альтшуллеру я так и сформулировал. Никакого радиоканала, чтоб одна люстра другой не мешала — управление по существующим проводам, фаза и нейтраль. Никакого комплектного выключателя — должен работать тот, что стоит сегодня, на одну клавишу. Сколько раз щёлкнул — столько ламп и загорелось. И нате вам пожалуйста — есть такой, три бакса с бесплатной доставкой. И он, зараза мало того, что это делает — так и ещё ничего лишнего!

Аж на душе не спокойно. Может кто по комплектующим найдет какую дрянь-засаду. Или окажется неудобным на практике несколько раз щелкать… Но пока недостатков не обнаружил и товар к покупке рекомендую.

Был куплен за свои PS Продавец с апреля продал за 3 мес 10 шт. И за два дня — 41 шт., больше не было. Муськоэффект

Разновидности

Широкий выбор импульсных реле обеспечивает достаточно большой ассортимент, отличающийся как ценовой политикой, так и предоставляемым функционалом. По принципу действия все модели можно разделить на электромеханические и электронные (рисунок 4).

Рисунок 4. Электронное и электромеханическое реле

Первый вариант предусматривает механическое перемещение элементов импульсного устройства за счет электромагнитного взаимодействия между катушкой и сердечником. Вторая разновидность управляется за счет полупроводниковых элементов и ключей без механически размыкаемых контактов и подвижных частей.

Помимо этого импульсные реле могут отличаться по:

• Номинальной нагрузке – указывает допустимый ампераж, который можно подключать к силовым контактам;
• Количеству полюсов – может иметь различное число входов и выходов для реализации определенных задач;
• Способу установки – могут монтироваться на DIN рейку в соответствии с р.1 ГОСТ Р МЭК 60715-2003, кронштейн или другой вариант размещения;
• Назначению – наиболее популярны импульсные реле для контроля освещения, цепей защиты и сигнализации.

Также бистабильные устройства отличаются габаритными размерами, материалами корпуса, наличием или отсутствием сигнальных ламп.

Разновидности импульсного реле

На сегодняшний день известно несколько типов реле. Каждая разновидность имеет свои характерные особенности. К ним относят:

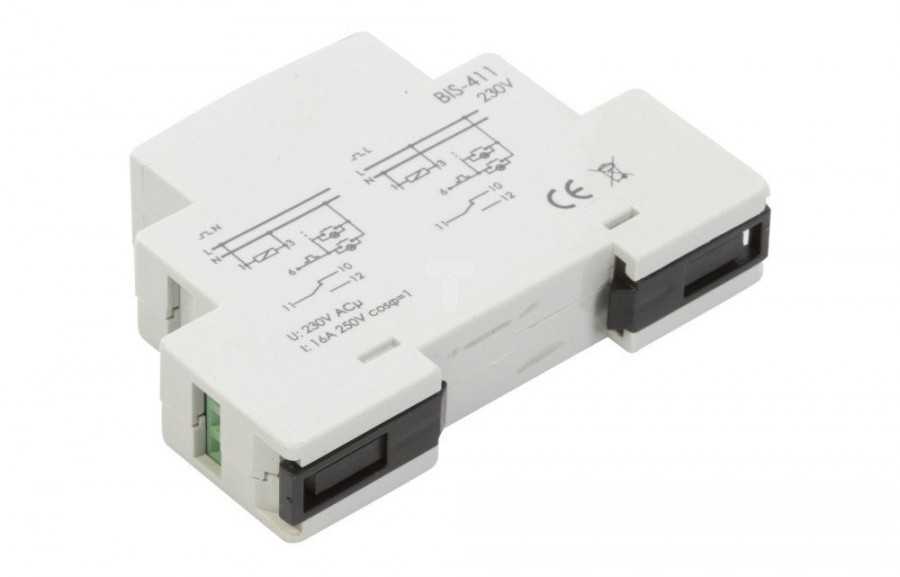

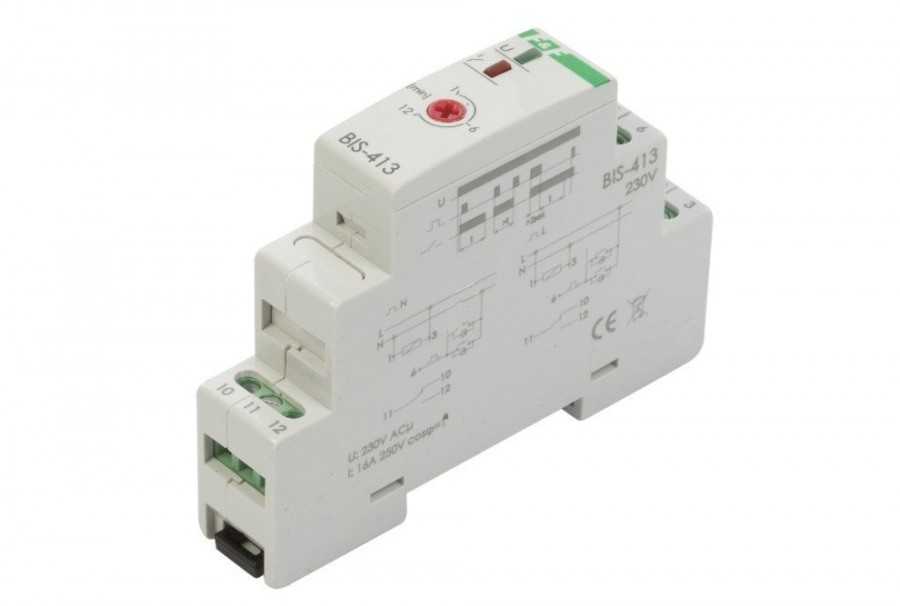

Импульсное реле бистобильного типа 411. Оно способно проводить до 12 В. Кнопки устройства параллельно соединяются между собой. При замыкании контактов в одном месте происходит разблокировка цепи в другой точке.

Главное преимущество этого механизма заключается в существенной экономии электрического кабеля. Управлять конструкцией можно любым способом. Помимо этого, здесь не нужно делать развилку электрической проводки. На фото импульсного реле изображена современная модель данного устройства.

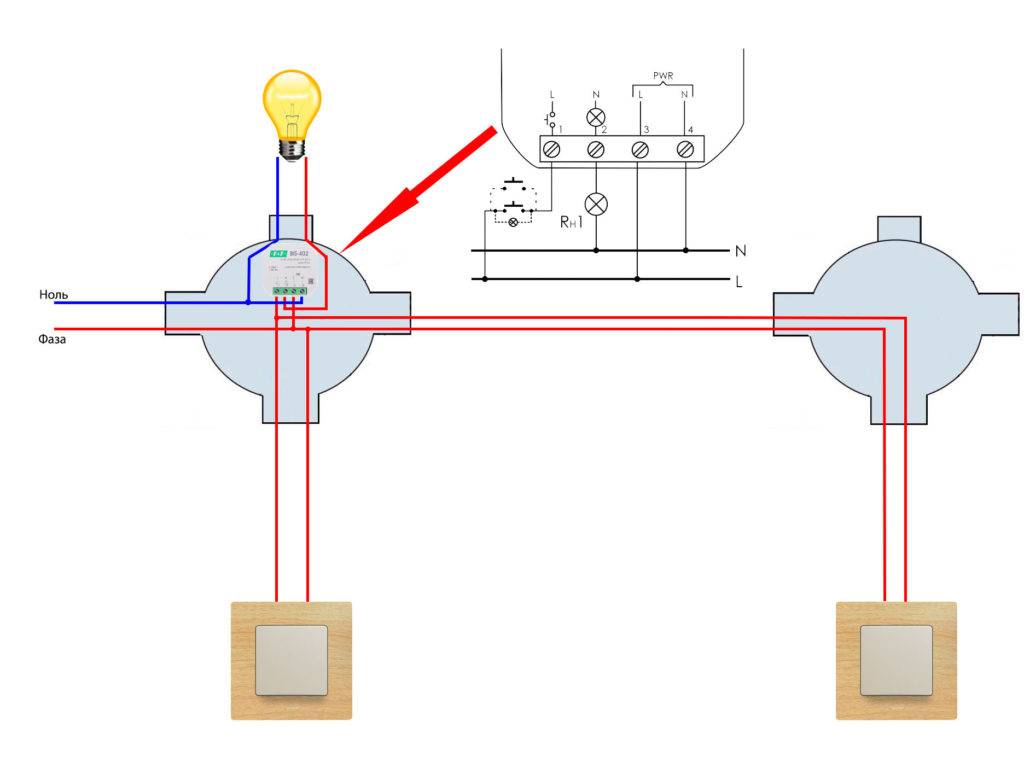

Схема с импульсным реле

Включение освещения с двух мест и более, может быть организовано при помощи так называемого импульсного реле. Такой вариант еще более прост в реализации.

Принцип работы импульсного реле

Прежде чем разбираться со схемой подключения такого реле, давайте разберемся, а как это, собственно говоря, работает.

Понимание процесса работы значительно облегчит подключение, и исключит вероятность ошибки:

Обычное реле имеет катушку и разомкнутый магнитопровод. При подаче напряжения на катушку, магнитопровод подтягивается и становится единым целым. К магнитопроводу жестко прикреплены контакты, которые при подтягивании магнитопровода тоже подтягиваются и замыкаются с неподвижными контактами. Если бы к этим контактам была бы подключена лампа, то она загорелась бы.

Упрощенная схема работы обычного реле

Но в обычном реле, как только исчезает напряжение на катушке, магнитопровод, а соответственно и контакты, возвращаются в исходное положение – отпадают. Соответственно наша лампа погаснет.

Импульсное реле

• В импульсном реле все немного не так. При подаче напряжения на катушку, магнитопровод подтягивается и замыкает контакты. При этом контакты фиксируются в данном положении. Поэтому даже при исчезновении напряжения на катушке, они остаются в таком положении.
• Для изменения положения контактов, необходимо вновь подать напряжение на катушку. Тогда контакты разомкнутся и зафиксируются в разомкнутом положении.

Кнопка для управления реле РИО-1

Кнопка для управления РИО-1 тыльная сторона

Но от кнопок питается только реле. Для подачи напряжения на лампы используется силовой контакт реле. Поэтому к нему необходимо подвести собственный фазный провод, который при замыкании контактов подаст напряжение на светильники.

Схема подключения импульсного реле

Для импульсного реле, схема управления освещением с двух мест или большего их числа, практически не отличается. Поэтому, если вам необходимо управлять освещением из трех, пяти или десяти мест, просто добавляете количество кнопок в схему.

Итак:

• Прежде всего давайте разберемся с подключением самого реле. Обычно оно имеет аж шесть контактов. Их название у разных производителей отличается. Поэтому мы будем вести рассказ на примере одного из наиболее распространенных реле – РИО-1.
• Сначала давайте соберем его силовую часть. Для этого, от группового фазного провода в распределительной коробке, монтируем провод к контакту «11». При срабатывании реле контакт «11» замкнется с контактом «14». Поэтому, от последнего монтируем провод к нашим светильникам.

Схема подключения импульсного реле РИО-1

• Для подключения светильников нам еще потребуется подключение нулевого и защитного провода. Их мы берем в распределительной коробке, и минуя любые коммутационные аппараты, подключаем к соответствующим контактам светильника. Подключение силовой части окончено.
• Теперь подключаем управление реле РИО-1. В нашем случае для этого нам потребуется две кнопки. От группового фазного провода в распределительной коробке, монтируем провод к контакту номер один первой кнопки. От нее — к контакту номер 1 второй кнопки.
• От контактов номер два второй кнопки, монтируем провод к контакту номер два первой кнопки. От этого контакта прокладываем провод к реле. Здесь подключаем его к контакту «Y» как на видео.

Схема импульсного реле

Но для создания цепи на катушке нам еще необходимо подключить ее к нулевому проводу. Поэтому, от группового нулевого провода в распределительной коробке, монтируем провод к контакту «N» реле РИО-1. На этом подключение окончено, и после подачи напряжения схема готова к эксплуатации. Согласитесь, в этом нет ничего сложного.

Способы технической реализации управления освещением

Реализовать схему управления одной группой ламп, от разных выключателей, можно несколькими способами:

• Использование проходных выключателей. Традиционная схема управления одной группой ламп от нескольких выключателей. Основой такой системы освещения являются выключатели с несколькими парами замыкающихся и размыкающихся контактов (проходные и перекрестные). Для выключателей такого типа нет четкого определения, в каком положении они включены, а в каком нет, это зависит от того, в каком положении они в последний раз оставались.

-Преимущество использования проходных выключателей, в их простоте. В схеме отсутствуют электронные и электромеханические компоненты, а управление лампами осуществляется простыми контактами, которые, при необходимости, можно восстановить.

-Недостатки схемы с проходными выключателями заключаются в сложности схемы подключения, чем больше постов управления светом, тем большее количество кабелей приходится подсоединять, а это зачастую приводит к ошибкам в монтаже.

-Электрическая цепь питания ламп, замыкается через все выключатели, что требует применения кабелей с одинаковым сечением жил, способных выдерживать ток схемы.

-Большое количество и протяженность кабельных линий, приводящих к удорожанию монтажа.

• Применение импульсного реле освещения. Оптимальным способом управления группой ламп, при помощи любого количества кнопочных выключателей, является применение импульсного реле. Релейная схема освещения разделяется на цепь управления (состоящую из неограниченного количества кнопочных выключателей, соединенных параллельно) и силовую линию питания ламп (коммутируемую мощными контактами импульсного реле).

-Преимущество при использовании такой схемы очевидно. Для питания цепи управления реле, достаточно использовать кабель, сечением 0,75 мм2.

-Для подключения кнопочных выключателей, достаточно двух проводов. Монтаж устройства не сложен, с ним по силам справиться даже домашнему мастеру.

-Недостатком импульсного реле, является его высокая стоимость.

• Дистанционное управление освещением. Реализовать такую схему можно применив радио модуль или сенсорный выключатель с дистанционным управлением.

-Преимуществом такой схемы является ее удобство, можно носить выключатель в кармане или даже управлять освещением через смартфон.

-К недостаткам дистанционного управления относиться высокая стоимость ее элементов, и необходимость наличия нескольких пультов управления.

Устройство

На рынке существует большое разнообразие импульсных реле, за счет технических и конструктивных отличий вы можете встретить и разные устройства. Но в качестве примера мы рассмотрим наиболее простое и практичное для понимания принципа действия (см. рисунок 1).

Рис. 1. Пример устройства импульсного реле

Простейший пример импульсного реле состоит из таких элементов:

• Катушка – изготавливается из медного проводника, намотанного на немагнитное основание, к примеру, каркас из текстолита, электрокартона и т.д. Предназначена для создания электромагнитного поля, воздействующего на магнитные элементы.
• Сердечник – выполняется из ферромагнитных материалов, вступающих во взаимодействие с магнитным полем катушки. Предназначен для перемещения и совершения магнитного воздействия.
• Контактная система реле – состоит из подвижных и неподвижных контактов, предназначенных для передачи сигнала.
• Резистивные, емкостные и сигнальные элементы – применяются для задания логики работы устройства и обозначения состояния.
• Таймер – задает временной интервал выдержки реле, но присутствует не во всех моделях, помогает существенно расширить функционал оборудования.

Что такое импульсное реле

Существуют импульсные реле самых разных модификаций — с креплением на DIN-рейку, установкой в распред. коробку, встраиваемые в светильник, но принцип самой работы у всех одинаковый — при нажатии кнопки выключателя кратковременный импульс поступает на катушку реле. Контакты реле замыкаются, переходя в состояние ВКЛ. — нагрузка включается. Повторное нажатие кнопки выключателя, либо кнопки другого выключателя приводит к переключению силовых контактов в состояние ВЫКЛ. – нагрузка отключается. Итак каждый раз при нажатии кнопки любого из выключателей, контакты импульсного реле будут менять свое состояние на противоположное. Так как импульсное реле имеет два стабильных состояния — ВКЛ. или ВЫКЛ. его еще называют бистабильным.

Иногда может встречаться еще название блокировочное реле. Само устройство импульсных реле бывает двух разных типов – электронное, с релейными или полупроводниковыми выходами и управлением на базе микроконтроллера, либо электромеханическое, с катушкой управления и механическими контактами. Оба типа имеют свои достоинства и недостатки, но я бы все таки посоветовал электромеханические – они более надежны. Электронные довольно чувствительны к перенапряжениям в сети, реагируют на сетевые помехи, в результате чего могут происходить ложные срабатывания. Также импульсные реле различаются по рабочему напряжению катушки – 12 В, 24 В, 130 В, 220 В. При выборе реле стоит об этом помнить.

Схема импульсного реле

Кстати, про выбор. А он довольно богатый. Из тех, с которыми приходилось сталкиваться это ABB E250, E290, Schneider Acti 9 ITL, F&F Евроавтоматика BIS 411, Меандр РИО1. И все они зарекомендовали себя с хорошей стороны. Выводы, обозначенные как A1 и A2 — это контакты катушки реле. Контакты 1 и 2 — замыкающие (размыкающие) контакты. Они рассчитаны на ток 16 А при коммутации активной нагрузки. Перключатель I-O служит для приоритетного выбора (контакты реле в зависимости от положения переключателя будут изначально замкнуты или разомкнуты) и ручного управления. Перключатель auto — OFF служит для отключения дистанционного управления для проведения технических работ.

Фаза через автомат приходит на контакт 1 импульсного реле и на кнопочные выключатели, которые соединяются между собой параллельно. На схеме изображены два выключателя, но таким же образом можно подключить и три и пять выключателей. С выключателей фаза уходит на контакт катушки реле А1. С контакта 2 фазный проводник идет на нагрузку. На клемму А2 катушки приходит проводник с нулевой шины, с нее же ноль уходит на нагрузку. Все просто. Таким же образом можно подключить и несколько импульсных реле для разных групп освещения.

Здесь добавляются два выключателя ВКЛ. и ОТКЛ. которые подключаются на клеммы ON и OFF соответственно. Их можно поставить непосредственно при входе в дом. При нажатии кнопки ВКЛ. свет будет включаться во всем доме. Кнопка ОТКЛ. будет полностью выключать все освещение в доме. В данной схеме реле Acti 9 ITL, которое мы рассматривали ранее не подойдет, можно задействовать Acti9 ITLc от того же Schneider Electric. По моему мнению, применение импульсных реле значительно упрощает управление освещением в более менее сложных схемах. В случае управлением с двух мест небольшого коридора, повторюсь, вполне достаточно будет обычных проходных выключателей, так как покупка импульсных реле будет экономически нецелесообразна.

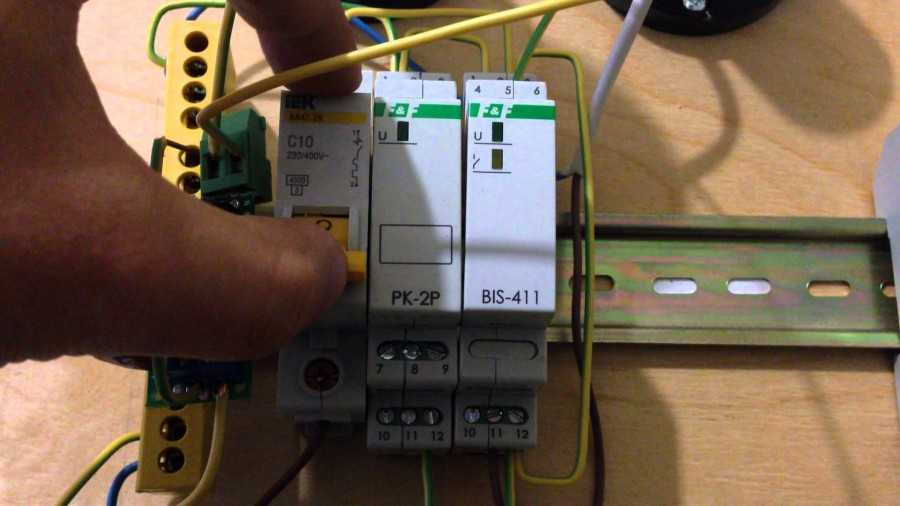

Импульсные реле на планке

Достоинства и недостатки

Основные типы реле обладают множеством достоинств над полупроводниковыми ключами, такими как:

• относительно низкая стоимость (благодаря недорогим составляющим);
• присутствует мощная изоляция между катушкой и контактной группой;
• не подвержены вредному влиянию перенапряжения, помехам молний, коммутации мощных электрических установок;
• есть управление линиями с нагрузкой до 0,4 кВ (при малом объеме устройства).

Дополнительный плюс – отсутствие проблемы охлаждения и безвредность для атмосферы. Например, при замыкании с током в 10 А в реле по катушке распределяется меньше, чем 0,5 Вт. В сравнении с электронными аналогами данное значение выше 15 Вт.

Недостатки импульсного реле:

• износ, а также проблемы коммутации индуктивных нагрузок и высоких напряжений (если ток постоянный);
• при включении и выключении цепи происходят радиопомехи, поэтому требуется экранирование;
• относительно долгий период времени срабатывания.

Серьезным минусом можно считать непрерывный износ при коммутации (деформация пружин, окисление контактов, например).

Однако стоит уточнить, что при использовании именно электронных реле, есть такие плюсы как: безопасность, хорошая скорость подключения, доступность на рынке, бесшумная работа, расширенный функционал. А среди минусов: перегрев при коммутации больших токов, нарушение работы при сбоях в электросети, сопротивление в закрытом положении и др.

Тем не менее, электронные реле развиваются достаточно стабильно и быстро. Они популярны благодаря своему функционалу, который можно относительно легко расширить.

Как оптимально устанавливать защитные автоматические выключатели в разветвленных сетях освещения с импульсными реле

Занимаясь монтажом цепей автоматики освещения всегда продумывайте их безопасность и удобства устранения возникающих неисправностей.

В обычной квартире можно обойтись одним автоматическим выключателем квартирного щитка для защит всех цепочек освещения. При его отключении и возникновении необходимости ремонта проводки придется воспользоваться напряжением от оставшейся в работе розеточной группы.

От ее схемы можно запитать переноски. Это часто не удобно, но используется как выход в критической ситуации. Поэтому даже в одной комнате лучше иметь основное и резервное освещение.

Внутри же многоэтажного частного дома следует разделить осветительные приборы на зоны по этажам и комнатам.

Например, на первом этаже у нас расположены гостиная, сан узел, кухня, а на втором — спальня, кабинет, детская комната. Под освещение каждого помещения выбираем индивидуальный автомат по номиналу нагрузки. Для кухни и ванную сан узла необходимо подключить УЗО с током уставки на утечку 10 мА.

В целях экономии места УЗО и автомат можно заменить одним дифференциальным выключателем с такими же уставками срабатывания.

Защищая таким способ импульсники позаботьтесь о степенях селективности УЗО и автоматов. При возникновении неисправностей в сети вначале должны отключаться основные защиты, расположенные около потребителя, а во время их отказа, что хоть редко, но встречается — резервные.

Например, при коротком замыкании на кухне вначале должен отключиться ее автоматический выключатель, а при его залипании — автомат первого этажа.

Селективность можно обеспечить как по току уставки, так и по времени срабатывания.

Для облегчения поиска возможных мест повреждения автомат группы освещения помещения можно разделить на два:

• первый оставить для защиты силовой цепи лапочек;
• второй с меньшим номиналом поставить на цепи кнопочных выключателей.

При этом способе номинальный ток второго автоматического выключателя можно выбрать на 6 ампер. Нагрузки в этой цепочке небольшие. Они создаются только обмотками релейных катушек.

Заканчивая изложение материала хочу поделиться с вами полезным видеороликом от владельца elektrik-sam, который объясняет доступным языком как правильно подключить импульсное реле для освещения помещений.

Если у вас еще остались какие-то вопросы или имеете желание дополнить материал, высказав собственное мнение, то воспользуйтесь разделом комментариев.

Как подключать импульсные реле для управления несколькими светильниками из разных мест: практические рекомендации

Разберем случай с тремя лампами освещения, хотя их общее количество может быть произвольным. Схема подключения импульсных реле просто увеличится от начальной на число светильников. Сколько ламп, столько и релюшек.

Общее количество кнопок-выключателей выбирается владельцем квартиры по местным условиям.

Главные принципы построения схемы:

1. Потенциал фазы после защитного автомата распределяется по всем кнопкам слаботочным проводом, а от них он направляется на обмотки бистабильных реле (контакт А1). Силовым же проводником он подводится к клемме 1 каждого выходного контакта, а с клеммы 2 подается на свой светильник.
2. Потенциал нуля жестко разводится по всем лампочкам проводом освещения, а слаботочкой может быть заведен на контакт А2 всех обмоток.
3. Каждый светильник работает от силового контакта своего бистабильного реле, которое управляется индивидуальными кнопками.

На первый взгляд здесь ничего сложного нет, но при создании цепочки принудительного отключения от одной кнопки существуют особенности:

1. внутри квартиры с обычным однофазным питанием для централизованного отключения достаточно параллельными перемычками соединить все контакты OFF и вывести на общую кнопку у входа;
2. в частном доме с трехфазным питанием каждый потребитель может подключаться от разных фаз и собственного автомата. Способ объединения перемычками выводов OFF становится не приемлемым. Здесь следует применить обычное промежуточное реле. Его контакты станут управлять каждым модулем.

Другими словами, в отдельных случаях для централизованного управления потребителями может потребоваться дополнительное реле сброса.

Обозначил его KL и показал на схеме принцип включения обмотки с общей кнопкой от любой фазы, расположенной вблизи (например, L1) и монтажом промежуточных контактов (KL1.1, KL1.2…) в цепочках централизованного отключения всех задействованных светильников.

Этот же принцип приемлем для централизованного одновременного включения всех импульсных модулей от одной общей кнопки по контакту OFF. Дабы не загромождать картинку лишними линиями, его просто не показываю.

При таком подключении в квартирном щитке располагаются автоматические выключатели разных групп освещения и импульсные реле. От них придется делать довольно разветвленную разводку к многочисленным кнопкам управления, включая централизованные, и светильникам.

Оптимальным вариантом соединения слаботочных жил и силовых проводов становятся обычные клеммники под винт.

Особенности монтажа двухклавишных кнопок с подсветкой в подрозетниках

Подключение слаботочных цепей кнопочных выключателей выполняется последовательно от одного подрозетника к другому по мере удаления от квартирного щитка. При этом все соединения даже для двух кнопок удобно монтировать следующим образом:

• потенциал фазы, показанный на картинке ниже красным цветом, соединяется от каждых отрезков кабелей по верхним контактам всех клемм кнопок перемычками;
• жилы управления, идущие на общий контакт управления, соединяются шлейфом ниже на кнопках (для примера показал коричневым и зеленым цветом);
• остальные не используемые жилы кабеля в этом выключателе, включая РЕ-проводник, монтируем на миниатюрном двухконтактном Wago.

Этот способ позволяет удобно выполнить компактное подключение скрытой проводки даже в малом объеме подрозетника.

Одновременно здесь удобно перемонтировать назначение любой кнопки. Для этого достаточно отсоединить нижний не нужный провод с кнопки и подключить от другого светильника, а разорванную цепь соединить освободившемся Ваго.

Отличительные особенности различных моделей

Отдельные производители выпускают импульсные модули в корпусах, предназначенных не только для управления одним светильником из разных точек, но и несколькими, как показано ниже на примере продукции от Шнайдер.

Компания ABB пошла иным путем. Она стала выпускать к своим модулям дополнительный блок централизованного управления, который позволяет выполнить те же функции. Его просто устанавливают на DIN рейку рядом с основным изделием.

Схема подключения таких устройств приведена на корпусе и в сопроводительной документации. Уточняйте ее особенности у каждого производителя.

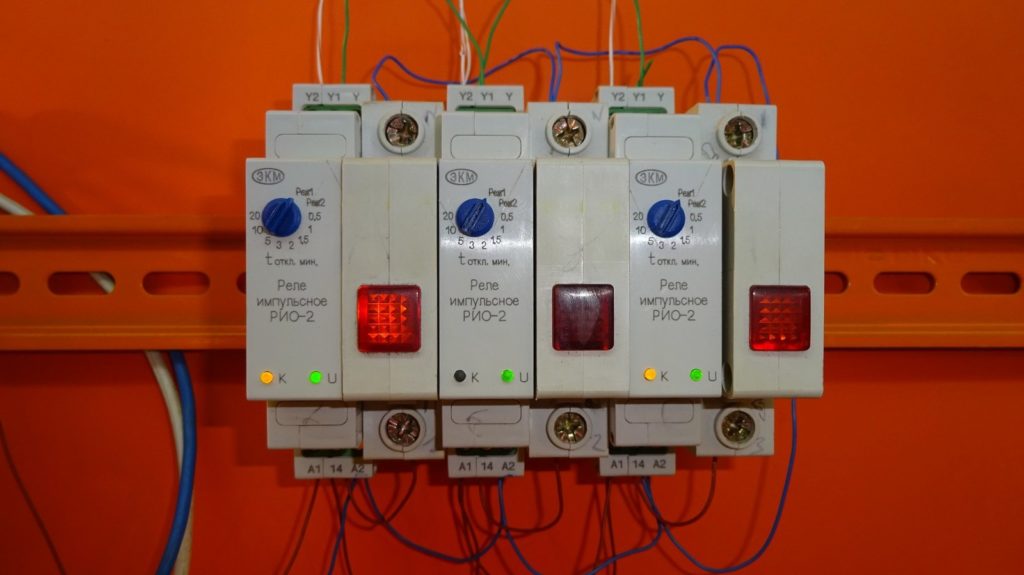

Компания Меандр производит модули РИО-2, приспособленные для работы в трех режимах:

1. обычного импульсного;
2. трех перекрестных переключателей;
3. автоматического таймера.

Они могут работать с местным и централизованным управлением. Показываю схему подключения производителя двух модулей с общими функциями.

Как видите, для каждого изделия может быть разработана своя заводская схема. Ее следует уточнить.

Устройство и принцип действия

В общем смысле слова реле – это электротехнический механизм, который замыкает или разрывает электрическую цепь, исходя из определенных электрических или иных параметров, которые на него воздействуют.

Его не коммутационная конструкция была изобретена еще в 1831 году Дж. Генри. А через два года стали применять для обеспечения функционирования телеграфа С. Морзе.

Можно выделить две основные группы: электромеханические и электронные. В первом типе устройства работу осуществляет механизм, а во втором за все отвечает печатная плата с микроконтроллером. Его работу удобно рассмотреть на примере электромеханического реле, которое является импульсным.

При выборе режима работы реле необходимо руководствоваться частотой включений, родом и величиной тока, характером испытываемых нагрузок

Конструктивно его можно представить следующим образом:

1. Катушка – это медный провод, намотанный на основание из немагнитного материала. Он может быть в тканевой изоляции или покрывается лаком, не пропускающим электричество.
2. Сердечник, содержащий железо и приходящий в действие при прохождении электрического тока через витки катушки.
3. Подвижный якорь – это пластина, которая крепится к якорю и оказывает воздействие на замыкающие контакты.
4. Контактная система – непосредственно переключатель состояния цепи.

В основе работы реле лежит явление электромагнитной силы. Она появляется в ферромагнитном сердечнике катушки, когда через нее пускается ток. Катушка в этом случае является втягивающим устройством.

Сердечник в ней связан с подвижным якорем, который и приводит в действие силовые контакты, осуществляя коммутацию. Они могут быть нормально открытого/нормально закрытого типа. Иногда блок контактов может содержать одновременно разомкнутые и замкнутые виды соединения.

При включении цепи механизм фиксирует это положение, которое меняется при повторной подаче импульса и снова фиксируется до следующего изменения

К катушке дополнительно может подключаться резистор, увеличивающий точность срабатывания, а также полупроводниковый диод, ограничивающий перенапряжение на обмотке. Кроме этого, в конструкции может присутствовать конденсатор, установленный параллельно контактам, для уменьшения искрения.

Более понятно работу устройства можно представить, разбив его на несколько блоков:

• исполняющий – это контактная группа, которая замыкает/размыкает электрическую цепь;
• промежуточный – катушка, сердечник и подвижный якорь задействуют исполняющий блок;
• управляющий – в этом реле преобразует электрический сигнал в магнитное поле.

Так как для переключения положения контактов необходим однократный электрический импульс, то можно сделать вывод о том, что эти приборы потребляют напряжение только в момент переключения. Это значительно экономит электроэнергию, в отличие от обычных проходных выключателей.

Второй разновидностью импульсного реле является электронный тип. За работу в нем отвечает микроконтроллер. Промежуточным блоком здесь служит катушка или полупроводниковый ключ. Использование в схеме таких элементов, как программируемые логические контроллеры, позволяет дополнить реле, например, таймером.

В устройстве этого вида нет механических подвижных элементов. Работу осуществляет датчик, распознающий сигнал управления и твердотельная электроника, которая коммутирует цепь
