Установка ванны своими руками: подготовка к установке, сборка сифонной группы

Как собрать ручной сифон

Несмотря на разность конструкций этих элементов, сборка всех сифонов производится по аналогичной схеме.

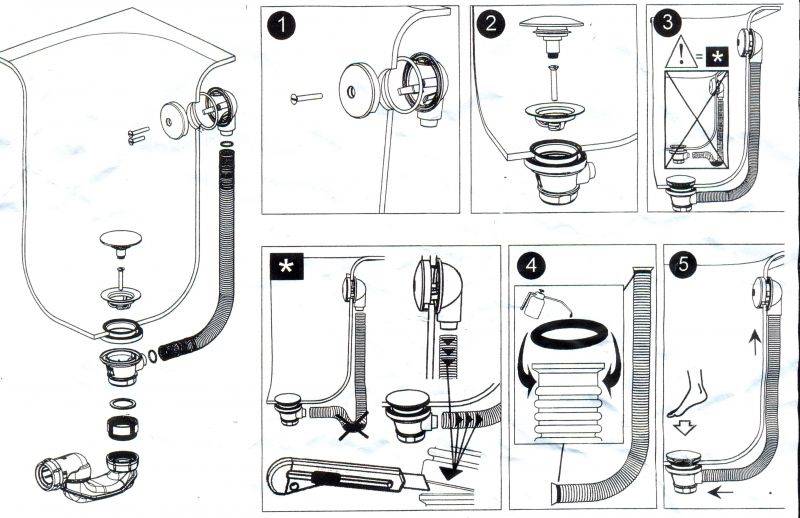

Конструкция ручного сифона для ванны

Пошаговая инструкция, как собрать сифон для ванны:

В комплект приспособления входят сам отстойник, трубки разных диаметров, уплотнительные элементы. Первым берется отстойник, на его нижнюю часть надевается самая большая плоская прокладка (чаще всего она синего цвета). При её установке не допускается перекосов или других искривлений;

Трубы перелива и отстойника соединяются между собой. Если собирается пластиковый сифон, то ФУМ-лента не нужна – прокладки достаточно, но для соединения латуни или стали на резьба дополнительно уплотняется;
Сверху и сбоку такого сифона находится два отверстия разного диаметра. Одно предназначено для подключения бокового слива, а другой для соединения системы с канализационным отводом. В соответствии с размерами этих отверстий подбирается конусная прокладка (широкая) и накидная гайка;
Первым берется патрубок, который будет подключен к центральному сливу. На него надевается накидная гайка. Затем надевается уплотнительная прокладка

Обратите внимание на её конструкцию. Один конец прокладки тупой, а другой острый

Вот острым концом уплотнитель надевается к патрубку, тупой в последствии «сядет» на отстойник. Прокладка вставляется до максимального положения, но будьте аккуратны и не порвите её;

Патрубок вставляется в соответствующее отверстие сифона, после закручивается накидная гайка. Точно также подключается патрубок, который будет вести к канализации;
Если всё сделано правильно, то остается широкая прокладка под раковину и тонкое резиновое кольцо для уплотнения патрубка, гайки для подключения канализации, фильтр слива мойки. На верхний патрубок устанавливается широкая прокладка. После отвод соединяется с раковиной;

Подключение к раковине производится при помощи болтового соединения. Здесь рекомендуется также не использовать ФУМ-ленту (если сифон – пластиковый). Чтобы соединить все части конструкции, нужно на верхний участок слива установить уплотнительное кольцо, после металлическую сетку-фильтр. Снизу крепится патрубок сифона, вся конструкция закручивается болтом;
К канализации вывод подключается при помощи силиконового герметика (для соединения двух пластиковых элементов) или специальным переходником (для подключения металлического и пластикового патрубков). В первом случае торцевые части сифона и трубы канализации смазываются силиконом и соединяется между собой. Во втором смазываются торцы переходника.

После окончания монтажа нужно дождаться полного высыхания герметика (в среднем, от 4 до 6 часов), только потом системой можно пользоваться.

Видео: сборка сифона для ванны

Гофрированные модели не требуют сложных сборочных работ – зачастую, они просто подключаются к системе вывода стоков. При этом, плоские более сложны в конструкции. Главная проблема заключается в большом количестве труб разного диаметра.

Советы для того, чтобы правильно собрать сифон:

1. Все металлические резьбы должны уплотняться ФУМ-лентой;

2. Ни одна прокладка или кольцо не должны остаться «без дела». Если после окончания сборки у Вас остались лишние детали, это значит, что где-то пропущено уплотнение и там будет течь;

3. При соединении труб можно использовать только одну прокладку. Некоторые домашние мастера на места соединения труб или во время ремонта для предупреждения течи, устанавливаются две прокладки. Это способствует нарушению герметичность системы;
4. При затягивании накидных гаек нужно быть очень аккуратным (в особенности, если работаете с пластиком). Нельзя чтобы соединение было «растянутым», но при сильном воздействии есть вероятность повредить крепежный элемент;
5. Тоже самое и при установке прокладок. Их нужно затягивать на патрубки до максимума, но если перетянуть уплотнители, то они порвутся;
6. Уплотнительные элементы подлежат регулярной замене. Прокладки сливов– 1 раз в 6 месяцев (в среднем), тонкие уплотнители между патрубками – 1 раз в 3 месяца. Эти сроки могут варьироваться, но своевременное предупреждение изношенности резинок поможет избежать затопления и протечки.

Подключение сифона к канализации

Когда устройство будет собрано, его нужно частично демонтировать. Для этого отсоединяют колбу (откручивают гайку). Затем к цилиндрическому элементу подсоединяют металлическую решетку, между ними закладывают 2 прокладки. Эта конструкция будет располагаться в сливе.

Сначала в отверстие устанавливают решетку и прокладку. Затем под мойкой на этом же участке располагают патрубок с предварительно зафиксированным уплотнителем на более широкой части. Их следует прикрутить металлическим винтом.

На следующем этапе к выступающему под раковиной элементу крепится собранная ранее конструкция сифона. Пластиковую гайку затягивают без применения инструмента, чтобы не сорвать резьбу. Вся конструкция разборная. При необходимости она демонтируется, что позволяет регулярно очищать колбу и гофрированную трубку от загрязнений.

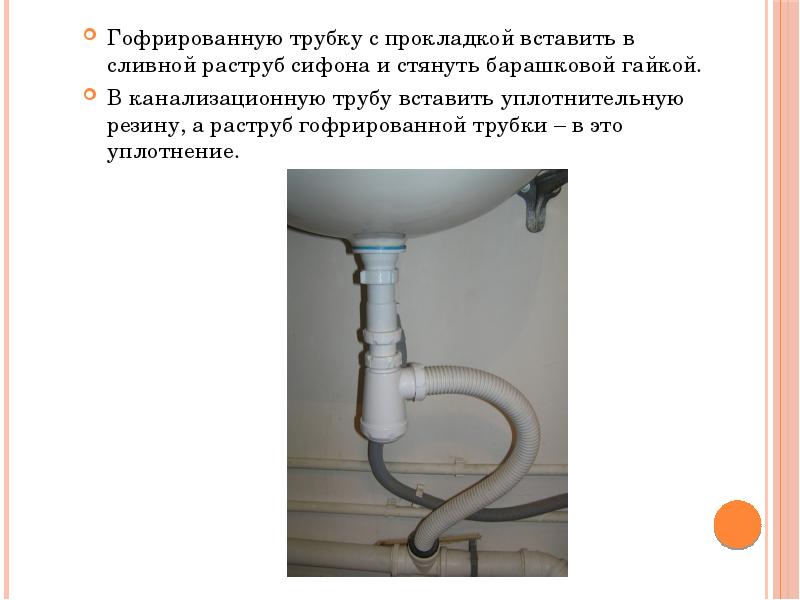

Подключение сифона к канализационной системе.

Сифон должен быть правильно расположен. Так, гофрированная труба должна находиться со стороны канализации (ее входного отверстия). Так будет легче подключить данное устройство. Однако не всегда есть такая возможность, поэтому часто используют гофру большей длины, чем требуется. Такая мера позволит соединить отвод колбы и канализационную трубу.

Для подключения сифона к канализации нужно установить свободный конец гофры в патрубок системы канализации. Он уже оснащен уплотнителем, который обеспечивает герметичность. Коммуникации расположены под некоторым уклоном. Данный фактор и наличие резиновой прокладки обеспечивают возможность беспрепятственного оттока загрязненной воды и не позволяют стокам попадать обратно.

Если после подключения стояка водоснабжения на одном из его участков появились капли воды, то это может быть следствием неправильно выполненного монтажа или производственного брака. В обоих случаях дефект устраняется. Например, в случае, когда причиной течи стала ошибка сборки, достаточно раскрутить все резьбовые соединения и повторить все этапы сборки.

Если после демонтажа и повторной сборки капли воды все равно появляются, можно использовать силиконовый герметик. Компоненты, входящие в его состав, обеспечат герметичность соединений. Герметиком обрабатывают резьбу с внешней и внутренней стороны. Тогда после застывания в месте протечки образуется непроницаемая пленка.

Установка бутылочного сифона

Для подключения кухонной мойки к системе слива подойдет бутылочная модель. Если пространство не позволяет, можно применить устройство коленного типа S или U-образной формы. В основном такие виды используются в ванной комнате.

При выборе кухонного слива ориентируются на количество свободного места под мойкой, качество и надежность модели. Простота замены деталей и чистки – также немаловажный фактор в выборе устройства.

Сборка кухонного сифона для раковины начинается на заключительном этапе строительства. К этому времени канализация и сливные системы уже находятся в рабочем состоянии, а кухонная мебель стоит на своих местах.

Устанавливают бутылочный сифон в следующей последовательности. Первым делом распаковывают комплект и проверяют наличие всех деталей. Корпус и трубки должны быть гладкими, без сколов и трещин. Гофра должна свободно расправляться и складываться. Проверяют наличие и качество всех прокладок.

Из прокладок выбирают большую плоскую резинку, которая по диаметру подходит к резьбовому соединению стакана, надевают уплотнение на него. Крышку накручивают на нижнюю часть стакана до тех пор, пока не скроется уплотнение.

Как его собрать?

Несмотря на многообразие моделей сифонов, их сборка проводится по подобному алгоритму:

1. Берём отстойник и закрепляем в нижней части этой детали самую габаритную прокладку, не допуская перекосов.
2. Соединяем между собой отстойник и трубопровод перелива, используя для этого специальную прокладку. При монтаже стальных моделей сифонов резьбовые соединения дополнительно уплотняются ФУМ лентой.
3. В верхней и боковой части прибора есть два отверстия с разным диаметром. Одно из них используется для соединения с боковым сливом, второе применяется для подключения к канализационной системе. Под диаметр каждого отверстия подбирают необходимую конусную прокладку и накидные гайки.
4. Подключаем патрубок к центральному сливу. Надеваем на него накидную гайку и уплотнительную прокладку, при этом острый конец уплотнителя должен смотреть на патрубок, а тупой на отстойник. Таким же образом подключается гофра, ведущая к канализации.
5. Подключение к ванне осуществляется при помощи винта. Для этого в верхней части слива укладывают уплотнительное кольцо, затем металлическую сетку. Все детали надёжно скрепляются между собой с использованием болтового соединения.
6. В месте соприкосновения пластикового патрубка с выводом канализации применяется обмазка стыкующихся деталей герметиком. После его высыхания (4-6 часов) можно использовать ванну по назначению.

Нюансы установки стальной модели

Особых отличий процесса монтажа емкости из стали от моделей из других материалов нет. Ее устанавливают аналогично тому, как это делают с акриловым изделием. Алгоритм действий тот же, кроме способа крепления ножек. К стальному корпусу их подсоединяют с помощью болтов, шпилек и клиньев.

Если для этой цели применяют болты, то их закручивают поочередно и постепенно. Не следует сразу слишком прочно закручивать данные крепежные детали, даже если кажется, что все выполнено правильно.

Возможно, потребуется тонкая регулировка опор, которую будет невозможно осуществить, если болты окончательно зафиксированы. Как известно, при наполнении стальной ванны водная струя при ударении о стенки издает громкий шум. Для того чтобы его приглушить, в промежуток, имеющийся между поверхностью емкости и креплением опор, помещают куски автомобильной резины.

Установка ванны на самодельный каркас

Самодельный каркас из алюминиевого профиля

Очень часто бывают ситуации, когда приобретённая модель не имеет опорных ножек или заводского каркаса. В этом случае возникает вполне логический вопрос, как устанавливается акриловая ванна в этом случае и какие материалы использовать. В таких случаях есть два выхода, купить универсальный каркас и каким то образом притулить его к вашей модели или создать несущую конструкцию своими руками. Конечно, грамотно сделанный индивидуальный каркас будет значительно прочнее любого заводского, но перед тем как укрепить акриловую ванну таким способом, нужно понимать что это занятие потребует много времени, сил и специальных навыков.

Наиболее распространённым вариантом считается крепление акриловых ванн на металлический каркас из алюминиевого профиля, а для поддержки днища используются обычные кирпичи. Для сооружения конструкции вам потребуется:

• кирпичи для подкладки под днище купели;
• алюминиевый или металлический профиль для сооружения несущей конструкции;
• цементный раствор для закрепления кирпичной кладки;
• герметик, с помощью которого будет произведена герметизация швов;
• саморезы для сборки каркаса;
• мастерок и емкость для замешивания цементного раствора.

Перед тем как правильно поставить акриловую ванну, необходимо на стене отметить её будущую высоту, исходя их которой будет формироваться высота кирпичной подкладки. Затем замеряем расстояние от пола до указанной линии и отнимаем от полученной цифры высоту самой купели, в результате мы получим необходимую толщину кирпичной подкладки на которой будет установлена ванна.

Установка кирпичной опоры под купель

Монтаж акриловой ванны к стене лучше начинать с установки металлического профиля, который будет служить опорой для купели. Далее на уровне нижней части кромки борта ванны необходимо установить металлический профиль на дюбелях по всему периметру соприкосновения купели со стеной. Именно на этот профиль ванна ляжет своими бортами. Затем, перед тем как поставить акриловую ванну, устанавливаем кирпичную подушку нужной высоты под днище изделия.

Варианты каркасов для акриловой ванны и рекомендации по выбору

На этом создание каркаса можно считать законченным, но можно сделать защитный лицевой экран из того же металлического профиля в лицевой части. Этот экран поможет закрыть внутренности и обеспечит дополнительную прочность для наружного борта, а так же позволит создать люк для технического обслуживания или ремонта сифона. Теперь вы знаете как правильно установить акриловую ванную на самодельный каркас, но наличие пустого пространства под купелью будет усиливать шум от падающей воды и тут потребуется дополнительная шумоизоляция.

Правила монтажа акриловой ванны

Одно из преимуществ акриловых конструкций – низкий вес. Это позволяет провести все монтажные работы в одиночку. Однако для такой ванны необходимо изготовить специальную каркасную раму, которая будет удерживать легкую конструкцию в правильном положении.

Лучше всего приобретать акриловую ванну, в комплект поставки которой входит все необходимое для успешного монтажа. Это набор приспособлений, позволяющих прикрепить ванну к стене: каркасная рама, слив-перелив, декоративная панель, набор для установки декоративной панели и т.п. Разные производители комплектуют свои изделия по-разному, этот момент необходимо уточнять при покупке.

Практический опыт монтажа ванны на заводской каркас представлен в следующем видео:

Сегодня очень популярны акриловые ванны нестандартной формы, которая улучшает использование пространства ванной комнаты или ее внешний вид. Однако, чем сложнее конфигурация акриловой ванны, тем труднее будет ее установить.

Раму-каркас можно изготовить и самостоятельно, но начинающим мастерам рекомендуется все же использовать заводские изделия, как более надежные и качественные. Да и сроки монтажа наличие готового каркаса значительно сократит.

Если рама отсутствует, каркас изготавливают из кирпича, иногда – с использованием бруса и фанеры в качестве дополнительных материалов.

Каркас акриловой ванны можно выполнить из бруса и фанеры. При этом все деревянные элементы необходимо обработать влагозащитным составом

Раму закрепляют таким образом, чтобы она крепилась к стене или к другой опоре. Не следует просто соединять край каркаса с бортиком ванны, поскольку в этом случае вся нагрузка придется на раму, которая не имеет дополнительного укрепления и может сломаться. Иногда для закрепления ванны делают специальный плинтус.

При работе с деревянным каркасом используют оцинкованные саморезы по бетону и дереву, а также олифу, которой следует тщательно обработать все деревянные элементы.

Вертикальные стойки устанавливают по углам ванны, а так же вдоль ее боковых сторон на расстоянии 50 см друг от друга. Высота вертикальных стоек определяется так: измеряют высоту борта ванны до уровня пола, а затем отнимают от этого показателя ширину верхнего и нижнего основания.

Чаша ванны должна возвышаться над уровнем пола на расстояние, достаточное для правильного подключения слива к канализации.

Акриловые ванны нестандартной формы очень популярны, но устанавливать такие конструкции сложнее, поскольку придется изготовить каркас, точно повторяющий очертания устройства

Если ванна имеет неровное дно, при ее установке необходимо сделать основание таким образом, чтобы каждая часть ванны имела надежную опору подходящей высоты

Для установки акриловой ванны с использованием самодельного каркаса обычно придерживаются следующего плана:

• По бетонному основанию выполняют кирпичную кладку, оставляя отверстие для слива.
• В соответствии с конфигурацией и размерами на полу саморезами закрепляют основание рамы из брусьев соответствующего размера и конфигурации.
• В местах крепления вертикальных стоек ставят 100-миллиметровые бруски.
• Устанавливают вертикальные стойки.
• Монтируют верхнее основание.
• На верхнее основание укладывают лист фанеры.
• Обрабатывают все деревянные элементы олифой и дожидаются полного высыхания защитного слоя.
• Через несколько дней кирпичное основание покрывают слоем монтажной пены или цементного раствора.
• Устанавливают ванну на подготовленный каркас.
• С помощью строительного уровня регулируют положение ванны.
• Ванну заполняют водой, чтобы слой цемента принял форму дна ванны.
• После высыхания цемента сливают воду.
• Устанавливают перелив.
• Закрывают каркас декоративным экраном.

Независимо от типа конструкции, выбранного метода и использованных материалов, чтобы правильно установить ванну, следует позаботиться о надежной опоре и правильном уклоне конструкции. Второй важный момент – правильное подключение коммуникаций и герметизация стыков.

При соблюдении этих принципов можно надежно установить ванну самостоятельно!

Установка для раковины

Схема монтажа сифона.

1. Решетку с прокладкой требуется соединить и установить на отверстие для слива.
2. На борт патрубка прикрепляется прорезиненная прокладка толщиной 5 мм, не меньше, иначе она будет очень плохо справляться со своей задачей.
3. Верхнюю часть патрубка нужно очень сильно придавить к мойке, а второй, незанятой, рукой нужно одновременно вставить соединяющий винт в решетку и ручным инструментом тщательно затянуть в гайку патрубка.
4. Гайка с максимальной плотностью вставлена в проем корпуса патрубка.
5. На отводящий патрубок нужно надеть гайку для стяжки и вставить прокладку.
6. В самую верхнюю часть сифона аккуратно вставить патрубок и установить конструкцию на ту высоту, которая вам необходима, после этих действий гайку надежно закрутить отверткой.
7. В так называемую крышку сифона следует поместить прокладку из резины и прикрутить крышку к корпусу.
8. Крышку рекомендуется обмотать подмоткой для сантехники.
9. Канализационный отвод требуется соединить с трубой, опять же с помощью гаек и прокладок. В случае если труба либо отвод отличаются нестандартными размерами, используется специальный переходник.

Работа завершена. Сифон полностью готов к работе.

Как можно заметить, собрать сифон своими руками совсем несложно

Но домашнему мастеру нужно выполнять эту работу аккуратно и осторожно, четко следуя инструкции и советам компетентных людей. Если выполнять все последовательно и точно по плану, то не придется оплачивать дорогостоящие услуги специалистов

Подготовка напольной поверхности к монтажу сантехники

В ванной комнате пол должен быть прочным и иметь идеально ровную поверхность. Этот нюанс особенно важен, если запланирована установка чугунной модели, вес которой значительный, даже когда она не наполнена водой.

Если напольная плитка настилается под ванну своими руками, тогда это следует делать путем ее вдавливания, чтобы под нею не образовались пустоты. В противном случае в процессе эксплуатации кафель может покрыться трещинами.

Иногда ее следует приподнять для того, чтобы смонтировать сифон, у которого глубокое колено. Эти устройства препятствуют перемещению канализационных нечистот в обратном направлении. В случае, когда приподнимается ванна, в сифоне меньше скапливаются волосы.

Размеры соединений и подготовка к работе

Сифонные соединения

Основные размеры соединительных патрубков могут быть следующих значений: 32 мм, 40 мм и 50 мм. Перед тем, как совершить покупку сифона, нужно обязательно снять замеры со старого слива, и в соответствии с результатами подбирать новый. В случае, если нужного вам размера не найдется – придется покупать переходник. Также очень часто можно встретить специальные трехступенчатые концы изливов. Они предоставляют все три размера, и для получения нужного требуется всего лишь отрезать меньшую по диаметру ступень. После того, как подобраны размеры и все приобретено, нужно лишь правильно собрать сифон и установить его.

Как установить чугунную ванну на опорах?

Большой вес чугунной ванны придает ей достаточную устойчивость, поэтому можно установить ее на ножки, без дополнительной опоры. После того, как все подготовительные работы выполнены, ванну следует перенести к месту установки. Поскольку чугунная ванна весит довольно много, понадобится хотя бы один помощник.

Чтобы в процессе переноса тяжелой и громоздкой ванны случайно не повредить мебель, отделку, проемы и другие объекты рекомендуется заранее защитить проблемные места амортизирующим материалом.

Чугунная ванна обладает значительным собственным весом, что позволяет установить ее на опоры в виде ножек без дополнительного основания

Для правильного монтажа следует выполнить следующие действия:

Положить ванну на пол боком таким образом, чтобы дно было обращено к стене, а слив был направлен к месту подключения канализации

Так удобнее будет монтировать сифон.
Надежно установить опоры на боковой стороне, обращенной вверх.
Осторожно перевернуть ванну на другой бок.
Аналогичным образом установить остальные опоры.
Поставить ванну на ножки.
С помощью уровня и регулировочных болтов выровнять ванну таким образом, чтобы в сторону слива образовался небольшой уклон.
Передвинуть ванну вплотную к стене.
Заделать оставшийся зазор монтажной пеной, можно также использовать плиточный клей.
Соединить гофру-слив с установленной обвязкой, используя специальную прокладку таким образом, чтобы ее конус был направлен в сторону обвязки.
Зафиксировать соединение с помощью специальной гайки.. Усилие, которое прилагается для затяжки болтов на опорах, должно быть умеренным, чтобы не повредить пластиковую основу этого элемента

После окончания монтажа необходимо проверить качество выполненных работ. Для этого слив закрывают и наполняют ванну до краев

Усилие, которое прилагается для затяжки болтов на опорах, должно быть умеренным, чтобы не повредить пластиковую основу этого элемента. После окончания монтажа необходимо проверить качество выполненных работ. Для этого слив закрывают и наполняют ванну до краев.

Нужно осмотреть место монтажа перелива, а также соединение корпуса ванны со сливом. Наличие протечек на этом этапе чаще всего вызвано неправильной установкой прокладки. Если же протечки не зафиксированы, следует открыть пробку и понаблюдать за состоянием обвязки.

Для быстрого и точного выявления протечек можно положить на пол гигроскопичный материал: бумажные полотенца, салфетки, туалетную бумагу и т.п. При небольшой протечке иногда достаточно просто подтянуть соединительную гайку, чтобы обеспечить надежное соединение.

Место примыкания чугунной ванны к стене необходимо зафиксировать цементным раствором или клеем для керамической плитки, а затем тщательно загерметизировать

Следует позаботиться и о заземлении устройства. Выполнить этот этап просто: кусок провода присоединяют к корпусу ванны, а другой его конец подводят к ближайшим металлическим конструкциям. После этого можно приступать к отделочным работам.

Присоединение сливной арматуры

Собранную сифонную группу, необходимо закрепить в трёх точках:

1. Сливное отверстие;
2. Перелив;
3. Канализационная труба.

Сначала насаживают арматуру в сливном отверстии. Фиксация проводится с помощью винта, через сливную решётку. Прокладку одевают на сам слив, она имеет специфическую форму, и обеспечивает герметизацию сразу с обеих сторон. СОВЕТ: нанесите между прокладкой и корпусом ванны, немного силиконового герметика. Винт до конца не закручивайте.

Затем, регулируя по высоте гофротрубу, закрепляют перелив. Здесь прокладка устанавливается снаружи ванны. Она имеет коническую форму, и «остриём» направляется «от ванны». Винт закручивают до конца.

После этого, прижимают винт на сливном отверстии.

СОВЕТ: винт перестают крутить, как только плоскость сливной решётки начинает прогибаться.

Последним, вставляют в канализацию, сточную трубу. Для облегчения этого процесса, смажьте и трубу, и вход в канализацию хозяйственным мылом.

Подготовка к замене

Схема сифона со сливом.

Прежде чем покупать новый сифон, обязательно измерьте диаметр излива уже установленного у вас сантехнического изделия. Желательно, чтобы новый сифон имел такую же посадку.

В случае если вам не удастся найти подходящее изделие, придется купить переходную манжету. Также вы можете купить специальный сифон со ступенчатым концом излива, он идет на все 3 размера. Нужно будет обрезать лишнее и отдельно купить нижний уплотнитель.

Сразу же вместе с сифоном купите уплотнительную манжету. Проверьте ее прочность и упругость, посмотрите, как она будет сидеть на изливе. Откажитесь от покупки сифона, имеющего большие заусенцы на обрезке излива. Они будут мешать посадить манжету. Такой дефект свидетельствует о низком качестве исходного сырья.

При выполнении чистки можете особо не стараться: манжета рассчитана на закрепление в шероховатом гнезде.

Некоторые сложности могут появиться в том случае, если выполняется замена чугунного изделия еще советского производства, заделанного в патрубок на цементном растворе. Тогда вам нужно будет вооружиться стамеской и небольшим молотком. Только с их помощью удастся избавиться от старого чугуна и очистить патрубок от остатков цемента

При этом важно следить, чтобы в трубе не оставались обломки цемента, т.к. в дальнейшем они будут постоянно приводить к образованию засоров

Выбрать обломки можно при помощи плоскогубцев или пинцета.

Установка сифона для мини-раковины

Мини-раковины устанавливаются часто. Связано это не только с малыми размерами ванной или туалета. Помимо отменной функциональности, они элегантны и изящны, хорошо вписываются в дизайн помещения и не загромождают пространства. Естественно, следует выбирать только маленькие сифоны для таких раковин, чтобы не испортить общее эстетическое впечатление. Выбирая подходящее устройство, руководствуются общими соображениями в отношении качества изделия. Исключением, естественно, являются изначальные требования к размерам. Сборка и подключение такой конструкции не имеет никаких технологических особенностей.

Сифоны для раковин – простые устройства, незаметно и надежно обслуживающие человеческие бытовые потребности. Они не отличаются сложностью конструкции, не требуют особых познаний и специальных инструментов для сборки и установки. При этом могут работать безукоризненно, не нуждаясь в особенном уходе. Чтобы они работали, оправдывая наши ожидания, следует ответственно подойти к выбору необходимого типа изделия. И проследить, чтобы не нарушались несложные правила сборки, установки, обслуживания и эксплуатации.
