Почему искрят щетки в пылесосе — причины и решение проблемы

Цены на щетки и замену специалистами

Если вы не уверены в собственных силах, то замену щеток лучше доверить профессионалам – они справятся с этой задачей быстро и за весьма умеренную плату. Покупкой новых щеток тоже, вероятнее всего, займется мастер – он сможет выбрать нужную модель, совместимую с вашей стиралкой. Цена на данную услугу будет зависеть от региона вашего проживания, но в среднем она составляет примерно 1000-1500 рублей. Стоимость щеток зависит от фирмы-производителя и модели машинки. Обладателям стиральных машин Indesit, Bosch, Hotpoint Ariston, Ardo, Beko, Zanussi, Candy, Siemens, Samsung рассчитывать нужно на сумму в пределах от 300 до 2000 рублей.

Статья по теме: Алюминиевые карнизы: разновидности, преимущества и недостатки

Присоединяйтесь к обсуждению

Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже. Если у вас есть аккаунт, войдите в него для написания от своего имени. Примечание: вашему сообщению потребуется утверждение модератора, прежде чем оно станет доступным.

Как исключить ошибки при выборе шуруповерта

Если вы решили приобрести шуруповерт «DeWALT», то стоит обращать внимание не только на стоимость агрегата. Нужно ознакомиться с информацией, представленной в паспорте инструмента

В нем будут указаны технические характеристики, которые позволят понять, какой спектр работ можно будет выполнять с помощью оборудования.

Среди них можно выделить скорость вращения, крутящий момент, тип аккумуляторной батареи, если таковая имеет место быть. По данным параметрам и стоит сделать выбор в сторону определенной модели.

Шуруповерт аккумуляторный «DeWALT» должен быть подобран правильно, при этом нужно проверить стабильность его работы при определенных нагрузках, а также сохранность частоты вращения. Мастер должен позаботиться о том, каково качество блока питания, он должен иметь способность удерживать заряд. А при севшем аккумуляторе мощность прибора должна сохраняться.

Дрель искрит на щетках — что делать

Итак, у вас дрель искрит на щетках и вы не знаете, что делать в такой ситуации. Эта статья расскажет, из-за чего это происходит, нужно ли это исправлять, а если нужно, то как.

Сразу стоит отметить, что наличие указанного искрения во время работы — это вполне допустимое явление. Правда только в том случае, если искры небольшие и их не так уж и много. Если же они прямо сыпятся, то это может свидетельствовать о неисправности.

Заметим, что на новом исправном электроинструменте щетки могут первое время тоже сильно искрить, так как им необходимо сначала притереться. На притирку обычно хватает 10-15 минут работы. Если после этого все осталось как было, то лучше отнести инструмент обратно в магазин с претензией.

Если же ваша дрель уже негарантийная, то можно попробовать исправить все самому.

Но сначала опишем причины данного явления.

Почему искрят щетки в электродвигателе

Искры, в том числе и на исправном движке, появляются из-за механического воздействия между щетками и коллектором. Щетка, двигаясь по коллектору от одного его контакта к другому, поочередно образует и разрывает соединение с каждым из них. А теперь вспомните, что бывает, если из розетки выдернуть любой работающий электроприбор — обычно в такой момент между вилкой и розеткой проскакивает искра. В случае щеточным двигателем это такое же явление.

Поэтому небольшое искрение даже на исправном электродвигателе допустимо, поскольку соединение и разрыв здесь постоянно возникают.

Причины сильного искрения и способы их устранения

Теперь перейдем к сильному искрению. Оно возникает в основном по следующим причинам:

загрязнение контактов коллектора нагаром
попадание графитовой пыли между контактами коллектора
межвитковое замыкание в обмотке якоря

Пройдемся по каждому пункту отдельно.

1) Загрязнение нагаром получается в результате перегрева двигателя. Наличие нагара приводит к еще большему трению, что ведет к еще более быстрому перегреванию и еще большему образованию нагара. Что очень быстро приводит к поломке.

Излишнее искрение же здесь получается из-за того, что нагар образует дополнительное сопротивление, при котором искра при разрыве получается более крупной и мощной.

В общем нагар следует незамедлительно удалить.

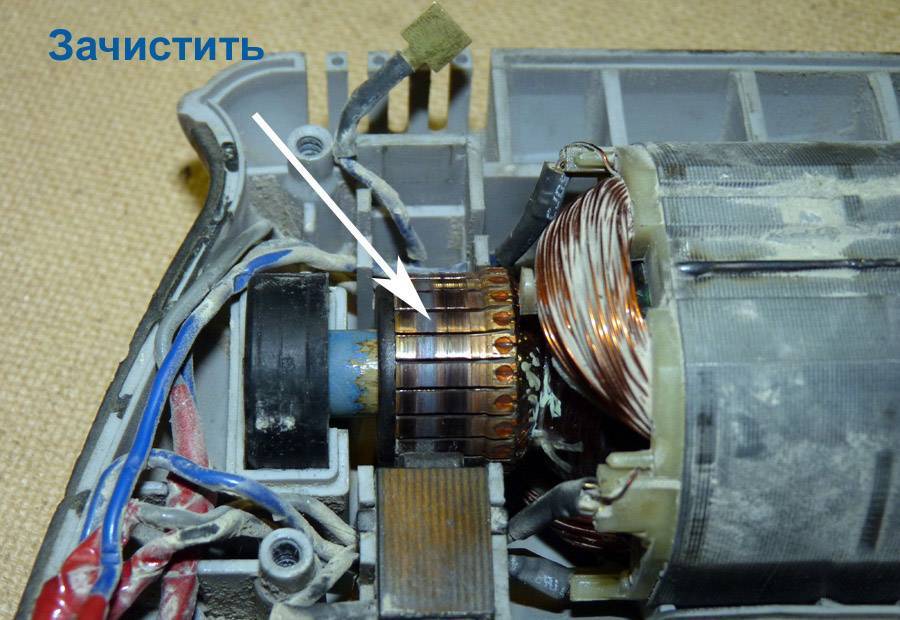

Делается это нулевой наждачной бумагой. То есть надо извлечь коллектор вместе с якорем и аккуратно его зачистить. В идеале желательно проводить зачистку на токарном станке, чтобы не нарушить правильность окружности. Но, как правило, такой возможности нет, поэтому можно обойтись и ручной зачисткой. Главное при этом не переусердствовать.

2) При работе дрели щетки стираются, из-за чего образуется графитовая пыль. Она запросто может скапливаться между контактами коллектора и приводить к замыканиям между ними, так как она является проводником электричества и имеет свое сопротивление. Из-за этого ток распределяется неравномерно, что приводит к возникновению крупных искр в некоторых местах.

У исправной дрели стирание происходит довольно медленно, поэтому графитовая пыль почти не скапливается. Соответсвенно ее накопление сигнализирует о том, что щетки при работе занимают неправильное положение. Обычно такое бывает, когда они стоят не вплотную в своем пазе, а, наоборот, имеют некоторый люфт.

Часто такое происходит при замене щеток, когда их подбирают не совсем подходящими по размеру

Поэтому при замене этому моменту следует уделять пристальное внимание

Ремонт такой неисправности осуществляется путем удаления пыли каким-либо заостренным инструментом и замены щеток на более подходящие по размеру.

3) В случае возникновения межвиткового замыкания в якоре, ток поступает в большем значении на одни контакты и в меньшем на другие. Из-за этого в некоторых местах проходит ток большего значения, чем нужно, в результате чего образуются крупные искры.

Выявлением такого замыкания нужно заниматься, когда два предыдущих пункта не дали особого эффекта. Оно производится на специальном приборе, который создает переменное магнитное поле. При помещении в это поле якоря он начинает дребезжать, так как в нем появляются наведенные токи.

Такой прибор некоторые изготавливают сами из силового трансформатора, в сердечнике которого делается вырез, куда и помещается якорь.

Если причина оказалась в межвитковом замыкании, то нужно перемотать обмотку либо полностью заменить якорь.

Таковы причины возникновения чрезмерного искрения на щетках дрели. Помните, если ничего с этим не делать, то, скорее всего, двигатель в скором времени сломается. Поэтому не ленитесь и проделай указанные в статье рекомендации.

instrument-tehnika.ru

Как исправить и что делать, если искрят щетки электродвигателя пылесоса

Если бытовой агрегат начал хуже работать, и стандартная прочистка от засоров не приносит результата, необходимо, прежде всего, разобрать двигатель. Что делать, если искрит мотор пылесоса, зависит от вида неполадки.

Как заменить изношенные щетки

Чаще всего двигатель пылесоса искрит в районе щеток именно по причине естественного износа последних. Хотя в современных моделях предусмотрены специальные конденсаторы, замедляющие истирание, рано или поздно контакт между элементами приводит к появлению неприятных неполадок.

Изношенные детали нуждаются в замене. Чтобы извлечь их, необходимо снять заднюю крышку пылесоса, найти щеткодержатели и оттянуть защелки руками или отверткой. Дальше остается только приобрести точно такие же элементы.

Старые щетки могут стереться до самых пружин

Чтобы не ошибиться с выбором, можно отправиться со старыми снятыми деталями в магазин и при помощи консультанта купить аналогичные. Дальше их устанавливают на старое место, закрепляют защелками и собирают пылесос в обратном порядке.

Как устранить плохой контакт новых щеток

Если пылесос совсем новый, или недавно проводилась замена щеток, а двигатель все равно искрит, причина может состоять в плохом прилегании к коллектору. Решается неполадка достаточно просто. Отсек с двигателем открывают, извлекают мотор и снимают с него защитный кожух.

Полировать щетки пылесоса необходимо самым мелким абразивом-нулевкой

По установленным щеткам необходимо пройтись наждачной бумагой, чтобы устранить мельчайшие шероховатости. Также абразивной шкуркой можно обработать пластины коллектора, если на них есть царапины. Чем ровнее будут соприкасающиеся поверхности, тем меньше вероятность, что пылесос начнет искрить.

Как поменять угол наклона щеток

Если щетки после длительного использования пылесоса перекосились относительно коллектора, при работе двигателя будут возникать искры. Для устранения неполадки необходимо:

извлечь двигатель из пылесоса;
визуально определить, насколько правильно расположены щетки относительно оси коллектора;
подкрутить при помощи отвертки два винта, фиксирующие щеткодержатель, чтобы выровнять элементы.

В старых пылесосах нужно внимательно изучить состояние соединительных узлов между коллектором и щетками. Если на них заметны следы коррозии и даже трещины, такие элементы нужно заменить на новые.

При сбитой оси щетки начинают контактировать с коллектором неплотно

Как очистить загрязнения

Угольная пыль и образующийся нагар ухудшают трение между щетками и коллектором и приводят к тому, что двигатель искрит. Устранить проблему можно при помощи обычной чистки. Мотор извлекают из агрегата и снимают кожух, после чего отсоединяют щетки и открывают доступ к коллектору. Если на поверхности деталей заметны загрязнения, их обрабатывают мелкой наждачной бумагой до полной чистоты.

На щетках и коллекторе скапливается налет, поэтому при очистке их дополнительно обезжиривают спиртом
Совет! В процессе работы следует обратить внимание на контакты ротора. Если между ними тоже набилась графитовая пыль и грязь, ее нужно аккуратно вычистить.

Как устранить замыкание в обмотке

Иногда замена щеток и другие действия не дают никакого результата, и пылесос продолжает сильно искрить. Обычно проблема состоит в межвитковом замыкании коллектора. Существует два выхода из ситуации — нужно либо полностью поменять обмотку, либо заменить мотор агрегата.

При замыкании на пластинах коллектора появляются заметные почернения

Перемотка якоря требует определенного опыта и специализированных познаний в электротехнике. Поэтому проще отдать мотор в сервис или сразу приобрести новый двигатель. Это обойдется дорого, однако покупать один только якорь обычно нет смысла. Его цена составляет около 80% от стоимости всего мотора.

Определяем угол наклона

Щетки расположены под определенным углом к статору. Если угол не такой, каким должен бы быть, тоже могут посыпаться искры. Это происходит не только при неправильной установке новых деталей, но и когда пылесос служит достаточно давно, часто находится в работе. Без вибраций в этом случае не обойтись, и главное – вовремя заметить, что крепление ослабло и положение щеток изменилось. Так какое же расположение будет верным?

У него несколько признаков:

Обе щетки должны находиться на одной прямой линии.
Прямая проходит через ось вращения коллектора.

Чаще всего щеткодержатель прикреплен парой винтов, которые легко откручиваются и закручиваются, что и позволяет регулировать угол и силу крепления. Но у некоторых производителей встречаются и другие конструкции этой детали.

Проточка наждачкой

Вал якоря закрепляется в патроне какого-либо крутящего механизма (токарного станка, дрели). Запускается вращение, абразив прикладывается к коллектору. Исключается силовое нажатие и применение крупнозернистой наждачки. Минимальное значение зернистости – 1000 P.

При помощи мультиметра выявить наличие пробоя в обмотке якоря. Установить режим проверки сопротивления. Приложить один щуп к ламели, а другой — к контакту соответствующей трассы обмотки. Отсутствие обрыва цепи будет обозначено звуковым сигналом. Если сигнала нет, данная трасса пробита. Понадобится замена якоря или перемотка его обмотки.

Выявить наличие биения в подшипниках. В случае его обнаружения заменить подшипники и замерить микрометром диаметр краев вала якоря в местах его примыкания к сборочным узлам.

Когда искрение щёток коллекторного двигателя – норма

Алгоритм работы коллекторного электродвигателя таков, что в движении щётки постоянно вступают в контакт с коллектором, разрывая и вновь замыкая электрическую цепь. Именно такой механизм функционирования, напрямую связанный с конструктивными особенностями коллекторных механизмов, является неминуемой причиной появления искр при его работе, даже в случае, когда двигатель абсолютно исправен

Однако важно понимать, что искрение в этом случае минимально. Сильное же искрение, как правило, говорит о том, что работа коллекторного двигателя нарушена и для того, чтобы её наладить, важно выяснить причину неисправности

Щётки искрят из-за сильного износа

Сильное искрение щёток может возникнуть из-за того, что они сильно износились. При этом сопутствующими признаками износа, помимо обильных искр, будут неспособность развития двигателем полных оборотов и выхода на полную мощность, а также тяжёлый старт двигателя, осуществить который удаётся не с первой попытки. Проверить версию об износе щёток довольно легко: щётки следует прижать к коллектору при помощи отвертки. Если щётки изношены, то при таком прижатии плотность контакта нормализуется и работа двигателя наладится, однако при ослаблении нажима снова появятся искры. Вариант решения проблемы в таком случае только один: замена щёток на новые. Некоторые модели коллекторных двигателей предусматривают замену щёток только совместно с пружинами и держателями.

Неисправность обмоток статора или ротора

При коротких замыканиях и межвитковых замыканиях, происходящих в обмотках статора или ротора, искрение будет неравномерным или даже исходить от одной из щёток. О том, как проверить исправность обмоток электродвигателя, подробно написано здесь. При диагностировании неисправностей обмоток может потребоваться их перемотка или же, в сложных случаях, полная замена ротора или статора.

Межвитковое замыкание якорных обмоток

В этом случае искрить будут обе щётки неисправного электродвигателя, сопутствующим «симптомом» является сильный нагрев обмотки якоря, связанный с неравномерностью токов, поступающих на контакты. Как и в предыдущем случае, при диагностировании проблемы в обмотке необходимо или перемотать её, или полностью заменить неисправный элемент.

Загрязнение коллектора

Щётки являются постоянно изнашиваемым элементом коллекторного двигателя, и в процессе их износа образуется так называемая графитовая пыль, накапливающаяся меж коллекторных пластин, что в результате приводит к замыканиям и, как следствие, появлению искр

При работе с коллекторным механизмом важно следить за положением щёток: если они смещаются, образование графитовой пыли значительно увеличивается. Помимо графитовой пыли, причиной искрения также может стать нагар, образующийся на коллекторе из-за перегрева и создающий лишнее сопротивление при контакте щёток с коллектором

Если причина в загрязнении коллектора, его необходимо очистить с помощью наждачной бумаги, уделяя особое внимание пространству меж лампелей

Что делать?

После того как вам удалось выявить причину горения щеток, вам важно понять какими должны быть ваши правильные действия. Если проблема связана с износом щеток, то их нужно сразу же заменить

Лучше заменить и пружины, на которых они держатся

Если проблема связана с износом щеток, то их нужно сразу же заменить. Лучше заменить и пружины, на которых они держатся.

Если причина неисправности в якоре, то предстоит полностью заменить его обмотку. Такой ремонт сложно осуществить самостоятельно в домашних условиях. Вы можете попробовать, но проще просто заменить деталь целиком. Она не будет стоить дорого.

В случае со статором ситуация выглядит так же как и с якорем. Если вы сможете самостоятельно перемотать его обмотку, то это будет самым правильным и экономичным решением проблемы. В противном случае придется заменить деталь.

Если вы нашли неисправность в коллекторе, то его ремонт следует начать с чистки контактов от пыли и нагара. Сразу же проверьте работу щеток коллектора. Если они работают в стандартном режиме, то на контактах не должно скапливаться никаких загрязнений.

Важно! Почистить контакты можно при помощи наждачной бумаги. Подойдет самая минимальная зернистость, чтобы не поцарапать деталь во время чистки

При помощи шуруповерта, установленного на минимум оборотов, вы сможете провести самостоятельную чистку. На основании шуруповерта зафиксируйте наждачную бумагу и аккуратными движениями пройдитесь по контактам. Если щетки коллектора неисправны их нужно сразу же заменить, чтобы в дальнейшем поломка не повторилась. Исправные щетки должны своевременно устранять нагар и пыль, скапливающиеся на приборе.

Почему искрят щетки электродвигателя.

В процессе работы приборы с коллекторным электродвигателем могут искрить. Сильное искрение часто свидетельствует о скорой поломке инструмента. Необходимо своевременно разобраться в причинах появления повышенного искрообразования и принять меры к его устранению. В статье рассмотрены наиболее вероятные причины появления этого негативного явления.

Основой устройств с электрическими двигателями переменного тока является щёточно-коллекторный модуль, который обеспечивает электроконтакт ротора со статической частью электроприбора. Данный модуль состоит из двух частей: коллектора, находящегося на роторе и щёток — скользящих контактов, расположенных за пределами роторной части и прижатых к коллектору. Искрение на коллекторном электродвигателе появляется в результате механического взаимодействия подвижной и неподвижной частей. Контакт между коллектором и щетками периодически прерывается, что приводит к переходному процессу в электроцепи и влечет за собой появление искры. Щетки коллектора электродвигателя являются самой недолговечной частью конструкции. Поэтому, со временем могут наблюдаться различные проблемы, связанные с их работой.

Даже на исправном электродвигателе обычно присутствует слабое искрение щеток. Если электроприбор нормально включается, развивает обороты на полную мощность и при этом искрообразование малозаметно, то поводов для беспокойства нет.

Причины искрения щеток электродвигателя

Разберем наиболее часто встречающиеся неисправности щёточно-коллекторного узла.

1) Износ щеток. При сильном износе этих элементов, электродвигатель не развивает обороты на полную мощность, а также может не включаться (постоянно или периодически). В этом случае, при включенном электроприборе отверткой с изолированной рукояткой можно прижать щетку к якорю. Если наблюдается увеличение оборотов двигателя, то проблема выявлена правильно. Скорее всего замена изношенных частей на новые исправит ситуацию. Иногда также требуется замена пружин щеткодержателей.

2) Межвитковое замыкание обмотки якоря. Неисправностью приборов с электрическими двигателями может быть поломка якоря. В таком случае будет наблюдаться искрение в области обеих щёток, кроме того обмотка якоря будет сильно нагреваться из-за того, что на одни контакты поступает ток большей величины чем на другие. При ремонте этой неисправности перематывают обмотку якоря или полностью заменяют деталь.

3) Выход из строя статора. При поломке статора обычно искрит только одна из щеток. Для его проверки необходимо замерить сопротивление обмоток. Одинаковое сопротивление обоих обмоток (как правило 4 Ом) свидетельствует об исправном статоре. Разное сопротивление на обмотках говорит о том, что статор неисправен и его обмотку необходимо перемотать.

4) Замыкание контактов коллектора. В результате износа контактов образовывается графитовая пыль, которая скапливается между ними, замыкая их. В этом случае при работе электроприбора наблюдаются крупные искры. Для устранения поломки необходимо отчистить промежутки между контактами от графитовой пыли. Также необходимо проверить щетки коллектора, так как при их правильном расположении и правильно подобранной форме пыль появляется в минимальном количестве.

5) Загрязнение контактов коллектора. При загрязнении контактов нагаром будут искрить обе щетки, электродвигатель не сможет развить обороты на полную мощность. Нагар на коллекторе появляется при его перегреве. Плохой электроконтакт приведёт к увеличению сопротивления в элемента, что в свою очередь приведет к еще большему искрообразованию и нагару. В этом случае необходимо произвести чистку контактов коллектора от нагара. Делается это наждачной бумагой минимальной зернистости

Важно при чистке не испортить форму контактов. Поэтому для чистки должны применяться специальные колодки

В домашних условиях для чистки можно использовать шуруповерт

В патрон зажимается якорь, вращая на минимальных оборотах аккуратно прислоняем наждачную бумагу к коллектору. Направление вращения якоря при чистке должно совпадать с направлением его вращения в электроприборе

В домашних условиях для чистки можно использовать шуруповерт. В патрон зажимается якорь, вращая на минимальных оборотах аккуратно прислоняем наждачную бумагу к коллектору. Направление вращения якоря при чистке должно совпадать с направлением его вращения в электроприборе.

diyhobby.ru

Список источников

moiinstrumentu.ru
hitech-online.ru
stroy-podskazka.ru
2stiralki.ru
www.novaso.ru

Замена щеток

Самая простая и очевидная причина возникновения искр — это износ щеток. Несмотря на то, что коллекторные моторы оборудуются специальными искрогасящими конденсаторами, которые кроме функции увеличения срока службы данных элементов, также уменьшают радиопомехи, со временем щетки стираются, и их необходимо заменить.

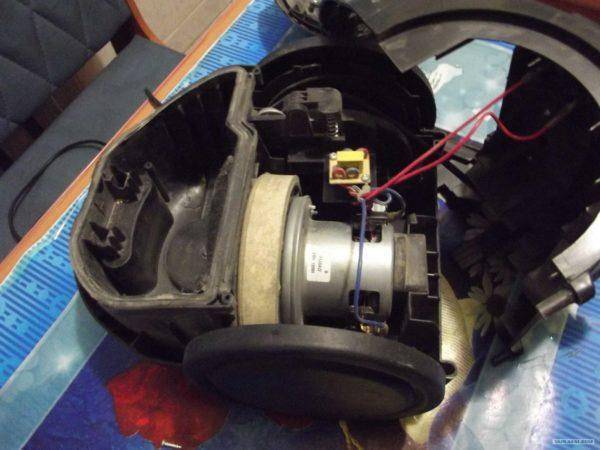

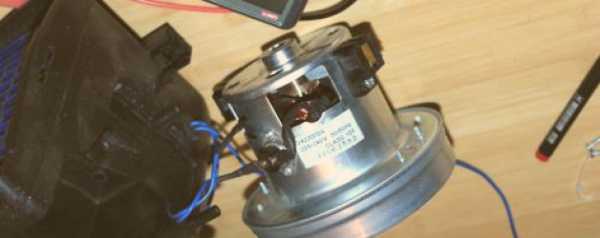

Для замены щеток сначала нужно добраться до электродвигателя. Для этого придется разобрать пылесос. В большинстве случаев, сделать это с помощью отвертки довольно просто, но не забудьте отключить прибор от сети. Разобрав пылесос и обеспечив удобный доступ к двигателю, находим щеткодержатели. В зависимости от конструкции, для извлечения щеток из щеткодержателя, нужно обычно оттянуть защелки, для этого может понадобиться отвертка.

В последние годы многие производители снабжают свои пылесосы комплектом запасных щеток. Но если вам довелось приобрести прибор без дополнительных запчастей, то их можно приобрести в магазинах, где продают электроинструменты.

Щетки бывают графитовые и медно-графитовые. Будет лучше, если вы заранее снимете старые элементы с электродвигателя вашего пылесоса и отправитесь в магазин вместе с ними, чтобы не ошибиться в выборе.

Почему сильно искрят щетки в электродвигателе пылесоса

Щетки в двигателе пылесоса отвечают за создание так называемого «скользящего» контакта. Он переводит механический импульс в электрическую энергию при работе устройства. Элементы движутся по коллектору, образуют и разрывают соединение с контактами, и небольшое искрение считается совершенно нормальным. Но если оно слишком сильное, то неполадка требует устранения, иначе рано или поздно двигатель начнет перегреваться, терять мощность и выйдет из строя.

Аномальным считается искрение, отличающееся от едва заметной полосы в области коллектора

Существует несколько основных причин того, что пылесос плохо работает и искрят щетки:

Износ . Часть щетки, соприкасающаяся с коллектором, изготовлена из угля и при частой эксплуатации истирается, теряет длину и объем. Ухудшается контакт между деталями, и двигатель обильно искрит.
Загрязнение . В процессе работы щетки при постоянном соприкосновении с коллектором образуют угольную и металлическую пыль, которая постепенно скапливается на внутренних деталях. После этого при трении двигатель начинает искрить, образуется нагар, который только усиливает проблему.
Плохой контакт . Неплотно прилегать к коллектору могут и старые, и новые щетки, в обоих случаях мотор искрит.
Сбитый угол наклона . Щетки должны располагаться строго по одной линии, проходящей через ось вращения коллектора. Если они установлены неправильно, или просто расшатались от постоянной вибрации в старом пылесосе, двигатель неизбежно начнет искрить.
Замыкание между витками обмотки . Это самая сложная и неприятная причина того, что двигатель пылесоса искрит и пахнет. Нарушения в работе часто сопровождаются хлопками и падением оборотов. Отремонтировать щетки в данном случае недостаточно. Чаще приходится менять двигатель целиком, чтобы он прекратил искрить, или отдавать его в сервис на перемотку.

Если появились проблемы, то иногда устранить их можно только при помощи специалистов. Но большинство неполадок поддаются исправлению в домашних условиях.
