Как найти обрыв провода в стене: обзор способов обнаружения и устранения обрыва

Определение поврежденного провода

Для определения какой именно провод повредился, нам необходим указатель напряжения или обычная отвертка- индикатор:

  • Если на одной из клемм розетки у нас присутствует напряжение, то, скорее всего, поврежден нулевой провод.
  • Если же напряжения нет не на одной из клемм розетки, то повреждение именно в фазном проводе.
  • Еще возможен вариант, когда у вас имеется напряжение на обеих клеммах розетки. Но это бывает крайне редко и этот случай мы, возможно, опишем в одной из следующих наших статей.

Определение фазного провода: делаем как на фото

  • Если же у нас повреждена проводка освещения, то сначала необходимо определить поврежденный участок. Для этого необходимо проверить наличие напряжения на фазном проводе, приходящем к выключателю.
  • Нулевого провода здесь либо вообще нет, либо он проходит помимо выключателя (такое встречается достаточно редко). Если напряжение на выключатель приходит, то обрыв на другом участке, если не приходит, то на участке от распредкоробки до выключателя.
  • Дальнейшую проверку наличия напряжения делаем на патроне вашего светильника. Для этого не забудьте включить выключатель. Если напряжения уже нет, то обрыв на участке от выключателя до светильника, если есть, то, скорее всего, у вас обрыв нулевого провода.

Проверка наличия напряжения на светильнике

Как найти короткое замыкание в скрытой проводке?

Чаще источник проблемы находится на виду, однако существуют и исключения из правил. В этом случае самым простым вариантов становится удаление штукатурки на всем участке от распределительной коробки до места повреждения. Но этот вариант можно рассматривать в том случае, когда у мастера есть схема.

Однако у такой масштабной операции есть минус: мало кого прельщает вскрытие штроб, шум и пыль от такого рода деятельности. И все ради одного участка небольших размеров. Работу несколько упростит главное правила монтажа электропроводки: кабели прокладывают только вертикально или горизонтально. Но и это условие не исключает затянувшихся поисков и большого количества мусора.

Иногда возникают затруднения другого рода. Электрики — «тоже люди», поэтому желание сэкономить и быстро сделать работу нередко приводит к тому, что трассу прокладывают не так, как предписано правилами монтажа и ГОСТом, а «в обход» — самым коротким путем. В этом случае потребуется снимать со стен всю штукатурку. Такая перспектива не понравится никому.

Простейшие приборы

Чаще кабели скрываются под не очень толстым слоем штукатурки, поэтому отыскать их в стенах можно самостоятельно, причем относительно легко и не слишком затратно. Чтобы избежать тяжелой и неплодотворной работы, электрики используют специальные приборы для обнаружения сети или точного места неисправности — бесконтактные индикаторы напряжения. Есть несколько видов детекторов, которыми пользуются электрики при поисках скрытой проводки.

  1. MEET MS-58M. Данный инструмент относится к профессиональным приборам, однако его цена невысока: она составляет менее 500 рублей. С помощью этого индикатора неисправности ищут как на открытых, так и на скрытых участках проводки. Этот бесконтактный тестер-пробник может определить напряжение на трассе через бетон, дерево, кирпич и другие стройматериалы.
  2. MS-48NS. Это простейшие прибор — индикаторная отвертка, позволяющая делать тест на разрыв, регулируя уровень чувствительности тестера, определить напряжение на участках трассы. Средняя цена такого индикатора — 300 рублей.

Оба электротехнических прибора довольно точно определяют место неисправности. Погрешность составляет 50-100 мм. Помощь недорогих устройств дает возможность избежать самой неприятной работы — полного «раскурочивания» стен.

После нахождения «аварийного участка трассы» штукатурку вскрывают, достают и чинят (заменяют) поврежденный электрокабель. После завершения работ его возвращают на место, а стену восстанавливают. Идеальное решение — прокладка новой линии, однако допускается и временный ремонт поврежденного участка.

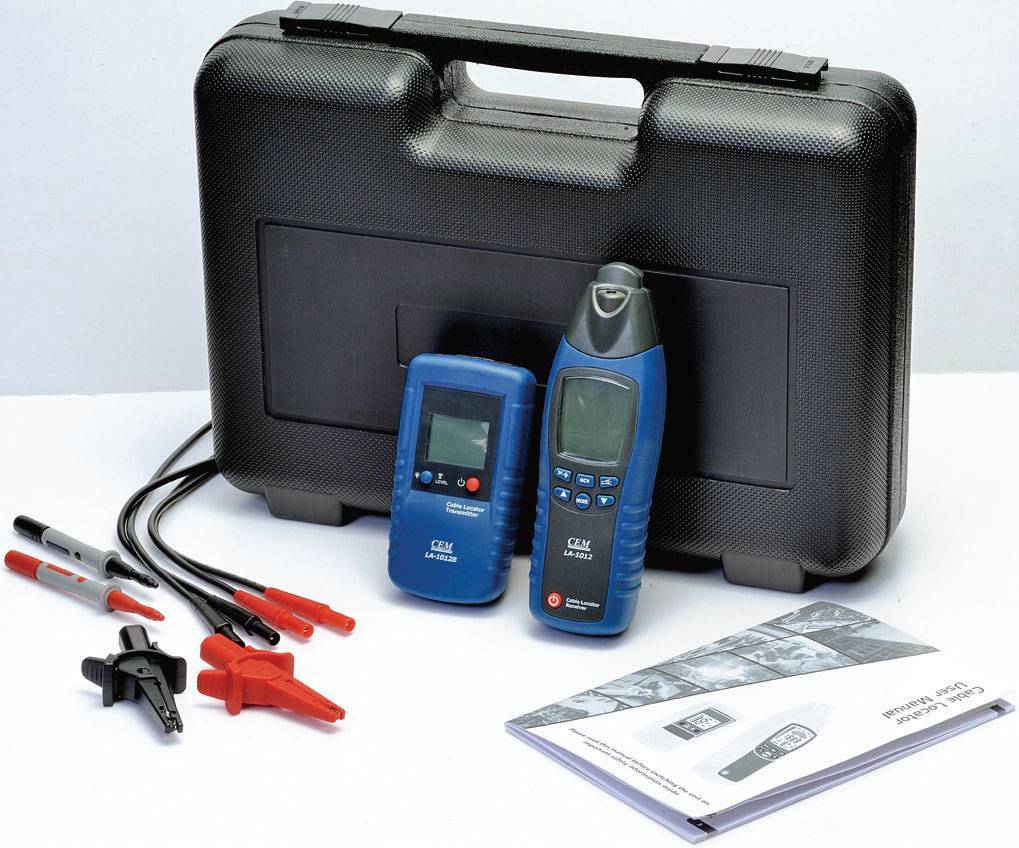

Трассоискатели скрытой проводки

Их называют профессиональными определителями, измерителями, кабелеискателями, или просто искателями скрытой проводки. Этот вариант не самый лучший, так как цена мощных приборов устроит далеко не всех, а приобретать их для разовой работы не имеет никакого смысла.

Ассортимент этого поискового оборудования нельзя назвать «узким», однако качественные, эффективные, чувствительные приборы стоят несколько тысяч, а такие траты вряд ли оправданы для электриков-любителей. Вторая причина для отказа от этого приобретения — сложность работы с трассоискателями: для поиска неисправности необходима не только большая практика, но и теоретические знания.

Как определить скрытую проводку при помощи подручных средств?

  1. С использованием радиоприемника старого образца, который поддерживает частоту 100 кГц. (СВ, ДВ). Для начала следует обеспечить нагрузку электросети в комнате, которую необходимо проверить, а также в соседних комнатах. После чего включить радиоприемник и перемещать его вдоль стен. Устройство будет сигнализировать на электропроводку шумами и потрескиваниями.
  2. При помощи современных проигрывателей оснащенных микрофоном. Принцип работы такой же как у радиоприемника, только водить вдоль стены нужно микрофоном.
  3. Выявить наличие электропроводки можно и простым компасом. Он отреагирует на электрическое поле в проводке. Перепроверить полученный результат можно обесточив провода. Повторное сканирование позволит отличить электропроводку от арматуры.
  4. Радиолюбителям подойдет и данный способ — при помощи униполярного транзистора КП103 (и ему подобных) либо зарубежного аналога — 2SJ144. Контакты истока со стоком прикрепить к пульсовым щупам тестера не соблюдая полярность. Рукоятки щупов смотать липкой лентой. Перед проведением проверки следует нагрузить проводку. Устройство будет сигнализировать на появившееся электрическое поле возрастанием сопротивления. При этом не стоит прикасаться прибором к стене. Для осуществления такой проверки потребуется определенная сноровка.

Авометр

Авометр (второе название мультиметр) является прибором, объединяющим в себе функционал нескольких устройств, а именно амперметра, омметра и вольтметра.

Найти проводку с помощью мультиметра

Из всего ассортимента таких приборов наиболее часто встречаются в поисках электрической проводки следующие:

  1. Тестер – мультиметр LA-1014 – способен максимально точно найти расположение проводов, как под напряжением так и обесточенных. Также применяется для определения в каком состоянии находятся компьютерные и телефонные линии, выявляет обрывы и замыкания проводов.
  2. Тестер GVD-504A, GVD-503 и их аналоги – проводит анализ технического состояния скрытой проводки, находит участки разрыва провода.

Существуем множество устройств, предназначением которых является обнаружение местоположения электропроводки, однако большая часть из них предполагает наличие соответствующих навыков эксплуатации, позволяющих правильно интерпретировать показания прибора.

Ищем место обрыва

Первым делом отключите электропитание

Прежде чем приступить к работе, нужно отключить питание на всех источниках тока. Чтобы понизить сопротивление, прожигают изоляцию на кабеле.

Чтобы найти, какой участок электрического провода поврежден, нужно знать все элементы проводки. Разрыв или повреждения может возникнуть на участке между:

  • коробками;
  • коробкой и розеткой;
  • коробкой и выключателем;
  • коробкой и осветительным прибором.

Чтобы найти место обрыва или повреждения электропроводки между выключателем и коробкой, понадобится однополюсный индикатор напряжения.

Для определения участка неисправности снимаем коробку с выключателя, ставим тумблер в включенное положение, проверяем присутствие фазы на контактах. Если фаза отсутствует, значит, поврежденный участок располагается между коробкой и выключателем.

Если прибор показывает наличие фазы, тогда проверяем контакты на включенном осветительном приборе. При отсутствии фазы на светильнике обрыв находится между светильником и распределительной коробкой.

Если света нет, фаза на выключателе есть, а на светильнике отсутствует, значит, при монтаже допущена ошибка, фаза и нуль поменяны местами.

Значит, неисправность нужно искать на участке между коробкой и выключателем. Диагностику проводим через контакты осветительного прибора.

Как устранить обрыв в проводке

После отключения электроэнергии и фазного провода удаляем штукатурку, как было сказано выше, разводим в разные стороны концы поврежденного провода и готовим углубление под ответвительную коробку. Это делается перфоратором со специальной коронкой. Помещаем коробку в отверстие, закрепляем ее гипсом или алебастром. Внутрь помещаем провода, объединяем по цветам, обматываем места скруток изолентой. Коробку закрываем крышкой, проверяем работоспособность, и если она в порядке, маскируем под штукатуркой.

Решить проблемы с электросетью дома возможно и своими силами. Главное, знать принципы безопасности для таких работ и неуклонно их придерживаться.

Прокладывание открытых электросетей как оригинальный декор и избавление от старопроводных проблем

Ремонт скрытой поврежденной электропроводки зачастую сопровождается строительно-восстановительными работами, требующими немалых усилий: снятия отделочных материалов, штробление стен, их дальнейшее заделывание, штукатурка поверхности стены, покрытие ее декоративными материалами. Это разумно, когда ремонтные работы по восстановлению проводки совмещаются с капитальным ремонтом.

Но если капитальный ремонт помещению не предстоит, то более рационально в некоторых ситуациях будет прокладывание новой электропроводки на поверхности стены.

При прокладывании нового электропровода можно предусмотреть отведение специальных линий на разные комнаты или устройства. Также в распределительном щите можно установить отдельные автоматы на мощные электроприборы: холодильник, стиральную машину, бойлер, микроволновку, кондиционер и т.д.

Удобным будет и выделение розеточных, осветительных групп покомнатно.

Как устранить обрыв фазного и нулевого проводов

После нахождения точки обрыва электропровода и определения типа повреждения (фаза или ноль), следует перейти к ремонту обрыва.

В соответствии с правилами устройства электроустановок соединять жилы скруткой при прокладывании электропровода строго запрещается. При соединении проводников проводки в стене это правило беспрекословно должно выполняться!

Перебитый провод лучше всего заменить весь от распределительной коробки до места его крепления, если это целесообразно в каждом отдельном случае.

Если поврежденные проводники короткие, то соединить их можно клеммными колодками. Но тогда для этой колодки необходимо установить распределительную коробку.

Чтобы отремонтировать неисправность фазового провода, необходимо произвести следующие манипуляции:

Для начала нужно обесточить фазный провод.
Очистить поверхность, снять с участка стены штукатурку либо другие отделочные материалы, освободив зону для работы в радиусе не менее 15 см от точки поломки.
Отсоединить от сети поврежденную жилу, не повредив изоляцию на других кабелях.
Если провод медный, то соединение необходимо произвести при помощи пайки, которая обеспечит такую контактность провода, которую имеет неповрежденный провод. Для этого нужно взять дополнительную часть такого же материала, из которого выполняется перемычка.
Предварительно на жилу поврежденного кабеля необходимо надеть поливинилхлоридную или термоусадочную трубку

Концы перемычки соединяют с концами поврежденного провода, далее соединения спаиваются.
Отремонтированное место следует накрепко зафиксировать изоляционной лентой, после чего на нее осторожно насовывается трубка, одетая на провод. Это сохранит герметичность крепежа.
Место спаивания позволительно закрыть штукатуркой, устанавливать дополнительную распределительную коробку не требуется.Для нагревания паяльника при отсутствии напряжения, можно подключить его через удлинитель от соседей или от распределительного щитка в подъезде.. Провода из алюминия довольно сложно поддаются пайке, поэтому для этого процесса следует взять специальный флюс для пайки алюминия и соответствующий припой

Провода из алюминия довольно сложно поддаются пайке, поэтому для этого процесса следует взять специальный флюс для пайки алюминия и соответствующий припой.

Иногда для соединения обрыва алюминиевого провода целесообразнее использование механического способа.

С концов провода сначала снимается изоляция на 15 мм для дальнейшего образования из оголенных проводов колечек. Из алюминиевого провода подготавливается вставка с таким сечением, как у электропроводки или немного большим. При помощи шайбы гровер собирается соединение: на винт надевается гровер, далее обычная шайба, следом кольца проводов, снова простая шайба и завершает гайка. Соединение покрывается изолентой и закрывается трубкой с изоляционного материала.

Такое соединение гарантирует отменную работу проводки при условии не превышения допустимой нагрузки.

Также надежным способом соединения будет клемма WAGO, после установки которой ее требуется обмотать изолентой и покрыть герметиком.

Кабели также можно соединить при помощи ответвительной коробки. Для этого с поврежденного провода необходимо убрать изоляцию, далее его концы разветвить в разные стороны. После этого в стене необходимо пробить отверстие по размерам распределительной коробки, используя перфоратор со специальной широкой коронкой.

Коробка вставляется в проем, после чего надежно фиксируется алебастром. В нее аккуратно вкладываются провода, при этом поврежденные жилы необходимо соединить по цвету и обмотать изолентой. После всех манипуляций коробку с отремонтированными проводами следует закрыть крышкой.

Если провода помещены в специальные трубки, то оборванные жилы следует извлечь наружу, а на их место протяжным приспособлением поместить новые кабели.

При неисправности нулевого провода сначала его отсоединяют от шины, прикрепив фазную жилу. Вся последующая ремонтная операция совпадает с описанным выше процессом.

Способы поиска

Для поиска проводки можно привлечь специалиста, а можно провести самостоятельный поиск с помощью специально разработанных приборов и инструментов. Который из этих вариантов выбрать, каждый решает самостоятельно.

Приборы

  1. Пробник MS-158M, MS-48, MS-18 – кроме проводки находят металлические вкрапления в стене (гвозди, шурупы и др.), реагируют на арматуру плит на глубине до 5 см.
  2. Сигнализатор Е121 «Дятел» – реагирует на электромагнитное поле и определяет обрывы проводов, находящихся под напряжением на глубине до 7 см.
  3. ПОСП-1 – определяет наличие переменного электричества, обрывы проводов.
  4. CEM LA – 101 – реагирует на электромагнитное поле, определяет обрывы проводов.
  5. Бесконтактный датчик ExtechDA30 – определяет электромагнитное поле переменного напряжения. Работает с кабель-каналами, экранированными проводами, распределительными коробками.
  6. MS58M – реагирует на металлы, напряжение в проводах не требуется.
  7. Устройство обнаружения скрытой проводки «ОСП» – для точного и быстрого поиска обрывов электропроводки. При использовании генератора (поставляется в комплекте) находит отключенные от электричества провода. Находит медь на глубине до 30 см.

Различные типы тепловизоров – запредельно дороги, но четко выявляют проводку под напряжением и ее обрывы.

Сканер

Основное отличие сканеров от других приборов, которые применяются для обнаружения электропроводки, в том, что они могут «видеть» не только провода.

  1. Детектор Black&Decker BDS300 – находит электропроводку, цветные и черные металлы, дерево.
  2. Детектор металла ZirconTriScannerPROSL – кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
  3. Детектор Skil 0550 AA – жидкокристаллический индикатор, кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
  4. Цифровой детектор Bosch PDO Multi – самый бюджетный из семейства Bosch, определяет проводку под потенциалом (фазу), материалы внутри стен и глубину их залегания.

Мультиметр

Мультиметром принято называть приборы, которые способны заменить несколько других приборов. В нашем случае мультиметр объединяет в себе амперметр, омметр, вольтметр.

Самыми распространенными для поиска электропроводки являются:

  1. Тестер – мультиметр LA-1014 – точно определяет местонахождение обесточенных и проводов под напряжением, состояние компьютерной и телефонной линий, места обрывов, перехлестов, замыканий.
  2. Тестеры GVD-504A, GVD-503, GVT-92, VP-440 – анализируют состояние скрытого кабеля, определяют места обрывов.

Различных приборов, которые предназначены для поиска проводки, огромное количество. Использование большинства приборов требует опыта в работе для правильного различения сигналов, которые от них поступают.

С помощью смартфона, телефона

Необходим смартфон или телефон, оборудованный магнитным датчиком и специальной программой Metal Detector, предназначенной для поиска металлов.

Определяет местонахождение провода по электромагнитному полю, возникающему в проводах под напряжением.

Также такой искатель способен найти место разрыва провода и арматуру в панельных домах. Работа такого индикатора не отличается качеством и требует предварительных тренировок.

Точность поиска зависит от положения прибора относительно сканируемой поверхности.

Индикаторная отвертка

Поиск индикаторной отверткой – самый простой и дешевый вариант. Определяет электромагнитное поле с точностью по ширине поиска от 10 до 20 см.

Такая отвертка может быть использована для проверки целостности цепи. Обесточенные и экранированные провода не «видит». Обнаруживает электропроводку на небольшой глубине.

Без приборов

Удалить со стен обои и определить наличие проводки по неровностям штукатурки.

Такой способ применим, только если поверхность панели полностью не заштукатурена, а способ укладки проводов в штробы.

Использовать карту обозначения электропроводки (очень ненадежный способ даже в новых квартирах, т.к. карта далеко не всегда соответствует проделанной электриками работе).

Профессионально установленная электропроводка должна находиться в 15 см параллельно потолку, и вертикально вверх, от розеток и выключателей.

В панельных домах, проводка может быть уложена по кратчайшему пути (по диагонали) от распределительных коробок, а в домах с многократными ремонтами, вообще беспорядочно.

Общая инструкция поиска обрыва проводки

Для этого потребуются следующие инструменты: отвертка-индикатор, бесконтактный индикатор, тестер, пассатижи, ножик, изолента.

Провода отходят от коробки распределения определенным образом – только перпендикулярно или параллельно полу, повороты идут под углами 90°, так что найти их достаточно точно нетрудно. От начала разводки по стене перемещают индикатор, в точке дефекта он подает сигнал цветом или звуком, которые пропадают, как только устройство оказывается рядом с местом обрыва проводки.

Как определить проводку в стене

Задача обнаружения проводки в стене и некоторых других строительных конструкциях неизбежно встает при проведении как элементарных работ по сверлению, так и при более сложных ремонтных процедурах (штробление, снос стен и т.д.).

Для типовых построек, а так же при наличии схемы электропроводки помещения указанная задача значительно облегчается. Проведение ремонтных работ в помещениях нетиповых зданий или в помещениях с ранее измененной проводкой (с перенесенными розетками, выключателями и т.д.) таит опасность повреждения проводов.

В самом простом случае это может привести к отключению электричества на линии автоматами или УЗО. Наиболее неприятным последствием может стать поражение человека электрическим током.

Методы определения расположения проводки

Найти проводку в стене можно несколькими способами.

Теоретические способы:

  • ориентироваться на существующую схему проводки (которая, как показывает практика, может не всегда соответствовать действительности);
  • предполагать, что проводка выполнена согласно ПУЭ и ее трассы пролегают горизонтально и вертикально относительно распределительных коробок, розеток, выключателей.

Подобные предположения применимы для типовых построек, однако так же не дают гарантий, что в других местах стены не проходит тот или иной провод. Практические способы помогают определить фактические места прохождения проводов, а в некоторых случаях и глубину их залегания.

Существуют примитивные, но относительно эффективные народные способы, такие как использование микрофона, слухового аппарата, элементарных самодельных транзисторных устройств и т.п. При существовании нагрузки в цепи все они реагируют на изменение электромагнитного поля вблизи проводов, что позволяет обнаружить проводку в стене.

Наиболее точно найти проводку в стене помогают современные трассоискатели (кабелеискатели, детекторы металла). Принцип действия таких устройств так же основан на улавливании колебаний электромагнитного поля в цепи под нагрузкой, или улавливании колебаний создаваемых в цепи без нагрузки при подключенном в нее специальном генераторе импульсов.

Устройства для определения проводки в стене стоят от нескольких сотен рублей (простые – для бытовых нужд) до десятков тысяч (профессиональные, с множеством дополнительных функций).

Обзор моделей

Из популярных моделей, представленных на рынке, стоит выделить детектор скрытой проводки СЕМ LA-101. Недорогой, но позволяющий довольно точно определить место залегания кабелей, проходящих на глубине до 5 см, он, кроме этого, способен обнаруживать места обрыва и определять наличие контакта между двумя точками цепи.

CEM LA-1014 – более продвинутая модель от рассматриваемого производителя, обладающая функциями мультиметра. Большинство устройств, позволяющих определить проводку в стене, являются универсальными – с возможностью обнаружения различных металлов, древесины, пустот и т.д,

DEFORT DMM-20D-RF – один из недорогих универсальных детекторов, который, кроме функций по обнаружению, оснащен еще и лазерным дальномером с уровнем.

К распространенным полупрофессиональным (стоимостью до 4000 рублей) устройствам для обнаружения проводки в стене можно отнести CONDTROL Wall Pro и BOSCH GMS 100 M. Оба они способны четко определять провода находящиеся под напряжением на глубине до 5 см.

Данные модели и их аналоги по модельному ряду популярны среди строителей и ремонтных бригад благодаря своей надежности и высоким измерительным характеристикам.

Поиск места разрыва

При помощи таких самодельных устройств можно найти место обрыва скрытой проводки. При обнаружении разрыва контакта прибор перестанет издавать звуковые сигналы, изменится характер шумов или погаснет индикаторная лампочка. Однако у этих приборов есть один весомый недостаток: обнаружение кабеля невозможно, если скрытая проводка находится на глубине более 5 см.

Но если в стене проходит арматура или другой металлический элемент, то обнаружение скрытых кабелей затрудняется, т.к. появятся ложные сигналы. Это нужно учитывать.

Для максимально точного поиска обрыва скрытой проводки используются искатели, имеющие возможность дополнительной настройки, которая позволяет игнорировать большие металлические предметы в стене. Такая функция исключает подачу ложных сигналов. Если есть прямой доступ к проводке по всей длине, то поврежденный участок зачастую видно невооруженным глазом. В случае, когда видимых повреждений нет, поиск места обрыва электропроводки можно осуществить при помощи обычного тестера. Алгоритм действий будет следующий:

  1. первым делом необходимо обесточить помещение, отключив подачу электричества в электрощите;
  2. после необходимо зачистить провод в двух местах: на выходе распределительного блока и на расстоянии 1 метр от сделанной насечки;
  3. на этом отрезке замеряется сопротивление, после делается еще одна насечка через 1 метр и процедура повторяется;
  4. сопротивление на всех измеряемых промежутках должно быть одинаковым. Когда прибор найдет участок, на котором значение сильно отличается или вовсе отсутствует, в этом месте и произошел обрыв.

Если нет возможности купить специальный искатель, но есть огромное желание решить проблему без посторонней помощи, можно собрать примитивный прибор для поиска обрыва проводки своими руками.

Все что понадобится, это рабочий патрон, лампочка, два одножильных провода, нож, пассатижи и электроизоляционная лента.

В патрон вкручивается лампочка, подсоединяются провода. С других концов зачищается изоляционный материал на 4-5 мм от края.

Обнаружение обрыва проводки заключается в подключении тестера к проверяемому проводу, на котором ножом необходимо сделать насечки (перед тем, как зачищать кабель, нужно отключить подачу электричества).

https://youtube.com/watch?v=zNSVKAwadZw

При обнаружении участка, на котором лампочка на тестере не загорится, нужно начать двигаться в обратном направлении, делая насечки на меньшем расстоянии. После обнаружения искомого места поврежденный участок проводки заменятся, все сделанные засечки необходимо заизолировать.

Желательно узнать расположение скрытой проводки и составить подробную схему до того, как случится обрыв. Это обезопасит от повреждения кабелей при проведении ремонтных работ. При случайном попадании в скрытую электропроводку в лучшем случае обесточится помещение, в худшем – будет нанесен вред здоровью человека.

Правила безопасной прозвонки с использованием мультиметра

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием

В противном случае при проведении работ прибор просто сгорит.
Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания

Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе

При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника

Разновидности замыканий проводки, их причины и методы поиска

Казалось бы, причины короткого замыкания силовой электропроводки и их разновидности это разные вопросы, но на деле они тесно переплетаются между собой. По сути, замыкание это следствие ряда причин, по которым фазный провод напрямую соприкасается с нулевым, либо изоляция между ними не препятствует возникновению дугового разряда (разумеется, при наличии на проводниках напряжения). Основные причины из-за чего коротит проводка и какие могут быть последствия, по которым можно определить место поломки, следующие:

Физический износ изоляции

Происходит с течением времени и вследствие даже незначительных, но регулярных перепадов температур.

Обычно в таком случае изоляция постепенно из гибкой становится хрупкой – на ней появляются трещины в которых может скапливаться влага или пыль. В случае неблагоприятного стечения обстоятельств это может спровоцировать возникновение КЗ через микродугу, причем это самый тяжелый случай с точки зрения поиска неисправности.

Поиск подавляющего большинства неисправностей в электроцепи происходит по принципу проверки «слабых звеньев» — это любые контакты, переходы – все те места, где при монтаже вскрывается наружная изоляция кабеля. Поэтому в скрытой проводке поиск неисправности всегда надо начинать в розетках, коробах и щитках.

Как итог – в этом случае проводится внимательный осмотр проводки – если уже выбивает автомат защиты, то возможно место повреждения изоляции будет подгоревшим и его станет видно. В некоторых случаях приходится устаивать проводке «стресс-тест» – подавая на нее повышенное напряжение. Это достаточно экстремальный способ, ведь по сути приходится провоцировать полноценное короткое замыкание электропроводки, после которого место неисправности видно «невооруженным глазом.

Для скрытой проводки и нахождения микротрещин в изоляции также можно воспользоваться и мегаомметром, но он только покажет наличие КЗ на локализованном участке электроцепи, а место его возникновения определить не сможет.

После того, как находим неисправность, то уже в зависимости от общего состояния проводки надо решать, менять кабель или обойтись восстановлением изоляции посредством изоленты.

Пример работы мегаомметра – на видео:

Повреждение изоляции грызунами

Это достаточно частое явление в сельской местности, да и в промышленных условиях такие поломки далеко не редкость – мыши прогрызают наружную изоляцию кабелей, затем внутреннюю и замыкают собой фазу с нолем.

Сложность поиска такой неисправности может заключаться в том, что неизвестно где мышь могла облюбовать себе место для «трапезы». Но с другой стороны, обычно место повреждения хорошо заметно, поэтому достаточно поверхностного осмотра провода, хоть и по всей его длине.

Надо учитывать, что здесь не всегда происходит полноценное замыкание – иногда мышь может частично повредить изоляцию и замкнуть провода не напрямую, а через себя. В таком случае велика вероятность найти место повреждения провода по погибшему животному, которого судорога от электрического тока приковывает к перегрызенному проводу. Хотя иногда бывает и такое, что мышь отбрасывает от кабеля, особенно если у нее получается замкнуть провода напрямую и произойдет полноценное короткое замыкание погрызенной проводки.

Приборы поиска электорпроводки профессиональные

В продаже можно встретить тестеры GVD-504A, BOSCH DMF 10 zoom, GVT-92, GVD-503, VP-440, выпускаемые европейскими производителями. Ими обычно пользуются для обнаружения. скрытого под отделкой и анализа его состояния профессиональные электрики. От китайских аналогов они отличаются качеством сборки, компактным и красивым исполнением. Принцип работы их примерно тот же, но стоимость довольно высока, особенно если покупать для разового использования.

Водная таблица цен рассматриваемых приборов

Старинные дедовские способы поиска проводов в стене

Высокая цена специальных устройств – это одна из причин, почему домашние мастера, интересуются, как найти провод в стене без прибора и зачастую отдают предпочтение дедовским не раз проверенным на практике методам решения этой проблемы. Ведь в прежние времена при обнаружении проводки в стене обходились без приборов, находя электросети под штукатуркой и обоями безопасными методами.

Таких способов, позволяющих найти скрытую проводку в стене без специальных технических средств, есть несколько и каждый из них может обеспечить разную степень точности.

1. Визуальное определение места прокладки трасс. Данный способ подходит для кирпичных и бетонных стен, оклеенных обоями, которые при ремонте снимают, это позволяет без труда найти штробу, куда обычно укладывают провода. Поскольку при штроблении нарушается целостность поверхности и даже после заделки место, где оно проводилось, остается заметным. Если стена оштукатурена или покрыта шпаклевкой под обои, то визуально обнаружить электрический провод в стене не возможно.

2. С помощью радио или приемника. Данный способ мастера советуют дилетантам, интересующимся, как определить где проходит проводка в стене. Причем для этой цели сгодится самый обычный, настроенный на средневолновую частоту приемник. Под приятную музыку его надо водить вдоль стены, следя за появлением потрескиваний.

3. Микрофон, подключенный к магнитоле, может стать альтернативой приемнику. Работать с ним следует, как с радиоприемником, появление шумов и треска будет означать обнаружение скрытой проводки.

Надо помнить, что с помощью радио или микрофона можно определить нахождение проводки в стене с погрешностью 15−20 см. Поэтому при использовании данных устройств лучше сделать небольшой отступ, чтобы избежать удара током и такая подстраховка будет не лишней.

Чем найти обрыв провода в стене

Если раньше приборы позволяли лишь обнаружить провода или металлические предметы, то современные электронные устройства помогают в определении обрыва скрытой проводки. Например, бесконтактным индикатором скрытой проводки можно найти место разрыва фазного проводника. Индикатор необходимо перемещать вдоль токопроводящей жилы, и в месте ее обрыва он просигнализирует. Обычно при определении обрыва проводки звуковой сигнал прекращается.

Если иметь представление, как узнать где проводка расположена в стене, можно выбрать подходящий вариант поиска исходя из своих возможностей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
