Печь на отработке из трубы: как сделать эффективную печку на отработанном масле из подручных материалов

Изготовление котла своими руками

Под жидкое горючее можно переделать любую твердотопливную или газовую печь. Но для самостоятельного изготовления лучше выбрать чертеж котла на отработке с водяным контуром с пламенной чашей.

Самодельный котел имеет небольшие размеры, но при этом обеспечивает 15 кВт тепловой мощности. В час он расходует не более 1,5 л отработки в час. Воздух в камеру сгорания нагнетается с помощью небольшой турбины, поэтому нужно будет озаботиться подведением электричества к агрегату. Горючее поступает в зону сгорания порциями из отдельного бака, оснащенного вентилем. Последний может служить регулятором нагрева.

Для улучшения дожига в центральной трубе имеется большое количество отверстий и горизонтальных прорезей. Дым от сгорания топлива уходит через дымоход, закрепленный на выходе из камеры сгорания.

Необходимые инструменты и материалы

Нужно заранее приготовить емкость, из которой будет изготовлен корпус. Лучше всего для этого подходит газовый баллон. Нужно выбирать экземпляр объемом от 50 л.

Также понадобятся следующие материалы:

1. Стальная труба Ø 100 мм с толщиной стенок не меньше 2 мм. Она нужна для дымохода.
2. Металлический лист в половину сантиметра. С его помощью камера сгорания будет отделена от зоны испарения.
3. Железная труба Ø 100 мм с толщиной стенок 6 мм. Она пойдет на изготовление горелки.
4. Тормозной диск от машины. Его диаметр должен быть не меньше 20 см.
5. Муфта для соединения труб.
6. Шаровый кран на полдюйма
7. Топливный шланг.
8. Бак для хранения топлива.
9. Заготовки для ножек.
10. Патрубки.

После сборки устройства его нужно будет защитить от коррозии. Для этого дополнительно следует приобрести необходимую химию и эмаль.

Что касается инструментов, то в первую очередь понадобится аппарат для сварки. Лучше всего использовать инвертор, так как он позволяет делать качественные сварные швы. Также пригодятся: дрель, УШМ с набором дисков, сверла, плашки для резьбы, ключи, электрический наждак.

Работать с металлом придется много. Для ускорения работы нужно приготовить емкость с водой для быстрого охлаждения инструментов.

https://youtube.com/watch?v=pJDlJUtjQuY

Порядок сборки

Прежде чем приступать к работе с баллоном, его нужно полностью освободить от остатков газа. Делается это простым сворачиванием вентиля и переворачиванием емкости для удаления конденсата. После промывки баллона можно приступать к сборке котла:

1. В баллоне прорезаются 2 проема один над другим. Между ними оставляется перемычка шириной в 50 мм. Верхнее окно больше нижнего в 2 раза.
2. К краям кусков, оставшихся после выпиливания проемов, привариваются петли и защелки. Это будут дверцы проемов.
3. Из листа металла толщиной в 5 мм вырезается диск по диаметру баллона. В центре полученной детали делается отверстие под трубу Ø 100 мм. Диск подгоняется по месту в баллоне.
4. Отрезается кусок трубы с толстыми стенками длиной в 200 мм. В нем насверливаются отверстия Ø12 мм с шагом не более 40 мм. Причем перфорация должна занимать лишь половину заготовки.
5. По центру полученной горелки приваривается ранее заготовленный диск. Он должен размещаться над отверстиями.

Создайте котел своими руками

1. Перегородка с горелкой вставляется в баллон и приваривается к перегородке между проемами.
2. Чаша испарителя собирается из тормозного диска. Имеющиеся в нем отверстия заваривается с использованием металлического диска.
3. Делается крышка для чаши с отверстием под горелку. К его краям приваривается муфта из стальной трубы.
4. Из двух листов металла вокруг баллона наваривается корпус водяной рубашки. В верхней и нижней части кожуха вырезаются отверстия для последующего крепления патрубков подачи и отвода воды.
5. Сверху почти готовый котел закрывается крышкой с врезанной трубой для дымохода.
6. В боковую стенку баллона на уровне нижней камеры врезается трубка для горючего. Ее кончик должен располагаться точно над окном подачи топлива в чашу.
7. Бачок с горючим прикрепляется через шаровой кран.

После завершения сборочных работ нужно проверить работоспособность агрегата. Делать это лучше до постановки в отопительную систему. Для проверки через шаровой кран в нижнюю топку заливается отработанное масло. Сверху добавляется немного керосина и поджигается. Если все нормально, то можно врезать котел в систему отопления.

Преимущества и недостатки капельницы

Эта конструкция имеет много кардинальных отличий от предыдущей. Перфорированная труба помещена внутрь стального корпуса из старого баллона или трубы. Масло попадает в первичную камеру сгорания небольшими порциями в виде капель. Для более высокой эффективности работы устройство оборудуется вентилятором для дополнительного наддува. При этом оно может работать и без него, но в трубе необходимо будет проделать ещё несколько отверстий, чтобы улучшить естественную тягу.

Печь-капельница отличается сложной конструкцией для новичков

Единственный большой недостаток такой конструкции — сложное производство для начинающих мастеров. Для изготовления печки на отработке с наддувом чертежи играют большую роль, но не решающую. Дело в том, что конструкцию нужно изготавливать под определённые условия эксплуатации, поэтому потребуются неоднократные доработки.

В печах с наддувом струя пламени постоянно бьёт в одно место, поэтому корпус в этом месте может достаточно быстро прогореть, если не изготовить его из высококачественной толстой стали.

Но есть и множество достоинств:

1. Печка с наддувом полностью безопасна, так как процесс горение осуществляется исключительно в закрытой ёмкости.
2. Расход масла небольшой. Хорошо настроенный агрегат сжигает до полутора литров масла за один час работы для обогрева 100 квадратов.
3. Перевернув корпус изделия, можно переделать его на котёл с водяной рубашкой.
4. Подача топлива и мощность можно отрегулировать.
5. Чистить конструкцию довольно удобно.
6. Дымоход может быть любой высоты.

Делаем печь своими руками

Теперь рассмотрим алгоритм, по которому нужно делать печь на отработке для гаража. Запоминайте все шаги и их последовательность.

1. В первую очередь вам понадобится собрать нижнюю камеру. Топливный бак и камера первичного сгорания могут быть совмещены. В круглом баке нужны отверстия для установки трубы и заливки топлива.
2. Надо также приварить дно, ножки.
3. В крышке нужно сделать два отверстия: с края в 60 мм диаметром, а по центру – 100 мм. При этом крышка должна оставаться схемной. Так вам будет существенно проще выполнять чистку агрегата.
4. Берите обрезок металлической трубы с диаметром в 100 мм. Длина должна составлять примерно 360 мм. В трубе сверлите отверстия, чтобы через них поступал воздух. Диаметр отверстия равен 10-ти процентам диаметра трубы. Все отверстия надо располагать равномерно по высоте и диаметру трубы. Лучшее заранее нанести разметку.
5. Потом трубу приваривают к крышке нижнего бака. Обязательно следите, чтобы она была установлена строго перпендикулярно.
6. Поставьте воздушную заслонку на крышке, используя болты или заклепки. Диаметр отверстия для заслонки составляет примерно 60 мм. Через данное отверстие можно разжигать печь, заливать топливо.
7. Таким же образом собирайте и верхний бак. Надо взять трубу с диаметром 355 мм. В листе металла, которое станет дном, нужно сделать отверстие, смещенное к краю. Его диаметр составит 100 мм. К отверстию приваривайте обрезок трубы соответствующего диаметра. Ее предстоит надевать на перфорированную камеру для сгорания газов.
8. Крышку верхнего бака надо делать из толстого металла. Толщина должна быть минимум 6 мм. В крышке нужно отверстие для дымохода. Его располагают со стороны, противоположной к отверстию в дне камеры.
9. Также нужна перегородка между стенкой камеры и дымовой трубой. Ее делают из толстого металла, а приваривают к верхней крышке, ближе к дымоходу.
10. Дымовую трубу приваривают к верхней крышке и присоединяют к дымоходу.
11. Между камерами надо приварить распорки из уголка или обрезков труб. Это увеличит жесткость конструкции, сделает ее более прочной.

На заключительном этапе работы можно покрасить печку. Выбирайте жаропрочную краску по металлу.

Устанавливаем и разжигаем печку на отработке правильно

Сначала вам необходимо подготовить ровную площадку. Можно выложить участок из кирпича, либо залить бетонное основание. Площадку нужно тщательно выравнивать, используя отвес и уровень

Помните, что важно также соблюдать расстояние до стен. Оно должно составлять минимум метр

Когда вы будете ставить печь, определять для нее место, подумайте обязательно и об удобстве эксплуатации. Отверстие для заливки масла должно находиться в зоне свободного доступа. Тогда вам будет комфортно работать с печкой.

Печка нужна разборная. В таком случае не составит труда очищать ее. Снимается дымоход, а потом и верхняя камера, после чего можно спокойно убрать из печки всю сажу, нагар.

Работает печка на минеральном, синтетическом отработанном масле любого типа

Обратите внимание! Топливо можно заливать максимум на половину бака. В оставшемся месте образуются пары масла

Когда вы только что залили масло, нужно еще немного подержать заслонку открытой: так кислород насыщает пары масла.

Желательно использовать специальные каминные спички или лучину для розжига. Привычные короткие спички здесь не подойдут.

Обязательно запомните правило безопасности: в печь категорически запрещено заливать горючие жидкости, поскольку это может спровоцировать взрыв.

Когда печка разогрелась, нужно прикрыть отверстие наполовину, а потом отрегулировать поступление воздуха. Газы в трубе с отверстиями должны гореть равномерно.

Печь с дожигателем

 Беседки с мангалом и барбекю — (80+ ФОТО) Чертежи которые можно реализовать Своими руками +Отзывы

Печь с дожигателем

Чтобы драгоценное тепло не улетало быстро в трубу, можно организовать его дополнительный сбор. Для этого вторую камеру сгибают под углом от 90° или чуть больше (но острым он быть не должен).

Принцип сборки подобного устройства обычный. Единственная разница – труб понадобится две. Для соединения их под углом 90° при нарезке заготовок их следует распилить под углом 45°.

Если при розжиге печи из трубы повалил черный дым, это означает, что кислорода для горения топлива недостаточно. Устранить эту проблему можно, проделав в дожигателе 3-5 дополнительных отверстия.

Где стоит использовать самодельную печь на отработке

Поскольку в процессе горения машинное масло, особенно б/у, выделяет не самый приятный запах, да и с точки зрения здоровья не слишком полезно, лучше не использовать печи такого рода в жилых помещениях. Если другого выхода нет, обязателен качественный отвод продуктов сгорания.

Обычно печи монтируют в нежилых помещениях – подсобках, гаражах, сараях, мастерских и так далее – где не требуется постоянное отопление, а лишь прогрев воздуха на относительно короткое время.

Благодаря тому, что даже самые простые конструкции такой «гаражной буржуйки» позволяют регулировать интенсивность горения топлива, можно обеспечить либо экономичный режим его использования и постепенный прогрев помещений, либо усиленный расход с очень быстрым обогревом воздушного объема.

Материалы изготовления обогревателей на отработанном масле

Основным материалом для изготовления печи в гараж на отработке является металл, хотя некоторые утверждают, что в качестве перфорированного дожигателя удобно использовать асбоцементную трубу. Однако практика показывает, что подобный материал недолговечен, а значит, его использование нерентабельно.

Наиболее частым вариантом можно назвать масляную печку на отработке, выполненную из газового баллона, но нельзя сказать, что сложной является конструкция из труб различного диаметра. Основная задача здесь – правильный расчёт сечений труб как для резервуара, перфорированного дожигателя, так и для поддувала. При любом расхождении агрегат будет работать нестабильно. Именно поэтому опытные домашние мастера говорят, что такой обогреватель на отработанном масле придётся несколько раз переделывать, доводя до совершенства, даже если он выполнен по чётким чертежам.

Полностью защищённая печурка. Но даже такую не стоит оставлять без присмотра

Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”

“На правильную работу таких агрегатов влияет не только чёткий расчёт пропорций, но и влажность воздуха, и даже высота расположения. Это следует учитывать при изготовлении”.

Теплообменник

Для печки на отработке капельного типа этот элемент не является обязательным. Когда помещение небольшой площади и без перегородок, тогда для обогрева достаточно тепла, идущего от ее стенок. Если необходимо добиться большей эффективности агрегата, делают теплообменник воздушного или водяного типа. Его помещают в верхнюю камеру.

Делают теплообменник из отрезка 100-миллиметровой трубы. Ее длина должна быть такой, чтобы концы выступали за стенки корпуса на 10 –20 сантиметров с обеих сторон. С противоположных концов баллона создают два отверстия, пропускают через них трубу и фиксируют ее сваркой.

Над теплообменником нужно приварить рассекатель пламени, сделанный из листа железа, чтобы он делил пламя на языки, увеличивая отдачу тепла.

Внутрь воздушного теплообменника помещают завихритель, ускоряющий потоки воздуха. Его выполняют из полосы стали или уголка, поделенного на отогнутые лопасти.

Затем к трубе теплообменника подсоединяют воздуховоды, изготовленные из неутепленной дымоходной трубы и уголков. С одной стороны воздуховода врезают канальный вентилятор. Его подключают к сети напрямую или посредством контактов термореле, установленного на корпус вентилятора, или настроив температурный режим.

Печное топливо

Как мы уже говорили, в качестве топлива для печей на отработке могут использоваться любые виды топлива. Самый простой вариант – приобрести отработанное машинное масло. Его стоимость составляет от 25 рублей за литр. Если хорошо постараться, можно отыскать масло по более доступным расценкам. В этом отношении везет мастерским по замене автомобильного масла – его можно добыть из клиентских автомобилей (обычно его никто не забирает).

Растительное масло быстро воспламеняется, если его хорошенько разогреть. Это даже становится причиной пожаров.

• Растительное – самое обычное подсолнечное масло хорошо горит, выделяя большое количество тепловой энергии;
• Трансмиссионное масло – если вам посчастливилось раздобыть бочку этого масла, то вы можете использовать его для работы своей печки;
• Синтетические масла – отличное жидкое топливо для печей на отработке.

Помимо масла, для растопки печки вам может потребоваться керосин – он применяется в пиролизных печах.

Использовать бензин и растворители для розжига печей строжайше запрещено – они обладают повышенной летучестью и воспламеняются с хлопками и взрывами. Тот же керосин поджигается мягко и безопасно.

Как правильно пользоваться самодельным агрегатом?

Описанный выше агрегат нельзя располагать около смесей или предметов, которые могут легко воспламениться, или же на сквозняке

Еще важно, чтобы дымоход печи был полностью герметичным, а вокруг было хотя бы 50 сантиметров свободного пространства в каждую из сторон. Обязательно нужно следить, чтобы в используемое горючее не попадала вода, в противном случае оно будет выплескиваться из дырок в трубе

«Отработка» будет нагреваться очень быстро. Заливайте емкость на две трети высоты, после чего, добавив 25 граммов бензина либо растворителя, поджигайте полученную смесь через отверстие для заливки топлива. Для розжига предпочтительнее использовать горящий фитиль, прикрученный к куску проволоки.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

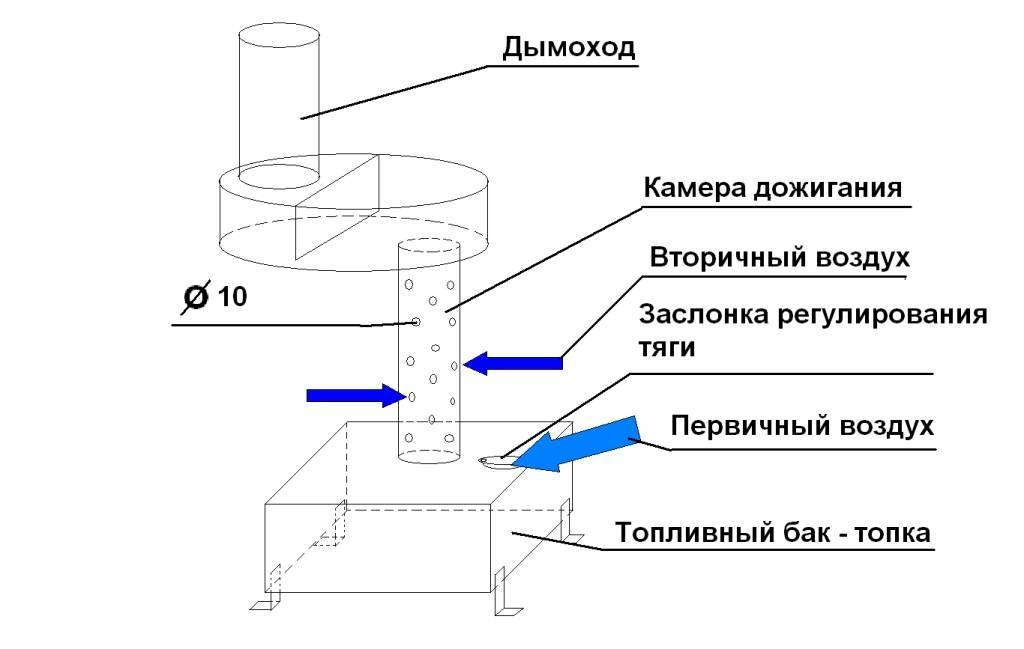

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Требования к самодельным конструкциям

Чтобы сделать печь на отработанном масле своими руками, рекомендуется для начала определиться с материалами для производства, габаритами и прочими техническими данными. Только на основании этих параметров можно постараться обеспечить эффективную и безопасную работу устройства.

Модель печи на отработанном масле, изготовленной своими руками

Для этого рекомендуется пересмотреть чертежи печей на отработке, сделать выводы. Дальше нужно провести расчеты. И на их основании можно сделать основную инструкцию для изготовления печи на отработке – чертеж.

Прибор должен быть герметичным, его конструкция должна отвечать представлениям о безопасности использования подобных устройств. Тогда изготовленная печка на отработанном масле своими руками будет работать действительно безопасно.

Создав чертеж печки на отработанном масле, можно переходить к дальнейшим действиям.

Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция

Как уже говорилось, изготовление подобного агрегата сложным назвать нельзя, однако, в любой, даже самой простой работе есть свои нюансы. Сейчас попробуем разобрать изготовление простейшей печки капельного типа из газового баллона. Для этого понадобится:

• непосредственно сам газовый баллон;
• труба диаметром 100 мм (2 м);
• уголок 5×5 см (около 1 м);
• стальной лист, толщиной 4 мм (около 50 см2);
• автомобильный тормозной диск;
• шланг из маслостойкой резины и хомуты под него.

Приготовив все необходимые детали, можно приступать к изготовлению.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

Для удобства читателя оформим пошаговую инструкцию в табличной форме.

Иллюстрация Выполняемое действие

Первым делом нужно в дне баллона высверлить отверстие для выхода остатков газа. Чтобы предотвратить искры, сверло необходимо смачивать маслом. Обороты дрели должны быть минимально возможными.

Теперь при помощи болгарки можно вырезать отверстия по заранее подготовленному чертежу (некоторые из них будут представлены ниже).

Из листовой стали вырезаем донце с отверстием. Вырезанную среднюю часть выбрасывать не стоит – она нам пригодится позднее.

Примерно так будет располагаться донце в нашей печке. Примеряем его и вытаскиваем снова – с ним ещё предстоит некоторая работа.

Следующий шаг – подготовка трубы. Высверливаем в ней отверстия для подачи воздуха. Это необходимо для нормальной работы агрегата.

Вот таким образом сваривается готовое донце с перфорированной трубой. Сварочные швы должны быть качественными. Если у домашнего мастера нет опыта работы со сварочным аппаратом, лучше обратиться за помощью к профессионалам.

А вот теперь пригодится вырезанная из донца середина. Её следует приварить к тормозному диску от автомобиля.

В итоге получится вот что. Теперь, прорезав небольшое отверстие и приварив кусок трубы, получим полноценную муфту.

Можно начинать сборку

Обратите внимание на патрубок справа. Именно по нему в печку будет поступать отработанное масло

Снаружи монтируем кран и присоединяем к нему шланг из маслостойкой резины.

Сверху газового баллона ввариваем остаток трубы – это и будет отвод дымохода.

Остаётся лишь вывести трубу дымохода наружу из помещения.

Поднять дымоход на необходимую высоту

Обычно она составляет 4 м. Этого достаточно для обеспечения нормальной естественной тяги.

Печка на отработке своими руками: чертежи, видеоинструкции и некоторые хитрости

Разобравшись в общих чертах, каков алгоритм выполнения работ, перейдём к чертежам и видеоинструкциям. Начнём с той же печи из газового баллона.

Печь на отработке из газового баллона: чертежи для изготовления

Рассмотрим чертежи печи на отработке своими руками.

Ниже можно ознакомиться с видеоинструкцией изготовления подобного агрегата.

Важно! Главное здесь − соблюдать пропорции. Но и это не гарантирует стабильную работу агрегата. В случае изготовления домашним мастером неудачного устройства стоит попробовать изменить диаметр труб на больший

В случае изготовления домашним мастером неудачного устройства стоит попробовать изменить диаметр труб на больший.

Видео и чертежи печи на отработанном масле с водяным контуром

Обогреватели с водяным контуром немного сложнее в изготовлении, однако, и эта работа под силу домашнему мастеру. Предлагаем ознакомиться с чертежами подобных агрегатов.

Видео, представленное ниже, поможет более полно понять алгоритм работ.

Котёл на отработке своими руками: чертежи и видеоинструкция изготовления

Естественно, что водяной контур подразумевает наличие котла. Именно о нём и пойдёт сейчас речь. Ниже представлены чертежи этой конструкции.

Ну и, конечно, видеоурок по изготовлению котла.

Как можно убедиться, чертежи горелок на отработке своими руками несложны, а значит, при наличии времени вполне можно попробовать собрать такой агрегат. Тем более, что затрат средств он практически не потребует.

Особенности печи на отработке

Печи котлы на отработке чаще всего устанавливают в тех местах, где есть в избытке отработанное машинное масло: в гаражах, автосервисах, на фермах со своим автопарком. Процесс утилизации отработанного масла не простой, так как сливать в грунт или канализацию его нельзя. Используя его в виде топлива, можно решить задачу.

Если для этой цели поставить обычную буржуйку, она довольно быстро прогреет воздух, но как только горение топлива прекратится, сразу станет холодно. Поэтому стабильно обогреть гараж или мастерскую таким способом не получиться. Если сделать печь на отработке с водяной рубашкой, то энергоэффективность отопительного агрегата значительно повысится.

Принцип работы горелок на отработке

Отработанное масло как жидкое топливо имеет свои особенности. Во-первых, оно существенно гуще дизельного топлива, по консистенции ближе к мазуту

Во-вторых, и это более важно, отработка чаще всего содержит различные твёрдые и жидкие включения. Это мельчайшая металлическая стружка, образующаяся в результате износа трущихся металлических поверхностей, частицы кокса, возникающие при воздействии на масло высоких температур

При сборе отработанного масла в него могут попадать влага, охлаждающие жидкости и другие посторонние включения.

Особенности технологии сжигания отработанных масел заключаются в следующем:

• необходимость предварительной очистки отработки от механических загрязнителей;
• разогрев масла перед подачей в камеру сгорания, обеспечивающий повышение текучести топлива и испарение влаги;
• особая конструкция самой камеры сгорания, обеспечивающая горение не жидкой субстанции, а паров перегретого масла.

Центральным элементом большинства конструкций горелок котлов и печей на отработке является тарельчатая деталь, на плоскую поверхность которой подаётся предварительно разогретое масло. В процессе работы тарелка разогревается до очень высокой температуры, благодаря чему масло на ней мгновенно испаряется и вспыхивает. Дозированная подача разогретого масла производится через форсунку или капельницу. Изменением интенсивности подачи отработки регулируется нагрузка котла или печки.

Обустройство дверец

Делаю дымоход Дымоотводящую конструкцию я сделал из 10-сантиметровой трубы. Ничего сверхъестественного – трубу просто приварил к отверстию в центре верхушки корпуса.

Дымоход вывел на улицу к крыше через стену. К стене прикрепил кусок металлического листа для противопожарной защиты. Саму трубу лучше пропускать через стену в специальном огнеупорном стакане.

Тут видно, как труба проходит через стену

Печка почти готова. Остаются последние штрихи. В дверке нижней камеры я вырезал проем, через который воздух может свободно поступать к поддону и горелке печки.

Приклепал упорные пластиныДля верхней дверки собрал простой замок. В процессе нагревания корпус печки «ведет». Чтобы камера сгорания оставалась герметичной, верхняя дверка должна закрываться максимально надежно. Для этого я и сделал замок.

Простой замок

К стене привинтил несколько кусков металлического уголка.

На прикрученный уголок установил печку. Это и удобно (при необходимости можно будет намного легче проводить ревизию), и функционально (потери тепла в грунт уменьшаются).

Установил печку
