Телевизионная розетка — правила и варианту установки на стену

Оптимальная высота размещения

Не всегда получается заранее все просчитать при работе с электропроводкой под телевизор, тем более он может сломаться, и вы будете приобретать другой, отличный по своей конструкции от прежнего. Специально для таких ситуаций был разработан универсальный подход выбора высоты размещения розетки.

Согласно этому методу, оптимальная высота размещения розетки для вашего ТВ составляет около 130-140 сантиметров от пола . Эти данные, как правило, используются в тех помещениях, в которых просмотр телевизора осуществляется сидя.

Откуда взяты эти цифры и как самостоятельно рассчитать на какой высоте делать розетку для телевизора будет рассказано ниже, также будет предоставлена формула, применяющаяся при расчетах.

Как рассчитать высоту розетки для телевизора по формуле

Основным критерием для правильного местоположения розетки под телевизор является непосредственно размещение самого телевизора. При этом не нужно забывать, что телевизор должен располагаться под прямым градусом от глаз смотрящего. Если принять ваш взгляд за линию, то плоскость экрана телевизора должна находиться под углом в 90 градусов к этой воображаемой линии.

Расположение телевизора в гостиной рекомендуется на уровне от 120 сантиметров от пола. Именно на этом уровне находятся глаза человека, сидящего на диване или на кресле.

На изображении ниже можно увидеть как правильно установить розетку: по вертикальной оси, ближе к верхнему краю корпуса. Результат был получен с помощью простых математических вычислений.

Самой популярной диагональю современного телевизора считается диагональ 32 дюйма, высота диагонали такого телевизора около 40 сантиметров. Это самый маленький дисплей, меньше не покупают, только больше. Для своих расчетов мы берем высоту телевизора, берем высоту устанавливаемой розетки, которая вместе с пластмассовой рамкой составляет 8 сантиметров. Далее используем формулу.

Если телевизор расположен на высоте 120 сантиметров от пола, то получается следующее решение: 120+40/2-8=132. Все размеры округлены для большей наглядности.

Если же использовать в формуле точные цифры, то в результате розетка будет на 4 сантиметра ниже верхнего края дисплея взятого в пример телевизора, поэтому она не будет заметной даже если смотреть телевизор стоя.

Даже не прибегая к математике можно установить розетку на высоте 140 сантиметров, в таком случае она все равно будет скрыта корпусом телевизора, а за счет регулируемых кронштейнов всегда можно немного изменить положение и высоту телевизора.

Вывод следующий: если знаем параметры телевизора – рассчитываем все по формуле, если не знаем – монтируем розетку на высоте 140 сантиметров от пола.

На изображении выше можно увидеть прекрасный вариант расположения розетки: она утоплена в стену. Если ваша стена и наличие необходимых инструментов позволяют это сделать – это будет наилучшим расположением. Больше высота розеток для телевизора не вызовет у вас затруднений.

Телевизоры последнего времени очень удобно крепить на стену. Так они не будут занимать лишнего места, не потребуют покупки дополнительной мебели. Для телевизора нужна собственная розетка — применение удлинителей портит внешний вид комнаты

Для установки важно знать, какова высота розеток для телевизора, как рассчитать показатель

Телевизор на кухне

Хороший вариант размещения в пределах кухни выбирается, исходя из ее площади и назначения. Если помещение небольшое, оно, скорее всего, используется для приготовления еды и приема пищи одного – двух человек. Здесь устройство чаще служит фоном. Просторная кухня может включать обеденную зону, диван, тумбу, что позволяет смотреть передачи продолжительное время.

Оптимальных мест три: на тумбочке; на стене, когда высота центра телевизора находится в диапазоне 1,2 м – 1,5 м от пола; над холодильником. Можно ли поставить телевизор прямо на холодильник? Такое соседство имеет определенные нюансы

Также важно принять к сведению:

• панель не вешают рядом с плитой, духовым шкафом или источниками воды;
• центр монитора должен располагаться напротив глаз при положении «стоя», когда не подразумевается продолжительный просмотр, или из положения «сидя», если кухня оборудована и предназначена для отдыха;
• солнечный свет от окон создает блики и отсветы на экране, подобное нужно исключить рулонными или плотными текстильными шторами, местоположением.

Не забывайте и о собственных предпочтениях или привычках. Такие субъективные задачи нельзя решать, основываясь только на том, что рекомендуют специалисты и производители электроники. Высота телевизора всегда корректируется исходя из наиболее частых мест просмотра, роста человека, комфортных поз.

С точки зрения удобства

Когда мы смотрим телевизор, мы должны учитывать следующее:

• поза в этом случае обычно расслабленная, иногда полулежачая. Однако запрокидывать голову или, напротив, постоянно держать ее наклоненной или повернутой, неудобно – шея затекает. То есть экран должен быть примерно на уровне глаз сидящего в привычном положении человека;
• расстояние до центра панели должно быть примерно равно двукратному размеру диагонали экрана. Пример: у Вас телевизор с диагональю 55 дюймов, пересчитываем в сантиметры (то есть умножаем число на 2,5, подробнее можно посмотреть здесь) – 140 см. Умножаем на два и получаем примерно три метра от глаз сидящего человека до центра экрана. В некоторых случаях это расстояние выдержать по горизонтали никак не получается, тогда можно разместить технику повыше и получить желаемое удаленность – но смотреть фильмы и передачи придется лежа. Для спальни это неплохой вариант.

Иногда задача о высоте телевизора от пола решается по принципу «куда влезет, туда и повесим». Так бывает, если в мебельной стенке предусмотрена ниша под ЖК-панель или же полки и стеллажи уютно устроились на своих местах, менять их не хочется. В этом случае стоит проверить, будет ли удобно смотреть телевизор: просто сесть на запланированное место и поглядеть примерно в центр пустого пространства. Удобно, шея не затекает, поворачивать голову не приходится? Отлично! Неудобно? Значит, надо что-то менять – или диван (кровать, кресло и так далее), или место для техники.

Итак, на уровне глаз сидящего человека должен быть примерно центр экрана. Возможен другой вариант – на этом уровне должна находиться точка, смещенная примерно на треть от нижнего края панели.

Такой вариант будет удобнее, если человек периодически меняет позу, садясь выше или ниже. Но тут есть и другой нюанс – желательно иметь возможность менять наклон экрана.

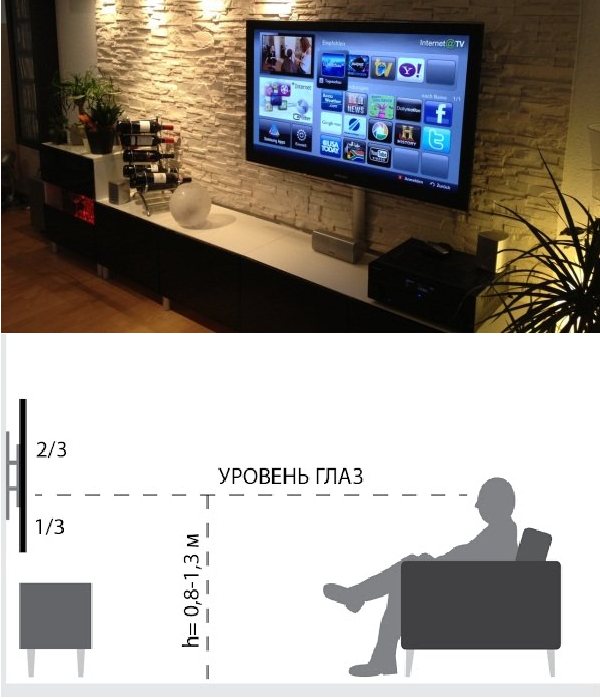

Попробуем обобщить — на какой высоте вешать телевизор на стену:

• на уровне глаз сидящего человека должна располагаться либо центральная точка экрана, либо расположенная на высоте 1/3 от низа панели;
• расстояние от пола до этой точки должно составлять 1…1,3 м. Для людей с ростом до 160 см принимаем нижнюю границу, при 160…180 см – 1,1…1,15 м, для более высоких – 1,2…1,3 м. Учитываем высоту дивана!
• если просмотр идет из разных точек помещения, из разных поз – сидя, стоя, лежа – выбираем среднее арифметическое, то есть все-таки на уровне сидящего человека;
• учитываем возможность наклона/поворота экрана.

Для разных размеров телевизоров можно свести рекомендации к таблице.

Диагональ в дюймах	Высота, см	Расстояние от низа экрана до центра, см	Расстояние от пола до центра экрана (уровень глаз сидящего человека), см	Высота телевизора от пола в гостиной (высота от пола), см	Высота (по верхней кромке панели), см
19	42	21	100…120	79…99	121…141
21	46,5	23	77…97	123…143
22	49	25	75…95	125…145
24	53	26,5	74…94	126,5…146
28	62	31	69…89	131…151
32	71	35,5	65…85	135,5…156
40	86	43	57…77	143…163
43	95	47,5	53…73	147,5…168
49	108	54	46…66	154…174
50	111	55,5	44…64	155,5…176
55	122	61	39…59	161…181
58	128	64	36…56	164…184

Присмотревшись, можно понять – если следовать этим стандартам, телевизоры с большой диагональю придется вешать чуть ли не над полом, что рискованно в плане целостности техники. Поэтому можно ввести поправку. Если минимальное получаемое расстояние меньше полуметра – стоит увеличить его до этого значения.

Важно: в случае, когда телевизор используется не только для просмотра, но и для работы с приставками (Xbox, Playstation, Nintendo) и специальными приспособлениями (активные игры с захватом движения, «дополненная реальность») необходимо откорректировать высоту. Здесь следует за положение центральной точки взять среднее между ее размещением для сидящего и стоящего человека

Пример: телевизор смотрят в обычном режиме дети от роста 120 см и взрослые со средним ростом 170 см, ребенок ростом 140 см играет в «бои без правил» с помощью устройства «дополненной реальности». Следовательно, центра экрана должен располагаться на высоте примерно 125 см

Здесь следует за положение центральной точки взять среднее между ее размещением для сидящего и стоящего человека. Пример: телевизор смотрят в обычном режиме дети от роста 120 см и взрослые со средним ростом 170 см, ребенок ростом 140 см играет в «бои без правил» с помощью устройства «дополненной реальности». Следовательно, центра экрана должен располагаться на высоте примерно 125 см.

Coswall CS-OFSO-3DE-SW–тройная розетка

Еще одна универсальная модель, работающая с номинальным напряжением электросети в 100-240 В. Изделие имеет прямоугольную форму и комплектуется сразу 3 гнездами. Розетка оптимально подойдет для установки в офисе или рядом с настольным компьютером.

Конструкция имеет немаленькие размеры – 222х118х65 мм. А толщина передней модели составляет всего 2.5 мм, благодаря чему конструкция не будет выпирать из стены. В отзывах пользователи хвалят хороший механизм открытия. Если в большинстве аналогичных розеток гнездо «вылетает» мгновенно после нажатия на кнопку, то в случае с CS-OFSO-3DE-SWоно выдвигается плавно, за счет дольше продержится без поломок.

Плюсы:

• 3 разъема;
• серебряная крышка;
• плавное открытие;
• металлический корпус;

Минусы:

• не предусмотрен USB-порт;
• вес.

ПОСМОТРЕТЬ НА АЛИЭКСПРЕСС

Дизайн розеток в спальне

Обычно розетки стараются расположить так, чтобы сделать их незаметными. Но все же некоторые из них остаются на виду. Их можно превратить в настоящее украшение интерьера.

Интересные дизайнерские решения

Сейчас в продаже изделия самых разных стилей и видов:

• Стилизованные под дерево, камень, слоновую кость.
• Выполненные в виде разнообразных фигурок, например руки, показывающей ОК.
• Разноцветные, с подсветкой или светящиеся в темноте.
• Выпуклые и вровень с поверхностью стены.
• Выпускаются даже современные устройства, стилизованные под эбонитовые черные розетки первой половины прошлого века.

Как правильно выбрать место

Электроисточники лучше расположить так, чтобы не нарушать работу телевизора. Следует знать, как их смонтировать в разных комнатах.

В гостиной

Выбирать место для установки телевизионной розетки нужно в зависимости от высоты расположения приемника. Формула исчисления расстояния выглядит так:

Высота разъема = расстояние от пола до телевизора + высота техники, разделенная на 2. Такой расчет подойдет для ТВ с обычной антенной, когда нет спутника. Разъемы размещают за устройством. Для современных моделей нужно дополнительно установить вторую розетку для приставки.

Рекомендуется оборудовать мультимедиа розетку с интерфейсом HDMI за приемником, кабель от которой приведет к месту, где расположено дополнительное оборудование.

Требуется максимально плотно прижать приемник к стенке. Он должен выглядеть как картина и органично вписаться в дизайн комнаты. Если розетка будет размещена неграмотно, то сложно поставить кронштейн.

Нормальная высота монтажа розеток в гостиной, где чаще смотрят каналы, сидя на диване или в кресле, равна 130-140 см.

В спальне

Для определения расположения высоты розеток для телевизора в спальне, нужно прилечь на кровать, расслабиться, закрыть глаза, потом открыть и взглянуть на предполагаемое место монтирования ТВ. Тот участок, на который первым упал взгляд, станет центром монитора, где устанавливают кронштейн

Моменты, на которые обращают внимание при размещении панели:

• высота мягкой мебели – кровати, дивана;
• месторасположение, с которого планируется смотреть приемник;
• настройки электроаппаратуры.

Рекомендуется, чтобы в период просмотра угол отклонения от середины дисплея был не более чем 30°.

Чтобы просматривание ТВ в спальне было удобно, рекомендуется установить регулируемый кронштейн, позволяющий ставить телевизор в комфортное положение.

При размещении приемника в спальне, выбирают расстояние 1,5 метра от пола, а на высоте 25 см от него монтируют блок розеток.

На кухне

Хозяйкам нравится просматривать фильмы, передачи, находясь на кухне. Чаще при приготовлении блюд, поэтому стандартное размещение оборудования по принципу «середина экрана – на уровне глаз» здесь неприемлема. Если телевизор снабжен ЖК-экраном, то в горизонтальной плоскости он имеет большой угол наклона при маленьком изменении контрастности. Вертикальная плоскость при небольшом наклоне затемняет монитор.

Если хозяева будут просматривать ТВ стоя, то его вешают на расстоянии 1,75 см от пола. Если сидя на стуле, то ниже.

Многие кухни имеют маленькую площадь, поэтому единственным местом будет расположение приемника на стене. Тогда покупают подвижный кронштейн для изменения угол наклона.

На какой высоте вешать телевизор в зависимости от диагонали

Задумываясь над тем, как правильно повесить телевизор на стену, нужно учитывать не только непосредственно расстояние до места просмотра, но и то, какой диагонали экран устройства.

Учитывать технику безопасности потребуется в любом случае, поэтому высота телевизора от пола в независимости от исходных показателей диагонали должна быть не менее 1 метра. Если эти значения будут ниже, то техника будет подвергаться механическим ударам и повреждениям, ее можно уронить.

Формула расчета высоты подвеса телевизора в зависимости от диагонали

В большинстве случаев устройство подвешивается на специальных креплениях, которые входят в набор поставки или с помощью кронштейна.

Эти конструкции бывают различные по форме и размерам. Плотно к стене телевизоры вешать не рекомендуется, так как они могут, например, перегреться

Важно помнить, что материал поверхности должен быть качественным и достаточно прочным, чтобы выдержать нагрузку устройства и всех дополнительных элементов

Разработаны специальные стандарты, которые также указывают, какой должна быть высота розеток для телевизора на стене.

Рекомендации, касающиеся того, как размещать телевизор в зависимости от размера диагонали также нужно учитывать. Значения будут следующими (имеется ввиду расстояние до пола):

• 32 дюйма – 110 см.
• 40 дюймов –105 см.
• 50 дюймов –100 см.
• 60 дюймов – 99 см.

Разные диагонали

Разработаны стандарты, которые в первую очередь учитывают расстояния от глаз до экрана в зависимости от размера диагонали. Рекомендации такие:

• 32 дюйма – расстояние до глаз 3-4 метра.
• 40 дюймов – 5-7 метров.
• 50 дюймов – 5-7 метров.
• 60 дюймов – 7-10 метров.

Нужно учитывать, что приведенные показатели являются условными. В каждой ситуации лучше всего провести дополнительные расчеты, учитывая все имеющиеся нюансы и особенности, как отталкиваясь от формата помещения, так и от размера техники.

Правильное размещение включает в себя не только высоту от пола, но также и удаленность от сидячих мест, которыми пользуются люди во время просмотра телевизора или работы в интернете (на Смарт ТВ).

В этом случае значение того, на какой высоте повесить телевизор будет напрямую зависеть от диагонали экрана.

Именно поэтому в небольшую комнату не рекомендуется приобретать большие ЖК экраны или плазмы

Считается, что они не вызывают усталости глаз, не являются причиной неудобства и дискомфорта, но лучше всего принять во внимание, что для маленьких помещений рекомендуются небольшие или средние по размеру телевизора

Совсем маленькая плазма или жк экран также нежелательны для установки. Причина в том, что человек будет постоянно вглядываться в экран, напрягая зрение.

Еще один минус – возможное искривление позвоночника, так как во время просмотра потребуется прогибаться вперед.

Существует практический метод оптимального определения высоты размещения телевизора на стене.

Для этого необходимо расположиться на диване или стуле, расслабиться. Через несколько минут нужно открыть глаза, и запомнить то место, куда был первоначально направлен взгляд. Точка станет оптимальной для размещения ТВ (нужно, чтобы в ней располагалась верхняя часть экрана).

Для облегчения процесса расчетов можно воспользоваться существующими условными стандартами.

В процессе учитывается также и высота дивана или кресла. К полученному значению прибавляется половина роста человека, который будет сидеть там. При расчетах показателей расстояния до глаз можно использовать формулу: размер диагонали экрана умножается на 4.

На какой высоте от пола вешать телевизор на стену в зависимости от диагонали – самая правильная и легкая формула:

Смотрите это видео на YouTube

В стену

Скрыть кабели не составит особого труда. Особенно учитывая тот факт, что маскировка различных коммуникаций – настоящий тренд в мире дизайна интерьеров. Очень часто приходится тянуть антенный кабель через всю квартиру. Это нарушает эстетическую картину. Поэтому новые идеи, как спрятать провода от телевизора, будут как никогда кстати.

Помните, что антенный кабель – далеко не единственный провод, который подключается к ТВ-устройству. Учитывайте, что также нужно замаскировать шнур питания. Многие владельцы современной техники подключают Ethernet кабель к LAN разъему. Прибавьте к этому HDMI шнур, использующийся для подключения дополнительных устройств.

Чтобы решить эту проблему, используйте напольные плинтуса с кабель-каналами. Они позволяют скрыть провода. Как поступить, если ТВ висит на стене? Придется вытянуть кабеля из плинтуса, чтобы подвести их к телевизору. Понятно, что такое решение тяжело назвать оптимальным. Поэтому разумней спрятать коммуникации в стене.

Какой самый простой выход из сложившейся ситуации? Смотайте провода в пучок, используя нейлоновые стяжки. Постарайтесь хоть как-то замаскировать шнуры. Идеальным этот способ назвать абсолютно точно нельзя, но он имеет право на жизнь.

Отличие антенного кабеля

Для качественного подключения кроме правильно подобранных розеток потребуется антенный коаксиальный кабель, который имеет особое строение. В отличие от 2- или 3-жильного электропровода, он имеет одну жилу для передачи телевизионного сигнала и защитный экран, который служит барьером для окружающих электромагнитных полей.

Внешне телевизионный кабель представляет собой толстый упругий провод круглого сечения, обычно с ПВХ изоляцией черного или белого цвета. Для внутристенного монтажа цвет внешней изоляции не имеет значения.

Тонкий изоляционный слой, прилегающий к центральной жиле, разрывает гальваническую связь с экранирующей оплеткой.

Экран, в свою очередь, защищает от электромагнитных помех и предотвращает излучение чувствительного высокочастотного сигнала, являясь к тому же дополнительным проводником. Если какой-либо из компонентов выйдет из строя, передача видеосигнала нарушится.

Вот несколько видов кабелей, которые подходят для укладки под штукатурку или другой отделочный материал:

• SAT 50 (SAT 703);
• RG-6 (и для наружного применения);
• RG-11 (F1160BVM COMMSCOPE).

При покупке обязательно проверьте прочность оболочки, а в процессе упаковки и во время транспортировки старайтесь не перегибать кабель, чтобы не нарушить целостность медной жилы и экранной оплетки.

1. TV-RD-SAT (серии Valena, Galea Life). Используются в кабельных телевизионных сетях. Имеют три выхода для подключения ресивера (спутникового), теле- и радиоприемника.
2. TV-FM-SAT (серия Celiane). Применяются в сетях ТВ-кабеля. Это вариант подключения по схеме «звезда», то есть каждое такое устройство напрямую подсоединяется к TV-сплиттеру по одной линии. Она распределяет сигнал на три коннектора (выходных), для подключения спутника, радио- и телеприемника.
3. TV-RD (серия Galea Life). Применяются в кабельных ТВ-сетях. Такие розетки имеют два выхода для подключения радио- и телеприемника. В данной серии подобное изделие является оконечным.

Видео, размещенное ниже, кратко рассказывает о телевизионных розетках TV/RD (ТВ и радио) и TV/RD/SAT (ТВ, радио и спутник).

Красивые примеры для вдохновения

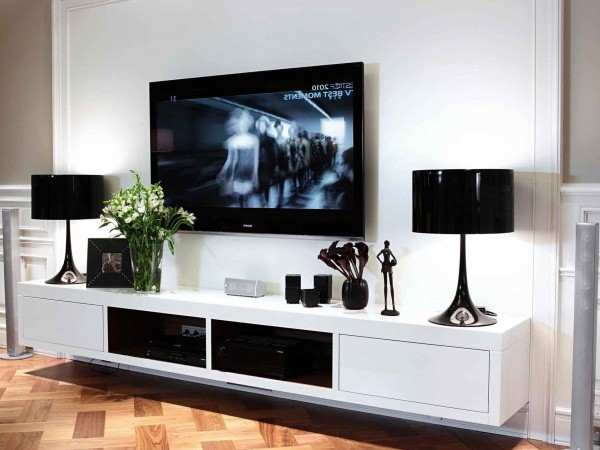

• Прекрасный пример конструкции в минимализме – длинная тумба и простые, параллельные друг другу полки.
• В данном примере отделка из искусственного камня выделяется на фоне комнаты, но смотрится очень уместно и оригинально.

• Любителям классического интерьера понравится ажурная рамка, обрамляющая телевизор. Едва ли непрофессионалу удастся самостоятельно смастерить нечто подобное, но багетные мастерские придут на помощь.
• Очень стильно смотрится ниша с полностью встроенным телевизором. Такой дизайн, правда, может визуально уменьшить пространство комнаты, поэтому будет идеальным только в больших помещениях.

• Еще один вариант оформления ниши в зале. Тут переплелось все: и камень, и полки, и камин, и небольшой шкафчик.
• Очень дорого и качественно смотрится конструкция с отделкой из натурального дерева.

• Дугообразные формы придают всему интерьеру мягкости и теплоты. Это смотрится не так строго, как прямоугольные и квадратные ниши.
• А вот и вариант для размещения ниши для телевизора на кухне. Много места не занимает и не выбивается из общего вида.
• Оформление картинами идеально подойдет для ниши в спальне.

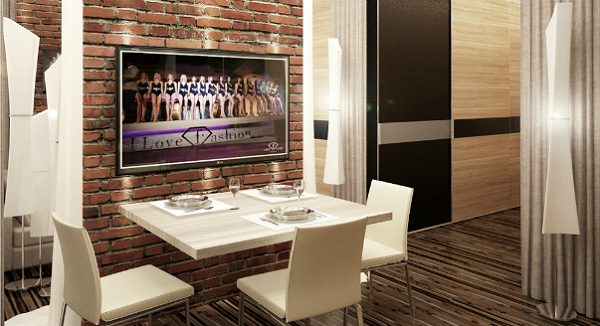

• Телевизор на кухне также можно очень органично вписать прямо над рабочей поверхностью, чтобы можно было смотреть кулинарные шоу и готовить одновременно.
• Очень интересно выглядит отделка в виде цельного деревянного полотна. Такой дизайн хорошо впишется в гостиную как с классическим, так и с минималистичным стилем.
• Мало кто так делает, но невысокую нишу можно поставить прямо напротив окна. При удачном сочетании мебели, обоев и предметов декора это будет смотреться очень необычно.

О том, как сделать нишу под телевизор из гипсокартона своими руками, смотрите в следующем видео.

На что влияет правильная установка розетки

При настенном монтаже телеприемник должен полностью скрывать розеточные гнезда.

Правильно подобранное место установки розеток позволяет:

• скрыть кабели питания, соединения, провода и т.д.;
• расположить телевизионную панель вплотную к стенке;
• избежать сложностей при инсталляции кронштейнов для подвешивания телеэкрана;
• подключать к телеэкрану usb-накопители или другую аппаратуру при помощи кабелей.

Планировать расположение розеток следует при проведении ремонта. В этом случае потребуется нарисовать схему помещения, отметить место просмотра, нахождение телеприемника, представить, как он будет установлен и уже от этого рассчитывать точку, где будут установлен розеточный блок.

Розетки общего назначения

Необходимость электрической розетки возле входной двери в спальню не слишком очевидна, но проверена временем… ее назначение – подключение мощных бытовых электроприборов вроде пылесоса или обогревателя. Конечно, в малометражных комнатах старого многоквартирного жилого фонда без нее, в общем-то, вполне можно обойтись – но в больших спальнях она просто обязательна!

Мало того, в больших помещениях крайне желательно иметь две такие розетки, расположенные в противоположных по диагонали углах комнаты. Желательно предусмотреть ещё и третью «мощную» розетку – к ней при необходимости можно будет подключить кондиционер.

Виды крепежа

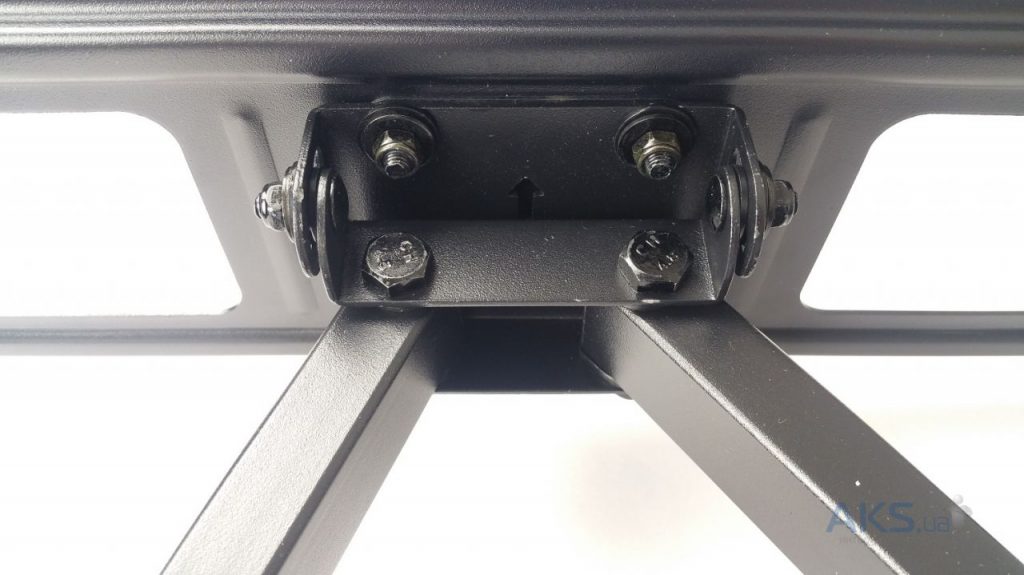

Не знаете, как правильно повесить телевизор на стену? Начните с изучения доступных крепежных элементов. Преимущественно пользователи покупают кронштейны трех видов:

с жесткой фиксацией;

с вертикальным наклоном;

многофункциональные.

Проще всего правильно вешать телевизор с помощью универсального кронштейна. Это самый удобный и дорогой вид. Жесткие и наклонные крепежные элементы монтируют только те пользователи, которые уверены, что в ближайшее время не будет проводиться перестановка предметов декора, мебели. Рассмотрим каждый тип кронштейна, выделим сильные и слабые стороны.

Крепления жесткого типа предполагают наличие незначительного зазора для вентиляционных отверстий ТВ. Речь идет о зазоре всего лишь в несколько сантиметров. Устройство будет закреплено «намертво». У пользователя нет возможности в дальнейшем изменить угол обзора.

Наклонные крепления покупаются для установки телевизора на стену в спальне. После монтажа вы сможете регулировать положение экрана по вертикали. Это очень удобно, когда просмотр осуществляется с различных точек. Например, днем с дивана или кресла, а вечером с кровати. Между стеной, на которой будет висеть устройство и задней панелью, нужно оставить расстояние в 10 сантиметров.

Универсальные подвижные кронштейны – дорогое, но практичное решение. Название говорит само за себя. Можно повесить ТВ в гостиной или спальне. Пользователь сможет установить угол наклона, а также отрегулировать его, если возникнет подобная необходимость. Экран можно повернуть влево и вправо, чтобы увеличит удобство просмотра.

Если ТВ крепится с помощью универсального кронштейна, не стоит экономить: наличие внушительного количества подвижных модулей требует соответствующего качества болтов и металла. На конструкцию постоянное давление оказывает вес устройства. Поэтому экономия в данном случае – нецелесообразное решение.

Какое крепление лучше выбрать, чтобы повесить телевизор в углу? Для такой задачи подойдет любой кронштейн, но приоритетным выбором станет именно универсальный.

Варианты схем подключения

Существует две основные схемы подключения – параллельная («звезда») и последовательная («шлейф» или проходная). Все остальные, какими бы сложными и затейливыми они не были, являются комбинациями этих двух основных вариантов. Они напоминают обычные электрические схемы, но отличаются меньшим напряжением.

#1: «Звезда» – несколько независимых линий

Когда-то обходились одним видеоприемником на всю квартиру, сейчас почти в каждой комнате установлены телевизоры. Чтобы подключить все устройства к единственному кабелю, ведущему от щитка или эфирной антенны, требуется специальное устройство раздачи сигнала – сплиттер или разветвитель.

Это своего рода коммутирующий организатор, имеющий один вход для антенного кабеля и несколько выходов – для подключения телевизоров.

Становится понятным происхождение «говорящего» ассоциативного названия параллельного варианта подключения: разветвитель является центром «звезды», а все кабеля, отходящие от него – ее «лучами» (+)

Преимущества параллельного подключения не только в хорошем качестве сигнала, которое обычно ослабляется проходными розетками. При монтаже разветвитель крепится в наиболее удобном месте (например, в коридоре), и от него легче проводить ответвления в другие комнаты. Если один из кабелей-отростков придет в негодность, функциональность остальной сети от этого не пострадает.

Существует улучшенное решение схемы «звезда» с усилителем, которое гарантирует минимизацию затухания видеосигнала. Стандартная подача мощности рассчитана на 2-3 приемника, но обычно их больше, поэтому усилитель компенсирует недостаток и в итоге улучшает видеосигнал.

Стандартный усилитель (типа SAT Legrand) может потребоваться в двух случаях: 1 – если в квартире находится большое количество действующих телевизоров, 2 – если сигнал от эфирной антенны или кабельного провайдера очень слабый

Для параллельного подключения необходимы или оконечные, или простые розетки. Оконечные лучше предпочесть, чтобы избежать помех, если один из телевизоров активно не используется. От простых они отличаются наличием волнового сопротивления (75 Ом), которое способно уравновесить сигнал.

#2: «Шлейф» — проходная последовательная схема

Проходная схема считается более дешевой, но менее качественной. Она активно использовалась в прежние годы, но современные цифровые технологии вытеснили ее, так как способны работать только по параллельному подключению. Получается, что «шлейфовое» соединение вы можете использовать только в единственном случае – если у вас исключительно аналоговое телевидение и изменений в ближайшее время не ожидается.

Последовательная схема предполагает обязательное использование проходных розеток, расположенных одна за другой, но последней в цепочке обязательно должна быть оконечная

Проходные модули оснащены фильтрами, заглушающими отраженный ТВ-сигнал. Отсутствие фильтра легко определить по характерной ряби на экране телевизора

При выборе изделий обратите внимание на такие характеристики, как затухание на проход (от 1,5 до 5 ДБ) и затухание на ответвление (от 10 до 15 дБ), предпочтение отдайте устройствам с наименьшими параметрами

Учтите, что с увеличением количества подключений качество сигнала ослабевает, даже если сеть обеспечена усилителем или системой авторегулирования, поэтому для 4-5 и более приемников лучше применить параллельную схему. И внимательно прочитайте договор с провайдером: в некоторых случаях они ограничивают количество активных точек, а за установку дополнительных налагают штраф.

Подключение телевизора

Звезда

• На выходе из монтажного отверстия необходимо сохранить выступающими около 20 см антенного провода;
• Удалить изоляционный слой кабеля и оставить лишь экранирующую часть и ключевую жилу;
• Для получения доступа к прижимному винту, понадобиться снять внешнюю часть корпуса;
• Обеспечиваем свободное прохождение кабеля через разъем в розетке, ослабляем фиксаторы;
• Вставляем провод и фиксируем, фиксировать следует умеренно, чтобы сохранить от повреждений и в то же время не разбалтывать сам разъем;
• Розетка монтируется и закрепляется, закрываем наружной частью корпуса до щелчка.
• Далее производим проверку на работоспособность установленного прибора.

Работа должна быть проделана аккуратно, поэтому следует проконтролировать, чтобы снаружи не выступала коробка распределения проводов. Иначе будет выглядеть как минимум некрасиво.

Разъем телевизионной розетки находится не в рабочем состоянии и приходится пользоваться сторонним разветвителем от другой рабочей розетки.

Установка, регулярно используемых, точек в труднодоступных местах:

• Скрытие за декоративной отделкой;
• Спрятанные за древесным потолком;
• Перекрытые в стенах под штукатуркой.

Основные параметры для размещения телевизора

При подготовке места на стене для нового ЖК-телевизора (LED-телевизор или 3D HDTV) следует учитывать различные параметры:

• размер диагонали;
• тип монитора;
• положение тела при просмотре;
• качество стен;
• консультация офтальмолога.

В гостинной

Минимальное расстояние от пола до телевизора на стене для безопасной установки должно быть не менее 1 метра. Если экран расположен ниже, он может подвергаться ударам и трению различных предметов в руках взрослых, проходящих мимо и играющих с детьми.

Офтальмологи советуют правильно вешать телевизор, а именно:

1. Расстояние от глаз до экрана должно быть равно сумме 4-х диагоналей.
2. Угол бокового поворота должен составлять 15-20 °, максимально допустимый угол — 30°.
3. Угол обзора расширен в ширину — до 40°.
4. Центр экрана должен быть на уровне глаз.

Угол обзора

Угол, образованный линиями от боковых сторон телевизора к глазам, чем меньше, тем лучше. Оптимальный — 25-30 °. Минимум должен быть 10 ° — к тому же, чтобы увидеть изображение, придется напрячь глаза. Максимальный угол — 40 °, ближе могут сидеть только близорукие люди, которые хорошо видят вдаль.

При этом врачи настаивают на необходимости смотреть программы сидя, с плоской спиной, перпендикулярно полу и слегка наклоненной вперед головой. Такая поза, по мнению специалистов, сведет к минимуму риск сколиоза и развития миопии.

Высота телевизора от пола зависит от того, где он установлен. Расстояние от телевизора зависит от типа монитора, его разрешения. SD имеет разрешение 625 пикселей. Удаление должно быть максимум, более 4-х диагоналей. Для Simple HD с разрешением 720 пикселей допускается установка мониторов на расстоянии 3 диагонали.

Расстояние от экрана

Жидкокристаллические дисплеи имеют высокое разрешение, практически не вызывают утомления глаз и ухудшения зрения. Просто отойдите от них на расстояние в 1,6 раза больше диагонали. Проблема может возникнуть только при просмотре всего экрана. Чтобы следить за действиями героев, вам придется постоянно поворачивать голову.

У людей другое мнение. Чтобы практически определить оптимальную высоту телевизора, нужно сесть на любимый стул в расслабленном положении и закрыть глаза. Открывается через пару минут. Точка, куда упал глаз, указывает оптимальное положение верхней трети экрана.

Минимальное расстояние от ТВ-приемника

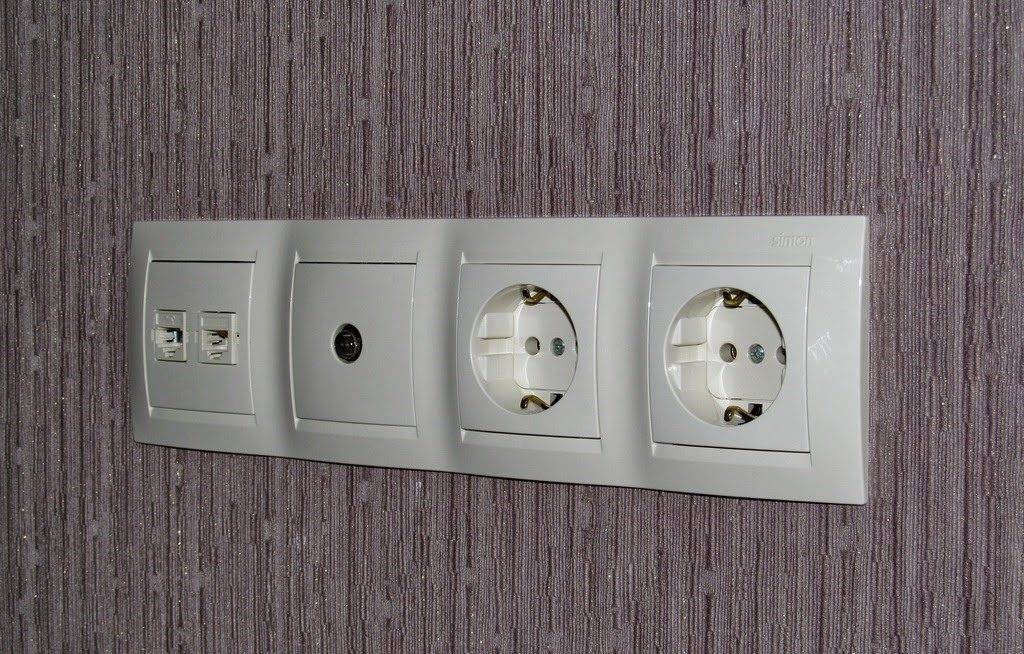

Группа розеток за ТВ-тумбой

Для того чтобы определиться с высотой расположения розеток за ТВ-тумбой необходимо определиться с размерами самой тумбы, а наиболее удачным решением будет использовать тумбу с открытыми верхними полками для того чтобы в этой области вывести розетки

Для того чтобы определиться с количеством розеток, необходимо учитывать количество техники которую нужно будет нам подключить, но рассмотрим один из наиболее популярных наборов

За тумбой устанавливаются следующие розетки:

• Фальш-розетка для кабель-канала от группы розеток за телевизором
• Интернет-розетка для подключения телевизионной приставки
• Розетка 220V для игровых консолей (хbox, PlayStation)
• 2 вспомогательные розетки для дополнительного оборудования (зарядка телефона, робот-пылесос)

К примеру, в случае если высота ТВ-тумбы составляет 500мм, то розетки нам необходимо установить ниже верхнего уровня самой тумбы таким образом, чтобы группа розеток имела доступ для подключения и не была видна. В нашем случае розетки находятся на высоте 400мм от уровня пола и выходят в открытую нишу тумбы

Желательно размещать в одной группе максимум 5 розеток, так как единые рамки для розеток существуют только для пяти штук. Если же вам необходимо установить 6 розеток, то разбивайте группы на 3 и 3 штуки, или 2 и 4 штуки и обязательно делайте между ними отступы

За и против

Телевизор – популярный электроприбор. Современная техника оборудована множеством инструментов, функций и расширенных возможностей. Плоская телеаппаратура монтируется на стене, поскольку такое расположение экономит место и выглядит современно

Чтобы техника работала, нужно подключение к сети, поэтому так важно знать, как правильно и грамотно расположить розетки для телевизора

У правильного монтирования оборудования ряд преимуществ:

1. Возможность спрятать провода, шнуры, идущие от аппаратуры. Убрав их за экран, улучшается внешний вид гостиной или спальни.
2. Сокращение расстояния между розеткой и ТВ-приемником до минимального. Современная техника имеет тонкий экран, не занимает много места, в отличие от коробок, поэтому смотрится утонченнее и изысканнее.
3. Найдя подходящее место для разъема, устанавливают крепления и размещают шнуры таким образом, чтобы гнездо не создавало препятствий.
4. Включение необходимой техники в один блок.
5. Создание безопасности для детей. Они не дотянутся до разъемов.

Если разъем смонтировать далеко от крепления телевизора, то его потребуется переносить, а это немалый объем работы. Можно воспользоваться удлинителем, но он будет некрасиво проходить через комнату, портя внешний облик помещения.
