Обогрев водостоков: монтаж системы обогрева кровли и водостоков своими руками

Простая схема подключения обогрева кровли

Самая простая схема состоит из одиночного терморегулятора на одну зону.

Ее используют при обогреве малых площадей.

Грубо говоря, подключили один термодатчик и выкрутили ручку регулятора (РТ 330 или другого) на нужную температуру, например, ноль градусов цельсия.

Получается, что при возникновении этой температуры, система антиобледенения будет самостоятельно запускаться и топить лед.

Схема простая, но имеет свои недостатки. Данная система не будет понимать, идет за окном снег или нет.

А значит очень часто будет бесполезно греть вашу крышу, сжигая лишние киловатты в никуда. Такой способ хоть и дешевый, но не очень экономный.

Поэтому давайте рассмотрим более рациональный вариант, с применением полноценной программируемой метеостанции и комбинацией всех датчиков.

Обогрев крыши и водостоков: как это работает

Кровля и водостоки находятся в безопасности и могут нормально выполнять свои функции ровно до того момента, пока температура воздуха не достигнет отрицательных значений. После этого начинается процесс кристаллизации воды, который сопровождается негативными явлениями:

  • на поверхности желобов и труб образуется наледь, которая снижает их пропускную способность и препятствует отводу осадочных и талых вод с крыши;
  • переход жидкости в твёрдое состояние сопровождается увеличением объёма, что чревато повреждением кровли и водоотводящей магистрали;
  • ухудшение эффективности водостоков и, как следствие, накопление воды на крыше, является причиной протечек во время активного таяния снега;
  • образование пробок в трубах приводит к тому, что вода начинает стекать по стенам и фундаменту, ухудшая внешний вид строения и способствуя его разрушению.

Чтобы система отвода осадков успешно работала даже в самый сильный мороз, в наиболее ответственных местах монтируют электрические нагреватели. Они предупреждают скопление снега и появление ледяной корки, способствуя снижению механической нагрузки на крышу и не допуская заторов на пути талой воды.

Основной функцией системы антиобледенения является предотвращение накопления снега и льда на потенциально опасных участках крыши

Чаще всего греющими кабелями оборудуют следующие элементы водостоков:

  • снегозадержатели;
  • сборные лотки и воронки;
  • желоба;
  • вертикальные трубы.

Кроме того, электрическим обогревом оснащают зоны сбора стоков у ливнёвок, а также лотки и другие элементы дренажной системы.

Устройство системы антиобледенения

Принцип обогрева крыш и водостоков во многом сходен с функционированием тёплых полов. Главным элементом электрической системы антиобледенения является нагревательный контур, который включает одну или несколько секций греющего кабеля, а также крепёжные и изолирующие элементы для его монтажа. Работоспособность электронагревателей обеспечивают силовые и сигнальные кабели, а также разнообразные переключающие и коммутирующие устройства. Для управления нагревом используется терморегулятор, датчики температуры и влажности, реле времени и аппаратура защиты (безопасности). Включение системы антиобледенения может выполняться в простом или интеллектуальном режиме, который предусматривает синхронизацию с метеостанцией.

Работа системы обогрева крыш и водостоков в автоматическом режиме возможна благодаря блоку управления (термостат или метеостанция) и датчикам, которые отслеживают состояние окружающей среды

Принцип действия

Работа обогревающего контура отличается простотой и надёжностью. Включение нагревателей происходит по сигналам с датчиков температуры и влажности, которые устанавливают в затенённых местах и верхних точках водостоков. При падении температуры воздуха ниже установленного значения, термодатчик даст команду на включение нагревателей. Однако подача напряжения к кабелю произойдёт только в случае определённого состояния датчика влажности. Обогрев включится лишь при низких значениях влажности, свидетельствующих о замерзании жидкости. Подача питания прекратится тогда, когда сигнальный сенсор окажется в воде. Подобный алгоритм предотвращает работу системы вхолостую и способствует её экономичности.

Работоспособность систем «антилёд» обеспечивает греющий кабель .который укладывают по краю крыши, в водостоках и других местах возможного скопления снега и льда

Обогрев кровель и крыш в жилых домах

Чтобы организовать надежную защиту от ледяных глыб или снежных масс, можно использовать комплект FreezStop Roof.. Он предназначен для качественного обогрева кровельных водостоков: труб, лотков, небольших ендов, конструкций для наземного дренажа. Комплект оборудования способствует образованию канала для стока талой воды, предотвращает закупорку трубопровода, удаляет образовавшуюся наледь.

Элементы системы монтируют в пластиковых или стальных водостоках, на крышах из оцинкованного металла, металлочерепицы, металлопрофиля или мягкой черепицы с битумной основой. Если кровля выполнена из цинк-титана или меди, для обогрева наружного водостока используют детали крепежа из тех же материалов.

Комплект для обогрева водосточной системы

В состав комплектов марки FreezStop Roof. включают:

• саморегулирующийся кабель FreezStop, • набор КТУ для создания герметичных нагревательных секций, • перфорированную полосу, • инструкцию по монтажу и применению, • упаковочную коробку.

Конструкция кабеля для обогрева водосточной трубы

Саморегулирующийся кабель FreezStop изготавливают из двух параллельных медных проводников. Расположенный между ними промежуток заполняют матрицей (полупроводящим составом). Она изменяет свое сопротивление при повышении или понижении температуры объекта.

Система обогрева водостоков желобов саморегулирующимся кабелем обладает следующими характеристиками:

• напряжение питания – 220–240 В, • максимальная рабочая температура – до +65 °C, • минимальная температура укладки – до –30 °C, • линейная мощность – 25 Вт/м, • диапазон рабочих температур – от –50 °C до +50 °C, • устойчивость к горению, • черный цвет внешней оболочки.

Для повышения электробезопасности и защиты полупроводящей матрицы предусмотрена изоляция из термопластичного эластомера (ТПЭ). Поверх него укладывают оплетку из луженой меди и оболочку из ТПЭ. Оболочка имеет следующие свойства:

• устойчивость к ультрафиолетовому излучению, атмосферным осадкам; • высокую механическую прочность; • стойкость к перепадам температур.

Эти качества обеспечивает стабильность рабочих параметров, надежность системы в течение всего срока службы – он составляет свыше 25 лет.

Принцип саморегулирования

Нагрев происходит при прохождении тока через полупроводящую матрицу от одной жилы к другой. Изменение сопротивления матрицы зависит от температуры поверхности, на которой монтируют кабельную систему обогрева крыши. На линейную мощность проводки влияет изменение температурных показателей: при их повышении сопротивление матрицы увеличивается, а мощность уменьшается, и наоборот. Производитель рекомендует использовать кабель совместно с терморегуляторами.

Для начала работы саморегулирующегося оборудования необходимо подключить его к электросети при наступлении первых заморозков и понижении температуры до +5 °С. Антиобледенительная система функционирует в автоматическом режиме: напряжение подается на секции только в те периоды, когда наиболее вероятно образование льда. Если температура окружающей среды находится вне установленного на регуляторе диапазона, электроснабжение прекращается.

Выделяют несколько основных принципов работы.

• Если температура воздуха соответствует выставленному диапазону, но в лотках нет снега или воды, кабель снижает свою мощность. • Когда выпадают осадки, кабель повышает мощность, чтобы эффективно растапливать снежные массы или наледь. • При позднем включении системы, если лотки уже заполнились снегом или льдом, эффективность работы оборудования снижается.

Для автоматического управления и снижения потребления электроэнергии используют разные приборы, совместимые с комплектом FreezStop Roof.

• Терморегулятор TP 140 – встраиваемый в стену регулятор рабочей температуры. • Электронный терморегулятор РТ-330 – устройство для управления нагревом, устанавливаемое в шкафу с креплением на DIN-рейку. • Повторитель-реле «Roomstat» 190 – прибор для подключения дополнительной нагрузки. Его заказывают дополнительно к комплекту при суммарной мощности системы свыше 3,5 кВт.

Виды греющих кабелей, их достоинства и недостатки

Для обустройства надёжной системы антиобледенения используются два вида греющих кабелей:

  • резистивные;
  • саморегулирующиеся.

Далее рассмотрим особенности каждого из нагревателей и возможность их применения в том или ином месте кровли и водостока.

Резистивный нагреватель

Нагрев кабеля этого типа происходит за счёт омических потерь в жиле, которая имеет высокое сопротивление.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

В зависимости от конструкции резистивный кабель может иметь одну или две нагревательные жилы

Тепловыделение современных резистивных нагревателей составляет до 30 Вт/м, при этом температура может достигать 250 °C. На разрезе хорошо видно внутреннее строение кабеля — металлический проводник, слой изоляции, медная оплётка и защитная оболочка. Кроме того, существует разновидность двухжильных кабелей с дополнительным токопроводящим элементом. Благодаря ему подключение может осуществляться с одного конца. Это значительно упрощает монтаж и удешевляет стоимость работ за счёт уменьшения длины цепей питания.

К достоинствам нагревателей этого типа относятся:

  • простота конструкции;
  • стабильность характеристик;
  • эластичность;
  • высокое удельное тепловыделение;
  • относительно низкая стоимость.

Недостатками кабелей, работающих по принципу резистивного нагрева, являются:

  • затруднённый монтаж системы, связанный с необходимостью использования контуров строго заданной длины;
  • наличие «холодного» и «горячего» конца, из-за чего возникают тепловые напряжения;
  • возможность локального перегрева при снижении эффективности теплоотвода. По этой же причине не допускается перехлёст кабеля;
  • ограниченная ремонтопригодность: при перегорании нагревателя секция не подлежит восстановлению.

Поскольку мощность резистивного элемента не зависит от внешних условий, при использовании кабеля этого типа необходим правильный расчёт, иначе будет сложно избежать излишних энергозатрат.

Резистивный кабель можно подключать как с одного, так и двух концов — всё зависит от количества нагревательных жил

Саморегулирующийся нагревательный элемент

Саморегулирующийся кабель состоит из токоведущих жил, помещённых в среду из специальной пластмассы. Наличие в её составе зёрен графита превращает систему в длинную цепочку с множеством параллельных переменных сопротивлений. Проводимость внутреннего наполнителя меняется в зависимости от температуры, благодаря чему обеспечивается регуляция мощности нагревателя — при падении температуры кабель будет выделять больше тепла.

Саморегулирующийся кабель является высокотехнологичным электрическим нагревателем

Достоинства саморегулирующихся кабелей:

  • высокая экономичность;
  • упрощение монтажа — нагреватель можно резать на секции любой длины;
  • невозможность локального перегрева даже в местах перехлёста нагревателя, а также при механических повреждениях;
  • тепловыделение, которое изменяется по длине секции в зависимости от внешних условий;
  • повышенная безопасность.

К недостаткам саморегулирующихся элементов относится более высокая стоимость, которая, впрочем, компенсируется во время их эксплуатации.

Самые эффективные системы антиобледенения получают, используя нагреватели обоих типов. Резистивный кабель, как обладающий более высокой удельной мощностью, рекомендуется монтировать на плоских участках кровли, а саморегулируемый — в желобах, воронках и водосточных трубах.

Монтаж обогрева кровли и водостоков

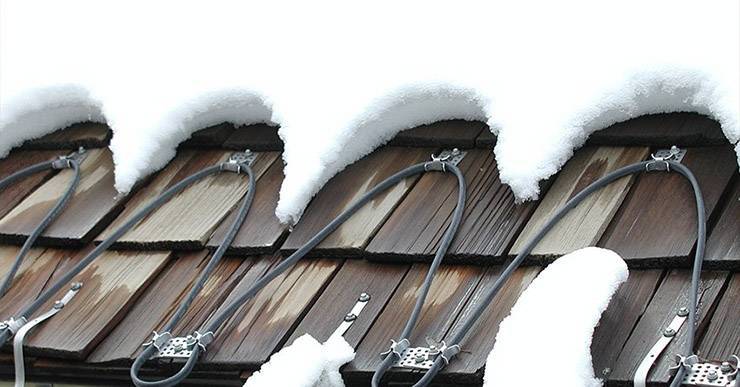

  • Укладка кабеля на карнизе осуществляется змейкой шириной 40-50 см и с шагом между волнами 10-15 см. Другой, более экономичный способ — два ровных ряда кабеля параллельно карнизу, смонтированные через 10 см.
  • Если диаметр водосточной системы 50-90 мм, то достаточно одной нитки кабеля, уложенной в желоб или трубу. При большем диаметре следует укладывать два ряда, не менее, чем за 10 см друг от друга.

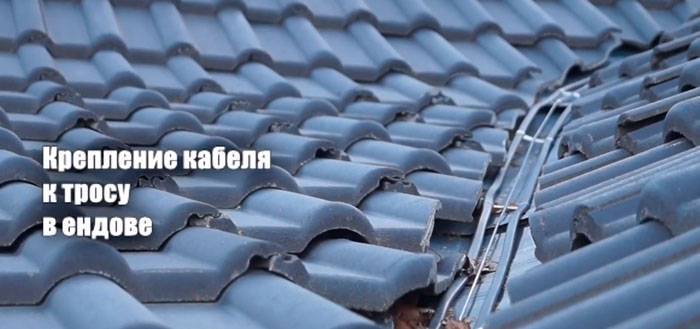

  • Для монтажа греющего кабеля используются специальные клипсы, сетки, тросы и клейкие ленты. Тип крепления зависит от покрытия и места размещения провода. Мягкую кровлю, покрытие плоских крыш и ендовы нельзя повреждать, поэтому используются клеи. мастики и крепежные ленты, а крепление на ребристых металлических листах легко осуществить при помощи специальных клипс.

Монтаж кабеля

ОСТОРОЖНО!
При самостоятельном монтаже греющего кабеля легко совершить ошибку, которая сведет на нет все усилия по обеспечению безопасности зимней эксплуатации крыши.

Типичные ошибки монтажа:

  1. Передавливание или перелом провода. Излишнее усилие в месте крепления может привести к повреждению или даже разрыву кабеля.
  2. Слабое крепление или крепление на неподходящий материал. Если провод закреплен ненадежно — снег и лед с легкостью сорвут его с места и нарушат целостность системы.
  3. Использование кабеля без троса в водосточных трубах. Если в вертикальных трубах не усиливать провод специальным тросом — то под тяжестью наледи и при перепадах температуры он может оборваться.
  4. Ошибки при изоляции соединений и окончания кабеля могут замкнуть цепь и вывести систему из строя.

Схема устройства

Конечно, стоимость обогрева кровли и сложность монтажа греющего кабеля могут оттолкнуть домовладельца от мысли об установке такой системы, но, как известно, скупой платит дважды.

Протечка крыши, падение сосулек, трещины подтопленного фундамента и разрывы в водосточной системе — проблемы, которые проще и дешевле предотвратить, чем бороться с последствиями.

Особенности обустройства системы обогрева

Способы обогрева кровель разных типов могут разниться. Речь идет о так называемых «холодных» и «теплых» крышах. Разберем особенности каждого варианта.

Обогрев холодной кровли

Так называют теплоизолированную крышу с хорошей вентиляцией. Чаще всего такие кровли находятся над нежилыми чердачными помещениями. Они не пропускают наружу тепло, поэтому снежный покров на них не подтаивает в течение всей зимы.

Для таких конструкций будет достаточно установки обогрева водостоков. Линейная мощность уложенного кабеля должна постепенно увеличиваться. Начинают с 20-30 Вт на п/м и заканчивают 60-70 Вт на каждый метр водостока.

Как обогреть теплую кровлю

Теплой считается крыша с недостаточной теплоизоляцией. Они пропускают тепло наружу, благодаря чему даже при отрицательных температурах на поверхности теплой кровли снеговой покров может подтаивать. Образовавшаяся вода течет на холодные фрагменты крыши и замерзает, при этом образуется наледь. По этой причине необходимо обустройство обогрева края кровли.

Так называемая теплая кровля пропускает тепло наружу. Поэтому снег над «теплыми» участками тает, талая вода попадает на «холодные» фрагменты и застывает

Оно реализуется в виде уложенных по кромке крыши отопительных секций. Их кладут в виде петель шириной 0,3-0,5 м. При этом удельная мощность получившейся отопительной системы должна составлять от 200 до 250 Вт на каждый квадратный метр. Обустройство обогрева водостоков реализуется аналогично тому, что используется для холодной кровли.

Простая схема подключения обогрева кровли

Самая простая схема состоит из одиночного терморегулятора на одну зону.

Ее используют при обогреве малых площадей.

Грубо говоря, подключили один термодатчик и выкрутили ручку регулятора (РТ 330 или другого) на нужную температуру, например, ноль градусов цельсия.

Получается, что при возникновении этой температуры, система антиобледенения будет самостоятельно запускаться и топить лед.

Схема простая, но имеет свои недостатки. Данная система не будет понимать, идет за окном снег или нет.

А значит очень часто будет бесполезно греть вашу крышу, сжигая лишние киловатты в никуда. Такой способ хоть и дешевый, но не очень экономный.

Поэтому давайте рассмотрим более рациональный вариант, с применением полноценной программируемой метеостанции и комбинацией всех датчиков.

Где укладывать греющий кабель

Собственно, система обогрева для водостоков не так уж и сложна, однако, чтобы она работала максимально эффективно, следует укладывать кабель на всех участках, где образуется наледь, и в местах схода растаявшего снега. В кровельных ендовах кабель монтируется вниз и вверх, протяженностью на две трети ендовы. Минимум – в 1 м от начала свеса. На каждый квадратный метр ендовы должно приходиться 250-300 Вт мощности.

На плоских участках крыши обустраивают обогрев фрагмента кровли, находящегося непосредственно перед водосбором. Так талая вода будет беспрепятственно попадать в трубу

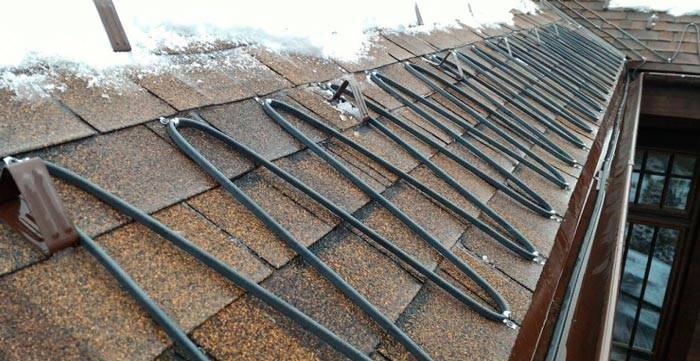

По кромке карниза провод укладывается в виде змейки. Шаг змейки для мягких кровель – 35-40 см, на жестких кровлях его делают кратным рисунку. Длина петель выбирается с таким расчетом, чтобы на обогреваемой поверхности не возникало зон холода, иначе здесь будет образовываться наледь. Кабель укладывается на линии отрыва воды по капельнику. Это может быть 1-3 нити, выбор осуществляется исходя из конструкции системы.

Греющий кабель монтируется внутри водосточных желобов. Обычно здесь укладываются две нити, мощность подбирается в зависимости от диаметра желоба. Внутри водостоков укладывается одна греющая жила

Особое внимание следует уделить выходам труб и воронкам. Обычно здесь требуется дополнительный обогрев

Причины образования льда

Такое малоприятное явление вызывают несколько факторов: как внешних, так и внутренних. К причинам его относится:

  1. Частые изменения температуры. Выпавший слой снега во время ее повышения начинает подтаивать, а при возвращении холодов он снова замерзает. После очередного снегопада его накрывает новая порция осадков, а она при очередном потеплении/похолодании претерпевает такие же изменения. В результате слой льда неминуемо растет и «хорошеет».
  2. Ошибки, допущенные во время проектирования крыши. В большей мере это относится к недостаточному углу скатов крыши. Его всегда надо рассчитывать, исходя из климатических условий местности, в которой возводится здание.
  3. Непрочищенные вовремя каналы для слива жидкости. В осенний период их нередко забивает листва. Если она скапливается в больших количествах, то способна стать непреодолимым препятствием даже для воды.
  4. Наличие в доме мансарды. Жилое помещение всегда становится источником пара, поэтому неизменно повышается температура кровли. Это приводит к подтаиванию снега, его замерзания в морозы.

Есть и другие причины: ошибки, допущенные при теплоизоляции чердачного пространства (недостаточное утепление), и нерегулярная очистка снега на крыше.

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Совет от профессионала: Наиболее эффективной по соотношению стоимости и качества принято считать комбинированную систему греющих кабелей. Обычно в кровельной части системы используют недорогие резистивные кабеля, тогда как обогрев водостоков и желобов обеспечивается саморегулирующимися кабелями.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

  • Крепежных элементов.
  • Щита управления, обычно состоящего из:
  1. входного трехфазного защитного автомата;
  2. устройства защитного отключения, как правило, 30мА чувствительностью;
  3. четырехполюсного контактора;
  4. однополюсных автоматов защиты на каждую фазу;
  5. автомата защиты цепи управления термостата;
  6. сигнальной лампы.

Компонентов распределительной сети:

  1. силовых кабелей, служащих для питания греющих кабелей;
  2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
  3. монтажных коробок;
  4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

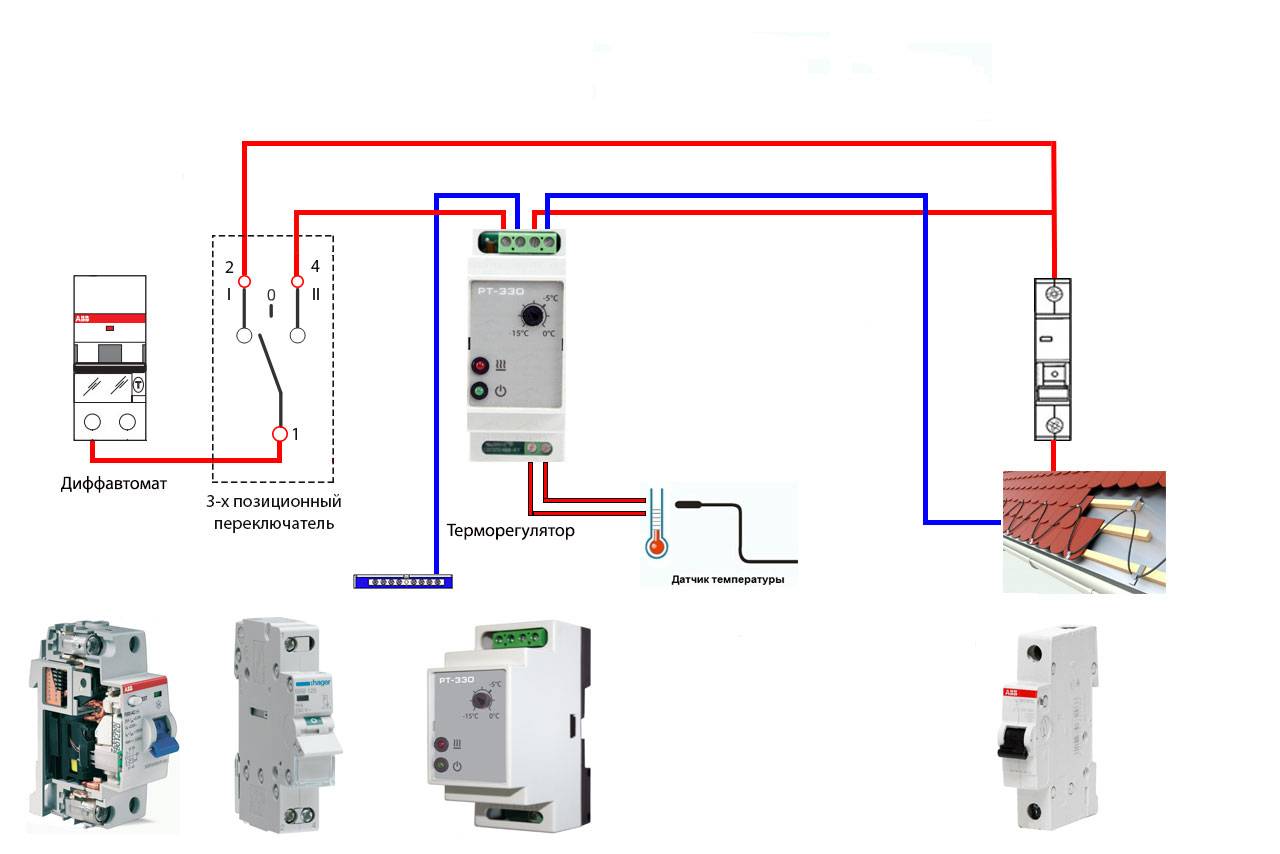

Схема подключения греющего кабеля

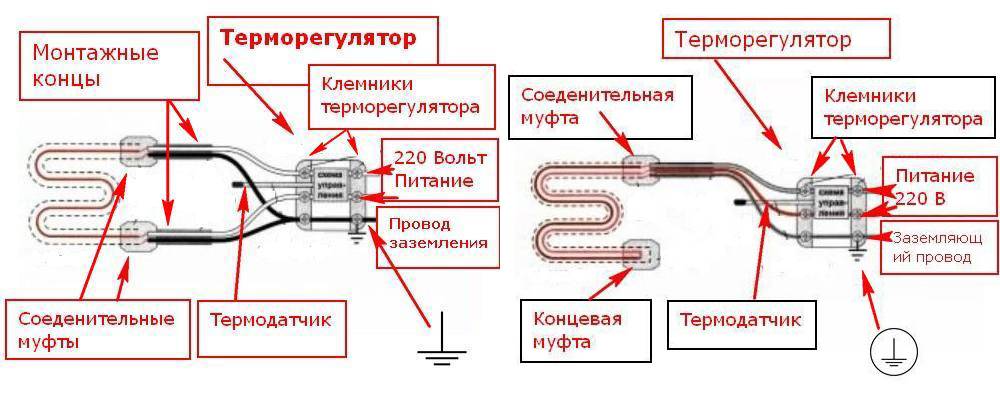

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

  1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
  2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.

Особенности монтажа обогрева различных типов кровли

Существует множество видов кровельных материалов и конструкций, систем водостока. Старые дома вообще отличаются причудливыми формами крыш. Поэтому нет стандартных решений и готовых схем для всех крыш. Часто приходится проектировать обогревательную систему и выбирать способ монтажа прямо на месте в зависимости от ситуации.

Теплая кровля

Теплая кровля отличается недостаточной теплоизоляцией. В таком случае дополнительно прокладывают отопительные секции петлями по самой кромке крыши. Ширина петель составляет 30-50см, удельная мощность системы 200-250Вт на квадратный метр.

Холодная кровля

Холодная кровля хорошо теплоизолирована, часто имеется чердак с хорошей вентиляцией. Для такой крыши устанавливают только обогрев водостоков с линейной мощностью 20-30Вт на метр, при этом мощность постепенно увеличивают до 60-70Вт пропорционально длине водостока. Все кабели обязательно оборудуют защитным устройством для отключения.

Если водосток на крыше недостаточно организован, то во избежание появления сосулек скат кровли нуждается в дополнительном обогреве. Для этой цели греющий электрокабель укладывают в виде петель шириной в 0,5м. Для защиты кабеля от механических повреждений используют снегоотбойники.

Если кровля без водостоков

Иногда на крыше здания отсутствует водосточная система . В таких ситуациях на кровле с малым уклоном монтируется схема “капающая грань”, при большом уклоне — “капающая петля”.

Плоская кровля

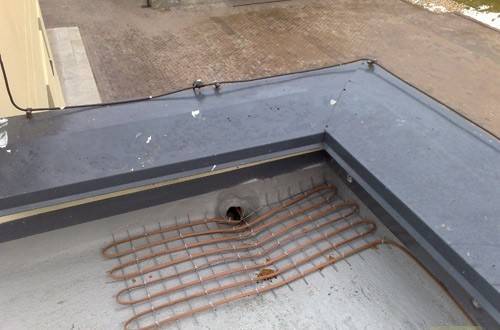

Нагревательный кабель проводится по всему периметру кровли в нижней части линии стока воды (разуклонка), заводится во внутреннюю сливную воронку не менее 40см. (при внутреннем водостоке, т.е. внутри строения), а на внешних лотках — по схеме «капающая петля». На участках примыкания кровли к парапету мощность кабеля вокруг приемного лотка равняется 40-80Вт на квадратный метр. Кабель выводят в сам лоток и укладывают в трубу водостока.

Черепичная кровля

Для фиксации кабеля применяют перфорированную крепежную ленту. На новой кровле лента прибивается к деревянному основанию. Если черепица уже установлена, то лента подводится на 75мм под слой черепицы и крепится на клей.

Особенности обустройства системы обогрева

Способы обогрева кровель разных типов могут разниться. Речь идет о так называемых «холодных» и «теплых» крышах. Разберем особенности каждого варианта.

Обогрев холодной кровли

Так называют крышу без теплоизоляции по скатам с хорошей вентиляцией. Чаще всего такие кровли находятся над нежилыми чердачными помещениями. Они не пропускают наружу тепло, поэтому снежный покров на них не подтаивает в течение всей зимы.

Для таких конструкций будет достаточно установки обогрева водостоков. Линейная мощность уложенного кабеля должна постепенно увеличиваться. Начинают с 20-30 Вт на п/м и заканчивают 60-70 Вт на каждый метр водостока.

Как обогреть теплую кровлю?

Теплой считается крыша с теплоизоляцией. Они пропускают тепло наружу, благодаря чему даже при отрицательных температурах на поверхности теплой кровли снеговой покров может подтаивать. Образовавшаяся вода течет на холодные фрагменты крыши и замерзает, при этом образуется наледь. По этой причине необходимо обустройство обогрева края кровли.


Так называемая теплая кровля пропускает тепло наружу. Поэтому снег над “теплыми” участками тает, талая вода попадает на “холодные” фрагменты и застывает

Оно реализуется в виде уложенных по кромке крыши отопительных секций. Их кладут в виде петель шириной 0,3-0,5 м. При этом удельная мощность получившейся отопительной системы должна составлять от 200 до 250 Вт на каждый квадратный метр. Обустройство обогрева водостоков реализуется аналогично тому, что используется для холодной кровли.

Элементы комплектации

Сама по себе система обогрева не сможет нормально функционировать. Чтобы процесс выполнялся качественно, необходим комплект дополнительных составных элементов:

  1. Элементы крепления.
  2. Регулятор температуры.
  3. Блок управления.
  4. Соединительные и другие компоненты сети.
  5. Защитный трёхфазный автоматический выключатель.
  6. Прибор принудительного отключения нагревательной системы.
  7. Коннектор с четырьмя полюсами.
  8. Автоматические выключатели на каждую фазу (однополюсные автоматы).
  9. Сигнальная лампа.

Данная система состоит из 9 элементов

Терморегулятор — это датчик, выполняющий калибровку всей системы в реальном времени. Контроль нагрева происходит с помощью термодатчика. Датчики температуры включают обогрев по установленным настройкам (при определённой наружной температуре). Дополнительно используется метеостанция. Кроме термодатчика, в конструкцию входит измеритель уровня влажности. Это устройство контролирует процесс таяния и фиксирует выпадение осадков.

Если система работает с применением термодатчиков, то необходимо будет самостоятельно включать и отключать шнур от электропитания во время выпадения осадков. Метеостанция выполняет эти задачи автоматически, но и стоимость её гораздо выше, чем у термодатчиков.

Принцип действия системы

Принцип электрообогрева кровель, карнизов и элементов водосточной системы достаточно прост и эффективен. Основной элемент – секционный контур, созданный на основе греющего кабеля, который фиксируется к основанию при помощи надежных крепежных элементов.

Включение и управление электрическими нагревателями обеспечивается за счет температурных и влажностных датчиков, коммутирующих и защитных устройств.

Активация системы осуществляется в ручном и автоматическом режиме с возможностью синхронизации с установленной метеостанцией. Обогрев включается только в условиях низкой влажности, что свидетельствует о появлении наледи. И наоборот, когда датчик погружается в жидкую среду, кабель прекращает греть.

Подобная технология обеспечивает эффективную работу системы без холостых циклов. Конструктивные возможности электрических нагревателей позволяют устанавливать их на кровлях различной конфигурации.

Общее устройство системы подогрева определяется климатическими условиями, типами нагревателей и степенью термоизоляции кровельного пирога.

Как закрепить кабель на крыше и водостоке

После этого на крыше прикручиваете крепежные клипсы или ленту.

Чтобы не было течи, не забывайте обработать места входа саморезов герметиком.

Шаг между верхним и нижним рядом клипс – 60см.

Ошибка №5
Для монтажа нагревательного кабеля на крыше применяйте только специализированный крепеж.

Забудьте про хомутики, которые часто используют для прокладки кабеля по стенам в доме.

Для отдельных видов кровли выпускаются специальные лепестки на защелках. С ними даже дырявить ничего не придется.

Есть еще метод крепежа с применением самоклеющейся герметизирующей ленты на алюминиевой основе.

Как уверяет производитель, лента имеет высокий уровень адгезии, является термостойкой и долговечной. Но все-таки большинство предпочитают сквозной крепеж кабеля, считая его более прагматичным и надежным.

Перед монтажом нагревательного кабеля обязательно проверяйте его сопротивление и целостность жил мультиметром.

Данные по сопротивлению должны быть указаны в паспорте на изделие.

Если все в порядке, укладываете кабель волнами согласно закрепленных клипс на скате крыши.

После чего, холодный конец заводится в монтажную коробку под коньком.

Секции для водостока также прозваниваются. Как между рабочими жилами, так и с защитным проводником.

Между заземляющим защитным проводником и рабочими жилами изоляция должна достигать нескольких мегом.

Такую проверку осуществляют уже не мультиметром, а мегомметром.

Все данные обязательно записывайте в паспорт, дабы потом было с чем сравнивать. Вдруг через несколько лет вам понадобится найти причину неработоспособности системы.

После всех проверок, желоб тщательно очищается от грязи и мусора.

Внутри него закрепляется монтажная лента. Чаще всего это делается на заклепках.

Но есть и бесклепочное крепление.

Лучше всего применить комбинированный вариант. Через каждые 1,0-1,5м заклепываете ленту, а посреди этих отрезков укладываете пластиковые распорки, которые просто раздвигают кабель между собой.

Горизонтальный участок кабеля укладывается в желоб, а вертикальный при помощи тросика спускается вниз по водостоку.

Обратите внимание, если у вас дома есть домашние питомцы, они очень любят погрызть такой кабель, провокационно выглядывающий из трубы

Ошибка №6
В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.

Тросик вертикального участка кабеля подвешивается на крючок.

Данный трос обязателен при высоте труб свыше 4м. Кстати, при прокладке кабеля в ендове, также зачастую применяют несущий трос.

Он воспринимает всю механическую нагрузку, защищая оболочку от повреждения.

Вместо тросика в водостоке можно использовать цепь. Она должна быть оцинкованной, дабы не ржавела от постоянного соприкосновения с водой.

Кабель через специальные распорки просто одевается на отдельные звенья.

Последнее звено сверху подвешивается на распорный прут или шпильку.

Сама шпилька должна не просто лежать поперек отверстия в водостоке, ее желательно закрепить.

Например, за ту же монтажную ленту.

Ошибка №7
Не экономьте и не опускайте кабель в трубу без такой цепи или троса.

Они выполняют защитную функцию. В случае неработоспособности системы, лед очень быстро налипает на кабель в водостоке, увеличивая его массу в несколько раз.

И чтобы его не порвало от такой нагрузки и требуется дополнительный несущий элемент.

После укладки все холодные концы кабелей заводятся в монтажную коробку.

Весь процесс повторяется на всех скатах крыши.

Если у вас есть пристройка без водостоков (гараж), на нем также размещается кабель, но таким образом, чтобы его петли свисали на несколько сантиметров вниз (5-8см).

Это так называемая схема “капающая петля”.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
