Как организовать летний водопровод на даче: прокладка и обустройство водопровода для полива

Постоянный подземный водопровод

Выполняя проектирование неразборного водопровода, в первую очередь определите, через какие участки он будет прокладываться, от этого во многом зависит глубина его заложения:

Постоянный подземный водопровод

  • При прокладке под газонами, садовыми дорожками и другими участками, где не предполагается регулярная обработка (вспахивание, копка) земли, вполне достаточно проложить трубу на глубине 20-25 см.
  • Если же линия проходит через огородные грядки, такой глубины недостаточно, при выполнении дачных работ существует большая вероятность повреждения линии садовым инструментом. В этом случае водопровод стоит углубить не менее чем на 40-50 см.

Современные производители предлагают широкий выбор материалов, которые можно использовать для монтажа дачных водоводов.

Наиболее популярны на данный момент такие трубы для летнего водопровода:

  • Традиционная сталь, имеющая, правда, значительную стоимость. Кроме того, применение таких труб при невозможности полного слива воды на зимний период нецелесообразно, при промерзании водовода он приходит в негодность (трубы попросту лопаются при замерзании воды в них).
  • Полипропиленовые трубы считаются более доступным и приемлемым вариантом. Они имеют небольшой вес, их просто доставить на участок, соединение осуществляется методом диффузионной сварки при помощи простейшего оборудования.
  • Трубы из полиэтилена (которые уже упоминались в связи с возможностью применения для монтажа разборных поверхностных сетей), считаются одним из самых приемлемых по стоимости материалов. Они достаточно долговечны, легко монтируются.

Основные недостатки постоянного летнего водопровода заключаются в необходимости выполнения земляных работ (хоть и в небольшом объеме), а также остающейся возможности хищения (правда это касается в основном стальных труб, именно поэтому применение полимерных материалов считается наиболее целесообразным).

Виды садового акведука

Существует два способа прокладки трубопровода на даче — летний и сезонный (капитальный). Каждый из них имеет свои достоинства и недостатки.

Летний вариант

Метод наземного монтажа водопроводной системы на дачных участках используют для организации полива овощных грядок, ягодных кустарников, плодовых деревьев. Наземное водоснабжение применяют для подвода к бане, летней кухне, садовому домику.

Сезонная водопроводная система представляет собой наземный контур с затяжными фитингами в месте разветвления. Если участок используется исключительно в теплый период, разумно прокладывать трубы на поверхности. Такую систему легко разобрать на зимний период, чтобы предотвратить кражу материалов в межсезонье.

Если полностью разобрать систему не представляется возможным, что бы избежать порчи труб в морозы, необходимо полностью слить воду и продуть водопровод при помощи компрессора.

Главное удобство сезонного водопровода из полиэтилена — его мобильность. По необходимости, конфигурацию можно изменить за 10-15 минут. Достаточно добавить или убрать несколько метров трубы или пустить её в другом направлении.

Система полива

Летняя схема

Временный летний водопровод на даче из труб ПНД своими руками собирают и разбирают по принципу детского конструктора.

Типовая схема дачного водопровода

Схему сети составляют с привязкой к подробному плану участка. На чертеже отмечают расположение зеленых насаждений, точки забора воды, домика, душа, умывальника. Чтобы избежать порчи коммуникаций сельхозинвентарем, летний водопровод укладывают на специальные подставки-опоры.

Важно! Трубы прокладывают с уклоном в сторону точки водозабора. В нижней точке системы предусматривают установку сливного клапана.

Капитальная система

Если участок обустроен капитально и используется круглый год, разумно потратить время и средства на установку капитальной системы водопровода. Принцип подключения элементов в этом случае не меняется. Разница заключается в дополнительной установке компрессорного оборудования и закрытом способе расположения. Для обустройства постоянного водопровода коммуникации укладывают в траншеи ниже глубины промерзания грунта.

Ввод ПНД трубы в дом

Утепление

Глубина промерзания грунта в различных регионах РФ существенно отличается. Чтобы избежать разрыва коммуникаций в момент внезапных скачков температуры, рекомендуется их утеплить.

Для утепления капитального водопровода из ПНД на дачном участке используют такие материалы:

  1. Базальтовые утеплители в виде готовых цилиндрических модулей.
  2. Стекловолоконное полотно в рулонах. Потребуется докупить рубероид для защиты теплого слоя от намокания.
  3. Пенополистерол. Многоразовые складные модули из двух половинок, которые используют многократно, монтируют просто и быстро.

На заметку! Вода под высоким давлением не замерзает. Если в системе установлен ресивер, необходимости в дополнительной теплоизоляции водопровода нет.

В капитальном строительстве, при закладке трубопровода на незначительную глубину, параллельно системе прокладывают греющий кабель и подключают его к заземленному источнику электроэнергии.

Как выбрать?

Производители предлагают несколько видов полиэтиленовых труб на выбор. В первую очередь изделия различают по типу транспортируемой среды.

Для производства газовых труб используют специальные присадки, которые меняют состав воды. Газовые трубы с желтой маркировкой использовать для водопроводной системы категорически запрещено!

Для сборки трубопровода подземным способом используют два типа полиэтилена:

  1. ПНД ПЭ 100, изготавливают согласно ГОСТ 18599-2001. Диаметр изделий — 20 до 1200 мм. Такие трубы делают черными с продольной синей полоской по всей длине.
  2. ПНД ПЭ PROSAFE , производят согласно ГОСТ 18599-2001, ТУ 2248-012-54432486-2013, PAS 1075. Такие трубы имеют дополнительную минеральную защитную оболочку, толщиной 2 мм.

Для основной магистрали выбирают заготовки, диаметром 40 мм. Для второстепенной — 20 мм или 25 мм.

Организация водопровода на даче

Организовать подачу воды на даче можно только с использованием насоса, но подавать ее можно двумя способами: из накопительного бака или из гидроаккумулятора.

При использовании схемы с накопительным баком вы имеете запас воды, равный объему резервуара, но давление в системе невысокое. Оно создается перепадом высот: бак установлен на высоте — на чердаке дачи или крыше хозпостройки. Главное условие — ее дно должно находится выше любой точки водоразбора. Тогда вода в кранах будет.

Второй способ — с гидроаккумулятором более удобен тем, что в системе создается и автоматически поддерживается давление. Если гидроаккумулятор дополнить насосом и автоматикой (реле давления) вся сборка называется насосной станцией. Хитрость тут заключена в гидроаккумуляторе. Это цилиндрическая емкость, разделенная на две части эластичной мембраной. В одну часть закачан под небольшим давлением газ, во вторую насосом подается вода. По мере ее поступления, вода все больше сдавливает газ, из-за чего в системе создается давление (порядка 2 Атм).

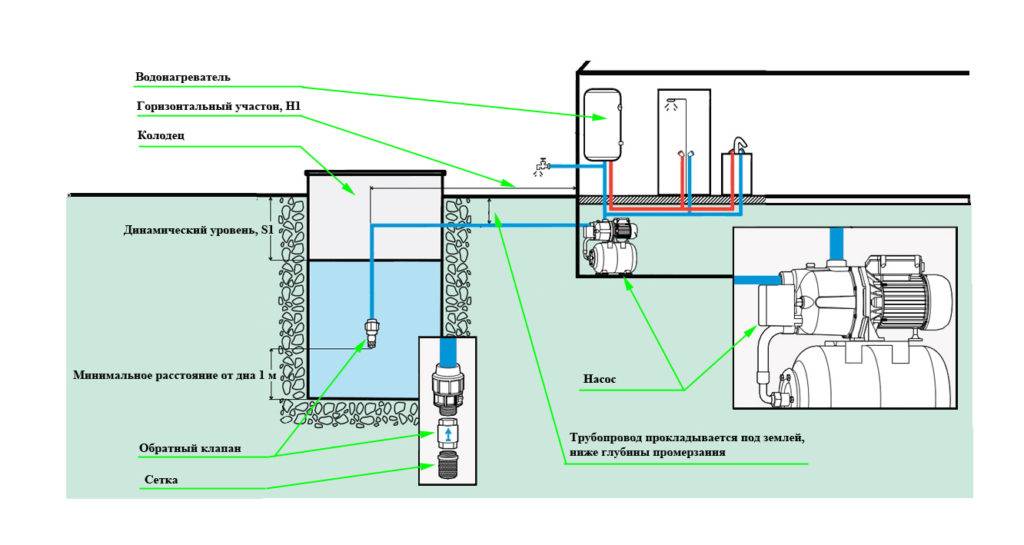

Организация водопровода на даче из колодца с гидроаккумулятором

Когда открывается кран (включается бытовая техника или начинается полив), вода подается из гидроаккумулятора. В нем постепенно снижается давление. Его величина контролируется специальными реле. Как только достигнут нижний порог, включается насос, восстанавливая заданное его значение. Высший порог контролируется вторым датчиком, который насос отключает.

Подобная система дачного водопровода может быть реализована как в зимнем, так и в летнем варианте. Разница в том, где устанавливать оборудование и насколько глубоко закапывать трубы.

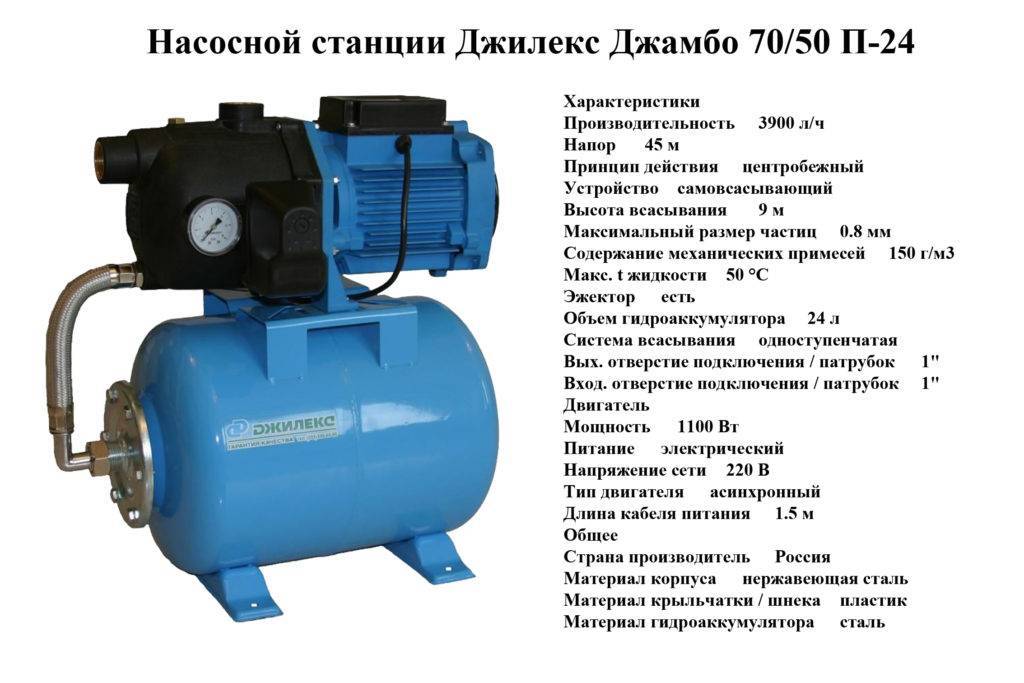

Подача воды поверхностным насосом

Устанавливаются поверхностные насосы вне колодца, это недорогие, надежные устройства, но подходят больше для эксплуатации летом.

Устанавливается рядом с колодцем в который опускается шланг. Насос подключается к электросети.

Чтобы сделать независимую подачу воды в дом потребуется:

  1. Поверхностный насос.
  2. Гидробак.
  3. Реле давления.
  4. Дополнительные монтажные элементы.

При наличии бака можно делать запас воды и сама система не будет работать вхолостую, что значительно продлит работу насоса. Если в гидробаке нет манометра его ставят отдельно.

Гидробак или бочка-бак

Вместо гидроаккумулятора с поверхностным насосом можно поставить обычную пластиковую бак-бочку. Устанавливают ее на подставке, как можно выше от земли, чтобы в доме был хороший напор.

Чтобы систему сделать автоматической в накопительном баке монтируют поплавковый датчик, он показывает уровень воды и, если он существенно снизился, пересылает сигнал к переключателю. Тогда насос начинает работать до заполнения бака.

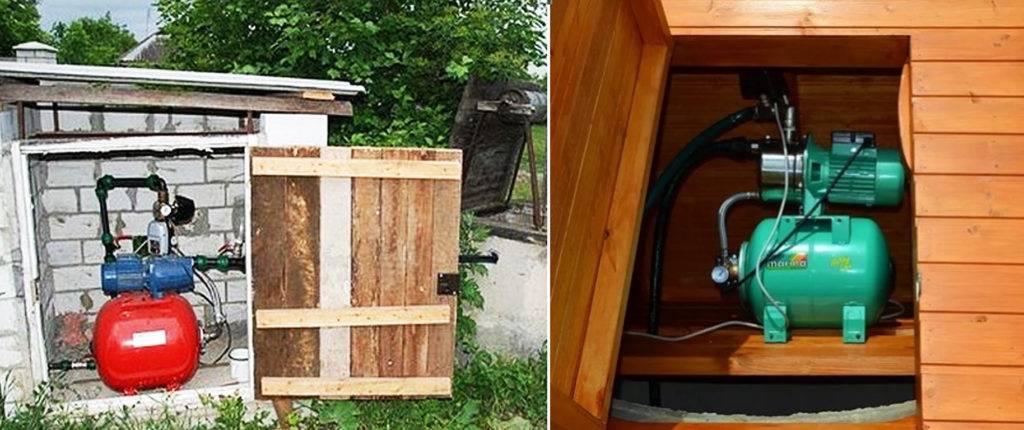

Где устанавливают? Требования к установке бака:

  1. Близко к воде.
  2. Поверхностный насос помещают в укрытие. Для летнего использования достаточно сделать оголовок (крышу), но для круглогодичного потребуется постройка теплого, отапливаемого помещения.
  3. Место где стоит насос, должно быть хорошо вентилируемое, с небольшим уровнем влажности, чтобы металл не подвергался коррозии.
  4. Помещение удаляют от дома и от соседей, поверхностный насос работает шумно и даже в подвальном помещении без звукоизоляции не обойтись.

Для круглогодичного использования поверхностного насоса лучше построить рядом с колодцем мини-котельную.

Как подключить

Хлопот с поверхностной конструкцией меньше, чем с погружной, но потребуется соблюсти ряд условий, чтобы работа была эффективной.

Список необходимых материалов и инструментов:·

  • Трубы, идущие от насоса к баку.
  • Штуцер (соединяет шланг и насос).
  • Адаптер 2-го входа.
  • Шланги: заборный и для полива.
  • Обратный клапан и фильтр.
  • Разнообразный крепеж.

Если система оборудуется гидробаком покупают манометр, реле давления. Поплавковый датчик нужен при установке накопительного бака.

Из инструментов потребуется:

  • набор гаечных, разводных ключей;
  • рулетка;
  • изоляционные материалы;
  • строительный уровень;
  • прибор для пайки пластиковых труб и пр.

Монтаж основания

Всю установку с насосом крепят на прочную, стабильную основу, чтобы исключить малейший крен или вибрацию. В качестве подложки может быть полка из массива дерева, крепеж на кирпичную или бетонную стену с помощью металлических кронштейнов.

Чтобы закрепить используют анкерные болты, а под корпус лучше поместить резиновую прокладку. Она выступает как амортизатор и гасит вибрацию.

Подающий шланг

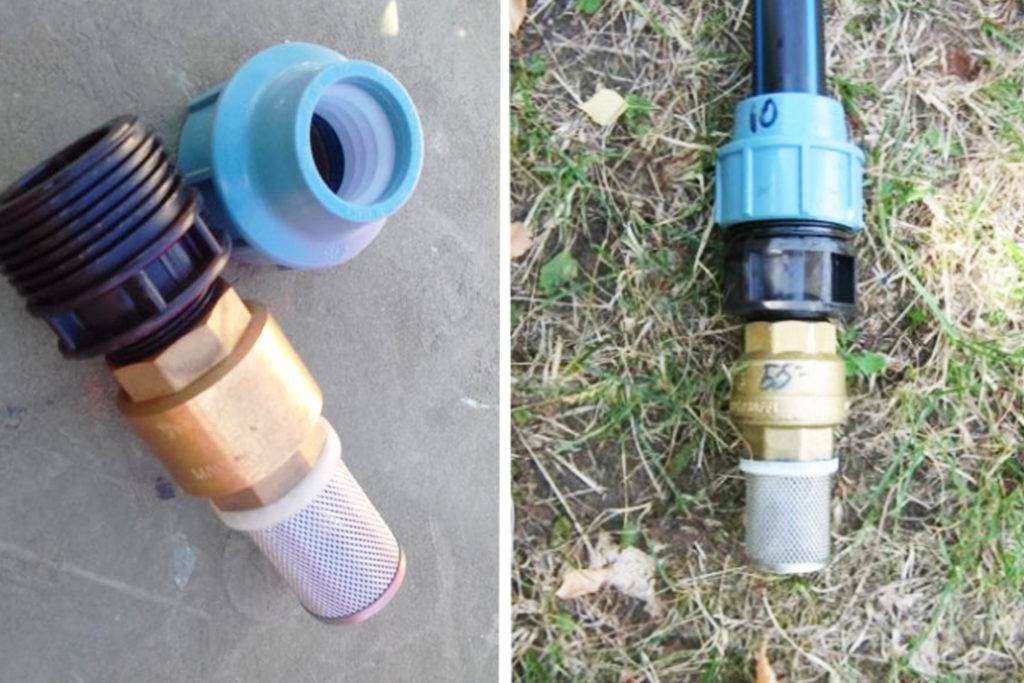

К нему с одной (нижней) стороны крепят обратный клапан, фильтр при помощи муфты с наружной резьбой. Можно купить готовую конструкцию с фильтром грубой очистки.

Верхний конец шланга или трубы на 32 мм прикрепляют к насосу при помощи штуцера. Готовый шланг опускают в колодец, обратный клапан должен погружаться в воду на 30-50 см.

Монтаж к водопроводу

Когда разводка по дому сделана, насос с гидробочкой смонтирован, нужно помнить, что горизонтальная часть шланга ставится с небольшим уклоном. Все соединения, сделанные на резьбе герметизируют при помощи ФУМ-ленты.

Трубы от насоса к дому можно сделать поверхностные или проложить в землю с обязательным утеплением.

Принцип прокладки трубопровода с погружным насосом

Для того, чтобы вода на даче была постоянно выбираем водоснабжение частного дома из колодца погружным насосом. Лучше сразу купить хорошие полипропиленовые трубы (или полиэтиленовые трубы с шириной стенок 3 мм.) для холодного водоснабжения, а не прокладывать обычный шланг, который прослужит 1-3 сезона.

Если в доме ставится колонка, – то от нее отводят трубы для горячего водоснабжения, более прочные с прослойкой из алюминиевой фольги или стекловолокна.

Диаметр труб оптимально 32 мм, прокладывают из в земле, под углом, и каждые 15-20 см чуть повышают ее, если смотреть по направлению от строения к колодцу.

Что нужно купить:

  1. Погружной насос.
  2. Трос (подвесной) диаметром от 3 мм.
  3. Реле (типа РДМ-5), которое работает на сухом ходу. Фитинги, шарового типа краны.
  4. Фильтры для очистки грубых и тонких примесей.
  5. Манометр, чтобы отслеживать функционирование насоса.

Приборы и устройства, применяемые в системах летнего водоснабжения

Чтобы сделать систему водоснабжения более практичной, применяют такие приспособления:

  1. Штуцер для быстрого присоединения шланга к крану. С одной стороны имеет пружинный захват, с другой – «ерш», который вставляется в шланг.
  2. Гофрированные шланги, которые в сложенном состоянии занимают очень мало места.
  3. Шланги и специальные комплектующие для капельного полива.
  4. Распылители и поливочные пистолеты со специальными муфтами (аквастоп), которые автоматически перекрывают воду при замене поливочного устройства (кран при этом закрывать не нужно).
  5. Дождевальные и поливочные головки.
  6. Приборы для организации автоматического полива – таймер или датчики влажности грунта.

Если централизованного водопровода рядом с участком нет, и в качестве источника воды предполагается использовать колодец или скважину, понадобится насос.

Монтаж своими руками

Монтаж следует начинать с составления схемы, где учесть расположение участка по отношению к водозабору, определить число и место нахождения точек раздачи воды. По имеющемуся эскизу считают количество расходного и арматурного материала.

Число точек потребления воды зависит от расположения на участке бани, душевой, грядок, бассейна. Рациональное решение — устроить от 5 до 10 выводов трубы, а уже к ним подсоединить резиновые шланги, чтобы был удобный доступ воды к каждой зоне.

Монтаж летнего разборного водопровода на даче

Для монтажа водопровода на дачном участке потребуется стандартный набор инструментов и материала:

  • Трубы ПНД в количестве, зависящем от схемы разводки. Для основного водопровода берут трубы большего диаметра, а для разводки на точки подачи — меньшего.
  • Различные фитинговые соединения.
  • Режущий инструмент: конусовидный торцовый нож, ножовка для металла.
  • Соединительные элементы, чтобы стыковать ПНД трубы с кранами, установками для полива, душем.
  • Лотки водопроводные пластиковые, решетки накрывающие.

Работы выполняют по такой технологии:

  1. Подсоединяют дачный водопровод к источнику. Будь это общая труба или колонка, используют для этого специальный переходник. Соединение делают под уклоном.
  2. Выполняют разводку по территории участка, путем прокладки труб диаметром 20 или 25 мм к точкам забора воды.
  3. Соединяют отрезки труб при помощи цанговых фитингов, предварительно проверив правильность сборки. Фитинг перед этим разбирают, вынимают прокладку, зажим. Снова плотно вставляют прокладку на место, а за ней помещают зажим со специальными фиксирующими выступами. Навинчивают зажимную гайку, но только слегка.
  4. Подготавливают к установке торцы полиэтиленовых труб. Сначала обрезают торец ножом, затем вставляют его в фитинг и закручивают зажимную гайку.
  5. Подсоединяют трубы к кранам, системе полива и т.д.

Внимание: все соединению труб выполняются вручную, если использовать зажимной инструмент, можно перетянуть гайку и деформировать детали фитинга или конец трубы.

Если сезонный водопровод проложить по поверхности, то он станет помехой и для техники, и для людей. Лучше сделать траншею с применением специальных лотков из пластика, а затем накрыть ее решетками, входящими в комплект.

Вполне возможно трубы ПНД заменить на резиновый шланг, армированный волокнами из капрона. Этот материал также прочный и достаточно долговечный.

Монтаж водопровода в дачном доме

Монтаж водопровода в доме выполняется по несколько другой технологии:

Отмеряют нужный отрезок трубы, отмечают ее край маркером.
На месте отметки по окружности наклеивают малярный скотч таким образом, чтобы точно совместились его края.
Обрезают трубу максимально ровно перпендикулярно оси трубы, ориентируясь на край скотча. Снимают вспомогательный материал.
На обрезанном торце делают ровный скос шириной 2-3 мм при помощи фаскореза или обычного напильника, просто сточив им край под 20 градусов.
Накручивают накидную гайку с зажимным и стопорным кольцами, надевают на край фаски уплотнительное кольцо. Освобождают край трубы, немного сдвинув в сторону ранее установленные детали, смазывают его сантехнической смазкой.
Вставляют свободный край в фитинг до упора. Притягивают ближе гайку накидную с кольцом и наворачивают ее на резьбовую часть фитинга. То же самое проделывают и с противоположной стороны фитинга

Важно, чтобы труба уперлась не в прокладку, а в бурт, тогда соединение получится герметичным.
Испытывают трубопровод, запустив в систему воду. Если есть протечки, подтягивают соединения.

Если все соединения выполнены правильно, то никаких неожиданностей в виде подтеков не

будет. Если трубы ПНД стыкуются с металлом, то лучше перестраховаться, подмотав фумленту.

https://youtube.com/watch?v=AyC_E_XOh0s%3F

Проектирование и закупка материалов

Прежде, чем отправляться в магазин за материалами и расходными элементами будущего летнего водопровода, нужно тщательно продумать его схему. В идеале данная схема прорисовывается на бумаге, с указанием всех разветвлений и точек отбора. Обязательно стоит продумать вопрос создания пары-тройки выпусков «на всякий случай» (возможное расширение зоны полива на следующий год и т.д.).

Перенесенный на бумагу эскиз необходим для точного расчета объема материалов. При проектировании должны быть учтены следующие нюансы:

  1. вода в летнем водопроводе будет перемещаться под низким давлением, при положительных температурных параметрах окружающей среды. Под данные требования подходят любые виды пропиленовых труб (PN-10, PN-20 и др.);
  2. трубопровод, проходящий по поверхности участка, должен обладать необходимым уровнем жесткости, который могут обеспечить трубы диаметра не менее 25 мм. Оптимальная длина изделий – 2 м (удобно перевозить даже на личном автомобиле). Помимо этого потребуются соединительные муфты (прямые и угловые);
  3. фильтр для грубой очистки на входе в трубопровод избавит систему от частых засоров и поломок;
  4. важная деталь – муфта, имеющая накидную гайку для быстрого разъединения труб;
  5. выпуски – для подключения к системе поливочных шлангов, создания хозяйственно-бытового отвода и т.д. На выпусках необходимо будет установить шаровые краны 1/2″;
  6. комбинированные переходные фитинги – для соединения труб, имеющих металлические элементы;
  7. для создания отвода для летнего душа – трубы диаметром 20 мм.
  8. Тройники, оборудованные пробками – заглушками для слива воды в конце дачного сезона. Устанавливаются эти детали на самых низких точках системы, чтобы вода выходила из труб самотеком.

Водоснабжение из колодца или скважины

Как выглядит организация водоснабжения частного дома от скважины или колодца?

Схема с погружным насосом и гидроаккумулятром

Схема водоснабжения включает:

ИзображениеОписание

Скважинный погружной насос

Скважинный насос, подающий воду с глубины. Напор на выходе насоса рассчитывается как сумма глубины водозабора, высоты верхней точки водоразбора над грунтом, запаса на избыточный напор (не менее 5 метров) и на компенсацию гидравлических потерь в трубопроводе (очень грубо — 1 метр на 10 метров длины водопровода).

Пружинный клапан ДУ 20

Обратный клапан. Он ставится на вводе сразу после насоса и не позволяет воде сливаться обратно в грунт при его выключении.

Автоматика управления насосом

Автоматика управления насосом с датчиком давления. Она включает и выключает прибор при его пороговых значениях.

Мембранный гидроаккумулятор

Гидроаккумулятор. Его задачи нами уже упоминались: сглаживание скачков давления и экономия ресурса насоса.

Как работает такая схема — догадаться нетрудно:

  • При включении насоса давление в гидроаккумуляторе и водопроводе растет до тех пор, пока насос не отключит автоматика;
  • Как только количество атмосфер в контуре водоснабжения достигнет заданного значения, автоматика отключает питания насоса, после чего обратный клапан перекрывает воде обратный путь в скважину;
  • При водоразборе давление медленно падает вплоть до достижения нижнего порогового значения, при котором автоматика включит питание скважинного насоса.

Схема подачи воды из скважины

Схема с насосной станцией

Устройство насосной станции нам уже знакомо: насос в гидроаккумулятором и автоматикой на общей станине. Обратный клапан перемещается на всасывающий патрубок, а выходной патрубок станции подключается непосредственно к водопроводу.

Водоснабжение из колодца с насосной станцией

Все просто и понятно.

Казалось бы, такая схема гораздо практичнее водоснабжения с погружным насосом. Но не тут-то было: насосная станция может поднять воду с глубины не больше 8-9 метров.

Почему?

Да потому, что перепад давления в одну атмосферу (то есть разница в давлении между воздухом на уровне поверхности планеты и абсолютным вакуумом) соответствует высоте водяного столба в 10,3 метра. Выше вода не поднимется. Физика, знаете ли. А давлению во всасывающем патрубке поверхностного насоса далеко до вакуума.

Расчет высоты водяного столба при перепаде в 1 атмосферу

Схема с емкостью, скважинным насосом и самотечным водопроводом

Организация полива на участке

Очень важно определиться с источником воды на участке. Хорошо, если по улице протянут центральная водоподводящая магистраль

Можно просто подключиться к ней после получения соответствующего разрешения. Если же водовода нет, то остаются всего два варианта:

1. Летний водопровод на даче из колодца. Для этого потребуется выкопать на участке колодец, укрепить его и обеспечить наполнение водой. Для подачи воды в трубы используется погружной или поверхностный насос. По такому же принципу производится подача воды из скважины. Недостатком такой подачи является низкая температура воды, что не нравится растениям.

Организация полива из колодца с помощью гибких шлангов

2. Подача воды для полива из резервуара. Вода набирается в размещенный на участке резервуар, где доходит до подходящей для полива температуры, а оттуда уже подается в смонтированный полипропиленовый водопровод.

В зависимости от времени года

Особенности конструкции водопровода на даче своими руками зависят от тех целей, которые он преследует, и для чего вообще используется дача. Если это неотапливаемый домик с огородом, где хозяева бывают только в теплое время года, можно организовать летний вариант, он проще. Если же дача – место круглогодичного обитания или хотя бы частых приездов владельцев, то нужно озаботиться капитальной конструкцией.

Летний

Летний водопровод на даче создать проще, чем капительный. В чем его отличие? В том, что используется он лишь в теплое время года, а на зиму либо разбирается, либо «замораживается». В первом случае организация проста донельзя. К точке водозабора (чаще используется колодец) подсоединяется насос с системой труб. Трубы прокладываются по поверхности почвы. Такое устройство водопровода на даче от колодца позволяет поливать огород, пользоваться уличным душем или, например, накачивать воду в баню. В дом такая конструкция не проводится.

Для разборного варианта используются обычные пластиковые трубы. Главное условие – конструкция должна легко собираться и разбираться, поэтому нужно продумать систему удобных защелок. На зиму трубы демонтируются и убираются в теплое место.

Стационарный летний водопровод на даче укладывается под землю, в вырытые траншеи. Его отличие от капитального в том, что на зиму вся жидкость из труб сливается, в противном случае неутепленные конструкции могут перемерзнуть и полопаться.

Зимний

Строительство зимнего водопровода на даче несколько сложнее. Зато эта система будет монументальной, долговечной и позволит пользоваться всеми удобствами дома круглый год. Его можно соорудить так же, как и сделать летний водопровод на даче – то есть запитать от тех же источников. Однако целесообразней в этом случае выбрать скважину или центральную систему. Колодцы все-таки больше подходят для летних вариантов.

Трубы укладываются под землю

Важно знать, до какого уровня промерзает почва зимой, и заложить систему ниже этой точки на 20-25 см. Здесь не подойдет пластиковый водопровод на даче, как в летнем варианте

Трубы должны быть качественными, пригодными для такого использования. Современные варианты представлены полиэтиленом или полипропиленом. Последние проще и удобнее в монтаже и эксплуатации.

Важно позаботиться о тщательном утеплении источника водозабора и системы труб. Современные материалы позволяют осуществить обустройство без особых проблем

Так, для труб продаются специальные цилиндрические «оболочки» из вспененного полиэтилена. Они защищают конструкцию не только от морозов, но и физического, механического повреждения.

При прокладке зимнего водопровода для дачи следует учесть и рельеф поверхности. Трубы должны лежать под уклоном в сторону источника воды. Это позволяет в случае необходимости ее слить.

Как сделать водопровод на даче

В данном разделе нашей статьи, вы сможете найти ответы на многие вопросы по устройству дачного водопровода, а также, алгоритм его сборки и прокладки, схему, необходимые материалы, инструмент и список работ.

Схема водоснабжения на даче

Первый и очень важный пункт, к которому мы рекомендуем отнестись очень серьезно. От его корректности и дальнейшего соблюдения плана и проекта, будет зависеть работоспособность водопровода и его качество.

Итак, изначально следует определиться с начальным и конечным пунктом магистрали, выбрать оборудование, точки подачи воды в помещениях, источник поставки воды, материал и инструмент. Далее, точно определить схему прокладки и схему подключения водопровода на даче.

Вам необходимо составить чертеж, нанести на него путь магистралей, размеры, места установки насосного оборудования и так далее, после, перейти к материалам и инструменту.

Материал и инструмент для работы

Наиболее часто используется полипропиленовая труба или металлопластиковая труба, которая и формирует трубопровод по территории путем соединения спаиванием или специальными фитингами, соответственно. Размер труб, длина, диаметр сечения — все это зависит от индивидуальности водопровода (расстояние от места подачи воды, давление, мощность насоса, высота подъема воды, склон участка и так далее), поэтому мы не будем приводить какие-либо данные, чтобы не вводить вас в заблуждение.

Кроме того, организация водопровода на даче потребует от вас множества расходников и специальных деталей, которые подбираются также индивидуально.

Из инструментов хотелось бы сразу заявить обязательное присутствие лопаты, молотка, бура, дрели или перфоратора, стандартного набора (молоток, плоскогубцы, отвертки и так далее), болгарки, паяльника для труб (если вы выбрали полипропиленовые трубы).

Также, обязательно позаботьтесь о единовременной покупке всего необходимого, это даст вам возможность сэкономить и не остаться без нужных деталей и инструментов в разгаре работы.

Подготовительные работы

Мы уже неоднократно говорили о списке задач, которые входят в подготовительные работы, а потому только расставим акценты. В первую очередь, обязательное следование проекту и схеме, далее, разметка участка и пути магистрали, после, рытье траншей необходимой глубины.

Устройство типовой водопроводной системы

Водяной насос.

В состав водопроводной системы входят отдельные элементы:

  • водяной насос;
  • трубы с запорно-регулирующей арматурой;
  • приборы контроля, регулировки давления – манометр и реле;
  • гидроаккумулирующий бак;
  • сливное устройство.

В схему могут входить накопительный бак, приборы фильтрации, нагреватели воды. В насосных станциях основные элементы расположены не по отдельности, а объединены общим каркасом.

Выбор насоса

Чтобы выбрать насос для водопроводной системы, учитывают:

  • глубину скважины, колодца;
  • потребляемый объем жидкости;
  • дебит источника;
  • напор воды.

Выпускается 2 типа насосов: погружные и поверхностные. Последние применяются только для забора воды из колодцев. Их устанавливают снаружи, они способны поднять воду с максимальной глубины 8 м. Для скважины или более глубоких колодцев этот тип помп не подходит. Разновидность поверхностных насосов – станции, работающие по тому же принципу. Это компактные агрегаты, включающие, кроме помпы, гидроаккумулятор, реле давления, манометр. Они полностью готовы к работе, настроены – требуется только подключить.

В скважины, глубина которых более 8 м, опускают погружные насосы – центробежные или вибрационные. Выглядят как длинный узкий цилиндр. Рабочий орган центробежных насосов – лопасти, которые при вращении всасывают воду и проталкивают в трубопровод. Это надежная малошумная и высокопроизводительная конструкция.

Вибрационный насос перекачивает жидкость за счет постоянного изменения положения мембраны. Это чувствительная к чистоте воды деталь – примеси песка выводят ее из строя. Поломка устраняется, но ремонт обходится дорого.

Разборная и запорная арматура

На улице устанавливают задвижки из чугуна, бронзы или кран-буксы. В помещениях – смесители, которые для улицы не подходят. Шаровые краны под открытым небом нежелательны. Они чувствительно реагируют на температурные колебания, корпус может разрушиться даже при заморозках, если в нем осталось немного воды.

Контроль давления в системе

Контроль давления в системе.

Для нормальной работы системы в ней поддерживают постоянное давление 2,5-4,0 атм. Более высокое или низкое нежелательно. Обеспечивают эти параметры реле давления и гидроаккумулятор. Они предупреждают гидроудары, а при превышении верхнего порога отключают насос.

Водонапорный накопительный бак

Вместо гидроаккумулятора возможно установить водонапорный бак. Размещают его в самой высокой точке в доме или на улице. Используют бочки или другие емкости из пластика. Для летнего водопровода проблем с установкой не возникает: можно устроить площадку на столбах – заодно получится душ.

Водонапорный бак для зимнего водопровода подготовить сложнее. Его необходимо спрятать в помещении, например на чердаке. Обязательна надежная теплоизоляция из пенопласта или минеральной ваты. Нужна хорошая крышка, иначе мелкие частицы утеплителя попадут в водопроводную систему.

Как организовать канализацию для утилизации воды

Организовать канализацию.

На даче необходимо сооружение автономной канализации. Выгребная яма не решает проблему – она не отвечает санитарным нормам, соответствующие службы могут запретить пользоваться.

Сооружают септик, в котором вода очищается несколькими способами: механическим и анаэробными бактериями. Строят минимум 2 резервуара. В первом стоки отстаиваются, тяжелые фракции падают на дно. Немного осветленная жидкость перетекает во вторую емкость без дна, откуда фильтруется в почву.

Сливной клапан для консервации системы

Для ремонта или при длительном отъезде из системы сливают воду. Для этого служит сливной клапан, который устанавливают в нижней точке после насоса. Когда помпу отключают и открывают клапан, вода под уклоном движется по трубе обратно. В глубоких скважинах и колодцах устанавливают в обход основного трубопровода байпас и обратный клапан.

Выводы и полезное видео по теме

Для того, чтобы понять, как нужно прокладывать водопровод на даче, посмотрите эти наглядные видео-пособия. На них подробно описано, как монтировать водопровод из колодца, водяной скважины, а также как сделать на даче летний вариант водоснабжения.

Видео-обзор прокладки водопровода с поверхностным насосом из колодца:

Инструкция по устройству дачного водопровода летнего типа:

А это инструкция по подключению всей аппаратуры — реле давления, реле сухого хода и т.д.:

Если вы будете придерживаться всех наших рекомендаций, вы сможете проложить водопровод на своей даче без привлечения профессионалов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
