Устройство летнего водопровода из колодца: лучшие варианты и схемы сооружения

Плюсы и минусы

Технология проведения воды из колодца предполагает, что добыть воду можно будет на глубине менее 20 метров. Здесь есть свои плюсы:

  • В случае отсутствия электроэнергии все равно можно будет пользоваться колодцем и набирать воду;
  • Примесей на глубине менее 20 метров немного;
  • Вырыть колодец дешевле, чем вырыть скважину;
  • Нет необходимости получать специальное разрешение на рытье колодца;
  • Возможность пользоваться колодцем много лет;
  • Огромное количество насосов, которые можно использовать.

Однако те, кто испробовал на себе данный способ добычи воды, отмечают и некоторые негативные особенности:

  • Низкая производительность при увеличении желаемых объемов;
  • Излишняя загрязненность ввиду малого уровня глубины;
  • Трудоемкость во время рытья колодца.

Многие пользуются таким способом добывания воды и довольны принятым решением.

Особенности конструкции и изготовления

Прежде всего, необходимо сказать о том, что существует просто огромное количество всевозможных систем изготовления таких конструкций. Однако создавая данный водопровод своими руками, стоит выбирать самые простые его виды, но при этом они должны полностью удовлетворять требования пользователя, предоставляя максимальный комфорт.

Некоторые мастера предпочитают делать отвод сразу возле конструкции или создают трубу для проводов подачи электричества

Устройство колодца

Прежде всего, профессионалы рекомендуют оборудовать в самом рукаве емкости своеобразную полку, на которой будет размещено необходимо оборудование. При этом стоит устанавливать ее ниже уровня промерзания грунта, если планируется использовать конструкцию в зимнее время. Поэтому ввод в колодец делают под землей, выкапывая также траншею до самого дома.

При правильном подходе к работе можно все необходимое оборудование разместить в самой конструкции колодца

Некоторые пользователи считают подобные технические решения слишком сложными, но если тратиться на изготовления системы подачи воды, то стоит делать это правильно, чтобы не испытывать трудностей при эксплуатации

При этом если учитывать, что крышка на конструкции будет закрыта на замок, то вся система будет под охраной.

Принимая во внимание такое устройство водопровода на даче от колодца используемый тип насоса не важен. Погружную конструкцию опускают с трубой или шлангом вниз, используя полку для фиксации, а поверхностное изделие просто на ней устанавливается.. Некоторые мастера предпочитают устанавливать небольшие изделия для подачи воды, но они не всегда могут подавать большой объем на поверхность и имеют определенный период беспрерывной работы

Некоторые мастера предпочитают устанавливать небольшие изделия для подачи воды, но они не всегда могут подавать большой объем на поверхность и имеют определенный период беспрерывной работы

Также внутри рукава можно поместить гидравлический конденсатор. Он будет контролировать давление в системе, и пополнять объем накопительного бака, а также производить отключение. Однако сразу стоит сказать, что его габариты будут сильно ограничены внутренним пространством.

Траншея должна быть достаточно глубокой, поскольку только так можно защитить трубы от замерзания зимой и снизить вероятность механического повреждения

Траншея

Когда делается монтаж водопровода на даче из колодца, то обычно стараются сэкономить на материалах. Однако не стоит этого делать, поскольку количество сохраненных денег будет невелико, а при правильном их распределении можно получить полноценную систему.

Для начала выкапывают траншею, которая должна быть глубже линии промерзания грунта. Именно на этом же расстоянии от поверхности и делают ввод в сам колодец, и даже здание. При этом водопроводную трубу или шланг, используемый для этих целей, стоит дополнительно утеплить и защитить от механического воздействия.

Ввод в дом лучше всего производить на уровне цокольного этажа или делать небольшой подкоп под фундамент

Стоит отметить, что когда изготавливается дачный водопровод из колодца, то к нему необходимо относиться точно так же, как и к обычной магистрали. Поэтому на вводах в конструкции устанавливают специальные проходные системы, а в местах прохода под трассами или пешеходными дорожками нужно делать дополнительную защиту от вертикальных нагрузок.

Типовая схема создания водопровода в частном доме

Внутреннее обустройство

Профессиональные мастера стараются, чтобы схема дачного водопровода из колодца содержала в себе все необходимые элементы, но при этом они должны располагаться в самой конструкции. Однако есть такие узлы, которые просто невозможно поместить в такое пространство или же их обслуживание требует монтажа в здании.

Прежде всего, стоит отметить, что, прежде всего в подобных системах рекомендуется устанавливать специальный бак, которой послужит своеобразным резервуаром для бесперебойного использования. Его обычно размещают на чердаке, позволяя воде поступать самотеком. Также можно дополнительно установить фильтр тонкой очистки и счетчик.

https://youtube.com/watch?v=5BgNzbfHitY

Еще одна схема с использованием погружного насоса конкретной марки

Делаем водоснабжение самостоятельно

Некоторые считают что это довольно сложный вопрос. На самом деле она таковой не является.

Если источник водоснабжения уже создан вами или бывшими хозяевами, остается лишь произвести монтаж трубопровода, насоса и прочего оборудования. Это все можно сделать полностью своими руками и нечего этого боятся.

Схемы разводки труб водопровода

После того как сооружена скважина на воду, схема элементов водопровода разрабатывается одним из двух вариантов:

  • Последовательного соединения труб.
  • Коллекторная разводка элементов водопровода.

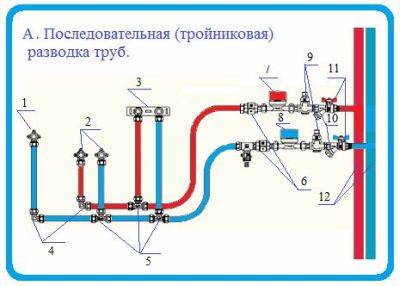

Последовательная

Первый вариант подойдет для небольшого домика.

Принцип его действия заключается в следующем:

  • По главному трубопроводу последовательно в дом поступает вода.
  • Тройник с отводом устанавливают в нужную сторону в точках водопотребления.

Недостатком этого варианта является то, что при пользовании несколькими потребителями воды резко падает давление в самой удаленной точке. Поэтому такая схема подводки воды из скважины в дом не приемлема для жилого загородного дома и коттеджа, но хорошо подойдет для дачного жилья.

Коллекторная

Коллекторная разводка труб подходит для загородного дома, где постоянно проживают люди. При таком подключении от главного коллектора отводятся отдельные трубы индивидуально в любую точку водозабора в доме.

Возможные потери давления незначительные. Хотя стоимость коллекторного соединения больше, но оно окупается качеством, удобством и надежностью водопроводной системы.

Как выполняется водоснабжение дачи зимой

Зимнее водоснабжение можно выполнить несколькими способами. Здесь все зависит от того, как часто эксплуатируется загородный дом: круглый год или речь о периодической эксплуатация с возможностью запускать водоснабжение в любое время.

Рассмотрим каждый способ подробнее:

  • Первый способ применяется как для обычных дачных домов, так и для жилых загородных домов. Водоснабжение из колодца в зимнее время производится с учетом того, что там проживают все время люди, а значит и в доме зимой тепло. В данном случае во время монтажа можно обойтись без устройства консервации.
  • Водоснабжение зимой из колодца с учетом консервации значительно усложняет задачу, смотрите фото. Данное устройство без определенных навыков своими руками выполнить невозможно, лучше обратиться за помощью к специалистам. Утепление (см. Как утеплить колодец на зиму своими силами) дает возможность сохранить работоспособность водоснабжения круглый год, даже если в доме длительное время никто не проживает.

Схема водоснабжения с учетом консервации

Водоснабжение от колодца зимой в обоих случаях предусматривает монтаж подземного трубопровода на глубине около 1,5 м. Здесь необходимо учитывать соблюдение наклона по отношению к источнику воды. Если длина трубопровода не превышает 8м, то включать систему обязательного наполнения в устройство трубопровода не обязательно.

Достоинства полипропиленовых труб

Для того, чтобы сделать водоснабжение из колодца, нам потребуется покупать трубы и это достаточно важный вопрос. В пользу полипропиленовых труб говорит многое.

Итак:

Это материал достаточно прочный и надежный. Такие трубы не подвергаются коррозии, обладают высокой износостойкостью, прекрасно переносят механические нагрузки. Их срок службы рассчитан на 50-т лет; Экологическая составляющая у данного материала на высоте, такой материал никогда не испортит вкусовых качеств воды

Даже на протяжении длительного времени использования на стенках труб не остается никаких отложений; Соединения будут достаточно герметичны и надежны, а это немаловажно. Делайте правильное соединение

Лучше всего применяйте термическую сварку, она наиболее качественная

В таком варианте будет обеспечена целостность всего трубопровода; Стоит сказать и о сложности установки, это важно, особенно если делаешь работу самостоятельно. Здесь вам не потребуется спецоборудования и вы полностью сделаете всю работу самостоятельно; Стоимость этого материала — умеренная. Лучше всего применяйте термическую сварку, она наиболее качественная

Лучше всего применяйте термическую сварку, она наиболее качественная

В таком варианте будет обеспечена целостность всего трубопровода; Стоит сказать и о сложности установки, это важно, особенно если делаешь работу самостоятельно. Здесь вам не потребуется спецоборудования и вы полностью сделаете всю работу самостоятельно; Стоимость этого материала — умеренная

Зимнее водоснабжение от колодца: технологические детали и советы

Учитывая, что загородный дом иной раз невозможно подключить к центральному водоснабжению, владельцы частных домов прибегают к другим методам автономного снабжения.

На сегодняшний день существует 3 варианта:

  • Добывать воду из естественного водоема.
  • Организовать мероприятие по подаче воды из скважины или колодца.
  • Обустроить самостоятельно колодец или скважину.

Из всех вышеперечисленных вариантов наиболее подходящий, это организация водоснабжения для загородного дома из колодца.

Преимущественные особенности колодезного водоснабжения:

  • Цена на рытье и организацию гораздо ниже, чем бурение.
  • Все работы можно произвести самостоятельно, просмотрев учебное видео.
  • Правильное сооружение может обеспечить водой долгие годы и совершенно бесплатно (если не учитывать подачу воды в дом).
  • Рытье не предусматривает специального разрешения.

Этапы работы по установке системы водоснабжения:

  • Разработанная схема водоснабжения.
  • Рытье траншеи для труб.
  • Правильный выбор насосного оборудования и его установка.
  • Установка водоочистительных фильтров.
  • Монтаж труб от колодца к дому.
  • Монтаж водонагревательных приборов и установка бытовой техники (стиральная или посудомоечная машина).

Все устройства по автономному водоснабжению устанавливают в подсобном помещении дома или в кессоне над самим колодцем, в установку включается насос или насосная станция. Он соединяется с трубой колодца, откуда расходятся трубы прямо к дому. Обязательно нужно предусмотреть утепление колодца, иначе зимой вода в нем замерзнет (см. Замерзла вода в колодце. Что можно предпринять).

Схема борьбы с заносом песка в колодец

Чтобы уберечь колодец от попадания песка, нужно тщательно уплотнить швы между кольцами. При этом кольца необходимо скрепить скобами или пластинами на болтах (перед вкручиванием в отверстие закладывается нейлоновая распорная гильза).

Традиционный уплотнитель в виде веревки изо льна, обмазанной жидким стеклом, далеко не всегда оказывается эффективным.

Сегодня выпускаются более надежные материалы, разработанные специально для герметизации швов между железобетонными деталями. В качестве примера можно привести ленту RubberElast, которая обеспечивает герметичность шва даже при смещении одного кольца относительно другого (до 7 мм).

Вместо классического цементного раствора для заделки швов следует использовать быстротвердеющий состав Плитонит Аквабарьер либо морозостойкий клей для плитки с добавлением жидкого стекла. Когда раствор высохнет, с внутренней стороны на шов с чередованием слоев наносят 2 слоя фиброрезины (подойдет Киилто Файбер Пул) и 2 слоя Аквабарьера (1-й слой – по армирующей сетке).

Снаружи всю шахту или хотя бы швы следует оклеить EPDM-пленкой или полиэтиленом (в 2 – 3 слоя), если, конечно, кольца укладывались открытым способом (в готовую выемку, а не путем подкапывания).

Применять обмазочную гидроизоляцию на основе битума для герметизации швов колодца нельзя, так как битум может отравить воду.

Во избежание запесочивания колодца со стороны дна понадобится устройство донного фильтра.

Колодец — самый простой вариант организации водоснабжения, к тому из него можно провести воду прямо в дом. Как провести воду в дом из колодца: особенности водозабора, схема разводки труб.

О том, как правильно установить пластиковые кольца для колодца, читайте тут.

А в этой статье https://aquacomm.ru/cancliz/zagorodnyie-doma/prochistka-v-chastnom-dome.html вы найдете полезную информацию по прочистке канализации в частном доме. Химический, механический, гидромеханический способы.

Особенности конструкции для эксплуатации летом

Конструкция из колодца для водоснабжения может быть выполнена в двух вариантах:

  • Летний. В этом случае эксплуатировать водопровод можно только при теплых температурах;
  • Зимний. В этом случае водопровод на даче может работать круглый год.

И летний, и зимний вариант являются автономными. Их функционирования зависит от электроэнергии.

Летний трубопровод для дачи

Летняя конструкция из колодца на даче может быть:

  • Постоянная. В этом случае водопровод прокладывается в земле. Он имеет водоразборные краны, которые выходят наружу. Глубина установки такой системы водоснабжения совсем небольшая. Такой водопровод может прокладываться на любом участке дачи, он прост в монтаже. Среди минусов такого водоснабжения можно отметить сложность с установкой водопровода, связанную с тем, что прокладывать его нужно с уклоном. В ином случае, возникает опасность разрыва труб;
  • Разборный. Такой водопровод обычно армирован, переходники его выполнены из пластмассы или оцинковки. Установка может проводиться в любое теплое время. С наступлением зимы конструкция просто убирается на хранение.

Система водоснабжения для летнего периода может монтироваться своими руками. Она довольно проста в установке. Однако, при необходимости, можно воспользоваться услугами под ключ.

Основные особенности

Она обусловлена тем, что при строительстве системы не придется беспокоиться о мерах по предотвращению замерзания воды.

Трубы не нужно будет закапывать в глубокие траншеи, а оказавшиеся на поверхности участки – обматывать греющим кабелем и утеплять.

Таким образом, летний водопровод является весьма доступным и будет по карману даже финансово ограниченному садоводу.

Обычно при проектировании сезонного водоснабжения рассматривают два варианта.

Открытый (разборный) водопровод

Самый простой способ устройства, при котором трубы располагают на поверхности земли. Требует минимума трудозатрат, но имеет ряд недостатков:

  • По окончании сезона систему придется разбирать и прятать на хранение, а весной – собирать снова.
  • В отсутствие хозяев на участке водопровод могут украсть.
  • Проложенные поверху трубы мешают ходить.

Если применяются пластиковые трубы и детали, они легко могут быть повреждены острым инструментом.

Скрытый (постоянный)

По перечню преимуществ и недостатков составляет полную противоположность вышеописанному варианту.

Не мешает, не нуждается в ежегодном монтаже/демонтаже, сложно украсть, но при устройстве придется несколько больше повозиться.

Трубы необходимо прокладывать с уклоном, который позволит слить воду перед наступлением холодов.

Преимущества забора воды из колодца

Если вы еще не выбрали источник, которым будете пользоваться, то самое время ознакомиться с преимуществами устройства водопровода на даче от колодца:

  1. Меньшая, чем при использовании скважины, вероятность заиливания. Даже если это произошло, прочистку источника можно сделать самому. Поэтому колодцы служат долго.
  2. Когда возникнет необходимость выполнить профилактику насоса, его можно легко вытянуть наружу. Иначе процесс происходит в скважинном источнике: приходится предварительно демонтировать заборную трубу, герметичный оголовок.
  3. Не требуется дополнительных сооружений. Но при выборе скважины в качестве источника – все сложнее: монтируется кессон, без которого современные технологии не дают гарантии нормального обслуживания оборудования и чистоты воды (как сделать водоснабжение в частном доме из скважины).

Особенности конструкции для эксплуатации зимой

Если конструкция водоснабжения из колодца планируется применяться в зимний период, монтируется она исключительно по постоянной схеме. Главное для такого водопровода – утеплить его. С этим вы сможете справиться и своими руками.

Работу своими руками рекомендуется начать с соединения насоса к источнику напряжения. При желании можно утеплить и кабель, и трубопровод, применив для этого пластиковую трубу большого размера. Она позволит защитить систему водоснабжения не только от низких температур, но и от внешних воздействий, повреждений.

Утепление скважины колодца на зиму

Укладка водопровода производится ниже уровня промерзания земли. Этот уровень зависит от климатических особенностей местности. При заказе под ключ вы сможете быть уверены, что профессионалы правильно рассчитают этот показатель. Однако провести расчеты вполне можно и самостоятельно. Такая прокладка необходима для того, чтобы сохранить работоспособность системы при низких температурах.

В некоторых случаях, климат в местности таков, что довольно проблематично копать траншеи на нужную глубину своими руками. В этом случае можно раскопать среднюю траншею (60 см), и засыпать конструкции в ней утеплителем. Слой утеплителя должен составлять примерно 30 см. В качестве утеплителя можно использовать шлак, керамзит, пенопласт. После слоя утеплителя вновь идет слой грунта.

Очень эффективен для теплоизоляции водонагревательный кабель. Однако он довольно дорог.

Приступаем к изготовлению дачного водопровода

Итак, позади и проектирование, и определение источника водоснабжение. Теперь нужно понять, как сделать водопровод на даче своими руками из колодца. Процесс этот можно разделить на несколько этапов.

Монтаж насосного оборудования

Насос – очень важный элемент водопровода. Выбирать его нужно очень ответственно. Опять же, исходить нужно в основном не из цены, а из следующих факторов:

  • технических параметров механизма (в особенности мощности);
  • энергопотребления;
  • уровень шума при работе;
  • степени защищенности от влаги и перепадов температур;
  • гарантии работы;
  • репутации производителя.

В зависимости от способа подъема воды из источника выделяют разные типы насосов:

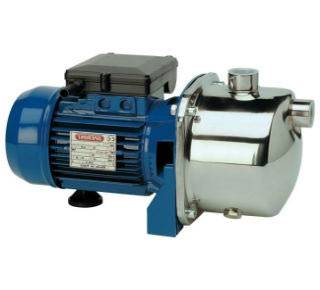

Поверхностный насос При строительстве водопровода на даче своими руками из колодца его применяют чаще всего. Он предназначен для неглубоких колодцев (до 7-8 метров). Выделяют 2 вида механизмов:

  1. Центробежный насос вращает воду с помощью одного или нескольких колес. За счет центробежных сил струи воды попадают на края, откуда по специальным трубкам идут в главную трубу системы. В большинстве случае мощность устройства около 4 кубометров в час, и этого вполне достаточно для летнего полива огорода и сада.

Вихревой насос работает за счет создания циклических завихрений воды, в результате которых потоки устремляются на поверхность. Его мощность примерно такая же, как у центробежного.

Поверхностный насос всегда устанавливается в доме. К колодцу от него идет специальная труба, по которой вода поступает на поверхность.

Видео: как смонтировать водопровод с насосом своими руками

Устройство обладает рядом достоинств:

  • демократичная цена;
  • небольшие энергозатраты;
  • мобильны (их можно переносить и ставить в разных местах).

Однако, если вам нужно сделать своими силами зимний водопровод на дачном участке из колодца, то поверхностный насос не подойдет – он не имеет достаточной мощности для покрытия всех потребностей в воде: из глубоких скважин (от 10 метров) устройство не сможет поднять воду на поверхность.

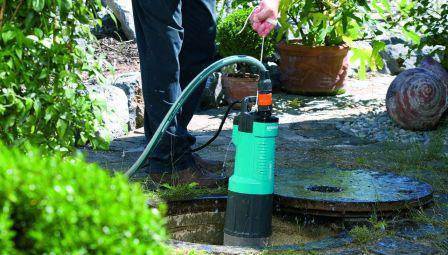

Погружной насос

Этот механизм рассчитан на более глубокие залегания воды (обычно до 20 метров). Он может применяться и в колодцах, и в скважинах.

Механизм надежно защищен корпусом от попадания воды и обладает мощностью примерно такой же, как у поверхностного насоса (4 кубометра в час).

Однако в отличие от поверхностного насоса, погружной устанавливают прямо на глубину на специальную основу.

При этом в доме не будет слышно шумов от его работы, а благодаря другому принципу функционирования он может поднять воду с большей, чем поверхностный насос, глубины.

Видео обзор погружного насоса для водопровода

Сравнение этих двух устройств демонстрирует рисунок ниже.

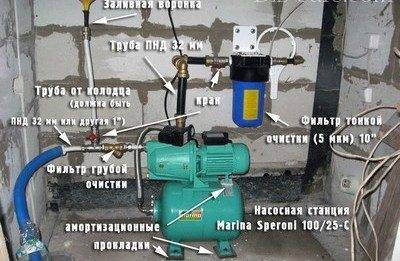

Автоматическая насосная станция

Наконец, нередко применяют и насосную станцию. Она отличается от первых двух устройств тем, что сам электрический двигатель и гидравлическая система находятся в разных отделах. В качестве источника энергии используется бензиновый или дизельный генератор.

Устанавливается система на поверхности, а с колодцем соединена специальной трубой, как показано на этой схеме.

Система всегда содержит фильтры различной степени очистки, поэтому вода, которую она выкачивает, вполне может использоваться в домашних условиях для питья, приготовления пищи и других бытовых назначений.

Схематично все элементы этой системы представлены на рисунке.

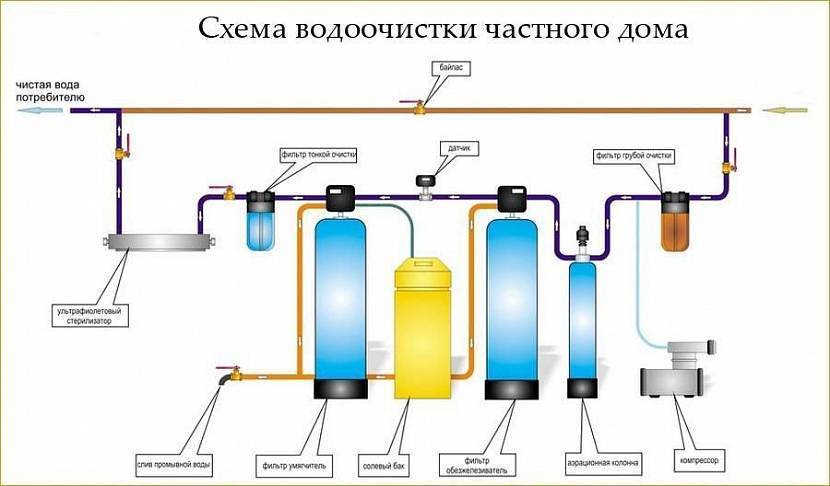

Система водоподготовки

Чтобы полить огород, качество колодезной воды приемлемо. Механическая очистка от крупных примесей на первой ступени фильтрации насоса в большинстве случаев достаточная, чтобы даже помыть машину и не испортить ее лакокрасочное покрытие. А вот до качества питьевой, колодезную воду, в большинстве случаев, надо доводить отдельно.

Проблема заключается в нестабильности химического и бактериального состава воды из пластов с небольшой глубиной залегания. Еще в средине прошлого века большинство людей не задумывалось о том, что такое экология – верхний слой земли и поверхностные воды были не испорчены «продуктами жизнедеятельности» человека, поэтому даже вблизи городов колодцы были чистыми.

Сейчас 10-15 метров грунта зачастую недостаточно, чтобы вода прошла естественную очистку и приобрела стабильный состав. Даже удаленные от городов и промышленных предприятий районы не могут гарантировать чистоту верхних водоносных пластов – сельскохозяйственная химия, осадки и реки оказывают свое влияние. И если у глубоких скважин «на известь» состав воды относительно постоянен и практически не меняется за время эксплуатации, то у скважин «на песок», а тем более у колодцев, анализ воды необходимо проводить часто, чтобы своевременно откорректировать состав фильтров в системе водоподготовки.


Семь ступеней очистки – это не предел. На кухне можно еще установить систему обратного осмосаИсточник uborka.co

Водопроводная схема

И несколько слов о том, как правильно организовать автономную водопроводную сеть на даче. В первую очередь решается вопрос об источнике водоснабжения. После чего выбирается насос по типу его установке. То есть эти два критерия неразрывно связаны между собой. И второй выходит из первого.

А вот теперь о схеме расположения. Если в водопроводе будут использованы погружные или скважинные модели насосного оборудования, то опрос месторасположения приборов отпадает сам собой. Что касается поверхностных агрегатов, то здесь есть два варианта:

Схема расположения поверхностного насоса в подвале домаИсточник moikolodets.ru

Иногда под поверхностный насос выделяют специальное помещение, которое сооружают на улице рядом с коттеджем. Его обязательно утепляют.

Что касается трубной разводки, то это пластиковые трубы, которые укладывают на небольшую глубину, но обязательно утепляют. Благо на рынке можно найти специальные теплоизоляционные материалы для труб

Особое внимание уделяется прокладки трубы внутрь дома. Обычно такой проход планируют на стадии формирования проекта загородного дома. Потому что чем меньше расстояние от источника водозабора до коттеджа, тем лучше: меньше расхода материала, не снижается напор и производительность водопровода

Обычно прокладку внутрь дома проводят или через фундамент строения, или через стену

Потому что чем меньше расстояние от источника водозабора до коттеджа, тем лучше: меньше расхода материала, не снижается напор и производительность водопровода. Обычно прокладку внутрь дома проводят или через фундамент строения, или через стену.
