Козырек для кондиционера: варианты защиты внешнего блока + обустройство навеса

Соединение козырька со стеной дома

Строительство козырька над крыльцом сопровождается одним сложным этапом – соединением козырька со стеной дома. Как правило, используются стандартные подходы, которые предполагают установку отбойной планки. Достоинство метода заключается в том, что его можно реализовать независимо от того, какой кровельный материал применяется для отделки, достаточно подобрать отбойную планку под соответствующий цвет кровельного материала или стены.

Как сделать примыкание козырька к стене

Конструкционно этот элемент состоит из штробы в стене, глубиной 10 мм, а также планки, край которой вставляется в эту штробу, после чего место соединения следует заделать влагостойким герметиком. Другой край планки находится на поверхности кровельного материала. Вода, которая сбегает по стене, попадает на эту планку и перетекает на кровельный материал, после чего, она вместе с основной массой осадков стекает по кровле на землю или попадает в систему ливнестока, если она предусмотрена.

При применении металлочерепицы в комплекте идет специальный профиль, который крепится к стене. Такой профиль допустимо использовать с другими кровельными материалами, достаточно подобрать цвет. Этот профиль комплектуется специальными резиновыми уплотнителями, которые устанавливаются по краям профиля. Эти уплотнители не позволяют попадать под профиль различному мусору, особенно при сильном ветре.

Штатное решение для металлочерепицы. Подойдет и для шифера, профнастила

В случае использования для накрытия козырька поликарбоната, стекла или листового пластика, такой вариант неприемлем, поскольку конструкция выглядит слишком грубовато. Поэтому можно прибегнуть к таким вариантам:

  • На стыке, между стеной и поликарбонатом прокладывается уплотнительная лента из полиуретана или из резины. Затем кровельный материал с силой прижимается к этой прокладке и фиксируется с помощью крепежных элементов. Подобные уплотнители можно приобрести в строительных магазинах, которые реализуют кровельные материалы.
  • Кровельный материал прижимается к стене как можно плотнее, после чего, после крепления, стык заделывается прозрачным герметиком.

Варианты неплохие и прекрасно подходят для козырьков самых замысловатых форм. Возможна комбинация этих вариантов, что сделает конструкцию более надежной, а также недоступной для влаги.

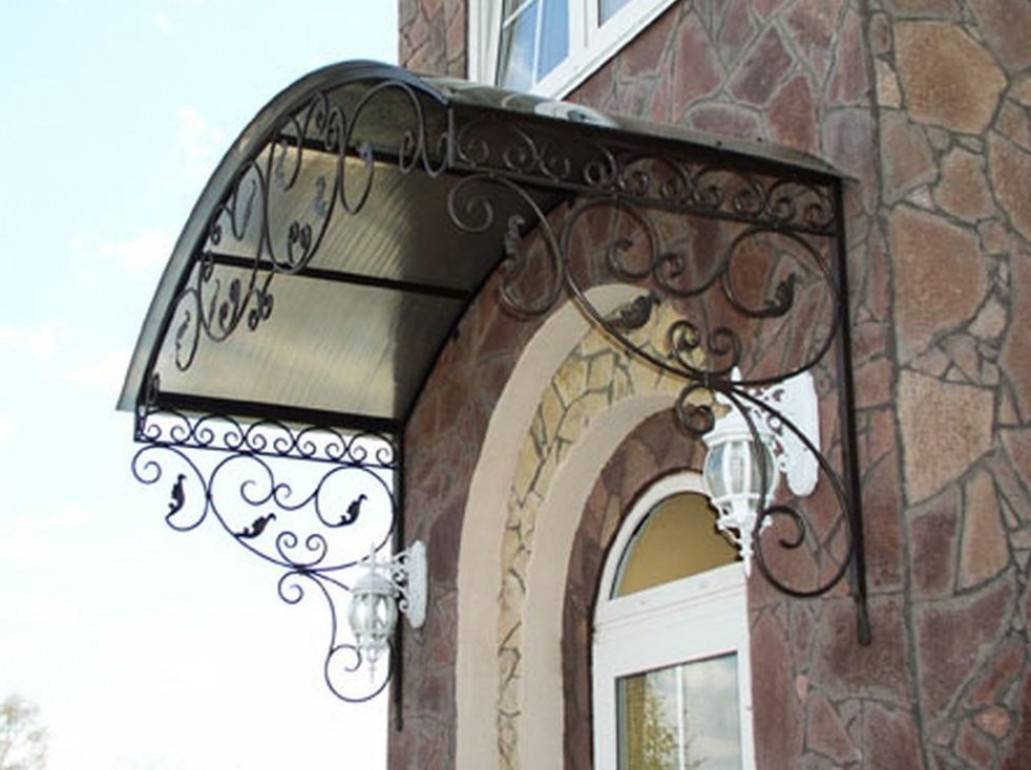

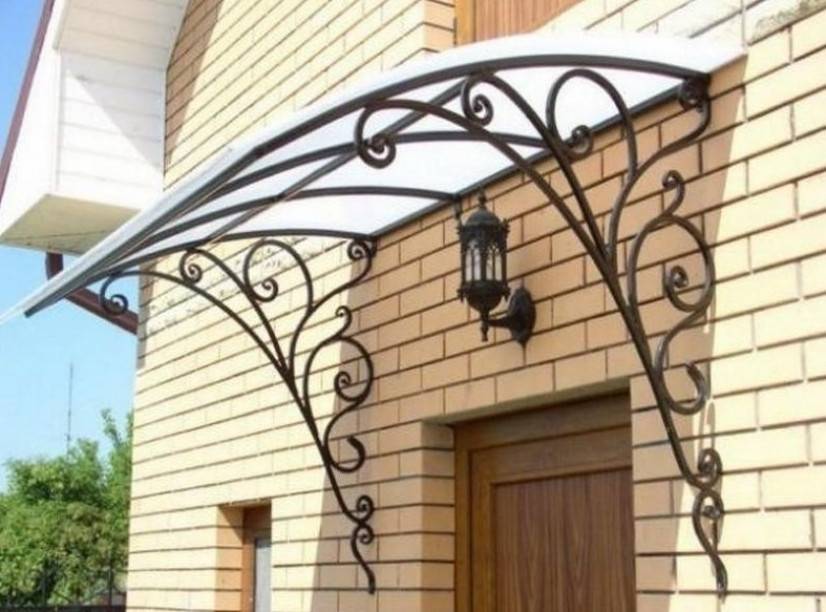

Кованые козырьки над входом и крыльцом – готовые проекты

Watch this video on YouTube

Козырек для кондиционера своими руками

Защитный козырек для кондиционера – это легкая конструкция из металла. Для ее создания понадобятся:

  • стальной лист;
  • сварочный аппарат;
  • уголок со сторонами 25х25 мм, выполненный из стали толщиной 4 мм.

Перед работой следует сделать чертеж, чтобы не путаться в расчетах

Уголки будут служить опорой всей конструкции. Из стального листа выполняется защитная часть. При необходимости создать усиленный козырек выбирают железо большей толщины или оцинкованную сталь.

Перед сборкой конструкции определяются с углом наклона козырька и его размерами.

Пошаговая инструкция:

  • Измерить длину, ширину и высоту кондиционера. К полученным данным добавить по 10 см. Козырек не должен плотно прилегать к устройству. В верхней части защитной конструкции должен быть значительный выступ.
  • Создать каркас козырька. Для этого используют уголки 550, 250 и 230 мм длиной. Уголки 550 и 250 мм сваривают друг с другом под углом 70-75 градусов. Наклон козырька относительно горизонта должен составлять 15-20 градусов. Снег и наледь должны хорошо скатываться с металлического листа под тяжестью собственного веса. Затем берут третий уголок 230 мм и приваривают его одним концом к свободной стороне уголка 250 мм. Второй конец соединяют с центром уголка 550 мм. Полученный треугольник будет иметь выступающую сторону 200 мм.
  • Повторив вышеописанные действия, собрать вторую часть каркаса.
  • Следующий шаг зависит от высоты размещения кондиционера. К примеру, если он находится на первых этажах, саму конструкцию можно собрать на земле. При усилении конструкции понадобится 2 поперечины. К поперечным частям приваривают боковые части основания. Сверху крепят лист железа соответствующих габаритов. Для этого в верхних уголках и металлическом листе проделывают 4 отверстия, а затем скрепляют элементы болтами. Под крепежом должны быть резиновые прокладки, исключающие доступ влаги к поврежденным краям отверстий в стальном листе.

Сперва на стене с боков от кондиционера закрепляют основание, и только потом приваривают поперечные профили и металлический лист.

Как установить?

Может показаться, что установка защитного козырька для наружной сплит-системы кондиционера не отличается сложностью. Но это не совсем так. Поверхность козырьков, несмотря на минимальный вес, обладает свойством парусности, справиться с которым может только профессионал. При средних порывах ветра основа козырька может вырваться из рук дилетанта, из-за чего сам мастер может получить травму.

Для тех, кто проживает на 1-м этаже, потребуется запастись стремянкой и помощью друга, родственника или соседа. Две рабочие силы или четыре руки позволят не только правильно установить козырек. В таких условиях удастся поставить антивандальную защиту. Единственное, в чем будет заключаться сложность работы – это точность разметки для крепежей. Да и при вкручивании саморезов необходимо, чтобы конструкцию держал второй человек. Таким образом, удастся соблюсти ровность устанавливаемой защиты.

А теперь предлагается познакомиться с последовательностью действий установки защитных козырьков для сплит-систем.

  • Необходимо сделать разметку.
  • При помощи перфоратора делаются отверстия согласно подготовленной разметке. Места для креплений должны иметь глубину, соответствующую анкерным болтам. Для максимальной прочности рекомендуется использовать анкера диаметром 10 мм.
  • В подготовленные отверстия вставляются анкера. Далее защитная конструкция оснащается отверстиями на резьбу крепежных элементов. После чего затягиваются гайки.

Чтобы конструкция козырька держалась максимально прочно, необходимо использовать как минимум 6 точек крепления. В противном случае при возникновении сильных порывов ветра велика вероятность, что козырек окажется сорванным и улетит в неизвестном направлении.

Источник статьи: http://dekoriko.ru/kozyrek/osobennosti-dlya-kondicionerov/

Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение

При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.

Конструкция внешнего блока состоит из следующих компонентов:

  • вентилятора;
  • компрессора;
  • конденсатора;
  • четырехходового клапана;
  • фильтра;
  • платы управления;

Чтобы установить кондиционер своими руками нужно ознакомиться с его строением.

  • соединений штуцерного типа;
  • защитной крышки с быстросъемной конструкцией.

Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.

Существует две разновидности компрессоров:

  • спиральные;
  • поршневые.

Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.

Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор.

Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.

Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.

На заметку! Если монтаж климатического оборудования выполнен с нарушением технологии, в систему может проникнуть большое количество мусора. В этом случае фильтр не справится с загрязнением.

Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.

  Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы.

Некоторые рекомендации по установке кондиционера

Итак, если Вы после прочтения написанного выше материала так и не нашли ответ на вопрос в какой комнате установить кондиционер, попробуем рассмотреть несколько рекомендаций по выбору и установке кондиционера и закрепить вышеперечисленные данные.

Запрещается:

  • Нельзя оставлять кондиционер включенным на ночь. Вы можете легко простудиться и заболеть;
  • В случае если устройство монтировано на стене над кроватью, в случае необходимого ремонта придется передвигать кровать или специалист, занимающийся ремонтом оборудования, будет ходить по вашей кровати;
  • При ремонтных работах оборудования, вся пыль и грязь устройства будут сыпаться именно на Вашу кровать.

Если оборудование установлено правильно, то:

  • Воздушный поток устройства не будет дуть на кровать, а именно на Вас;
  • К нему будет открыт полный доступ;
  • Поток воздуха будет спокойно расходиться по помещению, и ему ничто не будет преграждать путь;
  • Между потолком и кондиционером должно быть определенное пространство.

Кондиционер далеко не безопасное для здоровья оборудование, поэтому охлаждать помещение нужно с некоторой осторожностью. Вызванное холодным потом воздуха заболевание со временем может стать хронической простудной болезнью

Особенности крепления козырька к многослойной стене

Если козырек над входом в дом нужно прикрепить к многослойной стене, то крепление делают в несущее основание. Не советуют закреплять козырек в облицовку из кирпича. Сильный ветер разболтает отверстия, и конструкция может частично взорваться.

Для крепления используют несколько вариантов:

  1. Для стропильной системы прорезают гнезда, в которые устанавливается площадка из керамических кирпичей или армированной железобетонной основы в толщину 70мм.-80мм. Для исключения гниения все торцы оборачиваются рубероидом. Также к стене с помощью металлической закладной или химического анкера закрепляется горизонтальная затяжка.
  2. Для монтажа козырька к кирпичной облицовке устанавливают газобетонную площадку в зазоре вентиляции.
  3. Внутри стенки делают вкладыш из армированного бетона: устанавливают внизу брусок и набивают сетку на газоблок. Полость закрывается составом из цемента и песка. Опорная доска закрепляется анкером сквозь облицовку кирпича и усиливает прокладку из бетона.

Монтаж таким способом позволяет перераспределить нагрузку. Вместо облицовки будет удерживать вес стена.

Вам были полезны наши советы?

данет

Этапы изготовления козырька

Чтобы козырек над крыльцом к дому был надежным и долго радовал глаз, конструкцию изготавливают по всем правилам строительной науки:

  1. Предварительно составляют подробный чертеж навеса над крыльцом с указанием размеров и составных частей.
  2. Подготавливают инструменты и материалы в соответствии с проектом.
  3. Раскраивают элементы для каркаса, срезы шлифуют.
  4. Обрабатывают конструкции от коррозии или гниения в зависимости от материала каркаса — металла или дерева.
  5. Базовые элементы заготавливают на земле или стенде, соединяя стыки сваркой или металлическим крепежом.

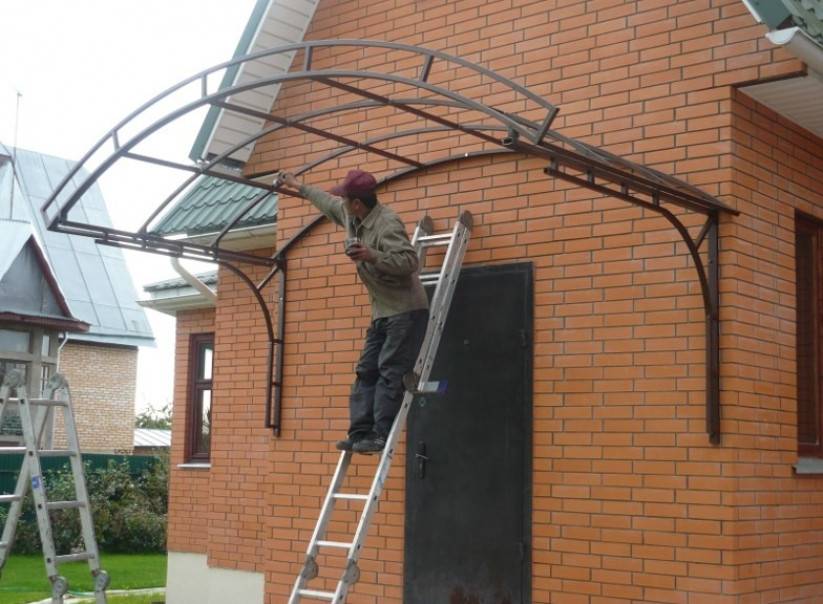

  6. Монтируют каркас над крыльцом.
  7. Укладывают кровельный материал, герметизируют стыки.
  8. Устанавливают водостоки.
  9. Производят финишную отделку.

Базовый чертеж козырька

Чертеж можно выполнить самостоятельно, выбрать в интернете или обратиться в архитектурную организацию. Конструкцию рассчитывают на восприятие собственного веса, снеговых и ветровых нагрузок для конкретного региона. Минимальная длина навеса должна превышать ширину дверного проема на 50-70 см. Уклон — не менее 20°. При выносе козырька от стены более 80 см устанавливают опору.

Советы по установке защитных козырьков

Кондиционирование воздуха в большом помещении требует высокой производительности устройства, поэтому для офисов и промышленных помещений выбираются габаритные агрегаты. Правильная эксплуатация кондиционера продлевает его жизнь, а запланированное обслуживание обходится совсем недорого.

Для длительной службы цельной конструкции, владельцу нового кондиционера необходимо уделить особое внимание материалам, из которых в последующем будет изготовленный козырек. Готовое навесное сооружение окрашивается в светлые тона при помощи водостойких красок. Избежать чрезмерного нагрева конструкции можно, если при установке кондиционера, его задняя стенка будет неплотно прилегать к стене (регуляция холодного потока)

Избежать чрезмерного нагрева конструкции можно, если при установке кондиционера, его задняя стенка будет неплотно прилегать к стене (регуляция холодного потока).

Кондиционер – это выгодное вложение денег для всех, кто не рассматривает комфортную жизнь или достойные условия работы, как роскошь. Летом, в особо жаркие дни, человеческий организм попросту не успевает охладиться, что приводить к обморокам, тепловым ударам и упадка всех жизненных сил. Климатические устройства, за последние годы стали доступными всем слоям населения. Они легко устанавливаются и без труда очищаются раз в несколько месяцев. При покупке кондиционера, владельцу стоит продумать не только место крепления устройства, но и позаботиться о его защите. Агрегат, находящийся в укромном месте, надежно прикрепленный к стене, прослужить долгие годы, охлаждая воздух в любое время года, при всякой погоде за окном.

Формы навесов и козырьков

Навесы выполняют в самых различных вариантах, здесь только вам решать, какой именно вариант навеса использовать. Прежде всего выбор зависит от внешнего вида здания и стилевого оформления. Рассмотрим основные варианты.

Купольный – преимуществом такого покрытия является его компактность: поверхность такого козырька занимает меньшую площадь, однако от этого функционал не ухудшается. Получается, что при меньшем расходе материалов, вы получаете качественный навес.

Плоский навес – одна из часто встречающихся конструкций, для возведения которой нужны всего пара досок.

Арочная и полуарочная формы – такие козырьки называют «маркизой», они очень экономичны, потому что на их обустройство расходуется совсем мало материалов. Такие модели отличаются естественным водоотведением, и, кроме того, выдерживают давление снежных масс.

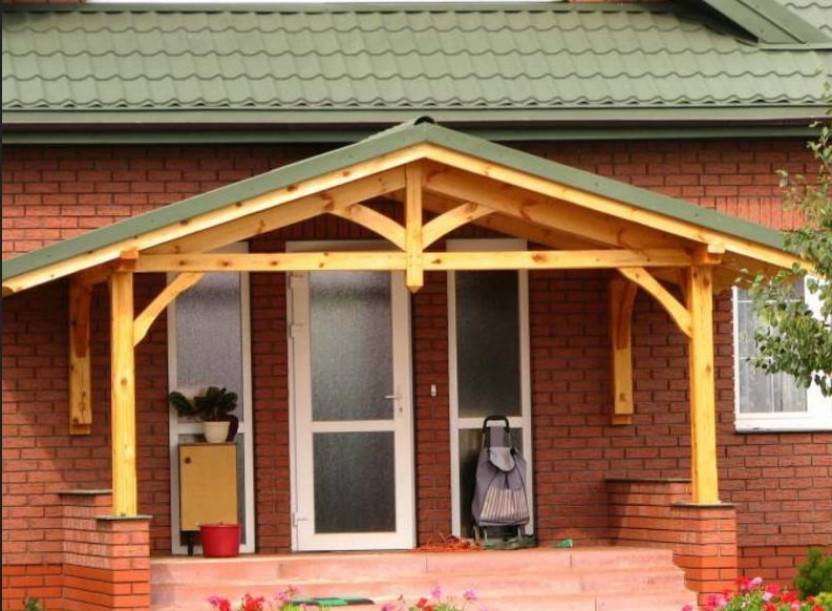

Двускатный навес – самая простая конструкция, которая при этом обеспечивает полноценный водосток.

Козырек над входом в подъезд: нормы регламентируют все параметры

Говорит о том, что необходим козырек входа, ГОСТ 23009-78, а также многие другие нормативные документы, в которых указываются также требования к этим изделиям. Среди них:

  • ГОСТ 23118 (здесь навес рассматривается, как металлоконструкция);
  • СНиП -89;
  • СНиП ;
  • СНиП 31-01;
  • СП и пр.

Из какого бы материала не изготавливался козырек над входом, нормы, изложенные в этих документах, требуют, чтобы он:

  • Использовался над каждым входом.
  • Закрывал от осадков всю площадку и ступени.
  • Играл роль неорганизованного водостока с крыш малоэтажных зданий.
  • Имел негорючие несущие элементы.
  • Отделывался полимерными материалами, которые разрешены органами Государственного сан. надзора.
  • Выдерживал снежный покров весом до 200 кг/кв.м и т.д.

Мы также учитываем важное правило, изготавливая любой козырек над входом в подъезд — нормы требуют, чтобы крыльцо жилого дома имело горизонтальную площадку, защищенную от дождя и снега, размером не меньше, чем 1,8х1,8м (СНиП -89). Исходя из этого, нами планируются и габариты навесов

А свод правил (СП) «Нагрузки и воздействия» (редакция -85) не ограничивает прогибы элементов навесных конструкций, если они не ухудшают их эстетики. Поэтому мы создаем, в соответствии с этими правилами, со всеми существующими ГОСТ и СНиП, козырьки над входом наклонные, имеющие провисающий или приподнятый нижний пояс.

Уход за наружным модулем

Наружному блоку кондиционера требуется регулярная чистка не менее двух раз в год. Оборудование, которое находится между 4 и 8 этажом, практически недосягаемо для мелкого мусора. Эти устройства можно очищать один раз в 2−3 года:

  1. 1. Удобнее всего для этой цели воспользоваться мощным пылесосом. Он сможет удалить грязь с трубок теплообменника и с внешних фильтров. Поскольку для ухода за кондиционером необходим доступ, то изготавливают не сплошную защитную решетку, а с дверкой спереди или сзади конструкции.
  2. 2. Для очищения изделия необходимо открыть дверцу защиты, а после вскрыть корпус блока. Если находится мелкий мусор, то его убирают щеткой, а крупный — пылесосом. Мягкой щеткой очищают решетку фильтра.
  3. 3. Во время расположения наружного блока на незначительной высоте чистку проводят с обычной стремянки. Если высота не дает возможности осуществить это своими руками, то нужно будет обращаться к специалистам.

Есть еще один вариант очистки, однако для этого потребуется компрессор или баллон со сжатым воздухом. Чистку производят таким образом: в корпус вставляется шланг, а после включается компрессор. Так, за пределами блока окажется пыль и мусор.

На то, что наружному блоку требуется очистка, указывает характерный стук. Это означает, что лопасти вентилятора вращаются с трудом из-за загрязнения. Также может произойти утечка конденсата из внешней части устройства. Чаще всего радиатор загрязняется тополиным пухом, это понижает эффективность охлаждения вплоть до поломки оборудования. Чистку в таком случае делают водяной струей, которая вымывает грязь со всех труднодоступных участков. Тут же после проведения процедуры устройство готово для работы.

Взвесив все основные достоинства и недостатки установки защитного козырька, владелец кондиционера обязан самостоятельно принять решение о необходимости его монтажа. Как показывает практика, во время установки кондиционера этим элементом не нужно пренебрегать.

Источники

  • https://foundmaster.ru/climatic/zashhitni-kozirok-dlya-konditsionera.html
  • https://oventilyacii.ru/ventilyaciya/kondicionirovanie/ustanovka-kozyrka-konditsionera.html
  • https://sovet-ingenera.com/vent/montazh/kozyrek-dlya-kondicionera.html
  • https://StrojDvor.ru/kondicionirovanie/ustanovka/ustanovka-navesa-nad-kondicionerom-neobxodimost-i-vozmozhnye-problemy/
  • https://kachestvolife.club/o-vozduhe/ustanovka-navesa-nad-kondicionerom-neobhodimost-i-vozmozhnye-problemy
  • https://Rozarii.ru/podelki-dlya-dachi/kozyrek-dlya-kondicionera.html

Польза надблочной пристройки

Всем известно, что состав современных кондиционеров включает 2 отдельных блока:

Но не многие из нас осведомлены, что основную часть стоимости аппарата занимает именно наружная часть, поскольку компрессор, расположенный в нем, является наиболее дорогим элементом всей системы

Поэтому немаловажно своевременно проявить заботу касательно безопасности данного блока, ведь с крыш домов очень часто падают образовавшиеся ледяные наросты и тем самым повреждают кондиционер

Даже при сохранности компрессора ремонт коммуникаций и повторная заправка хладагентом потребует от владельца больше, нежели монтаж самого оборудования

На вопрос, нужен ли козырек, положительный ответ могут подтвердить и другие причины важности установки такой пристройки. Так, технике могут навредить халатные соседи или сотрудники ЖКХ, а также случаи осыпания плитки дома, штукатурки или откосов. Козырек для кондиционера — это необходимые затраты, которые оградят полезную технику от возможных опасностей

Заслуженное название «защитный» он получил благодаря тому, что монтируется он под определенным углом к стене здания, тем самым минимизирует риски повреждения объекта. Такой навес представляет собой недорогое, но стоящее решение, которое поможет уберечь хозяина от денежных потерь на ремонты и новые покупки

Козырек для кондиционера — это необходимые затраты, которые оградят полезную технику от возможных опасностей. Заслуженное название «защитный» он получил благодаря тому, что монтируется он под определенным углом к стене здания, тем самым минимизирует риски повреждения объекта. Такой навес представляет собой недорогое, но стоящее решение, которое поможет уберечь хозяина от денежных потерь на ремонты и новые покупки.

Что нужно знать для проектирования?

Козырек для кондиционера — легкое приспособление из металла, собираемое посредством сварки стального листа и специальных углов. Для пристройки уголки выполняют опорную роль, а защитный лист из стали толщиной в 2 мм наваривают сверху под незначительным наклоном. Монтируют уголки к стене дома за счет анкеров.

Представленная схема показывает, что сделать такое устройство своими руками несложно и это не займет много времени. Для начала следует определиться с нужными размерами козырька над кондиционером, основываясь на индивидуальных параметрах его внешнего блока. Наиболее универсальным для всех зданий считается козырек для кондиционера с размерами 1000 на 550 мм. Опору в данном случае ставят на 250 мм высоте под 70-градусным наклоном. Специалисты чаще всего используют под козырек над кондиционерами оцинкованную сталь.

Самостоятельная установка конструкции

Если же вы решились делать монтаж изготовленной конструкции своими руками, вам полезно будет ознакомиться с нижеприведенными рекомендациями:

  1. Правильная разметка стены. Изначально вам необходимо сделать четкую разметку стены, где будет происходить монтаж.
  2. Разметка всех технологических отверстий для крепежа козырька над кондиционером.
  3. Проделать по разметке отверстия перфоратором. При этом необходимо учитывать, что отверстия должны быть довольно глубокими.
  4. Произвести крепеж дюбелями/анкерами навеса для кондиционера своими руками.

Более подробней о монтаже кондиционера и козырька для него вы сможете узнать просмотрев это видео:

Полезные советы по изготовлению и монтажу

Для того чтобы описанный защитный козырек прослужил вам максимально долго, во время его изготовления и установки следует придерживаться следующих советов:

  1. Надежность конструкции обеспечит использование составляющих высокого качества
  2. При окрашивании листового элемента использовать только светлые тона
  3. При установке кондиционера своими силами необходимо оставлять зазор не менее 10 см, чтобы обеспечить достаточный теплообмен.

Изготовив козырек и сделав его правильный монтаж, вы обеспечите защиту кондиционера от замерзшего льда и сосулек, атмосферных осадков и падения старой штукатурки и плитки в старых зданиях.

Итог

Как можно было заметить, крыша над крыльцом дома имеет некие сложности и особенности. С помощью нее можно сделать дом не только более оригинальным и интересным внешне, но и защитить себя и гостей дома от капризов погоды. Проще всего продумывать крышу над входом еще на этапе строительства дома.

Если же дом уже был готов, то придется потрудиться, чтобы дополнить его экстерьер стильной конструкцией. Некоторые особо внушительные крыши требуют использование колон, а значит и укладку фундамента. Благодаря такой крыше можно не переживать за сохранность двери и фасада дома. Также следует отметить, что срок эксплуатации бетонного основания будет более продолжительным.
