Канализационные трубы ПВХ и ПНД для наружной канализации: виды, характеристики, достоинства и недостатки

Преимущества труб ПВХ для канализации

Поливинилхлоридные изделия для монтажа канализационных систем стали востребованными по причине наличия у них многочисленных достоинств, среди которых:

  • повышенная прочность;
  • продолжительный эксплуатационный срок;
  • небольшой вес канализационной трубы ПВХ, что облегчает доставку изделий, их погрузку и монтаж;
  • простота подсоединения, поскольку не требуется применение специального оборудования;
  • отличная пропускная способность;
  • устойчивость к влиянию агрессивных сред, температурным перепадам и ультрафиолету;
  • они гораздо реже засоряются, чем трубы из чугуна или стали, благодаря гладкой структуре внутренней поверхности изделий.

Следует отметить, что вышеперечисленные положительные характеристики имеют отношение исключительно к качественным поливинилхлоридным трубам. Для них, как и для других отечественных товаров, существует ГОСТ. Приобретая трубы ПВХ для канализации, необходимо удостовериться в наличии сертификата качества на данную продукцию.

Кроме этого, в изделиях из поливинилхлорида содержатся атомы хлора, которые способствуют самозатуханию в случае возгорания материала, что помогает ликвидировать пожар.


В настоящее время современная промышленность выпускает большой ассортимент ПВХ труб для канализационных систем.Согласно техническим характеристикам, их принято делить на следующие группы:

  • трубы, применяемые при обустройстве канализационных внутридомовых систем;
  • трубы ПВХ для внешней канализации;
  • изделия для напорных канализационных конструкций.

Поливинилхлоридные трубы для канализации обычно изготавливают из непластифицированных полимеров, окрашивают в светло-серый цвет, в результате чего они обладают устойчивостью к агрессивным воздействиям извне.

Внутренняя канализация

Вывод внутренней канализации

Внутренняя канализация проходит в самом доме и соединяется с внешней под или через фундамент. Для внутреннего трубопровода не столь важна жёсткость, нагрузки на него меньше в разы. Но остаются остальные общие требования:

  • долговечность,
  • легкая замена,
  • звукоизоляция,
  • лёгкость в монтаже,
  • нетоксичность,
  • гладкость внутренней поверхности.

Долговечность. Никто не хочет менять трубопровод каждые два−три года. Тем более, когда есть материалы со сроком работы 50 и более лет.

Лёгкая замена. Чтобы заменить старые канализации, проводят капитальный ремонт. Лучше, если в случае поломки трубопровод будет легко поменять.

Звукоизоляция. Трубы для внутренней канализации должны изолировать звуки движения сточных масс от жителей дома.

Лёгкость в монтаже. Некоторые пластиковые трубы легко установит и непрофессионал. Чем легче монтаж, тем быстрее проходит строительство канализации.

Нетоксичность. Трубы должны быть нетоксичными и не выделять токсичные вещества при контакте со сточными массами.

Гладкая внутренняя поверхность. Канализация будет заиливаться и засоряться, если внутренние стенки труб шероховатые.

Кроме того, внутренний и внешний водопроводы должны легко соединяться друг с другом. Если они соединяются плохо, стык между ними будет засоряться или протекать

Это особенно важно при частичной замене трубопровода

Идём дальше. Рассмотрим, какие трубы наиболее подходят для канализационных систем:

  • ПВХ-трубы,
  • ПЭ-трубы,
  • ПП-трубы,
  • асбестоцементные,
  • бетонные,
  • чугунные,
  • керамические.

Трубы ПВХ для наружной канализационной сети

Канализационные трубы ПВХ производят из поливинилхлорида — доступного и популярного пластика, который широко используется для производства многих пластиковых изделий.

Изделия могут быть однослойные (монолитные) и трехслойные, у которых промежуточный слой выполняется из пористого НПВХ, а два остальных из первичного НПВХ. В прокладке наружных канализационных веток популярностью пользуются гофрированные ПВХ трубы, хорошо сопротивляющиеся давлению грунтов.


ПВХ трубы, предназначенные для наружной канализации, окрашены всегда в оранжевый цвет — при проведении ремонта канализационной сети или земляных работах это позволяет легче обнаружить их под землей

Применяют ПВХ-трубы преимущественно для строительства и ремонта безнапорной канализации с давлением в системе не больше 0,16 МПа, для отвода ливневых стоков. Используют их для для отведения агрессивных сточных вод, жидких и газообразных сред с химической стойкостью в диапазоне 2—12 pH, температурой от 0 до +60 °С.

При монтаже наружной канализации ПВХ трубы опускают на глубину ниже промерзания грунта или применяют теплоизоляционные материалы для защиты от промерзания.

Окрыто проложенные участки системы защищают от солнечного света. Длительное воздействие ультрафиолета на трубы из поливинилхлорида приводит к фотодеструкции — потере эластичности, прочности.

По классу кольцевой жесткости изделия маркируют как:

  • SN2 – 2 кН/м2 — глубина укладки таких труб под землей до 1 м;
  • SN4 – 4 кН/м2 — глубина укладки до 6 м;
  • SN8 – 8 кН/м2 — глубина укладки до 8 м.

По толщине стенок различают легкий, средний, тяжелый тип труб с показателями от 2,2 до 12.3 мм. Для наружной канализации используют ПВХ трубы с толщиной стенок от 2,7 мм, их диаметр варьируется от 110 до 630 мм.

Стандартные размеры канализационных труб представляют собой отрезки длиной 0.5 м, 1 м, 2 м, 3 м, 6 м, иногда до 12 м — размеры указываются производителем без раструба.


ПВХ-трубы, для соединения отдельных элементов, имеют на одном из своих концов раструб с резиновым уплотнителем. Это обеспечивает быстрый и легкий монтаж, герметичность стыка

Самые популярные типоразмеры труб из поливинилхлорида — изделия с диаметром 110—200 мм и классом жесткости SN2. По соотношению цены и технических показателей они являются идеальным вариантом для строительства автономной канализации на загородном участке.

Производство

Канализационные трубы из полиэтилена производятся методом выдавливания разогретой полимерной массы через отверстие экструдера необходимого профиля и последующей калибровки для точности форм и размеров. Полиэтиленовое сырьё при этом может использоваться разных видов:

  • Полиэтилен низкой (ПВД) или средней (ЛПНП) плотности;
  • Полиэтилен высокой плотности (ПНД);

  • Полиэтилен сверхвысокой плотности, сверхмолекулярный или «сшитый».

Вид применяемого полимера определяет конечные физические и химические свойства трубы: чем выше плотность материала, тем прочнее и устойчивее к различным «разрушителям» получаются изделия.

Готовые трубы могут подвергаться дополнительной обработке: нарезке на отрезки конкретной длины и оснащение специальными резиновыми уплотнителями.

Классификация

Для канализации выпускается несколько видов полиэтиленовых труб:

  • Гладкие однослойные,
  • Гофрированные,
  • Профилированные
  • Двустенные.

Они выпускаются разного диаметра и толщины. Наиболее востребованный диаметр полиэтиленовой трубы для канализации – 110 мм: такая труба может пропустить стоки всех видов. Кроме этого, трубы ПЭ не покрываются известковым налетом и ржавчиной, поэтому их внутренний диаметр остается практически одинаковым на протяжении всего периода эксплуатации.

Что такое Труба ПНД- её характеристики, использование и фото. Советы: узнай

Трубы ПНД широко используются при ремонте и прокладке инженерных коммуникаций. Это идеальный вариант и для небольших частных домов, и для просторных коттеджей. Небольшая стоимость, простой монтаж, длительный срок эксплуатации и вариативность использования часто заставляют выбирать трубы именно из этого материала.

Материал для производства.

Иногда ПНД трубы называют полиэтиленовыми. Они протестированы на влияние воды с высокой температурой, разнообразных химических соединений и растворителей.

Насколько они подходят для этой функции, можно увидеть в сертификате, там эта информация прописывается.

Трубы ПНД делают из полиэтилена. Используют метод, суть которого заключается в непрерывном выдавливании расплавленной массы. Изначально сырье может поступать в специальное отделение в виде порошка или гранул.

Есть два основных вида работ по производству полиэтилена.

Высокое давление.При таком технологическом процессе на выходе получается материал с низкой плотностью. Он пластичный и мягкий, для труб не может быть использован. А вот для упаковки подойдет хорошо.

Низкое давление (20 атмосфер и 150 градусов тепла)На выходе полиэтилен уже обладает большой плотностью и прочностью. Из него трубы и производят.

Пнд труба характеристики

Преимущества в использовании.

  • Пнд трубы можно использовать до 50 лет. Они не подвергаются воздействию химических элементов, не окисляются и не ржавеют.
  • При прокладке трубы водопровода не нужно использовать дополнительные приспособления для защиты и изоляции.
  • Стенки полипропеленовых труб обладают гладкой поверхностью, благодаря этому не скапливается осадок и ил. Из-за низкой тепло проводимости, на внешней стороне практически не бывает конденсата.
  • Разрыв из-за низких температур практически исключен. Трубы обладают способностью увеличиваться без разрывов в диаметре и возвращаться в изначальное состояние.
  • Экономия на перевозке, т. к. кубометр такого изделия весит меньше тонны. Это в 6 раз ниже аналогов из других материалов.
  • Технически простая сварка. Соединения труб пнд не деформируются с течением времени.
  • Экологически безопасный материал. Даже при высоких требованиях, полиэтиленовые трубы широко используются в Европе.

Недостатки в применении.

  • Технология установки требует иногда нетипичного подхода.
  • Есть ограничения в использовании по температуре. Иногда для горячей воды нет возможности применения.
  • На длительность использования влияет подвижность грунта на объекте и УФ-воздействие. Эти критерии могут снизить эксплуатационный период.

Виды стоимость труб

Первые используются для водопровода и газовых коммуникаций. Вторые для ливневой и фекальной системы.

Разграничение видов по назначению следующее:

  1. ПНД ПЭ 80 применяется для перемещения горючих газов,
  2. с маркировкой 100 используются в системах водопровода и канализации. Помимо этого применяются в газификации,
  3. с обозначением PROSAFE могут прокладываться как с траншеями, так и без них. Применяются для обеспечения домов и горячей водой, и газом. Заявленный срок их службы составляет 100 лет.

Их стоимость зависит от технических характеристик:

  1. внутренний и наружный диаметр, соответственно и толщина стенок,
  2. вид труб. Стоимость изделий с маркировкой 80, ниже, чем с индексом 100, при прочих равных условиях.

В монтаже применяются фитинги. Трубы между собой могут совмещаться двумя видами пайки – в раструб и встык.

Фитинги бывают компрессионные и электросварные. В первом случае специальное резиновое кольцо прижимается гайкой. Монтаж напоминает технологию соединения металлопластиковых труб.

При использовании гаечного или пружинного ключа, надо быть внимательным, чтобы не нарушить целостность конструкции.

Электросварные фитинги более дорогие.

В их конструкции есть специальный нагревательный элемент . По коду на них можно определить необходимое напряжение и время пайки.

Из-за разрушительного воздействия солнечных лучей, пластиковые трубы рекомендуется укладывать таким образом, чтобы площадь попадания по УФ-лучей была минимальной.

Если система монтируется под землю, то прокладка труб пнд должна проходить в виде змейки.

Это связано с разницей температур зимой и летом, а также с большим коэффициентом теплового расширения.

Длительный срок использования при небольших ценах является огромным преимуществом. Благодаря этому они настолько широко используются.

Что такое Труба ПНД- её характеристики, использование и фото Труба ПНД и её характеристики. Плюсы и минусы труб для водопровода или канализации частного дома. Соединения и фитинги, прокладка своими руками и цены. Узнай=&gt,

Из каких материалов изготавливаются трубы для наружной канализации?

Зная, какого вида стоки отводятся, и в каких условиях будет прокладываться система водоотведения, можно провести сравнительный анализ выпускаемых промышленностью труб и выбрать нужный вариант.

Чугунные трубы. Это самые прочные и долговечные на сегодня изделия. Могут простоять сто и больше лет. Выдерживают воздействие всех известных неблагоприятных факторов, которые только могут возникнуть при транспортировке стоков. Учитывая, что они очень тяжелые, укладывать трубы сложно, герметизировать стыки также нелегко. Внутренняя поверхность шероховатая, постепенно в трубах начнут накапливаться отложения и появятся засоры. Слабое место —  это цена, чугун один из самых дорогих материалов. Область применения — городские канализационные коллекторы.

Стальные трубы. Прочные, не боятся высоких температур, агрессивных сред. Недостатки: вес, подверженность коррозии, трудность монтажа. Находят применение при сооружении водоотведения на промышленных предприятиях и пр.

Поливинилхлоридные трубы. Начали использоваться не так давно, но завоевали огромную популярность из-за множества достоинств.  Выдерживают нагрев до 70 градусов, контакт с агрессивными средами, имеют гладкую внутреннюю поверхность, что очень хорошо для сохранения расчетной пропускной способности долгие годы, просто и легко монтируются, недорогие. Основная область применения — индивидуальное жилое строительство.

Недостатки труб из ПВХ: при температрух стоков выше 70 градусов могут деформироваться, при отрицательных температрух становятся хрупкими, при горении выделяют очень опасный газ фосген.

Гофрированные ПВХ трубы. Прочные, удобные в монтаже, недорогие, срок эксплуатации — более 50-ти лет, внутренняя поверхность гладкая, обеспечивающая хорошую проходимость стоков. Выпускаются диаметром 110-2500 мм. Наиболее предпочтительный вариант для устройства наружной системы водоотведения. Материал труб полиэтилен, стойкий к воздействию химической среды и удару. Основное достоинство — большая реберная жесткость, несущая способность максимальная. Выдерживает давление грунта на глубине до 20 м. Хороший диэлектрик, не нуждается в заземлении.

Трубы из керамики. Прочные, долговечные, устойчивы к химически агрессивной среде, не горючи. Главные минусы: трудность ведения монтажных работ, хрупкость, нестойкость к механическим нагрузкам. Керамика активно вытесняется более удобными и надежными материалами.

Асбоцементные трубы. В прошлом веке применялись очень успешно, несмотря на такие недостатки, как хрупкость, недолговечность, неудобство в монтаже, за неимением лучшего. Сегодня отходят на второй план.

Выбирая трубы для устройства наружной канализации, внимательно сравните характеристики разных видов труб и параметры условий, в которых система канализации будет эксплуатироваться. Те трубы, которые идеально подойдут для выполнения требуемой задачи, и будут наилучшими.

Преимущества и недостатки

К основным достоинствам подобной продукции относят следующее:

  1. Высокий уровень прочности. Изделия, выполненные из поливинилхлорида, представлены в нескольких исполнениях. Их отличительной особенностью является коэффициент, определяющий запас данного параметра. К примеру, один вид труб выдерживает нагрузку в 10 МПа (показатель – 2,5), а второй тип изделий – 12,5 МПа (при значении коэффициента, равном 2).
  2. Небольшой вес. Данный параметр упрощает проведение монтажных работ. Обусловлено это отсутствием необходимости привлечения специальной техники, предназначенной для прокладки сетей. Подобным преимуществом обладают все трубы из пластика.
  3. Гладкая внутренняя поверхность. Стоки без труда могут продвигаться по системе, при этом стенки в меньшей степени подвержены образованию налета.
  4. Высокая устойчивость к агрессивным веществам. Помимо этого, трубы для наружной канализации из ПВХ не подвергаются воздействию коррозии и стойки к перепадам температур.
  5. Простота соединения отдельно взятых участков трубопровода, что объясняется особенностями конструкции: один из концов изделия имеет расширение – раструб. Это позволяет два элемента соединить вместе, вставляя один в другой. Для герметичности используется уплотненное кольцо, выполненное из резины.
  6. Устойчивость к влиянию ультрафиолета.
  7. Длительный срок службы, который также может быть дополнительно продлен при условии, что температурный режим слива канализации не будет превышать 45 градусов.
  8. Низкая горючесть.
  9. Устойчивость к внутренним повреждениям. Особенно это актуально при наличии в стоках загрязнений твердого характера.
  10. Доступная стоимость. Для многих этот фактор является решающим.

Трубы ПВХ для наружной канализации не требуют специального оборудования. Чтобы произвести нарезку изделий, достаточно использовать ножовку по металлу.

Среди минусов пластиковой продукции можно отметить ограничение рабочей температуры (не более 60 градусов), а также значительное температурное удлинение.

Отсюда можно заключить, что наружная труба из поливинилхлорида не подходит для монтажа системы горячего водоснабжения.

Как соеденить серую трубу с черной

Прочитав или хотя бы бегло просмотрев этот пост, вы узнаете как соединять пластиковые фановые (канализационные) трубы. В нашем конкретном случае — черную и серую:


Казалось бы, сделать это очень просто, но на деле возникают нюансы.

Дело тут в том, что современная серая труба немного большего диаметра, чем старая черная.

Ладно если вам надо впихнуть… если вам надо вставить черную трубу в серую — вопросов не возникает.

А вот если вы попытаетесь сделать это наоборот, то, увы, такой аэроплан не полетит. Как поступить?

Берем серую трубу и болгарку/отрезную машинку:

Болгарка в нашем случае нужна маленькая, ибо большой — неудобно

Обратите внимание, на болгарке одет специальный шлифовочный диск. Их есть много всяких разных, но я использую такой

Хочу пояснить несколько важных моментов при работе с болгаркой: используйте респиратор, наушники, защитные очки, перчатки и не используйте отрезной диск (отрезной и шлифовальный — разные вещи). Поверьте, если диск «взорвется», то мимо ваших рук он вряд ли пролетит. Перчатки должны быть хорошими. Тонкое одноразовое говно не рекомендую. И не нужно смеяться над такой экипировкой. К сожалению, автор не единожды был свидетелем, когда пренебрежение техникой безопасности приводило к плачевным последствиям. Так что после случая с металлической стружкой торчащей из глазного яблока горе-слесаря, которую пришлось доставать магнитом, предпочитаю экипироваться по-максимуму. Будьте очень внимательны с болгаркой.

Общие рекомендации по подбору труб ПВХ для канализации

  • Нарисуйте эскиз будущей канализационной системы. На нем укажите длину и диаметр труб, места подключения сантехники, углы наклона и т. л.
  • По рисунку определитесь с количеством и номенклатурой водопроводной арматуры.
  • Нанесите схему на стены и пол, еще раз проверьте ее значения. Если все в норме, то можно штробить канавки под трубы. Размеры канавок должны отвечать диаметру канализации.

Составление схемы канализации и предварительная раскладка труб помогут избежать ошибок при монтаже

Диаметр выходящей из квартиры пластиковой трубы должен равняться размерам магистральной, это минимизирует вероятность засорения. Для пятиэтажных домов достаточно ставить трубы Ø 110 мм, с возрастанием этажности магистральные трубы увеличиваются до диаметра 200 мм. Если подземные коммуникации соединяют несколько домов, диаметр труб может увеличиваться до 300 м и более. Надземные соединения делаются раструбными, подземные чаще всего фланцевые.

Перечень используемых фитингов

Для монтажа труб различного диаметра надо подготовить набор фитингов. Количество и точный перечень определяется самостоятельно.

Таблица 2. Перечень элементов для монтажа труб.

Наименование элементаКраткое описание
Тройник 110×110 ммСамый большой размер фитинга, используется для подключения к вертикальному стояку и унитазу.
Редукция 110×50 ммСпециальный элемент для подключения к трубам диаметром 110 мм труб 50 мм.
ОтводыКолена для изменения направления трубопроводов, диметры различные под все размеры канализационных труб. Могут быть под углом 90° или 45°.
ТройникиСоединяют несколько труб в одну систему, могут иметь все размеры одинаковые или различные.
РевизияМонтируется в местах, в которых существуют повышенные риски скапливания грязи или засоров, имеет специальные съемные крышки.
ЗаглушкиУстанавливаются на торцах, подбираются под диаметры трубопроводов.

Цены на различные виды фитингов для канализационных труб

Фитинги для канализационных труб

Способы соединения канализационных труб

Способ соединения зависит от особенностей эксплуатации и назначения канализационной системы. Оказывают влияние и диаметры.

Таблица 3. Способы соединения труб.

Метод соединенияКраткое описание особенностей технологии
РаструбСамое распространенное соединение, в канализационных системах считается оптимальным. Раструб может быть цельнолитым вместе с трубой или изготавливаться отдельно.
ФланецДовольно сложное по сравнению с другими типами соединение, может выдерживать значительные нагрузки. Применяется только с толстостенными трубами для систем специального назначения.
Муфта, поворот, треугольникСоединяют как прямые участки трубопроводов, так и поворотные. Технические особенности почти не отличаются от раструбных, но по устройству несколько проще.

В связи с тем, что канализация не работает при больших давлениях, по большей части во время монтажа используется раструб.

Трубы ПВХ имеют два вида, каждый со своими техническими параметрами.

  • Трубы из непластифицированного ПВХ. Это более дешевые виды, применяются во время монтажа канализации, работающей без внутреннего давления (безнапорной). Толщина стенок не более 2 мм, диаметры до 110 мм.
  • Трубы из пластифицированного ПВХ. Более прочные и дорогие изделия, выдерживают значительные значения внутреннего давления. Толщина стенок может достигать 6 мм, максимальное давление до 2 МПа. Чаще всего используются для прокладки наружных систем или в больших многоуровневых помещениях различного назначения.

Технические характеристики труб зависят от вида пластика, из которого эти трубы изготовлены

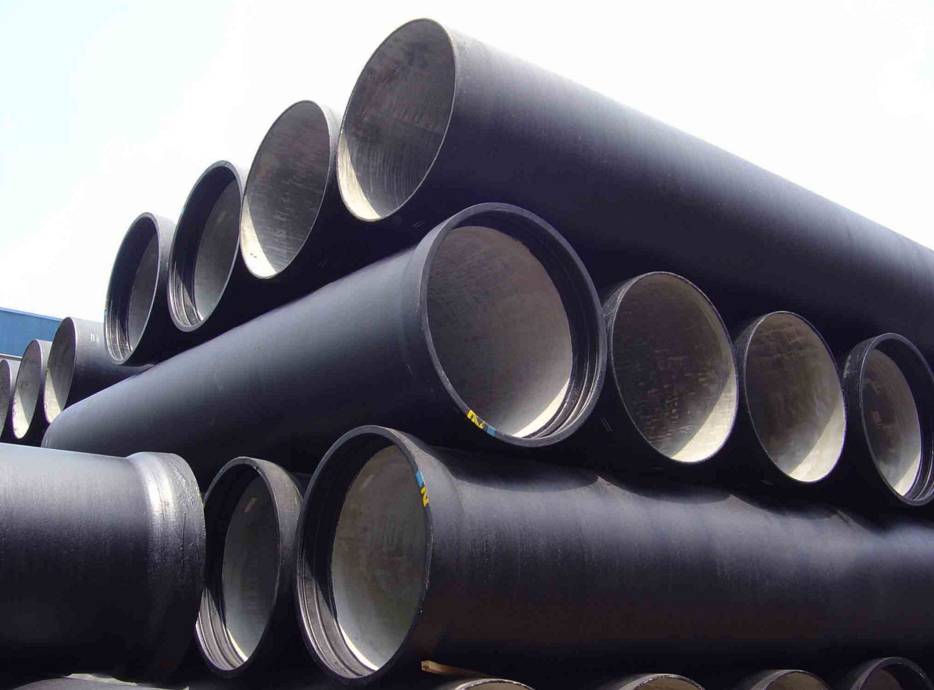

Чугунные трубы

Чугунные трубы делятся на материалы из серого чугуна и ковкого чугуна. Серый чугун плохо сопротивляется динамическим нагрузкам: например, проезд машин над линией канализации. Ковкий чугун отлично выдерживает любые нагрузки и в отличие от других чёрных металлов не ржавеет.

Достоинства:

  • высокая прочность,
  • долговечность,
  • устойчивость к низким и высоким температурам,
  • простой монтаж,
  • сопротивляемость коррозии.

Недостатки:

  • большой вес,
  • шероховатость внутренних поверхностей,
  • неустойчивость к солям и солевым растворам,
  • высокая стоимость.

Чтобы привезти и установить чугунные трубы понадобится специальная техника. Затраты на сам материал складываются с затратами на постройку канализационной системы. При этом после установки канализация не гарантирует долгий срок безупречной работы из-за возможности заиливания.

Пошаговая инструкция по соединению металлических и пластиковых труб

Такие ситуации очень часто встречаются во время выполнения капитального ремонта канализационной системы в многоквартирных домах старой постройки. Дело в том, что современные государственные стандарты не соответствуют устаревшим, поэтому невозможно подобрать необходимый диаметр пластиковых труб для подключения к старой канализации. Кроме того, ранее в этих целях использовались только чугунные трубы, за время эксплуатации поверхность сильно окислилась, что очень усложняет создание герметичного соединения.

Старые чугунные трубы отслужили свое и требуют замены

Для монтажа внутренней канализации сегодня применяются пластиковые трубы диаметром 100 мм и 50 мм. Первые подключаются к унитазам и вертикальным стоякам, вторые к ванным, душевым, умывальникам и различной бытовой технике, использующей воду. Чугунные канализационные трубы старого образца имеют диаметр 123 мм и 73 мм, кроме того, внутренние и внешние поверхности сильно износились, физические дефекты требуют очень внимательного ремонта. Как профессионалы советуют соединять чугунные и пластиковые трубы различных диаметров?

Шаг 1. Подготовьте специальные материалы и инструменты. Для соединения требуется пластиковая манжета, надежный герметик, любая смазка, молоток, отвертка или небольшое зубило, монтировка.

Нужно заранее подготовить все необходимое для работы

Шаг 2. Расчеканьте соединение. Молодые сантехники не знают, что это такое. Ранее трубы не соединялись резиновыми сальниками, а чеканились. В раструб вставлялась пропитанная битумом веревка и сильно забивалась. Таким методом достигалась герметичность. Чтобы во время эксплуатации она не нарушалась, свободное пространство заделывалось цементно-песчаным раствором или комовой серой

Цементный раствор надо очень осторожно сбивать молотком, а сера выжигается газовой переносной горелкой

Для выжигания серы используется обычная газовая горелка

Пламя горелки должно равномерно прогревать чугунную трубу по периметру, не допускайте большой разницы температур – раструб может треснуть, работы намного усложнятся. Будьте готовыми, что для расчеканки потребуется много времени, не спешите, не повредите канализацию. Новые пластиковые трубы рекомендуется фиксировать к несущим поверхностям с шагом не более десяти диаметров. Для этого используются специальные кронштейны, а тип фиксации зависит от места расположения трубопровода.

Шаг 3. Расшевелите чугунный тройник. Вставьте в отверстие рычаг (можно деревянную рейку или кусок металлической трубы) и приподнимайте немного вверх. За счет таких движений ослабнет фиксация шнура герметизации и его можно будет легко достать.

Ослабить фиксацию чугунного тройника поможет рычаг, вставленный в отверстие

Шаг 4. Тщательно очистите металлический раструб от грязи ржавчины и различных затвердевших отложений. Пользуйтесь подручными предметами: металлической щеткой, ножом, напильником и т. д. Постоянно проверяйте качество очистки, для этого проводите по окружности пальцем, это самый надежный и точный способ контроля состояния раструба.

Раструб нужно тщательно вычистить

Шаг 5. Протрите внутренние поверхности насухо, если есть возможность, то дополнительно просушите их феном. Помните, что не все герметики могут приклеиваться к влажным поверхностям, внимательно читайте инструкцию перед использованием материалов.

Внутреннюю поверхность раструба следует вытереть насухо

Шаг 6. Нанесите на поверхность раструба чугунной трубы герметик. Также отделайте и внешнюю поверхность манжеты. Внутри манжета должна быть чистой без герметика.

Следующий этап – нанесение герметика

Шаг 7. Вставьте элемент в раструб и выровняйте его положение

Можно немного постукивать молотком, но очень осторожно. Сильные ударные нагрузки могут повредить элемент, придется манжету менять

Манжету нужно плотно вставить в трубу

Шаг 8. Нанесите по периметру смазку и вставьте пластиковый тройник или трубу необходимого диаметра.

В манжету вставляется пластиковый переходник, затем подсоединяется труба ПВХ

Выступивший по периметру соединения герметик аккуратно вытирают сухой тряпкой.

Таким образом рекомендуется соединять старые чугунные и новые пластиковые трубы. Если возникают проблемы с соединением пластиковых труб в манжетах, то могут быть две причины. Первая – поверхность раструба имеет значительные выступы. Они сжимают манжету, одновременно уменьшается диаметр сальников. Вторая – мало смазки. Сухая резина имеет большой коэффициент трения, что существенно усложняет процесс соединения. Если в точности выполнять советы профессионалов, то металлические и пластиковые трубы будут герметичными весь период эксплуатации.

Полимерные изделия для канализации

Изделия из полимерных материалов последние пару десятков лет вытесняют традиционные конструкции. Причиной этому служит удачное сочетание высоких эксплуатационных характеристик с доступной стоимостью продукции. Главное достоинство всех типов полимерных изделий – высокая пропускная способность. Она достигается за счет внутренней гладкой поверхности стенок.

Полиэтиленовые

Полиэтиленовые трубы славятся пластичностью, благодаря чему они устойчивы к изгибам. Гибкие элементы не повреждаются даже в том случае, когда коэффициент деформации превышает указанные производителем 3%.

Полиэтиленовые трубы отлично подходят для обустройства стояков и прокладки наружной канализационной сети

ПНД изделия производятся из полиэтилена низкого давления. Среди основных достоинств продукции стоит выделить:

  • низкий коэффициент теплопроводности;
  • стойкость к гидравлическим ударам;
  • способность противостоять воздействию агрессивных сред;
  • возможность эксплуатации при температурах до -70°С.

Единственный недостаток изделий из полиэтилена – недостаточная термостойкость и высокий коэффициент линейного расширения под действием высокой температуры. ПНД изделия характеризуются низкой механической прочностью. Кроме того, под действием ультрафиолета они утрачивают свои свойства.

Отдельно стоит выделить гофрированные трубы. Благодаря слою гофры на наружной оболочке они отличаются высокой устойчивостью к сжатию под действием нагрузок.

Гофрированные трубы применяют при обустройстве наружных сетей, к прочности которых предъявляют повышенные требования

Внутренние стенки таких изделий имеют гладкую поверхность, благодаря чему осуществляется беспрепятственный сток воды. Выполненная из толстого полиэтилена наружная стенка имеет гофрированную структуру, за счет чего обеспечивает высокую прочность изделию.

Полипропиленовые

Главное достоинство полипропиленовых изделий – высокая степень термоустойчивости. ПП конструкции славятся высокой диффузионной стойкостью по отношению к влаге и способностью противостоять агрессивному воздействию кислот и щелочей. Высококачественная продукция способна прослужить свыше 100 лет.

Полипропиленовые конструкции можно использовать для спуска стоков,температура которых достигает +45° С

Полипропиленовые трубы отлично подходят для оформления внутренней линииканализации. Ввиду повышенной мягкости стенок, которые просто могут деформироваться под действием нагрузки, создаваемой снаружи, ПП-конструкции не рекомендуется применять для наружных сетей.

Поливинилхлоридные

Изделия из поливинилхлорида характеризуются устойчивостью к низким температурам. При этом максимальный температурный показатель ограничен +60° С. Длительное воздействие высокой температуры способно разрушить конструкцию, выполненную из низкокачественного полимера.

Поливинилхлоридные элементы используют для прокладки наружных самотечных канализационных сетей

ПВХ трубы славятся прочностью и стойкостью в ультрафиолету. Но они не способны противостоять воздействию агрессивных сред, а в процессе горения выделяют ядовитый газ фосген.

В зависимости от класса кольцевой прочности выделяют 3 типа продукции:

  • SN2 – легкие. Предназначены для укладки в траншеи глубиной до 1 метра, которые не пересекают дороги.
  • SN4 – средние. Используют для монтажа под шестиметровый слой почвы в траншеи, расположенные под небольшими дорогами.
  • SN8 – тяжелые. Закладывают в рвы глубиной свыше 8 метров под автомагистралями.

Ассортимент безнапорных ПВХ конструкций представлен в диапазоне диаметров от 110 до 630 мм. Длина отрезков варьируется в пределах от полуметра до 6 метров. Цвет изделий зависит от предназначения последних: для внутренней проводки – серого, для наружной прокладки – оранжевого.

Что такое муфта и для чего она используется?

По большей части конструкция муфты напоминает обычную трубу, только гораздо меньшего размера. По бокам у нее находятся раструбы, которые облегчают установку. Иногда в конструкции присутствуют ребра жесткости, небольшие утолщения по всей протяженности. Они увеличивают стойкость к различным пагубным явлениям.

Способы применения муфты довольно разнообразны.

Основное ее предназначение – это соединение труб из твердых материалов. В конструкции труб, нуждающихся в муфтах при установке, обычно не предусмотрены раструбы. Муфта как раз и заменяет это приспособление.

Два гладких конца трубы вставляются в муфту. Она надежно скрепляет их. После этого обычно система уже готова к использованию.

Иногда соединительная муфта применяется для ремонта системы. Если пластиковая труба раскололась от случайного удара или резкого увеличения давления, поврежденный отрезок удаляют и на его место ставят муфту.

К сожалению, такая методика реставрации подходит не для всех материалов, а только для пластика.

Некоторые типы подобных фитингов используются и в качестве переходника между металлическими и пластиковыми трубами.

Технические характеристики изделий согласно ГОСТ 50827-95 (МЭК 670-89)

Электротехнические гофротрубы, как и любой другой материал, обладают определенными характеристиками. Технические характеристики данного вида профиля прописаны в таблице 1. Таблица 1 Технические характеристики электротехнических гофротруб согласно ГОСТ 50827-95 (МЭК 670-89)

МатериалСамозатухающий полимерный композит
ЦветRAL 7035, серый
Степень защитыIP 55 ГОСТ 14254 (МЭК 529-89)
Температура монтажаот -5°C до +60°С
Эксплуатационный интервалот -25°С до +60°С
Механическая прочность трубы лёгкой серии350 H на 5 см при +20°С
Механическая прочность трубы тяжелой серии720 H на 5 см при +20°С
Диэлектрическая прочность2000 B
Сопротивление изоляции100 МОм
Огнестойкостьдо +650°С
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
