Как сделать USB вентилятор из подручных средств
Очень часто в знойную жару в помещении не хватает хотя бы минимального потока воздуха.
Для решения этой проблемы многие покупают настольные вентиляторы, они удобны и компактны, часть из них работает от USB, то есть их можно подключить к любой зарядке, повербанку либо ноутбуку, чтобы прохлада всегда была с вами.
Но зачем покупать то, что можно сделать самому из подручных средств? Для читателей сайта мы подготовили две простые инструкции, которые доходчиво объяснят, как сделать USB вентилятор в домашних условиях своими руками.
Итак, все, что Вам нужно подготовить — это острый нож, хорошие ножницы, изоленту, ненужный USB шнур и, собственно, исполнительный орган самоделки. Что касается последнего, то тут принято использовать один из двух вариантов: старый кулер от компьютера либо моторчик от машинки или другой игрушки.
Идея №1 – Используем кулер
Для того чтобы собрать USB вентилятор из кулера потребуется не более 15 минут. Для начала Вам необходимо подготовить кулер. От устройства выходят два провода – черный и красный, и иногда желтый, еще реже – синий. Желтый и синий нам не пригодятся.
Зачищаем изоляцию на 10 мм и откладываем подготовленный элемент в сторону.
Далее нужно подготовить юсб провод. Отрезаем одну его половину и в месте среза счищаем изоляцию острым ножом, отлично подойдет канцелярский. Под ней Вы увидите четыре провода, из которых необходимыми являются два: красный и черный.
Их тоже зачищаем, при этом остальные два (как правило, зеленый и белый) лучше обрезать и заизолировать.
Теперь, как Вы понимаете, необходимо попарно соединить подготовленные контакты, согласно цветовой маркировке проводов: красный с красным, черный с черным с помощью скрутки.
После этого нужно тщательно заизолировать места соединения кабеля с помощью изоленты или термоусадки и сделать подставку. Что касается подставки, то тут уже дело Вашей фантазии.
Кто-то удачно применяет проволоку, другие очень интересно вырезают посадочное гнездо в картонной коробке.
В конце концов, самодельный мини вентилятор подключается к компьютеру или зарядному блоку, и Вы можете насладиться работой своего собственного электроприбора.
Идея №2 – Используем моторчик
Для того чтобы сделать USB вентилятор из моторчика и CD-диска, потребуется немного больше времени, но все же за час можно запросто смастерить такой электроприбор своими руками. Мотор для такой самоделки стоит выбирать с рабочим напряжением примерно 5 Вольт, можно чуть больше.
Если взять мотор на более низкое напряжение, то по цепи потечет слишком большой ток и мотор быстро выйдет из строя.
Сначала подготавливаем все элементы устройства. В этом случае Вам понадобится изготовить крыльчатку (лопасти).
Чтобы ее сделать рекомендуем использовать обыкновенный CD-диск. Расчерчиваем его на 8 равных частей и аккуратно прорезаем хорошими ножницами, чуть не доходя до центра. Далее разогреваем диск (удобно это делать зажигалкой), и когда пластик станет эластичнее, выгибаем лопасти под равным углом (как показано на фото).
Если крыльчатку выгнуть недостаточно, то во время вращения диска воздушный поток создаваться не будет. Однако если переусердствовать, то самоделка так же будет работать плохо и нестабильно.
Когда лопасти будут готовы, переходите к созданию основного механизма. Внутрь диска нужно вставить обыкновенную, обрезанную до нужного размера, пробку от шампанского, которую необходимо насадить на вал мотора. Далее переходим к созданию подставки USB вентилятора для ноутбука.
Тут, как и в предыдущем варианте, все зависит от Вашей фантазии. Из всех подручных средств вариант с проволокой наиболее подходящий. Когда самодельный USB вентилятор будет готов, подключаем провода моторчика к проводам шнура юсб, как и в прошлом варианте, тщательно изолируем скрутку и переходим к испытаниям.
Наглядные видео инструкции:
Как Вы видите, для того чтобы сделать вентилятор из кулера либо моторчика от машинки требуется не так много времени и навыков в работе с электроприборами. Даже новичок может справиться с таким заданием! Обязательно посмотрите предоставленные нами видео, они помогут лучше понять принцип работы. Если у вас остались какие-либо вопросы, смело оставляйте их в х.
Как грамотно установить?
Помимо качественной сборки необходимо обратить внимание на условия его эксплуатации, которые должны включать:
- Место размещения – нижняя часть комнаты;
- Сухость помещение;
- Отсутствие рядом “сбивающих” агрегатов: излучающих тепло или холод (электрооборудование, кондиционер, открытая дверь со сквозняком).
Разобравшись, как подключить терморегулятор своими руками, можно приступать к его регулярному использованию. Главное, чтобы мощность изготовленного прибора была рассчитана на контакты реле. Например, при максимальной нагрузке в 30 Ампер, мощность не должна превышать 6,6 кВт.
Конструкция и виды тепловентиляторов
Чтобы предварительно оценить объем работ и подобрать необходимые для сборки материалы стоит ознакомиться с устройством тепловентилятора заводской сборки. Элементами, присутствующими в конструкции всех моделей, являются:
- Защитный корпус из пластика или металла.
- Электрический мотор.
- Крыльчатка с лопастями.
- Нагревательный элемент.
- Защитная решетка.
- Элементы регулировки и управления.
В зависимости от выбранной конструкции и предназначения устройства подбираются дополнительные комплектующие. Своими руками возможно изготовление практически всех видов электрических обогревателей. Для бытовых нужд производится тепловая мини пушка своими руками для прогрева и просушки помещения, электрокамин своими руками позволит воплотить собственные дизайнерские идеи и придать комнате атмосферу уюта, а канальный нагреватель воздуха встраивается в систему приточной вентиляции или кондиционирования.
Как сделать мини-вентилятор?
Начнем с самого простого: с изготовления лопастей. Если взять квадрат из обычного листа бумаги, разрезать его по диагонали, оставив в центре около сантиметра целым, то получится заготовка для вертушки. Затем 4 острых угла загибают к середине и поочередно нанизывают на гвоздь, предварительно воткнув его в центр заготовки. Вот и все! Жаль, что это просто детская вертушка.
Для функциональной и полезной конструкции берут 2 CD- или DVD-диска. Из одного получатся лопасти, из второго – подставка для устройства.
Отслуживший свое круг разрезают на несколько равных частей (от края к центру). Чтобы процесс протекал проще, можно пластик подержать несколько секунд над огнем. Каждый из получившихся секторов размягченной заготовки немного поворачивают вокруг его оси, чтобы получился пропеллер.
Какие еще комплектующие нужны для того, чтобы собрать удобный мини вентилятор? Вот перечень:
- Пробка от винной бутылки.
- Картонная или пластиковая трубочка для крепления двигателя к подставке.
- Маленький моторчик.
- Два проводка.
- Кабель с USB-контактом или батарейки.
- Хороший клей, ножницы, крепкий большой гвоздь или шило.
Подключение
Подключить вентилятор в ванной можно по нескольким схемам в зависимости от типа управления. Выключателем, приводимым в действие шнурком, часто оснащены модели, подключаемые напрямую в розетку.
Недостатки:
- Провода с вилкой не всегда хватает до третей зоны, где розетки разрешены ПУЭ.
- Механическая связь со шнурком не слишком надежна.
- Контакты вилки, переключателя окисляются в условиях душевой.
- Придется смириться с шумом, потоком воздуха или не забывать периодически включать вытяжку в отсутствии людей.
Параллельно светильнику
Схема параллельного подключения с лампочкой – самая элементарная. Потребуется короткий двухжильный провод, прокладываемый с наименьшими затратами, например, при завершенном ремонте.
Минусы:
- Сквозняк во время процедур.
- Вытяжка запускается только при включенном свете.
- Нельзя настроить продолжительность работы у продуктов с таймером, так как клемма управления должна постоянно находится под напряжением.
Схемы с датчиками
Идея заключается в управлении подачей питания по сигналу от датчика:
движения; Инфракрасный потолочный датчик движения.
открытия двери; Датчик открытия двери
влажности, редко – температуры. Цифровой датчик влажности с электронной платой
Схема подключения вентилятора с датчиком.
Рекомендуется использовать совместно с реле задержки выключения. Наличие у аппарата второй функции задержки включения оберегает от сопутствующих проветриванию негативных эффектов: шумящих лопастей, прохладного ветерка. Если вентиляция не успела удалить влагу и запахи, придется заходить повторно, приоткрывать дверь, что неудобно.
Реализация требует прокладки дополнительной линии от сенсора. Крепление и размещение последнего не всегда предусмотрено конструкцией дверей и дизайном отделки.
Нарушение чревато поражением током, ложными срабатываниями УЗО от токов утечки, вызванных попаданием влаги. Есть законные способы обойти запрет:
Подумайте о покупке прибора, оснащенного гигростатом, сенсором перемещения, таймером, дабы избежать затрат на приобретение и хлопот с установкой отдельных устройств.
Подключение через одноклавишный выключатель
Способ предпочтительней рассмотренных по возможностям, позволяет:
- Запускать вытяжку при закрытой двери, не входя в комнату.
- Реализовать функционал модификаций с таймером, гигростатом.
Потребуется проложить трехжильный кабель (для вентиляторов с заземлением – четырехжильный) от устройства до распределительной коробки (вне ванной), с которой соединен выключатель. Мощность двигателя, как правило, не превышает 15 Вт, поэтому кабель выбирают исходя из конструкционной надежности, удобства коммутации: ВВГнг-LS 3×1,5 мм².
На рисунках из инструкций коробки и промежуточные клеммники – не показаны, поэтому новичку сложно представить фактическую разводку.
Развернутая схема выглядит так:
Прокладка без распредкоробки, с коммутацией в подразетнике выключателя – не рекомендуется, из-за нехватки места. Соединение проводов в распределительной коробке рационально выполнять посредством клеммных зажимов c обязательной маркировкой проводников.
Маркировка и назначение жил:
- L – питание (фаза).
- Т – питание управляющей платы (фаза). Встречается обозначение SL, поэтому внимательно прочтите инструкцию.
- N – ноль.
Для присоединения прибора снимают переднюю крышку (решетку), заводят проводники на соответствующие по маркировке зажимы.
При двухжильной проводке для работы двигателя нужно соединить перемычкой фазную и управляющие клеммы:
Вариант с двухклавишным выключателем
Принципиально отличается от предыдущего независимым управлением. Первая секция клавишного выключателя входит в цепь светильника, вторая – коммутируется с электровентилятором. Распределительную коробку можно соединить с выключателем трехжильным проводом, распределив жилы, но правильней проложить отдельную линию.
Для душевой, освещаемой двумя группами светильников, управляемых двухклавишным аппаратом, придется установить отдельный выключатель электровентилятора.
Дистанционное управление
Продукты с дистанционным управлением превосходят по функциональности прочие, однако стоят дороже в три и более раз.
Подключают их:
- Напрямую от распределительной коробки. Вручную при необходимости отключают кнопкой на самом приборе.
- Через двухклавишный или отдельный настенный выключатель вне помещения санузла.
Порядок монтажа аналогичный версиям без пульта. «Элитность» подчеркивают опции: съемного двигателя, сменных патрубков и другие.
Эстетика из пластиковой бутылки
Если вы хотите не только свежего воздуха, а чтобы изделие радовало глаз — используем другие материалы. Базовые комплектующие остаются прежними: двигатель от детской игрушки и старый шнур USB. Кстати, можно подключить такой вентилятор к розетке 220 вольт, используя зарядное устройство для смартфона (с тем де USB портом).
Изюминка конструкции — корпус. Пропеллер изготавливается из пластиковой бутылки. Закрученная пробка послужит осевой втулкой. Стойку можно изготовить из связки соломинок для коктейля.
Элегантное основание собираем из второй ПЭТ бутылки и приклеенного снизу компакт диска. При наличии бесплатных комплектующих, можно установить разъем и выключатель.
Несмотря на «легкость» конструкции, вентилятор получился достаточно устойчивым. При необходимости, можно положить в корпус какой-нибудь груз.
Вентилятор из двух пластиковых бутылок
Данная конструкция более сложная, требует более серьезного подхода при изготовлении. Результат — отличный способ сделать своего рода настольный или напольный вентилятор своими руками.
Для изготовления нам понадобятся:
- две разные по размеру бутыли — 0,5 и 1,5 литра;
- небольшой двигатель типа 12 V DC;
- 7 толстых трубочек для напитков;
- блок питания и разъем к нему;
- CD диск;
- термоклей и суперклей;
- выключатель;
- пластиковые стяжки.
Вспомогательные принадлежности:
- маркер;
- ножницы или нож;
- изолирующая лента;
- паяльник;
- кусачки.
Из бутыли меньшей объемом нарезаем лопасти, как было указано выше. Делаем отверстие в центре пробки горячим шилом или гвоздем. Одеваем крышку на двигатель и фиксируем все термоклеем.
Сооружаем подставку. Прочно склеиваем суперклеем между собой трубочки для напитков — это наша будущая стойка. Из второй бутыли вырезаем верхнюю часть и вставляем до середины ее длины склеенные трубочки, не забывая зафиксировать соединение суперклеем.
Устанавливаем двигатель с лопастями на стойку из трубочек, дополнительно опять промазывая все термоклеем. Провода прячем в трубочки, так они оказываются внутри стойки. Скрепляем конструкцию двигателя и стойки пластиковыми стяжками, приклеивая их вдоль трубочек термоклеем и обрезая оставшиеся лишние края.
Для утяжеления и устойчивости основания сооружаем донце из диска. Для этого просто склеиваем термоклеем диск с краями пластиковой бутыли.
Подсоединяем к разъему блок питания, и вот — вентилятор готов к работе!

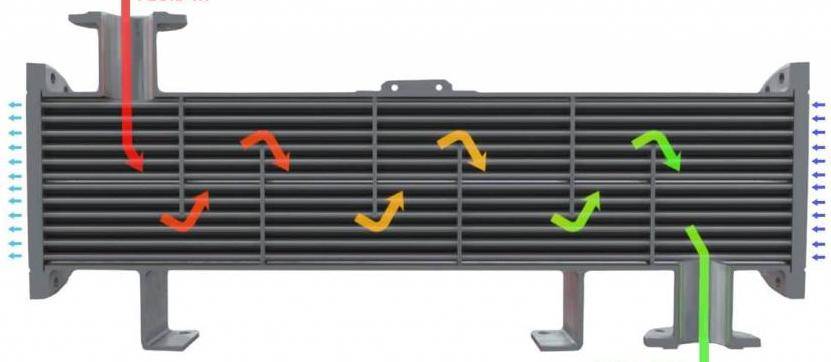

Рекуператор воздуха для частного дома своими руками
Потребности частного дома в улучшении внутреннего климата больше, поэтому лучше проектировать централизованную систему с принудительной вентиляцией. Сложность конструкций зависит от количества и функций помещений, количества жильцов и типа установленного устройства. Для больших объемов целесообразнее применение самостоятельно изготовленного трубчатого или коаксиального рекуператора воздуха. Своими руками изготовленная система позволяет экономить до 10 % общего энергопотребления в отопительный сезон.
Для изготовления потребуются материалы (сантехническая пластиковая или металлическая труба диаметром 15 см и металлические трубки меньшего диаметра, переходники для воздуховодов, герметик) и инструменты (дрель, болгарка, разметочный карандаш, перчатки). По месту размещения определяются размеры пластиковой или металлической трубы, которая будет каналом для согреваемого воздуха. Из пластика изготавливаются заглушки для размещения металлических трубок, которые и будут служить рабочим телом. Фиксация их происходит в просверленных отверстиях, а количество ограничивается только размерами канала, куда и помещается собранный теплообменник. Все соединения закрепляются и герметизируются.
Выбор вентилятора и способа запуска

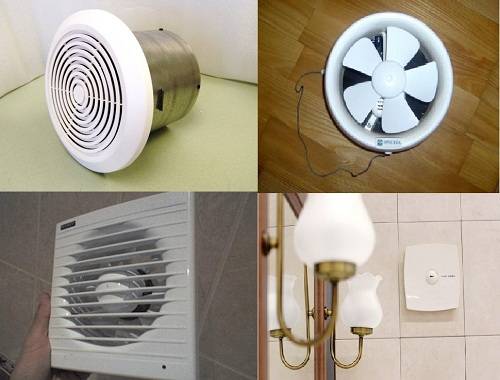

На рынке представлено множество моделей вытяжных вентиляторов, в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке. Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна
Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.
В зависимости от модели, существуют такие варианты:
- Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
- Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
- Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
- Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.
Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах. При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.
На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя. Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода
Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.
Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.
Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.
Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий. На комфорт использования значительно влияет шумность оборудования
Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше
На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.
Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте
Кроме названных параметров, обратите внимание, оснащен ли вентилятор обратным клапаном, функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой
Как установить вытяжной вентилятор в ванной комнате
Корпус вентилятора имеет отверстия во всех углах для крепления штифтов. Но у этого способа крепления есть и недостатки – нелегко просверлить отверстия в стене или плитке, необходимо специализированное оборудование (дрель и сверла). Такое крепление не герметично, остаются зазоры, возможны вибрации и дребезжание корпуса, поэтому лучше закрепить устройство на герметик. Силиконовый клей, жидкие гвозди наносятся с помощью пистолета или вручную по общему периметру вентиляционной шахты. Перед началом процесса тщательно очистите поверхность, вставьте вентилятор, прижмите его и проверьте его положение с помощью спиртового уровня. Закрепите его на 2-3 часа клейкой лентой и снимите после полного застывания герметика. Крепление дюбелями более надежно, но имеет все вышеперечисленные недостатки. Работа выполняется следующим образом – снимите кожух вентилятора, наденьте его на отверстие в стене, отметьте карандашом места для сверления отверстий под дюбели. Отверстия сверлятся, а затем в них вставляются дюбели. Устройство подключается и проверяется на работоспособность, затем вставляется и прикручивается на место саморезами. Наконец, крышка остается на месте.
Внутри натяжной/рельсовой конструкции не может возникнуть застой, поэтому система вентиляции чрезвычайно важна. Декоративные потолки в некоторых загородных домах устанавливаются вдоль нижней части потолочных балок на высоте около 19-21 см от самого потолка. Таким образом, вентиляционное отверстие будет расположено внутри конструкции потолка. В этом случае достаточно оборудовать потолок пассивной вентиляцией – вырезать в потолке отверстие и украсить его специальным плафоном или декоративной решеткой. Одновременно можно сделать несколько таких отверстий. Вытяжной вентилятор, установленный в отверстии в стене, будет всасывать воздух через решетки в потолке. Это даст вам возможность выбрать более мощное, а значит и более громкое устройство – конструкция потолка способна гасить звуки, а воздух потолок усилит, что компенсирует малый размер вентиляционной решетки в нем.
В частных домах, где вентиляционные отверстия находятся выше уровня, на котором установлен натяжной или реечный потолок, осевой или вытяжной вентилятор вставляется в стандартный воздуховод от стены, а на потолочной панели напротив него делается еще одно отверстие. Ширина планки составляет 8,4 см, а отверстие должно быть диаметром 8 см, чтобы не раздавить профиль планки. Отверстие сверлится в плинтусе электродрелью, оснащенной фрезой “балеринка” диаметром 8 или 8,2 см. Можно использовать решетку немного большего размера, диаметром 10 см. На нем отмечены отверстия для саморезов. Прислоните его к разметке и просверлите монтажные отверстия для крепления. Не вкручивайте саморез в поверхность потолка сразу (без предварительно просверленных отверстий) – даже самая маленькая ошибка приведет к его заклиниванию в неположенном месте. Головки саморезов скрывают декоративную часть ободка. Итак, своими руками можно сделать вентиляцию в подвешенной ткани, но здесь отверстие аккуратно вырезается, а не сверлится. Решетка крепится к потолку с помощью специальных клипс или силиконового клея.
Варианты модернизации
Совершенству нет предела. Обновление робота-пылесоса может затронуть как механику (колеса, установка дополнительных вращающихся щеток), так и электронику (замена платы Arduino, датчиков, контроллера заряда и т.д.).
не исключено, что во время эксплуатации владелец пылесоса захочет покрасить корпус, для этого подойдут нитроаэрозольные эмали. Или замените программное обеспечение, адаптировав его к среде Android, чтобы пылесос стал еще умнее. И им можно было управлять с помощью смартфона. Есть готовые идеи и решения. И вы можете придумать что-то свое, для этого была создана платформа Arduino.
Вентилятор вытяжки – основные типы
Основные разновидности вентиляторов:
- центробежные;
- тангенциальные;
- осевые;
- диагональные.
Наиболее часто вентиляторы для вытяжки выпускаются осевого типа. При этом в первую очередь используются простые, недорогие, высокоэффективные осевые модели. Они представляют собой крыльчатку на валу двигателя, помещенную в корпус. Движение вытягиваемого воздуха осуществляется по направлению оси корпуса. Изделия выпускаются как для малых, так и для больших производственных нужд, но всегда на невысокое давление.
Центробежный вентилятор на вытяжку создает перпендикулярный направлению всасывания воздушный поток. В состав оборудования входит корпус типа улитки, размещенное в нем колесо с лопатками, электродвигатель привода, рама крепления для всей узлов вентилятора. Ключевое преимущество моделей – возможность получать высокое давление.
По применению различают бытовые и промышленные модели. Бытовая вытяжка-вентилятор, которая обычно относится к осевому типу, проще, дешевле, не требует высоких давлений и производительности. Идеальный выбор для квартир и частных домов.
Промышленный вентилятор в вытяжку отличают повышенные показатели надежности, более высокая производительность, возможность длительной работы. Оборудование чаще относится к центробежному типу и, благодаря возможности развивать более высокое давление, позволяет осуществлять вытяжку в сложных сетях с большим сопротивлением.
По месту установки вентилятор вытяжки может быть:
- настенным либо потолочным – с прямой установкой на вход шахты вентиляции;
- канальным – с монтажом внутри канала вентиляции, что позволяет экономить пространство установки, но усложняет обслуживание;
- крышным – приспособленным для установки на кровле здания.
Исходя из особенностей эксплуатации, выделяют специальные вентиляторы на вытяжку. Среди них:
- кухонные – легко выдерживают температуры до 120 или даже до 200 градусов, часто оснащаются сборниками жира и влаги, обладают повышенной надежностью;
- взрывозащищенные – модели, в которых исключена возможность искрообразования;
- вытяжка с вентилятором для ванной – имеет улучшенную защиту от влаги, выпускается под напряжение 24 В для полной безопасности пользователей;
- дымоудаления – способны работать при температурах до 400…600 градусов, особо надежны и обладают повышенной производительностью.
