Канальные бесшумные вентиляторы для вытяжки: существующие виды приборов и их рабочие параметры

Конструкция и детали канального вентилятора

Как было сказано выше, конструкция канальных вентиляторов представляет собой кожух, внутри которого установлен электродвигатель. К валу последней прикреплена крыльчатка. Тело имеет цилиндрическую форму, но длина цилиндра может быть как достаточно большой по отношению к диаметру, так и не очень большой. К первой относятся модели, которые крепятся на стены. К последним, которые устанавливаются в воздуховодных системах.

Осевой канальный вентилятор, вид в разрезе

Первые снабжены двумя декоративными решетками, которые устанавливаются на поверхности стен, расположенных с разных сторон. Последние крепятся к воздуховодам специальными коллекторами на хомутах, которые поставляются в комплекте с вентилятором. Последние обычно продаются в собранном виде.

Некоторые модели оснащены обратными клапанами, препятствующими движению воздуха в обратном направлении в нестандартных ситуациях, т.е в строительных установках. Надо отдать должное тому, что вытяжной вентилятор с обратным клапаном хоть и дороже, но защищает салон от неправильной работы вентиляционной системы. Например, лето, жара, вентилятор почему-то “вырубился”. Если температура внутри дома ниже, чем снаружи, то воздух начнет двигаться в обратном направлении. Обратный клапан предотвратит это.

Схема канального вентилятора в разобранном виде

Рейтинг недорогих канальных вентиляторов

Blauberg Quatro 125 T 16 Вт

Эта модель оснащена обратным клапаном, что позволит исключить риск попадания пыли внутрь комнаты. Имеется таймер задержки. Выставляемый диапазон: 2-30 мин. Таким образом, устройство можно оставлять включенным без риска перегрева или появления поломки. Также следует отметить наличие экономичного расхода электроэнергии, которого удалось добиться за счет фирменного электрического двигателя. Отмечается низкий показатель шумности. Фасадная часть имеет несколько цветовых решений, что позволит подобрать оптимальный вариант под любой интерьер. Эффектно смотрится серебристое и золотое исполнение.

Стоимость – 4172 руб.

Blauberg Quatro 125 T 16 Вт

Достоинства:

  • экономичное энергопотребление;
  • качество сборки;
  • широкий ассортимент цветовых решений;
  • присутствует таймер отключения;
  • наличие обратного клапана.

Недостатки:

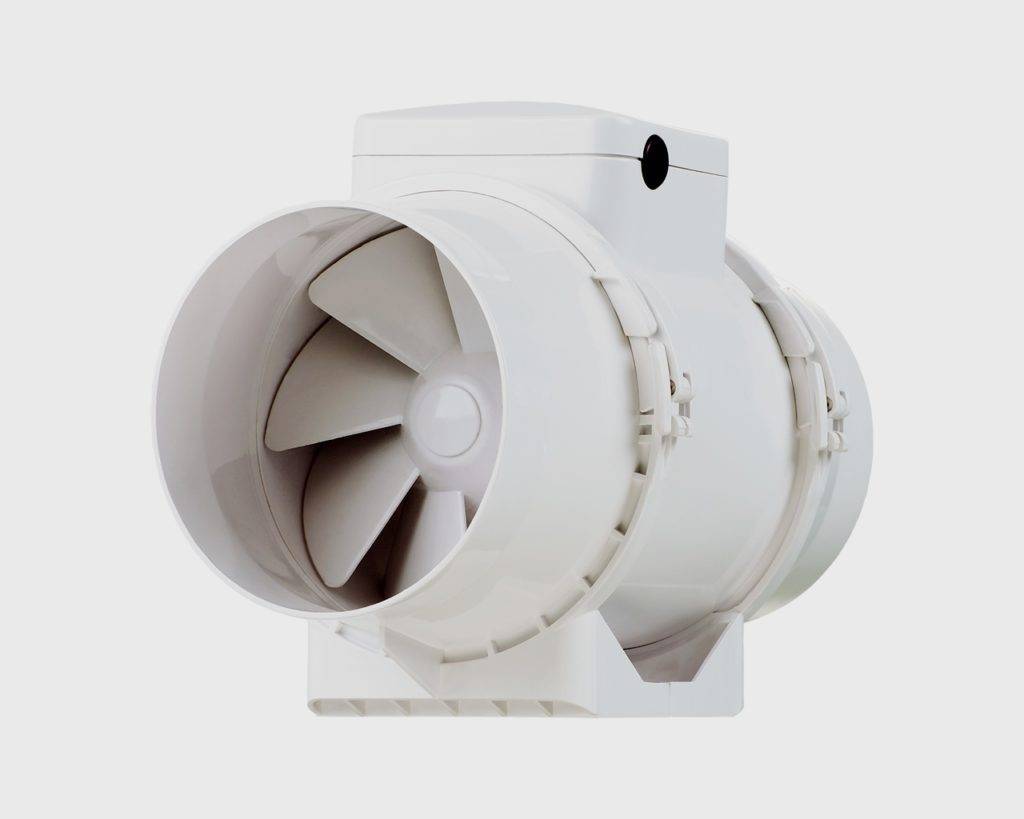

Vents ТТ 100

Конструкция круглого типа, может использоваться в закрытых помещениях с повышенным уровнем влажности. Для изготовления используется высокопрочный пластик. Производительность – 187 м3/ч. Показателя достаточно для двух небольших комнат. TT-100  может использоваться для обустройства туалета и ванной. Рабочий температурный диапазон 0°С — +60°С. Диаметр обустраиваемого воздуховода — 10 см.

Стоимость – 3566 руб.

Vents ТТ 100

Достоинства:

  • качество сборки и комплектующих;
  • отсутствие дребезжания;
  • два скоростных режима;
  • низкий коэффициент энергопотребления.

Недостатки:

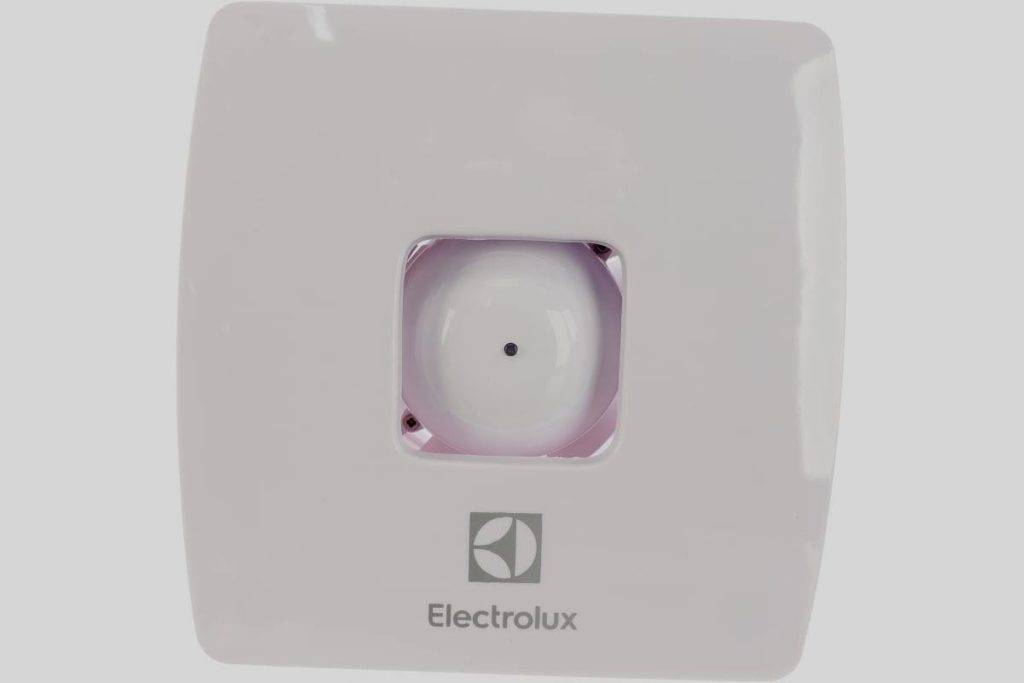

Electrolux EAF-100 15 Вт

Эта бытовая конструкция пользуется повышенным спросом среди отечественных потребителей. Прекрасное решение при обустройстве небольших кухонь, ванных и туалетов. Позволяет быстро и эффективно избавиться от посторонних ароматов и проветрить помещение в рекордные сроки. В наборе имеется клапан обратного типа, который исключает риск попадания воздушных масс с улицы. Несмотря на более чем доступную стоимость, продукт от именитого швейцарского производителя не вызывает опасений. Качество сборки на высоте. Нареканий не вызывают и вспомогательные комплектующие. Эксплуатационный срок зависит от состояния защитной обмотки и подшипников. А вот заявленный коэффициент шумности в 27 дБ не соответствует действительности, сходя из многочисленных отзывов.

Средняя цена – 2990 руб.

Electrolux EAF-100 15 Вт

Достоинства:

  • отличная комплектация;
  • швейцарское качество сборки и комплектующих;
  • стильный внешний вид;
  • высокая степень надежности;
  • простота подключения и последующего обслуживания;
  • экономичное энергопотребление.

Недостатки:

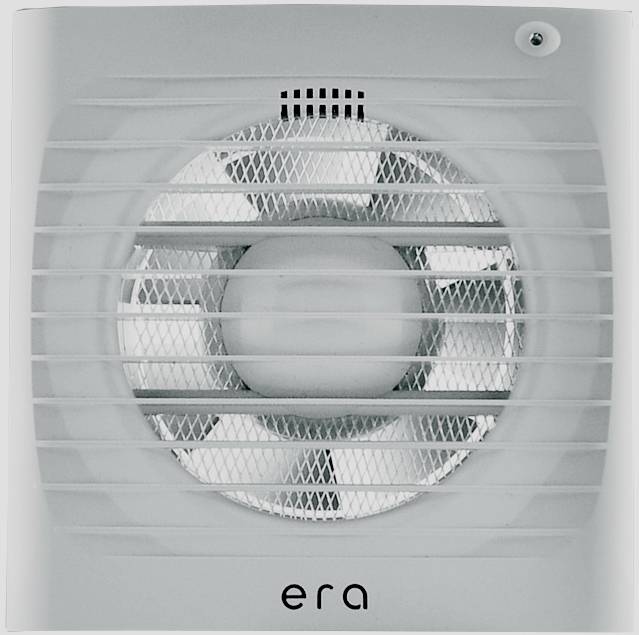

Era Profit 5

Этот канальный вентилятор осевого типа монтируется внутрь используемого канала. Для этого понадобится набор специальных крепежей. Отличное решение при обустройстве кладовых помещений, ванных комнат, туалетов и кухонь. Заявленная производительность – 125 м3/ч. При максимальной нагрузке коэффициент шумности не превысит отметку в 36 дБ. За продолжительный эксплуатационный срок отвечает встроенная защита от перегрева и осевая конструкция. Для изготовления применяется высокопрочный ABS-пластик. Материалу не страшны прямые солнечные лучи или существенные температурные перепады. Прибор может использоваться в комплексе с гибкими и пластиковыми каналами. За работу двигателя отвечают качественные подшипники, что благоприятно сказывается на эксплуатационном сроке.

Стоимость – 1447 руб.

Era Profit 5

Достоинства:

  • диаметр выходного и входного отверстия отличаются;
  • повышенный эксплуатационный срок;
  • простота монтажа;
  • доступная цена;
  • компактность;
  • проверенный временем производитель.

Недостатки:

ERA ERA 4S-02 14 Вт

Эта модель является действительно качественной, несмотря на более чем приемлемую стоимость. Отмечается бесшумность работы крыльчатки и установленного моторчика. Стальной сплав используется для изготовления подшипников. Плотно садятся в посадочные гнезда. Заявленный производителем эксплуатационный срок значительно меньше реального, исходя из многочисленных отзывов в сети. Производительность – 93 м3/ч. Отличное решение для малогабаритной кухни или ванной комнаты. На степени надежности благоприятно отразилось отсутствие датчика влажности и температурного режима.

Цена комплекта – 1320 руб.

ERA ERA 4S-02 14 Вт

Достоинства:

  • выключатель шнуркового вида;
  • в комплекте поставляется сетка от насекомых;
  • практичность;
  • доступная цена;
  • надежность.

Недостатки:

«VENTS 160 ВКМц»

VENTS 160 ВКМц

5. «VENTS 160 ВКМц»

Это устройство предназначено для просторных санузлов, саун, бань, веранд и кухонь. За час он прогоняет 455 кубических метров воздуха. Вентилятор мощный, поэтому требует значительного количества электропитания.

Отдельно упомянем про его стильный внешний вид, который хорошо впишется в оформление комнаты в стиле модерн, хай тек, лофт, брутализм и другие современные жанры. Шумит сильно, но это неизбежно у приборов с высокой производительостью.

Преимущества

  • Подойдет для просторных ванных комнат, например, в загородных домах
  • Красиво смотрится
  • Быстро вытягивает неприятные запахи
  • Эффективный

Недостатки:

  • Габариты (его трудно не заметить)
  • Некомфортный уровень звукового давления

Обзор и подключение вентилятора Вентс ВКМц

ТОП-10 Лучших вентиляторов для ванной комнаты: советы по выбору устройства, обзор популярных моделей, цены +Отзывы

Разновидности и особенности канальных вентиляторов для вытяжки

Различные модели устройств могут существенно отличаться друг от друга по ряду характеристик. К примеру, это могут быть различия по форме корпуса:

  1. Круглые – монтируются в вентиляционных каналах круглой формы, являются самым распространенным вариантом для использования на кухне или в ванной.
  2. Прямоугольные канальные вентиляторы – устанавливаются в вентиляционные шахты с прямоугольным или квадратным сечением. Как правило, прямоугольной формы бывают промышленные вентиляторы, которые характеризуются повышенной мощностью работы.
  3. Квадратные – так же, как и прямоугольные вытяжные осевые вентиляторы, предназначены для установки в квадратную шахту воздуховода и отличаются большой мощностью работы. Так же часто используются в промышленных целях.

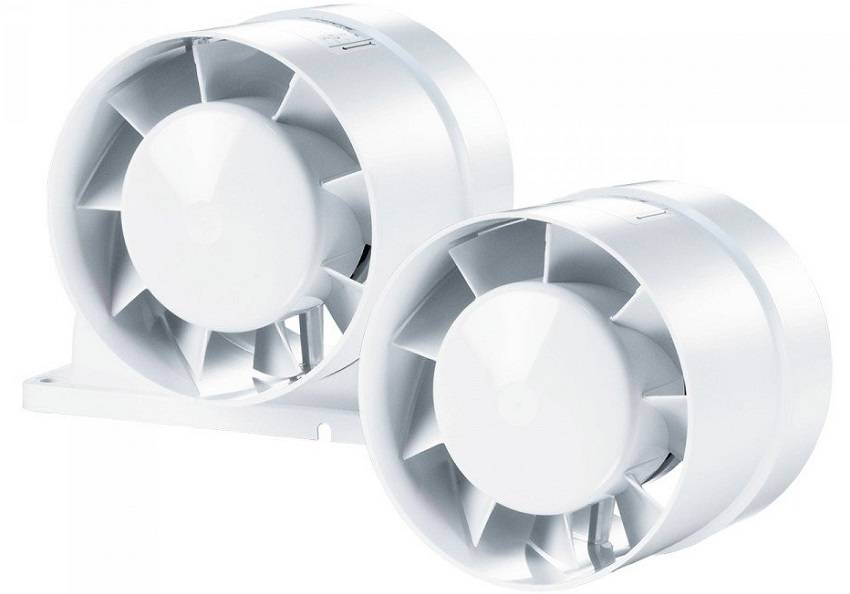

Круглый вентилятор для вытяжки

Канальные устройства для вытяжки воздуха различают по особенностям конструкции.

Осевые – имеют корпус в форме цилиндра, внутри которого располагается вентилятор с лопастями, насаженными на ось электрического двигателя. Воздушные массы при такой конструкции перемещаются вдоль оси прибора, а на входе часто устанавливается специальный коллектор, который улучшает аэродинамические характеристики прибора. Из преимуществ осевых вентиляторов для вытяжки можно выделить довольно высокий КПД – свыше 100 м³ воздуха в час.

Кроме того, осевые модели характеризуются простотой монтажа, поэтому часто устанавливаются в вентиляционные отверстия ванных комнат или кухонь. К недостаткам можно отнести невысокие напорные характеристики и высокий уровень шума – примерно 30-50 дБ.

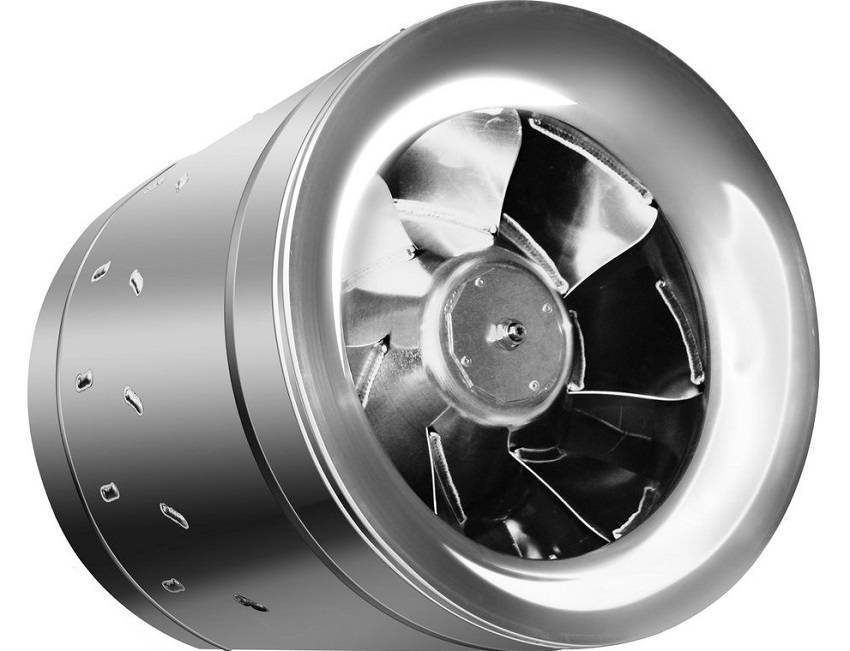

Осевые вентиляторы для вытяжки

Радиальные – имеют спиральный корпус, внутри которого расположено лопаточное колесо. При его вращении воздушные массы перемещаются в радиальном направлении, воздух сжимается под действием центробежной силы и выходит из корпуса. Лопатки радиального устройства могут быть направлены назад или вперед, в первом случае при работе экономия составляет до 20% электроэнергии, а шум прибора значительно снижается. Лопатки, загнутые вперед, увеличивают мощность работы вентилятора. Радиальные модели отличаются компактными габаритами, поэтому могут быть легко установлены практически в любой воздуховод.

Центробежные – относительно новая модель, которая уже успела завоевать большую популярность среди пользователей. Центробежные вентиляторы для вытяжки хорошо подходят для установки в помещениях, площадь которых превышает 15 м², отличаются большой мощностью и практически бесшумной работой. Преимущество центробежного вентилятора состоит в том, что его можно устанавливать не только перед воздухозабором, но и посередине вентиляционной шахты.

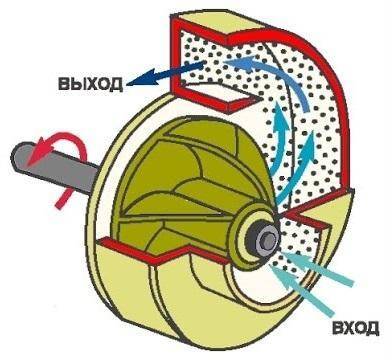

Принцип работы центробежного вентилятора

Так же существуют такие специализированные модели, как вентиляторы для дымоудаления и защищенные от взрывов. Осевые вентиляторы дымоудаления рассчитаны на перемещение воздушных масс, в которых присутствует некоторое количество примесей. Это хороший вариант не только для производственных помещений, но и для кухонь, на которых часто готовятся большие объемы пищи. Кроме того, данные модели вытяжек отличаются большой мощностью и позволяют в кратчайшие сроки вытянуть пар и дым из помещения.

Вентилятор для дымоудаления

Взрывозащищеный осевой вентилятор предназначен, в первую очередь, для организации принудительной вытяжки воздуха с горючими или взрывоопасными примесями. Такие модели достаточно редко применяются в быту, однако пользуются большой популярностью на предприятиях, где существует повышенный риск возникновения пожара или ведется работа с взрывоопасными веществами.

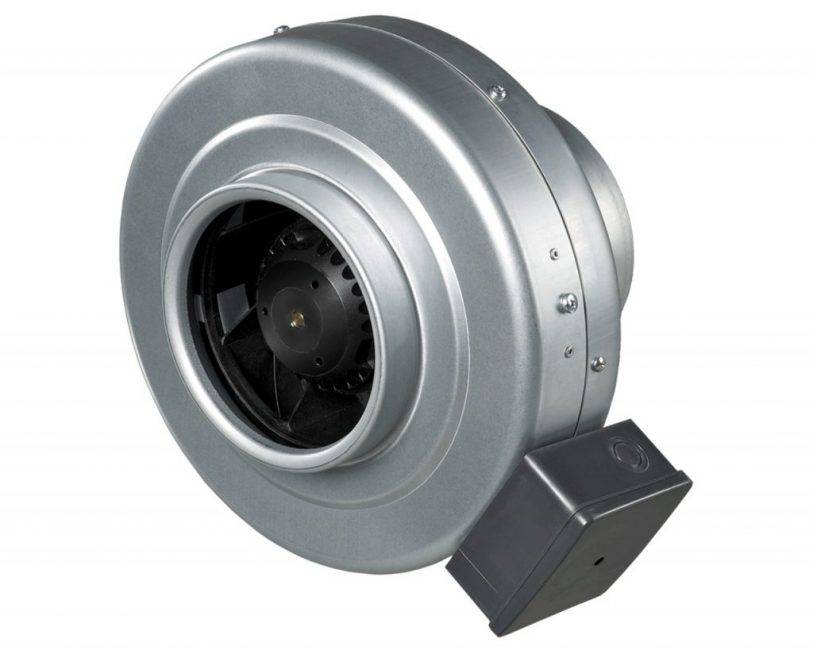

Центробежные вентиляторы

Простота конструкции центробежных вентиляторов позволяет обеспечивать огромную производительность, хорошие показатели давления воздуха. А простота гарантирует им надежность в очень сложных условиях.

Конструкционно центробежный вентилятор состоит из нескольких важных функциональных узлов:

  • двигатель;
  • система прокачки воздуха в виде плоского колеса с лопатками;
  • корпус, не только выполняющий роль несущей конструкции, но и формирующий циркуляцию воздуха.

Вся конструкция накрывается дополнительной оболочкой. Она служит звукоизолирующим кожухом. Обычно он обшивается шумопоглощающим материалом.

Система прокачки воздуха представляет собой плоское колесо. Оно состоит из пары дисков. Один из них сплошной, он соединен с двигателем. Второй имеет большое центральное отверстие. Между собой диски соединены по периметру лопатками-лопастями. При вращении они формируют поток воздуха, направленный наружу колеса.

Забор рабочего тела производится через центральное отверстие одного из дисков. В зависимости от конфигурации и формы лопастей, насосы способны:

  • работать с твердыми составляющими потока, модели не имеют дисковых элементов;
  • перемещать воздух с незначительным содержанием твердых примесей, однодисковые решения;
  • работать с чистым воздухом, в широком диапазоне выходных объемов и давлений, классические двухдисковые модели.

В трехдисковых насосах две области лопаток. Подобные модели путем реверсирования двигателя способны перекачивать рабочее тело в двух направлениях.

Как это работает

Работу центробежного вентилятора можно описать достаточно просто.

  1. Двигатель при включении устройства начинает вращать лопастное колесо.
  2. Воздух между лопатками под действием центробежной силы начинает двигаться наружу.
  3. На внутренней части лопастного колеса образуется зона низкого давления.
  4. Воздух снаружи под действием разности давления поступает в центр колеса.
  5. Движение воздуха к краю лопастного колеса заканчивается на границе — стенке корпуса. Здесь кинетика рабочего тела преобразуется в давление.
  6. Образованное лопастным колесом давление воздуха выбрасывает последний через выходной патрубок.

Такая простая схема работы обуславливает надежность конструкционного решения центробежного вентилятора. Сегодня он встречается повсеместно в системах вентилирования, для поддержания формы уличных надувных аттракционов, в схемах удаления пыли и других твердых частиц из воздуха.

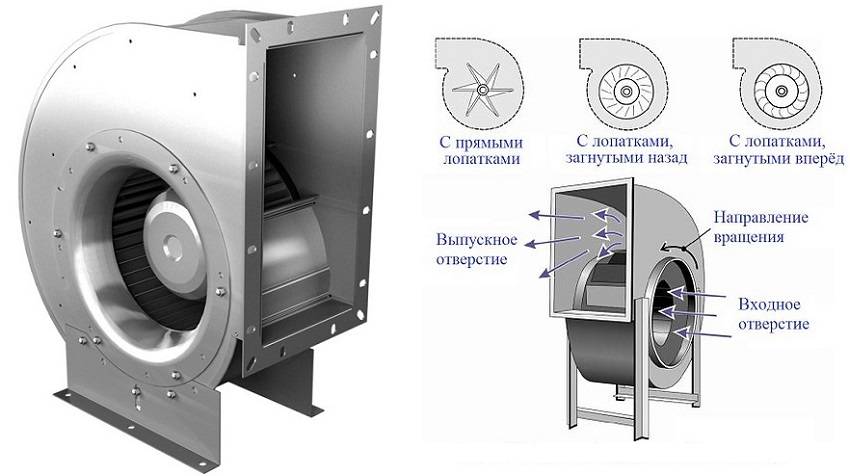

Виды лопастей

В зависимости от конфигурации лопастей, у насоса могут быть разные эксплуатационные характеристики. Это не только выходные технические параметры в виде давления и объема перекачки воздуха. Применяя те или иные конфигурации лопастей, инженеры добиваются снижения массогабаритных показателей насоса и уровня шума.

  1. Изогнутые назад лопасти не позволяют пыли накапливаться внутри вентилятора, хорошо подходят для воздуха с большим уровнем примесей.
  2. Изогнутые вперед лопасти прокачивают максимальное количество воздуха, насос способен обеспечить большое давление.
  3. Самый простой тип лопастей — прямые радиальные. Они применяются в насосах с низким давлением, отличаются малым уровнем шума. Для защиты от эрозии лопатки обрабатывают специальными составами.

Разновидности вентиляторов для ванной по типу конструкции

Существует несколько разновидностей вентиляторов, которые отличаются конструкцией:

  1. Осевой вентилятор выполнен в виде колеса с лопастями, закрепленными консольным способом, помещенного цилиндрический корпус. Колесо крепиться к оси электрического двигателя. Перемещение воздуха происходит в осевом направлении. Крепится такой вентилятор в стене на месте расположения вентканала. Преимущество – высокая производительность и простой монтаж. Поэтому именно осевые вентиляторы чаще всего используются в быту. Единственный минус – шумная работа вентилятора, которая достигает 30 -50 дБ. Но если учитывать, что работает он не постоянно, то этот недостаток можно считать не критичным. Есть современные модели с практически бесшумной работой.
  2. Радиальный вентилятор выполнен в виде лопаточного колеса, помещенного в спиральный кожух. При вращении колеса воздух проходит между лопатками. На сжатый воздух действует центробежная сила, которая отбрасывает его в спиральный кожух. Из него воздух попадает в нагнетательное отверстие. Лопатки внутри рабочего пустотелого цилиндра, расположены параллельно оси вращения с равным расстоянием. Этот вид вентиляторов является тихим. Вентиляторы с загнутыми назад лопатками позволяют экономить до 20% энергии. Вентиляторы с лопатками загнутыми вперед при меньших размерах дают тот же результат и при этом создают меньше шума.
  3. Центробежный вентилятор прост и удобен в применении. Его целесообразно использовать в помещениях площадью больше 15 кв.м. При большой мощности устройство создает немного шума. Сечение бывает прямоугольным или круглым. Установка чаще всего потолочная.

Строение осевого вентилятора

Можно ли отремонтировать канальный вентилятор самостоятельно

Возможность восстановления работоспособности зависит от характера поломок, квалификации исполнителя. В канальном вентиляторе 200 мм (и вообще любого диаметра) не сложно заменить испорченную сетчатую перегородку, отдельные элементы крепления, типовые электронные детали, переключатели, индикаторы. Не слишком трудно сделать собственными руками декоративную панель в точном соответствии с индивидуальными требованиями.

Перемотка катушек электромотора выполняется с применением специального оборудования. Такое задание лучше поручить специалистам профильной мастерской. Второй приемлемый вариант – установка нового силового агрегата с аналогичными техническими характеристиками. Сборку выполняют с точной центровкой крыльчатки.

Канальный и бесканальный вентилятор – в чем отличие

Принципиальное отличие канального вентилятора от бесканального в месте его монтажа. Канальный, как видно из названия, монтируют непосредственно внутрь вентиляционного канала. Бесканальный агрегат устанавливают на выходном отверстии шахты, на крыше или непосредственно в окне (в отверстии стены) проветриваемого помещения – на границе внешней и внутренней среды воздухообмена.

Бесканальная вентиляция отличается малой мощностью и подходит для небольших помещений, где нет высоких значений влажности или вредности воздуха. Это гаражи подсобные площади, где нет жестких требований.

Бесканальный вентилятор

Как правильно установить канальный вентилятор

Из представленного выше фото можно сделать вывод, что само устройство подбирается по диаметру воздуховода. Например, если в системе установлен вытяжной вентилятор диаметром 100 мм, воздуховод также должен иметь этот размер.

Правила установки канального вентилятора

  1. Итак, установка начинается с разборки самого устройства. Необходимо открутить хомуты и снять вентилятор.
  2. После этого на воздуховод монтируется приток с двумя ответвлениями, жестко соединенными между собой, а чаще они представляют собой единое целое. То есть патрубки вставляются в два конца труб, между которыми устанавливается вентилятор.
  3. Кронштейн(ы) крепятся к стене или потолку, или к любой другой плоской поверхности (колонны, арки и т.д.), возле которых проходят трубы. Крепление производится с помощью дюбелей и саморезов.
  4. Вентилятор вставляется на свое место, он крепится к патрубкам хомутами, под которые подкладываются резиновые прокладки.

Установка вентилятора между воздуховодами

Область применения и основные требования к канальным вентиляторам

Быстрое удаление гари из атмосферы кухни предотвращает образование сложных загрязнений на мебели, обоях, других частях интерьера. Не следует забывать и о том, что некоторые примеси способны нанести вред человеческому организму. Эффективно работающая техника устранит из санузла неприятные запахи и повышенную влажность. Такое оборудование выполняет профилактические функции, ликвидируя благоприятные условия для жизнедеятельности микроорганизмов.

Дополнительным преимуществом применения вентилятора для вытяжки является возможность дозированной подачи свежего воздуха. Она пригодится в зимний период, когда слишком интенсивное проветривание с резким понижением температуры будет провоцировать простудные заболевания. Чтобы выбрать оптимальный вариант, надо ознакомится с особенностями современных конструкций.

Следует подобрать такой вентилятор вытяжной для кухни, который будет обеспечивать необходимую производительность

Обязательно надо проверить совместимость вентилятора для вытяжки с имеющимся выходным каналом. Пригодятся:

  • удобное управление;
  • простой монтаж;
  • отсутствие сложностей при выполнении регламентных работ в процессе эксплуатации;
  • долговечность;
  • минимальный уровень шумов и вибраций;
  • разумная стоимость.

Монтаж и цены осевых промышленных вентиляторов канального типа

Как правило, устройство для принудительной вытяжки воздуха устанавливается на входе в воздуховод. Крепления прибора производится при помощи дюбелей, которые продеваются через отверстия на его корпусе

При монтаже очень важно максимально плотно зафиксировать вентилятор. Сделать это можно при помощи силиконового герметика или монтажной пены

При выборе вентилятора стоит обратить внимание на такие характеристики, как мощность и уровень шума при работе

Цены на устройства для вытяжки воздуха зависят от таких факторов, как мощность, размер, материал корпуса и многих других. Ориентировочная стоимость вентиляторов для круглых воздуховодов:

  • цена канального вентилятора 315 мм составляет около 6000 рублей;
  • цена канального вентилятора 250 мм – около 4500 рублей;
  • вентилятор диаметром 200 мм стоит 4000 рублей;
  • цена вентилятора 100 мм – 3000 рублей.

При этом, цена канального вентилятора 200 мм в пластиковом корпусе может быть существенно ниже, чем прибора с таким же диаметром, но в стальном корпусе.

Рекомендуемые места для обслуживания

Невзирая на свои компактные размеры, доступную цену и простой монтаж, канальные вентиляторы способны выполнять очень важные задачи. Если говорить о подавляющем большинстве многоэтажных домов, имеющихся в России, то в них только жилые помещения обладают окнами. Таким образом, чтобы их проветрить достаточно лишь открыть окно. Но, к сожалению, санузел, кладовку или гардероб сложно обеспечить притоком свежего воздуха. Вот здесь-то и могут пригодиться вытяжные вентиляторы – они отлично смогут наладить воздухообмен в закрытых помещениях, а также в кратчайшие сроки вывести и неприятные запахи и водяной пар. Также, канальный вентилятор, в условиях российской многоэтажки, крайне рекомендуется для установки на кухне – здесь можно «убить сразу двух зайцев»: не придется часто открывать окно (особенно актуально для холодного времени года), а дым и копоть будут убираться через дымоотвод направленным методом.

Также, не лишним будет вытяжка грязных воздушных масс из подвального помещения, в котором, как правило, очень быстро накапливается грунтовая, капиллярная и осадочная влага.

Таким образом, существует ряд помещений, которые требуется обеспечить канальной вентиляцией на обязательной основе. К таковым относятся:

  1. Помещения административных, общественных и коммерческих учреждений;
  2. Склады и хранилища различного типа;
  3. Помещения медицинских учреждений;
  4. Обеденные залы и кухонные помещения предприятий общественного питания;
  5. Помещения с пребыванием детей в образовательных учреждениях;
  6. Спортзалы, бани и сауны, а также бассейны;
  7. Производственные площади и индустриальные цеха.

Требования, предъявляемые к мощности и типу канальных моделей, должны устанавливаться согласно типа помещения, предполагаемого к обслуживанию. Разработанные системы вентиляции могут обладать разной протяженностью, геометрией магистралей и производительностью. Однако, для всех магистралей неизменно стоит учитывать функционал, на который оборудование будет ориентировано: не следует приспосабливать прихотливые и маломощные модели для обеспечения воздухом помещений, которые предполагается эксплуатировать в условиях сложного микроклимата, либо в холодное время года, либо имеющих мало поддающийся контролю уровень влажности.

Разновидности и особенности канальных вентиляторов для вытяжки

Различные модели устройств могут существенно отличаться друг от друга по ряду характеристик. К примеру, это могут быть различия по форме корпуса:

Круглые – монтируются в вентиляционных каналах круглой формы, являются самым распространенным вариантом для использования на кухне или в ванной.
Прямоугольные канальные вентиляторы – устанавливаются в вентиляционные шахты с прямоугольным или квадратным сечением. Как правило, прямоугольной формы бывают промышленные вентиляторы, которые характеризуются повышенной мощностью работы.
Квадратные – так же, как и прямоугольные вытяжные осевые вентиляторы, предназначены для установки в квадратную шахту воздуховода и отличаются большой мощностью работы. Так же часто используются в промышленных целях.

Круглый вентилятор для вытяжки

Канальные устройства для вытяжки воздуха различают по особенностям конструкции.

Осевые – имеют корпус в форме цилиндра, внутри которого располагается вентилятор с лопастями, насаженными на ось электрического двигателя. Воздушные массы при такой конструкции перемещаются вдоль оси прибора, а на входе часто устанавливается специальный коллектор, который улучшает аэродинамические характеристики прибора. Из преимуществ осевых вентиляторов для вытяжки можно выделить довольно высокий КПД – свыше 100 м? воздуха в час.

Кроме того, осевые модели характеризуются простотой монтажа, поэтому часто устанавливаются в вентиляционные отверстия ванных комнат или кухонь. К недостаткам можно отнести невысокие напорные характеристики и высокий уровень шума – примерно 30-50 дБ.

Осевые вентиляторы для вытяжки

Радиальные – имеют спиральный корпус, внутри которого расположено лопаточное колесо. При его вращении воздушные массы перемещаются в радиальном направлении, воздух сжимается под действием центробежной силы и выходит из корпуса. Лопатки радиального устройства могут быть направлены назад или вперед, в первом случае при работе экономия составляет до 20% электроэнергии, а шум прибора значительно снижается. Лопатки, загнутые вперед, увеличивают мощность работы вентилятора. Радиальные модели отличаются компактными габаритами, поэтому могут быть легко установлены практически в любой воздуховод.

Центробежные – относительно новая модель, которая уже успела завоевать большую популярность среди пользователей. Центробежные вентиляторы для вытяжки хорошо подходят для установки в помещениях, площадь которых превышает 15 м?, отличаются большой мощностью и практически бесшумной работой. Преимущество центробежного вентилятора состоит в том, что его можно устанавливать не только перед воздухозабором, но и посередине вентиляционной шахты.

Принцип работы центробежного вентилятора

Так же существуют такие специализированные модели, как вентиляторы для дымоудаления и защищенные от взрывов. Осевые вентиляторы дымоудаления рассчитаны на перемещение воздушных масс, в которых присутствует некоторое количество примесей. Это хороший вариант не только для производственных помещений, но и для кухонь, на которых часто готовятся большие объемы пищи. Кроме того, данные модели вытяжек отличаются большой мощностью и позволяют в кратчайшие сроки вытянуть пар и дым из помещения.

Вентилятор для дымоудаления

Взрывозащищеный осевой вентилятор предназначен, в первую очередь, для организации принудительной вытяжки воздуха с горючими или взрывоопасными примесями. Такие модели достаточно редко применяются в быту, однако пользуются большой популярностью на предприятиях, где существует повышенный риск возникновения пожара или ведется работа с взрывоопасными веществами.

Основные и дополнительные функции вентилятора

Основное функциональное назначение канального вентилятора заключается в удалении из помещения отработанных, застоявшихся, влажных или неприятно пахнущих воздушных масс. Приточные устройства подают порции свежего воздуха в дом.

Некоторые разновидности имеют набор дополнительных функций:

  • Обратный клапан защищает от создания перевернутой тяги в канале, когда прибор не работает. Эта функция удобна для многоквартирных домов, в которых при определенных погодных условиях (летняя жара) воздух из каналов выше расположенных квартир попадает в помещения ниже.
  • Модели с датчиками влажности и температуры хороши тем, что сами оценивают характеристики воздушных масс, автоматически включаются при отклонении показателей от нормы. Их преимущество в энергоэкономичности, ведь они работают только тогда, когда это действительно необходимо.
  • Функция реверса позволяет запускать вращение вентилятора в обратном направлении. В этом случае прибор будет не удалять воздух из помещения, а подавать порции свежих воздушных масс внутрь. Модели с реверсом устанавливают на кухнях и в других жилых комнатах.

Лучшие радиальные канальные вентиляторы

Радиальные вентиляторы используются в основном в больших промышленных помещениях. Их КПД существенно отличается от устройств, описанных выше. Команда ВыборЭксперта изучила предложения производителей в этом сегменте и выбрала 3 мощные и надежные модели среди центробежных устройств.

Dospel WK 315

Экономичный полупрофессиональный канальный вентилятор для вытяжки, который рекомендован для использования в кафе, барах, ресторанах, складских или производственных помещениях. Он увеличивает давление в воздуховоде и подходит для каналов круглого сечения диаметром 31,5 см. Однофазный электродвигатель потребляет минимум электроэнергии, оснащен внешним ротором и разработан для длительной работы без перерыва.

Уровень защиты IP 44 позволяет использовать прибор не только внутри, но и на улице. Устройство выдерживает резкие перепады температуры. Загнутые назад лопасти хорошо отбалансированы. Это значительно увеличивает срок службы прибора. Регулярного технического обслуживания модель не требует. Корпус сделан из оцинкованной стали, которая не подвержена коррозии.

Достоинства

  • Высокая производительность – 2200 м3/ч;
  • Небольшой вес;
  • Монтируется в любом положении;
  • Продается во многих магазинах и интернете.

Недостатки

  • Высокая цена – от 13 000 рублей;
  • Работает шумно.

Мощность Dospel WK 315 настраивается с помощью регулятора оборотов RP 300 и RN 300. Однако их нужно докупать отдельно от вентилятора.

Zilon ZFO 200

Самый малошумный центробежный вентилятор для воздуховодов диаметром 20 см из представленных в рейтинге моделей. Корпус из композитного полимера имеет малую отражающую способность. К тому же материал не разрушается при использовании в агрессивной среде. Это делает прибор тише и долговечнее пластиковых вариантов. Встроенные термоконтакты с автоматическим перезапуском защищают двигатель от перегрева. Скорость вентиляторов регулируется плавно, без скачков мощности. ZFO 200 ставится прямо в воздуховоды круглого сечения. Монтировать прибор можно в любом положении, это не влияет на качество работы.

Достоинства

  • Электродвигатель с балансировкой в 2-х плоскостях;
  • Класс электроизоляции II;
  • Не подвержен коррозии;
  • Диапазон рабочих температур от -30 до +60 градусов.

Недостатки

Не везде продается.

Ванвент ВКВ-315Е

Модель входит в лучшие канальные вентиляторы для круглых воздуховодов с встроенным управлением. С помощью ЕС-контроллера можно дистанционно управлять прибором на основании сигналов таймера, датчиков температуры, влажности или других внешних устройств. Даже при длительной работе без перерыва прибор практически не нагревается, не нуждается в дополнительном охлаждении.

Контроль работы устройства полностью автоматизирован. В конструкции есть защита от перегрева, блокировки ротора, перекоса фаз или других сбоев. Эти опции увеличивают срок службы Ванвент ВКВ-315Е. Двигатель находится внутри рабочего колеса, благодаря чему невозможно повредить его снаружи. Такая конструкция обеспечивает низкий уровень шума – не выше 67 дБ. Корпус сделан из высококачественной оцинкованной стали, которая не боится влаги и не подвержена коррозии.

Достоинства

  • Экономит электроэнергию;
  • Не требует частого обслуживания;
  • Компактный размер;
  • Надежный двигатель.

Недостатки

Дорого.

Модель рекомендована для помещений, где нужна мощная принудительная вентиляция – в супермаркетах, отелях, аэропортах, кинотеатрах, на вокзалах.

Расчет мощности

Для создания должной вытяжки для всякого вентилятора нужны правильные вычисления его производительности. Иначе он может не справиться с нагрузками, и коэффициент полезного действия будет низок. Мощность вытяжного механизма необходимо рассчитывать с учетом вида комнаты и объема воздушной массы, которую необходимо обновлять.

По нормативным расчетам, на кухне воздух посредством вентилирующего прибора должен обмениваться не менее 9-14 раз за час. В ванной комнате обновление воздушной массы может происходить реже, примерно 5-8 раз в течение одного часа. В то же время при пользовании душем это значение необходимо увеличивать до 17-20 раз в час.

Для туалетов обычно хватает 5-9 обновлений за вышеупомянутый промежуток времени. Чтобы правильно высчитать минимальную мощность вентилятора, нужно, прежде всего, подсчитать объем обслуживаемого помещения, а затем умножить на требуемое количество замены воздушной массы за час. Например, на кухне с объемом 30 м³ требующаяся наименьшая мощность вентилятора должна быть 30 м³ х 14 = 420 м³/час.

Большую роль для полной вытяжки играет и расположение устройства. Ведь удаляемый из комнаты воздух необходимо полностью заменить свежим. Обычно это происходит через щели в двери или специально предусмотренные для этого отверстия в стене. А когда прибор находится рядом с выходом на улицу, то он создаст обмен воздуха только вблизи и не сможет повлиять на остальную воздушную массу в комнате.

Специалисты рекомендуют располагать вентилятор наверху, чтобы всасывать теплый воздух, при этом источник для его поступления должен быть напротив прибора.

На кухне вытяжной вентилятор устанавливать желательно около плиты, поскольку это будет способствовать дополнительной вытяжке вредных запахов от приготовления пищи.

В случае, когда в комнате стоят приборы с дымоходом, то располагать вентиляторы нужно так, чтобы не происходило всасывания угарных газов из дымоходной трубы обратно в помещение. Такие требования не распространяются на котлы с распределенной тягой, в которых внутри трубы происходит обмен свежего воздуха с отработанным газом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
