Как установить вытяжной вентилятор в ванную

Выбор вытяжного кулера

Перед тем, как провести монтаж вентилятора в ванной, необходимо сделать замеры ширины, высоты и глубины отдушины и записать полученные данные. Исходя из этой информации, следует выбирать вентиляторы в магазине.

Расчет мощности кулера очень важен перед покупкой вытяжки. По санитарным нормам, воздух в ванной комнате должен поменяться 6-8 раз в течение 1 часа, и вентиляторы должны справляться с такой задачей. Расчет мощности производится по следующей формуле: L = V * K, где L – это объем воздуха для полного воздухообмена (м3/ч), V – объем помещения, а K – коэффициент воздухообмена (сколько раз воздух должен смениться за 1 час).

Пример расчета: Длина комнаты – 2,5 м, ширина – 3,2 м, высота 2,8 м. Узнаем объем помещения: V = 2,5 * 3,2 * 2,8 = 22,4 м3. Далее, подставляем полученный результат в формулу: L = 22,4 * 8 = 179,2 м3/ч. Исходя из расчета, кулер должен за 1 час пропустить через себя 179,2                м3/ч воздуха. При выборе прибора рекомендуется остановиться на той модели, которая будет по мощности на 20% превышать расчетную. То есть, агрегат должен иметь запас мощности. В данном случае, для установки вентилятора в туалете или ванной с таким объемом, будет достаточно кулера с производительностью 200 м3/ч.

Установка вытяжного вентилятора в ванной регламентируется нормами допустимого шума. Поскольку при повышении мощности аппарата неизбежно повышается его шумность, то при выборе агрегата следует придерживаться норматива: сила звука от работы кулера не должна превышать 30 дБ.

Особенности монтажа

Вентилятор подключают к двухжильному проводу. Предварительно с устройства снимают лицевую панель. От распределительного щитка к вентиляционному отверстию прокладывается штроба. Она должна быть строго вертикальной или горизонтальной, без наклонных линий.

На клеммы вентилятора нанесена англоязычная маркировка:

  1. L — фаза.
  2. N — нулевая жила.
  3. T — для подсоединения сигнального провода. Используется в моделях с таймером.

Жилы различаются по цвету. Нуль — голубой, фаза идет в коричневой либо белой изоляции. Их необходимо правильно подсоединить к клеммам вентилятора и проверить надежность контакта. На корпусе устройства расположены 4 отверстия под винты или саморезы. Крепежные элементы входят в комплект поставки. Вентилятор можно закрепить и на кафельной плитке без сверления. Для этого подойдет силиконовый клей. Можно воспользоваться жидкими гвоздями.

Потолочная установка

Потолочная вытяжка в ванной

В некоторых домах электровентилятор может быть установлен на потолке. В частных домах вентиляционный канал прокладывается по чердаку, поэтому и вентиляционная система размещается там же.

Установка на натяжной или подвесной потолок усложняется. На натяжном потолке потребуется сделать специальную подставку, а к гипсокартону кулер можно прикрутить с помощью дюбелей. Если потолок уже смонтирован, потребуется демонтаж. Чтобы не демонтировать потолки, можно воспользоваться одним из двух методов:

  • протягивание проводов через отверстие, которое позже нужно будет заделать;
  • провести проводку по потолку и скрыть ее кабель-каналом.

Выполнять подобный монтаж довольно сложно. Оптимальный вариант – продумать вентиляционную систему перед ремонтными работами и заранее подготовить место для монтажа.

Установка на стене

Устройство прикладывают к поверхности. Карандашом или маркером намечают места сверления. Для формирования крепежных отверстий подойдет ударная дрель либо перфоратор. Необходимо использовать сверла с победитовой напайкой. После высверливания отверстий нужной глубины в них забивают пластиковые дюбели.

Вытяжку вставляют в отдушину и закрепляют комплектными шурупами. Затем можно приступать к подключению устройства. Схема зависит от характеристик и функциональных возможностей модели.

Алгоритм настенного монтажа без сверления:

  1. Поверхность стены в месте крепления зачищают.
  2. По контуру наносят силиконовый клей или жидкие гвозди
  3. Устройство прикладывают к отверстию вентиляционного канала.
  4. Для проверки горизонтали используют уровень.
  5. Вентилятор фиксируют скотчем на 2-3 часа.

Завершающий этап — подача питания и возвращение на место декоративной панели.

Как установить вытяжной вентилятор самостоятельно

Вытяжные вентиляторы — фото

Процесс установки самого вентилятора занимает минимум времени, но перед этим необходимо правильно все подготовить, продумать способ подключения, при необходимости проложить кабель для электропитания. Вся проводка должна располагаться в штробах и скрываться под облицовкой, чтобы исключить малейшие риски контакта с водой. Если вентилятор потолочный, а сам потолок подвесной, то необходимость в штробах отпадает: проводку крепят прямо к потолочному перекрытию, фиксируя специальными хомутами. Разумеется, все провода должны находиться в гофре.

Для подключения вентилятора обычно используется трехжильный кабель ВВГ – он позволяет подать на устройство ноль, заземление и фазу с выключателя.

Кабель ВВГ

Причем выключатель может быть как одноклавишным, так и двухклавишным. Второй вариант предпочтительнее: включать и выключать вентилятор можно независимо от света.

Двухклавишный выключатель

Если у вас нет опыта работы с электропроводкой, стоит пригласить для этого профессионального электрика, ведь любая ошибка или небрежность может привести к серьезным последствиям. После того, как кабель будет проложен, можно приступать к монтажу вентилятора.

Для работы понадобится:

  • болгарка;
  • дрель со сверлами по плитке и по бетону;
  • карандаш;
  • соединительные клеммы;
  • обычная и индикаторная отвертки.

Шаг 1. Распаковывают вентилятор, проверяют его целостность и комплектацию. Обычно крепежные элементы входят в комплект, но если они отсутствуют, следует заранее купить саморезы и пластиковые дюбели.

Стоит проверить диаметр вентканала заранее

Шаг 2. Подготавливают вентиляционное отверстие. Если оно было закрыто облицовкой, нужно приложить к плитке корпус вентилятора и аккуратно обвести карандашом. После этого делают по контуру вырез при помощи болгарки. Если отверстие было открытым, нужно очистить его от пыли и строительного мусора, убедиться, что вентилятор хорошо входит и не цепляется за края.

Шаг 3. С устройства снимают лицевую панель и внутреннюю крышку вентилятора, откладывают их в сторону. Теперь нужно выполнить разметку под крепления. Для этого вентилятор вставляют в отверстие до упора, выравнивают, ориентируясь по швам плитки или строительному уровню, и сквозь отверстия в корпусе намечают карандашом точки.

Чтобы снять декоративную крышку, нужно открутить болтик

Крышка демонтирована

Сетку тоже нужно снять

Откручиваем болтик

Видим провода внутри

Если у вентилятора есть веревочка-выключатель, нужно демонтировать ее

А затем соединить провода в клемме

Так выглядит соединение проводов

Шаг 4

В дрель вставляют сверло с победитовым наконечником и осторожно, на низких оборотах, просверливают плитку насквозь в отмеченных точках. Затем меняют сверло и в режиме перфоратора углубляются в бетон. Готовые отверстия очищают от пыли и вставляют в них пластиковые дюбели

Готовые отверстия очищают от пыли и вставляют в них пластиковые дюбели.

Разметка мест сверления

Сверло

Процесс сверления

Можно просверлить отверстия перфоратором, но сделать это сложнее

Отверстия под дюбели

Дюбели

Шаг 5. Еще раз примеряют вентилятор к отверстию и определяют, где будет проходить кабель. В этом месте вырезают болгаркой полукруглый паз, соответствующий по размеру сечению провода. На корпусе устройства также просверливают отверстие под провод.

Паз обозначен красным кругом

Шаг 6. Вентилятор подносят к стене, продевают электрический провод сквозь отверстие в корпусе, затем заводят его в паз и вставляют вентилятор. Фиксируют его к стене саморезами при помощи шуруповерта или отвертки.

Отверстие в корпусе отмечено красным кругом

Вывод провода через отверстие

Шуруп для фиксации вентилятора

Крепление вентилятора к стене

Шаг 7. Выполняют подключение. Провода поочередно соединяют между собой с помощью клемм, после чего соединения обматывают изолентой для большей надежности.

Подключение проводов

Герметизация проводки

Шаг 8. Закрывают вентилятор крышкой, которая прикручивается по центру одним шурупом, а затем включают питание и проверяют работу устройства. Теперь остается лишь вставить защитную сетку и закрепить лицевую панель. Многие мастера предпочитают обходиться без сетки, поскольку она быстро загрязняется и перестает пропускать воздух. Чтобы этого избежать, приходится регулярно ее снимать и промывать водой.

Центральная крышка

Прикручивание болтика в центр крышки

Крышка зафиксирована шурупом

Установка декоративной крышки

Фиксация декоративной крышки болтиком

Вентиляторы для вытяжки в ванную комнату

Самый простой и малобюджетный способ устройства вентиляции

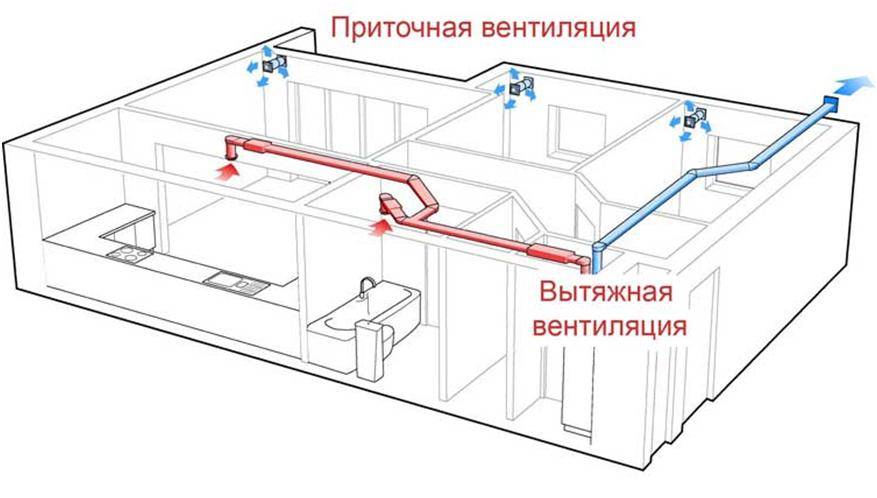

Во время строительства многоквартирных домов, да зачастую и частных, предусматривается только естественная вентиляция. Нельзя сказать, что это плохо или неправильно, но только в том случае, если ее действительно предусмотрели. Принцип действия такого воздухообмена очень прост. В естественные щели окон и дверей свежий воздух, наполненный кислородом, поступает в квартиру или дом. Проходя через все помещения, подхватывая запахи, излишнюю влажность, он насыщается углекислым газом и устремляется к вентиляционным решеткам, находящимся в санитарных комнатах и на кухне.

Недостатки естественной вентиляции

Такая работа естественной вентиляции является идеальным вариантом. В реальной жизни все намного сложнее.

  • Свободному притоку воздуха мешают герметичные металлопластиковые окна и современные конструкции дверей с уплотнителями.
  • Хорошая работа естественной вентиляции (с притоком и вытяжкой) обеспечивается только в холодное время года, когда присутствует разница температур в помещении и на улице. В другое время ее работе могут способствовать приточные и вытяжные вентиляторы.

Монтаж вытяжки своими руками

До того, как сделать вытяжку в ванной, нужно произвести соответствующие подготовительные мероприятия:

  1. Вначале надо проверить тягу в вентиляционной шахте, для чего подержать у отверстия зажженную свечу или спичку. Если пламя отклонится в сторону колодца, то это означает, что вытяжка работает естественным путем. В случае, когда пламя будет отклоняться обратно, необходимо будет прочистить вент. канал. Если же возникли подозрения, что канал засорился наглухо, необходимо вызвать специалистов. Они с крыши дома проверят весь колодец и устранят неисправность.
  2. Примерить купленное устройство. Если прибор не входит в вентиляционное отверстие, то можно его расширить, либо поменять в магазине на другую более подходящую модель.
  3. Снять с прибора внешнюю сетку и решеточку.

А также важно проверить приток воздуха в помещение при закрытых дверях в ванную комнату. Возможно, придется вмонтировать специальную решетку внизу дверного полотна или подрезать дверь, сняв ее с петель, чтобы оставить больше щель внизу

Эти варианты сделают приток из жилой комнаты в ванную постоянным.

Подготовка отверстия

Если отверстие не соответствует, и не удалось поменять вентилятор, то это можно исправить следующим образом. Когда дыра канала больше сечения прибора, то в отверстие нужно вставить пластмассовый или гофрированный патрубок, а вокруг щели заделать пеной. А после ее остывания, обрезать выступающие фрагменты наполнителя острым ножом.

Если же отверстие вытяжной шахты меньше диаметра вытяжного изделия, его нужно расширить с помощью перфоратора и шлямбура. Для этого нужно просверлить по намеченной окружности отверстия, а затем шлямбуром сколоть перемычки.

Выбор оптимальной схемы подключения

Есть несколько методов подключения вентиляции к электролинии. Вентилятор может включаться по настроенным датчикам, либо с включением лампочки в помещении ванной. В первом случае он включается после того, как влажность в помещении достигнет предельного значения.

Окончание работы прибора также может происходить в двух вариантах: по таймеру через определенное время или выключателем, размещенным в ванной.

Подключение вытяжки к лампочке обеспечивает начало его работы в момент включения света. Однако у прибора нужен индивидуальный выключатель, чтобы можно было разъединить эти две цепочки: вытяжку и освещение. Его устанавливают обычно на стене, если не предусмотрено размещения на самом корпусе изделия.

В последнем случае вентилятор отключается за счет натягивания цепочки. Выбирать модель по возможности нужно с длинным шнурком, чтобы он был доступен членам семьи с маленьким ростом.

Отключение по таймеру имеет свои плюсы и минусы. При выходе из ванной можно не беспокоиться об отключении прибора. Но в случае, если вентилятор не обеспечивает удаление сырости полностью, и надо увеличить время, то здесь возникают неудобства. Поэтому лучше приобретать изделие с выключателем, чтобы работу его можно было контролировать.

Порядок проведения монтажных работ

Перед тем как устанавливать вентилятор, нужно внимательно ознакомиться с инструкцией. Вынуть все принадлежности из коробки: крепеж в виде четырех дюбелей и шурупов. Если нет возможности или желания сверлить, то можно приклеить посадочное место прибора к стене. Но если придется менять его, то снимать вентилятор придется с затруднением.

Рассмотрим подробнее весь алгоритм действий монтажа вентилятора на вытяжку в ванной посредством саморезов:

снять облицовочную решетку с прибора, открутив болтик, или снятием защелки (в зависимости от модели);
вставить корпус изделия в дыру вытяжного колодца;
сделать разметку под крепежные отверстия, при этом надо учесть место вхождения кабеля;
изъять прибор из отверстия;
просверлить отверстия под дюбеля в размеченных местах (если это придется делать по плитке, то сверлить надо с осторожностью, чтобы ее не расколоть);
ввести пластиковые стержни в просверленные дыры;
завести в технологическое окно провод, совместить отверстия с дюбелями и закрепить вентилятор;
вскрыть клеммную коробку и установить провода по схеме;
уложить провода в специальные каналы, закрыть коробку;
проверить работу прибора, включая свет либо от своего выключателя.

Таким образом, принудительная вентиляция в ванной комнате настроена и готова к удалению сырого воздуха из ванной комнаты.

Подключаем вентилятор с таймером

Агрегаты, оснащенные таймером, удобны в эксплуатации.

Принцип функционирования такого устройства следующий:

  1. Вентилятор запускается параллельно с освещением.
  2. После выключения лампочки агрегат вращается заданное пользователем время, удаляя из помещения отработанный воздух.
  3. Затем автоматически отключается.

Для обеспечения полноценного функционирования устройства используются 4 жилы:

  • фаза от распределительного щитка;
  • электропровод, подсоединенный к лампочке;
  • контур заземления;
  • нулевая жила;

Для самостоятельного монтажа рекомендуется приобрести устройство накладного типа с необходимым набором встроенных датчиков — влажности, движения и пр..

К одноклавишному выключателю

Можно включать освещение и вентиляцию одной клавишей, но с небольшой задержкой запуска климатического агрегата. Некоторые модели оснащаются электронным таймером. В таких устройствах предусмотрена возможность выбора функционального режима. Их переключатель реализован в виде 3 штырьковых контактов. Два из них замыкаются джампером — специальной перемычкой. Один режим называется «туалет». Для его активации замыкаются верхний и средний контакты.

Смысл этого режима состоит в том, что при подаче питания сразу запускается двигатель вентиляционного агрегата. Второй режим называется «ванная». Свет зажигается сразу после нажатия клавиши выключателя, а кулер начинает работать с установленной задержкой. В этом режиме пуск агрегата произойдет только, если временной интервал между включением и выключением освещения составит не менее 90 секунд.

К двухклавишному выключателю

При подключении вытяжного агрегата к двухклавишному выключателю фаза прерывается на одном из контактов. Такой способ электрической коммутации позволяет включать вентиляцию и освещение раздельно. Нулевая и фазная жила системы питания замыкаются на соответствующих выходах клеммной колодки устройства. На одной из клавиш выключателя находится фаза управления. Ее замыкают на контакт таймера вытяжного устройства.

Управление работой агрегата и настройка режима функционирования осуществляет через него. Этот провод имеет коричневую цветовую маркировку. Можно использовать незадействованную при таком типе подключения зелено-желтую жилу, которая отвечает за заземление. Оно в данном случае на кулер не заводится. Для подключения вытяжного агрегата к двухклавишному выключателю рекомендуется использовать трехжильный силовой кабель. Это позволит обеспечить отдельное функционирование освещения и вентиляции либо спаренное.

Влагостойкость и температурная прочность

В ванной комнате брызги и пар появляются не от случая к случаю, а присутствуют постоянно. Сырость опасна для электрической бытовой техники и может стать причиной короткого замыкания или несчастного случая.

Чтобы этого не случилось, необходимо устанавливать в таком помещении вытяжные вентиляторы с влагостойким корпусом, герметично защищающим рабочие элементы от проникновения влаги. Такие приборы имеют высокую степень защиты.

При покупке нужно обращать внимание на маркировку изделия. Литеры IP показывают защиту от проникновения

Первая цифра после букв означает насколько корпус защищен от твердых предметов/пыли, вторая — от воды/влаги. Чем выше вторая цифра, тем меньше шансов, что вода и конденсат, попав на электрические части, нарушат работу агрегата/

Если владельцам нравится регулярно принимать ванну или подолгу стоять под горячим душем, стоит обратить внимание на вытяжные модели, не боящиеся высоких температур. Такие приборы корректно работают в диапазоне 70-180°С

Шумность и мощность прибора

В процессе работы вытяжной вентилятор издает определенный шум. Чтобы это не раздражало, желательно выбирать приборы, звучащие в пределах 30-45 дБ.

Особенно четко эти параметры нужно выдерживать владельцам компактных квартир или небольших городских студий, где ванная комната находится в непосредственной близости от жилых помещений. Рейтинг бесшумных вентиляторов представлен в этом обзоре.

В крупногабаритных квартирах и домах на этот параметр можно не обращать столь пристального внимания.

Очень мощное устройство быстро «вытянет» из помещения влагу, но затратит значительное количество энергоресурса и будет выражено шуметь в процессе работы. Слишком слабый вентилятор не справится с задачей, и хозяева не увидят смысла в его эксплуатации.

Поэтому покупать вытяжной вентилятор в просторную ванную комнату нужно тот, какой лучше и быстрее совершает воздухообмен и обладает более интенсивной мощностью.

Для поддержки комфортной атмосферы в маленькой санитарно-гигиенической зоне хватит компактного изделия со средней или небольшой скоростью вращения лопастей.

Стоимость и дополнительные элементы

Стоимость варьируется в широком диапазоне и напрямую зависит от бренда-изготовителя. В отличие от отечественных и китайских приборов, устройства от знаменитых торговых марок Европы продаются по более высокой цене.

Но «дорогой» не всегда означает «идеальный», поэтому платить только за бренд не обязательно. Лучше внимательно изучить параметры моделей и отзывы реальных покупателей, а потом на их основании определиться с выбором нужного предмета бытовой техники.

При отключенном вытяжном модуле обратный клапан предохраняет помещение от проникновения из вентиляционной шахты неприятных запахов, дыма и резких ароматов.

Особенно этот момент важен для жильцов многоквартирных домов, где все помещения подключены к единой системе воздухоотводных коммуникаций.

Москитная сетка – полезный и практичный элемент вытяжного устройства для вентилирования. Обеспечивает внутренним частям устройства надежную защиту от засорения и проникновения извне мелких мошек и насекомых.

Установив вытяжной вентилятор в ванную комнату, вы навсегда забудите о сырости и затхлости, характерных во влажных помещениях. Небольшой, и выносливый прибор быстро удалит все неприятные, едкие запахи и сделает воздух более чистым, здоровым и комфортным.

Для монтажа устройства не требуются дорогостоящие инструменты, специфические знания и практический опыт. Изделие просто вставляется в воздухоотводящую шахту и закрепляется там с помощью соединительных элементов, входящих в комплект. Работа очень проста и окажется по силам каждому домашнему мастеру.

Современный рынок вентиляционных приборов предлагает множество моделей, и подобрать подходящее устройство иногда проблематично, согласны? Чтобы облегчить эту задачу, мы подготовили обзор лучших вытяжек для санузлов с указанием их технических параметров, преимуществ и недостатков по мнению пользователей.

Зачем нужна вентиляция в ванной?

Если вытяжка на кухне обеспечивает удаление запахов пищи, то в ванной комнате вытяжка за счет обеспечения циркуляции воздуха уменьшает температуру и влажность, снижает вероятность создания благоприятных условий для появлении плесени и грибка, которые действуют разрушающе на внутреннюю отделку ванной комнаты и способны вызывать различные заболевания.Стирка и сушка белья, принятие ванны, душа – все это связано с созданием в ванной специфического микроклимата с повышенной температурой и влажностью.

Но нередко случается, что в процессе строительства или спустя какое-то время после сдачи дома в канале, через который должна осуществляться естественная вытяжка, скапливается мусор, он забивается пылью и перестает выполнять свою функцию из-за уменьшения расчетного сечения.В этом случае нам и пригодится современный вытяжной вентилятор, который можно установить в отверстие вентканала, обычно закрытое специальной решеткой.Вентиляторы, выпускаемые сегодня, имеют низкое энергопотребление, работают практически бесшумно, обеспечивают хорошую производительность, удаляя избытки тепла и влаги из ванной.

Как подобрать осевой вентилятор для ванной?

Для того чтобы правильно выбрать вентилятор в магазине, нужно в первую очередь знать количество воздуха, которое должно удаляться вентилятором.Современные нормы предписывают в ванной обеспечивать воздухообмен в объеме 25 куб.м/час. Соответственно, нужно подобрать вытяжной вентилятор, имеющий такую производительность.

Также следует обратить внимание на уровень шума создаваемый работающим вентилятором. Современные требования предписывают значение не превышающее 35 дБ

Советы по выбору вентилятора в ванную вы можете увидеть в этом видео:

Проверка естественной вентиляции

Перед тем, как установить вентилятор в ванной, необходимо определить, насколько хорошо работает естественная вытяжка. Делается это простым способом: возьмите лист тонкой бумаги или разверните салфетку; откройте форточку в любой комнате; приложите бумагу к отверстию вытяжки. Если салфетку сразу же притянуло к отверстию – это значит, что естественная вытяжка работает правильно. В случае, если салфетка не притягивается, то следует задуматься об установке вентилятора в ванной комнате.

Проверить эффективность вытяжки можно, если поднести к отверстию зажженную спичку или зажигалку. Если пламя сильно отклоняется в сторону канала, то вентиляция работает нормально. В противном случае, при слабом отклонении пламени или если оно горит ровно, потребуется вытяжной кулер.

Если вы убедились, что вентиляционный канал засорен, то его можно прочистить, опустив в него гирю конусообразной формы. Если по каким-либо причинам вы этого не можете сделать, обратитесь в коммунальную службу, они подскажут, в какую организацию нужно подать заявку.

Монтаж круглых канальных вентиляторов

В отличие от прямоугольных вентиляторов, круглые канальные вентиляторы лучше всего устанавливать в горизонтальном положении. Как уже упоминалось выше, их можно устанавливать в любом положении, но максимальная эффективность достигается при горизонтальной установке. Многие канальные вентиляторы круглого сечения имеют специальный шумопоглощающий пластиковый корпус. Это позволяет исключить из конструкции вентиляционной системы дополнительные шумоглушители.

Процесс установки круглых канальных вентиляторов очень похож на процесс установки прямоугольных канальных вентиляторов, с теми же требованиями к прямым входным и выходным участкам. Однако круглые воздуховоды позволяют использовать более простые и менее дорогие компоненты вентиляционной системы.

Еще одной особенностью круглых воздуховодов является необходимость в специальных креплениях. Такие крепления должны обеспечивать надежность и прочность всех компонентов без изменения формы сечения воздуховода.

Монтаж систем вентиляции с канальными вентиляторами должен выполняться квалифицированными специалистами, имеющими опыт установки таких систем. Предварительный детальный расчет системы позволит избежать большинства проблем, связанных с монтажом и регулировкой отдельных секций и всей системы. Использование самостоятельно изготовленных компонентов или соединений канальных вентиляторов и воздуховодов допускается только в тех случаях, когда невозможно использовать стандартные конструкции. Все соединения в системе вентиляции должны плотно прилегать и обеспечивать надежное соединение.

Схемы подключения вентилятора

Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.

Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену.  Если это невозможно, следует подумать о декоративных накладках или коробах.

Существует три способа подключения в электросети:

  1. С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
  2. Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
  3. Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.

От лампочки

На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.

Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.

Выключается прибор только тогда, когда будет погашен свет.

Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:

К плюсам следует отнести:

  • простоту монтажа;
  • низкую стоимость.

Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).

Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии.. Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.

От выключателя

Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.

Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.

Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.

По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.

Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).

Через автоматику

Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.

Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.

Таким образом, помещение  достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.

Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель.  Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.

Стандартный алгоритм работы заключается в следующем:

  • Вентилятор включается одновременно со светом.
  • Пока горит лампочка, вытяжка работает.
  • После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
  • Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.

Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.

Вентиляционное отверстие снаружи подвесного потолка

В домах, где отверстие воздуховода находится выше уровня, на котором монтируется подвесной реечный или натяжной потолок, вытяжной канальный или осевой вентилятор вставляется в штатный воздуховод в стене, а на полотне потолка, напротив него проделывается еще одна дыра.

Стандартная ширина планки реечной конструкции — 84 мм, поэтому отверстие должно иметь диаметр 80 мм, чтобы не смять реечный профиль. Дыра просверливается в рейке дрелью оснащенной фрезой «балеринкой» на мм.

Решетку можно взять больше, диаметром 100 мм, на ней намечаются отверстия под саморезы. Она прислоняется к разметке, и через нее сверлят монтажные дырки под крепление. Сразу вкручивать саморез в потолок (без предварительно просверленных под него дыр) не рекомендуется: малейшая осечка, он воткнется не там, где нужно. Шляпки саморезов скроет декоративный элемент решетки.

Подобным образом своими руками делается вентиляция в натяжных полотнах, только тут отверстие аккуратно вырезается, а не сверлится. Решетка крепится на потолок специальными зажимами или силиконовым клеем.

Расположение вентиляционных каналов

Как правило, монтаж вентилятора не требует дополнительной системы из воздуховодов. С вентилированием справится осевой радиальный вентилятор, устанавливаемый на нише вытяжного воздуховода. Этот способ его расположения и монтажа имеет смысл, если шахта находится непосредственно за стеной ванной комнаты, которая также может быть совмещенной с туалетом. Многие дома оснащены пассивной вентиляцией, дырой в стене ванной, ведущую в туалет. Из него воздуховод идет к магистральному вентиляционному каналу. В таком случае часто в туалете делают активную вентиляцию (вентилятор подключается к электросети), а в ванной комнате, пассивную.

Если ванная и туалет разделены, но имеют свои отдельные отверстия, выходящие в общую шахту, то тогда оптимальным вариантом будет установка канального вентилятора. Его нужно установить на сегменте шахты, где соединяются воздуховоды из двух комнат.

Когда вентиляционный канал находится через одно или больше помещений, потребуется подвести его непосредственно в комнату с помощью пластиковых или гофрированных алюминиевых вентиляционных коробов. Монтаж вентилятора во всех случаях осуществляется, как описано ниже.

Схема вентиляции в квартире

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
