Степень защиты IP: расшифровка обозначения стандартов

Как расшифровать символы IP44, IP40

Символы IP44 часто встречаются на настольных светильниках, корпусах розеток, выключателях и прочих домашних приборах. Это базовая маркировка, которая по стандартам допускается к использованию в жилых помещениях. В кухню и ванную можно устанавливать розетки и выключатели, с минимальным стандартом — IP44. На балконах и прочих помещениях с доступом воздуха, необходимо устанавливать оборудование с IP45.

IP40 часто можно увидеть на электрической аппаратуре, которая располагается внутри помещений, полностью защищённых от проникновения влаги. А также с незначительными перепадами температуры, во избежание появления конденсата. Так как приборы с IP40 не имеют защиты от воды вообще. В противном случае рекомендуется применять электроприборы с пометкой IP44.

Пример расшифровки

Общее обозначение IP54. Из таблицы видно, что корпус пыленепроницаемый и полностью устойчив к брызгам под любым углом и не позволяет прикасаться к токоведущим частям руками или инструментами.

Наиболее распространенные уровни защиты

  • IP20 – маркировка подразумевает защиту корпуса электрооборудования от инородных тел размером 12,5 мм и более (см. Таблицу). Защита от влаги отсутствует, экран устанавливается в сухом помещении и механических воздействий нет. Вывод – щит, устанавливаемый в коридоре или гостиной жилого дома (квартиры);
  • IP30 – не защищен от влаги, но имеет повышенную защиту от механического воздействия 2,5 мм предметов;
  • IP44 – означает, что электрооборудование защищено от механического воздействия предметов толщиной 1 мм и брызг под любым углом. Устанавливается во влажном помещении рядом с инструментами и машинами.
  • IP54 – маркировка означает отличие от 44 частичная защита от пыли и полная защита от посторонних предметов. Устанавливается на открытом воздухе и в помещении без открытого попадания водяных струй и пылеобразования.
  • IP55: корпус такого оборудования защищен от механических воздействий и частично от пыли. Устойчив к водяным струям. Рекомендуется для наружной установки без навеса. Установлен везде в приусадебном участке.
  • IP65: Корпус пыленепроницаемый, его можно устанавливать как на улице, так и в помещении.

IPX7 — степень защиты устройства от влаги

IPX7 – между восемью градусами, второй по степени защиты от влаги. Устройство с таким обозначением не может находиться под водой длительное время на глубине около одного метра без потери своих характеристик. Многие устройства теперь имеют этот рейтинг IP, в том числе некоторые модели телефонов.

Степень защиты IP: расшифровка

В электрике под уровнем стойкости IP имеется в виду определённый уровень показателей защиты от внешних влияний. Этими показателями являются влагозащищенность (водонепроницаемость) и защищенность объекта от проникновения пыли (пылевлагозащиты).

Они регламентируют определённый стандарт защиты IP для каждого предмета. Одним из таких актов является ГОСТ 14254 – 96. Указание аббревиатуры IP дословно расшифровывается как Ingress Protection Rating, перевод которой означает степень защищённости от воздействий.

Что обладает степенью защиты IP

  • Корпуса светильников, розетки, выключатель и иное электрооборудование;
  • Любые корпуса и иные защитные оболочки;
  • Внешняя оболочка автомобилей;
  • Как электротехнические, так и телекоммуникационные, обычные шкафы и иные замкнутые предметы.

Присваивается такая степень при проведении испытания, в соответствии с которым и устанавливается степень защищённости объекта от влаги, пыли, и возможных иных влияний.

Класс защиты IP

Разберемся в деталях показателей так называемой Ingress Protection более подробно. Как уже было упомянуто выше, каждая цифра в аббревиатуре имеет своё значение и которой соответствует определённый показатель защищённости. Первая цифра, указываемая сразу после аббревиатуры IP, показывает, насколько этот предмет защищён от инородных для него предметов, в том числе пыли.

 Таким образом, общепринятый стандарт выделяет категории показателя стойкости к проникновению чужеродных предметов:

  • 0 уровень – значит, что защита отсутствует полностью и добраться до содержимого может любое внешнее воздействие, в том числе человек;
  • 1 уровень – присутствует защита от значительных габаритов в её тыльную область;
  • 2 уровень – означает, что защита рассчитана максимум на проникновение человеческих пальцев руки;
  • 3 уровень – защита от более мелких объектов, таких как кабели, мелкие инструменты;
  • 4 уровень – защищённость от мелких деталей и предметов – проводков, крупных проволок, болтов;
  • 5 уровень – полноценная защищённость от внешних контактов, а также защищённость от пыли;
  • 6 уровень – полная изоляция, которая не допускает даже пыли.

Вторая цифра соответственно означает определённый класс защиты от влаги и воды. Причём в этом случае также имеет значение сторона проникновения, а также присутствующее в этот момент давление, сила струи или волны.

Значение второй цифры

  • Цифра 0 – абсолютная незащищенность;
  • Цифра 1 – частичная защищенность от падающих капель воды сверху (например, мелкий прямой дождь);
  • Цифра 2 – защита от воды, капающей вертикально с отклонением не более 15ᵒ;
  • Цифра 3 – защита от попадающих капель сверху или до углового наклона в 60ᵒ;
  • Цифра 4 – защищенность от мелких брызг, распространяющихся с любой стороны;
  • Цифра 5 – непроницаемость мелких струек воды, проникающих с любого направления;
  • Цифра 6 – серьёзная изоляция от сильных струй воды, в том числе морского течения;
  • Цифра 7 – стойкость к кратковременному погружению в толщу воды (не более 20-30 минут);
  • Цифра 8 – полноценная водонепроницаемость, обеспечивающая возможность работоспособности под водой даже на некоторой глубине.

Кроме того, степень защиты IP коррелирует и взаимообусловлена некоторыми иными показателями, такими как ВХШХГ (высота, ширина, глубина) объекта, а также КПКВК, области применения АСЧ, КОР, АДЧ, показателями КОПФГ, ОЗТОС, оборудования ТВЛМ, ПРГП. Все эти аббревиатуры, в соответствии с НИКАД и ГПИИР, а также иными нормативными актами должны учитываться при приобретении и эксплуатации.

Сколько существует степеней защиты от влаги светильников

Свет — это великий волшебник, именно он делает нашу жизнь ярче. Главное, правильно подобрать качественное осветительное оборудование. Выбирая товар, мы часто сталкиваемся с техническими характеристиками, значения которых нам не совсем понятны.

Мы расскажем вам о важном параметре при выборе светильника – степени защиты от механических повреждений и влаги – IP

  1. Наиболее распространены классы защиты IP:
  2. IP20 светильники могут применяться для внутреннего освещения в нормальной незагрязненной среде. Типовые области применения: офисы, сухие и теплые промышленные цеха, магазины, театры.
  3. IP21/IP22 светильники могут применяться в неотапливаемых (промышленных) помещениях и под навесами, так как они защищены от попадания капель и конденсации воды.
  4. IP23 светильники могут применяться в неотапливаемых промышленных помещениях или снаружи.
  5. IP43/IP44 светильники тумбовые и консольные для наружного уличного освещения. Тумбовые светильники устанавливаются на небольшой высоте и защищены от проникновения внутрь мелких твердых тел, а также дождевых капель и брызг.
  6. Для промышленных светильников, используемых для освещения высоких цехов, и уличных светильников распространенной комбинацией является защита электрического блока по классу IP43 (для обеспечения безопасности), а оптического блока по классу IP54/IP65 (чтобы предотвратить загрязнение отражателя и лампы).
  7. IP50 светильники для пыльных сред, защищенные от быстрого внутреннего загрязнения. Снаружи светильники IP50 могут легко очищаться. На объектах пищевой промышленности следует применять закрытые светильники, в которых предусмотрена защита от попадания осколков стекла от случайно разбитых ламп в рабочую зону.
  8. Хотя степень защиты предусматривает обеспечение работоспособности самого светильника, она также означает, что отдельные частицы не могут выпасть из корпуса, что соответствует требованиям пищевой промышленности. Для освещения помещений с повышенной влажностью светильники с IP50 применять нельзя.
  9. IP54 традиционный класс для водозащищенного исполнения. Светильники можно мыть без каких-либо отрицательных последствий. Такие светильники также часто используют для освещения цехов пищевой промышленности, рабочих помещений с повышенным содержанием пыли и влаги, а также под навесами.
  10. IP60 светильники полностью защищены от накопления пыли и могут использоваться в очень пыльной среде (предприятия по переработке шерсти и тканей, в каменоломнях) и для освещения предприятий пищевой промышленности (по соображениям, изложенным выше).
  11. Светильники в исполнении IP60 встречаются редко. Чаще там, где требуется IP60, применяют класс IP65/IP66. IP65/IP66 относятся к струезащитным светильникам, которые применяются там, где для их очистки используются струи воды под давлением или в пыльной среде. Хотя светильники не являются полностью водонепроницаемыми, проникновение влаги не оказывает никакого вреда на их функционирование.
  12. IP65/IP66 светильники часто выпускаются в ударозащищенном исполнении.
  13. IP67/IP68 светильники этого класса можно погружать в воду. Могут применяться для подводного освещения бассейнов и фонтанов. Светильники для освещения палубы кораблей также соответствует этому классу защиты. Метод испытаний не подразумевает, что светильники с IP67/IP68 также удовлетворяют требованиям класса IP66/IP67.

Степень защиты светильника IP производители определяют сами, используя для этого европейский стандарт MEK-529.

Значение букв и цифр в IPXX

В первую очередь, это система классификации степени защиты корпуса электрооборудования по международному стандарту IEC 60529 (DIN 40050, ГОСТ 14254-96).

Классификация IPXX предусматривает разные уровни защиты, которые указывают на то, что смартфон защищен от брызг, струй воды, пыли, погружения в воду.

Буквы IP означают – «Знак международной защиты» или в переводе «Коды международной защиты». За этими буквами следуют две цифры, каждая из которых имеет особое значение.

Первая цифра указывает на уровень защиты от твердых частиц (пыли или грязи). Всего существует шесть уровней:

  • IP1x – защита от проникновения предметов> 50 мм (большие поверхности тела, включая руки).
  • IP2x – защита от проникновения предметов> 12 мм (пальцы и другие подобные предметы).
  • IP3x – защита от проникновения предметов> 2,5 мм (инструменты, кабели).
  • IP4x – защита от проникновения предметов> 1 мм (провода, болты, гвозди).
  • IP5x – частичная защита от пыли (в корпус может попасть определенное количество пыли, что не мешает работе устройства).
  • IP6x – полная защита от пыли, не позволяет пыли попадать внутрь корпуса.

Вторая цифра указывает, сколько минут / часов устройство может продержаться под водой:

  • IPx1: вертикально капающая вода не должна мешать работе устройства.
  • IPx2: вертикально капающая вода не должна мешать работе устройства и даже при наклоне его из рабочего положения под углом до 15 градусов.
  • IPx3 – защита от дождя и брызг по вертикали или до 60 градусов по вертикали.
  • IPx4 – защита от брызг, падающих с любого направления.
  • IPx5 – защита от водяных струй с любого направления.
  • IPx6 – защита от водяных струй или волн с любого направления.
  • IPx7 – защита от кратковременного погружения в воду на глубину до 1 м.
  • IPx8 – защита при полном погружении в воду на глубину более 1м.

Глядя на приведенный выше список, можно с уверенностью сказать, что смартфон с рейтингом IP67 полностью герметичен и может выдерживать глубину до одного метра на глубине до одного метра в течение 30 минут.

Устройство IP68 также полностью герметично, но его надежность и устойчивость к погружению в воду еще выше.

Значение букв и цифр в IPXX

В первую очередь это система классификации степеней защиты оболочки электрооборудования в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96).

Классификация IPXX имеет несколько уровней защиты, которые указывают на то, что смартфон защищен от брызг, струй воды, пыли, погружений в воду.

Буквы IP означают — «International Protection Marking» или в переводе «Международные коды защиты». За этими буквами следуют две цифры, каждая из которых несет в себе особое значение.

Первое число указывает уровень защиты от твердых частиц (от пыли или грязи). Существуют всего шесть уровней:

  • IP1x — защита от проникновения предметов >50 мм (большие поверхности тела, в том числе руки).
  • IP2x — защита от проникновения предметов >12 мм (пальцы и прочие подобные объекты).
  • IP3x — защита от проникновения предметов >2.5 мм (инструменты, кабели).
  • IP4x — защита от проникновения предметов >1 мм (провода, болты, гвозди).
  • IP5x — частичная защита от пыли (некоторое количество пыли может проникнуть внутрь корпуса, что не нарушает работу устройства).
  • IP6x — полная защита от пыли, не позволяет пыли проникать внутрь корпуса.

Второе число указывает сколько минут/часов устройство может продержаться под водой:

  • IPx1 — вертикально капающая вода не должна нарушать работу устройства.
  • IPx2 — вертикально капающая вода не должна нарушать работу устройства, а также если его отклонить от рабочего положения на угол до 15 градусов.
  • IPx3 — защита от дождя или брызг вертикально или до 60 градусов к вертикали.
  • IPx4 — защита от брызг, которые падают с любого направления.
  • IPx5 — защита от струй воды с любого направления.
  • IPx6 — защита от водяных струй или волн с любого направления.
  • IPx7 — защита при кратковременном погружении в воду на глубину до 1 м.
  • IPx8 — защита при полном погружении в воду на глубину более 1 м.

Глядя на список выше, можно с уверенностью сказать, что смартфон с классом защиты IP67 полностью герметичен и сможет выдержать до одного метра в глубину до метра в течении 30 минут.

Устройство с IP68 точно также полностью герметично, но его надежность и сопротивление к погружениям в воду еще выше.

IP 44

IP 44 – степень защиты указывает, что оболочка или внешний корпус изделий предохранен от посторонних предметов диаметром 1 мм и более. Таковыми являются различные провода, штыри, гайки, ручной инструмент, отвертки и т.д. Кроме этого присутствует защищенность от влажности и брызг воды случайной направленности. Оборудование с таким корпусом допускается применять в сооружениях с высокой влажностью, сырых, также вне помещения, но не следует допускать попадания воды струей. На изделии с корпусом IP 44 нет имеет предохранения от пыли. Если запыленность комнаты или помещения повышена, не следует применять щиток с IP44.

Корпуса электрических щитов IP 44 пригодны для в строений с повышенной влажностью, а также для монтажа вне жилых помещений, но под крышей. Это позволит предупредить открытое воздействие струи воды.

Электробезопасность в ванной: класс IP

Высокая степень защищенности особенно важна для приборов, которым приходится функционировать в сложных условиях.

К таким помещениям в доме относится ванная комната, воздух которой содержит высокий процент водяных паров.

Повышенная влажность, свойственная ванным комнатам, требуют особо тщательного выбора электрических приборов. В таких условиях необходимо использовать устройства, обладающие высокой степенью влагозащиты (+)

Перед оборудованием этого помещения следует заранее разработать план размещения электрических приборов с учетом их удаленности от источников влаги.

Наиболее высокая, практически 100-процентная степень влажности наблюдается непосредственно у душа или ванны. В этой зоне требуется применять низковольтные светильники, имеющие высшие защитные уровни IP67 или IP68.

Участок над купелью или душевой кабиной также считается довольно опасным: сюда в большом количестве попадают брызги и пар. Для установки подойдут приборы, имеющие маркировку IP45.

Если светильник планируется смонтировать в центре комнаты на некотором расстоянии от источников влаги, достаточно подобрать вариант класса IP24 или выше.

Для наиболее сухой части ванной рекомендуется изделие с маркировкой IP22. Некоторую степень защиты нужно предусмотреть из-за фонового содержания влаги в помещении и возможности выброса пара.

Сочетания букв и цифр, обозначающих класс защищенности, наносится на все виды электрических приборов. Как правило, ее можно найти на корпусе

При подборе влагозащищенной розетки лучше отдать предпочтения той, у которой класс влагозащиты в пределах 4-6. Если ее предполагается разместить в отдалении от душа или купели достаточно маркировки 4.

При более близком расположении с возможным попаданием брызг уровень защищенности должен быть выше – 5 либо 6.

Для оборудования бани или сауны светильниками и/или другими электроприборами нужно выбирать электрофурнитуру класса IP54 и выше.

Дополнительная информация по обустройству ванной комнаты представлена в статьях:

  1. Как выбрать светильники для ванной комнаты: какой лучше и почему? Сравнительный обзор
  2. Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

Что такое степень защиты IP

Одним из важнейших параметров при выборе электрооборудования (электродвигателей, преобразователей частоты и т.д.) является его защита от воздействий окружающей среды. Этот параметр называется классом IP (степень защиты от проникновения) или степенью защиты. Он предполагает защиту оборудования от вредных внешних воздействий за счет определенных конструктивных особенностей.

Опасность для электрооборудования в основном представляют два фактора: 1) проникновение внутрь твердых предметов; 2) проникновение воды. Выбор степени защиты IP для конкретного оборудования зависит от условий его установки. Например, устройства, предназначенные для установки в запираемых распределительных щитах, имеют минимальную защиту от твердых предметов, так как они защищены от пыли и влаги корпусом распределительного шкафа. Поэтому контроллеры, преобразователи частоты, контакторы и подобное оборудование производятся с низкой степенью защиты IP. Противоположный пример – это приборы, предназначенные для работы на дне бассейна. Им нужна максимальная защита от воды.

Значение степени IP наносится на корпус электрооборудования и также указывается в паспорте устройства. Чаще всего хорошо защищены от влаги устройства с высокой защитой от пыли и твердых предметов.

IP: классификация степеней защиты

Для описания степеней защиты различных устройств была разработана международная классификация, получившая обозначение, состоящее из двух букв: IP, которые обозначают саму систему. Как правило, после них ставят еще и 2 цифры, обозначающие степень защищенности устройства.

Каждое устройство, выпускаемое промышленностью, имеет определенную степень защиты от постороннего воздействия, которую можно обозначить как IPxx, где вместо каждого x ставятся цифры, определяющие защищенность устройства. Причем первая из них указывает на сохранность прибора от попадания посторонних предметов. Самая высшая степень защищенности в данном случае — шестая. Она показывает, что устройство защищено от попадания пыли.

Вторая цифра всегда указывает на защищенность прибора от влаги. К примеру, если обозначение на изделии выглядит как IPX7, степень защиты от влаги у него будет практически максимальной, зато сохранность от проникновения твердых инородных объектов (песка, пыли и т. п.) не регламентируется.

Давайте более детально рассмотрим защиту прибора от влаги.

Расшифровка степени защиты

Для того чтобы стало понятней, что конкретно обозначает, каждая степень защиты в стандарте IP, дадим подробную расшифровку.

Пылезащита

Начнем с первой цифры, которая отвечает за защиту от проникновения внутрь корпуса твердых предметов, то есть за пылезащиту.

Степень защитыДиаметр твердых предметов, от которых обеспечивается защитаЗащита от проникновения пыли
IP0xБез пылезащиты, внутрь корпуса могут проникать любые твердые объекты
IP1x≥ 50 ммЗащита от проникновения твердых объектов большого размера. Например, частей тела, рук, других крупных объектов.
IP2x≥ 12,5 ммЗащита от проникновения объектов среднего размера. Например, пальцев, крупных инструментов.
IP3x≥ 2,5 ммЗащита от проникновения мелких объектов. Например, большинства инструментов, крупных кабелей.
IP4x≥ 1 ммЗащита от проникновения очень мелких объектов. Например, проводов, болтов, мелких инструментов.
IP5xПылезащищённоеЗащита от проникновения мелких частиц и пыли. При этом небольшое количество пыли все же может попадать внутрь корпуса. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками.
IP6xПыленепроницаемоеПолная защита от проникновения пыли. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками.

Именно к этой степени защиты относятся большинство защищенных телефонов и смартфонов. Например, сюда относятся устройства с пылезащитой IP65, IP66, IP67 и IP68.

Влагозащита

Теперь расшифровка второй цифры в стандарте IP. Вторая цифра обозначает класс защиты от проникновения внутрь корпуса воды и влаги, то есть уровень водонепроницаемости или водостойкость.

Степень защитыОписание воздействия водой и влагой, от которой обеспечивается защитаЗащита от проникновения воды
IPx0Без влагозащиты, внутрь корпуса беспрепятственно может проникать вода.
IPx1Вертикальные каплиЗащита от вертикальных капель воды. Вода, капающая вертикально на корпус, не должна попадать внутрь корпуса устройства и нарушать его работу.
IPx2Вертикальные капли под углом до 15°Защита от вертикальных капель воды при отклонении корпуса на угол до 15 градусов.
IPx3Падающие брызгиЗащита от дождя или брызг воды, которые падают вертикально или под углом до 60 градусов.
IPx4БрызгиЗащита от брызг, которые падают на корпус под любым углом.
IPx5СтруиЗащита от струй воды, которые падают на корпус под любым углом.

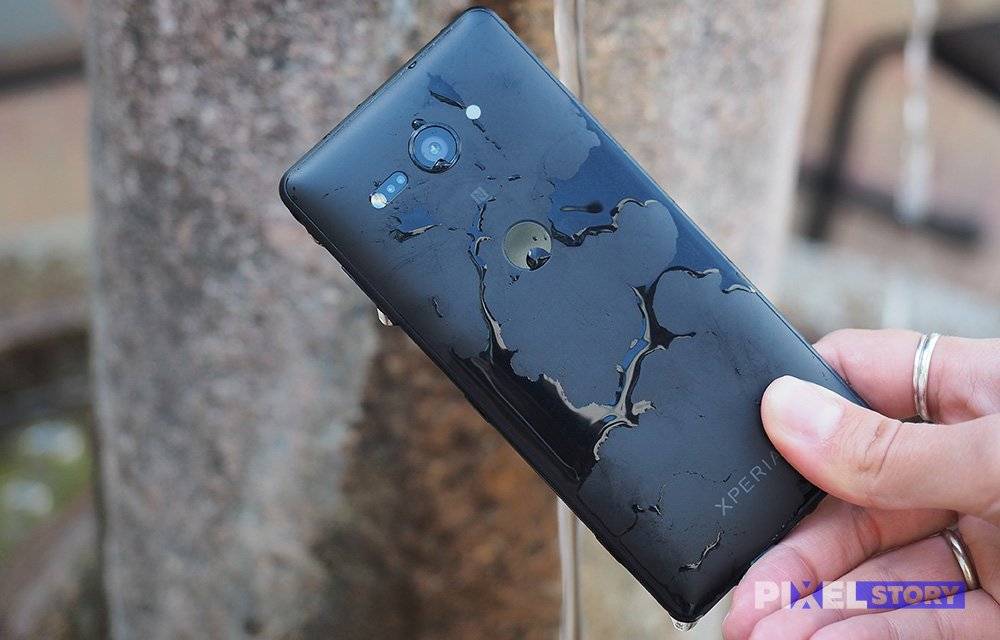

К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP65.

IPx6Морские волныЗащита от сильных водяных струй и морской воды.

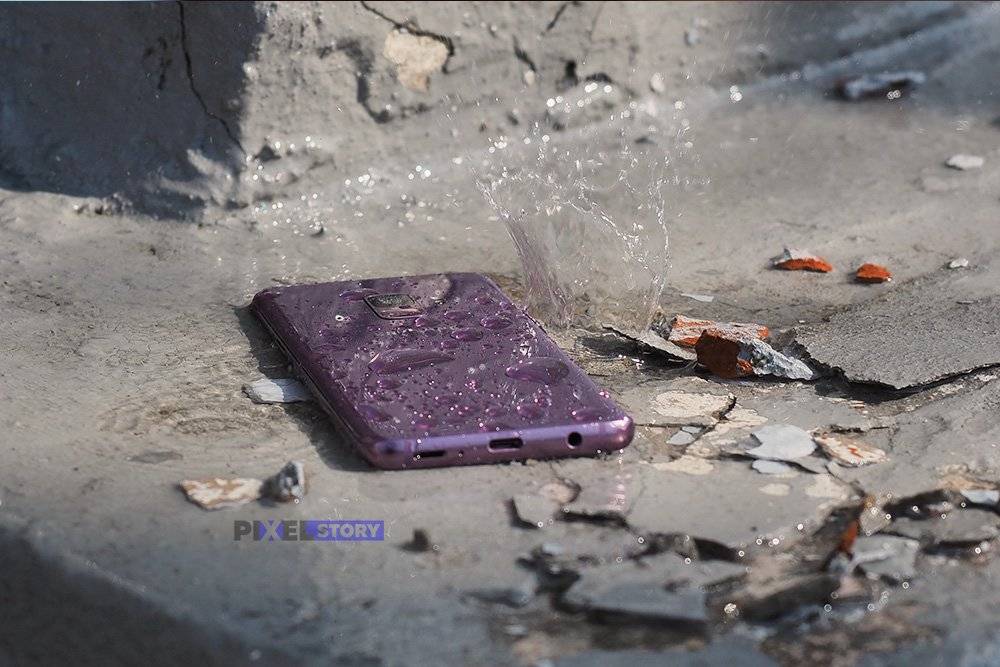

К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP66.

IPx6KМощные струи воды высокого давленияЗащита от водяных струй под повышенным давлением.
IPx7Водонепроницаемость при коротком погружении на глубину до 1 мЗащита от воды при кратковременном погружении в воду. При этом постоянная работа в воде не предполагается.

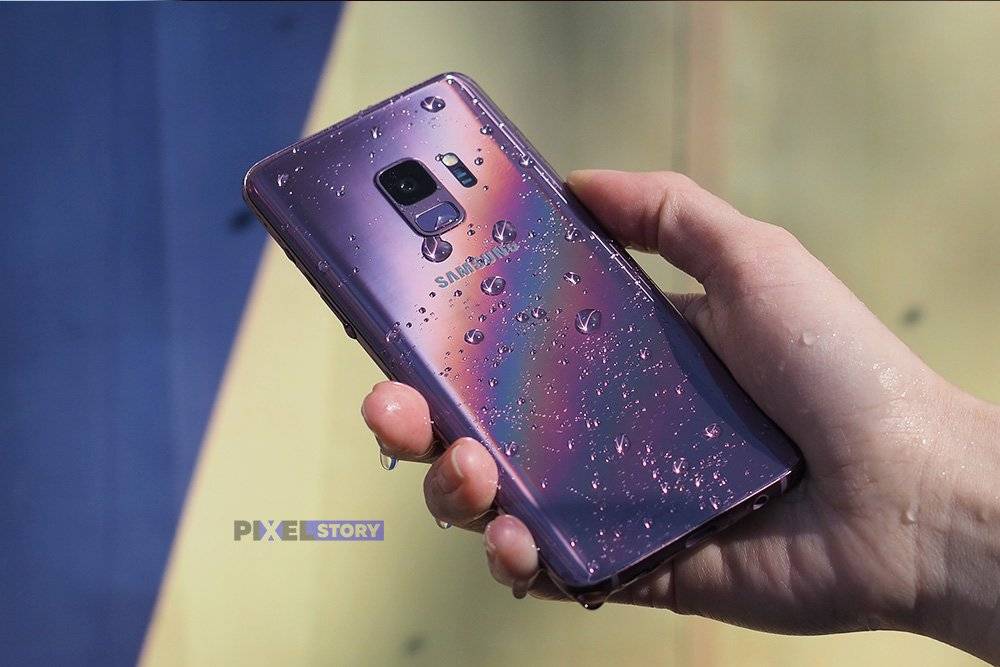

К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP67.

IPx8Водонепроницаемость при погружении на глубину более 1 м длительностью до 30 мин.Защита от воды при кратковременном погружении в воду. При этом устройство может работать под водой до 30 минут.

К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP68.

IPx9Воздействие с водой высокой температурыЗащита от воды при высокотемпературной мойке с водой под высоким давлением.
IPx9KВоздействие мощной струей воды с высокой температуройЗащита от воды при высокотемпературной мойке с водой под высоким давлением с более близкого расстояния.

Нужно отметить, что защита от попадания воды часто автоматически обеспечивает защиту от проникновения пыли. Например, если устройство получило защиту от воды на уровне 4, то оно автоматически получит защиту от попадания пыли на уровне 5.

Также уровень защиты от воды не складывается после уровня 6. Это означает, что устройство с защитой от воды уровня 7 не обязательно будет соответствовать уровню защиты от воды 5 или 6. При соответствии нескольким уровням они перечисляются через косую черту, например, IP65/IP68.

Дополнительно

После указания степени защиты могут добавлять буквенные обозначения, которые указывают на степень защиты человека от доступа к опасным частям устройства или параметры тестирования.

БукваЗначение
АЗащита от доступа тыльной стороной руки.
ВЗащита от доступа пальцем.
СЗащита от доступа инструментом.
DЗащита от доступа проволокой.
HВысоковольтная аппаратура.
МУстройство работало о время испытаний защиты от воды.
S Устройство не работало о время испытаний защиты от воды.
WЗащита от погодных условий.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
