Установка поверхностного насоса для дачи: правила подключения и эксплуатации

Последовательность подключения

Подключение к колодцу и скважине

Для начала рассмотрим, как правильно подключить насосную станцию к скважине или колодцу

При этом уделим внимание именно двухтрубной схеме подключения, поскольку она более сложная. Работу ведём в таком порядке:

  1. Сначала проводим сборку эжектора своими руками. Как правило, это монолитный узел из чугуна, который имеет три выхода.
  2. На нижний выход эжектора монтируем фильтр грубой очистки из пропиленовой сетки.
  3. В верхней части чугунной конструкции есть пластиковый раструб. На него нужно надеть сгон требуемой длины диаметром 32 мм.
  4. Далее необходимо собрать сгон под диаметр трубопровода. Обычно для этого достаточно двух частей с переходниками.
  5. На выходном отверстии этого сгона устанавливается бронзовая муфта. С её помощью будет выполняться переход к полиэтиленовой трубе.
  1. Далее от гидротехнического сооружения до дома копают траншеи ниже точки промерзания грунта.
  2. В траншеи прокладываются водопроводные трубы.
  3. На выход обсадной трубы скважины устанавливается оголовок. Если найти его не получится, можно использовать колено с плавным углом.
  4. Чтобы присоединить эжектор к трубопроводу водоснабжения, используют муфты.
  5. Перед опусканием второго конца трубы его необходимо пропустить через колено под прямым углом.
  6. Для герметизации пространства используют монтажную пену. После этого трубу можно соединять с переходником (угловым), а он в свою очередь должен быть соединён с наружной частью водопровода.
  7. Теперь можно опускать эжектор в скважину. При этом глубина погружения должна быть определена заранее с учётом отметки верха обсадной трубы.
  8. Оголовок фиксируется на обсадной колонне при помощи армированного скотча санитарно-технического назначения.

Особенности подключения к водопроводу

Если поблизости от вашего дома проходят централизованные сети водоснабжения, то подключение насосной станции можно выполнить к ним.  Обычно потребность в таком подключении возникает когда, в системе слишком низкое давление, которое не позволяет эффективно и правильно функционировать отопительному оборудованию. Такая ситуация может сложиться по нескольким причинам:

  • гидрогеологические условия местности изменились;
  • используется устаревшее оборудование;
  • поскольку количество жильцов возросло, потребности водопотребления стали больше.

Для подключения к центральному водопроводу вам нужно выполнить следующую последовательность действий:

  1. Заранее выбирается место, где трубопровод будет разъединён. После остановки подачи воды выполняется расчленение водопровода на две части.
  2. Так часть, которая идёт от городской магистрали, присоединяется к накопительному резервуару.
  3. Жидкость из этого бака по трубам должна поступать к насосной установке. К выходному отверстию от насоса присоединяется трубопровод, ведущий к жилой постройке.
  4. Далее производится прокладка и подключение электропроводки.
  5. После этого можно выполнять пробный запуск, настройку и регулировку оборудования.

Главное в настройке насосной установки – правильно подобрать давление в системе. Для регулировки оборудования в специальное отверстие на насосном агрегате заливается небольшое количество воды (около 2 литров). Теперь необходимо открыть кран и измерять давление в системе, при котором происходит отключение и включение насоса.

Если давление, при котором срабатывает агрегат, не укладывается в указанные рамки, необходимо отрегулировать прибор. Делать это очень просто:

  • На реле давления открывается крышка.
  • Для регулировки давления отключения прибора используется винт с обозначением «ДР». Его нужно покрутить в сторону уменьшения или увеличения в зависимости от результатов.
  • Для регулировки давления включения нужно крутить винт с обозначением «Р».
  • После регулировки крышка на реле ставится на место.

Также не стоит забывать, что на длительную и исправную работу насосного оборудования  влияет состав воды, а именно различные примеси песка и глины. Чтобы защитить оборудование от примесей, на всасывающем входе станции устанавливается фильтр.

Система с накопительным баком

В качестве альтернативы гидроаккумулятору можно рассмотреть обычный бак, например, из пластика. Он может быть любой подходящей емкости, которая обеспечит потребности семьи в воде. Обычно такой накопительный бак устанавливают как можно выше, чтобы обеспечить достаточный напор воды в водопроводной системе дома.

При этом необходимо учитывать, что нагрузка на стены и перекрытия возрастет. Для расчетов следует помнить не только о весе накопленной жидкости (вес воды в баке на 200 литров составит, разумеется, 200 кг).

Учитывать нужно и вес самого бака. Совокупный вес соотносятся с несущей способностью дома. Если в этом отношении появляются сомнения, лучше обратиться за консультацией к опытному инженеру.

Галерея изображений

Фото из

Установка обратного клапана на напорную трубу

Установка конструкции с клапаном на ствол скважины-иглы

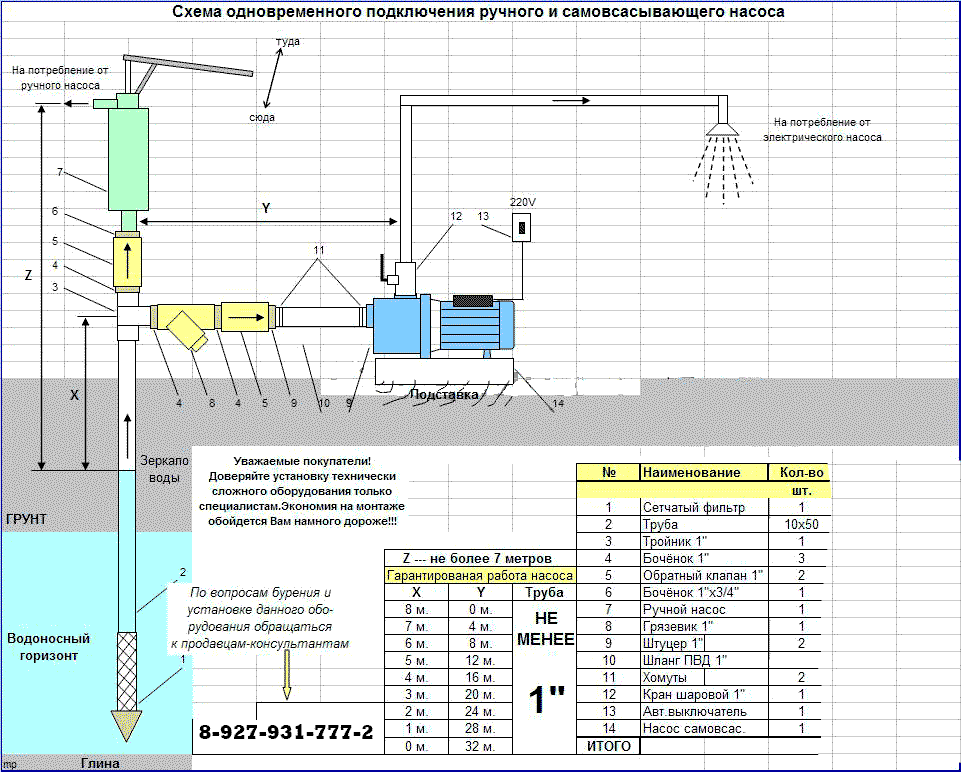

Подключение поверхностного насоса к скважине

Прокачка абиссинского колодца после подключения насоса

Промывка скважины иглы перед эксплуатацией

Откачка воды в период промывки абиссинского колодца

Результат проведения промывки скважины иглы

Подключение системы водоснабжения к накопителю

Чтобы автоматизировать работу насоса с самодельным накопительным баком, можно использовать поплавковый датчик. Это относительно несложное устройство, многие мастера изготавливают его самостоятельно. В баке устанавливается поплавок, с помощью которого сведения об уровне воды поступают к автоматическому переключателю.

Когда количество воды в баке достигает минимального уровня, насос включается и работает до тех пор, пока бак не заполнится. После этого насос автоматически отключается. Накопительный бак считается эконом-вариантом водоснабжения дома, поскольку стоимость такого комплекса устройств ниже, чем у насосной станции промышленного производства.

Поверхностный насос на даче можно использовать для различных целей, например, для заполнения водой накопительного бака, для полива и т.п.

Устройство и принцип действия

Большинство скважин, обслуживающих дачные участки и жилые загородные дома, имеют глубину подачи воды не более 20м. Данная глубина идеально подходит для использования автоматических насосных станций.

Это устройство представляет совокупность аппаратуры, предназначенной для исполнения двух основных целей:

  • Подача воды из источника водоснабжения во внутридомовую сеть.
  • Поддержание в водопроводной системе давления, нужного для бесперебойного функционирования сантехнических устройств и бытовых приборов.

При отсутствии в доме воды невозможно функционирование таких благ цивилизации, как душевые, стиральные автоматы, кухонные смесители, канализационная система. Поэтому, насосная станция для частного дома выступает в качестве основы его благоустройства.

На современном отечественном рынке можно встретить значительное количество разных автоматических устройств водоподачи, предназначенных для установки в частном доме. Но, несмотря на некоторые конструктивные различия, все эти модели имеют одинаковый принцип действия, и схожее устройство.

Главные функциональные узлы водонасосных станций:

  • Всасывающий насос для подъёма воды из скважины, и подачи её под определённым напором во внутреннюю трубопроводную систему. Чаще всего здесь применяется поверхностный насос. Но, если требуется качать воду с глубокой артезианской скважины, в составе станций используются глубинные погружные насосы.
  • Демпферный бак-накопитель или гидроаккумулятор. Это устройство предназначается для создания определённого водного запаса на всякий непредвиденный случай. Например, при поломке насоса, отключении электроэнергии, гидроаккумулятор сможет какое-то время поддерживать давление, давая возможность жильцам пользоваться основными сантехническими приборами.
  • Датчики давления (манометры), соединённые с реле, а те, в свою очередь, — с электродвигателем насоса. При перегреве мотора, либо аварийного исчезновения воды в подающей системе, контролирующая аппаратура должна самостоятельно остановить насос во избежание его поломки.
  • Блок управления насосной станцией. Здесь расположены кнопки включения/отключения, а также приборы регулировки работы станции. С их помощью можно настроить показатели наибольшего и наименьшего давления, при которых будет происходить самостоятельное включение или отключение устройства.
  • Обратный клапан. Устанавливается на водозаборном трубопроводе, и не даёт воде скатываться обратно в питающую скважину.

Нюансы установки поверхностного насоса

Приоритетное условие размещения поверхностного водонасоса — правильный выбор места для него. Если прибор будет использоваться лишь в «дачный» сезон и храниться зимой в подсобке, то особых проблем с местом его установки нет. Достаточно выставить насос поближе к стволу скважины и повыше, чтобы вода при прокачке его не подтопила.

Если же поверхностный насос требует круглогодичного использования, тогда к выбору его расположения следует отнестись внимательнее:

  • Дистанция от скважины. Мощность наружных насосов невысока, поэтому размещать их необходимо максимально близко к точке водозабора;
  • Всепогодная защита. Требуется уберечь прибор от атмосферных явлений, разметив в помещении, бункере или внутри скважинного оголовка;
  • Сбережение от морозов. При заморозках поверхностному насосу необходимо утепление, он не должен промерзать;
  • Вентиляция места установки. Размещение прибора в помещении (укрытии) с недостаточной вентиляцией резко ускоряет коррозионный износ агрегата;
  • Достаточная площадь размещения. Водонасос потребует периодического обслуживания. Поэтому место его стационарного размещения должно быть просторным, позволяющим выполнять ремонтные работы;
  • Шумоизоляция места установки. Работа поверхностного насоса шумная, поэтому помещение для его установки потребует полноценной шумоизоляции. Либо следует выбирать установочную позицию прибора на удалении от жилых комнат.

Отметим, что мощность поверхностных насосов ограничена предельной глубиной всасывания до 8-9 метров. Причем соотношение всасывания «вертикаль-горизонталь» соответствует 1:4, что при предельной мощности вертикального всасывания в 8 м соответствует 32 м всасывания по горизонтали. Т.е. если забор воды наружным насосом выполняется с глубины 6 м, то предельная дистанция от скважины до местоположения агрегата рассчитывается так: 32 – 6∙4 = 8 м.

Однако следует также учитывать сопротивление в переходниках-трубах и неравномерное напряжение в электросети, вызывающие падение давления. Поэтому горизонтальная дистанция от ствола скважины до поверхностного насоса должна быть минимально короткой, даже меньше расчетной.

Что касается допустимой протяженности трубопровода на выходе из насоса, то здесь соотношение «вертикаль-горизонталь» будет 1:10, что соответствует 10 м горизонтального водопровода на 1 м вертикального.

Дополнительная комплектация наружного водонасоса, требуемая при организации водоснабжения из скважины, включает в себя:

Штуцеры. Необходимы для подсоединения к прибору трубы или шланга;

Шланги (трубы). Нужны для подъема воды из скважины и для подачи домашним потребителями. Обычное сечение под наружный насос – 32 мм;

Муфты (фитинги) с внешней резьбой. Требуются для крепления к шлангам функциональных элементов (фильтров, обратных клапанов и пр.);

Обратный клапан. Закрепленный на конце подающего шланга клапан блокирует уход воды обратно в скважину

Важное дополнение к системе водоподачи, поскольку всухую насос должен работать как можно реже;

Сетчатый фильтр. Монтируется к обратному клапану (перед ним), препятствует поступлению в насосный агрегат механических частиц (к примеру, песка).

Помимо названных элементов комплектации насосной системы можно оборудовать поверхностный насос на выходе специальным пятивыводным адаптером, позволяющим дополнить насосный комплекс манометром и реле давления, управляющим циклами работы насоса. Также пятивыводной адаптер позволит подключить к водоснабжающему прибору бачок гидроаккумулятора, завершающий построение полноценной насосной станции.

Крепление насоса

Осталось закрепить аппарат в неподвижном состоянии. Для этих целей вам понадобится трос и кусок арматуры. Обычно на устройстве имеется специальное ушко, к которому должен крепиться трос. Если его нет, то вам придется придумать другой способ прикрепить трос. Используйте синтетический трос, поскольку он хорошо переносит повышенную влажность и отличается долгим сроком службы.

Существует два типа крепления арматуры – через отверстие, проделанное в колодце, или внешнее. В первом случае ровный край арматуры вместе с тросом пропускается через отверстие в скважине. Изогнутый край вкапывается в землю вместе с защитной гильзой для шланга. Во втором случае арматура вкапывается в землю или приваривается к какому-нибудь металлическому предмету возле колодца. Трос в этом случае запускается через верх колодца.

Рекомендации по выбору насоса для скважины

Среди различных видов насосного оборудования, используемого для откачивания воды из скважины или колодца, наибольшей популярностью пользуются именно погружные устройства. Объясняется такая популярность целым рядом достоинств погружных насосов, к числу которых следует отнести:

  1. отсутствие шума при работе;
  2. возможность обеспечения бесперебойной подачи воды из обслуживаемой скважины;
  3. легкость монтажа;
  4. возможность обеспечить подачу воды из скважин значительной глубины;
  5. компактные габариты;
  6. отсутствие необходимости в дополнительном охлаждении приводного двигателя;
  7. антикоррозионные свойства материалов, из которых изготавливается корпус.

Выбирая такое устройство, следует обращать внимание на такие параметры, как:

  • суммарная потребность точек водозабора в воде, которую должен обеспечить подбираемый насос;
  • характеристики скважины, из которой предстоит откачивать воду (диаметр и глубина);
  • геологические данные участка, на котором выполнено бурение скважины (глубина, на которой располагаются подземные воды, тип почвы и др.);
  • наличие на участке, на котором планируется установить насосное оборудование, источника электропитания.

К основным техническим характеристикам, по которым осуществляется выбор насосного оборудования, являются:

  • производительность устройства, которая характеризует, какое количество жидкости оно способно перекачать за единицу времени;
  • напор (данный параметр, измеряемый в метрах водяного столба, указывает на то, на какую высоту и на какое расстояние насос способен транспортировать жидкость по трубопроводной системе).

Такой подход при выборе насосного оборудования даст вам возможность в дальнейшем модернизировать свою насосную станцию, если в этом возникнет необходимость.

Установка насосов глубинного типа, как правило, не вызывает особых сложностей, выполнить ее можно, даже не имея опыта осуществления подобных процедур. При эксплуатации погружных насосов, как и насосного оборудования любого другого типа, следует не забывать об их регулярном техническом обслуживании, которое значительно продлит срок их безаварийного использования.

Как определить требуемую глубину источника

Установка скважинного насоса должна осуществляться на определенной глубине источника воды. При использовании в качестве источника водоснабжения скважины учитывают статический и динамический уровни расположения в ней откачиваемой жидкой среды. Под статическим уровнем понимают расстояние, на котором зеркало воды, находящейся в спокойном состоянии, располагается от поверхности земли. На динамическом уровне вода в скважине находится после того, как ее начинают откачивать.

Динамика столба воды в скважине

Погружное насосное оборудование, чтобы оно эффективно функционировало и качественно охлаждалось посредством перекачиваемой им жидкой среды, следует располагать в скважине на отметке, находящейся как минимум на 30 см ниже динамического уровня. Если толщина водного слоя позволяет, то будет лучше, если установка глубинного насоса будет выполнена на отметке, расположенной ниже динамического уровня на 2–3 м. При этом следует учитывать, что насос, установленный в скважине, должен находиться на расстоянии не менее 1–2 м от ее дна.

Принцип работы эжектора

Подъём воды с большой глубины – главное достоинство эжекторных насосов. В скважину опускается только подающая труба. Насос остаётся на поверхности, служит дольше и свободно поддаётся контролю и обслуживанию. Конструкция эжектора проста. Его функционирование происходит за счёт таких элементов:

  • сопло;
  • смеситель;
  • всасывающая камера;
  • диффузор.

Устройство и принцип работы внутреннего эжектора В системе эжектор включается в часть трубопровода. Работает устройство, опираясь на закон Бернулли, который является производным закона сохранения энергии. Он гласит, что сужение потока жидкости и возрастание её скорости (динамического давления) снижает статическое давление этой жидкости на окружающую среду. Поэтому сопло эжектора – это патрубок, суженный в конце. Уменьшение сечения провоцирует ускорение, поток жидкости из сопла отправляется в смеситель. Там создаётся разность давления, которая втягивает воду из всасывающей камеры и через диффузор поднимает объединённый поток наверх.

Критерии выбора

Чтобы правильно выбрать прибор для водообеспечения дома, нужно знать, какие разновидности конструкции работают стабильнее и дольше. Бывают насосы:

  • вибрационные,
  • центробежные,
  • вихревые.

Вибрационное оборудование бывает электромагнитным и мембранным. В электромагнитных отсутствуют трущиеся детали, что увеличивает их ресурс. Принцип работы мембранного насоса в изменении положения диафрагмы внутри корпуса и наличия вибратора, с помощью которых жидкость поступает в выпускную трубу. Модели не отличаются большой производительностью, хотя их хорошо покупают дачники.

Центробежные механизмы работают более производительно. Рабочий вал с лопастями внутри корпуса создает центробежную силу, которая выталкивает воду в трубу. Можно купить оборудование в различном исполнении – вертикальном и горизонтальном, погружном или поверхностном.

Вихревые агрегаты способны создать напор в 2 – 4 раза больше, чем центробежные. Внутри конструкции создается вакуум, вода поступает внутрь и передается в патрубок. Недостаток в том, что вихревые насосы используются только для очищенной жидкости – мелкие твердые частицы или песок быстро изнашивают оборудование.

Чтобы подобрать насос с соответствующими параметрами, необходимо учитывать следующие критерии:

  • показатели скважины – глубину, расстояние до зеркала воды, скорость наполнения,
  • длину магистрали – горизонтальную и вертикальную, чтобы определить высоту водяного столба,
  • мощность электрического мотора.

Дополнительные детали также важно подобрать правильно. Погружной патрубок лучше сделать из металла или прочного пластика

Мягкие трубы при всасывании сжимаются, не пропуская воду. Обратный клапан покупают отдельно, чтобы вода с прекращением работы насоса не сливалась обратно. Не всегда он идет в комплекте, но это важная деталь. Желательно установить фильтр, если жидкость содержит примеси песка и грязи. Такие вещества загрязняют корпус насоса и препятствуют его нормальной работе.

Подготовка к монтажу насоса

Также выбор насоса будет зависеть оттого, какая производительность Вам нужна. Ведь если это жилой загородный дом, то напор воды Вам нужен постоянный, без перебоев.

Если качество грунта не отличается хорошими свойствами, то скважину лучше защитить при помощи бетонных колец, создав так называемый «коридор», который не допустит разрушения почвы. По диаметру насоса выбирается обсадная труба.

Также предусмотрите, как будет подсоединен насос к электрической сети. Кабель должен быть в спокойном состоянии, не растянутым.

Вода из насоса поднимается по трубам, чаще всего пластиковым.Т.к. именно пластик более долговечный: у него хороший срок службы, он не подвергается гниению и коррозии ему не страшны.

Прежде чем установить насос для постоянного использования, сначала прокачайте грязную воду из скважины при помощи дешевого насоса.

Монтаж глубинного насоса происходит прямо в скважине, тем самым не требует отдельного места.

Для начала необходимо собрать всю конструкцию, которая в последующем будет погружена в скважину.

Установка погружного насоса и подключение его к автоматике

Схема подключения погружного агрегата зависит от того, какая используется автоматика для насоса, и обычно она отражена в руководстве по эксплуатации. Для примера давайте рассмотрим вариант сборки схемы с автоматикой 1 класса, работающей от гидроаккумулятора.

На этих видео пошагово рассказывают о монтаже погружного насоса:

Работы начинают с обвязки гидроаккумулятора. Согласно схеме к нему поочередно подсоединяют оборудование. Все резьбовые соединения уплотняют фумлентой. На фото можно увидеть очередность сборки.

Первой на резьбу гидроаккумулятора накручивают «американку». Это разъемное соединение в будущем пригодится для обслуживания накопителя воды, часто связанное с заменой резиновой мембраны. На свободную резьбу американки накручивают бронзовый переходник с резьбовыми отводами. В них вкручивают манометр и реле давления. Далее, крепят один конец подающей ПВХ трубы с помощью фитинга-переходника к торцу бронзового переходника на гидроаккумуляторе. Другой конец трубы фиксируют с помощью фитинга к патрубку насоса.

Подающую трубу с насосом укладывают на ровном участке. К петлям на корпусе агрегата крепят страховочный трос с запасом длины около 3 м. К трубе шагом 1,5–2 м пластиковыми хомутами фиксируют трос с кабелем. Свободный конец троса закрепляют возле обсадной трубы скважины. Теперь осталось спустить насос внутрь скважины, и натянуть страховочный трос. Обсадную трубу закрывают защитным оголовком, препятствующим засорение скважины.

Когда все готово, кабель подсоединяют к реле и ведут к электрическому шкафу управления. После первого включения насос сразу начнет качать воду в гидробак. На этом этапе надо сразу открыть водоразборный кран, чтобы стравить воздух.

Когда вода начнет течь равномерно без примесей воздуха, кран закрывают и смотрят на манометр. Обычно реле уже идет отрегулировано на верхний параметр давления воды – 2,8 атм., и нижний предел – 1,5 атм. Если манометр показывает другие данные, реле необходимо отрегулировать винтами, стоящими внутри корпуса.

Как выбрать место для установки поверхностного насоса

Насосы поверхностного типа считаются устройствами, для которых требуются подходящие условия эксплуатации. Современные приборы обладают различными характеристиками, от которых зависит место установки устройства.

Некоторые поверхностные насосы, среднего ценового диапазона, могут эксплуатироваться только при средней температуре окружающей среды (от 10 градусов тепла). В этом случае, данные устройства допускается устанавливать под навесом, непосредственно вблизи от источника воды. Поверхностно можно проложить и трубопровод, который будет использоваться для полива. Основным недостатком таких приборов является необходимость их демонтажа с первыми признаками падения температуры.

Такие устройства можно использовать и при работе круглый год. Тогда поверхностный насос необходимо устанавливать в хорошо отапливаемом помещении. Хорошим местом для монтажа прибора является правильно сделанный приямок. Обогрев устройства происходит посредством естественной теплоотдачи грунта.

Очень важным параметром для прибора служит глубина всасывания воды. Насос нельзя относить на большое расстояние от источника. Если другого выхода нет, то следует приобретать более мощное устройство, так как срабатывает правило ¼. Это означает, что если отнести насос на 4 метр в любую горизонтальную сторону, то его рабочая глубина уменьшится на 1 метр.

Из всех вышеописанных параметров, следует, что скважину или колодец необходимо строить в непосредственной близости от дома. Это позволит установить насос в отапливаемом помещении и не потерять его рабочие характеристики.

Как подвесить и закрепить своими руками

Чтобы в период эксплуатации аппарат не оказался на дне, необходимо надежно закрепить его со шлангом на стене шахты на металлической конструкции.

  1. Из стального уголка, с помощью сварочного агрегата, изготавливается рама квадратной формы с кронштейнами по углам для фиксации к стенке.
  2. По диагоналям квадрата ввариваются два швеллера, и в месте их пересечения делается отверстие.
  3. Рама с помощью кронштейнов жестко фиксируется сверху обсадной трубы шахты.
  4. В отверстие в швеллере пропускается стальной трос, на его конце обжимается петля, чтобы он держался на конструкции.
  5. К страховочному тросу подвешивается помпа и с его помощью извлекается из колодца.

Такой вариант подвешивания агрегата в шахте гарантирует сохранность устройства.

Дополнительное оборудование

Прямая схема подключения агрегата к сети без использования вспомогательного оборудования выглядит достаточно просто и выполняется посредством присоединения насосного оборудования к контактной группе. Однако эта схема подключения может использоваться не во всех случаях. Более того чаще всего подключение погружного скважинного насоса делается с использованием автоматики. Благодаря этому облегчается обслуживание системы водоснабжения, повышаются её эксплуатационные характеристики. Как правило, в перечень используемой автоматики входят следующие элементы:

  • электрические пускатели;
  • промежуточное реле (переключатели);
  • датчик контроля давления и уровня жидкости;
  • гидробак.

Назначение автоматики

Благодаря использованию автоматики при установке насосного оборудования скважинного типа удаётся добиться автоматического режима работы системы водоснабжения. Основополагающим элементом этой системы является контактор с разомкнутой контактной группой. Питающие проводники подаются к входу контактора, а к выходу присоединяется насос для скважины.

В такой схеме подключения обязательно должен использоваться гидроаккумулятор, который дополняется обратным клапаном. Рядом с гидробаком выполняется установка реле давления, без которого невозможно представить автоматику насосного оборудования. Реле управляет контактной группой и обеспечивает запуск и остановку насосного оборудования при повышении или снижении давления до заданного уровня в системе водоснабжения.

Автоматика для скважинного насоса работает по следующему принципу:

  1. Когда давление в системе снижается до установленного минимума, реле посылает сигнал на включение насосного оборудования. В этот момент замыкаются контакты рабочей группы, и включается электропитание насоса.
  2. В результате наполнения системы водой давление в гидробаке постепенно повышается.
  3. Когда давление достигает установленного максимума, реле посылает сигнал на контактор. В результате этого контакты размыкают цепь, и насосное оборудование автоматически отключается от питания.

Для систем водоснабжения, которые работают со значительными объёмами жидкости, больше подходит не электрическая автоматика, а поплавковые датчики, которые автоматически контролируют уровень воды в накопительной ёмкости – гидробаке. В принципе эта схема подключения насосного  оборудования не отличается от систем с использованием автоматики. Разница состоит лишь в том, что вместо реле давления здесь выполняется установка датчика уровня.

Назначение гидроаккумулятора

Принцип работы погружного агрегата предполагает его запуск в момент снижения давления в водопроводной системе. Однако частое открывание и закрывание кранов в доме будет приводить к частому запуску и остановке насосного оборудования. Поскольку даже при открытом кране насос создаёт достаточно сильный напор, может происходить автоматическое отключение агрегата. В результате такого режима работы насосное оборудование быстро износится и выйдет из строя. Чтобы защитить двигатель от частого запуска из-за перепадов давления, подключение насосного агрегата осуществляется через гидробак.

Гидроаккумулятор – это стальная герметичная ёмкость, внутри которой находится резиновая груша. Стенка груши, как мембрана, разделяют полость бака на две камеры: внутри первой камеры (груши) находится вода, а во второй камере (в пространстве между стенками груши и корпусом) закачан воздух. Насос закачивает воду в грушу до тех пор, пока давление воздуха не уравновесит давление воды. Если в системе открыть любой кран, то воздух будет выталкивать воду в трубы.

Некоторые гидроаккумуляторы выполнены в виде ёмкости, разделённой на две части резиновой мембраной, а не с грушей в середине. В одной части бака находится воздух, в другую – закачивается вода. Принцип работы у них такой же. Объём гидробака зависит от количества жителей в доме и расхода воды. Для среднего загородного дома достаточно бака объёмом 100 л.

Основное назначение гидробака:

  • он поддерживает давление в системе на нужном уровне;
  • в баке хранится определённое количество воды;
  • гидроаккумулятор надёжно защищает систему водоснабжения от гидроударов.

Подготовка сопутствующих монтажу материалов

Застрявший в обсадной трубе насос может стать изрядной головной болью. А вытаскивать (как и опускать) его необходимо с помощью специального троса. Если насос уже укомплектован полимерным шнуром, необходимо убедиться в его высоком качестве и достаточной длине. Иногда разумнее приобрести этот элемент отдельно.

Считается, что надежный трос или шнур должен быть рассчитан на нагрузку, которая как минимум в пять раз превышает вес закрепленного на нем оборудования. Разумеется, он должен хорошо переносить воздействие влаги, поскольку часть его будет постоянно находиться в воде.

Если устройство подвешивают относительно неглубоко, менее чем в десяти метрах от поверхности, нужно позаботиться о дополнительной амортизации техники во время ее работы. Для этого используют кусок гибкой резины или медицинского жгута. Металлический трос или проволока для подвески не подходят, поскольку они не гасят вибрацию, но могут разрушить крепление.

Для электропитания насоса предназначен специальный электрокабель. Его длина должна быть достаточной, чтобы кабель лежал свободно и не был натянут.

Для подачи воды от насоса к домовому водопроводу используют специальные пластиковые трубы. Рекомендуются конструкции диаметром от 32 мм или больше. Иначе напор воды в системе будет недостаточным.

Для монтажа погружного насоса используют специальный кабель, который рассчитан на длительную работу под водой. Его сечение должно соответствовать техническим требованиям, указанным в паспорте изделия

Трубы можно использовать и металлические, и пластиковые. По поводу соединения металлических труб существуют разногласия. Некоторые специалисты возражают против резьбового соединения, как менее надежного. Рекомендуется использовать фланцы, причем болт должен находиться сверху, это предотвратит его случайное падение в скважину.

Но резьбовое соединение в скважинах применяется вполне успешно. При монтаже в обязательном порядке используется подмотка. Некоторые специалисты рекомендуют взять вместо привычной ФУМ-ленты или пакли льняное полотно или уплотнительную ленту “Tangit”. Льняную подмотку дополнительно укрепляют силиконовым герметиком или подобным материалом.

Характеристики водоподяющей трубы следует подбирать в соответствии с условиями ее работы. Для глубины до 50 метров используют трубы ПНД, рассчитанные на давление в 10 атм. Для глубины 50-80 м понадобятся трубы, способные работать под давлением 12,5 атм., а для более глубоких скважин используют трубы на 16 атм.

Помимо насоса, труб и шнура или троса перед тем, как установить погружной насос в скважину, рекомендуется запастись следующими материалами:

  • хомутами для закрепления электрического кабеля на трубе;
  • обратным клапаном;
  • манометром;
  • запорным краном для водопроводной трубы;
  • стальным узлом крепления;
  • кабелем электропитания и т.п.

Перед присоединением трубы к насосу на его выходной патрубок следует прикрепить ниппельный переходник. Обычно современные погружные насосы комплектуются таким устройством, но если его нет, этот узел нужно купить отдельно.

Следует помнить, что для прокачки скважины непосредственно после бурения, т.е. для удаления из скважины большого количества очень грязной воды, такой насос использовать нельзя. Он быстро выйдет из строя. Обычно скважину прокачивают отдельным насосом, который и стоит дешевле, и при работе с грязной водой функционирует лучше.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
