Как работает холодильник

Принцип работы холодильника

Сейчас в продаже можно найти несколько разновидностей холодильников, отличающихся друг от друга принципом функционирования. Давайте рассмотрим принципы работы холодильника для новичков, простым языком.

Принцип работы абсорбционных холодильников

Такая техника не имеет компрессора, а в качестве хладагента используется аммиак, который при попадании в абсорбер растворяется в воде. Принцип действия абсорбционных холодильника следующий: готовый раствор переходит сначала в десорбер, выполняющий роль испарителя, а затем в дефлегматор, где охлаждается и разделяется на отдельные составляющие. После прохождения конденсатора аммиак становится жидкостью, которая через абсорбер вновь попадает в испаритель.

Принцип работы саморазмораживающегося холодильника

В технике с капельной системой испаритель располагается на задней стенке камеры. Образующийся иней тает и по желобам стекает в поддон, который находится в нижней части техники. После этого жидкость испаряется при помощи компрессора.

Промышленные холодильники

Принцип работы холодильника, предназначенного для промышленного использования, не отличается бытового, но промышленные агрегаты обладают куда большей мощностью, которая может достигать несколько десятков кВт. В камерах поддерживается температура от +5 до -50 C. Промышленные холодильники должны вмещать большое количество продукции — от 5 до 5000 тонн. Это позволяет использовать технику на перерабатывающих и заготовительных предприятиях.

Принцип работы инверторного холодильника

Электродвигатель стандартного компрессора то запускается, то выключается, испытывая при этом значительные нагрузки. Инверторная установка обеспечивает непрерывную работу мотора, изменяется лишь скорость его вращения. Такой режим позволяет сэкономить электроэнергию и снизить износостойкость отдельных деталей прибора.

Линейный компрессор более экономичный

Принцип работы холодильника ноу фрост с одним компрессором

Главный недостаток обычных холодильников для дома — превращение попадающей в камеру влаги в иней, который покрывает внутренние стенки прибора, перегружает компрессор и препятствует нормальному процессу охлаждения.

При наличии системы No Frost влага не замерзает, поэтому необходимость в регулярной разморозке холодильника отсутствует. Система предполагает наличие вентилятора, который располагается за испарителем и обеспечивает равномерное охлаждение продукции воздушными потоками. При этом на стенках испарителя скапливается конденсат, постепенно начинающий превращаться в иней. Благодаря специальному таймеру периодически включается ТЭН и лед тает. Образовавшаяся жидкость по трубкам перемещается в размещенный вне камеры поддон, откуда испаряется естественным путем.

Принцип работы двухкамерного холодильника с одним компрессором

Холодильная установка сама по себе не образует холод, она работает как тепловой насос. Если просто, то охлаждение получается в результате передачи тепла из отсека в окружающую среду.

Почему внутри камер понижается температура? Потому что хладагент, используемый в системе и непрерывно циркулирующий по ней, изменяет свое агрегатное состояние. Что происходит в ходе циркуляции:

Фреон, попавший в конденсатор, охлаждается и принимает жидкую форму.
Холодильный агент расширяется.
Образовавшиеся газы испаряются.
Хладагент нагревается и сжимается.

Каждый из этих процессов выполняется на конкретном этапе. Начинается все с того, что компрессор выкачивает пары, которые образовались в испарителе. Нагнетательная трубка гонит их к конденсатору, где они охлаждаются и становятся жидкостью.

Далее фильтр очищает фреон, откуда он поступает к капилляру. Там, прежде чем агент попадет в испаритель, снижается его давление.

Впоследствии кипящий фреон преобразуется в пар. Испаритель сделан таким образом, чтобы циркулирующая жидкость полностью испарялась. В ходе парообразования поглощается тепловая энергия, что и приводит к снижению температуры в камерах. Далее хладагент опять поступает к компрессору.

Принцип работы холодильника с одним компрессором

Цикл повторяется раз за разом. Но терморегулятор может его прервать, останавливая тем самым мотор компрессора. Температура внутри камеры со временем повышается и, когда достигает определенного предела, двигатель запускается вновь.

Как устроен

Конструкция зависит от производителя и конкретной модели. Так, у популярных холодильников от брендов Атлант, Stinol и Indesit основная работа лежит на компрессорах. Эти элементы запускают охлаждение в каждом из отсеков. Помимо компрессора есть и другие составные части:

Конденсатор. Существуют два типа: инвенторные и линейные. Поскольку запускается мотор, фреон начинает свое движение по системным трубам.
Испаритель. Здесь фреон становится газом. Притом выбрасывается большое количество теплоэнергии. Трубки в отсеке охлаждаются так же, как и воздух в камере.
Вентиляционная система. Нужна для поддержания заданного давления в хладагенте.
Хладагент. По-другому называется газом-фреоном или изобутаном. Нужен для стабильной циркуляции системы. Благодаря этому создается охлаждение в отсеках.

Важно запомнить, что сама техника не вырабатывает холод. Охлаждение происходит за счет того, что тепло поступает и затем отдается в окружающее пространство

Далее активизируется фреон, который приходит в испаритель. На этом этапе тепло поглощается. Оно становится парообразным. Наступает черед поршня мотора. Последний этап заключается в том, что хладагент превращается в жидкость.

Работа холодильника

Как работает ноу фрост

Дословно выражение ноу фрост переводится как «без инея». Объяснить принцип работы можно простыми словами. В устройстве есть вентилятор. Он нужен для передачи холода от испарителя. Потом этот холод отправляется в морозильный отсек. На некоторое время он остается там, а позже переходит в сам холодильник.

Поскольку воздух циркулирует, температура распределяется равномерно по устройству. Для очистки прибора от льда встроен нагревательный элемент. Он находится под испарителем. Как только нагреватель включается, вода поступает наружу. Включение происходит несколько раз в день.

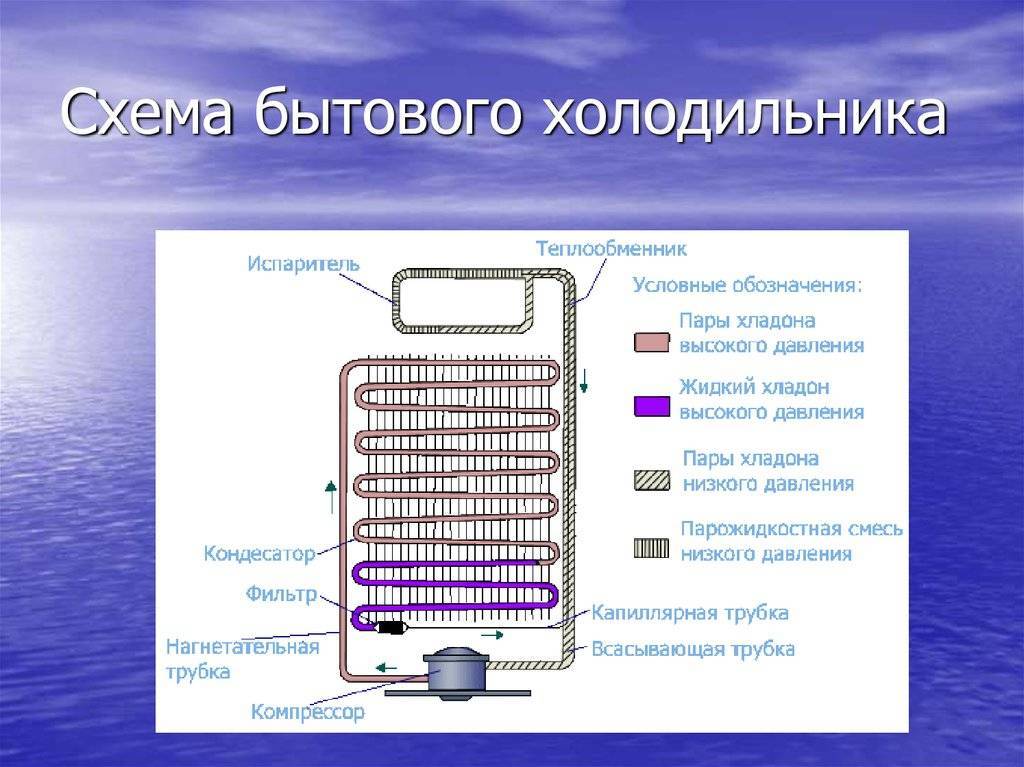

Схема холодильника: чертеж устройства и рабочий узел

Ни одна хладопроизводящая конструкция не смогла бы работать без правильно разработанной схемы, в которой определены все элементы и последовательность их взаимодействия.

На самом деле процесс охлаждения происходит совсем не так, как мы привыкли считать. Холодильники не производят холод, а поглощают тепло, и из-за этого пространство внутри устройства лишено высоких температур. Схема холодильника включает в себя все элементы устройства, которые участвуют в обеспечении охлаждения воздуха внутри устройства, и последовательность действий данного механизма.

В основном надежность холодильника зависит от качества компрессора

Из изображения на схеме можно понять следующее:

Фреон попадает в камеру для испарения, и проходя сквозь нее забирает из холодильного пространства тепло;
Хладагент перемещается в компрессор, а тот, в свою очередь, перегоняет его в конденсатор;
Проходя сквозь вышеуказанную систему, находящихся в холодильнике фреон, остывает, и превращается в жидкое вещество;
Остывавший хладагент попадает в испаритель, и во время прохода в трубку большего диаметра, превращается в газообразную смесь;
После этого он вбирает тепло из холодильной камеры вновь.

Данный принцип работы присущ всем холодильным установкам компрессионного типа.

Из чего состоит пускозащитное устройство

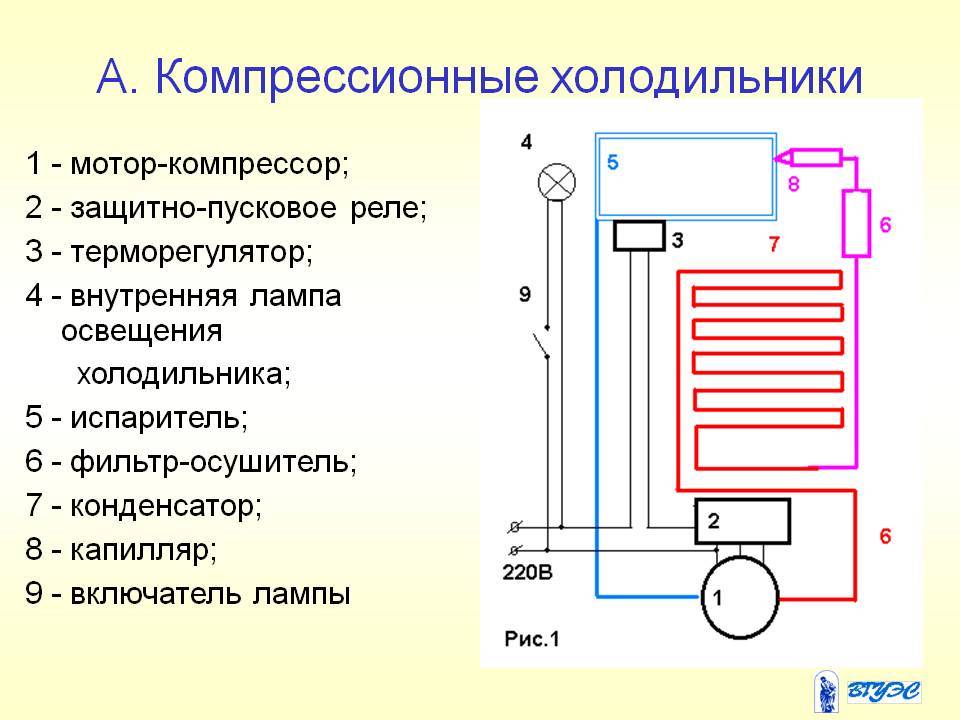

Рассмотрим конструкцию реле на примере «Таблетки». Интересующая нас деталь находится возле мотора-компрессора. Ее цвет черный, так как он лучше всех остальных оттенков впитывает тепло. Далее необходимо отметить две фазы (одна на 220 В, а другая для заземления) и, соответственно, два входа/выхода. В некоторых моделях холодильников предусмотрено три фазы (третьей считается фаза земли). Также имеется обмотка двигателя и непосредственно пусковая.

Компрессор

Подключить пусковое реле холодильника не сложно. Главное иметь определенные навыки, электрическую схему и инструкцию к холодильнику. Для облегчения работы мастерам и обычным пользователям провода уже окрашены. Просто при снятии старого реле нужно запомнить их расположение, а при установке нового вернуть их на место. Далее останется только подключить работоспособное устройство.

Но даже провода, оформленные каждый в свой цвет, не предотвратят возникшую неисправность. Вне зависимости от операции все движения должны быть аккуратными и плавными. Одним резким рывком реально вывести холодильник из строя насовсем. Перед тем, как начинать работать, следует проверить все контакты. Легче всего это сделать, сняв немного краски с корпуса, но так поступать нужно только в самом крайнем случае.

Схема подключения для «таблетки»

Разница в местоположении реле разных типов

Прежде чем подключать реле, следует определиться с тем, где оно находится. Ведь разновидностей много, следовательно, и конструкций тоже. Первое, что бросается в глаза, это размеры, далее следует способ крепления (без присоединения к раме, на проводе) и показатели силы тока, например, реле ДХМ работает на меньших параметрах, чем ДХР.

Если возникла необходимость напрямую подключить холодильник без реле, то эти нюансы не пригодятся. Подбор подходящей детали должен осуществляться с учетом марки холодильника, типа мотора-компрессора, техническим параметрам и требуемой конструкции. Желательно, чтобы последняя была такой же, что и у предыдущего реле.

Пусковое реле холодильника Антант присоединяется к кожуху мотора-компрессора. Чтобы разместить устройство правильно, необходимо ориентироваться на стрелку, изображенную на крышке. Пример на фото.

Компрессор подготовлен для ремонта

Что такое компрессор

Это одна из самых главных запчастей холодильной установки. Крепится он с помощью двух труб и четырех гаек. При демонтаже детали гайки придется отвернуть. Перед тем, как подключить компрессор от холодильника без реле, необходимо проверить его исправность.

Данный элемент находится в рабочем состоянии, если

он, будучи подключенным к сети, шумит;
показывает нулевое сопротивление при проверке тестером

Чтобы осуществить эту процедуру следует правильно снять крышку с самого компрессора, аккуратно со всеми предосторожностями вынуть пусковой механизм и попарно проверить контакты. Если все нормально, то извлеченные детали в обратном порядке устанавливают на место

Значение пускозащитного реле Р1 в холодильнике Атлант

Данная деталь отвечает за запуск мотора-компрессора и защиту от перегрева. Без реле холодильники Атлант не эксплуатировались бы так долго. Ведь качественная работа агрегатов напрямую зависит от бесперебойного передвижения хладагента.

Он, в свою очередь, начинает функционировать после начала работы компрессора, который подключается из-за получения сигнала от реле. А исходное действие за терморегулятором, который подает сигнал на устройство в случае повышения температуры в морозильной и холодильной камере.

Как работает холодильная машина

Для получения холода используется свойство холодильного агента корректировать собственную температуру кипения при изменении давления. Чтобы превратить жидкость в пар, к ней подводится определенное количество теплоты. Аналогично конденсация парообразной среды наблюдается при отборе тепла. На этих простых правилах и основывается принцип работы холодильной установки.

компрессор
конденсатор
терморегулирующий вентиль
испаритель

Между собой все эти узлы соединяются в замкнутый технологический цикл при помощи трубопроводной обвязки. По этому контуру подается холодильный агент. Это вещество, наделенное способностью кипеть при низких отрицательных температурах. Этот параметр зависит от давления парообразного хладагента в трубках испарителя. Более низкое давление соответствует низкой температуре кипения. Процесс парообразования будет сопровождаться отнятием тепла от той окружающей среды, в которую помещено теплообменное оборудование, что сопровождается ее охлаждением.

При кипении образуются пары хладагента. Они поступают на линию всасывания компрессора, сжимаются им и поступают в теплообменник-конденсатор. Степень сжатия зависит от температуры конденсации. В данном технологическом процессе наблюдается повышение температуры и давления рабочего продукта. Компрессором создают такие выходные параметры, при которых становится возможным переход пара в жидкую среду. Существуют специальные таблицы и диаграммы для определения давления, соответствующего определенной температуре. Это относится к процессу кипения и конденсации паров рабочей среды.

Конденсатор – это теплообменник, в котором горячие пары хладагента охлаждаются до температуры конденсации и переходят из пара в жидкость. Это происходит путем отбора от теплообменника тепла окружающим воздухом. Процесс реализуется при помощи естественной или же искусственной вентиляции. Второй вариант зачастую применяется в промышленных холодильных машинах.

После конденсатора жидкая рабочая среда поступает в терморегулирующий вентиль (дроссель). При его срабатывании давление и температура понижается рабочих параметров испарителя. Технологический процесс вновь идет по кругу. Чтобы получить холод необходимо подобрать температуру кипения хладагента, ниже параметров охлаждаемой среды.

«И» — испаритель
«К» -компрессор
«КС» — конденсатор
«Д» — дроссельный вентиль

Стрелочками указано направление технологического процесса.

Помимо перечисленных основных узлов, холодильная машина оснащается приборами автоматики, фильтрами, осушителями и иными устройствами. Благодаря им установка максимально автоматизируется, обеспечивая эффективную работу с минимальным контролем со стороны человека.

В качестве холодильного агента сегодня в основном используются различные фреоны. Часть из них постепенно выводится из употребления ввиду негативного воздействия на окружающую среду. Доказано, что некоторые фреоны разрушают озоновый слой. Им на смену пришли новые, безопасные продукты, такие как R134а, R417а и пропан. Аммиак применяется лишь в масштабных промышленных установках.

Начнем обсуждение принципов работы холодильника компрессором. Сердце! Главное здесь. Мотор холодильника обычно стоит асинхронный, поэтому для работы часто требуется пускозащитное реле. В обязанности устройства входит подключение пусковой обмотки, только на время старта. Нагревается внутренняя биметаллическая пластина, конденсатор отключается от пусковой обмотки, функционирует единственно рабочая. По схожей системе работает защита против перегрева: двигатель холодильника работает слишком долго, тепловой эффект тока разгибает очередную биметаллическую пластину, рвущую контакт, давая обмоткам отдохнуть.

Такая схема позволит работать холодильнику эффективно, обеспечит неплохой пусковой момент. Понятно, внутри прибора фреон, который не то чтобы с удовольствием циркулирует по контуру, поршень требует затраты некоторых усилий. Здесь помните:

У двигателей холодильников индивидуальные пусковые требования. Мощность также отличается, следовательно, тип, нагрев биметаллической пластины реле не остаются постоянными. Написаны специальные справочники, где посмотрим, какие двигатели холодильников бывают, какие типы реле соответствуют. Кстати, на сайте выкладывали перечень, надеемся, порадовал читателей. Современные двигатели холодильников обладают инверторным управлением, коленвала больше не содержат. Движение вала линейное, прилепили остряки названный эпитет компрессорам.

Внутри находится катушка, снабженная сердечником, движущимся поступательно согласно закону переменного тока, подаваемого на проволоку. Несмотря на кажущуюся несуразность (сходство с электробритвами) моторы, как показывает практика, максимально удовлетворяют целям. Кроме того наиболее эффективно реализуется инверторное управление, помогая снизить уровень шума, продлить жизнь. Недаром Samsung дает 10 лет гарантии на моторы холодильников. Напомним:

Асинхронные двигатели с короткозамкнутым ротором способны менять частоту вращения в том числе управляемые изменением частоты питающего напряжения.
Этой способности лишены коллекторные двигатели, в холодильниках используемые редко.
Новый тип двигателей из катушки и колеблющегося сердечника также легко управляется изменением частоты следования импульсов.

В результате появляется следующая схема:

Входное напряжение выпрямляется.
Нарезается силовым ключом нужными длительностями.
Работой заправляет генератор тактовых импульсов.

Простейшая схема, скорее относящаяся к импульсному блоку питания, суть равно остается: присутствует напряжение 50 Гц, затем становящееся напряжением другой частоты. Результатом видим изменение скорости движения поршня, отчего фреон начинает двигаться ускоренно, замедленно. Что это дает?

Принцип работы холодильной установки с двумя компрессорами

Обычно два компрессора устанавливают в двухкамерные агрегаты и модели типа side-by-side. При этом в каждом отделении свой мотор, и пользователь может выставлять температуру для каждого. По сути, это два прибора в одном: можно отключить холодильную камеру, а морозилку оставить, и наоборот.

Холодильник с двумя компрессорами довольно экономичен. Многие интересуются, как такое может быть, ведь два мотора должны тянуть больше энергии. Однако, каждый из двух компрессоров менее энергоемок, в сравнении с теми агрегатами, где установлен только один. Кроме того, допустим, в холодильной камере повысилась температура – включится один компрессор, и тот неэнергоемкий. Мотор не будет затрачивать энергию на охлаждение морозилки, которая и так холодная.

УСТРОЙСТВО ДВУХКОМПРЕССОРНОГО ХОЛОДИЛЬНИКА 1 — компрессоры; 2 — нагнетательные трубки; 3 — конденсатор; 4 — фильтры-осушители; 5 — капилярки; 6 — испаритель морозильной камеры; 7 — испаритель холодильной камеры; 8 — всасывающие трубки.

Еще одно преимущество моделей с двумя компрессорами – можно отключить ненужную камеру. Например, человек уезжает в отпуск, и ему нет смысла оставлять продукты в холодильной камере. Все, что нужно, он перекладывает в морозилку и оставляет работать только ее.

Примеры холодильных установок

Некоторые схемы и описания холодильных установок различного назначения, а также их фотографии показаны на рис. 27-34.

Рис. 27. Принципиальная схема холодильной установки

Рис. 28. Особенности работы холодильной установки в автомобиле

Рис. 29. Схема монтажа холодильной системы «Вьюга-Стандарт» на автофургон

Рис 32. Примеры схем соединения оборудования в холодильных установках

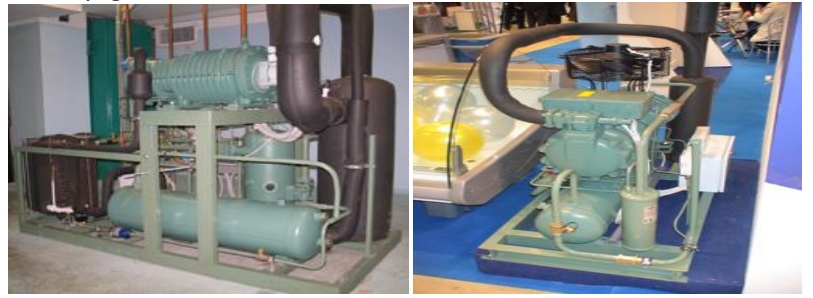

Рис. 33. Внешний вид некоторых холодильных установок

Например, холодильные установки компрессорно-конденсаторные (тип АКК) или компрессорно-рессиверные (тип АКР), показанные на рис. 34, предназначены для работы c поддержанием температуры от +15 °С до -40 °С в камерах объёмом от 12 до 2500 м3.

В состав холодильной установки входят: 1 – компрессорно-конденсаторный или компрессорно -рессиверный агрегат; 2 – воздухоохладитель; 3 – терморегулирующий вентиль (ТРВ); 4 – соленоидный вентиль; 5 – щит управления.

Рис. 34. Некоторые холодильные установки типов АКК и АКР

Холодильники с системой No Frost

В дословном переводе название системы означает: “без инея”. Это достигается с помощью встроенного вентилятора, который передаёт холод от единственного испарителя, размещённого в морозилке. Сначала холодный воздух распространяется внутри морозильной камеры, а затем через отверстия переходит в холодильный отсек.

За счёт циркуляции воздуха достигается равномерное распределение температуры в камерах. Для удаления наледи используется электронагреватель, находящийся под испарителем, который включается по сигналу таймера несколько раз в сутки. Образующаяся вода выводится наружу. В остальном устройство и принцип работы те же, что у обычных моделей.

Виды бытовых холодильников

По своему количеству камер холодильники делятся на:

Однокамерные;
Двухкамерные;
Многокамерные (три и более камер).

Также холодильник может иметь разное количество компрессоров. В обычных аппаратах используется один, но в некоторых моделях бывают два компрессора. От их количества и мощности зависит потребление электроэнергии холодильником.

Однокамерные холодильники

Это наиболее простой аппарат. Чаще в нем только одна камера для хранения продуктов, в которой поддерживается постоянная температура. Но существуют варианты с двумя отделениями – обычным и морозилкой.

Однокамерный холодильник имеет один испаритель. Более низкая температура в морозильной камере обеспечивается тем, что фреон сначала проходит через нее и немного нагревается. После этого он попадает в основной отсек.

Двухкамерные холодильники

В таких агрегатах есть обычная камера, отделенная от морозильной. Их отличие от однокамерных в том, что в каждом отсеке установлен свой испаритель. Это позволяет точно регулировать и поддерживать температурный режим. Двухкамерный холодильник может быть оснащен одним или двумя компрессорами.

Многокамерные холодильники

Такие модели довольно дороги и могут быть трех-, четырех- и пятикамерными. Как и в двухкамерных, в них есть морозильный отсек с минусовой температурой и обычный. Но в дополнение к ним есть отдельные отделения.

В многокамерных холодильниках есть нулевой отсек или зона свежести. В них поддерживается отдельный температурный режим. Чаще всего это 0…+1 градуса. В трехкамерных такой отсек один, в четырехкамерных – два, в пятикамерных – три.

Каждая зона свежести предназначена для хранения определенных продуктов. Например:

Рыбы;
Овощей и фруктов;
Мясных продуктов.

Как устроен компрессорный холодильник

«Атлант», «Стинол», «Индезит» и другие модели оснащаются компрессорами, которые запускают процесс охлаждения в камере.

Основные составляющие части:

Компрессор (мотор). Бывает инверторным и линейным. Благодаря запуску мотора фреон передвигается по трубкам системы, обеспечивая охлаждение в камерах.
Конденсатор — это трубки на задней стенке корпуса (в последних моделях может размещаться сбоку). Тепло, которое вырабатывает компрессор во время работы, конденсатор отдает окружающей среде. Так холодильник не перегревается.

Испаритель. Здесь фреон закипает и переходит в газообразное состояние. При этом забирается большое количество тепла, трубки в камере охлаждаются вместе с воздухом в отделении.
Вентиль для терморегуляции. Поддерживает заданное давление для движения хладагента.
Хладагент — это газ-фреон или изобутан. Он циркулирует по системе, способствуя охлаждению в камерах.

Важно правильно понимать, как работает техника: она не вырабатывает холод. Воздух охлаждается благодаря отбору тепла и его отдаче окружающему пространству. Фреон проходит в испаритель, поглощает тепло и переходит в парообразное состояние

Двигатель приводит в действие поршень мотора. Последний сжимает фреон и создает давление для его перегонки по системе. Попадая в конденсатор, хладагент остывает (тепло выходит наружу), превращаясь в жидкость

Фреон проходит в испаритель, поглощает тепло и переходит в парообразное состояние. Двигатель приводит в действие поршень мотора. Последний сжимает фреон и создает давление для его перегонки по системе. Попадая в конденсатор, хладагент остывает (тепло выходит наружу), превращаясь в жидкость.

Переходя в фильтр-осушитель, хладагент избавляется от влаги и проходит по трубкам капилляра. После чего снова попадает в испаритель. Мотор перегоняет фреон и повторяет цикл, пока в отделении не установится оптимальная температура. Как только это случится, плата управления посылает сигнал пускозащитному реле, которое отключает двигатель.

Электрический двигатель поддерживает функционирование холодильника. За счет перемещения хладагента компрессором, излишки тепла выводятся наружу, и на каждом из участков системы поддерживается оптимальное давление. Существуют двухкомпрессорные модели, в которых один компрессор отвечает за холодильную камеру, а второй за морозильную.

Такие холодильники удобно размораживать: можно отключить только морозилку, а продукты из неё переложить в холодильник на время разморозки.

Параметры линейного компрессора

Для данного устройства наиболее важны параметры холодопроизводительности, развиваемой мощности и рабочего давления. В среднем последний показатель у большинства моделей колеблется в пределах 2–4 атмосфер. Этот уровень давления оптимален для нормальной циркуляции фреона по системе охлаждения.

Многие производители снабжают свою технику специальными регуляторами давления для того, чтобы удерживать его на нужном уровне и не допускать разрыва труб охладительной системы.

Если же говорить о холодопроизводительности, то данный показатель неразрывно связан с мощностью прибора и марки хладагента, который он использует. Холодопроизводительность измеряется в килокалориях в час, и у многих холодильников, использующих фреон с индексом R12 (например, у некоторых моделей LG), составляет от 45 до 150 ккал/час в зависимости от электрической мощности устройства.

Справка. В своё время линейный компрессор считался довольно энергоэкономичным, однако сегодня пальму первенства в этом негласном состязании однозначно удерживают устройства инверторного типа. Поскольку они работают, никогда не выключаясь (а именно в момент включения на двигатель холодильного агрегата приходится наиболее серьёзная нагрузка), ресурс их гораздо выше, а расходы энергии – ниже.

Впрочем, этот положительный момент легко нивелируется стоимостью за модель холодильника с инверторным типом компрессора.

Для того чтобы выяснить, исправно ли работает компрессор, мастера по ремонту используют мультиметр. Подключая его между обмоткой катушки и корпусом, они замеряют сопротивление обмотки. Отклонение от нормы в большую сторону указывает на повреждения обмотки, а в меньшую – на имевшее место короткое замыкание в системе. Поскольку обмотка может иметь разный исходный материал и структуру, значение нормального сопротивления у неё для каждой модели может быть разным.

Виды компрессоров для холодильников

Большинство людей слышали о том, что современные модели холодильников содержат в себе поршневой компрессор. И если кто- то думает, что японцы могут придумать иные компрессора, то это заблуждение.

Все типы компрессоров холодильников имеют свои сильные и слабые стороны

Каждый из видов компрессоров обладает рядом своих плюсов и минусов.

Выделим несколько видов популярных типов компрессоров:

Винтовые и поршневые;
Ротационные и спиральные;
Центробежные.

Именно поршневые компрессоры, являются основной частью многих современных холодильников. И большая часть их выполняют свою работу от электродвигателей, а они оснащены внутренней подвеской и вертикальным валом.

Компрессор

Его по праву называют сердцем холодильного агрегата. Его задачей является создание разницы давления между нагнетательной и приёмной трубками для обеспечения надёжной циркуляции хладагента. Поэтому от того, как работает компрессор — зависит функциональность всего агрегата. Для бытовых рефрижераторов применяют герметично закрытые корпусы, в которые помещены компрессор и электромотор. Для смазки подвижных частей используется специальное масло.

Два компрессора двухкамерного холодильника Атлант.

Защита электродвигателя осуществляется с помощью пускозащитного реле, которое подключает пусковую обмотку во время запуска и отключает мотор при перегреве. Для защиты компрессора от попадания влаги служит фильтр-осушитель. Инверторный компрессор в холодильнике, который установлен на современных моделях, позволяет значительно продлить срок службы агрегата.

При желании можно подсчитать эффективность работы компрессора. Для этого нужно засечь время работы Т1 и время отдыха Т2. Затем Т1/(Т1 + Т2) = эффективность. При значениях менее 0,2 требуется корректировка заданной температуры в камере в сторону понижения. Если выше 0,6 — неисправен уплотнитель двери или она перекошена.

Магнитная лента на холодильнике и её замена.

Устройство и принцип работы разных видов холодильников

Все холодильники имеют общий принцип работы, но, в зависимости от модели и используемой охлаждающей установки, особенности процесса поддержания низкой температуры в камере могут отличаться.

Однокамерные и двухкамерные холодильники

Однокамерные и двухкамерные холодильники работают примерно по тому же принципу. Главное отличие состоит в работе испарителей. Старые двухкамерные агрегаты оборудованы одним испарителем для обеих камер. В новых моделях есть испаритель в каждой камере, которые полностью изолированы друг от друга.

В однокамерных холодильниках испаритель размещен в верхней части рефрижератора, под которым располагается поддон. Его закрытие и открытие регулирует подачу холодного воздуха в основную холодильную камеру. Чтобы не допустить появление излишнего конденсата на стенках, в холодильнике предусмотрена капиллярная трубка.

В двухкамерных же холодильниках испарители выполняют роль разделительной перегородки теплоизоляции. В такой системе хладагент закачивается в испаритель через капиллярную трубку и передается во второй только в том случае, когда его температура падает ниже нуля. Когда второй испаритель тоже обмерзает, включается термореле, которое приостанавливает работу компрессора.

Компрессорные холодильники

Компрессорный холодильники работают на основе компрессорной системы. Это самый распространенный тип устройства холодильника. Они удобны в использовании и обслуживании, а также расходуют не так много электроэнергии.

Компрессорные холодильники, в основном, производят Atlant, Indesit и Stinol. Такие модели состоят из двух основных компонентов:

компрессор — мотор, который может быть инверторным или линейным. При его запуске фреон перемещается по трубкам системы, обеспечивая равномерное охлаждение основной и морозильной камер;
конденсатор — змеевидная система трубок, расположенная на задней внешней части корпуса холодильника, которая выводит в окружающую среду тепло, вырабатываемое компрессором;
хладагент — изобутан или фреон, который перемещается по системе холодильника, охлаждая ее;
вентиль для осуществления терморегуляции — поддерживает постоянное давление для равномерной циркуляции хладагента.

За счет этого приводится в действие компрессор, который сжимает фреон и создает определенное давление, необходимое для его передвижения по трубкам всей системы. При попадании в конденсатор, хладагент превращается в жидкость.

Далее хладагент выводится в фильтр-осушитель, очищается от влаги и проходит по трубкам капиллярной системы, снова попадая в испаритель. После этого компрессор снова начинает перегонку фреона и весь цикл повторяется заново. Когда температура достигнет нужной отметки, реле автоматически отключает двигатель.

Абсорбционные холодильники

Абсорбционные холодильники работают на основе циркуляции и испарения аммиака, который выступает в роли хладагента. В качестве абсорбента действует аммиачный раствор на воде.

При включении холодильного агрегата в генераторе производится нагрев рабочей жидкости (аммиачного раствора). Когда температура достигает отметки кипения, аммиак начинает превращаться в пар, который выводится в конденсатор.

Далее аммиак превращается в жидкость и попадает в испаритель, где смешивается с водородом. Резонанс давления приводит к испарению сжиженного аммиака, при котором выделяется тепло.

Аммиачный пар передается в адсорбер с очищенной водой. Полученный раствор поступает в генератор-кипятильник и цикл повторяется по новой, пока температура достигнет нужного уровня.

Холодильник с технологией «No Frost»

Холодильники с технологией No Frost (с англ. «без мороза»), позволяют эксплуатировать его без частых разморозок. Это возможно благодаря полному выводу влаги из холодильной системы, за счет чего в камере не образуется наледь.

Главный принцип технологии заключается в том, что после каждого полного цикла работы автоматически запускается режим оттаивания. Реле активирует испаритель, из-за чего лед начинает таять, а вся влага выводится наружу и полностью испаряется. В остальном, принцип работы холодильника такой же, как и в обычных моделях.

Так как в холодильнике с технологией No Frost не образуется лед, его можно размораживать только один-два раза в год, во время очистки и мытья. Основным недостатком при этом является увеличенное потребление электроэнергии за счет непрерывной работы вентилятора.

Как работает холодильник — устройство и работа простыми словами. Из чего состоит
