Природный кондиционер: воздушный грунтовый теплообменник

Грунтовый теплообменник для вентиляции расчет. Введение наверх

Достаточно давно предложена и используется на практике идея предварительного нагрева холодного уличного приточного воздуха перед
подачей его в систему вентиляции загородного дома путем пропускания его по трубам грунтового коллектора. Грунтовый коллектор или
грунтовый теплообменник, обычно из гладких пластиковых труб, монтируется на глубине от 1,5м до 3,0м, где температура грунта в
течение года относительно стабильна. При прохождении холодного уличного воздуха по грунтовому теплообменнику (коллектору) происходит
теплообмен между более тёплым грунтом и воздухом. Температура приточного воздуха по мере движения его к выходу грунтового теплообменника
увеличивается и приближается к температуре грунта на глубине заложения коллектора.

Схематичное устройство и принцип работы грунтового воздушного коллектора.

Таким образом, удается повысить температуру приточного воздуха для системы вентиляции дома без дополнительных затрат энергии, по сравнению с
традиционным нагревом приточного воздуха электричеством или водяным калорифером. Однако, возникает закономерный вопрос:
насколько эффективен данный процесс и какова экономическая целесообразность изготовления, эксплуатации и обслуживания такого грунтового коллектора.

Теоретическую эффективность процесса нагрева приточного воздуха в грунтовом воздушном коллекторе оценить достаточно
просто — исходя из среднемесячных температур уличного воздуха и грунта на глубине заложения коллектора. И эта эффективность
будет максимально возможной, превысить которую не получится, пока веришь во Второе Начало Термодинамики и не используешь «колдовство» в виде
тепловых насосов.

С экономической целесообразностью немного сложнее, ведь всё очень сильно зависит от стоимости грунтового коллектора,
стоимости энергоресурсов, ссудного процента и ожиданий конкретного человека…

Поэтому в этой статье мы постараемся ответить на следующие вопросы (применительно к Минской области):

  1. Какова температура грунта на глубине заложения грунтового коллектора в различные месяцы года (среднегодовая температура грунта на глубине).
  2. Какое максимально возможное (теоретическое) количество тепловой энергии можно передать от грунтового теплообменника к приточному воздуху для
    характерного расхода воздуха для вентиляции в200м³/чв различные месяцы отопительного периода. Для других расходов воздуха полученные
    абсолютные значения энергии изменяются пропорционально.
  3. Какую долю от общей тепловой энергии, требуемой на нагрев приточного воздуха для каждого месяца отопительного сезона, составляет энергия,
    получаемая из грунта при разумном ограничении эффективности теплопередачи в грунтовом коллекторе в 80%. Эта доля теоретически не зависит
    от номинального значения расхода воздуха в системе вентиляции.
  4. Какие важные моменты требуется учитывать при организации нагрева приточного воздуха в грунтовом коллекторе.

Расчет и выбор теплового насоса земля-вода

Перед принятием решения потребуется определить следующее:

  1. Будет ли станция использоваться как основной или дополнительный источник тепла.
  2. Какие функции, помимо нагрева теплоносителя, должен выполнять тепловой насос.

При предварительных расчетах, протяженность трубы и необходимые размеры участка, достаточного для размещения коллектора, высчитывают, просто умножая отапливаемую площадь дома на 2. Следовательно, чтобы уложить горизонтальный контур для здания на 200 м², потребуется придомовая территория, равная 400 м² (существуют варианты вертикального и наклонного расположения, позволяющие расположить коллектор на меньшей площади).

Если размеры и другие параметры участка позволяют уложить контур отбора тепла от грунта, переходят к выбору отопительной станции:

  1. В расчет принимают мощность равную 0,7 кВт на каждые 10 м².
  2. Для дома на 200 м², потребуется установка с производительностью не менее 14 кВт. Если планируется использовать насос для нагрева воды ГВС, к полученному результату добавляют еще порядка 20% запаса.

Главным недостатком отопления насосом земля-вода является необходимость в проведении глобальных земельных работ по укладке водяного коллектора.

Гравийный грунтовый теплообменник без труб

Существует вариант устройства грунтового теплообменника без применения труб. Вместо труб в траншею на горизонтальном участке насыпают слой щебня или гравия крупной фракции толщиной не менее 800 мм.

Гравийный теплообменник рекомендуется размещать на участке рядом с домом, что уменьшит длину и аэродинамическое сопротивление труб, соединяющих его с домом. Кроме того, гравийный теплообменник максимально удаляют от очистных устройств местной канализации. Уровень грунтовых вод должен быть ниже дна теплообменника.

Для устройства гравийного теплообменника роют котлован размером, позволяющим разместить в нем гравийную засыпку объемом 9 — 13 м 3 . Рекомендуемая толщина слоя засыпки гравия в котловане 0,9 — 2 м.

Дно и стенки котлована покрывают геотекстилем для предотвращения заиливания грунтом. Котлован заполняют гравием или щебнем фракции 20 мм. Перед укладкой материал засыпки тщательно промывают для удаления песка и других загрязнений. Засыпку накрывают сверху полотном геотекстиля, что предотвращает смешивание гравия с лежащим выше грунтом.

Ввод в дом и воздухозаборник выполняют как обычно, из труб диаметром 200 — 250 мм. Горизонтальные участки труб укладывают с уклоном 1-2% в сторону засыпки для стока воды. На концах подводящих труб в слое засыпки рекомендуется сделать гребенку из труб диаметром 150 мм для более равномерного распределения воздуха в слое как по вертикали, так и по горизонтали. Трубы гребенки располагают с шагом 600 — 800 мм.

  • Гравийному теплообменнику не нужны устройства для отвода конденсата.
  • Меньше стоимость сооружения.
  • Имеет более высокое аэродинамическое сопротивление.
  • Увлажняет поступающий в дом воздух.
  • Не защищен от попадания в нагнетаемый в дом воздух почвенных газов.

Гравийный теплообменник бывает выгодно соорудить на небольшой глубине в 0,5-0,6 м., в слое, где грунт зимой промерзает. Грунт над теплообменником в этом случае защищают от промерзания, утепляя его слоем теплоизоляции. Для утепления используют плиты из экструдированного пенополистирола (XPS) марки 35. Толщину и ширину слоя утеплителя определяют расчетом.

Гравийный теплообменник не следует применять в районах интенсивного выделения из недр земли радиоактивного почвенного газа радона.

Эксплуатация грунтового теплообменника

Наиболее эффективная работа грунтового теплообменника обеспечивается при его эксплуатации с перерывами на восстановление. Если воздух через теплообменник пропускать непрерывно, то температура почвы будет постепенно уравниваться с температурой воздуха, а эффективность теплообменника падать. Через каждые 10 — 20 часов работы грунтовый теплообменник необходимо отключать для восстановления на такой же период времени. Для этого лучше всего использовать время, когда все уходят из дома. На это время забор воздуха переключают на байпас помимо теплообменника.

Переключение клапанов — заслонок, меняющих режим работы теплообменника в зависимости от температуры наружного воздуха и перерывов на восстановление, должно выполняться автоматикой. При ручном управлении хозяева обычно забывают это делать.

Для того, чтобы грунтовый теплообменник работал непрерывно, без перерывов на восстановление, рекомендуется делать два теплообменника — прокладывать две трубы. Пока один теплообменник отключен для восстановления, работает другой, и наоборот.

При переключении забора воздуха через грунтовый теплообменник, аэродинамическое сопротивление притока на входе в блок принудительной вентиляции заметно увеличивается. Вентилятор притока в блоке вентиляции на это часто не рассчитан и не может обеспечить необходимый приток воздуха в помещения. Необходимо выбирать блок принудительной вентиляции, рассчитанный на работу с грунтовым теплообменником. Или придется устанавливать дополнительный вентилятор на выходе воздуха из трубы грунтового теплообменника.

Еще статьи на эту тему:

Выберите тип вентиляции для своего дома

Какую вентиляцию выбрали Вы? Голосуйте! Узнайте, что выбрали другие.

Многие домовладельцы задумываются об уменьшении затрат на подогрев и охлаждение воздуха в своих домах. В последнее время набирает популярность теплообменник в грунте, который можно сделать своими руками, ориентируясь на фотопримеры конструкции. Рассмотрим принцип работы, эффективность и самостоятельное изготовление такого устройства, посредством которого перед поступлением в систему вентиляции будет подогреваться воздух.

Как сделать грунтовый теплообменник

Схема принудительной приточно-вытяжной вентиляции с грунтовым теплообменником в частном доме

Для устройства грунтового теплообменника на участке в траншею укладывают трубу диаметром около 200 — 250 мм. Оптимальная скорость движения воздуха в трубе около 3 м/сек. Увеличивать диаметр труб не выгодно — эффективность теплопередачи растет слабо, а стоимость труб возрастает значительно.

Трубу грунтового теплообменника размещают вокруг дома на глубине не менее глубины промерзания. Для дома с заглубленным ленточным фундаментом трубу теплообменника выгодно разместить вблизи фундамента.

Для прокладки обычно используют канализационные трубы из ПВХ. Для обеспечения лучшей передачи тепла, следует выбирать трубы с меньшей толщиной стенки. Специально для устройства грунтовых теплообменников выпускают трубы из полипропилена, которые более теплопроводны, чем из ПВХ. Кроме того, такие трубы изнутри имеют покрытие, которое препятствует развитию микроорганизмов.

Оптимальная длина трубы грунтового теплообменника 35 — 50 м. Для дома с мелкозаглубленным фундаментом трубу теплообменника размещают на расстояние не менее 1 м от фундамента.

Длина трубы 35 — 50 метров. Чем длиннее труба, тем эффективнее теплообмен, но выше аэродинамическое сопротивление. Трасса трубы не обязательно прямолинейная — допускаются повороты.

Параллельная укладка труб уменьшает аэродинамическое сопротивление грунтового теплообменника

Трубы в траншее укладывают с уклоном 2% в ту или иную сторону. Этот уклон необходим для стока конденсата, который может появляться в трубе летом при охлаждении теплого воздуха улицы.

Воздухозаборник с фильтром

На   нижней отметке трубы теплообменника устраивают сток конденсата в канализацию или в дренажный колодец, или просто в грунт — в песчаную подушку при низком уровне грунтовых вод.

Конец трубы теплообменника, на который устанавливается воздухозаборник, на участке выводят выше уровня снегового покрова. Не рекомендуется делать забор воздуха непосредственно у земли, ниже 1,5 метра от поверхности участка. Радиоактивный почвенный газ радон тяжелее воздуха и его наибольшая концентрация наблюдается как раз у поверхности земли.

Воздухозаборник, устанавливаемый на трубу, оснащают защитной металлической сеткой и фильтром. Конструкция воздухозаборника должна препятствовать проникновению в трубу осадков, птиц, грызунов, листьев, насекомых.

Другой конец трубы заводят в подвал дома, если он есть, или пропускают под фундаментом и выводят в техническое помещение на первом этаже, где установлен блок приточной вениляции.

На участке воздухозаборник приточной вентиляции в частном доме размещают на расстоянии не ближе 10 м. от источников запахов и других мест загрязнения воздуха.

Принцип работы

Многие наши сограждане систему отопления представляют себе не иначе как в виде заполненного водой или антифризом контура из труб и радиаторов. Между тем, применение жидкостного теплоносителя в автономной системе отопления частного дома – это нонсенс, яркий пример бездумного следования устоявшимся стереотипам. Ведь мы городим столь сложную и дорогую систему только потому, что именно по такому принципу устроены системы централизованные.

При этом никто не задумывается о том, что они работают в совсем иных условиях: тепловой узел расположен на значительном удалении от потребителей (большие теплопотери), а сами потребители – общественные и жилые здания – имеют весьма обширную распределительную сеть. Чтобы донести тепло до самого удаленного радиатора, нужен теплоноситель с очень большой теплоемкостью и наилучшим образом для этого подходит вода.

Принципиальная схема воздушного отопления

В автономной же системе ничего подобного не наблюдается: котельная расположена прямо в доме, следовательно теплопотери как таковые вообще отсутствуют; при этом максимальное расстояние до наиболее удаленной комнаты обычно не превышает нескольких десятков метров. В таких условиях в качестве теплоносителя можно использовать среду, ради нагрева которой все и затевается, то есть воздух.

Теплоемкость воздуха в 800 раз меньше, чем у воды, но для раздачи тепла в пределах дома ее будет вполне достаточно.

В этой раздаче и состоит принцип действия системы воздушного отопления. Воздух нагревается конвекционно-трубной печью (обиходное название – калорифер), работающей на газу, дровах с углем или дизельном топливе, и по сети воздуховодов распространяется во все помещения. В каждом из них можно установить свой температурный режим, перекрыв часть выходного отверстия воздуховода заслонкой.

Пошаговое руководство

Изготовление бесканального теплообменника

  1. Подготовьте емкость, лучше металлическую, пластиковая будет дольше нагреваться.
  2. Установите бак к началу системы отопления.
  3. Проделайте в емкости 2 отверстия для выходов. Одно – вверху, через которое горячая вода будет выводиться. Второе – внизу, холодная жидкость будет поступать из труб системы.
  4. Разместите выходы правильно, от этого будет зависеть скорость отдачи тепла.
  5. Запаяйте герметично отверстия, чтобы температура воздуха не тратилась на батарею, а помещение равномерно прогревалось.
  6. Для трубки используйте медь, она должна хорошо гнуться и отдавать максимально тепло в помещение.
  7. Согните трубку в форме спирали, получился змеевик.
  8. Поместите спираль в бак, концы трубки нужно вывести наружу, хорошо закрепить их.
  9. Подсоедините к концам деталей фитинг с резьбой.
  10. Подсоедините к трубе регулятор мощности, его можно купить в магазине, стоит недорого, поэтому на самостоятельном изготовлении не стоит зацикливаться.
  11. Система вполне будет работать исправно и без регулятора, но он нужен для регулирования мощности, экономии электроэнергии. Мощность можно выставить по своему усмотрению.
  12. Подсоедините к термостату клеммы, после чего – провода питания.
  13. Чтобы бак не изнашивался от перепадов температуры, установите анод.
  14. Закройте герметично все элементы.
  15. Наполните бак водой, теплообменник готов.

Теплообменник своими руками

Теплообменником можно назвать устройство, не имеющее собственного источника нагрева, но позволяющее извлекать тепло из внешних обогревателей. При необходимости можно сделать теплообменник самостоятельно. Однако сначала следует определиться, какой именно вид конструкции вам необходим.

Как сделать теплообменник своими руками?

Наиболее простым в изготовлении является змеевик. Для его устройства лучше всего подойдет медная трубка. Она легко гнется и обладает высокой теплоотдачей. Возьмите необходимый отрезок трубки и аккуратно согните ее в спираль, поместите ее в бак или бочку. Затем выведите концы наружу и закрепите. К окончаниям трубки при помощи обжимных соединений присоедините резьбовой фитинг. В результате у вас получится теплообменник – змеевик. В качестве альтернативы медной трубки можно использовать и другие легкогнущиеся трубки. Это может быть металлопласт или алюминий.

Другой разновидностью теплообменника является так называемая водяная рубашка. Наибольшее распространение такой вид теплообменников имеет в небольших котлах систем отопления и представляет собой герметичную емкость, установленную внутри котла и позволяющую нагревать воду от циркулирующей жидкости в системе отопления дома. Недостатком такого вида теплообменника является невысокая пропускная способность и зависимость от температуры в системе.

Более сложным для самостоятельного изготовления, но и более эффективным теплообменником является конструкция под названием трубная доска. Для самостоятельного изготовления потребуется несколько вальцовочных соединений. Состоит такой тип теплообменника из трех и более герметичных емкостей, соединенных трубами. Находящиеся по разным концам емкости соединены развальцованными на концах трубами. Циркуляция жидкости межу ними дает необходимый теплообмен в средней части конструкции.

Если желание сделать теплообменник самостоятельно, не делая больших затрат, в качестве основного материала можно использовать автомобильные радиаторы, радиаторы отопления или газовые колонки.

Особое внимание на устройство теплообменника стоит обратить владельцам дач или небольших коттеджей, находящихся за городом и не имеющих возможности пользования природным газом. Устройство небольшой каменной печи снабженной теплообменником, позволит наслаждаться теплом и уютом во всех помещениях. Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами

Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости

Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами. Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости.

Что такое воздушный теплообменник и для чего он используется

Чаще всего, используется горячий воздух из сушилок, дымовых труб, топочных камеры различного оборудования. В бытовых целях может использоваться теплый вытяжной воздух. Использование устройства преследует цель нагрева свежего приточного воздуха до определенной температуры, которую позволяет достичь отдающая среда.

В зависимости от эффективности нагрева теплый воздух может использоваться для разных целей:

  • воздушное отопление помещений
  • подогрев свежей струи для снижения расходов на отопление

Подача неподготовленного воздуха в жилые или производственные помещения создаст условия для интенсивного вывода тепла, что отразится на расходах на обогрев. Если воздух на улице имеет температуру -20°С, а кратность воздухообмена в помещении равна 1, то весь объем будет ежечасно полностью меняться, вызывая необходимость быстро нагревать его для обеспечения комфортной обстановки. Такая ситуация весьма неэкономична и вынуждает искать способы подготовки приточной струи. Основным из них является рекуперация.

Использование системы

Такая схема грунтового теплообменника позволяет получать воздух из грунта уже несколько подогретым, что помогает экономить некоторое количество энергии, которое ушло бы на работу рекуператора. Наличие такой воздушной системы для обогрева поможет также сэкономить электроэнергию и конструкцию рекуператора. В данном случае имеется в виду, что внутри трубопровода не будет образовываться конденсат, так как температура воздуха, который будет проходить по трубам, будет все время примерно одинаковая. Проблема с конденсатом может возникнуть лишь в том случае, когда в работу включается рекуператор, но при этом в него будет поступать изначально морозный воздух.

«Устойчивость» систем использования низкопотенциального тепла Земли

При эксплуатации грунтового теплообменника может возникнуть ситуация, когда за время отопительного сезона температура грунта вблизи теплообменника понижается, а в летний период грунт не успевает прогреться до начальной температуры – происходит понижение его температурного потенциала. Потребление энергии в течение следующего отопительного сезона вызывает еще большее понижение температуры грунта, и его температурный потенциал еще больше снижается. Это заставляет при проектировании систем использования низкопотенциального тепла Земли рассматривать проблему «устойчивости» таких систем. Часто энергетические ресурсы для снижения периода окупаемости оборудования эксплуатируются очень интенсивно, что может привести к их быстрому истощению. Поэтому необходимо поддерживать такой уровень производства энергии, который бы позволил эксплуатировать источник энергетических ресурсов длительное время. Эта способность систем поддерживать требуемый уровень производства тепловой энергии длительное время называется «устойчивостью». Для систем использования низкопотенциального тепла Земли дано следующее определение устойчивости: «Для каждой системы использования низкопотенциального тепла Земли и для каждого режима работы этой системы существует некоторый максимальный уровень производства энергии; производство энергии ниже этого уровня можно поддерживать длительное время (100–300 лет)».

Математическое моделирование показало, что значения ежегодного понижения температуры будут постепенно уменьшаться, а объем грунтового массива вокруг теплообменника, подверженного понижению температуры, с каждым годом будет увеличиваться. По окончании периода эксплуатации начинается процесс регенерации: температура грунта начинает повышаться. Характер протекания такого процесса подобен характеру процесса «отбора» тепла: в первые годы эксплуатации происходит резкий рост температуры грунта, а в последующие годы скорость ее повышения  уменьшается. Продолжительность периода «регенерации» зависит от длительности периода эксплуатации. Эти два периода примерно одинаковые.

Таким образом, системы тепло- и холодоснабжения зданий, использующие низкопотенциальную энергию тепла Земли, представляют собой надежный источник энергии, который может быть использован повсеместно. Этот источник может использоваться в течение достаточно длительного времени и может быть возобновлен по окончании периода эксплуатации.

Тепловые насосы нашли широкое применение для теплоснабжения жилых и административных зданий во многих странах мира со сходными с Россией климатическими условиями. Расширяется опыт применения тепловых насосов и в нашей стране.

Статья из журнала “Аква-Терм”, №2/ 2016. Рубрика “отопление и ГВС” Р. C. Ширяев

Теплообменник

Обращайте внимание на материал теплообменника. Теплообменник располагается в камере сгорания

Продавцы могут выставлять ее как в открытом виде, так и закрытом. В любом случае тщательно разглядеть теплообменник вы не сможете. Вам удастся увидеть лишь его края, горелку и пространство, где горит газ. Вода циркулирует по контуру газового котла и проходит  через теплообменник, где и происходит ключевой нагрев.

В настенных газовых котлах теплообменники бывают трех видов:

  • медные;
  • алюминиевые;
  • теплообменники из нержавеющей стали.

Наибольшей популярностью и по сей день в лучших настенных газовых котлах пользуются медные теплообменники. В качественных моделях медь покрывается специальным защитным силуминовым составом, который, по заверению производителей, продлевает срок службы теплообменника, повышает корозийную стойкость и жаростойкость. На практике такие теплообменники должны служить дольше.

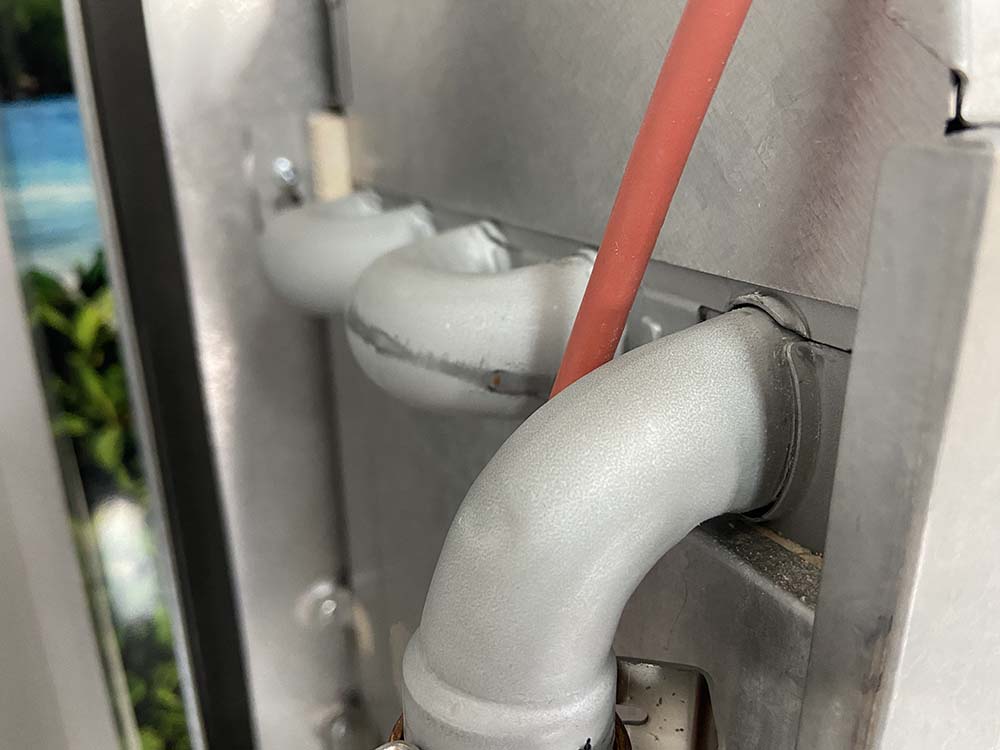

Медный теплообменник с защитным слоем газового котла Italtherm City Class

Таким образом, первое на что нужно обратить внимание — материал теплообменника, если он медный, обратите внимание, нанесен ли на него силуминовый состав или все же нет. Если состава нет, значит производитель решил немного сэкономить

Если же есть, значит производитель постарался и не пожалел средств на покрытие теплообменника.

Именно у медных теплообменников самая высокая эффективность, самый лучший показатель КПД достигается именно с медными теплообменниками в настенных газовых котлах. Плюс ко всему, эти теплообменники самые ресурсные.  На практике они «живут» гораздо дольше алюминиевых и из нержавеющей стали. Но у медных есть один главный минус. Он заключается в том, что медь  — это дорогая запчасть, если вы попрощаетесь со своим теплообменником спустя продолжительное время, то как запчасть он будет стоить максимально дорого.

Алюминиевые теплообменники

Применяются они довольно редко. В основном их применяет марка Ariston, Fondital. По словам производителей техники Ariston, теплообменники из алюминия ничуть не уступают теплообменникам из меди. А по КПД уступают лишь на 0,8. Поэтому, алюминиевые практически не хуже медных. Но по факту, использование алюминия — это удешевление производства, да, с алюминием можно достичь больших высот в плане производства теплообменников, но на практике такие теплообменики служат меньше. Но плюс в том, что как запчасть алюминиевые теплообменники идут дешевле. Поэтому в принципе имеют право на существование.

Теплообменники из нержавеющей стали

Первичный теплообменник из нержавеющей стали котла Navien

Их легко заметить, они обладают характерным блеском и заметно отличаются от остальных. Да и вообще производители не скрывают из чего у них сделаны теплообменники. «Живут» они недолго, как запчасть довольно дешевые. Таким образом, если в вашем списке несколько газовых котлов, победителем должен являться тот, в котором используется медный теплообменник, в идеале покрытый защитным составом из силумина. Если же хотите сэкономить, берите котел из алюминия или нержавейки, если же одна ценовая категория, разница в стоимости небольшая, медь — это ваш выбор. Настенные газовые котлы с алюминием и сталью и медью за одну цену, по нашему мнению, лучше не покупать.

Основные типы грунтовых воздушных теплообменников

Грунтовые теплообменники для вентиляции делятся на три основных группы: гравийные (бесканальные),  трубные (канальные) и безмембранные.
В бесканальных устройствах воздух проходит через подземный слой грунта. В трубных – через подземные трубы. Безмембранные теплообменники – это комбинация трубных и гравийных: в них на ровный слой гравия укладывается ровный слой полимерных плит.

При любой схеме основной канал подводящего типа соединяется с вентиляцией, и предусматривается механизм, позволяющий переключаться с режима использования теплообменника на режим использования прямого притока воздуха с улицы.

В частных домах обычно используют трубные теплообменники – они более эффективны. При этом способе в траншею укладывают трубопровод диаметром 200-2500 мм и длиной 15-50 метров: чем длиннее трубопровод, тем эффективнее будет его работа, но тем выше и аэродинамическое сопротивление. Изгибы и повороты в трубопроводе допускаются, они на эффективность работы не влияют.

Отлично, если участок большой, и есть возможность уложить одну трубу, но допускается и параллельная укладка труб, и веерная.

Обычно для того, чтобы устроить грунтовый теплообменник для вентиляции своими руками, берут полипропиленовые трубы. Трубы с большой поверхностью и меньшей толщиной стенок обладают лучшей теплопроводностью, поэтому выбор часто падает на гофрированный материал. Для стока конденсата, который появится летом, во время охлаждения горячего воздуха, трубы укладывают с уклоном в 2 градуса. Начало трубопровода на участке должно быть установлено выше обычного уровня снега и оснащено воздухозаборником с фильтром.

Рассмотрим такой теплообменник на примере устройства, сделанный пользователем нашего портала с ником Prayfor, который живет в Ровно, в одноэтажном доме площадью 160 квадратных метров. Конечно, это вспомогательная система отопления «для комфорта и экономии», основное отопление дома – электричество и газ.

Грунтовый теплооменник смонтирован из канализационных труб диаметром 160 метров. Общая длина 60 метров, плюс еще 12 метров под домом.

Трубы тепообменника уложены в отдельные траншеи на глубине от 1 до 2 метров, они веером сходятся в одну точку. В этой точке сделан дренаж, а от нее под домом идет одна двенадцатиметровая труба, которая ведет к рекуператору.

Для каждой трубы сделан свой воздухозаборник, они спрятаны в деревянные короба.

Рекуператор висит на стене котельной, а разводка воздуховодов – на неотапливаемом чердаке трубами 160 с переходом в 125 на выходе. Все они утеплены, укрыты слоем минваты (40 см), и накрыты доской толщиной 40 мм.

Prayfor

Сделано 6 точек подачи (4 в комнатах и 2 в гостиной) и 3 точки забора (2 в санузлах и 1 в простирочной).
