Диэлектрическая вставка для газа: разновидности газовых муфт и советы по монтажу

Уплотнение резьбы при помощи льна и пасты.

Этот способ, пожалуй, самый старый из всех. Здесь в качестве герметизирующего материала применяются льняные пряди, которые для простоты последующей разборки смазываются специальной пастой. Это довольно трудоемкий и непростой способ для новичка в сантехнике, но если хотите, то можете попробовать. Для того, чтобы понять как правильно наматывать льняные пряди на резьбу, предлагаю вам посмотреть следующее видео:

Пригоден такой способ и для водоснабжения и ограниченно для отопления (температура эксплуатации не должна превышать 90º С) но уплотнять им пластиковые резьбы (как у ПНД фитингов) нельзя. При намокании лён намокает и расширяется, при этом пластиковый фитинг может лопнуть. Также, не рекомендовано использовать льняное уплотнение в системах отопления, в которых залита низкозамерзающая жидкость.

Монтаж газовой подводки

Установка сильфонного газового шланга производится с соблюдением следующих правил:

  • недопустимо скрывать подводку в стене, так как любая протечка, не обнаруженная в кратчайшие сроки, может привести к чрезвычайным происшествиям, порче имущества и гибели людей;
  • нельзя устанавливать шланг с большим количеством перегибов;
  • попадание конденсата на оборудование будет способствовать сокращению срока использования подводки.

Схема монтажа:

  1. выбор места установки в соответствии с рекомендациями, приведенными выше;

Оптимальная схема подключения газовой плиты

  1. отключение газоснабжения помещения. Чтобы произвести временное отключение, можно воспользоваться краном, установленным в квартире, а при его отсутствии требуется обратиться в управляющую компанию;

Индивидуальный кран для перекрытия газа

  1. демонтировать старую подводку (при ее наличии);
  2. если подводка и кран отсутствуют, то перед подключением оборудования на трубе необходимо нарезать резьбу и установить кран, позволяющий перекрыть снабжение газом непосредственно в жилом помещении. Например, для устранения неисправностей в работе оборудования;
  3. установка диэлектрика;
  4. к крану присоединяется гибкий шланг. Как правило, в данной ситуации используется способ подключения «гайка»;

При подключении подводки особое внимание уделяется монтажу уплотнительной прокладки. Соединение без прокладки не будет полностью герметичным. Для увеличения герметичности можно дополнительно использовать ФУМ-ленту или иной аналогичный материал

Для увеличения герметичности можно дополнительно использовать ФУМ-ленту или иной аналогичный материал

Для увеличения герметичности можно дополнительно использовать ФУМ-ленту или иной аналогичный материал.

  1. подключение подводки к газовому оборудованию с использованием уплотнительного кольца. Все гайки и штуцеры требуется фиксировать при помощи рожкового (гаечного) ключа без лишних усилий. Даже незначительная перетяжка может привести к повреждению уплотнения и быстрой разгерметизации;

Соединение подводки с оборудованием

  1. проверка. Чтобы выявить утечку, можно воспользоваться мыльным раствором и обыкновенной кистью (губкой). Если при нанесении раствора на поверхности появляются мыльные пузыри, то соединение не герметично.

Обнаружение утечки мыльной эмульсией

Как подключить газовую плиту самостоятельно, смотрите на видео.

Если выполнить работу по монтажу оборудования самостоятельно не получается, то рекомендуется обратиться к специалистам газовой службы. Замена подводки будет стоить приблизительно 300 – 500 рублей.

Виды диэлектрических отсекателей

Рассмотрим более детально виды диэлектрических отсекателей.

В быту применяют два варианта диэлектриков для газового шланга либо трубы: простые втулки, напоминающие вкладыши, и муфты с резьбой. Рассмотрим , чем отличаются вставки и выберем лучшее решение для собственными силамиго монтажа.

Вариант #1 – втулки

Сразу скажем, что для установки газовой плиты либо монтажа колонки втулки вам не потребуются, так как они имеют не очень много другое предназначение. Задача та же самая – защитить от блуждающих токов.

Но их монтируют там, где есть фланцевые соединения и используются болты. Проще если говорить, втулки применяют для электроизоляции фланцевых крепежных элементов.

Диэлектрические вставки изготавливают из полиамида ПА-6. Они отличаются стойкостью к внешним воздействиям и длительным сроком эксплуатации.

_

Эксплуатация — стадия жизненного цикла объекта, на которой реализуется, поддерживается и восстанавливается его качество (работоспособное состояние). (ГОСТ Р 51617-2000)

Технические характеристики газовых втулок:

  • эластичность и высокая степень примыкания к металлическим элементам;
  • способность выдерживать многократные знакопеременные нагрузки.
  • морозостойкость – выдерживают низкие температуры до -60 °С;
  • бензо- и маслостойкость при температурах до +120 °С;

Изделия маркируются по диаметру в мм, к примеру говоря, от М 8 до М 24. Там же можно уточнить высоту буртика и длину втулок. Диаметры подходящих фланцев, болтов, шайб производитель указывает в специальных таблицах.

Вариант #2 – муфты

Поэтому нередко монтажниками так и называются – муфты, универсальные изолирующие вставки для газовых труб присоединяются муфтовым методом. Они отличаются видом резьбы, диаметром, материалом изготовления, внешним оформлением, но выполняют все ту же функцию – отсекают токи, образующиеся на газовой трубе, от оборудования.

Вставки изготавливают в заводских условиях в соответствии с ГОСТ либо ТУ. Их производят в специальных пресс-формах автоматическим способом, используя шнековую экструзию двух материалов: металла для резьбовых патрубков, изоляционного полимера. Полимерный материал соответствует требованиям ГОСТ 28157-89.

_

Материал —  любые ингредиенты, сырье, составные элементы, части и т. п., используемые для изготовления продукта.

Изделия предназначены для эксплуатации при рабочем давлении 0,6 МПа, критическим считается показатель 1,2 МПа. Рабочая температура в среднем – от -20 °С до +80 °С.

В продаже можно найти изделия и с черной полиамидной частью, по ГОСТ 14202-69 вставки для газа относятся к 4 группе (горючие газы) и маркируются желтым цветом.

Лучше приобретать продукцию известных брендов, а не китайские подделки, и выбирать изделия, опираясь на следующие критерии:

  • подходящие технические характеристики – сопротивление не менее 5 Ом при резком повышении напряжения до 1000 В.
  • пожаробезопасность – резьбовые металлические элементы не горят, а пластиковые не поддерживают горения;
  • износостойкость и долговечность – качественные детали изготовлены из латуни и имеют 20-летний срок эксплуатации;

_

Горение — экзотермическая реакция, протекающая в условиях ее прогрессивного самоускорения. (ГОСТ 12.1.044-89)

Долговечность — характеристика (параметр) изделий, определяющая их способность сохранять эксплуатационные качества в течение заданного срока, подтвержденная результатами лабораторных испытаний и выражаемая в условных годах эксплуатации (срока службы). (ГОСТ 23166-99); — жилищно-коммунальное хозяйство свойство оборудования и тепловых сетей сохранять работоспособность до наступления предельного состояния при установленной системе технического обслуживания и ремонта. (МДС 41-6.2000)

Лучшее место для установки муфты – между газовым краном и гибкой подводкой.

Способ присоединения – резьбовой, происходит накручиванием устройства на трубу. Штуцеры могут иметь как наружную, так и внутреннюю резьбу.

_

Устройство — совокупность элементов, представляющая единую конструкцию (многоконтактное реле, набор транзисторов, плата, блок, шкаф, механизм, разделительная панель и т.п.). Устройство может не иметь в изделии определенного функционального назначения. (ГОСТ 2.701-84)

Перед покупкой диэлектрика нужно уточнить диаметр газовой трубы, а также подобрать гибкую подводку подходящую по размерам.Поэтому не забудьте проверить комплектацию, иногда шланги для подключения продаются вместе с оборудованием.

Постоянно находится под контролем газовой службы, которая проводит осмотры оборудования ежегодно, изолятор для газа устанавливается надолго и не потребует обслуживания.

Как выбрать?

Для газового шланга стоит выбирать только качественные комплектующие, так как от них зависит безопасность. Вот почему стоит отдавать предпочтение только товарам, которые имеют сертификаты качества.

При выборе диэлектрической муфты стоит в первую очередь определиться с диаметром ее резьбы:

  • 15 мм;
  • 20 мм;
  • 25 мм.

Благодаря вышеперечисленным разновидностям резьбы установка муфт происходит абсолютно точно, так как в настоящее время муфты с другими показателями не используют. А также пользователь может подобрать идеальный вариант вставки для газопровода по типу соединения:

  • «бочонок», когда два конца оснащены наружной резьбой;
  • «бочонок», когда один конец имеет внутреннюю, а второй внешнюю резьбу;
  • «муфта» – две стороны оснащены внутренней резьбой.

Среди проверенных производителей качественных диэлектрических втулок можно выделить такие марки: TuboFlex, Lavita, а также модели Viega Sanpress 2267-22X1 и Viega G3 Sanpress 2267-20X1.

Червячные хомуты для шлангов могут иметь одну или несколько вспомогательных. Данными элементами можно считать ленты и винты

При выборе приспособления стоит обратить внимание на силу прижима винта, то есть при слабом прижатии он способен перескакивать резьбу, а при чрезмерном – прокручивается. Хомуты не являются универсальными, поэтому для каждого типа шлангов стоит подбирать правильное приспособление. Например, ABA Nova подходит для жесткого армированного шланга, а «Шору А» для силиконовых с повышенной мягкостью

Например, ABA Nova подходит для жесткого армированного шланга, а «Шору А» для силиконовых с повышенной мягкостью.

При выборе тройника для газового шланга 9 мм стоит отдать предпочтение приспособлению из латуни. Такой вид тройника довольно популярен в настоящее время, так как он способствует простому разветвлению на несколько газовых потребителей. Идеальным дополнением к нему станет червячный хомут.

При выборе прокладок для газового шланга большинство потребителей отдает предпочтение резиновым. Покупка данного вида приспособлений обусловлена их преимуществами:

  • низкой газопроницаемостью;
  • высокой усталостной прочностью;
  • устойчивостью к стираниям;
  • доступной ценой.

Назначение электроизоляционной вставки

Для начала разберемся, для чего нужна газоизолирующая диэлектрическая втулка и как она работает.

Основная функция диэлектрика – защита оборудования от блуждающих токов, которые могут возникать в трубопроводе по разным причинам. Так ли опасен блуждающий ток и есть ли способы предотвратить его возникновение?

Он возникает в земле при авариях на линиях электропередач, железных дорогах, трамваях. Из-за разницы характеристик проводников – земли и металлических конструкций газопроводов ток передается в газовую систему.

Там, где проходят газопроводы, кондоминиумы традиционно оборудуют газовыми плитами. При неправильной установке колонки или печи блуждающий ток может проникнуть в любую квартиру многоэтажного дома

Опасность также могут представлять действия неграмотных соседей, которые не спешат заменять неисправные электрические кабели или просто заземлять электроприборы с помощью ламп или батареек.

Вот что произойдет, если в ваше газовое оборудование «попадут» паразитные токи:

  • газовые приборы, большая часть которых состоит из токопроводящих металлических частей, приходят в негодность и сами становятся источниками опасности;
  • в случае случайной искры возникает риск возгорания, который в газовой среде становится в тысячи раз опаснее. Пожар может стать причиной взрыва, но для многоквартирного дома это настоящая катастрофа;
  • блуждающие токи, передаваемые к приборам и трубам во время грозы или перебоев в подаче электроэнергии, могут нанести серьезную травму пользователю газового прибора.

Чтобы сохранить здоровье и предотвратить любые риски, они используют диэлектрическое соединение на газовой трубе.

Одно из преимуществ диэлектрика – простота монтажа. Монтаж изолятора можно произвести своими руками, но стыки проверяют на герметичность, а проверку проводят сотрудники газовой службы

Теперь вставка диэлектрической вставки в трубу стала обязательной для всех, кто устанавливает газовое оборудование в доме или квартире, при этом функции и характеристики оборудования значения не имеют.

Монтаж изоляционных вставок регламентируется законодательством – в п. 6.4 СП 42-101-2003 сказано, что сразу после запорной арматуры необходимо установить диэлектрик, чтобы исключить наличие токов утечки, уравнивающих токов и коротких замыканий на дело в стадии разработки. Правда, здесь есть запас: функцию изолирующей вставки может выполнять и гибкая втулка, не проводящая электрический ток.

Установка диэлектрической вставки

Многие из нас хотя бы однажды, дотронувшись до газовой плиты, вдруг чувствовали пусть слабый, но весьма ощутимый электрический разряд. Казалось бы, причем здесь электричество, ведь плита то газовая? Однако не все так просто.

На самом деле причин появления электрического разряда может быть две. Первая – подача небольшого отрицательного электрического потенциала на магистральные трубы для защиты их от электрохимической коррозии. Конечно, в месте стыковки магистральной трубы с участком, идущим к дому, должна устанавливаться диэлектрическая вставка, которая и изолирует поквартирную разводку от магистрали.

Однако работает такая защита до тех пор, пока вставка исправна. Если изолирующая вставка выходит из строя, на гибкой подводке от стояка к плите появляется электрический ток. Вторая возможная причина – применение в газовой плите элементов электрооборудования. Практически все современные модели газовых плит оснащаются электроприборами – от электроподжига конфорок и подсветки духового шкафа до электрогриля, вращающего вертел в духовке. Если изоляция электропроводки плиты в порядке, проблем не будет. Но стоит изоляцию повредить, и по подводке пойдет электрический ток – теперь уже от плиты к стояку.

Какова бы ни была причина, последствия вышеописанного явления могут быть крайне опасны – протекающий по подводке ток, особенно при использовании рукавов в оплетке, которая делается из проволоки небольшого сечения и, следовательно, обладает высоким сопротивлением, может настолько разогреть оплетку рукава, что просто сожжет находящийся внутри ее резиновый шланг. При этом неминуемо произойдет утечка газа, который, соприкоснувшись с разогретой оплеткой, может легко воспламениться или даже взорваться. Кстати, именно поэтому резиновые шланги в металлической оплетке не рекомендуется применять для постоянного подключения бытовых газовых приборов.

Чтобы избежать указанных неприятностей, достаточно воспользоваться при монтаже подводки специальной диэлектрической вставкой. Обычно такая вставка выполняется из пластмассы или комбинированных материалов (например, сама вставка – пластмассовая, а резьбовые части – металлические).

Изолирующая вставка: слева — пластмассовая с металлической резьбой, справа — пластмассовая

Произвести для вас установку диэлектрической вставки всегда готовы специалисты нашей компании. Мастера “ГазСервис-НН” аккуратно, оперативно и качественно выполнят установку диэлектрической вставки. При этом вам не обязательно самостоятельно приобретать ее, у нас всегда найдутся все необходимые расходные материалы, в том числе диэлектрические вставки для газа.

Поручая работу “ГазСервис-НН”, вы сможете не беспокоиться о последствиях некачественной установки, ведь мы являемся специализированным сервисным предприятием по установке и обслуживанию газового оборудования и имеем все необходимые документы для осуществления указанного вида работ. При необходимости мы также произведем замену других элементов газовой системы и недорого выполним установку или замену любого газового оборудования в вашей квартире или доме.

Выбор подводки и муфты

Сильфонную подводку лучше выбирать с покрытием желтым изолятором. Хозяйкам легче отмывать такую подводку от пыли и кухонной копоти. Одновременно изолятор защитит от протекания тока при касании оголённых клемм приборов под напряжением или токопроводящего корпуса прибора.

Конечно, можно было бы поставить недорогой резиновый шланг. Но резина имеет свойство стареть, терять эластичность, на резиновом шланге появляются микротрещины — места утечки газа.

Диэлектрические муфты для газа защитят от протекания тока по любому шлангу. Эти детали проходят проверку на пробой током частотой 50 Герц и напряжением 3,75 кВ в течение 6 и более секунд. При подаче напряжения один киловольт электрическое сопротивление составляет 5 мегаОм. Вставки выдерживают перепад температур от -60 до +100 градусов. Изготовители изолятора гарантируют срок службы не менее 20 лет.

Установив диэлектрическую муфту для газа, уходя из дома по делам или принимая ванну, читатель будет уверен в безопасности жилья, близких людей и соседей. Диэлектрический изолятор — защита от прожига подводки, последующей утечки газа и неизбежного взрыва.

Вставка диэлектрическая (или -неразъемное соединение, препятствующее распространению токов утечки. Диэлектрическая вставка также защищает электронные компоненты (например, блоки управления) и электрические цепи (например, систему электроподжига, подсветку) газопотребляющего оборудования от губительного воздействия блуждающих токов. Вставка устанавливается между газовым краном и газовой подводкой. Безусловно, от блуждающих токов может пострадать и газовый счётчик

И, что немаловажно, вставка изолирующая исключает возможное нагревание и даже искрение металлической подводки для газа в результате скапливания на ней электрического потенциала. Причин возникновения блуждающих токов, или токов утечки, несколько

Главными из них являются: -Повреждение изолятора на газовой магистрали

На стальные трубы магистральных газовых трубопроводов для предотвращения коррозии специально подаётся небольшой электрический потенциал, который должен гаситься на входе в многоквартирный дом или на выходе с газораспределительного узла в непосредственной близости от отвода к индивидуальному дому. Для этих целей используется специальная магистральная вставка диэлектрическая. В случае её разрушения либо отсутствия, электрический потенциал беспрепятственно проникает во внутридомовой и внутриквартирный газопроводы. -Отсутствие электрического заземления, неисправность электропроводки и локальных электрических цепей. Современные приборы-потребители газа (газовые котлы и водонагреватели, плиты, духовые шкафы и т.п.) зачастую напичканы электроникой и локальными электрическими цепями. Это и электронные модули управления, и электроподжиг, и таймеры, и системы подсветки, и т.п. В случае отсутствия необходимого электрического заземления, равно как и при попадании электричества на металлический корпус оборудования по причине неисправности локальных электроцепей (так называемого пробоя на массу), такое оборудование само становится источником возникновения вредоносных токов. -Незаконное заземление электрических приборов на газовые стальные трубы. Часто ваши соседи, поручившие работу по подключению тех или иных электроприборов «умельцам», пребывают в счастливом неведении относительно факта заземления их (соседских) электроприборов на газовую трубу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Присоединительные размеры изолирующей вставки: 1/2″, 3/4″; Вариант исполнения: штуцер-штуцер; Материал металлических частей: латунь CW614N по EN12165, аналог латуни сантехнической ЛС59-1 по ГОСТ 15527; Диэлектрик: Полиамид по ГОСТ 14202-69 с категорией стойкости к горению ПВ-0 по ГОСТ 28157-89; Номинальное давление PN=6 Bar (или около 6 атм). Для справки: согласно СНИП 2.04.08-87, во внутридомовых и внутриквартирных газопроводах нормальным считается давление газа до 0,03 атм; Таблица перевода единиц давления доступна на нашем сайте . Электрическое сопротивление: более 5 МОм при U=1000В; Диапазон рабочих температур: от -60 до +100 град. по Цельсию.

Использование вставки изолирующей регламентировано Письмом МОСГАЗа №01-21/425 от 26.12.2008г: «…При подключении газовых плит на гибкую подводку предусмотреть вставку диэлектрическую.»

Вставка диэлектрическая:

Разновидности диэлектрических отсекателей муфты и втулки

Товарную номенклатуру отсекателей блуждающих токов для газораспределительных систем как правило делят на две группы, в которые входят:

Стоит ли устанавливать вариатор угла опережения зажигания? ГБО 2. ГБО 4

  • Муфты диэлектрические (МД) – особенные соединители с резьбовыми торцами, устанавливаемые между газопроводом и потребляющим голубое горючее прибором.
  • Втулки диэлектрические (ВД) – не проводящие ток вкладыши, ставящиеся в месте разборного сопряжения компонентов газопровода.

Со своей стороны ассортимент муфт делится на 4-ре типоразмера, если исходить из диаметров резьбовой части: ?, ?, 1, 1 ?. Аналогичный комплект позволяет охватить все разновидности арматуры трубопроводной, применяемой в газопроводах, потому как диаметры менее ? дюйма и более дюйма с четвертью в подобных системах не используются. Более того, номенклатуру муфт можно поделить по особенностям конструкции этого соединителя, выделив 3 группы: МД резьба/резьба, МД резьба/гайка, МД гайка/гайка. Ведь резьба у этого соединителя может быть нарезана как с наружной стороны, так и в середине торцевой части.

Диэлектрические муфты обязательны для шлангов газовых приборов

Ассортимент диэлектрических втулок делится только, если исходить из их геометрических размеров – по диаметру вкладыша. В данном случае мы дело имеем с 11 типоразмерами и диаметрами от 8 до 27 миллиметров. При этом и муфты, и втулки владеют одинаковым прочностным запасом. Рабочее давление той и остальной разновидности отсекателей равно 0,6 МПа (около 6 атмосфер), а максимальное – 50 МПа (493 атмосферы). В качестве диэлектрика в обоих случаях применяется почти что негорючий полимерный материал – полиамид, обладающий большим сопротивлением (около 5 миллионов Ом).

Что такое диэлектрическая вставка для газа: основное предназначение

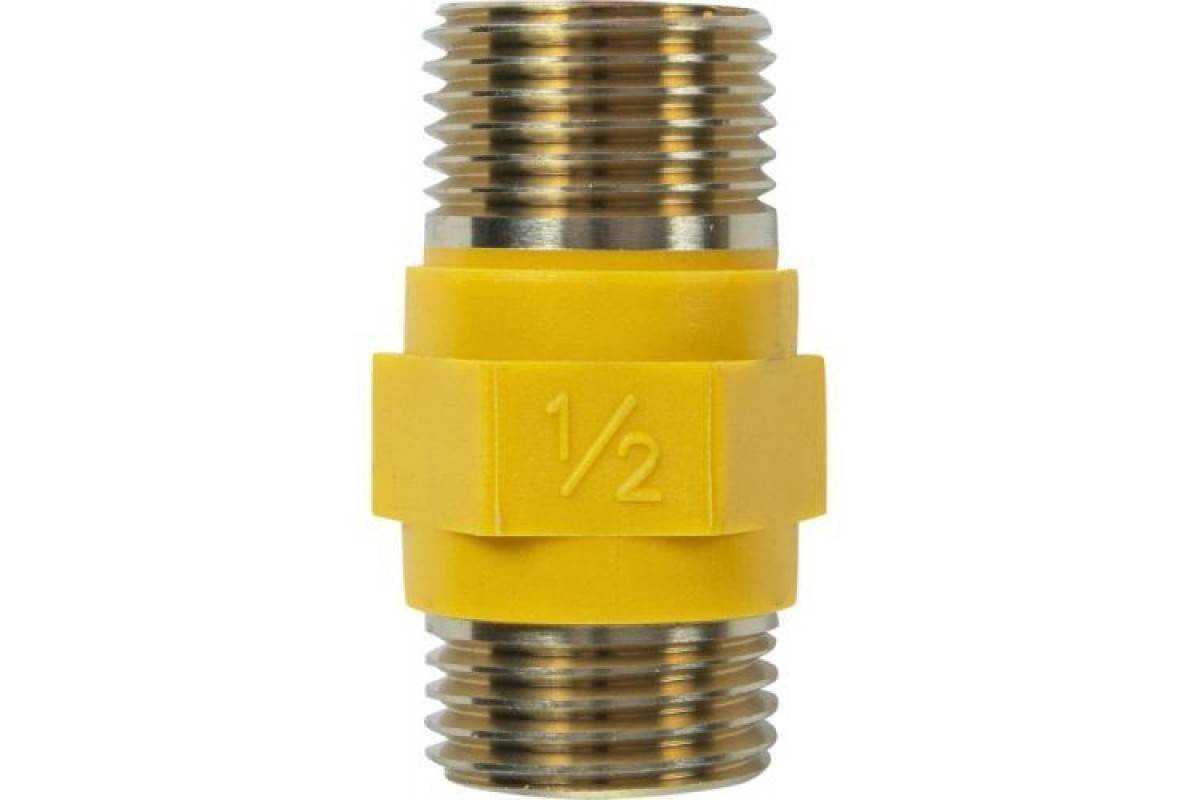

Диэлектрическая вставка (муфта) представляет собой фитинг-отсекатель, который предупреждает выход из строя газового оборудования, что может быть вызвано действием блуждающего тока. Эти токи образуются в земле из-за нарушения целостности бытовой или промышленной электрической линии. Помимо этого, их источником является железнодорожная или трамвайная линия. В газопровод блуждающий ток попадает из-за разницы между сопротивлениями почвы и металлических частей, которые составляют газовую магистраль. Именно через магистраль ток попадает в бытовой газопровод.

Другой причиной возникновения блуждающего тока в газовой системе может стать некачественное заземление бытовых приборов, которые контактируют с газовой трубой. В целом можно сказать, что причин появления блуждающих токов много, а последствия от них будут только негативные. Чтобы избежать этой проблемы, используется диэлектрик для газового шланга, который врезается между газовым краном и сильфонной подводкой к газовому прибору.

Как и сильфонные шланги, вставки классифицируются по размерам, которые меняются в зависимости от диаметра резьбовой части, – 1/2, 3/4 и 1. Поэтому под любой тип гибкой сильфонной газовой подводки можно подобрать изделие соответствующего размера. Резьба у вставки может быть как наружная, так и внутренняя. И втулки, и муфты имеют одинаковые характеристики прочности и рассчитаны на давление 6 атмосфер.

Интересно знать. Диэлектрическим материалом, который используется в процессе производства втулки, является полиамид — негорючий полимер,характеризующийся значительным сопротивлением, равным примерно 5 млн ом.

Муфты диэлектрические – особые фитинги с резьбовыми торцами, монтируемые между газопроводом и потребляющим топливо прибором

Как правильно установить диэлектрик при выполнении сильфонной подводки

Согласно государственному стандарту безопасности, устанавливать диэлектрическую вставку нужно между газовым краном и сильфонной подводкой. Основные действия, которые требуется выполнить при установке втулки:

После выполнения всех действий нужно проверить место стыковки на герметичность. Для этого используется либо небольшая кисточка, либо помазок для бритья, который предварительно обильно намыливается. Мыльный раствор наносится на все стыки и подвод, после чего медленно открывается газовый кран. Если вдруг появятся даже небольшие пузырьки или пена, кран следует перекрыть и дополнительно проверить качество стыков. Использовать газовый прибор можно только при условии, что мыльный раствор не будет пузыриться. Для проверки герметичности нельзя применять ни спички, ни зажигалки, так как в случае утечки они могут стать причиной трагедии.

На свободные торцы диэлектрической муфты нужно наложить любой уплотнитель

Как выполнить безопасную газовую подводку: особенности соединения и техника безопасности

Независимо от того, какой шланг для газовой плиты будет выбран: сильфонный или любой другой вариант гибкого рукава, – подключение будет выполняться по одинаковой схеме. Перед тем как подсоединить шланг, требуется развернуть газовое устройство и осмотреть заднюю стенку изделия. На некоторых моделях газовая труба отмечается надписью «Выход». В зависимости от конфигурации изделие нужно располагать прямо либо под небольшим углом

В любом случае важно, чтобы шланг сильно не перегибался. Чтобы этого избежать, дополнительно приобретают угловые переходники, позволяющие изменить угол направления рукава. Заранее перед проведением всех работ необходимо продумать место расположения плиты и рассчитать длину шланга

Заранее перед проведением всех работ необходимо продумать место расположения плиты и рассчитать длину шланга.

Как установить муфту – действуем внимательно

Пункт 6.4 свода правил СП 42-101-2003 указывает на то, что МД и ВД должны монтироваться между газораспределительным краном и потребляющим прибором, поэтому при монтаже диэлектрических отсекателей используется следующая последовательность действий:

  • Перекрываем вентиль на металлической трубе, подающей газ к плите, котлу или колонке. При этом горелки приборов лучше оставить открытыми, чтобы выгорел газ в подводе.
  • Удерживая первым разводным ключом корпус вентиля, аккуратно скручиваем вторым ключом гайку подвода – гибкого трубопровода (шланга), соединяющего запорный узел с патрубком газоприемника котла, плиты или колонки. Использование пары ключей в данном случае обязательно, поскольку гайка подвода может «прикипеть» к штуцеру или патрубку вентиля и передать ему крутящий момент, после чего в комнату хлынет газ, а перекрыть его подачу можно будет только вентилем уличного редуктора.
  • Навинчиваем на свободные торцы муфты ФУМ (полимерный уплотнитель) и вкручиваем ее в вентиль газопровода руками. Далее берем те же два ключа и, придерживая корпус вентиля, ввинчиваем муфту до упора. Постарайтесь не переусердствовать на этом этапе, поскольку излишнее усилие приведет к деформации корпуса вентиля и утечке газа.
  • Навинчиваем на свободный торец муфты гайку подвода к прибору, потребляющему газ, контролируя свое усилие и придерживая фитинг одним из разводных ключей.
  • Далее необходимо проверить герметичность полученного соединения. Для этого нужно приобрести помазок для бритья и, тщательно намылив его, обработать все стыки вентиля, муфты и подвода. После этого вы открываете вентиль и наблюдаете за пеной на стыках. Если вы не увидели пузыри – стыки закручены герметично, и ваш газопровод готов к безопасной эксплуатации.

Внимание: использование спичек или зажигалок вместо мыльной пены при тестировании герметичности стыков категорически запрещается. Вы можете не успеть среагировать и перекрыть газ, спровоцировав серьезный пожар. А при сильной утечке вас может охватить паника – вид пылающего вентиля выводил из равновесия даже самых хладнокровных мастеров

Поэтому лучшим тестером на герметичность является мыльная пена

А при сильной утечке вас может охватить паника – вид пылающего вентиля выводил из равновесия даже самых хладнокровных мастеров. Поэтому лучшим тестером на герметичность является мыльная пена.

Диэлектрическая муфта для газа обеспечивает безопасность в жилых помещениях, и сохраняет жизнь людям.

Оборудование, работающее на природном газе, подключено к источникам электроэнергии. Чтобы не произошло несчастного случая при попадании электрического тока на газопроводную сеть, следует смонтировать защитную вставку на газовых приборах.

Какие прокладки лучше использовать

Довольно часто для замены используется прокладка фланца приёмной трубы глушителя, которая отвечает за уплотнение соединения приёмной трубы автомобильной выхлопной системы и выпускного коллектора. Данная прокладка обычно используется на автомобилях, которые обладают креплением трубы приёмного типа на двух точках (Волга третьей серии, ГАЗ-21).

Однако вы можете сделать прокладку под штаны самостоятельно. В качестве материалов рекомендуется использовать:

  • Листовую медь;
  • Асбест;
  • 2-й слой меди.

Также многие автомобилисты советуют применять автомобильный герметик, способный переносить высокие температуры. Технология использования его довольно проста: на глушитель в посадочном месте наносится тонкий слой (примерно один миллиметр толщиной), а потом оставляется для просыхания на двенадцать часов.

Большинство водителей предпочитают использовать паронит для создания прокладки. Процесс создания выглядит следующим образом:

  1. Сначала вырезается кусок материала квадратной формы, на него кладётся прежняя прокладка и насаживается на суперклей.
  2. Потом по всему контуру осуществляется обводка маркером. Также необходимо обвести все отверстия, располагающиеся внутри изделия.
  3. Убирается прежняя прокладка, а потом удаляется весь клей.
  4. Далее проверяется правильное соотношение отверстий. Если возникает несовпадение, то изделие нужно доработать при помощи напильника.

Есть и более простой способ:

  1. Поверхность, на которой будет присутствовать прокладка, очищается и обезжиривается;
  2. Производится наложение материала прокладки.
  3. Далее изделие околачивается по всему периметру с помощью молоточка.
  4. Прокладка станет постепенно прорисовываться, а ненужная часть материала отстанет.

Что случится, если в системе нет фитинга-отсекателя

Для отсекания блуждающих токов в трубопроводах используют специальную диэлектрическую вставку. Она врезается на участке между краном и подводкой к газопотребляющему прибору. Или на участке между редуктором и газовым счетчиком. Что случится, если такой вставки не будет? Поверьте, ничего хорошего. Во-первых, ваша или соседская плита, колонка или котел могут пострадать от блуждающего тока или превратиться в источник такового. В итоге возникает риск потери их работоспособности, вследствие поражения «умной» начинки, собранной на основе капризных чипов, реагирующих даже на незначительные скачки напряжения.

Во-вторых, в трубопроводе может возникнуть искра – источник пожара. Причем случаи самовозгорания подводки встречаются не так уж и редко. И если этот факт не будет обнаружен вовремя, дело может кончиться большой катастрофой. Детонация газо-воздушной смеси может разрушить даже многоквартирный дом. В-третьих, пользователя может ударить электрическим током. Если потенциал блуждающего заряда будет значительным, а это случается во время грозы или аварии в электросети, то речь может идти не о неприятном «укусе», а о полноценной травме с трудно прогнозируемыми последствиями.

Поэтому в своде правил СП 42-101-2003, регламентирующих строительство газораспределительных систем, есть особый пункт (6.4), оговаривающий обязательное наличие диэлектрической вставки, применяемой даже в трубопроводах из полиэтилена. А современная промышленность выпускает несколько видов подобных отсекателей.

Порядок установки диэлектрика на газ

Перед любыми работами с газовым оборудованием или магистралями необходимо перекрыть кран, чтобы пресечь поступление топлива и обеспечить безопасность. Если до этого плита, колонка или котел использовались, нужно горелки оставить в рабочем состоянии, чтобы остатки газа выгорели.

Затем действуем по порядку:

Если гибкая подводка уже присоединена к трубе, с помощью ключа аккуратно скручиваем гайку

Давно установленный крепеж нередко «прикипает», поэтому для уверенности можно использовать два ключа.
На освободившийся торец трубы наматываем уплотнитель – фум-ленту и осторожно затягиваем соединение сначала рукой, а затем и ключом. Завинчиваем муфту или «бочонок» до предела, стараясь не сбить резьбу и не деформировать корпус диэлектрика.
Таким же способом на второй конец навинчиваем гайку гибкой подводки.
Производим диагностику соединения безопасным способом.

Мыльный раствор для поверки герметичности соединений используют не только пользователи газового оборудования, но и работники Горгаза. Диагностика проходит просто: мыльную пену помазком или кисточкой наносят на места стыков и наблюдают, что произойдет.

Появление пузырьков, даже мелких, свидетельствует об отсутствии герметичности – муфту придется подтянуть. Если пузырьков нет – установка выполнена правильно и можно смело пользоваться оборудованием.

Запрещено для проверки утечки газа использовать открытое пламя – спички или зажигалки.

Пошаговый инструктаж:

Галерея изображений

Фото из

Для выбора электроизолятора лучше проконсультироваться со специалистом

Перед покупкой важно уточнить диаметр газовой трубы и определить тип резьбы – внутренняя или внешняя. Диэлектрик монтируют между отсекающим краном и подводкой

На газовой трубе нужно сделать резьбу, подходящую для диэлектрика: наружную для муфты или внутреннюю для «бочонка»

Диэлектрик монтируют между отсекающим краном и подводкой. На газовой трубе нужно сделать резьбу, подходящую для диэлектрика: наружную для муфты или внутреннюю для «бочонка»

Изолятор соединяют с трубой резьбовым соединением, предварительно обмотав штуцер фум-лентой или льняной нитью

Важно обеспечить плотное прилегание уплотнителя, но не переусердствовать. В последнюю очередь накручивают гибкую подводку, также обмотав предварительно второй штуцер фум-лентой или льном

В последнюю очередь накручивают гибкую подводку, также обмотав предварительно второй штуцер фум-лентой или льном

Шаг #1 – выбор диэлектрической вставки

Шаг #2 – подготовка места для установки

Шаг #3 – присоединение муфты к трубе

Шаг #4 – соединение диэлектрика с подводкой

Напоминаем, что использовать газовую технику до прихода сотрудника газовой службы нельзя. Он должен произвести поверку, зафиксировать факт установки диэлектрика и дать разрешение на эксплуатацию подключенного оборудования.

И в дальнейшем все мероприятия по подключению, замене, ремонту газовой техники проводите совместно с представителями обслуживающей организации.

Это интересно: Гарантийный срок счетчика газа: срок службы оборудования и тонкости его замены

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
