Гофрированные трубы для наружной канализации: виды, правила и стандарты применения

Прокладка трубопровода из гофрированных труб

При прокладке трубопровода канализации можно выделить несколько этапов работы:

  • подготовка траншей;
  • стыковка труб;
  • обратная засыпка.

Рассмотрим подробнее этапы работы с пластиком.

Подготовка траншей

Земляные работы при прокладке трубопровода канализации из гофрированных труб проводят в соответствии с требованиями СНиП 3.02.01 – 87. Вот основные правила их проведения:

  • Ширина подготавливаемых траншей должна быть такой, чтобы монтажник, находясь внизу, мог нормально выполнять свою работу. То есть, расстояние между боковой стенкой траншеи и стенкой уложенной трубы не должно быть меньше 20-25 см.
  • После того как траншея будет выкопана, нужно внимательно обследовать ее дно. Там не должно быть крупных камней и промерзших участков. Валуны должны быть заблаговременно удалены, а место выемки должно быть засыпано грунтом и уплотнено.
  • Если грунт на участке очень рыхлый, то может потребоваться проведение мероприятий по укреплению дна. Укрепление проводят путем бетонирования.
  • При подготовке траншеи следует выдерживать угол наклона, который указан в проекте трубопровода. При невыполнении этого условия самотечная канализация не будет нормально работать.
  • При любом типе грунта предусмотрено устройство «подушки» под трубы. В качестве подсыпки используется чистый песок или мелкий гравий (размер гранул – до 20 мм). Толщина слоя подсыпки – 15 см.

Соединение труб

Как может соединяться гофра труба для канализации? Как правило, в частном строительства используется соединение «в раструб». Основные правила монтажа:

  • Проводить работу по сборке трубопровода необходимо в теплую погоду, температура воздуха на улице должна быть выше 15 градусов.
  • Перед началом сборки рекомендуется провести осмотр труб на предмет их соответствия размерам, указанным в проекте, а также на отсутствие каких-либо дефектов, которые можно выявить визуально.
  • Трубы следует разложить по бортику подготовленной траншеи, причем раструбы труб должны быть ориентированы в сторону, противоположную уклону.
  • Перед началом операции соединения необходимо почистить сам раструб и гладкий конец трубы, удаляя пыль и прочие загрязнения.
  • При раструбном соединении необходимо использовать резиновые уплотнители. Уплотняющее кольцо помещается в паз на втором витке гофры, при этом нужно следить, чтобы профиль уплотнителя был направлен в противоположную сторону от направления введения трубы в раструб.
  • При необходимости выполнить соединение гофрированной трубы с элементами трубопровода, выполненными из других материалов (чугуна, железобетона, асбестоцемента и пр.) необходимо применять специальные фитинги – муфты или фланцы.

В некоторых случаях вместо соединения «в раструб» применяется сварка труб встык. Эта работа производится в соответствии с требованиями ГОСТ 16310-80. При сваривании используются те же аппараты, которые применяют для соединения простых труб из полиэтилена.

Суть процесса заключается в разогреве торцов труб до начала расплавления пластика и их соединение с определенным давлением. После охлаждения пластика образуется монолитный шов.

Еще один метод соединения – использование муфты с уплотнительным кольцом. При этом уплотнитель устанавливается в паз гофры:

  • При диаметре труб 250-1200 мм кольцо вставляется в первый паз рифления.
  • При диаметре труб 125-200 мм – во второй.

Соединение при помощи муфт получается герметичным и надежным

Обратная засыпка

При выполнении обратной засыпки сначала используют песок. Слой песка должен быть выше трубы на 8-10 см. При этом по краям от трубы песок следует уплотнить, а над самой трубой этого делать не требуется.

Поверх песка можно насыпать грунт, который был вынут при копке канавы. Нужно следить, чтобы в засыпаемом грунте не попадалось крупных валунов или больших смерзшихся комков земли.

Полимерные гофрированные трубы – это практически идеальный материал для постройки наружных трубопроводов. Это могут быть системы канализации, дренажные схемы или ливневки.

Монтаж трубопровода

Для того чтобы установить трубопровод канализации из гофротруб следует определить этапы данного рабочего процесса:

  • предварительная подготовка траншей;
  • укладка и состыковка труб;
  • обратное засыпание траншей.

Во время подготовки траншеи необходимо выдержать уклон канализационных труб для правильного функционирования самотечной системы. Ширина траншеи должна быть комфортной для монтажника, то есть, дистанция между стеной траншеи и уложенной трубой должна быть не менее 20 см.

Дно выкопанной траншеи необходимо исследовать на предмет крупногабаритных камней или промерзших мест грунта. Если такие найдены, то их следует удалить, а участок, где они были обнаружены, обязательно засыпать грунтовой землей и уплотнить. При условии рыхлого грунта может понадобиться укрепление дна бетоном.

При каждом виде грунта предусматривается «подушка» из песка или некрупного гравия высотой около пятнадцати сантиметров. Уплотнять не следует места, где предполагается монтаж смотрового колодца, на дистанции около двух метров до него.

Во время монтирования трубопровода для собственной застройки трубы можно класть вручную в траншеи, а строительство центральных магистралей производится с помощью подъемных траверсов.

Часто в индивидуальном строительстве использует соединительную операцию«в раструб» − соединение в воронкообразное расширение. Проведение такой технологической операции возможно только в теплое время года при температуре не ниже пятнадцати градусов. Сначала следует проверить размеры, установленные в проекте, и на предмет наличия любых видимых изъянов. Трубы раскладывают по бортику траншеи таким образом, чтобы раструбы смотрели в сторону, противоположную наклону.

Сначала зачищается раструб и гладкая ее часть. Используя в пазу прорезиненные уплотнители в виде кольца на втором витке гофры, необходимо чтобы профиль уплотнителя направлялся в противолежащую сторону от линии ввода трубы в раструб.

При потребности сборки пластикового трубопровода с частями из иных материалов (железобетона, чугуна, асбестоцемента и др.) следует применить специализированные фитинги в виде фланцев либо муфт. С учетом диаметра соединительных фрагментов муфтовое кольцо вставляется на первый либо второй паз рифленых ребер: с диаметром 25−12 см — в первый, с диаметром 12−20 см — в другой. При помощи муфт выходит герметично надежное соединение.

В ряде случаев имеет место сварочный способ соединения встык согласно ГОСТ 16310 −80. Для соединения используются сварочные аппараты, как дляобычных полиэтиленовых труб. Сущность данного технологического процесса содержится в разогреве торцевых участков до начала плавления полимерного материала и соединение их под установленным давлением. Впоследствии получается однородный шов. Следует учесть, что режим сварки выбирается с учетом толщины стенки трубы и диаметров монтируемых фрагментов.

Размеры

Трубы гофрированные для наружной канализации имеют разные размеры. Чаще всего, в продаже можно увидеть канализационные трубы из ПВХ. Производят их с помощью экструдера. Размеры изделий из ПВХ представлены в диапазоне от 11 до 1600 мм. Но если выбираются трубы для наружной канализации, то применяют ПВХ трубы диаметром от 50 мм до 160 мм.

Трубы из полипропилена производятся по технологии сдвоенной экструзии, при этом одновременно создается гладкая внутренняя и гофрированная внешняя поверхность. Для сборки канализации чаще используются изделия диаметром 110 мм, 150 мм и 200 мм.

Труба гофрированная пнд – это гибкие изделия, реализуемые в бухтах. Согласно ГОСТ выпускаются легкие и тяжёлые трубы из полиэтилена низкого давления. Для канализации в частном доме часто используется труба диаметром 110 мм.

Виды пластиковых канализационных труб

Под общим названием «пластик» продаются изделия из разных видов полимеров:

  • полиэтилен (ПЭ):
    • высокого давления (ПВД) — для внутренней разводки канализации;
    • низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность);
  • поливинилхлорид (ПВХ);
  • полипропилен (ПП)

И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.

Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70 °C, кратковременно — до 95 °C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40 °C, кратковременное повышение до 60 °C).

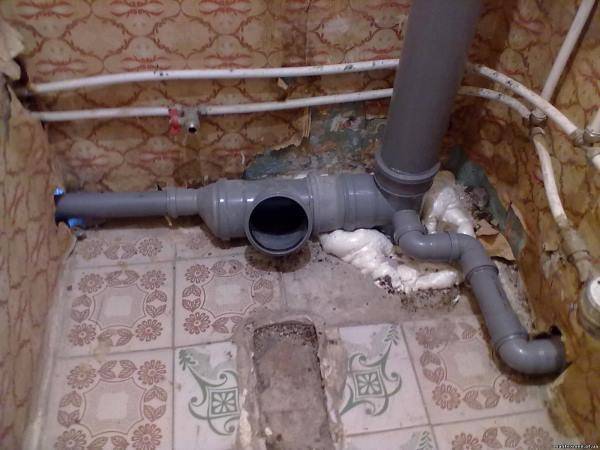

Пример внутридомовой разводки канализации из пластиковых труб

Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

Советы по выбору

Канализационная система будет функционировать бесперебойно только при условии грамотно выполненных работ по её сборки и укладки, а также правильного выбора всех комплектующих. Что касается труб, то они должны подбираться по следующим параметрам:

  • Номинальному диаметру и толщине стенки.
  • Длине секций.
  • Виду системы — напорная и безнапорная.
  • Предполагаемой нагрузки на систему.

Приобретать подобные изделия лучше в специализированных магазинах, где качество товара подтверждено соответствующим сертификатом с описанием технических характеристик и паспортом качества. Проверять также следует целостность упаковки и наличие на каждом отрезке трубы маркировки, состоящей из:

  • Наименования или товарного знака предприятия — изготовителя.
  • Условного обозначения.
  • Даты изготовления.

Примерная стоимость

Стоимость пластиковых гофротруб для канализации зависит от типоразмера изделия, класса жёсткости, материала изготовления и производителя.

Средние цены на наиболее востребованную двухслойную гофротрубу ПНД с приварным раструбом приведены в таблице 2.

Таблица 2.

№ п/пНаружный/внутренний диаметр, ммКласс жёсткостиЦена 1 п.м, руб. с НДС
1110/94SN 8 — SN 9210
2160/136360
3250/216758
4230/200SN 6 — SN 7512
5250/216622

Лучшие отечественные и зарубежные компании производители

Наиболее известными производителями пластиковой гофры для канализации являются компании:

  • Wawin (Голландия).
  • PIPELIFE International GmbH (Австрия) — трубы Прагма.
  • Polieco (Италия) — канализационная гофра Корсис ПРО.
  • российские компании — ФД-пласт, Полипластик, Политек.

От чего зависит цвет канализационных труб

Для полимера, а это материал, из которого изготавливаются современные канализационные трубы, вовсе не важен цвет. Вернее, на его характеристики никак не влияет окраска: она нужна, чтобы сообщить о свойствах полимера, а не изменить их. Пластик можно окрасить в любой цвет, не только серый, что позволяет использовать это как индикатор: такую маркировку вряд ли получится перепутать или случайно стереть.

Серая

Может быть не только серая, но и белая. Изделия такого типа применяют только для внутреннего трубопровода. Они рассчитаны на использование при температуре около 60 °С, кратковременно температура может доходить до 95 °С. Толщина 2,7 мм, диаметр 32, 40, 50, 110, 125, 150 мм. Соединяются раструбом, некоторые производители наносят деления для удобства монтажа.

Оранжевая

К этому классу относятся коричневые или рыжие. Трубы предназначены для наружного использования. Они гораздо прочнее и жестче серых, обычно многослойные. Первый класс таких труб имеет толщину стенки 3 мм, второй, рассчитанный на большую глубину, – 3,2 мм. Температура рабочей среды не должна быть выше 45 °С. Оранжевая не боится промерзания, выдерживает давление, но не постоянное. Для магистральной канализации используются трубы другого вида.

Зеленая

Иногда синяя. Применяют ее под дренаж. Они гибкие, при этом жесткие. Выдерживают относительно высокие перепады температур. Продукция с зеленой маркировкой предназначена для напорных магистральных трубопроводов. Выпускается диаметром 110 мм или 160 мм.

Черная

Эти трубы не рассчитаны для использования под давлением. Применяют их для безнапорных стоков. Черная используется для ливневого водоотведения.

Преимущества

В сравнении с металлическими или железобетонными трубами гофрированная продукция отличается рядом положительных характеристик, включая следующее:

  1. Длительный срок эксплуатации (около 50 лет). Риск разгерметизации системы равен нулю.
  2. Высокая гибкость, что дает возможность прокладывать канализацию без применения дополнительных фитингов.
  3. Полиэтилен, из которого изготавливается подобная продукция, относится к высококачественным диэлектрикам. Поэтому когда изделие используется как рукав, через который протягивается электрический кабель, устанавливать дополнительное заземление нет необходимости.
  4. Невысокая стоимость по сравнению с металлическими или железобетонными аналогами.
  5. Легкость монтажа. Подобную работу может выполнить даже человек, не имеющий большого опыта в таком строительстве.
  6. Маркировка изделия для прокладки внешней канализации: «Труба ПП гофр. ProKan SN8 — 150 х 6000».

Как выбрать подходящие размеры и сечение трубопровода

Правильный монтаж системы водоотведения обеспечивают 2 важных критерия для функционирования — это герметичность и идеальная проходимость. Классические габариты трубы для водопровода, гарантирующие нормальный сток, составляют 100 мм для частных домов, возведенных для постоянного проживания.

Канализационная сеть включает разные элементы. Для выполнения разводки трубопровода задействуют изделия, диаметр которых составляет 50 мм. Для прокладки геометрически особо сложных участков применимы гофрированные трубы, которые соединены с ПВХ каналами. Стыковка осуществляется посредством особых раструбов. Стыковка труб, которые по своей структуре не предполагают наличие раструбов, реализуется посредством резиновых, и несколько реже — пластиковых муфт.

Очень часто канализационный водопровод делают из труб с круглым сечением. При этом на участках с повышенной нагрузкой, обеспечиваемой весом грунта или чрезвычайно интенсивным передвижением, могут быть размещены изделия эллипсовидной формы. В случаях расположения канализации на небольшой глубине (0,5-1 м) повышенную пропускную способность обеспечат каналы с сечением, имеющим прямоугольную, трапецеидальную или полукруглую форму.

Канализационная система сооружается из труб, отличных по диаметру – все определяется назначением участка

Например, важно изолировать оборудование при недостаточном заглублении системы наручного участка, проложенного в зоне сезонного промерзания – это позволяет исключить разрыв труб в морозы

Теплоизоляцию сети, установленной ниже горизонта, выполняют достаточно редко – по причине относительной стабильности температур на глубине. Вместе с тем, утепление труб есть смысл выполнить для стопроцентного исключения вероятности возникновения аварий и необходимости проведения последующих ремонтов. Продолжительность функционирования и безукоризненная работа канализационных коммуникаций в значительной степени зависит от грамотно выполненного выбора труб. Информация касательно их плюсов и минусов сможет помочь в выборе, как желающим оборудовать частные автономные дома канализацией, так и планирующим приобрести трубы для проведения ремонтных работ в квартирах.

Особенности конструкции

            Гофрированные
трубы — это двухслойные каналы, внешняя оболочка которых обладает
ребристой поверхностью, а внутренняя — гладкой. Между наружным и
внутренним слоями размещают теплоизоляцию или воздушную полость. Благодаря
такой конструкции, гофротруба
для канализации эффективно сохраняет тепло и может использоваться в
условиях низких температур.

            Важной
особенностью гофрированных изделий является увеличенная эластичность в
сочетании с высокой прочностью. Это позволяет трубам спокойно выдерживать
внешние нагрузки

Деформирующие воздействия, подвижки грунтовых слоев
воспринимаются такими линиями без разрушений. Каналы способны немного
изгибаться, что компенсирует давление грунта или почвенной влаги.

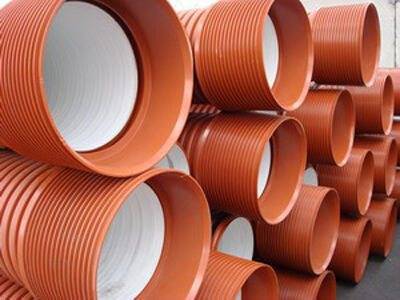

            Для сборки наружных каналов используются трубы оранжевого (рыжего) цвета. Встречаются и другие варианты окраски (например, черные), но они используются реже. Гофрированные трубы для внутренней канализации практически не используются, так как условия работы квартирных или домовых участков системы не требуют значительной прочности. Однако, в помещениях сложной конфигурации иногда встречаются подобные линии. Они проще в монтаже, позволяют обойтись без фитингов, что удобно при сборке линии на неровной или волнистой опоре.

Отличие гофрированных труб от обычных изделий

            По сравнению
с гладкими элементами, гофрированные каналы обладают следующими преимуществами:

  • увеличенная прочность, надежность;
  • гибкость, эластичность, удобные при укладке в
    условиях сложного рельефа трассы;
  • при монтаже обходятся без многих дополнительных
    деталей, фитингов;
  • есть возможность увеличения жесткости с помощью
    утолщения определенных колец. Это используется при сборке линий,
    предназначенных для работы в сложных условиях;
  • гофрированные детали поддаются ремонту в случае
    появления протечек. Гладкие изделия этого не допускают.

Благодаря таким особенностям,
гофрированные системы уверенно лидируют среди всех альтернативных вариантов.

Достоинства и недостатки

            К
достоинствам, которыми обладает гофротруба для канализации, принято относить:

  • малый вес. Монтаж системы можно производить без
    участия подъемной техники;
  • простота сборки. Не требуется использовать
    дополнительные приспособления или материалы;
  • низкая цена;
  • большой срок службы. По заявлениям
    производителей, подобные системы сохраняют рабочие качества в течение 50 лет;
  • гладкая внутренняя поверхность уменьшает
    опасность появления засоров и наслоений;
  • высокая кольцевая прочность, жесткость в
    сочетании с гибкостью создают универсальные возможности для эффективной
    эксплуатации.

Недостатки:

  • плохо переносят высокие температуры;
  • детали из ПВХ становятся хрупкими при
    охлаждении;
  • пластик чувствителен к ультрафиолету, который
    делает его ломким и хрупким. Использование гофрированных участков линии в
    открытом положении нецелесообразно.

Эти недостатки свойственны
изделиям из полимеров, поэтому пользователи готовы учитывать особенности
материала и обходить рискованные ситуации при эксплуатации сети.

Область применения

            Гофрированные
линии используются для решения разных задач:

  • дренаж, удаление излишков влаги из грунта;
  • гофротруба для ливневой канализации позволяет получить
    долговечную и прочную сеть водоотведения;
  • отведение промышленных стоков;
  • все виды безнапорных подземных линий
    водоотведения;
  • прокладка магистралей под нагруженными участками
    (автострады, ж/д линии и т.п.).

Устойчивость полимерных деталей к
воздействию химических составов позволяет особенно широко применять их в промышленных
сетях водоотведения.

Особенности гофрированных труб

Гофротрубы, изготовляемые из современных видов полимеров, имеют своеобразный внешний вид благодаря эластичной складчатой поверхности.


Гофрированные трубы имеют своеобразную рифленую поверхность. Эта особенность позволяет увеличить показатель кольцевой жесткости, от которого зависит прочность изделий

Такие изделия могут иметь одно- или двухслойную структуру, при этом особой распространенностью пользуется второй вариант, совмещающий гофрированную наружную оболочку с гладкой внутренней поверхностью. В этом случае рифленая структура надежно защищает сердцевину трубы от механических воздействий, в частности от давления грунта.


Гофрированные трубы выпускаются разных моделей. Особой популярностью пользуются изделия с рифленой наружной поверхностью и идеально гладкой сердцевиной

Обычно диаметр двухслойной пластиковой трубы варьируется в пределах 110-1200 мм, при этом показатель кольцевой жесткости составляет 4 до 16 КН на кв. м.

Как и гладкие изделия для наружной канализации, гофроэлементы обычно имеют оранжевый, рыжий или коричневый цвет, однако некоторые производители выпускают трубы этого типа других тонов, например, черного.

Отличия ребристых изделий от гладких

По ряду показателей гофрированные трубы превосходят гладкие аналоги:

  • они в разы надежней, прочней, устойчивей к воздействиям;
  • обладают повышенной гибкостью и эластичностью, благодаря чему облегчается их прокладка, в том числе и в сложных условиях, например, на перепадах рельефа;
  • для монтажа гофрированных изделий практически не требуется фитингов и иных соединительных элементов, без которых невозможно собрать систему из гладких труб;
  • у гофр есть возможность регуляции степени жесткости путем утолщения некоторых колец — эта функция может понадобиться при укладке подземной канализации;
  • в случае протечки или других изъянов гофрированную трубу починить легче, нежели гладкую.

Легко убедиться в том, что потребительские качества гофроэлементов значительно превышают показатели традиционных аналогов.

Галерея изображений

Фото из

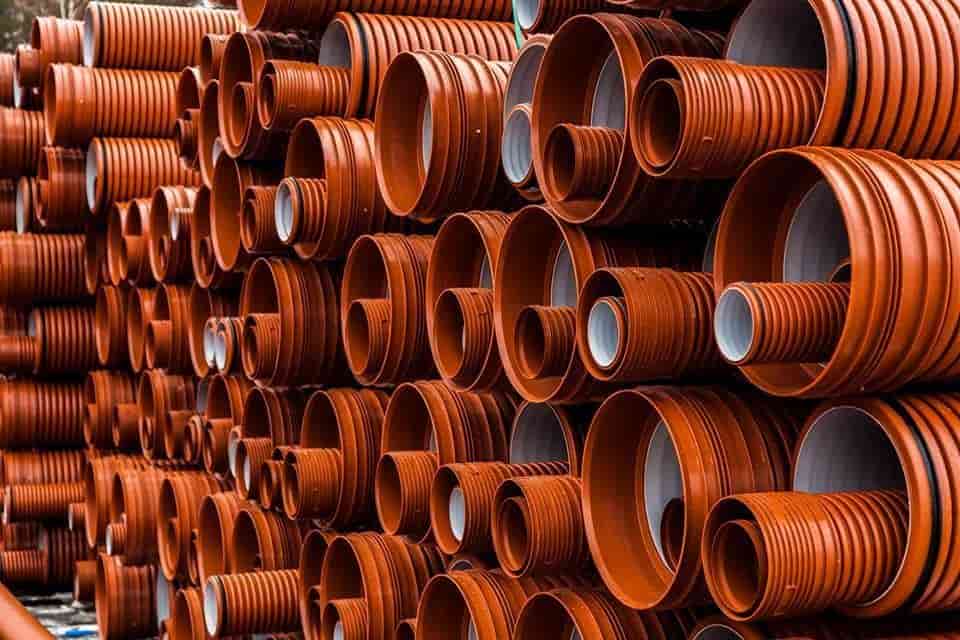

Изделия для устройства гофрированных трубопроводов

Водонепроницаемость полимерной трубы

Приоритетная эластичность гофрированной трубы

Фитинги для гофрированных канализационных труб

Применение различных видов гофротруб

Изделия со складчатой структурой широко используют для различных целей:

  • сборки дренажных схем;
  • безнапорных устройств дождевой канализации;
  • монтажа систем, предназначенных для водоотведения производственных стоков;
  • проводки безнапорных подземных схем канализации — хозяйственно-бытовой, общесплавной;
  • конструкций, предназначенных для сельского хозяйства.

Специальные разновидности пластмассовых гофрированных труб, имеющие повышенные показатели кольцевой жесткости и морозоустойчивости, подойдут для устройства проходов под высоконагруженными магистралями.

Советы по выбору дождевой трубы

Стоит выбирать трубы, которые обладают механической прочностью, так как если стоки будут осуществляться в бак, зарытый в грунт, изделие должно выдерживать массу почвы. Они должны быть термостойкими, чтобы при эксплуатации они не деформировались под воздействием большой температуры. Материал, из которого сделаны трубы, должен быть морозоустойчивым, чтобы даже при отрицательной температуре он не потерял своих свойств и технических характеристик. В противном случае придется делать демонтаж ливневки перед наступлением холодов или заниматься размораживанием системы, чтобы избежать разрыва полости труб.

Дождевая труба может отличаться по ширине и цвету

Трубы должны обладать устойчивостью к коррозии и химической инертностью, так как они закладываются под аналог, и воздействие активных химических веществ, находящихся в сточных водах и почве, может негативно сказаться на целостности изделия.

Так, еще на начале проектирования нужно выбрать диаметр с учетом планируемой производительности системы. В основном используется труба, диаметр которой 100-110 мм. Внутри должно быть минимальное гидравлическое сопротивление, чтобы система функционировала максимально стабильно.

Составляющие канализационной системы

Вся канализационная система в частном доме разделяется на наружную и внутреннюю.

Внутренняя канализация состоит из:

  • труб;
  • стояка;
  • отводов, которые соединяют сантехническое оборудование с самой системой ревизии.

Наружная канализация состоит из:

  • труб;
  • сливной ямы, септика.

Строительство любой канализационной системы можно осуществить самостоятельно или привлечь специалистов. Выбор проекта канализационной системы для конкретного участка зависит от многих факторов:

  • площади и типа грунта на участке;
  • уровня нахождения подземных вод;
  • количества использования воды;
  • климатических условий региона, где находится участок.

Конечно, для большого дома, где семья проживает постоянно необходимо выбирать проект более мощного вида канализации, чем для дачного дома, где проживают сезонно.

Особенности монтажа наружной канализации из ПВХ

Трубы, выполненные из полимера, славятся удобством монтажа. Для создания трубопровода на основе ПВХ труб и фитингов не требуется наличие специального инструмента. Да и работы по сборке и укладке трубопровода сможет выполнить даже начинающий мастер.

Способы соединения изделий

Канализационные ПВХ трубы можно соединять одним из двух способов:

  1. Клеевой – предполагает соединение элементов нанесением на фитинги специального клеевого состава.
  2. Раструбный – предполагает состыковку элементов посредством заглубления прямых участков в раструбы, предварительно обработанные герметизирующими составами.

Клеевое соединение, известное также под названием «холодная сварка», позволяет обеспечить 100% герметичность.

При клеевом способе монтажа применяют составы, которые способы «сваривать» примыкающие друг к другу элементы на молекулярном уровне.

При состыковке труб с фасонными элементами один конец патрубка покрывают силиконовой смазкой и вставляют до упора в раструб. Состыковку элементов выполняют вручную.


Для возможности выполнить раструбное соединение на одном из концов изделий предусмотрено расширение, внутренние стенки которого дополнены уплотнительным резиновым кольцом

Основные правила укладки

Залогом бесперебойного функционирования канализационной системы является строгое соблюдение технологии монтажа. И укладка полимерных труб не является исключением.

При возведении наружного ПВХ трубопровода важно соблюдать ряд основных правил:

  1. На дне вырытых траншей следует прокладывать амортизационную «подушку». Щебеночно-песчаная отсыпка поможет предохранить трубы от разрушений, которые могут возникнуть вследствие сезонных подвижек грунта.
  2. Трубы необходимо укладывать под уклоном в сторону приемного коллектора. Угол уклона во многом зависит от диаметра труб и может варьироваться в пределах от 2 до 15%.
  3. При необходимости изменения направления коллектора применяют отводы на 15-30°.
  4. При прокладке наружного трубопровода на каждые 15 метров устанавливают ревизионные люки.

Осуществляя обратную засыпку уложенного в канаву трубопровода, грунт утрамбовывают только с боковых сторон. Непосредственно над магистралью утрамбовывать не нужно.


Для теплоизоляции используют формовой материал в виде «скорлупы» из вспененного полиэтилена или рулонные полотна, предполагающие намотку по месту

При невозможности заглубить полимерные трубы на необходимую глубину их следует утеплить. Особенно это актуально для изделий, выполненных из неполимеризованного поливинилхлорида, поскольку те на морозе становятся хрупкими.

Важный момент: после утепления трубопровода нужно повторно выполнить измерение угла наклона и, если он соответствует норме, приступать к окончательной засыпке землей.

Помимо выбора качественных труб для наружной канализации и их правильного монтажа не менее важно подобрать лучшие трубы для обустройства внутренней канализационной системы и установить в соответствии с нормативами и правилами

Выбор труб для организации водоснабжения

На сегодняшний день основной сферой их применения является подача на объекты воды. Армированные трубы используются для горячего водоснабжения, а неармированные – для холодного. Материал, из которого они изготовлены, может выдерживать температуру в 90 градусов. Такие трубы хорошо себя зарекомендовали при прокладке внутренних систем.

Смотрим видео, критерии выбора:

https://youtube.com/watch?v=_-3CjfQuj8k

Этому также способствует их долговечность, срок эксплуатации может достигать 50 лет и более. К тому же даже самые лучшие трубы из полипропиленовые , выбранные для водоснабжения дома, по стоимости намного ниже, чем аналоги из меди или стали.

Предпочтение им отдается с учетом таких важных преимуществ, как:

  • Невысокая стоимость;
  • Прочность и долговечность;
  • Несложный монтаж;
  • Надежная герметичность соединений;
  • Возможность применения при обустройстве отопления и подачи горячей воды.

Обзор популярных производителей

Пластик постепенно вытесняет металлические трубы из водопроводных и отопительных систем. Ему не страшна коррозия, он не разрушается под воздействием агрессивных сред, способен выдерживать низкие и высокие температуры, легок и имеет невысокую стоимость.

Поэтому он и приобрел большую популярность на рынке. Сегодня основной вопрос, который интересует потребителей: какой фирмы полипропиленовые трубы лучше? Попробуем определить у кого же из производителей соотношение качества и стоимости наиболее выгодное.

Смотрим видео о продукции Рехау, мнения специалистов:

https://youtube.com/watch?v=QB-6XwSB2R8

Судя по многочисленным отзывам специалистов и домовладельцев, лидирующие позиции занимают изделия из Германии, где производят лучшие и самые качественные полипропиленовые трубы на сегодняшний день. Наиболее известными являются торговые марки:

Второе место уверенно занимают чешские изделия таких компаний, как:

  • ЭКОПЛАСТИК;
  • FV-Plast.

На следующей ступени находятся трубы, производимые в Турции. Самые известные бренды: Valtek и Kalde.

Полипропиленовые трубы из Китая в списке какие из них лучше находятся на четвертом месте. Можно выделить два бренда:

Самым бюджетным вариантом считается отечественная продукция:

  • Политек;
  • PRO AQUA;
  • Heisskraft;
  • РВК;
  • Santrade.

Более подробно ознакомимся с тем какие бывают и чем отличаются полипропиленовые трубы российских производителей.

Смотрим видео о продукции PRO AQUA:

Изделия от фирмы PRO AQUA применяются как в системах водоснабжения промышленных, административных и жилых зданий, так и в технологических трубопроводах. Допустимая температура в них +95 градусов. Они не боятся коррозии, устойчивы к воздействию агрессивных веществ, легко монтируются, абсолютно безвредны. Способны выдержать высокое давление в 79,5 Атм, что значительно увеличивает срок их службы.

Трубы с торговой маркой РВК производит российская из Оренбурга. Изготовленные из полипропилена PN 25, они применяются в системах подачи тепла и горячей воды. Имеют внутреннее армирование из алюминия. Одним из недостатков продукции этой фирмы покупатели называют «гуляние размеров».

В Подмосковье находится завод на котором выпускаются трубы Heisskraft. Их качество довольно высокое, особенно армированных изделий, которые производятся по немецким технологиям. Возможно, что часть продукции привозится уже в готовом виде из Германии.

Продукция от компании Heisskraft

Трубы Хайсскрафт, судя по многочисленным положительным отзывам, также характеризуются неплохим качеством. Потребителей немного смущает серый цвет изделий, который вызван добавлением в полипропилен технической сажи. Но такое дополнение в состав вполне оправдано, так как сажа выполняет роль хорошего стабилизатора. Это придает трубам дополнительную прочность и эластичность, что должно радовать, а не огорчать, потребителей.

Какие бывают по качеству полипропиленовые трубы торговой марки Santrade пока сложно сказать, так как отзывы о них практически отсутствуют. Быстрее всего это объясняется пока еще не очень большой популярностью бренда.

Какой длины и толщины стенок выбирать полипропиленовые трубы марки Политек зависит от сферы их применения. По отзывам монтажников их установка не вызывает больших проблем, несмотря на подверженности деформации при сжатии.

Вывод

Приобретая продукцию российских производителей следует одновременно с трубами закупать и полипропиленовые фитинги этих же фирм, чтобы создаваемые трубопроводные системы были однородными. Отечественные изделия во многих случаях обладают теми же техническими характеристиками, что и зарубежные аналоги, но при более низкой стоимости.

Внутренняя гофра

Для монтажа внутреннего водоотведения подобные изделия играют важную роль. Из-за наличия в жилище большого количества мебели и бытовой техники прокладка канализационных труб полимерного производства вызывает некоторые сложности.

Система, выполненная из жесткой цилиндрической продукции, требует много свободного пространства. На помощь приходят гофрированные изделия, которые зачастую устанавливаются прямо под раковиной.

Главная особенность таких труб кроется в их небольшом диаметре, ведь для нормальной работы системы большие размеры не требуются.

Гофрированные изделия для канализации выпускаются в сером или белом цвете. Так как в подобной продукции отсутствуют красители, их цена не завышена. Иногда для сооружения внутренней канализации требуется применение жаропрочных изделий, изготовленных из полимерного материала, чья стоимость несколько отличается от цены стандартной продукции. Их устанавливают там, где работают, например, стиральные машины. Подобным трубам приходится выдерживать потоки горячей воды, следовательно, они должны быть устойчивы к постоянным перепадам температуры.

Приемная гофрированная труба имеет сложную конструкцию. В нее входят несколько деталей, включая следующее:

  • наружное покрытие;
  • внутренний цилиндр, имеющий гладкие стенки, которые не дают частицам задерживаться в гофре, повышая тем самым проходимость канализации.

В такой трубе всегда отсутствует специфический запах, к тому же она не требует постоянной механической очистки. Двухслойное гофрированное изделие обладает легкой, но прочной текстурой.

Для подобной продукции очень важна гибкость. Это дает возможность подсоединить унитаз или раковину без изгибов, когда приборы находятся на разной высоте.

Гофрированные трубы выпускаются в следующих нескольких видах:

  • армированные;
  • неармированные.

Первые намного прочнее, но стоят дороже.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
