Как выбрать гидравлический трубогиб: виды оборудования и его особенности

Виды трубогибов

Трубогибы подразделяются между собой по различным критериям. Так, например, в зависимости от принципа работы данные инструменты бывают:

• ручными. Служат для загиба тонких металлоконструкций. Работа в таком случае осуществляется при помощи приложения физической силы. Данные механизмы портативны, поэтому легко переносятся. К тому же при работе они манёвренные. Для больших, длительных работ они, разумеется, не подойдут. Однако точно порадуют своей небольшой стоимостью;

  Ручной трубогиб

• гидравлическими. По сравнению с ручными трубогибами они более эффективны и продуктивны. Такие станки способны сгибать более толстую сталь в трубы с большим диаметром. При этом аппарат весит немало – к месту проведения работ он в большинстве случаев перевозится на машине. Одним из его главных преимуществ является совершение плавной деформации;

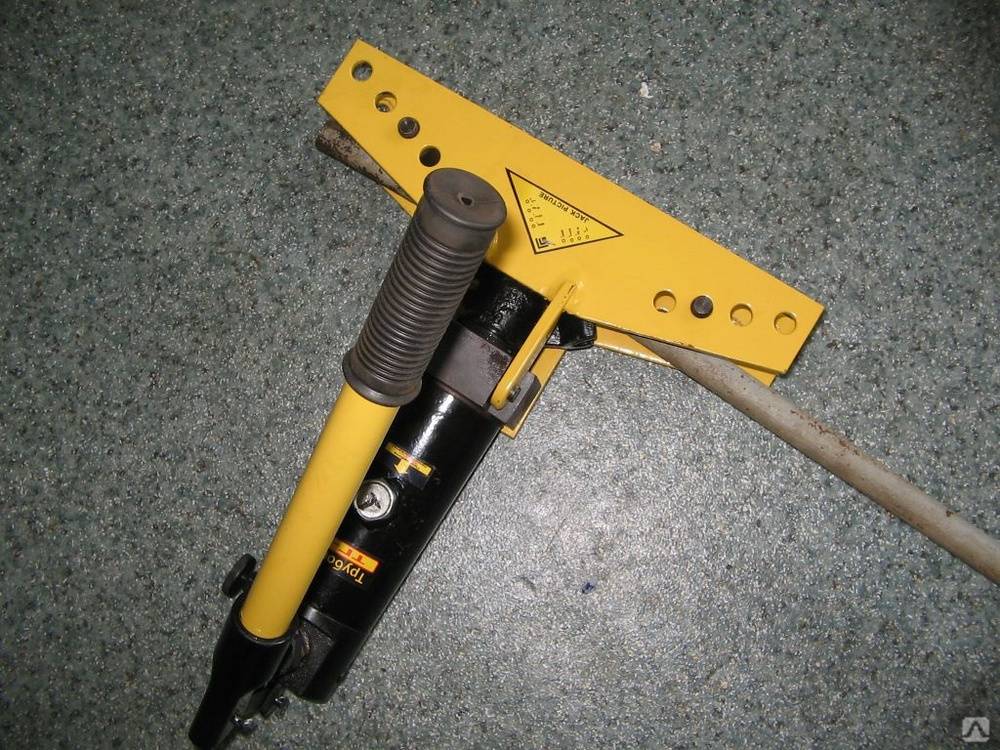

  Трубогиб гидравлический

• электрическими. Эти приборы могут быть как переносными, так и стационарными. Для их работы обязательно нужен постоянный доступ к электрической сети. Без него они не смогут работать. Поэтому в некоторых случаях для работы с компактными, переносными моделями необходимо также иметь при себе переходники;

  Трубогиб электрический

• гибридными. Такие модели сочетают в себе привод разного вида. Обыкновенно гибридные трубогибы представляют из себя электрические механизмы с элементами гидравлики. Для них также обязательно наличие электрической сети для работы. Практически всегда такие приборы – массивны, поэтому для их переноски точно не хватит одного человека;

  Трубогиб гидравлический с электроприводом

• с индукционным нагревом. Такой трубогиб является усовершенствованной моделью электрического или гидравлического механизма. Он нагревает сталь в будущем месте сгиба перед тем, как начать работу. После этого уже производится и сама гибка. Благодаря этому металлоконструкции не ломаются при деформации. Такие аппараты способны работать с толстой сталью.

  Индукционная гибка труб

Виды профилегибочных станков и их устройства

Профильные трубы имеют различную толщину стен и диаметр, поэтому трубогибы требуются разные. Механизмы для гибки профтруб имеют конструктивные отличия от стандартных трубогибов для круглых труб. Ведь профили обладают большой устойчивостью к изгибанию, а также радиус сгиба у них обычно больше.

Станок для гибки профильной трубы

Основные виды трубогибов для профильного изделия:

• по типу привода;
• по методу изгиба;
• по месту расположения подвижного валика.

По типу привода

От угла загиба, а так же материала профтрубы и требуемой точности, зависит выбор гибочного станка, которые бывают:

1. Гидравлическими — предназначены для изгиба трёхдюймовых элементов. Они обладают высоким уровнем производительности, точности и скорости. Встречаются ручного и автоматического типа. Это самый мощный профилегиб, способный изогнуть любую трубу. В него входит — швеллер (широкие и узкие отрезки, по три каждого вида), петлевой замок, ролики — 3 шт. (размещённые на подшипниковых узлах), передающая ручка с втулкой, машинный домкрат.
2. Электрическими — рекомендованы для гибки профильной трубы большого диаметра. Используются чаще для магистральных трубопроводов. Аппарат состоит из:

• рамки из швеллеров;
• прокатных валов из металла— 2 шт;
• трёх шестерёнок;
• металлической цепи;
• редуктора, электрического двигателя с механическим приводом.
• Ручными — они работают за счёт физической силы человека. Предназначены для профиля малого диаметра. Инструмент работает по типу прокатного станка. Основные детали в большинстве своём металлические:
• опорный каток;
• ролики;
• элементы шасси;
• винт регулировки;
• подающая рукоятка.

По способу изгиба

Одну и туже деталь можно изогнуть разными способами, с использованием трубогибов различного типа:

• сегментных — популярность их в том, что деталь, возможно, протаскивать, для получения нескольких поворотных фрагментов;
• арбалетных — суть работы в натягивание металла и сгибание его в одной месте;
• пружинных — предназначенных для пластиковых изделий.

По месту расположения подвижного вала

Подвижной валик может находится в середине, или по бокам (справа или слева):

1. Конструкция, в которой подвижной ролик находится в середине, а крайние валики фиксируются к его корпусу. Они слегка приподняты над основой. Средний ролик устанавливается на специально смонтированном П-образном постаменте, посредине которого крепится крупный прижимной винт. С нижнего края, к винту приваривается прижимной ролик. В процессе вращения этого винта, происходит опускание или поднимание профиля, что приводит его к изгибу. К одному неподвижному ролику следует приварить ручку, с её помощью профиль перемещается по станку. Чтобы облегчить процесс прокатки, неподвижные валы объединяются цепью.
2. С подвижным валом с краю — он размещается справа или слева. Вращается вместе с частью основы, которая соединена со станиной металлическими петлями. На угол изгиба влияет уровень подъёма стола, высота которого меняется домкратом. Конструкция вращается за счёт центрального ролика, к которому приваривается ручка. Чтобы уменьшить прикладываемые усилия, устройство можно снабдить цепью.

Подводя итог, скажем, что наиболее подходящий вид трубогиба, для придания нужного загиба профильной трубе, при монтаже теплицы или некой конструкции на придомовом участке — с ручным приводом. Ведь размер профильной заготовки и объёмы работ небольшие.

Лучшие ручные трубогибы

Модели разделены на несколько категорий, в соответствии с методом гибки. Этот включает модели, которые используются специалистом вручную. Ручные модели не позволят выболнить большой объем работ, в отличие от электрических. Они наиболее доступны в плане цены, однако для гибки требуют соответствующих навыков.

Stayer Мастер 2350-16

Модель с ручным приводом, имеющая рычажную конструкцию. Подходит для гибки труб, имеющих круглое сечение. Материалы, с которыми взаимодействует инструмент: сталь, медь, алюминий. Он подходит для большинства разновидностей труб, что позволяет использовать его в любых сферах. Минимальная толщина обрабатываемой трубы составляет 14 миллиметров, когда как максимальный ограничивается 16 миллиметрами. Радиус сгибания – 95 миллиметров. Сгибает под любым углом от 0 до 180 градусов.

Достоинства

• Хорошо взаимодействует с металлопластиком;
• Прочность;
• Удобство;
• Низкая цена.

Недостатки

Малоэффективен при неаккуратном использовании.

Модель рассчитана на использование в быту: она не подойдёт для регулярных профессиональных работ. Низкая цена делает её хорошей для непродолжительного использования с целью обработки в маленьких постройках.

Force 653180

Ручной трубогиб  с длинной удобной рукояткой. Предназначен для сгибания небольших труб толщиной в 6, 8, 10 миллиметров. Корпус изготовлен из прочного металлического сплава, что обеспечивает надёжность и долговечность инструмента при гибке любых труб. Инструмент выдерживает большие нагрузки, ввиду чего может быть использован в профессиональной среде для регулярного сгибания труб. Последнее осуществляется под углом от 0 до 180 градусов. Взаимодействует со всеми популярными материалами.

Достоинства

• Универсальность;
• Высокая прочность;
• Удобство;
• Лёгкое сгибание тонких/средних труб.

Недостатки

Инструмент довольно громоздкий.

Большая, мощная модель, которая быстро справляется со сгибанием труб среднего размера, изготовленных из любых материалов.

TIM FB1632P

Ручной трубогиб арбалетного типа для гибки с металлополимерными и пластиковыми трубами из цветных металлов. Оптимален, когда при сгибе необходимо соблюдать рельеф на пути. Позволяет удобно сгибать трубы под любым углом, предавая им разные формы. Специфическое строение обеспечивает надёжную защиту от перегиба/деформации трубы. Инструмент портативен: благодаря небольшим габаритам его можно легко переносить. Оснащён несколькими сменными загибами, предназначенными для работы с трубами разного диметра (от 16 до 32 миллиметров).

Достоинства

• Компактность;
• Высокая эффективность;
• Удобство;
• Подходит для труб разного размера.

Недостатки

Высокая цена.

Дорогой, однако очень эффективный инструмент для гибкой обработки трубных конструкций из цветных металлов. Подходит для гибки со сложными конструкциями, так как имеет небольшой размер и удобен в использовании.

Назначение и виды

Трубогиб является незаменимым приспособлением, когда требуется деликатно и точно согнуть круглую или профильную металлическую трубу

Изгиб металлических профильных труб напрямую связан с их диаметром, толщиной стенок и материалом изготовления, поэтому производители металлопроката всегда указывают минимальный радиус деформации в специальных таблицах.

Таблица расчёта радиусов изгиба стальных труб в зависимости от диаметра и толщины стенки

Получить изгиб требуемой кривизны и не повредить деталь позволяют специальные приспособления — трубогибы. В зависимости от длины фрагмента, который надо согнуть, применяют приспособления двух типов:

• рычажные трубогибы;
• прокатные агрегаты.

Самыми распространёнными изделиями являются трубогибы рычажного типа. В таких приспособлениях усилие прикладывается в нужном месте, а сам изгиб повторяет форму сегмента (шаблона), который в части устройств может быть съёмным. Как правило, в комплектацию таких агрегатов входят несколько сегментов под трубы различного диаметра. Кроме сегментных устройств, промышленностью производятся дорновые и арбалетные трубогибы, форма изгиба в которых задаётся двумя направляющими роликами и нажимным шаблоном (дорном). Такая конструкция позволяет выполнять холодную обработку круглых стальных труб на коротких участках. К слову, компактные арбалетные трубогибы являются наиболее популярным инструментом у монтажников инженерных коммуникаций.

Просто, быстро и качественно — вот достоинства арбалетных трубогибов, которые привлекают профессиональных монтажников

В зависимости от конструкции рычажного гибочного устройства, оно может иметь привод любого типа:

• гидравлический;
• пневматический;
• электрический.

Часто принцип работы агрегата предусматривает подогрев трубы (внешний, или при помощи разогретого воздуха, пропускаемого внутри проката), чем добиваются повышения её пластичности, а, соответственно, и качества изогнутого участка.

При необходимости получить изгиб большого радиуса используют прокатные приспособления. В их конструкцию входят два направляющих и один нажимающий валы (ролики). Трубу протягивают между подвижными элементами, задавая степень изгиба усилием прижимного ролика. При необходимости получения большого радиуса кривизны заготовки процедуру повторяют.

Прокатные приспособления могут иметь электрическую передачу для направляющих валов, а также гидравлический, механический или пневматический привод нажимного ролика.

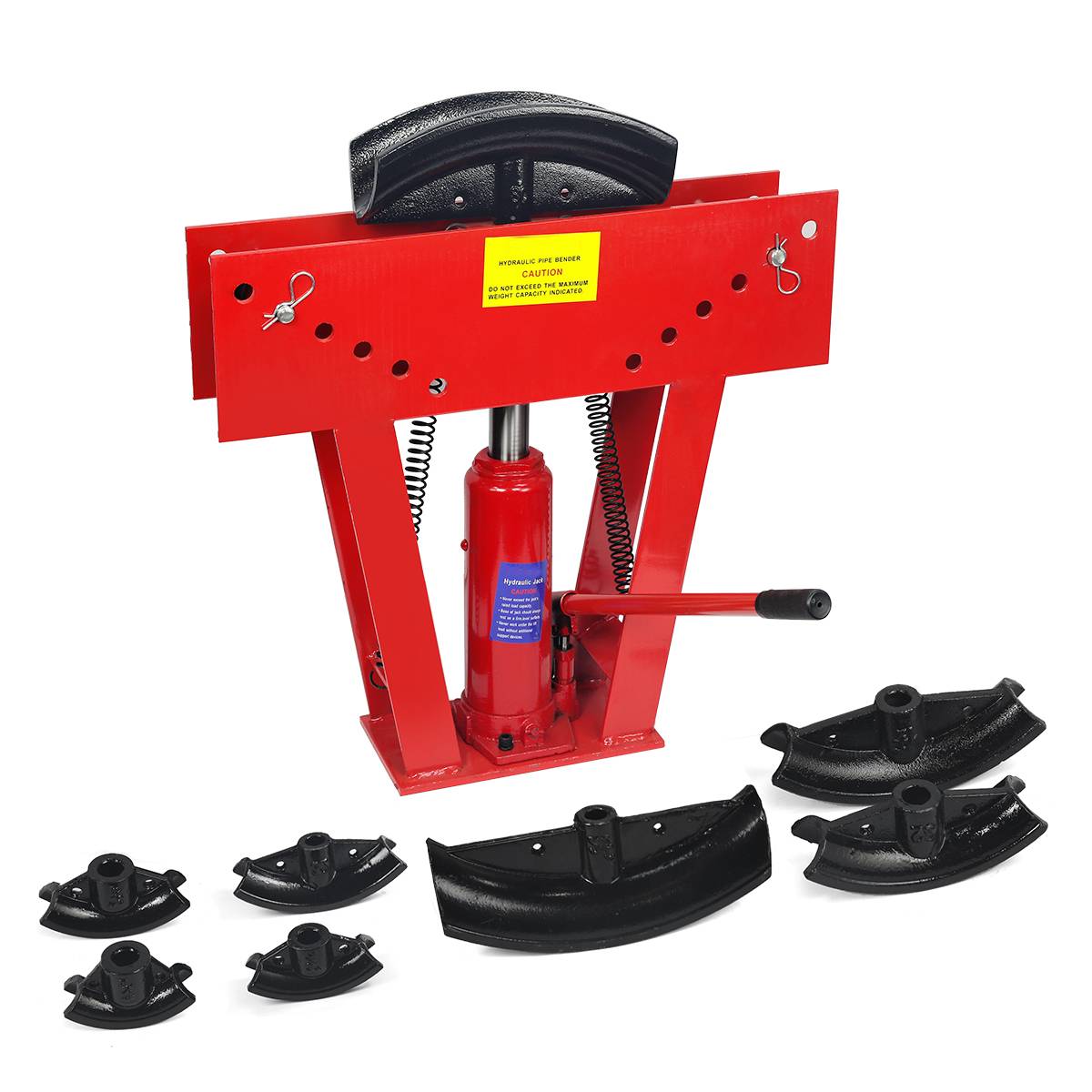

Гидравлические трубогибы рамные горизонтальные (арбалетные)

В общей массе, это мощное, профессиональное оборудование, которое позволяет гнуть трубы непосредственно на строительном объекте, в посменном режиме работы. В этой категории наиболее широко представлены модульные устройства. С универсальными возможностями в плане габаритов и профиля обрабатываемой заготовки.

3. Jet JHPB-2 — от 25 000 рублей

Переносной инструмент на собственном штативе, для работы с усиленными газо- и водопроводными трубами.

За счёт треноги прибор устойчив. Рама вращается в горизонтальной плоскости – можно выбрать удобное положение, не переставляя всю конструкцию. Верхняя часть рамы откидывается, что упрощает установку и извлечение оснастки и заготовок. Опоры 4-хсторонние – исключают излишний перекос прижатой заготовки. Они плотно трут по трубе, поэтому их рекомендовано смазывать, что может быть неприемлемо для труб в оболочке.

Пластиковая пробка с отверстием, из пакета с метизами, перед работой должна быть вкручена вместо глухой на гидроцилиндре. Как вариант – выкрутить на 0.5-1 оборота глухую пробку. Плотно вкручивать только для транспортировки.

Технические характеристики Jet

Характеристика	Значение
Габариты заготовки, дюйм	½, ¾, 1, 1¼, 1½, 2
Максимальный угол гиба, градусы	90
Усилие гидроцилиндра, кПа	8.8
Вес, кг	52
Комплектация	6 гибочных шаблонов, комплект уплотнителей, разборный штатив

Обзор Jet от дилера:

4. Rothenberger Robull e — от 138 890 рублей

Модульное оборудование с открытой рамой и гидросистемой на 15 кПа. Гнёт трубы до 900, без ограничения максимальной толщины стенки.

Закрытый узел гидравлики не требует техобслуживания. Допустима только замена гидравлической жидкости, по мере падения уровня. Открытая рама удобна при интенсивной работе. На один из 2-х 4-хсторонних упоров нанесена шкала транспортира, с делениями по 150. Тяжёлое устройство собирается из отдельных элементов, поэтому его можно переместить и без привлечения помощника. Мощность и комфорт в эксплуатации стоят дорого – покупка Robull e целесообразна только для ежедневного профессионального использования в строительной сфере.

Приятным бонусом оказалась политика производителя в отношении профинструмента: не обязательно приобретать базовый комплект и модернизировать его под конкретные условия. Можно сразу компоновать свой трубогиб из предлагаемых модулей.

Технические характеристики Robull e

Характеристика	Значение
Габариты базового набора шаблонов, дюйм	⅜, ½, ¾, 1, 1¼, 1½, 2
Максимальный угол гиба, градусы	90
Усилие гидроцилиндра, кПа	15
Вес, кг	60
Комплектация	На усмотрение заказчика

Видеодемонстрация Robull e:

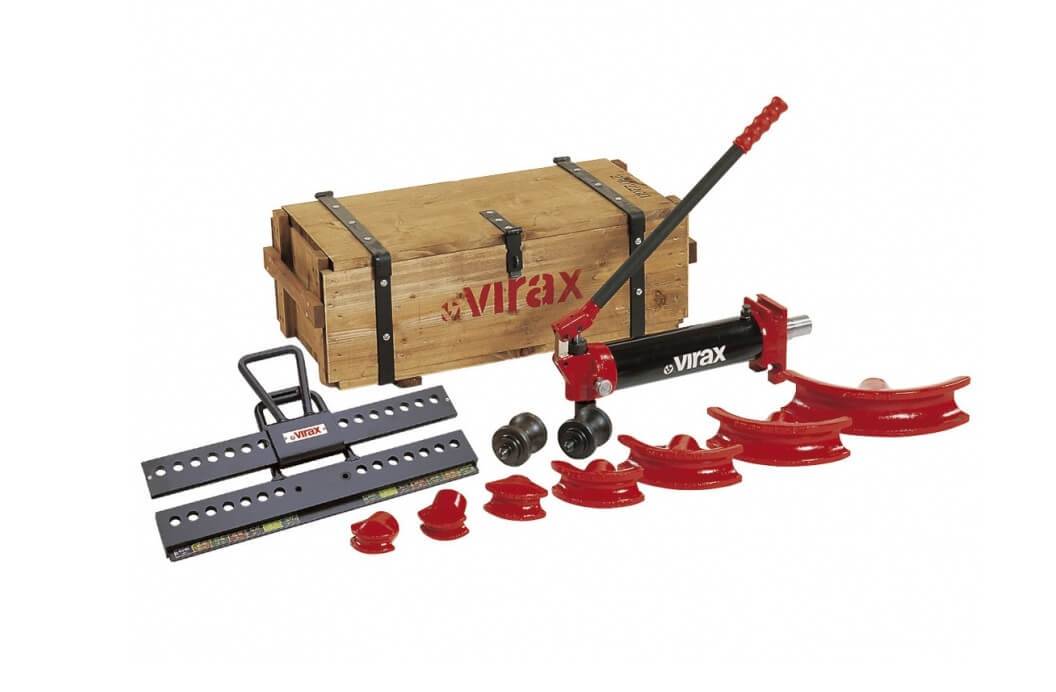

5. VIRAX — от 145 608 рублей

Базовая версия гидравлического стнка с закрытой рамой. На её основе собирается оборудование для обработки разных труб.

В базе нет штатива и шкалы для точного гиба. По желанию заказчика, устройство может быть укомплектовано разными наборами шаблонов. Основной – 7 штук, до 2ʺ. Дополнительно производитель предлагает усиленные матрицы – для газовой трубы, со стенкой до 4 мм. Есть шаблоны для металлопластиковой заготовки – у них соотношение радиуса гиба к диаметру трубы не менее чем 5 к 1, что соответствует тех.регламенту от производителей многослойных труб. Мощности обслуживаемого гидроцилиндра достаточно для любого набора оснастки.

Обратите внимание – настраивать устройство под трубы лёгкой серии надо по таблице из мануала. Сочетания шаблонов и положения валов, приемлемые для других трубогибов, в случае с VIRAX приведут к непредсказуемому результату

Технические характеристики VIRAX

Характеристика	Значение
Габариты базового набора шаблонов, дюйм	⅜, ½, ¾, 1, 1¼, 1½, 2
Максимальный угол гиба, градусы	90
Усилие гидроцилиндра, кПа	8
Вес, кг	77
Комплектация	7 шаблонов, рама с упорами, гидроцилиндр

Видеообзор VIRAX на примере модели с электроприводом:

Метод гибки

Станок для гибки профильной трубы может работать следующим образом:

• Метод наматывания;
• Метод обкатки;
• Метод вальцовки;
• Метод выдавливания.

Роликовый трубогиб для профильной трубы

Наматывание

Принцип работы первого таков: специальным зажимом труба прижимается к гибочному ролику. Дальше ролик приводится во вращение, при этом наматывая на себя изделие. Ролик вращается до нужного момента, то есть до достижения необходимого угла.

Понятно, что радиус стальных дуг будет определяться только радиусом самого ролика. По этой причине есть возможность изменять его.

Поскольку данный профилегибочный станок оказывает сильное механическое воздействие на изделие, то в процессе работы оно может повредиться. Особенно это касается тонкостенных стальных, медных и других типов труб. Чтобы этого не случилось, в комплекте трубогибочный станок имеет специальный стальной стержень. Этот стержень имеет закрученный конец.

Его применение очень просто – он просто помещается внутрь трубы и не дает ей деформироваться. Кроме такого стержня может быть применен дорн, который состоит из шарниров, поэтому является довольно гибким. Принцип работы этого приспособления аналогичен принципу работы стержня.

На сегодняшний день станки, работающие по принципу наматывания, являются самыми распространенными. Наличие таких дополнительных приспособлений, как дорн, дает возможность получать очень точные изгибы с постоянным радиусом. Причем само закругление может иметь всего 1,5 диаметра самого изделия, или полторы единицы от длины диагонали.

Подобные агрегаты применяются и в авиации, и в автомобилестроении, и в других отраслях.

Электрический трубогиб

Обкатка

Профилегибочный станок для стальных материалов, работающий по принципу обкатки, имеет немного иную конструкцию. Профиль надежно зажимается между двумя роликами, один из которых полностью неподвижен. После установки изделия, второй ролик начинает движение вокруг статичного, сгибая тем самым профиль.

Радиус дуги будет зависеть в этом случае от размеров неподвижного ролика.

Профилегибочный станок такого плана не предусматривает наличие стальных стержней или дорнов. Поэтому минимальный радиус ограничен – равен минимум 3 диаметрам круглой продукции и 3 длинам диагонали для профиля прямоугольного сечения.

Вальцевание

Профилегибочный станок, который работает по принципу вальцевания, одинаково подходит и для прямоугольного сечения и для круглого.

Данные агрегаты, в большинстве своем, имеют целых три ролика. Все эти ролики лежат в одной плоскости, кроме того, двое из них расположены на одной линии.

Принцип работы таков: изделие зажимают между двумя роликами, которые лежат на одной линии. При этом третий ролик подводится к изделию, надавливая на него. Таким образом, создается некоторое давление. Дальше профиль приводится в движение, которое по средствам давления третьего ролика образует дугу.

Составные части трубогиба

Удобна такая конструкция тем, что радиус легко регулируется: чем сильнее третий ролик надавливает сверху на профиль, тем меньше радиус его изгиба.

Подобные конструкции используются для изготовления колец, сегментных дуг, трубных спиралей и многих других изделий. Кроме того, для получения более качественной и точной спирали, на данный профилегибочный агрегат может устанавливаться специальный механизм, который способен поднимать шаг витка.

Выдавливание

В данном случае изделие будет опираться на две опоры, расположенные по краям. При этом ролик, который называется гибочным, будет давить на трубу в центре. Это и вызывает деформацию. Часто именно такие станки называют арбалетными.

Топ-5 лучших ручных трубогибов-профилегибов для профильной трубы

Ручные инструменты для гибки профилей могут быть как механическими, так и с гидравликой. Но обе разновидности моделей отличаются легкостью в эксплуатации, умеренной стоимостью и надежностью.

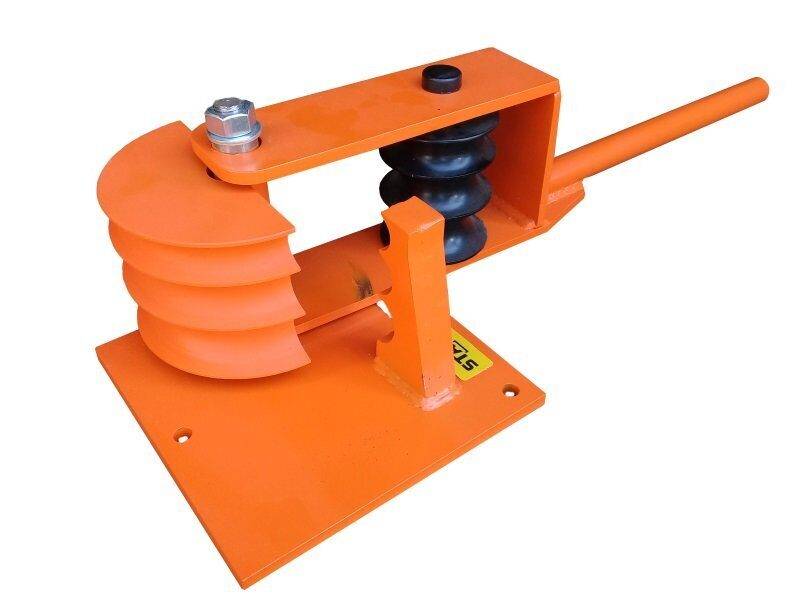

Stalex HTR-40

Универсальный трубогиб для стальных профилей с регулируемыми вальцами позволяет прокатывать заготовки с диаметром 15-40 мм и толщиной стенок 1,5 мм. В процессе радиус гибки можно быстро и легко менять. Ручной станок оборудован гидравликой с грузоподъемностью 2 т, есть возвратные пружины, приводящие прижимной ролик обратно в верхнее положение без усилий со стороны пользователя.

Компактный и мощный трубогиб подходит для выполнения перил, навесов, козырьков и других конструкций, в которых используют профильные трубы. Поскольку в действие станок приводится ручным способом, применять его можно в любом месте вне зависимости от наличия электричества.

Приобрести трубогиб HTR-40 можно от 16000 рублей

Proma KO-200

Станок предназначен для холодной гибки стальных прутьев, профильных труб и металлических полос, работает с материалами средней твердости. Оснащен широким основанием для придания большей устойчивости, также может быть закреплен на верстаке при помощи четырех отверстий. Обладает малым весом и небольшими габаритами, за счет чего легко поддается транспортировке. Подходит для обработки квадратных и круглых труб, максимальный угол изгиба составляет 200°.

Купить профильный трубогиб Proma можно от 13000 рублей

Stalex TR-60

Ручной трубогиб с удлиненным рабочим рычагом позволяет легко придавать нужный изгиб металлическим заготовкам с приложением минимального усилия. На корпусе предусмотрена линейка для контроля радиуса деформации, станок работает с квадратными и круглыми трубами 15-38 мм. Выполнен из стали с порошковым покрытием, подходит для стационарной и настольной установки.

Важно! Минусом модели можно считать отсутствие роликов для работы с профильными трубами в комплекте. Однако их можно докупить отдельно.
Средняя цена Stalex TR-60 стартует от 16000 рублей

Blacksmith MTB10-40

Ручной трубогиб без электрического привода и гидравлики, тем не менее, отличается простотой и надежностью. Станок оснащен тремя роликами — между ними нужно зажать заготовку и крутить ручку для аккуратного сгиба трубы. Угол регулируется при помощи верхнего валика, его прижимают сильнее или слабее.

Усилия от пользователя требуются минимальные, бюджетный станок очень функционален и удобен в применении. Единственный минус — то, что при отсутствии опыта с контролем угла сгибания могут возникнуть сложности.

Средняя стоимость MTB10-40 стартует от 14000 рублей

Smart & Solid BendMax-300

Ручной профильный сгибатель предназначен для работы с трубами 50/30/2 мм. Станок выполнен из прочной стали с двуслойным цинковым покрытием, надежно защищен от коррозии. Среди преимуществ можно перечислить надежность, качественную сборку и простоту эксплуатации. Применять инструмент можно как в домашних условиях, так и в небольших мастерских.

Приобрести сгибатель для профильных труб BendMax-300 можно от 18000 рублей

Способы гибки металлопластиковых труб

Когда появляется необходимость в сгибании металлопластикового отвода, можно применить несколько приемов. Они имеют свои плюсы и особенности.

Обычно прибегают к следующим способам:

• Ручная гибка.
• Использование трубогиба.
• С применением песка.
• Путем нагрева места изгиба.

Сгибание руками

Вручную трубу МП приходится выгибать уже в начале работы. Отводы продаются в бухтах и поэтому вначале их выравнивают. Берут за один край трубы, наступают ногой на пол и раскатывают отвод по полу. Получают почти ровную трубу.

Если сечение отвода не больше 20 мм, его можно смело гнуть руками. Большие диаметры вручную согнуть сложно.

Техника ручного сгибания следующая:

1. Двумя руками захватывают трубу, положив большие пальцы вдоль нижней части трубы так, чтобы они соприкасались.
2. Упираясь большими пальцами, сгибают отвод примерно на 20 градусов.
3. Передвигают пальцы в сторону по трубе на 2-3 см, и опять сгибают отвод.
4. Уже на третий раз отвод может принять изгиб в 90 градусов.

Изгибать трубу на более острый угол, чем 90, опасно: она может сломаться на изгибе.

Использование трубогиба

Самый простое оборудование для гнутья труб в разы ускоряет процесс. При этом существенно уменьшается риск деформации, конструкцию не надо нагревать.

Работать с устройством может любой человек, здесь не надо обладать какими-то навыками, большим опытом или знаниями.

Как сделать трубогиб своими руками в домашних условиях

Простейший аппарат можно соорудить из досок-шаблонов. Основной момент – их толщина должна превосходить размер сечения изгибаемых заготовок.

Более эффективным и надежным считается аппарат, который называют станок Вольнова. Устройство состоит из ручки, мобильного и неподвижного ролика, скобы и хомута. Агрегат можно сделать самостоятельно, тем более заводские инструменты стоят недешево.

Материалом могут послужить толстые доски, железный лист, металлический стержень для изготовления рычага.

Понадобится также обычный набор столярных и слесарных инструментов.

Чертежи и схемы

Станок Вольнова состоит из следующих элементов:

• Ручка (1).
• Скоба (2).
• Мобильный ролик (3).
• Основание (4).
• Шаблон (5).
• Хомут (6).
• Заготовка (7).

Ход работ

Главный момент при сооружении такого агрегата – изготовление или поиск подходящих шаблонов и роликов.

Основание инструмента изготовляют из металлической плиты или твердой и ровной древесной поверхности.

Затем делают держатель, к нему крепят ролики.

Насаживают рукоятку, которая исполняет роль рычага.

Трубогибы ручные

Чем хороши ручные трубогибы? Они очень дешевы и их легко носить с собой. Но на сколько ручной трубогиб дешев, на столько же у него много и ограничений. Вот основные из них:

• большие физические нагрузки (ручной трубогиб вам подойдет, только если трубы приходится гнуть от случая к случаю)
• процесс одной гибки отнимает до нескольких минут (в зависимости от вашего опыта и твердости металла)
• возможно применения только на трубах из «мягких» металлов и на тонких трубах из стали
• крайне неудобно осуществлять более одного изгиба на куске трубы
• невозможно точно контролировать радиус изгиба

Резюмируя вышесказанное получаем, что ручной трубогиб — это непрофессиональное решение для применения дома, в гараже, в автосервисе и других местах, где гибку приходится осуществлять редко и с невысокой точностью.

Этот ролик демонстрирует работу простейшего ручного трубогиба стоимостью всего 1000-3000 руб. (см. также цены на ручные трубогибы).

Достоинства и недостатки оборудования

Гидравлические профилегибы ручного и механического типа часто встречаются на производстве и в быту у людей, регулярно имеющих дело со сгибанием металлических профилей и труб. Это обусловлено рядом преимуществ, кои присущи устройств. К ним относятся:

1. Большой объем работ, который способен выполнить трубогиб без перерывов.
2. Возможность подбора инструмента, исходя из специфики работы и обеспечения удобства (одним пользователям надо, чтобы трубы гнулись по горизонтали, а другим подойдет вертикальный трубогиб).
3. Возможность смены пуансонов (элементов для сгиба на определенный угол), если нужно добиться большего изгиба заготовки.
4. Почти полное отсутствие деформаций деталей при использовании гидропривода.
5. Облегчение монтажа водопроводных систем за счет снижения количества фитингов и отводов.
6. Некоторые трубогибы изгибают несколько заготовок сразу, оптимизируя производственные процессы.
7. Работа на трубогибе ручном или электрическом не представляет особой сложности даже для новичка.
8. Большинство стационарных гидравлических профилегибов оснащены рамой, защищающей работника от травмирования и предотвращающей внезапное выскальзывание трубы.
9. Возможность ремонта некоторых узлов своими руками.

Недостатков у моделей мало, но все же не без них. Например, комплектация большинства ручных трубогибов включает лишь один пуансон для сгибания на 90 градусов, из-за чего пользователь вынужден тратить дополнительные деньги, если ему нужен другой угол. Второй минус, уже относящийся к электрическим устройствам — большое потребление энергии. Третий — высокая стоимость стационарных моделей. Четвертый — необходимость тщательного ухода за оборудованием, чтобы срок службы был максимальным. Теперь — о распространенных проблемах оборудования.

Характеристики пружинного трубогиба

Конструктивно пружинный трубогиб представляет собой пружину из стали определенных диаметра и длины. На одном конце инструмента есть расширение, которое предназначено для удобства пользователя. Такой трубогиб позволяет выполнять изгиб труб своими руками в любом направлении на всевозможные углы.

Перед началом работы подбирается необходимый диаметр пружины и она вводится внутрь металлопластиковой трубы. Некоторые модели предполагают ввод трубы внутрь трубогиба. Внутренний или наружный диаметр инструмента должны соответствовать диаметру конкретного изделия.

Материал и форма пружины предотвращают складывание, излом или появление трещин на трубе. Ее деформации во время использования не происходит. После достижения требуемого угла изгиба трубы пружина извлекается и готова к дальнейшему использованию.

Самый простой вид трубогиба — это пружина, на которую надевается сгибаемая труба

Перед приобретением пружинного трубогиба необходимо убедиться в соответствии его характеристик параметрам труб

Особое внимание нужно обратить на такие параметры:

• диаметр труб;
• длина пружины;
• вес устройства.

Диаметр труб указывается обычно в миллиметрах или дюймах.

От длины пружины зависит длина трубы, которую можно будет согнуть. В некоторых случаях пружину можно перемещать относительно трубы и таким образом изгибать ее участки. Вес пружинного трубогиба колеблется от 200 до 600 грамм.

Инструмент для больших радиусов

Если задача заключается в изготовлении дуги для теплицы или навеса, верхней части кованного забора или кольца, то для этого можно использовать прокатный станок роликового типа с двумя опорными и одним прижимным роликами. Принцип работы такого устройства можно изучить с помощью обучающих видео и инструкций.

Сделать высокоэффективный станок для профильных труб гораздо проще, чем может показаться на первый взгляд. Большинство чертежей и принципиальных схем можно найти в Сети или в специализированной литературе.

Что касается размеров, то их можно менять с учётом личных предпочтений и требований. Готовые ролики продаются в специальных магазинах, но их несложно выточить в домашних условиях, используя токарный станок и лист прочной стали.

Если необходимо подготовить ролики для медных или латунных труб, их изготовляют из прочных пород древесины, таких как дуб или бук. На подобном оборудовании можно гнуть профильные и круглые трубы.

https://youtube.com/watch?v=HxAPs0-rQpA
