Электрическая схема холодильника: устройство и принцип работы различных холодильников

Классификация холодильных установок

Классификация по предназначению

Это наиболее простое деление. Встречается такое оборудование:

  • без морозильной камеры. Обычно такие модели берут для офисов или дач. Дома их редко используют, так как без морозилки не получится надолго сохранить мясо, грибы, овощи, ягоды и другие продукты, способные быстро испортиться;
  • с морозильной камерой. Наиболее популярные модели, в которых можно хранить что угодно, но в ограниченном объеме. При этом люди, живущие в деревне, отдельно покупают себе холодильник и морозильник – чтобы больше вмещалось (хозяйство обеспечивает продуктами);
  • морозильные шкафы. Отдельно стоящая морозилка, используемая для заморозки продуктов;
  • морозильный ларец. То же самое, только с большим полезным объемом;
  • шкафы для вина. В них хранят алкогольные и безалкогольные напитки.

Классификация по принципу охлаждения

Есть несколько типов агрегатов, которые холодят по-разному:

  • компрессионные. Принцип действия основывается на свойствах сжатого газа;
  • с вихревым охладителем;
  • термоэлектрические. Холодильник оснащен полупроводниковой пластиной, и она то греется, то охлаждается;
  • абсорбционные. Хладагентом служит раствор аммиака, проходящий через абсорбционную камеру. За счет этого и создается нужная температура.

Классификация по способу размещения

Варианты:

  • напольные. Наиболее популярные агрегаты, разных размеров и объемов;
  • встраиваемые. Без внешней декоративной панели. Ее заменяет устройство для крепления фасада;
  • настенные. Как правило, агрегаты небольших размеров;
  • настольные. Тоже небольшие, так как ставятся на стол.

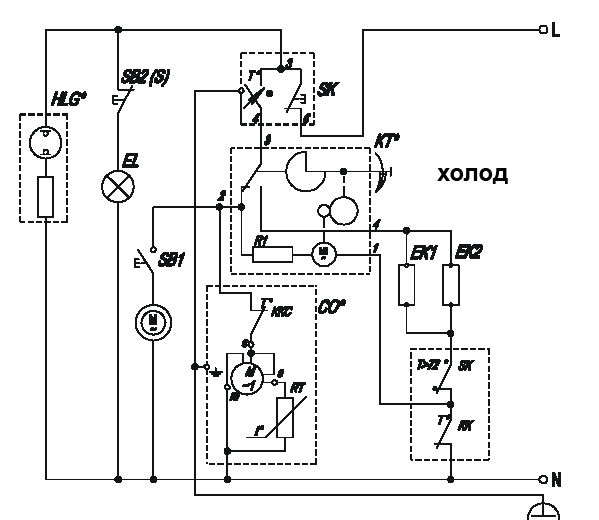

Система No Frost и саморазморозка

Описанные выше холодильники имеют капельную систему разморозки. Это значит, что холодильной камере установлен “плачущий” испаритель: в период простоя компрессора иней на нём тает естественным образом, потому как температура в камере плюсовая.

Образовавшаяся вода стекает по специальным желобам через трубочку в контейнер, расположенный над мотором или возле него. Позже работающий мотор сильно нагревается, и вода испаряется. Морозилка при такой системе самостоятельно не оттаивает никогда, к тому же иней образуется не только на стенках камеры, но и на продуктах.

Холодильники No Frost не нуждаются в разморозке, инея в их камерах, даже в морозилке, вы не увидите. Характерная особенность таких моделей – наличие вентилятора, который распределяет холодный воздух от испарителя по камерам.


В холодильниках No Frost присутствуют стандартные пуско-защитные реле, усовершенствованное термореле, а также вентилятор и нагревательные элементы для автоматической оттайки

Сам охлаждающий змеевик в таких моделях выглядит не как привычная сплошная металлическая пластина, а как автомобильный радиатор или змеевик конденсатора сзади старых холодильников.

В общей схеме работы холодильника новые элементы ведут себя следующим образом:

  • вентилятор или турбина запускается вместе с компрессором и равномерно распределяет холодный воздух по камерам;
  • когда термореле размыкает контакты, питающие двигатель в связи с достижением заданной температуры, одновременно отключается и вентилятор;
  • раз в 8 – 16 часов термореле включает нагревательный элемент. Это электрический мат или провод, нагревающий змеевик испарителя для удаления с него инея. Теплый воздух не попадает в камеры холодильника, поскольку испаритель скрыт, а вентилятор отключен;
  • когда весь иней оттаял, переключатель компенсации температуры отключает подогрев;
  • дополнительно термостат может управлять заслонкой, регулирующей подачу холодного воздуха в основную камеру по каналам.

Разморозка таких холодильников похожа на “плачущий” испаритель лишь в одном: образовавшаяся вода также стекает по каналам в емкость около мотора.


Испаритель и вентилятор могут быть скрыты в перегородке между камерами, а для регулировки температуры служат разное количество воздуховодов и подвижные заслонки в них

Описанная выше схема – наиболее примитивная. Большинство современных моделей управляются централизованно, с электронной платы.

Основной недостаток холодильников No Frost – пересыхание продуктов из-за постоянной циркуляции воздуха. Всё приходится хранить в контейнерах с плотными крышками или заворачивать в плёнку.

Оригинальное решение проблемы предлагает Electrolux в системе Frost Free. В этих агрегатах морозилка работает по системе No Frost, а в камере с плюсовой температурой установлен классический, “плачущий” испаритель. Электрическая схема в целом идентична стандартным системам “без инея”.

Устройство компрессионного холодильника

Устройство холодильника лучше всего рассматривать на примере компрессионного образца, поскольку в быту чаще всего используются именно такие аппараты:

  1. – устройство, которое с помощью поршня проталкивает хладагент (газ), создавая разное давление на разных участках системы;
  2. Испаритель
    – емкость, в которую попадает разжиженный газ, впитывающий тепло из холодильной камеры;
  3. Конденсатор
    – емкость, в которой сжатый газ отдает тепло в окружающее пространство;
  4. Терморегулирующий вентиль
    – устройство поддерживающее необходимое давление хладагента;
  5. Хладагент
    – смесь газов (чаще всего используют фреон), которая под воздействием работы компрессора циркулирует в системе, забирая и отдавая тепло на разных ее участках.

Принцип работы пускового реле

Несмотря на большое количество запатентованных продуктов от различных производителей, схемы работы холодильников и принципы действия пусковых реле практически одинаковы. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.

Схема устройства и подключение к компрессору

Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую.

Другой вход (условно – фаза) внутри устройства расщепляется на два:

  • первый проходит напрямую на рабочую обмотку;
  • второй проходит через разъединяющиеся контакты на пусковую обмотку.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.

Электрическая схема пускозащитного реле может иметь незначительные модификации в зависимости от производителя. На рисунке приведена схема подключения этого устройства в холодильнике Орск

Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.

Также это можно сделать при наличии символьных идентификаторов возле выходов:

  • “S” – пусковая обмотка;
  • “R” – рабочая обмотка;
  • “C” – общий выход.

Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.

Замыкание контактов посредством индукционной катушки

Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.

В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.

При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.

На крышке реле с индукционной катушкой есть стрелка “верх”, которая указывает правильное положение устройства в пространстве. Если его разместить по-другому, то не произойдет размыкание контактов под действием силы тяжести

Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.

Регулирование подачи тока позистором

Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора. Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.

В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.

По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.

Позистор имеет форму низкого цилиндра, поэтому профессиональные электрики его часто называют “таблеткой”

Основные узлы: перечень, описание

Каждое устройство участвует в процессе теплообмена. Непрерывная и взаимосвязанная работа устройств требуется для поддержания в камерах холодильника постоянной низкой температуры. Ниже описаны устройства и какую работу они осуществляют.

Мотор-компрессор: назначение и особенности

Это главный узел. Он обеспечивает циркуляцию хладагента в трубопроводе системы теплообмена. В холодильнике может стоять один или два компрессора — это зависит от потребительских свойств и назначения.

Назначение двигателя — привести в движение компрессор. То есть он преобразовывает электроэнергию в возвратно-поступательные движения компрессора. Современные холодильники комплектуются поршневыми мотор-компрессорами. То есть электродвигатель размещён в них внутри корпуса устройства. Это позволяет избежать утечки фреона через уплотнители вала. В результате возможность поломки снижается.

Чтобы снизить вибрации от работы компрессора используется подвеска. Она делится на следующие типы:

  1. Внутреннюю. Двигатель подвешен на специальный демпфер внутри корпуса компрессора.
  2. Внешнюю. Компрессор подвешен на пружине.

Внутренняя подвеска наиболее распространена из-за повышенной возможности поглощения вибраций.

Для чего требуется конденсатор

Это устройство теплообмена. Тепло требуется отводить от фреона, который конденсируется, то есть превращается в жидкость и нагревается. В простых моделях бытовых холодильников конденсатор расположен на задней стенке и представляет собой змеевик.

Если же холодильник имеет большие размеры или промышленное назначение, то в качестве конденсатора служит радиатор. Зачастую он обдувается вентилятором для более эффективной отдачи тепла. Главное для конденсатора — хорошо охлаждаться. Это залог долгой работы холодильника.

Испаритель: обратный принцип

Это тоже устройство теплообмена. Только служит испаритель для охлаждения фреона. В устройстве хладагент закипает и отнимает тепло у среды, которую требуется охладить.

Капиллярная трубка: нормализация давления

Устанавливается между конденсатором и испарителем. Представляет собой медную трубу длиной от 1,5 до 3 метров. Диаметр сечения трубки — около 0,7 мм. Задача устройства — дросселирование жидкого хладагента и понижение его давления до уровня кипения до его попадания в испаритель.

Фильтрация хладагента осушителем

Его устанавливают на входе в капиллярную трубку. Предназначение устройства:

  1. Препятствие засорению капиллярной трубки.
  2. Предотвращение замерзания выхода трубки.
  3. Поглощение влаги, которая накапливается в хладагенте.

Докипатель: оберег компрессора

Это ёмкость между испарителем и компрессором. Требуется для того, чтобы хладагент докипел и не попал в компрессор в жидком состоянии. В противном случае компрессор ждёт гидроудар и выход из строя. Для повышения КПД докипатель ставят в месте, которое требует охлаждения, обычно в морозильной камере.

Особенности одно и двухкамерных холодильников

Несмотря на объединяющий их принцип работы — различия всё-таки есть. В большинстве однокамерных холодильников испаритель размещён в морозильном отсеке. В перегородке между ним и остальным объёмом камеры сделаны окна со шторками, которыми регулируется приток холодного воздуха. Надёжно, эффективно и проще некуда!

Двухкамерный холодильник, на котором есть только один компрессор, имеет по испарителю в каждой камере. Поначалу хладагент поступает в испаритель морозилки. После понижения в ней температуры фреон переходит в испаритель холодильной камеры. Когда температура в ней достигает заданного терморегулятором значения, отключается компрессор.

С недавних пор стали популярны модели с двумя компрессорами, каждый из которых предназначен для работы с одной камерой. Это позволяет устанавливать в каждой камере свою температуру. На первый взгляд кажется, что холодильный агрегат с одним компрессором экономичней. Однако это не совсем так, поскольку при необходимости у двухмоторных моделей возможно отключение одной камеры без ущерба для работы другой, что недопустимо у холодильников с одним компрессором.

Некоторые производители вместо второго компрессора применили клапана, управляемые электромагнитными катушками. Они устанавливаются на трубках, через которые фреон поступает в испарители. Это позволяет раздельно устанавливать температуру в камерах и отключать любую их них.

Электрическая схема холодильника Атлант 1709-02, 1700-02.

А1 – блок индикации В4-01-4,8 блок индикации М4-01-4,8, В1 – терморегулятор К-59 L2174, терморегулятор ТАМ 133-1М, EL –лампа освещения холодильной камеры, S1 – выключатель ВМ-4,8 , S2-выключатель, B2- терморегулятор К-56 L1954, терморегулятор Там145-2м-29-2,0-4,8-9-А, R1-нагреватель замораживания HX -01, RH1-тепловое реле компрессора, RA1-пусковое реле компрессора, CO1 – электродвигатель компрессора

Виды бытовых холодильников

По своему количеству камер холодильники делятся на:

  • Однокамерные;
  • Двухкамерные;
  • Многокамерные (три и более камер).

Также холодильник может иметь разное количество компрессоров. В обычных аппаратах используется один, но в некоторых моделях бывают два компрессора. От их количества и мощности зависит потребление электроэнергии холодильником.

Однокамерные холодильники

Это наиболее простой аппарат. Чаще в нем только одна камера для хранения продуктов, в которой поддерживается постоянная температура. Но существуют варианты с двумя отделениями – обычным и морозилкой.

Однокамерный холодильник имеет один испаритель. Более низкая температура в морозильной камере обеспечивается тем, что фреон сначала проходит через нее и немного нагревается. После этого он попадает в основной отсек.

Двухкамерные холодильники

В таких агрегатах есть обычная камера, отделенная от морозильной. Их отличие от однокамерных в том, что в каждом отсеке установлен свой испаритель. Это позволяет точно регулировать и поддерживать температурный режим. Двухкамерный холодильник может быть оснащен одним или двумя компрессорами.

Многокамерные холодильники

Такие модели довольно дороги и могут быть трех-, четырех- и пятикамерными. Как и в двухкамерных, в них есть морозильный отсек с минусовой температурой и обычный. Но в дополнение к ним есть отдельные отделения.

В многокамерных холодильниках есть нулевой отсек или зона свежести. В них поддерживается отдельный температурный режим. Чаще всего это 0…+1 градуса. В трехкамерных такой отсек один, в четырехкамерных – два, в пятикамерных – три.

Каждая зона свежести предназначена для хранения определенных продуктов. Например:

  • Рыбы;
  • Овощей и фруктов;
  • Мясных продуктов.

Работа холодильника

Устройство холодильника, а также принцип работы холодильника с одной камерой можно понять, просмотрев соответствующее видео:

Самым важным аспектом в понимании работы компрессионного аппарата является то, что он не создает холод как таковой. Холод возникает вследствие отбора тепла внутри устройства и отправки его наружу. Эту функцию выполняет фреон. Попадая в испаритель, который обычно состоит из алюминиевых трубок или, спаянных между собой пластин, пары фреона поглощают тепло.

Это нужно знать:

Далее под воздействием компрессора пары фреона покидают испаритель и переходят в конденсатор (система из трубок, которые располагаются внутри стенок и на задней части агрегата). В конденсаторе хладагент остывает, постепенно становясь жидким. По пути в испаритель газовая смесь осушается в фильтре-осушителе, а также проходит через капиллярную трубку. На входе в испаритель за счет увеличения внутреннего диаметра трубки давление падает и газ становится парообразным. Цикл повторяется до тех пор, пока не будет достигнута необходимая температура.

С чем сравнить бытовой холодильник?

Легко увидеть «принцип работы холодильника» в действии. Когда-нибудь плавали в море или бассейне? Когда выходите из воды и ложитесь на шезлонг, начинаете дрожать, даже если это + 30 °C! Это происходит потому, что, когда вода испаряется с кожи, то отводит тепло от тела и вызывает чувство холода. Тот же принцип, что и в холодильнике.

Давайте возьмём другой пример: лизните тыльную сторону ладони и ударьте по ней. Ладонь будет холоднее, и это показывает, что охлаждение является результатом испарения. Процесс такой же, как и в холодильнике: холодильник не всасывает холодный воздух снаружи, но забирает и отводит тепло от продуктов, хранящихся в охлаждаемом объёме. Вот почему задняя часть (конденсатор) горячая!

Принцип работы холодильника прост. Охлаждайте непрерывно воздух вокруг объекта. Чтобы понять, как работает холодильное устройство, возьмём сравнение с человеческим телом: когда потеем, пот вызывает испарение, потому что потребляет калории на коже. У прибора для охлаждения аналогично: жидкость испаряется и поглощает тепло внутри холодильного шкафа.

Если дверь открывается часто или ставится горячая посуда, прибор запускается чаще, чтобы восстановить первоначальный баланс. Тогда домашний ледник потребляет больше энергии

Также важно регулярно размораживать холодильничек: слой льда толщиной 2 мм увеличивает потребление электроэнергии на 10%, так как лёд предотвращает теплообмен

Принцип работы холодильника однокамерного с компрессором

Устройство термостата холодильника

Оптимальный климат в камере прибора поддерживает термостат. В некоторых моделях его можно найти в небольшой пластиковой коробке, расположенной внутри корпуса. Чтобы увидеть устройство, придется открутить и снять одну из стенок. В новых моделях терморегуляторы размещены снаружи, например, над дверцей.

С одной стороны детали есть трубка, ведущая к испарителю, а с другой — клеммы для присоединения проводов. В случае повышения температуры в камере хладагент расширяется, а давление в трубке увеличивается. В результате замыкаются контакты и запускается компрессор. При снижении температуры происходит обратный процесс — давление снижается, контакты размыкаются и компрессор останавливается. Современные холодильники оборудованы электронным термостатом, состоящим из блока управления с таймером и датчиков.

Холодильник предназначен для охлаждения продуктов как в бытовых, так и в промышленных условиях. Ответственно подойдя к выбору его типа и разобравшись в принципе устройства охлаждающей системы, можно сделать процесс эксплуатации прибора максимально комфортным.

Топ-10 недорогих двухкамерных холодильников

Как проверить пусковое реле холодильника

Нередки ситуации, когда рефрижератор вдруг выходит из строя. Причиной поломки может послужить множество факторов. Это и скачок напряжения в сети, и физическое повреждение, и производственный брак. Нужно знать, как можно диагностировать реле холодильника на стабильность. Провести небольшой тест можно самостоятельно в домашних условиях. В наличии необходимо иметь электрические измерительные приборы.

Посмотреть » Почему греется компрессор холодильника

Для начала следует выяснить, правильно ли запчасть располагается. Норма — строго вертикально. Затем нужно снять деталь, проверить ее целостность и контакты. Они могут закислиться либо загрязниться, тогда их стоит аккуратно обработать мелкой наждачкой. Контакт между клеммами можно проверить с помощью тестера. Замеченную ржавчину лучше удалить специальным раствором. Наличие следов горения означает только один вариант — деталь неисправна и подлежит обязательной замене.

Полученные в результате замера параметры сверяют с заявленными для данной модели рефрижератора. Если действия не привели к положительному результату, можно вызвать мастера на дом. На месте специалист, обладающий специальными знаниями и навыками, сможет определить, сколько стоит ремонт, как проверить пусковое реле холодильника на работоспособность наиболее эффективно и где еще может находиться поломка.

Где находится реле

Место изначального монтажа определяется производителем исходя их размера, типа и модели. Увидеть, где находится, и проверить реле, можно, сняв заднюю панель холодильника. При этом обязательно следует соблюдать технику электробезопасности.

Обзор распространенных поломок

Для устранения возникающих в холодильных агрегатах неисправностей необходимо иметь минимальные представления о наиболее распространенных поломках. Так как самостоятельный ремонт попросту невозможен без адекватного реагирования на возникшую проблему, детально изучите причины, по которым возникают те или иные ситуации.

Холодильник протекает

Может обуславливаться механическими повреждениями корпуса, разрушения термоизоляционного слоя и, как следствие, нарушение температурного режима. При этом образовывается конденсат в месте повреждения, который стекает по холодильнику. Для устранения неполадки необходимо восстановить слой термоизоляции и залатать отверстие.

Холодильник перемораживает и возникает иней

Если при открытии дверцы вы становитесь свидетелем намерзшего слоя инея и перемерзших продуктов, то такая ситуация могла возникнуть если:

  • Установлен слишком сильный уровень охлаждения, требуется регулировка;
  • Неисправности с датчиком температуры, компрессорной установкой и т.д.;
  • Неплотно прилегает уплотнитель дверцы, что могло произойти из-за потери эластичности;
  • Вышел из строя и требуется замена терморегулятора;
  • Дверь не закрывается до конца из-за переполненности камеры охлаждения.

Для проверки плотности прилегания дверей на заводе применяют специальный металлический щуп, который в домашних условиях можно заменить полоской бумаги. В месте проникновения бумаги под магнитную полосу возникает подсасывание воздуха из вне, что и обуславливает отложение льда и боле усердное охлаждение.

Холодильник включается, но не морозит и не холодит

Такая неполадка может возникать по причине:

  • Неисправности терморегулятора или установки режима охлаждения на минимум;
  • Сбоя настроек сложных узлов электронного управления в современных моделях;
  • Случайный запуск разморозки, при этом требуется полностью разморозить холодильник и включить его заново;
  • Резкая загрузка двухкамерных холодильников большими объемами продуктов, которые тот не успевает остудить;
  • Утечкой хладагента, при этом вам необходимо срочно отыскать место повреждения и устранить его;
  • Неисправности мотора компрессора или засорения всей системы охлаждения.

Холодильник не включается

При такой неполадке проверьте электрическую цепь на ее целостность. При этом возможны такие причины поломки:

  • Бытовая техника не включена в розетку, недостаточный уровень напряжения в сети или розетка неисправна;
  • Необходимо проверить цепь вилки и шнура на целостность;
  • Поломка реле или электрического мотора.

Современные холодильники Атлант, Самсунг и прочие могут не включаться из-за сбоев в блоке управления. Обнаружить такие неполадки в домашних условиях достаточно сложно.

Длительная работа без отключения

В нормальном режиме вы слышите активную работу в течении 10 – 20 минут. Потом он должен отключаться до следующего цикла. В противном случае происходит быстрый износ вращающихся элементов. Причиной неполадки может быть:

  • Неплотно закрытая дверь или горячий воздух окружающего пространства, из-за чего в этих бытовых приборах не достигается нужный уровень температуры;
  • Устройство работает в режиме сверхсильной заморозки, но такая работа не может продолжаться дольше регламентируемого заводской инструкцией;
  • Вышел из строя термический электронный датчик;
  • Происходит утечка фреона из системы охлаждения.

Принцип действия абсорбционных холодильников

В этих агрегатах, работающих на принципе испарения хладагента, которым является аммиак, нет компрессора. Циркуляция поддерживается за счёт растворения его в воде, производимого в абсорбере. После чего аммиачный раствор направляется в десорбер, а затем в дефлегматор, где происходит разделение раствора на составляющие.

После прохода конденсатора аммиак переходит в жидкое состояние и через абсорбер возвращается в испаритель. Если сказать понятными словами абсорбер — это ёмкость для создания и хранения раствора, десорбер — испаритель, дефлегматор — охладитель. Для улучшения рабочих характеристик в раствор добавляется водород или иной инертный газ.

В быту холодильники этого вида встречаются крайне редко, так как недолговечны по сравнению с компрессионными моделями, а аммиак ядовит.

Принципиальная схема устройства холодильника

Ещё 30 – 40 лет назад бытовые холодильники имели довольно простое строение: мотор-компрессор запускался и отключался 2 – 4 устройствами, о применении электронных плат управления и речи быть не могло.

Современные модели имеют множество дополнительных опций, но принцип работы в целом остается неизменным.


В старых холодильниках всё дополнительное оборудование сводится к индикатору питания и лампочке освещения в холодильной камере, которая отключается кнопкой при закрытии двери

Терморегулятор – основной и единственный орган управления, которым пользователь может настроить работу старого холодильника, располагается обычно внутри холодильной камеры. Под силовым рычагом – крутящейся ручкой – скрыта пружина сильфона. Она сжимается, когда в камере холодно, тем самым размыкая электрическую цепь и отключая компрессор.

Как только температура поднимается, пружина распрямляется и вновь замыкает цепь. Ручка с указателями силы заморозки холодильника регулирует допустимый диапазон температур: максимальную, при которой компрессор запускается, и минимальную, при которой охлаждение приостанавливается.

Тепловое реле выполняет защитную функцию: контролирует температуру двигателя, поэтому расположено непосредственно возле него, часто совмещено с пусковым реле. При превышении допустимых значений, а это может быть 80 градусов и более, биметаллическая пластина в реле изгибается и прерывает контакт.

Мотор не получит питания до тех пор, пока не остынет. Это защищает как от поломки компрессора вследствие перегрева, так и от пожара в доме.

Мотор-компрессор имеет 2 обмотки: рабочую и стартовую. Напряжение на рабочую обмотку подается напрямую после всех предыдущих реле, но этого недостаточно для запуска. Когда напряжение на рабочей обмотке повышается, срабатывает пусковое реле. Оно дает импульс на стартовую обмотку, и ротор начинает вращаться. В результате поршень сжимает и проталкивает по системе фреон.


Мотор-компрессор сжимает и перекачивает фреон по трубкам системы, что обеспечивает перенос тепла из камер холодильника наружу, охлаждение продуктов

В целом цикл работы холодильника можно описать следующим образом:

  1. Включение в сеть. Температура в камере высокая, контакты терморегулятора замкнуты, мотор запускается.
  2. Фреон в компрессоре сжимается, его температура повышается.
  3. Хладагент выталкивается в змеевик конденсатора, расположенный за спиной или в поддоне холодильника. Там он остывает, отдает тепло воздуху и переходит в жидкое состояние.
  4. Через осушитель фреон попадает в тонкую капиллярную трубку.
  5. Попадая в испаритель, расположенный внутри камеры холодильника, холодильный агент резко расширяется благодаря увеличению диаметра трубок и переходу в газообразное состояние. Полученный газ имеет температуру ниже -15 градусов, поглощает тепло из камер холодильника.
  6. Немного нагретый фреон поступает в компрессор, и всё начинается заново.
  7. Через некоторое время температура внутри холодильника достигает заданных значений, контакты терморегулятора размыкаются, мотор и движение фреона останавливаются.
  8. Под воздействием температуры в помещении, от новых тёплых продуктов в камере и открывания двери, температура в камере повышается, терморегулятор замыкает контакты и начинается новый цикл охлаждения.

Эта схема в точности описывает работу старых однокамерных холодильников, в которых один испаритель.


Однокамерные холодильники имеют небольшую морозильную камеру, не отделенную теплоизоляцией от основной, одну дверцу. Продукты в передней части морозилки могут подтаивать

Как правило, испаритель является корпусом морозилки в верхней части агрегата, не изолированный от холодильной камеры. Отличия в устройстве других моделей рассмотрим далее.

Через какое время должен отключаться

Время от включения двигателя до его следующего запуска называется циклом работы холодильника. Он состоит из двух этапов: работа компрессора и охлаждение электрического мотора.

Для мастеров длительность цикла — это показатель нормального функционирования агрегата. Исправный компрессор должен работать 30-50% времени цикла. Например, 20 минут работает, 20 минут отдыхает.

Не существует единого стандарта времени, через которое должен отключаться холодильник. Ориентироваться можно на значение 10-15 минут.

На продолжительность работы компрессора может влиять несколько факторов:

  • климатический индекс устройства;
  • температура окружающей среды;
  • температура продуктов внутри камеры;
  • близость отопительных приборов и плиты.

Если в квартире жарко и работает духовка, это увеличивает время работы холодильника. Нельзя ставить в холодильную камеру горячие кастрюли, так как это увеличивает нагрузку на двигатель, время выключения отодвигается, и возрастает риск перегрева.

Периодически стоит проверять, через какое время должен отключаться холодильник. Если он работает слишком долго, это показатель неполадок компрессора или реле. Чтобы понять, какая деталь сломалась, нужно разобрать схему и прозвонить элементы.

Источник



Расклинивания компрессора холодильника

В случае, если после подключение компрессора он не работает, причиной поломки может быть заклинивание механизма. Для этого нужно сделать расклинивание. Понадобится приспособление, состоящее из двух диодов. Его подсоединяют к обмоткам электродвигателя компрессора и дают на них кратковременное напряжение в течение 3-5 секунд. Затем процедура повторяется через 30 секунд.

В результате происходит расклинивание механизма, так как на валу электродвигателя возникает знакопеременный вращающий момент, который приводит ротор в вибрацию с частотой до 50 Герц. Данная вибрация, передающаяся к заклиненным элементам компрессора расклинивает их.

Будьте внимательны! При отсутствии соответствующих знаний, опыта и навыков браться за эту процедуру самостоятельно не следует. Если вы не уверенны в своих силах – обратитесь к специалистам. Они проведут тщательную диагностику и профессионально отладят все механизмы работы холодильника.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
