Как проверить компрессор на холодильнике с помощью мультиметра, тестера, манометра

Почему мотор компрессора в холодильнике выходит из строя

Как любой другой, холодильный мотор-компрессор ломается по четырём основным причинам:

Неправильная эксплуатация холодильника. Холодильный шкаф установлен рядом с источником тепла: батареей отопления или плитой, поэтому двигатель перегревается. Повышенная температура может вызвать пробой изоляции обмоток. Если холодильник подключён к сети с большими перепадами напряжениями или тока без стабилизатора, скачки электрических величин могут спровоцировать перегрев изоляции. Длительный перегрев нарушает целостность обмоток и приводит к замыканию или обрыву.
Износ двигателя. У мотора есть рабочий ресурс часов. После его выработки производительность падает и ухудшаются изоляционные свойства обмоток. Двигатель теряет мощность, дольше работает без отдыха, из-за чего перегревается. Сопротивление обмоток становится ниже, изоляция греется и трескается. Из-за этого может возникнуть замыкание, обрыв или пробой на корпус.
Заводской брак двигателя. Хотя брак редкая причина, но иногда это случается. При сборке изоляцию обмоток, контакты, поршень или клапаны компрессора могут повредить. На тестировании брак не проявится, но при работе холодильника дефекты быстро «вылезут», и технику придётся отдавать в гарантийный ремонт.

Вы проверили мотор холодильника на работоспособность и нашли неисправность? Звоните в «Айс Мэн»! Мастер приедет и установит новый компрессор. Ремонтируем после заявки в течение 24-х часов, даём гарантию 2 года на установленные узлы, запчасти и обслуживание.

Источник

Проверка компрессора холодильника своими руками

Многих интересует, как проверить компрессор холодильника: рабочий или нет. Стоит ознакомиться с особенностями его функционирования. Оно состоит из 3 последовательных этапов:

Принцип работы мотора-компрессора холодильника заключается в запуске реле, замыкающем электроцепь. Оно включается, когда повышается температура. Приводится в действие нагнетатель, создавая необходимое давление в системе, и хладагент поступает в радиатор испарителя. Фреон становится жидким, и образуется много тепла. Оно рассеивается в холодильной камере с помощью решетки радиатора — змеевика.
Пройдя конденсатор, газ оказывается в капиллярном трубопроводе. Там давление стабилизируется и медленно уменьшается.
Жидкий хладагент под низким давлением попадает в испаритель. Он нагревается до нужной температуры. Хладагент превращается в пар. Конденсатор охлаждается, а температура в холодильном устройстве снижается.

Перечисленные этапы образуют цикл. Он повторяется всегда, когда температура повышается более заданной отметки. Показания фиксирует специальный датчик.

Требуется подготовить необходимые приспособления:

отвертки с профилями;
гаечные ключи 8, 10 и 13 мм;
плоскогубцы;
мультиметр;
манометр;
3 проводниковых перемычки с клеммами;
изоленту и заглушки из резины или винила.

Можно заменить отвертки шуруповертом с набором насадок. Желательно использовать средства индивидуальной защиты. Хладагент может оказаться токсичным или взрывоопасным. При работе с ним нужно быть предельно осторожным.

Неисправность нагнетателя бывает связана с различными причинами. Знание механизма работы холодильника позволит определить поломку самостоятельно

Важно учитывать тип термостата

Если он механический, существует 3 причины неисправности:

повреждение реле;
поломка термостата;
выход из строя нагнетателя холода.

Проверка сопротивления

Стоит проверить сопротивление мотора холодильника мультиметром. Сначала рекомендуется выяснить, исправен ли питающий провод. Если он в порядке, требуется проверить компрессор. Следует убрать блок защиты, вытащить содержимое и отключить от реле. Щипцами мультиметра нужно провести попарное измерение проводов. Значения необходимо сверить с таблицей рекомендуемых показателей для данной модели нагнетателя.

Параметры для обычного варианта между контактами:

сверху слева и справа — 20 Ом и 15 Ом;
левосторонним и правосторонним — 30 Ом.

Наличие отклонений указывает на поломку. Рекомендуется определить сопротивление между проходными контактами и корпусной частью. Знак бесконечности свидетельствует об исправности прибора. Когда тестер показывает 0 или любое другое число, имеется повреждение.

Проверка давления

При проверке холодильника на работоспособность нужно измерить давление в корпусе. Подсоединить имитатор к нагнетающему штуцеру. Снять показания при запущенном компрессоре. Он считается исправным, когда на манометре давление 6 атмосфер. Если показатель более низкий, понадобится замена корпуса.

Проверка тока

После определения сопротивления полезно узнать силу тока. Подсоединить реле компрессора и электродвигатель. Тестером зажать контакт сети, ведущий к прибору. Нормальное значение силы тока идентично мощности мотора. Например, при 120 Вт допустимо 1,1-1,2 А.

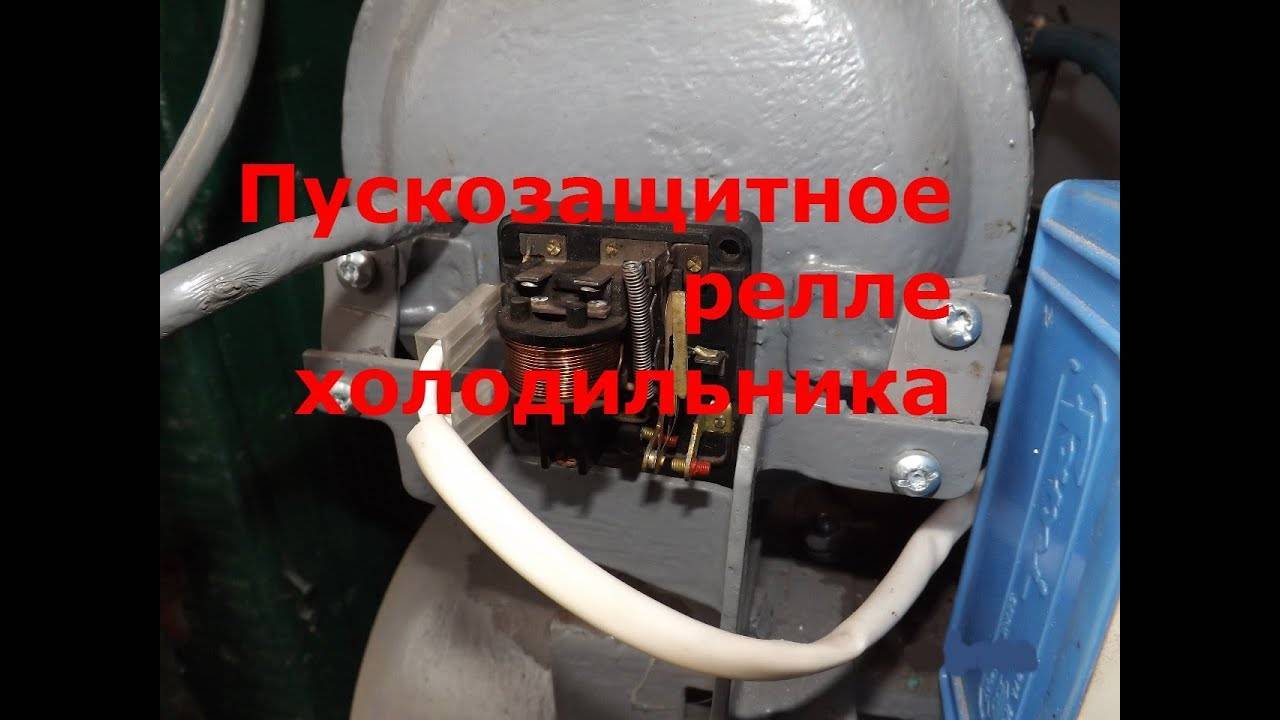

Как проверить реле

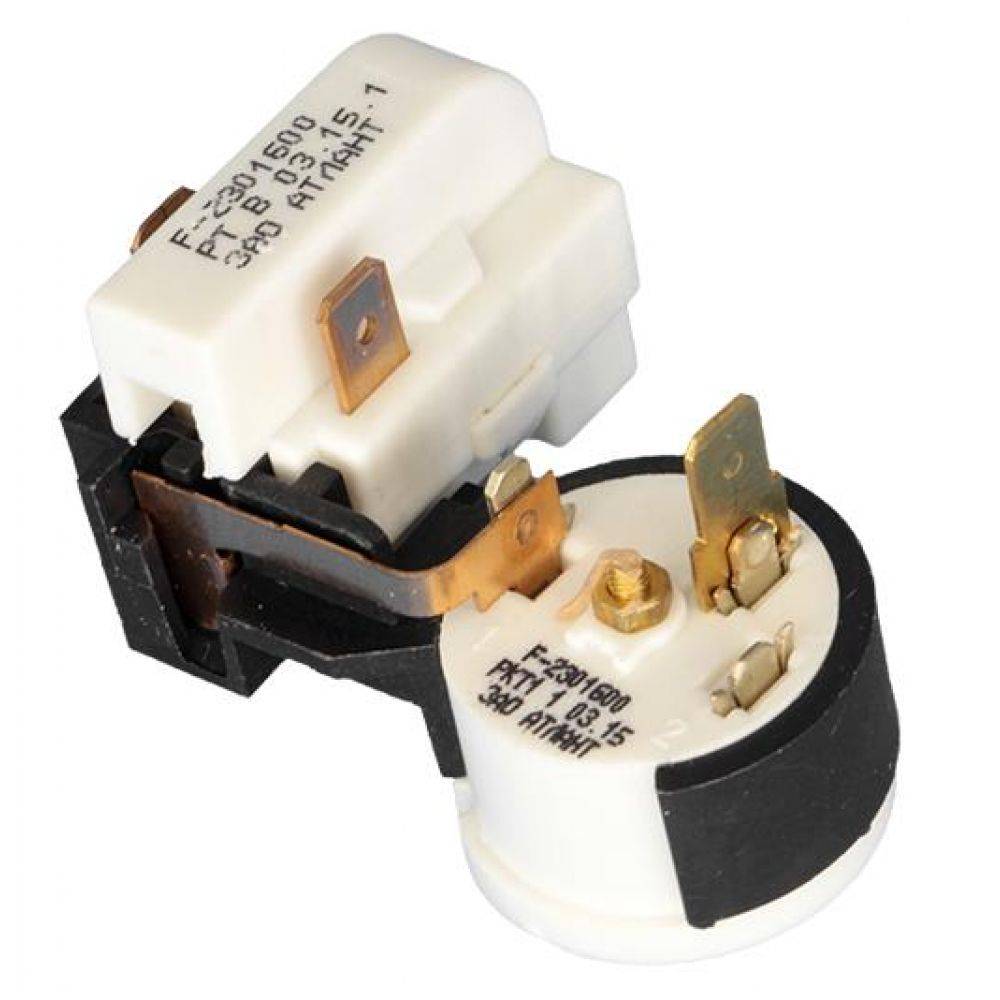

Для определения работоспособности холодильника нужно знать, как проверить реле компрессора:

на тестере включить функцию измерения сопротивления и убрать с реле защитный кожух;
из корпуса насосного устройства выведены 3 кабеля, подсоединенные к основному выходу и обмотке;
последовательно подключить щипцы к контактам.

На сопротивление влияет модификация электродвигателя и дата изготовления. Допустимый показатель — 15-40 Ом. Если значение больше на 10, мотор сломан.

Проверка работоспособности

По каким причинам компрессор перестает работать:

Сгорел. Такое случается в результате резкого скачка напряжения и повышенной нагрузки.
Сломалось пускозащитное реле.
Неисправна проводка.

Чтобы узнать, рабочий прибор или нет, воспользуйтесь мультиметром. Как только вы добрались до мотора, нужно убедиться, что корпус не пробивает, иначе он может ударить током. Чаще всего такое случается в старых холодильниках. Приложите щупы мультиметра к корпусу и каждому контакту поочередно. Если на дисплее показывает «∞» — значит, все в порядке. Если на табло появились цифры, обмотка неисправна.

Чтобы выполнить дальнейшую диагностику, нужно демонтировать кожух и открыть доступ к компрессору. Для этого:

Отсоедините проводку от контактов.
Перекусите трубки мотора, которые соединяют его с другими частями.

Открутите крепежные болты кожуха и достаньте из корпуса.

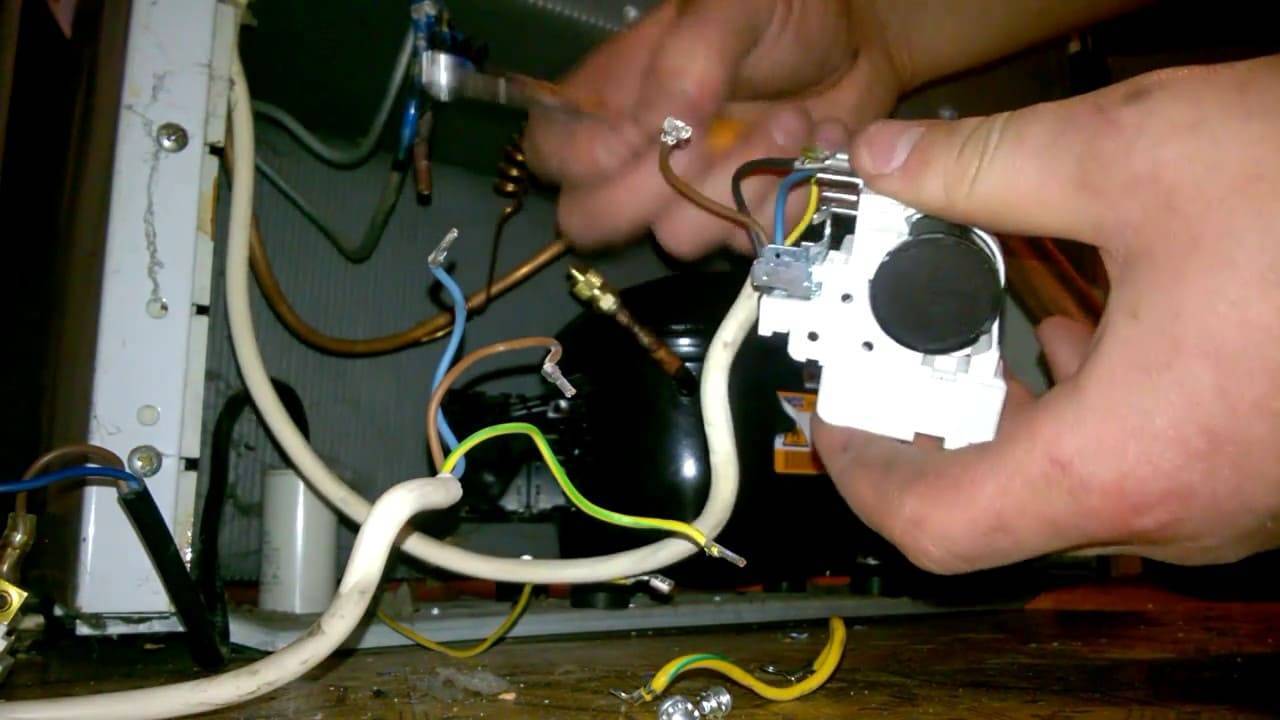

Отсоедините реле, выкрутив винты.

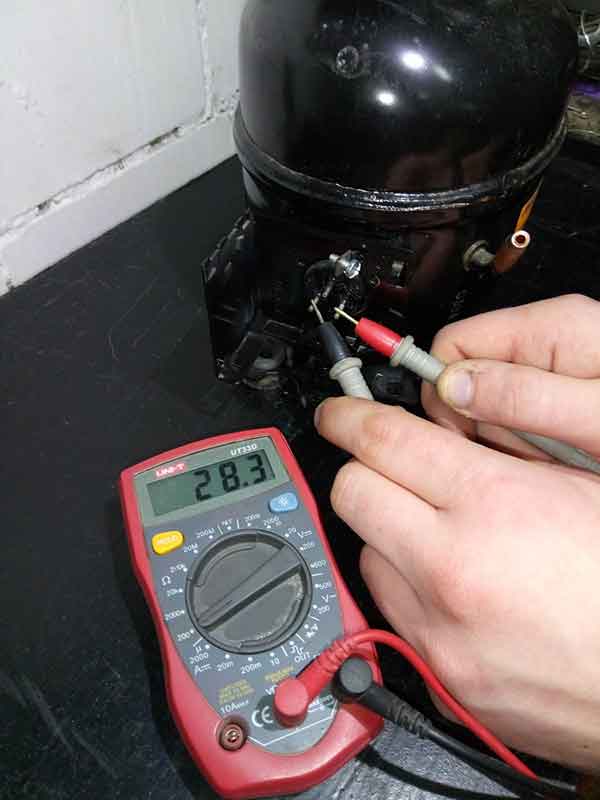

Теперь возьмите прибор для проверки и измеряйте сопротивление между контактами.
Приложите щупы к правому и левому выходному контакту. В норме сопротивление составит 30 Ом. Правый верхний покажет 15 Ом, а верхний левый — 20 Ом.

Компрессор выдержал проверку, но техника не работает? Значит, приступайте к дальнейшим испытаниям, но не тестером, а манометром.

Вам нужно измерить давление.
Подсоедините к нагнетающему штуцеру шланг с отводом.
Запустите мотор.
Измеряйте давление.
Показания при исправном приборе должны быть 6 Атм и повышаться. В таком случае нужно быстро отключить манометр, иначе он сломается.
Если давление немного не доходит до 6 Атм, такой двигатель может устанавливаться в холодильниках средних размеров. Показания доходят до 4-5 Атм, значит, мотор может использоваться в однокамерных холодильниках. Компрессор с давлением менее 4 Атм — нерабочий.

Проверка на исправность пройдена, но результата нет. Агрегат все также не включается. В таком случае можно установить работоспособность мотора подключением напрямую, без пускового реле.

Выполните подключение двигателя через шнур по схеме:

В крайнем случае проверить, работает ли мотор, можно через реле. Возможно, ток не доходит до прибора.

До этого диагностика проводилась без реле, теперь подключите его к мотору.
Выполните запуск.
Вооружитесь тестером с клещами.
Прижмите клещами сетевой провод, который ведет к прибору.
Посмотрите на показатели: при мощности 140 Вт ток должен быть 1,3 А. При мощности 120 В — 1,1–1,2 А.

Теперь вы знаете, как проверить мотор-компрессор своими руками. Для убедительности посмотрите видео о диагностике:

https://youtube.com/watch?v=Zb4hVf9rLaY

Диагностика компрессора

При сбое в работе компрессора в первую очередь необходимо проверить кабель. Если кабель исправен, то нужно исследовать сам компрессор. Для проверки компрессора нужно:

Снять защитный кожух извлечь компрессор и отсоединить реле.
С помощью тестера проверить сопротивление. Если между верхним и левым контактами сопротивление равно 20 Ом, между правым и верхним — 15 Ом, а между левым и правым — 30 Ом, то компрессор исправен. Если показания сопротивления отличаются от этих значений, то компрессор неисправен.
Проверить сопротивление между проходными контактами и кожухом. Если мультиметр показывает обрыв, то агрегат исправен. Если прибор показывает какое-либо значение, то это говорит о серьезных неисправностях.

Также работу компрессора можно проверить с помощью манометра. Для этого манометр с помощью шланга нужно соединить с нагнетающим штуцером и измерить давление при включенном компрессоре. Если при этом значение давления составляет 6 атмосфер, то компрессор исправен.

Если электродвигатель работает, но необходимая температура в холодильнике не достигается, то причина заключается в утечке фреона. Здесь без помощи квалифицированного специалиста не обойтись.

Как проверить сопротивление?

Перед тем, как проводить самостоятельную диагностику компрессора холодильника, желательно провести проверку на пробой. Это нужно для того, чтобы не получить электротравму (внутренняя обмотка электродвигателя может давать напряжение на корпус). Эта ситуация может произойти с холодильниками старого образца.

Для проверки необходимо измерить сопротивление между корпусом и каждым из контактов. При этом, на корпусе нужно найти место, где отсутствует краска либо краску необходимо соскрести.

При проверке сопротивление на мультиметре должно показывать «бесконечность». Если прибор показывает какое-либо значение, то это говорит о неисправности электродвигателя и дальнейшая диагностика компрессора может иметь опасные последствия. В этом случае нужно действовать следующим образом:

Снять крышку пускового реле.
Отключить пусковое реле.
Проверить сопротивление между контактами с помощью мультиметра или омметра. Сопротивление между контактами проверяется в такой последовательности: между двумя нижними, между нижним и верхним левым, а затем между нижним и верхним правым контактами. Полученные значения сопротивлений необходимо сверить со специальной таблицей, в которой показаны оптимальные значения сопротивлений для данной модели. Следует отметить, что сопротивление пусковой обмотки больше сопротивления рабочей. Хотя, у некоторых зарубежных моделей это не так. Если между какими-либо контактами сопротивление равно 0, то это говорит о неисправности компрессора.

Как проверить ток?

После проверки сопротивления желательно также проверить и ток. Для этого нужно подключить реле и включить в работу электродвигатель. При этом, нужно быть уверенным в исправности данного реле.

Для проверки тока лучше всего использовать мультиметр, имеющий клещи. Клещами нужно зажать один из сетевых проводов. Величина силы тока должна быть прямо пропорциональна мощности электродвигателя. Например, для электродвигателя мощностью 140 Вт сила тока должна быть равна 1,3 А.

Когда следует проверить компрессор — признаки неисправности

Мотор-компрессор — важный рабочий узел холодильника, который обеспечивает циркуляцию хладагента по системе трубопроводов. Мотор расположен сзади в нижней части холодильного шкафа. Он может находится в закрытом отсеке за панелью или в открытой нише.

В большинстве старых и новых моделей стоят линейные компрессоры с подключением через реле.

В улучшенных современных — инверторные с управлением через преобразователь тока. Мотор на них подключен через клеммную колодку.

По конструкции компрессоры делятся на поршневые, их большинство, и ротационные. Но признаки неисправности у всех общие. В список основных входят:

повышенная температура только в одном или в обоих отсеках;
компрессор работает постоянно, с очень короткими промежутками отдыха;
узел включается, работает несколько секунд, потом щёлкает реле, и мотор отключается, через некоторое время цикл повторяется, корпус компрессора сильно греется;
мотор не запускается, корпус не греется.

Неисправности могут быть связаны с дефектами пускозащитного реле или компрессора.

Когда следует проверить компрессор — признаки неисправности

В большинстве старых и новых моделей стоят линейные компрессоры с подключением через реле.

повышенная температура только в одном или в обоих отсеках;
компрессор работает постоянно, с очень короткими промежутками отдыха;
узел включается, работает несколько секунд, потом щёлкает реле, и мотор отключается, через некоторое время цикл повторяется, корпус компрессора сильно греется;
мотор не запускается, корпус не греется.

Неисправности могут быть связаны с дефектами пускозащитного реле или компрессора.

Прозвонка компрессоров кондиционеров

Самый распространённый тип компрессоров в кондиционерах – однофазные компрессоры с пусковой обмоткой.

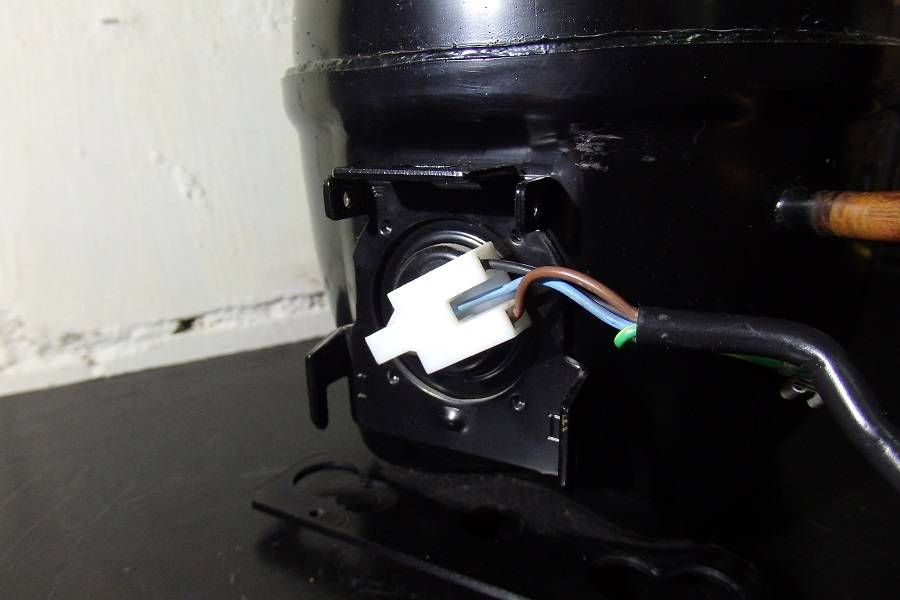

Чтобы получить доступ к контактам компрессора необходимо разобрать кондиционер так, чтобы был доступ к компрессору. Обычно контакты защищены крышкой, которая закручена винтом, найти её вы можете по проводам, которые подходят к компрессору. После снятия крышки вы увидите три контактных вывода на которые надеты клеммы с проводами.

Необходимо снять провода и мультиметром измерить сопротивление между выводами. Ставим переключатель прибора на функцию измерения сопротивления (обозначается буквой Ω). Если мультиметр показывает бесконечно большое сопротивление между выводом С и остальными, то это означает обрыв, в случае встроенной защиты нужно убедиться что компрессор не перегрет и не сработала защита, в противном случае, и если защита внешняя-компрессор неисправен. Если сопротивление стремится к нулю это означает короткое замыкание и компрессор также неисправен.

Точное значение сопротивлений зависит от мощности компресссора, точности вашего прибора и может колебаться в пределах, примерно, 1-20 Ом.

Как видно из схемы, сопротивление между выводами М и S должно равняться сумме сопротивлений между клеммами S и С и между М и C.

Как правило, рабочая обмотка (M-C) более мощная, поэтому её сопротивление меньше чем у пусковой (S-C).

В каждом компрессоре существует тепловая защита, но она может быть встроенная как на схеме, или находиться под крышкой, рядом с выводами компрессора.

Если она не встроенная, так называемая «таблетка», то её можно прозвонить отдельно и заменить в случае неисправности (она должна быть замкнута в нормальном состоянии, размыкается при достижении определённой температуры 90-120 ° С ).

Сразу оговорюсь, что таким способом мы не сможем определить короткозамкнутые витки, для этого существуют другие приборы (но и они недостаточно стабильно определяют короткозамкнутые витки).

Устройство компрессора

Компрессора многих бытовых холодильников во многом схожи между собой.

Принцип работы состоит в следующем. Фреон в газообразном состоянии в результате сжатия нагревается, а с помощью конденсатора охлаждается. переходит в жидкое состояние и охлаждает окружающее пространство. Затем через капиллярный расширитель фреон идет на повторение цикла. Залогом качественной работы холодильника является постоянное движение фреона по этому циклу. Вот поэтому компрессор часто называют сердцем холодильника.

Компрессор включает в себя: поршневой электромотор с системой клапанов, рабочую обмотку, пусковую обмотку и реле. Поршневой электродвигатель работает от переменного тока. Компрессор имеет три выхода: от пусковой обмотки, от рабочей обмотки и общий выход. Эти три выхода расположены в нижней части компрессора в форме треугольника. Эти контакты соединены с реле, которое включает в работу электродвигатель.

Принцип работы пускового реле

Несмотря на большое количество производителей комплектующих к холодильникам, схема работы и конструкция пусковых реле практически одинакова. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.

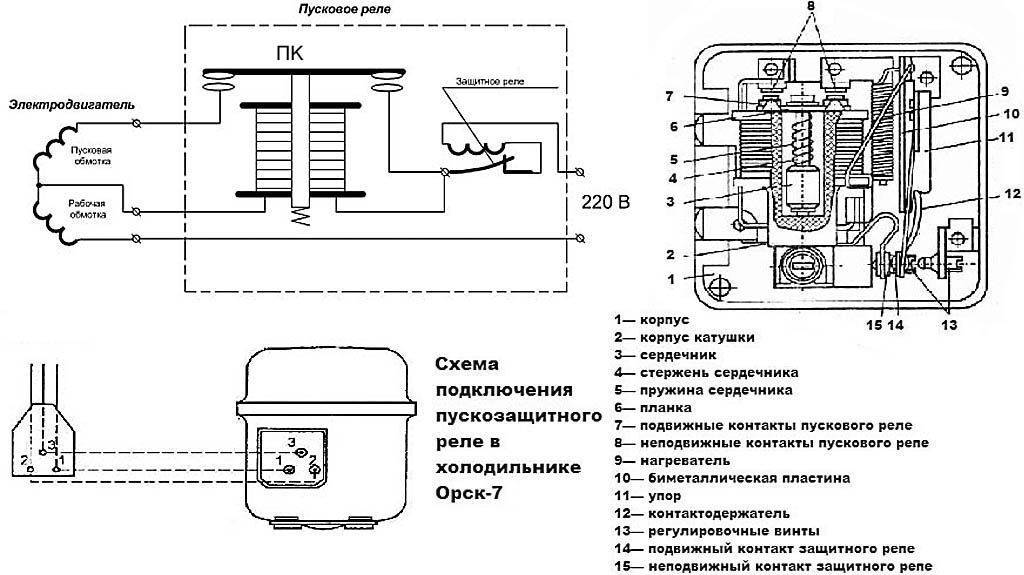

Схема устройства и подключение к компрессору

Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую, а другой (условно – фаза) внутри устройства расщепляется на два:

первый проходит напрямую на рабочую обмотку;
второй проходит через разъединяющиеся контакты на пусковую обмотку.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.

Электрическая схема пускозащитного реле может иметь незначительные модификации в зависимости от производителя. Например, защитный блок может быть вынесен на жилу, которая расположена внизу на рисунке

Поэтому необходимо найти документацию или разобрать компрессор для понимания расположения проходных контактов. Также это можно сделать при наличии символьных идентификаторов возле выходов:

«S» – пусковая обмотка;
«R» – рабочая обмотка;
«C» – общий выход.

Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.

Замыкание контактов посредством индукционной катушки

Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.

В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.

При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.

На крышке реле с индукционной катушкой есть стрелка «верх», которая указывает правильное положение устройства в пространстве. Если его разместить по-другому, то не произойдет размыкание контактов под действием силы тяжести

Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.

Регулирование подачи тока позистором

Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора. Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.

В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.

По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.

Позистор имеет форму низкого цилиндра, поэтому профессиональные электрики его часто называют «таблеткой».

Почему мотор компрессора в холодильнике выходит из строя

Как любой другой, холодильный мотор-компрессор ломается по четырём основным причинам:

Неправильная эксплуатация холодильника. Холодильный шкаф установлен рядом с источником тепла: батареей отопления или плитой, поэтому двигатель перегревается. Повышенная температура может вызвать пробой изоляции обмоток. Если холодильник подключён к сети с большими перепадами напряжениями или тока без стабилизатора, скачки электрических величин могут спровоцировать перегрев изоляции. Длительный перегрев нарушает целостность обмоток и приводит к замыканию или обрыву.
Износ двигателя. У мотора есть рабочий ресурс часов. После его выработки производительность падает и ухудшаются изоляционные свойства обмоток. Двигатель теряет мощность, дольше работает без отдыха, из-за чего перегревается. Сопротивление обмоток становится ниже, изоляция греется и трескается. Из-за этого может возникнуть замыкание, обрыв или пробой на корпус.
Заводской брак двигателя. Хотя брак редкая причина, но иногда это случается. При сборке изоляцию обмоток, контакты, поршень или клапаны компрессора могут повредить. На тестировании брак не проявится, но при работе холодильника дефекты быстро «вылезут», и технику придётся отдавать в гарантийный ремонт.
