Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

Устранение возможных неисправностей

В морозные дни возможно обледенение конденсата на выходе из системы удаления дыма. Наиболее сложная ситуация, когда лёд заполняет пространство между трубами, затрудняя подачу воздуха на горение. Это явление значительно снижает эффективность работы котельного оборудования.

В какой-то степени помогает утепление. Но наиболее эффективное решение заключается в присоединении к трубе выхлопа насадки, удлиняющей и сужающей её.

За счёт создания дополнительной тяги конденсат буквально вылетает вместе с дымовыми газами. Некоторые современные котлы снабжаются такими насадками в стандартной комплектации.

Вторым вариантом решения является снабжение дымоотвода сборником конденсата, представляющим из себя отвод небольшого диаметра в нижней части коаксиального дымохода.

Как уменьшить температуру дымовых газов в дымоходе

При сгорании природного газа образуется углекислый газ, пар, сернистые солеобразующие оксиды т. д. Оптимальная температура дымовых газов на выходе из дымохода должна составлять 100–110 оС.

При слишком низкой температуре топочных газов на выходе из дымохода будет образовываться конденсат, а внешняя часть трубы начнёт обмерзать К тому же наличие постоянного конденсата в дымовом канале приводит к ослаблению естественной тяги

Поэтому так важно следить за температурой уходящих газов, которая напрямую зависит от сечения дымовой трубы

Из сказанного можно сделать вывод, что при правильном расчёте температура дымовых газов будет находиться в районе оптимальных значений. Если же температура завышена и её требуется уменьшить, это напрямую свидетельствует о том, что сечение дымовой трубы не соответствует мощности газового котла. Для уменьшения температуры выходящих газов рекомендуется пересобрать дымоотводящую систему с учётом нормативных значений.

Нормативная база

Коаксиальный дымоход для газового котла (как правильно выбрать газовый котел для дома ) должен быть установлен в соответствии с требованиями действующих нормативных документов. На текущий момент устройство дымоотводов регламентируется сводом правил СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003».

Согласно данному документу, в системах поквартирного теплоснабжения «…выбросы дымовых газов следует предусматривать через коллективные дымовые каналы выше кровли здания. Устройство дымоотводов от каждого теплогенератора через наружные стены (в том числе через окна, под балконами и лоджиями) в жилых многоквартирных зданиях не допускается. Дымовые каналы не допускается прокладывать через жилые помещения.»

Таким образом, если специалисты проектно-монтажной организации предлагают клиенту выполнить индивидуальный отвод продуктов сгорания ниже уровня крыши, такой дымоход будет противоречить действующей нормативной документации.

Допустимые направления вывода коаксиального дымохода в многоквартирных зданиях.

СНиП 41-01-2003 не указывает, на какую высоту дымоход должен возвышаться над крышей здания. Так как данная неопределенность вызвала ряд споров и жалоб населения, в 2008 году Роспотребнадзор выпустил директивное письмо N 01/12070-8-32 «Об установке поквартирных систем отопления», согласно которому расстояние от сечения газоотводного канала до конька крыши жилого здания должно составлять не менее 1,5 метров. Следует отметить, что действие директивного письма не распространяется на частные одноквартирные дома, которым производители дымоходов рекомендуют значение аналогичного расстояния от 0,5 метра.

Что касается дымоходов систем индивидуального теплоснабжения, согласно СНиП 41-01-2003, их устройство не должно противоречить требованиям, выдвигаемым к дымоходам многоквартирных домов.

Из этого следует, что нормативная база не запрещает использовать коаксиальные дымоходы с горизонтальным выводом в индивидуальных жилых домах. За неимением нормативной документации, четко прописывающей требования к расположению каналов дымоотвода в домах частной застройки, проектно-монтажные организации на практике используют «Нормы и Правила ЕС для газовых котлов» содержащие следующие требования к обустройству дымохода частного дома:

  1. расстояние от стены другого здания, на которой в радиусе 3 м от отверстия для выхода дыма нет других отверстий для выхода продуктов сгорания и наконечников труб должно составлять не менее 2 м;
  2. расстояние от стены другого здания, на которой в радиусе 3 м от отверстия для выхода дыма имеются других отверстий для выхода продуктов сгорания и наконечников труб должно составлять не менее 3 м.

Таким образом, в частных домах могут применяться коаксиальные дымоотводы с горизонтальным и вертикальным выходом, а в квартирах многоквартирных домов – исключительно вертикальные, выходное сечение которых возвышается над крышей на 1,5 метра.

Следует отметить, что до 2012 года (до издания свода правил СП 60.13330.2012) СНиП не запрещали использование горизонтальных дымоходов в многоквартирных жилых домах, так как на момент составления старых правил системы индивидуального отопления еще не имели широкого распространения. С увеличением популярности индивидуального отопления квартир горизонтальные дымоходы получили широкое распространение, как недорогой и эффективный способ отвода продуктов горения.

Выступающая наружу здания часть горизонтального дымохода.

Несмотря на простоту и экономическую привлекательность, причиной изменения правил послужили 2 фактора:

  • частые жалобы жильцов, в окна которых проникал дым из расположенных по близости дымоотводов соседей;
  • опасность возгорания балконов из-за непосредственной близости потока горячих газов, которые, многими горожанами используются как склад старых вещей.

Как правило, горизонтальные дымоотводы в многоквартирных домах, обустроенные до 2012 года, не демонтируют. если система дымоотведения не вызывает неудобств у жильцов близлежащих квартир или домов.

Недостатки коаксиальных дымоходов

Двухканальная система отвода дымовых газов имеет и ряд недостатков, к которым можно отнести:

  • Необходимость согласования с санэпиднадзором, так как конденсат требуется утилизировать в специально отведенных местах, о чем необходимо проинформировать надзорные органы. В первую очередь это касается монтажа общих коаксиальных дымоходов в многоквартирных домах. Владельцев частных домов представители газовой службы просто предупреждают об опасности токсичного конденсата и о недопустимости его слива в канализацию или попадания на грунт.
  • Чувствительность к правильности установки. Даже небольшие погрешности в монтаже способны привести к снижению тяги, образованию повышенного количества конденсата, обледенению трубы.

Пожарные требования, предъявляемые к дымоходам

Обязательным условием является то, чтобы устройство дымохода для твердотопливного котла полностью отвечало правилам пожарной безопасности. Характерной чертой использования таких конструкций, является высокий температурный режим отходящих газов, более 300°С. Когда происходит возгорание сажи, нагрев доходит до 1000°С. И как итог — возрастает риск случайного возгорания здания.

В нормах пожарной безопасности указывается необходимость в противопожарных разрывах при прохождении плит перекрытия, кровли.

Пример теплоизоляции трубы дымохода

В правилах пожарной безопасности описаны следующие пункты:

  1. В процессе прохождения через кровельные и межэтажные перекрытия, выполненные из горючих материалов, следует позаботиться о противопожарных разрывах. От утепленного дымохода, толщина теплоизоляции которого составляет 50 мм и более, с применением стальной одностенной трубы, разрыв должен равняться 25 см. В зазоры помещается негорючая теплоизоляция. В бетонных плитах нет нужды в обеспечении разрывов. Для установки следует прорезать отверстие, на 10 мм превышающего диаметр трубы.
  2. Для рулонной битумной кровли обязательно нужно использовать фильтр искроулавливателя, который монтируется на оголовок дымохода. Узел не снижает характеристики тяги, но он не позволяет горящим частичкам уйти из дымоходного канала. Такое же требование предъявляется к домам, которые окружены зелеными насаждениями. В качестве межэтажного утеплителя можно использовать бальзатовую вату с высокими теплоизоляционными характеристиками, огнестойкостью и стойкостью к деформации. Рабочий температурный режим — от 500°С. Весь дымоход необходимо утеплять при помощи ваты с идентичными характеристиками.
  3. Монтаж дымохода на выходной патрубок осуществляется посредством отрезка нержавеющей трубы или специального адаптера, который подсоединен к системе дымоотведения. Если вы производите установку дымохода для твердотопливного котла в деревянном доме, то прилегающие к трубе стены необходимо обработать огнезащитой и выполнить обшивку огнестойким материалом.
  4. Максимальная длина горизонтальных участков дымохода равняется 3 м. Если кусок трубы больше одного метра, то его устанавливают под небольшим уклоном. Это необходимо для увеличения характеристик тяги.
  5. Дистанция до несущих конструкций и узлов здания начинается от одного метра.
  6. Система периодически подвергается обслуживанию — чистятся трубы и удаляется конденсат. Когда вы избавляетесь от сажи, то это способствует снижению количества периодических возгораний в дымоходе. В процессе горения сажи происходит резкий выброс тепловой энергии, а также поднимается температура в самой трубе, доходит до 1000°С. Что очень часто становится причиной разгерметизации системы дымоотведения, в результате чего дымоход попросту ломается.
  7. Дистанция от дымохода твердотопливного котла до близлежащего дома должна быть как минимум 8 метров. Это безопасная дистанция, если вдруг случайно произойдет возгорание. Можно произвести монтаж искрогасителя в оголовке дымохода. Пользователи отмечают, что чаще всего инспекторы пожарной безопасности дают согласие на эту процедуру, при уменьшении расстояния до 5 метров.
  8. Ни в коем случае нельзя совмещать конструкцию для твердотопливного агрегата и газового. Если одновременно функционирует несколько приборов отопления, работающих на твердом топливе, то согласно правилам безопасности, следует монтировать обособленную систему дымоотведения для каждого.

Искрогаситель для дымохода. Для чего он нужен можно узнать здесь

Пожарные нормы обустройства дымохода могут различаться, все зависит от конкретной местности. Именно поэтому, прежде чем начинать монтажные работы, следует ознакомиться с существующими требованиями в пожарной инспекции МЧС.

Дымоходы для газовых котлов: цены на различные виды труб

Планируя свой бюджет при приобретении дымоотводных труб, следует учитывать протяженность и диаметр канала, наличие и количество поворотов, а также материал, из которого изготовлены трубы. Принципиальных различий в конструкции и стоимости дымоходов для напольных газовых котлов и настенных приборов нет. Дымоотвод из нержавеющей стали будет стоить дороже кирпичного дымохода, однако стальная труба проще в монтаже, что делает расходы на ее установку вполне доступными.

При скапливании на внутренних стенках дымохода сажи вывод угарного газа из помещения затрудняется

Стоимость 1 м одноконтурной трубы из нержавеющей стали диаметрами 100, 110, 115, 120 мм составляет 650 руб., такая же труба диаметром 140-150 мм обойдется в 750 руб. Цена колена с углом поворота 90° из нержавеющей стали под трубу диаметром 110-120 мм составляет 550 руб. при толщине металла 0,6 мм. Приобрести 1 м сэндвич-трубы из нержавейки диаметром 140-230 мм можно за 1900 руб.

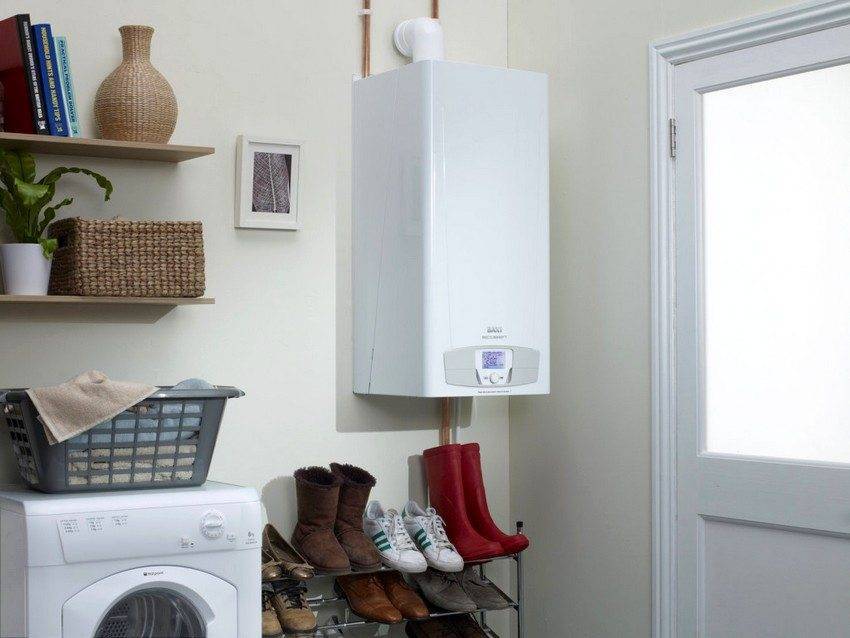

Навесной газовой котел с дымоходом, установленный в частном доме

Цена коаксиального дымохода для газового котла диаметром 60-100 мм длиной 1 м, реализуемого в горизонтальном комплекте, составляет 3500 рублей. Приобретение коаксиального дымохода Baxi — мирового производителя современных отопительных систем — обойдется в 4200 руб. В полный комплект дымохода для настенного газового котла входит труба длиной 75 см диаметром 60-100 мм, отвод на 90° и наконечник. На всю продукцию предоставляется гарантия.

Грамотный монтаж любой бытовой техники — залог ее безопасной и длительной эксплуатации. Тем более, если речь идет о газовом оборудовании. Установка системы отвода продуктов сгорания для газовых котлов требует предварительного инженерного расчета и квалифицированной реализации.

Порядок устройства дымохода газового котла в частном доме

В зависимости от того на каком этапе планируется установка дымохода для газового котла, система отвода может быть внутренней или наружной (выносной). В строящихся коттеджах, где предусмотрено использование газовых котлов, применяют внутренние дымоходы, размещение которых учтено проектом. В домах старой постройки при переходе на отопление посредством газового котла, дымоход выводят наружу.

Сравнить слабые и сильные стороны наружных и выносных дымоходов можно ознакомившись с таблицей:

Тип дымохода
ВыноснойВнутренний
Требуется полная теплоизоляция дымоотводаТеплоизоляция необходима только на участке, который выходит наружу
При соблюдении норм гарантирована безопасная эксплуатацияНе исключена возможность проникновения продуктов сгорания в помещение, высокая пожароопасность
Устройство дымохода выполняется из однотипных элементов и отличается простотой исполненияОтличается сложным монтажом, так как существует необходимость в большом количестве комплектующих и составных элементов дымоотвода
Доступность в проведении любого рода ремонтных работ и технического обслуживанияЗатруднительность в проведении обслуживания и ремонта дымохода

Выполнение монтажа дымохода газового котла внутреннего типа сопряжено с возведением фундамента и защитного канала из кирпича. Тогда будет обеспечена безопасность эксплуатации. Такие системы более эффективны и образование в них конденсата минимальное. В некоторых случаях дымоходы могут быть пристроены к стене дома, за которой установлен котел.

Устройство выносного дымохода требует качественного крепления и обязательного максимального утепления, так как конденсат в таких сооружениях образуется в большем количестве.

Основные этапы установки дымохода для газового котла внутреннего исполнения:

  • разметка мест под устройство отверстий в перекрытии и кровле дома;
  • устройство проема под дымоход;
  • соединение патрубка котла с газоходом;
  • установка ревизии, тройника;

Основные виды сборки двустенных вертикальных дымоходов. Их устройство: 1 — оголовок; 2 — сэндвич-труба; 3 — проход кровли стальной; 4 — декоративный потолочно-проходной узел; 5 — старт-сэндвич; 6 — труба модульная; 7 — шибер поворотный; 8 — котел с вертикальным дымоходом; 9 — адаптер; 10 — тройник 90 градусов модульный; 11 — монтажная площадка; 12 — опора напольная под монтажную площадку; 13 — шибер-задвижка; 14 — отвод 90 градусов модульный; 15 — проход стеновой; 16 — кронштейн стеновой; 17 — сэндвич-тройник 90 градусов; 18 — заглушка с конденсатоотводом; 19 — опора стеновая под монтажную площадку; 20 — проход кровельный Мастер Flash; 21 — кронштейн телескопический; 22 — отвод 135 градусов модульный; 23 — труба 0,25 м (1,0 мм); 24 — короб из минерита (базальтовый картон 10 мм); 25 — фланец

  • наращивание трубы дымохода;
  • усиление стыков хомутами;
  • крепление конструкции кронштейнами;
  • теплоизоляция наружной части.

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

  • Труба изготавливается из шамотного кирпича.
  • Для возведения стенок применяется раствор глиняный или специальный клей.
  • Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru

  • Кладка обеспечивает герметичность.
  • На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
  • Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

  • Дымоотводный канал из керамического материала.
  • Прослойка утеплителя или воздушное пространство.
  • Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

  • Длительный период эксплуатации.
  • Многофункциональность.
  • Сравнительно низкая стоимость.
  • Большая прочность.
  • Вероятная реализация изделия всякой сложности.

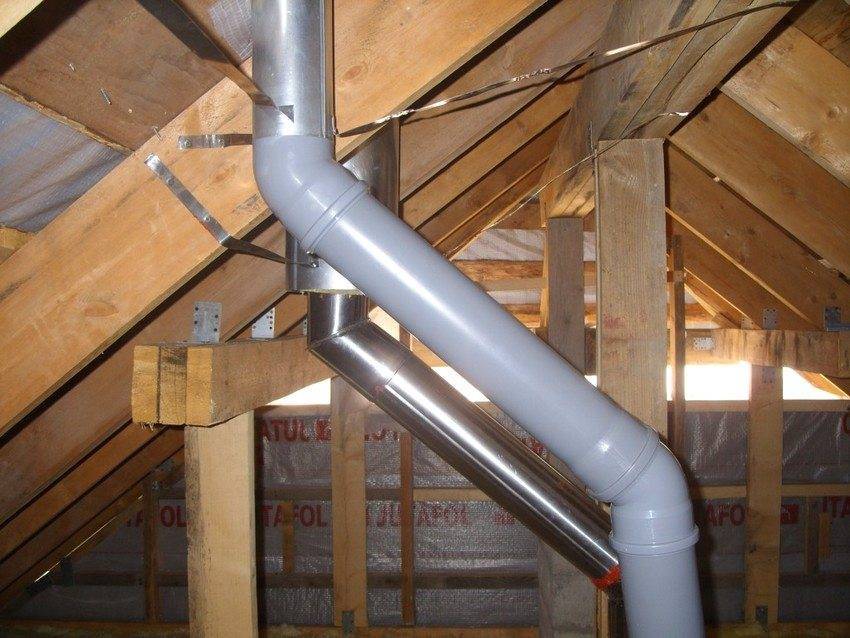

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.
